Методы и технология погружения свай в грунт

Технология возведения

1. К свае, за выступающее в верхней части металлическое «ухо», крепят трос и поднимают ее с помощью лебедки.
2. Столб помещается в погружную установку (в отверстие в нижней части молота).

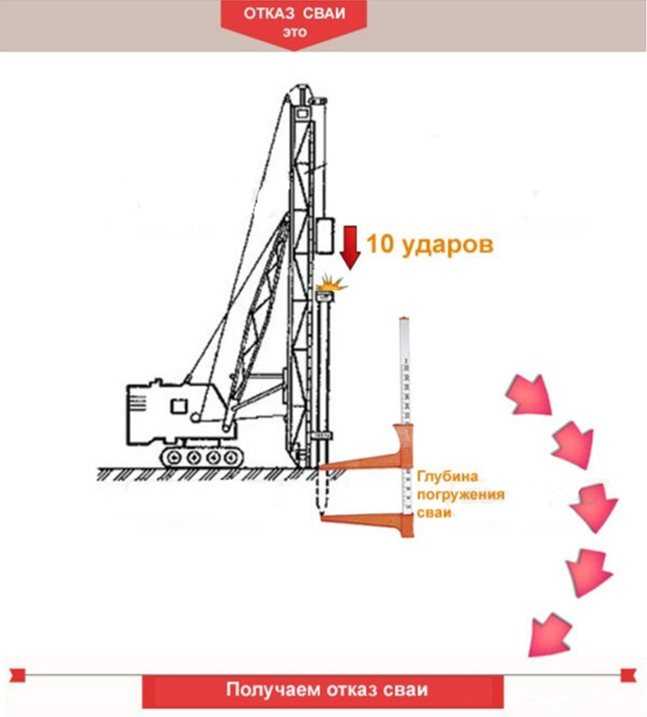

3. Молот начинает забивать столб. После нескольких ударов, сваебойная машина останавливается, мастер производит замер с помощью уровня, чтобы выяснить, не произошло ли отклонения от вертикали.
4. Если наблюдается уход сваи в сторону, она извлекается при помощи все той же лебедки, причина отклонения устраняется (обычно это камень или более плотная часть грунта, которая подкапывается) и производится повторная попытка погружения.
5. Также направление движения столба может быть откорректировано сваебойной машиной, которая способна изменять свое положение, подтянув погружаемый столб в нужную сторону.

Забивные железобетонные сваи

Стандартные забивные железобетонные сваи изготавливаются на заводах и поставляются на объекты строительства в готовом виде. Они нормируются по конструкции, сечению, длине, армированию, марке применяемого бетона.

Классифицируются по способу армирования:

• сваи с ненапрягаемой продольной арматурой с поперечным армированием,
• с предварительно напряженной продольной арматурой, с поперечным армированием и без него.

По геометрии пяты:

• заострённые (с остриём),
• тупые (без острия).

Отдельные секции составных свай соединяются с помощью специального сочленения «стакан» и фиксируются болтовым соединением или сваркой непосредственно после забивки первой нижней секции, после чего происходит добивка уже на полную длину.

Условная разновидность бурозабивные сваи — это цельные или составные, полые или сплошные, квадратного или круглого сечения сваи, погружаемые в предварительно пробуренные лидерные скважины.

Забивные сваи выпускаются в соответствии с ГОСТ 19804-2012 «Сваи железобетонные заводского изготовления» и подразделяются на следующие основные типы:

С — квадратного сплошного сечения, цельные и составные, с поперечным армированием (серия 1.011.1-10);

СП — квадратного сечения с круглой полостью, без острия, цельные, из-за уменьшенного расхода бетона при изготовлении более доступные по стоимости, толщина стенок от 40 до 65 мм в зависимости от марки применяемого бетона (не менее М200), армирование напрягаемое или ненапрягаемое (ГОСТ 19804.3);

СК — полые круглого сечения диаметром 400-800 мм, без острия, цельные и составные, с ненапрягаемой арматурой (серия 3.501.1);

СО — сваи-оболочки диаметром 1000-3000 мм, цельные и составные, с ненапрягаемой арматурой (серия 3.501.1);

1СД — сваи-колонны квадратного сплошного сечения, без острия, двухконсольные, расположенные по крайним осям здания (ГОСТ 19804.7-83);

2СД — то же, расположенные по средним осям здания;

СЦ — квадратного сплошного сечения, цельные, без поперечного армирования ствола, с напрягаемой арматурой в центре сваи (ГОСТ 19804.4).

Номенклатура забивных железобетонных свай продиктована разнообразием областей применения в зависимости от конструкций надфундаментной части сооружений и грунтовых условий стройплощадки. Готовые забивные железобетонные сваи обладают рядом существенных преимуществ по сравнению с другими видами: дешевизна, низкая себестоимость погружения, простое и недорогое в эксплуатации оборудование, и низкие требования к квалификации персонала. Львиная доля свайных фундаментов выполняется как раз с их использованием.

Исходя из принципа минимизации издержек предпочтение отдаётся тем видам свай, которые при соблюдении всех расчётных параметров, соответствуют требованиям бюджета строительства. Местные условия строительной площадки могут также оказывать влияние на выбор опор для устройства фундамента. Свайный фундамент завершается ростверком или фундаментной плитой.

Забивка свай

Забивка ж/б свай копровой установкой с дизель-молотом

Классическая схема предусматривает забивку вертикально установленной сваи путём нанесения ударов молотом по её оголовку до проектного отказа или достижения проектной глубины. Машина для забивки свай (копровая установка, сваебой) представляет собой молот, на базовой машине. В качестве базовой машины выступают кран на гусеничном ходу, бульдозер или автомобиль повышенной проходимости.

Самый распространённый, простой в эксплуатации и относительно недорогой молот — это копровый дизель-молот, размещаемый на мачте базовой машины в качестве навесного оборудования. Сила удара у него не регулируется в процессе работы. А вот гидравлический молот обладает более гибкими характеристиками, способен тонко регулировать силу удара в процессе работы.

Копровая установка с гидравлическим молотом

Для условий плотной городской застройки критичным становиться требование соблюдения безопасности свайных работ для оснований близлежащих зданий, а также уровня шума. Для забивных свай соблюдения этого требования добиваются применением альтернативных забивке безударных методов погружения свай: вибропогружения и вдавливания. По стоимости вибропогружение дороже примерно в 2 раза, а вдавливание — в 2,5 раза.

Вдавливание свай в Москве в условиях зимы

Для погружения методом вдавливания применяются более дешёвые сваи без усиленного армирования, так как нет необходимости защищать оголовок колонны от ударов молотом сваебоя. Кроме того, издержки снижены за счёт уменьшения точек погружения, вследствие значительного снижения отбраковки свайных элементов.

Безударные методы

Безударные способы основаны на достижении умягчения грунта, использовании специальной конструкции опор либо упрощении погружения свай. Данные методы позволяют существенно упростить трудозатраты на погружение опор фундаментов в среднем на 20-40%.

Метод завинчивания

Технология завинчивания применяется для заглубления винтовых свай. Их лопастная конструкция позволяет при сообщении вращательного момента углублять свайные опоры в грунт даже без применения спецоборудования и тягачей.

Посмотрите видео о том, как происходит процесс монтажа опоры с помощью ввинчивания в грунт.

Метод используется в тех случаях, когда требуется возвести малоэтажное здание, мачты, линии электропередач и другие сооружения в условиях неплотных или подтапливаемых грунтов. Технология относительно простая и может применяться в условиях любого климата.

Винтовые сваи обычно изготавливают из стали или железобетона. Нижняя часть имеет уширение за счёт установленных лопастей, что придаёт завинченной опоре дополнительную стойкость к сдвиговым и выдёргивающим силам. Сваи можно вкручивать без проблем даже в условиях плотной застройки, не беспокоясь за возможное проседание грунта под возведёнными объектами.

Метод подмывания грунта

Установка свай методом подмывания грунта применяется для заглубления опор в сыпучих и рыхлых слоях. Наибольшая эффективность достигается при необходимости погружения свайных конструкций с большим диаметром и/или длиной.

Схема подмывки грунта

Технология заключается в размытии грунта под высоким напором воды, подаваемой по трубам с диаметром 38-62 мм в направлении заглубления сваи. Плотность грунта снижается за счёт разрыхления и вымывания, а поднимающаяся на поверхность вода размывает стенки и уменьшает боковое трение погружаемой конструкции о проходимые слои почвы. Путь сваи освобождается под собственным весом, а грунт вымывается на поверхность.

Трубки для подачи воды могут находиться сбоку или по центру сваи. Боковая водяная струя является наиболее выгодной, так как позволяет существенно облегчить процесс заглубления за счёт снижения влияния бокового трения. Крепление трубок выполняют так, чтобы их концы находились выше острия свайных опор на 300-400 мм. Минимальное давление воды составляет 500 кПа.

Во время подачи воды могут ухудшаться несущие способности плотного слоя, поэтому подмыв грунта останавливают за 50-200 см до достижения заданной проектной глубины.

Метод электроосмоса

Технология установки свай методом электроосмоса основана на погружении двух свай с подключением одной к отрицательному полюсу электросети, а второго – к положительному. В результате такого подключения влага начинает скапливаться вблизи отрицательно заряженной опоры, облегчая ей погружение. Дополнительно для ускорения заглубления можно использовать забивную установку.

После отключения тока несущие способности грунта полностью восстанавливаются. Уровень влажности выравнивается до прежнего состояния.

Метод вдавливания

Технология вдавливания свай эффективно применяется для опор небольшой длины от 3 до 5 м и с трубчатым сечением. Погружение свай осуществляется путём воздействия статической нагрузки.

Посмотрите видео, как происходит процесс вдавливания железобетонных опор.

Сначала выполняется установка опоры в нужное положение, на верхнюю часть закрепляют оголовок, а затем посредством воздействия стрелы агрегата базовой машины производится погружение. Одновременно с вдавливанием может прикладываться и вибрационное воздействие.

Перед вдавливанием в грунты с высокой плотностью необходимо пробурить небольшую скважину, задающую направление для движения сваи.

Какие разновидности бывают по способу погружения?

Сваи – силовые элементы фундамента, воспринимающие давление от конструкции и передающие его на несущий пласт, который может находиться на значительной глубине (до 30 м). Как правило, выше несущего пласта расположены нестабильные, слабые и перенасыщенные влагой слои почвы.

Эта особенность позволяет возводить дома и другие сооружения не только на твердой почве, но также на заболоченных местах и на открытой воде. Сваи могут быть погружены строго в вертикальном положении или под проектным углом.

Свайным фундамент называют группу опор, объединенных между собой ростверком – специальной конструкцией, которая удерживает основание дома и отвечает за равномерное распределение веса по всем подземным силовым элементам.

Забивные

Забивные сваи представляют собой готовые столбы, изготовленные в заводских условиях. По материалу изготовления силовые элементы делятся на типы:

• железобетонные;
• металлические;
• деревянные.

Для строительства тяжеловесных и многоэтажных зданий используют железобетонные столбы, легковесных домов в один или два этажа – металлические и деревянные.

В большинстве случаев забивные опоры имеют квадратное сечение со стороной от 150 до 500 мм.

Длина изделий редко превышает 25 м. Нижней конца столба заострен или имеет пирамидоидальную форму, благодаря чему легче преодолевает сопротивление грунта. Удары дизель-молота забивная опора воспринимает верхней торцевой частью, усиленной оголовком. Погружение в грунт ведут до тех пор, пока нижний конец не упрется в плотную породу до предела.

Преимущества изделий:

• значительная грузоподъемность;
• продолжительный срок службы;
• отсутствие необходимости подготавливать скважины.

Минусы технологии: недостаточная надежность при строительстве на просадочных грунтах и неравномерная осадка в местах, где почва характеризуется различной плотностью.

Буроопускные

Согласно буроопускной технологии, силовые элементы погружаются в заранее подготовленные шурфы, при этом диаметр скважин должен превышать размер сечения опор на 5–10 см. После погружения пространство между грунтом и землей заполняют связующим раствором, который после застывания увеличивает прочность конструкции.

Метод применяют при строительстве на твердомерзлой и пластично-мерзлой почве. Фундаментные работы ведутся при температуре окружающей среды не ниже 0,5оС.

Свайно-винтовые

Отличительной особенностью таких свай является оснащение конструкции винтовыми лопастями, благодаря чему изделия вкручивают в грунт, а не забивают.

Лопасти в процессе погружения дополнительно уплотняют почву, повышая несущую способность основания.

По материалу изготовления винтовые сваи делятся на железобетонные и стальные конструкции. Первый тип опор отличается повышенной несущей способностью, поэтому применяется при строительстве кирпичных и других тяжеловесных сооружений.

Металлические винтовые сваи изготавливают из стальных труб с диаметром сечения от 57 мм. Для строительства жилых домов (каркасно-щитовых, деревянных, из пенобетона) подходят стержни диаметром 108 мм и размахом лопасти 250–350 мм.

Буронабивные

Буронабивная методика применяется для строительства тяжелых сооружений на грунтах, которые характеризуются слабой несущей способностью. Силовые элементы создаются непосредственно на рабочей площадке.

В заранее подготовленной скважине устраивают утрамбованную песчаную подушку. Затем в шурф помещают обсадную трубу, армирующий каркас и заливают конструкцию бетоном. Буронабивная технология считается самой сложной, поскольку достоверно рассчитать грузоподъемность такого основания практически невозможно. При этом фундаментные работы можно провести самому без использования спецтехники.

Комбинированные

Данный тип свай относится к специальным конструкциям, поскольку сочетает сразу несколько технологий, чтобы удовлетворить исходным инженерно-геологическим условиям.

Например, когда несущий пласт находится предельно глубоко, то комбинируют забивную и буронабивную методики.

Монтаж выглядит следующим образом:

1. Вначале способом лидерного бурения в грунте устраивают шурф, куда помещают обсадную трубу.
2. Затем дизель-молотом забивают железобетонную опору.
3. Когда конец изделия упрется в плотный грунт, сверху закладывают монолитную конструкцию путем армирования и бетонирования скважины.

Метод погружения свай завинчиванием

Такой способ погружения предназначен для железобетонных или стальных свай, имеющих стальной наконечник. Их завинчивание осуществляется с помощью специально оборудованных установок, которые расположены на раме автотягачей.

Совет эксперта! Железобетонные или стальные сваи с винтовым наконечником предназначены под строительство мостов, линий ЛЭП, вантовых креплений, которые обладают большой нагрузкой.

Свая состоит из двух частей:

• Стальной башмак, расположенный в нижней части. Он сделан как наконечник в виде конуса и прилегающих лопастей в направлении винта сваи. Также диаметр винтовой концовки больше размера свайного столба.
• Стержень из железобетона или стали, то есть основной ствол сваи.

Рис. 4Вид сваи для завинчивания

Процесс погружения:

• Установка. Сваю в инвентарной оболочке тщательно закрепляют в приводе установки.
• Погружение. На средней мощности, которая при необходимости регулируется, производится завинчивание свайного ствола в грунт. С помощью трансмиссии крутящий момент переходит на сваю, заставляя ее вращаться. При плотной грунтовой проходимости возможно поднятие сваи и повторный ее спуск.
• Перестановка. После достижения необходимой глубины залегания винтовую сваю разжимают и осуществляют перестановку техники на следующую контрольную точку.

Совет эксперта! Разница метода завинчивания от других способов заключается в использовании инвентарных оболочек, тогда как в остальных случаях применяется наголовник.

Рис 5: Погружённая свая

Видео завинчивания сваи

Возможные конструкции свай (виды и типы)

• квадратные,
• трубчатые,
• прямоугольные
• многоугольные,
• с уширением и без него,
• цельные и составные,
• призматические
• конические,
• сплошного сечения
• пустотелые,
• винтовые
• сваи-колонны

Основные конструкции железобетонных свай:

Применение каждого типа сваи выбирается в соответствии с грунтами и проектной документацией.

Чаще всего они имеют прямоугольное и квадратное сечение. Кроме того, иногда внутри них есть полость в форме цилиндра. Их главное отличие в том, что монолитная свая цельная и имеет неизменимую длину.

Данный тип свай отличается возможностью собирать из нескольких небольших свай одну длинную. Они представляют из себя блочные железобетонные конструкции, которые соединяются между собой.

Метод вдавливания

Погружение свай вдавливанием требует наличия специальной установки и мощного крана. Железобетонная опора помещается в зажимной механизм, после чего производится ее частичное заглубление на расстояние, соответствующее длине штока гидродомкрата. Затем сваю освобождают, поршень домкрата поднимают, элемент вновь зажимают. Далее опять повторяют вдавливание. Цикл повторяют несколько раз, пока опора не застопорится.

Технология погружения путем вдавливания предусматривает несколько этапов извлечения установленной до упора сваи с ее последующим заглублением. С каждым разом опора будет опускаться все ниже, но последней отметкой, на которой можно остановиться, станет ее проектное положение.

Данный способ устройства фундамента имеет много преимуществ. Среди них:

• быстрота возведения подземной части;
• возможность установки меньшего числа опор;
• высокая надежность конструкции;
• устранение рыхлости грунта.

Но довольно часто недостатки оказываются существеннее. Прежде всего, это:

• крупные габариты оборудования – для размещения требуется участок не менее 500м2;
• высокая себестоимость работ;
• сложность перемещения установки с объекта на объект.

№2. Вибрационный способ погружения свай

Благодаря вибрации, которая передается на сваю специальным оборудованием, значительно снижается сила трения и сопротивление грунта. Именно поэтому для погружения сваи на проектную глубину зачастую потребуется гораздо меньше усилий, чем при забивке. Нельзя забывать, что при вибрировании так же, как и при ударном способе, осуществляется уплотнение грунта примерно на 1,5-3 диаметра сваи (все зависит от типа грунта), так что можно говорить о появлении дополнительных несущих способностей.

Данный способ предусматривает использование вибропогружателей. Такие установки через наголовник передают на сваю механические вибрации определенной частоты. Благодаря подобному влиянию грунт становится как бы плывучим, и свая начинает погружаться под действием собственного веса. Если речь идет о длинных тяжелых сваях, то используют низкие частоты, для легких небольших свай больше подойдут высокие частоты (более 1500 колебаний в минуту).

Процесс погружения начинается с установки вибропогружателя в исходное положение, крепления сваи и ее выравнивания по вертикали. Перед началом работ рекомендуется выполнить пробное включение, чтобы убедиться в отсутствии отклонений от вертикали. Подобное оборудование стоит дорого, да и управлять им должны квалифицированные специалисты: цена на вибропогружатель, точнее стоимость его использования, будет ниже, если воспользоваться услугами аренды. В Москве и по всей России аренду таких установок предлагает ГК «Буровые Технологии»: в стоимость включены услуги опытного оператора.

Вибрационный метод погружения свай рекомендуют использовать в следующих случаях:

• песчаные и водонасыщение грунты. Сваи-оболочки, металлический шпунт и железобетонные сваи в этом случае погружаются со скоростью 3,5-7 м/мин;
• на маловлажных и плотных грунтах способ также применим, но для этого придется предварительно пробурить скважину;
• при погружении в глинистые и тяжелые суглинистые грунты за 15-30 см до достижения проектной глубины лучше переходить на ударный способ.

Учтите, что в условиях плотной городской застройки, вибрация должна использоваться только лишь в нерезонансных режимах. Желательно, чтобы частота колебаний была не выше 40-50 Гц.

Методы погружения свай

Для погружения железобетонных свай применяются такие методы:

Ударный – наиболее широко применяемый  в строительстве.

Рис: Забивка свай штанговым дизельмолотом

Рис: Забивка свай гидравлическим молотом

технологию забивкивибропогружатель Рис: Вибропогружение стальной трубчатой сваи

• Частоты колебаний, которые вырабатывает вибропогружатель. Она может варьироваться в пределах от 400 до 2600 колебаний в минуту;
• Веса вибропогружателя;
• Веса самой сваи.

Важно! Вибрационный метод менее продуктивен, чем ударная забивка, однако в некоторых случаях он является единственно возможной технологией погружения. Поскольку забивка свай в черте плотной городской застройки не допускается из-за деструктивных воздействий на фундаменты уже существующих зданий

Погружение свай методом вдавливания Важно! Данная технология считается наиболее прогрессивной, она обладает высокой эффективностью в любых типах грунтов, при этом вдавливание свай не сопровождается негативными воздействиями на фундаменты близстоящих сооружений

Рис: Установка для вдавливания железобетонных свай

• Свая устанавливается в технологическом отверстии СВУ (сваевдавливающей установки) и фиксируется в нем с помощью гидравлических цилиндров;
• После того как цилиндры зажимают сваю они начинают двигаться вниз (величина их передвижения зависит от характеристик СВУ, стандартный ход — 1 м.), после первого цикла вдавливания узел разжимается и поднимается в первоначальное положение, после чего вновь сжимает сваю и операция выполняется повторно.

Рис: Лидерное бурение при погружении ЖБ свай

Важно! Лидерное бурение позволяет реализовывать метод ударного погружения вблизи существующей застройки, поскольку при забивке столбов в скважины значительно уменьшается динамическая нагрузка, которая через почву передается на основания зданий. сваебойных установок Рис: Последовательность обустройства буронабивных свай

• С помощью установки шнекового бурения создается скважина проектной глубины. Бурение ведется под защитой обсадных труб, которые препятствуют осыпанию почвы и заполнению скважины грунтовыми водами;
• В скважину устанавливается арматурный каркас цилиндрической формы;
• Производится закачивание бетонной смеси в скважину, по мере ее заполнения изымается обсадная труба.

Важно! Единственным недостатком данного метода является необходимость выжидать время, необходимое для отвердевания бетона (свыше 28 дней), тогда как на фундаменте из забивных ЖБ свай можно начинать строить сразу же после его обустройства. Наша компания погружает железобетонные сваи 300х300 мм

длинной до 12 метров и 350х350 мм длинной до 8 м. ударным способом или с производством лидерного бурения (там, где обычный ударный метод невозможен из-за близости других строений). Свяжитесь с нами и получите грамотную консультацию: Контакты

Наша компания погружает железобетонные сваи 300х300 мм. длинной до 12 метров и 350х350 мм длинной до 8 м. ударным способом или с производством лидерного бурения (там, где обычный ударный метод невозможен из-за близости других строений). Свяжитесь с нами и получите грамотную консультацию: Контакты.

Технология устройства свай забивных и набивных. Механизмы для погружения свай.

Способы погружения делятся на статические, динамические и комбинированные.

Статические способы. Вдавливание применяют при погружении коротких свай сплошного и трубчатого сечения, вдавливание эффективно для погружения железобетонных свай во влажные глинистые и суглинистые грунты. Для вдавливания используют установки, смонтированные из двух тракторов, вес которых через систему полиспастов и обойму передается на сваю, и внедряет ее в грунт. Преимущества способа – отсутствие динамических воздействий через грунт на рядом расположенные здания и сооружения.

Подмывом ускоряют погружение свай при использовании любых способов погружения. Подмыв грунта прекращают за 1,5 м до проектной отметки, а сваю забивают ударами молота до расчетного отказа, чтобы она опиралась в неослабленный размывом грунт. Естественно, этот способ нежелательно применять для висячих свай, так как уменьшается трение боковой поверхности сваи о грунт.

Завинчивание используется для погружения в грунт винтовых свай – это сваи, имеющие винтовой наконечник. Для завинчивания используется специальное оборудование – кабестаны.

Из динамических способов погружения свай можно выделить ударный метод (забивка) и вибропогружение.

В любом случае сваебойный агрегат включает в себя три обязательных элемента:

шасси, на котором передвигается агрегат, это может быть трактор, экскаватор, самоходный кран, в том числе автомобильный;

устройство для установки сваи в вертикальное положение и сохранение его во время забивки – это так называемый копер;

и собственно погружающий механизм.

Забивка осуществляется молотами. Молоты представляют собой устройства по принципу привода разделяющиеся на механические, паровоздушные и дизельные. Механический молот – это простейшее устройство – металлическая отливка весом 0,1-3,0 т с захватным устройством и лебедкой. Дешево, просто, долговечно, но медленно. Более производительны паровоздушные и дизель-молоты. Первые совершают около 300 ударов в минуту, вторые – около 60.Наиболее удобны в эксплуатации дизель-молоты – они оригинальны по конструкции, компактны, мобильны, не требуют громоздких котлов и насосных станций, автономны, экономичны. Один у них недостаток – затруднена забивка свай в слабые грунты.

Вибропогружение осуществляют с помощью вибропогружателей – это вибратор, закрепляемый на верхнем конце сваи, который передает свои колебания свае, а она – грунту, вследствие этого уменьшаются силы трения в зоне контакта сваи и грунта, и свая под воздействием собственного веса и веса установленного на ней погружателя, внедряется в грунт.

Забивают сваи-стойки до проектной отметки – до уровня оголовков свай, а сваи висячие – до так называемого проектного (контрольного) «отказа» – наименьшую, разрешенную величину погружения сваи за 10 ударов («залог»), разрешенную проектом.

Способы комбинированные, представляющие самые разные сочетания как статических, так и динамических методов: забивка с вибрацией; забивка с подмывом; вдавливание с вибрацией; вдавливание с подмывом и т.д.

Набивные сваи

В зависимости от конструкции и способа изготовления различают набивные бетонные, с уплотнением бетона во время подъема обсадной трубы; грунтовые набивные; вибросваи; сваи с уширенной пятой; буронабивные; вибронабивные; штампонабивные и т.д.

В технологии устройства таких свай много общего. Для всех видов требуется бурение или выштамповка скважины в грунте с последующим заполнением ее или бетонной смесью, или грунтом с уплотнением или грунтом с добавлением вяжущих веществ. Если грунты склонны к обрушению, стенки скважины закрепляют обсадными трубами. Для усиления несущей способности набивных свай, они могут армироваться.

Классификация свай

Сваи нашли свое применение при строительстве фундаментов различных объектов на грунтах, обладающих слабыми несущими свойствами. Ими также укрепляют боковые стенки котлованов, предотвращая возможность возникновения обрушений.

Виды свай, классифицируемые по разным признакам, представлены в таблице далее.

№	Классификационный признак	Разновидности свайных опор
1	используемый для изготовления изделий материал	стальные, бетонные, деревянные, железобетонные
2	конструкция опор	круглые, прямоугольные, многоугольные, составные и цельные, без уширения и с ним, квадратные, сплошные, пустотелые, винтовые, конические и призматические
3	способ монтажа	набивные, погружаемые
4	характер опирания внутри почвы	сваи-стойки, висячие опоры

Набивные виды свай устраивают путем заливки бетона непосредственно в грунт, а погружаемые – это готовые изделия, которые монтируют наклонно либо вертикально.

Установка свай

Погружение свай путём завинчивания

Данный метод применяется только для опор, имеющих стальной наконечник с лопастями. Остальное тело конструкции состоит из железобетонного монолита. Применяется этот способ для возведения конструкций, которые подвергаются повышенной нагрузке (мосты, ЛЭП). Такие сваи используются в грунтах, имеющих неплотную основу или подвергаемых подтоплению. В отличие от метода вдавливания, для завинчивания не требуются большие территории, работы ведутся в конкретных точках, без создания лишних вибраций и шумов.

Оборудование, необходимое для погружения свай методом ввинчивания, устанавливается на автотягаче, создаёт крутящий момент, который при помощи редуктора погружает опору всё глубже. При попадании в более плотный грунт, предусмотрена возможность обратного вращения, с целью небольшого подъёма. После этого процесс возобновляется.

Эта методика применяется для стальных либо железобетонных свай, снабженных металлическим наконечником. Осуществляется процедура с помощью мобильных установок, которые смонтированы на платформе автомобилей, а также на различных самоходных средствах. В большинстве случаев методика применяется при сооружении фундаментных оснований под мачты сетей радиосвязи и электропередач.

Конструктивная особенность рабочего устройства дает возможность выполнять следующий вид операций:

• затягивать сваю во внутреннюю часть трубы рабочего механизма;
• выдерживать требуемый угол погружения, предел составляет 0-45 градусов относительно вертикали;
• заглублять сваю, применяя одновременно вращение и осевое усилие, которое в дальнейшем можно использовать, чтобы вывернуть ее из грунта.

Погрузив сваю в почву, внутреннее отверстие заполняется бетонной смесью. Время заглубления зависит от особенностей грунта, а также размера лопастей. Оно может составлять от 0,2 до 0,6 м/мин.

Что лучше: винтовые сваи или бетонные (забивные, буронабивные, сваи-оболочки)?

Забивные ж/б сваи в большинстве случаев работают как висячие, то есть их несущая способность обеспечивается в первую очередь трением по боковой поверхности. Следовательно, при проектировании фундамента на их основе необходимо дополнительно выполнять расчеты на воздействие касательных сил морозного пучения.

Морозное пучение связано с наличием в порах грунта воды и ее замерзанием.

На степень пучинистости влияют разные факторы, в том числе уровень расположения грунтовых вод. Так если он расположен выше отметки глубины промерзания, то выпучивание фундаментной конструкции может достигнуть нескольких метров. Кроме того, грунт в разных частях участка может подниматься на разную высоту, что усугубляет негативное воздействие на основание.

В результате с течением времени фундамент неравномерно деформируется, что вызывает крены, образование трещин и т.д.

В связи с этим согласно обязательному приложению Ж «Расчет свайных фундаментов на воздействие сил морозного пучения» СП 24.13330.2011 «Свайные фундаменты»: «при строительстве зданий и сооружений на свайных фундаментах в сезоннопромерзающих или искусственно замороженных пучинистых грунтах необходимо учитывать касательные силы морозного пучения. Расчет оснований и свайных фундаментов по устойчивости и прочности на воздействие сил морозного пучения грунтов следует производить при эксплуатации неотапливаемых сооружений, мачт линий электропередачи и мобильной связи, трубопроводов и др.».

К неотапливаемым сооружениям относят все строения, которые не оказывают теплового воздействия на грунт. Так как большинство строений на свайных фундаментах имеют высокий ростверк, и их пол не соприкасается с грунтом, они не оказывают теплового воздействия на грунт под ними.

Таким образом, для свайных фундаментов с высоким ростверком (исключением являются фундаменты из широколопастных винтовых свай, при установке которых лопасть располагается за глубиной промерзания, что позволяет ей противостоять негативному воздействию касательных сил морозного пучения) нужно обязательно выполнять расчет по устойчивости, подтверждающий, что удерживающие силы (собственный вес, полезная нагрузка, силы сопротивления, удерживающие сваю от выпучивания из-за трения ее боковой поверхности о талый грунт, лежащий ниже расчетной глубины промерзания) превосходят «выпучивающие» (касательные силы морозного пучения).

В случае касательных сил грунт примерзает к боковым стенкам фундамента, поднимая их за счет сил бокового трения, образовавшихся при смерзании. Примерзнув к стенкам фундамента, вспучивающийся грунт поднимает и фундамент, разделяя его на части. Эти силы могут достигать 5-7 тс на квадратный метр боковой поверхности фундамента.

Формула расчета имеет вид:

Расчеты на действие сил морозного пучения в средне- и сильнопучинистых грунтах показывают, что для уравновешивания касательных сил морозного пучения для пригруженных сооружений нужна заделка в непучинистые грунты на глубину равную слою сезонного промерзания. Для непригруженных и легких сооружений – на глубину не менее 2 толщин сезоннопромерзающего слоя.

При нормативной глубине промерзания 1,5 м, минимальная глубина забивки свай составляет в средне- и сильнопучинистых грунтах:

• для пригруженных сооружений – 3 м;
• для непригруженных и легких – 5,5 м.

Так как забивные сваи малого сечения устанавливаются с помощью малогабаритных сваебойных установок, часто они оказываются заглублены в грунт не более чем на 3-4 м, что создает серьезную угрозу безопасности.

Еще один важный аспект – сечение забивных железобетонных свай. Хотя ГОСТ 19804-2012 указывает минимальное допустимое сечение 200х200 мм. Тем не менее, строительные компании часто предлагают сваи сечением 150х150 мм, которых даже нет в нормативных документах. Если же такие сваи выполнены из бетона, марка морозостойкости которого ниже F100, то срок эксплуатации таких конструкций не превысит 5-6 сезонов.

Подводя итог, можно сделать вывод, что забивные железобетонные сваи, при условии их соответствия строительным нормам и правилам, – хорошее, но довольно дорогое решение для фундамента.

В качестве альтернативы могут быть использованы винтовые сваи. Конечно, это решение также имеет определенные особенности, с которыми необходимо считаться (подробнее «Минусы свайно-винтового фундамента»), однако если участь слабые и сильные стороны такой конструкции как на этапе проектирования, так и на этапе строительства, возможно не только избежать проблем, но и добиться увеличения показателей эффективности, срока службы и т.п.

Определение набивных свай и их виды

Набивные сваи представляют собой опорные элементы, служащие для передачи и распределения массы сооружения по несущей поверхности грунта, выполненные для поддержки опоры здания. Эти элементы могут выполняться в виде пустотелых конструкций, монтируемых на подготовленный участок почвы и позже заполняемых наполнителем. В другом варианте конструкции изготавливаются в виде уплотняемых элементов грунта, усиливаемых бетонным раствором или без него

При таком исполнении критически важно достичь максимально возможной идентичности материала и технологии изготовления структуре грунта в уплотненном состоянии. В общем случае, конструкция набивной сваи состоит из:

Набивные сваи и их виды

• тела опорного элемента, монтируемого на месте специально подготовленного котлована в виде бетонной, железобетонной конструкции или выполняемого по принципу уплотнения почвы с использованием принципа вертикально перемещающейся трубы;
• оголовка, к поверхности которого монтируется ростверк, соединяющий отдельную сваю или их группу с верхней точкой фундамента здания;
• пяты, представляющей собой опорную поверхность сваи, выполненной в виде уширенной части с целью увеличения плоскости опоры с грунтом.
