Кросс-модуль на DIN-рейку 3 фазы: назначение и области применения, крепление и параметры

Положительные моменты использования РБ

Некоторые электромонтеры говорят о том, что распределительные блоки не нужны, поскольку они занимают дополнительное место и их приобретение связано с дополнительными расходами. Такое утверждение является несостоятельным. Свидетельством этому служит ряд выраженных достоинств, связанных с использованием кросс-модульных изделий:

Эстетическая составляющая устройства. Модуль, установленный с помощью DIN-рейки, отличается презентабельным внешним видом. Особенно это актуально для частных построек. Выглядит все компактно и аккуратно, как-будто расположено на своем месте.
Конструкция предполагает наличие мощной контактной шины. Применяя кросс-модуль, даже человек без достаточного опыта в большей степени застрахован от ошибок при проведении электромонтажных работ, связанных со сборкой щитка. Новичкам они будут хорошими помощниками.
Все крепления характеризуются надежностью. Проводники закрепляются так, как это требуется для качественного производства работ.
Сечения используемых проводов представлены в широком диапазоне.
Точки подключения характеризуются большим числом и возможностью использования проводов, имеющих наконечники.
Можно проводить визуальный контроль, позволяющий судить о качестве коммутации проводов.
Применяя подобные устройства, можно добиться формирования упорядоченной структуры в электрощитке.
Использование РБ сопряжено с определенной безопасностью. Наличие прозрачной крышки исключит возможность касания монтера к узлам под напряжением.
Допускается возможность крепления непосредственно на монтажную плату.

Определенная справедливость в таком утверждении есть, особенно учитывая что общая цена системы хоть и незначительно, но вырастет. С другой стороны, применение кроссовых модулей дает несомненные преимущества, рассмотрим их:

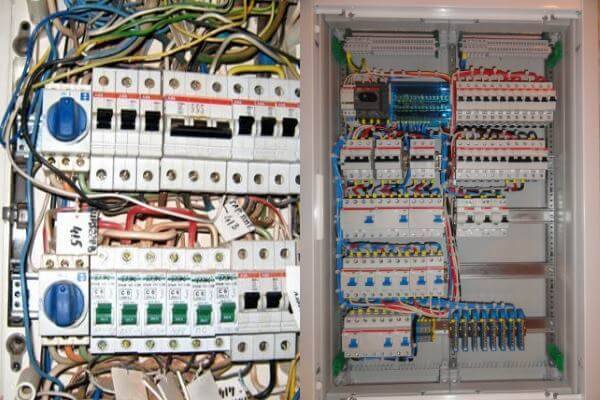

аккуратность монтажа, чтобы было понятней, ниже приведено фото, на котором изображены распределительные щиты с применением кросс-модулей и без. Обозначать каждый из них нет необходимости, разница наглядно видна.

Наглядный пример: что дает использование кросс-модулей

Из фотографии сразу становится понятно, где будет легче разобраться со схемой распределительного щита или, при необходимости, провести перекоммутацию линий. Так что в данном случае эстетичность вполне обоснована;

низкая вероятность КЗ, в многополюсных блоках контактные группы отделены перегородками

Обратим внимание, что несмотря на это, все электромонтажные работы необходимо проводить только при обесточенном оборудовании; крепление провода к шине обеспечивает надежный контакт, что исключает нагрев в месте соединения; разнообразие моделей, позволяющих реализовать схемы соединений любой сложности

Схема подключения кросс модуля

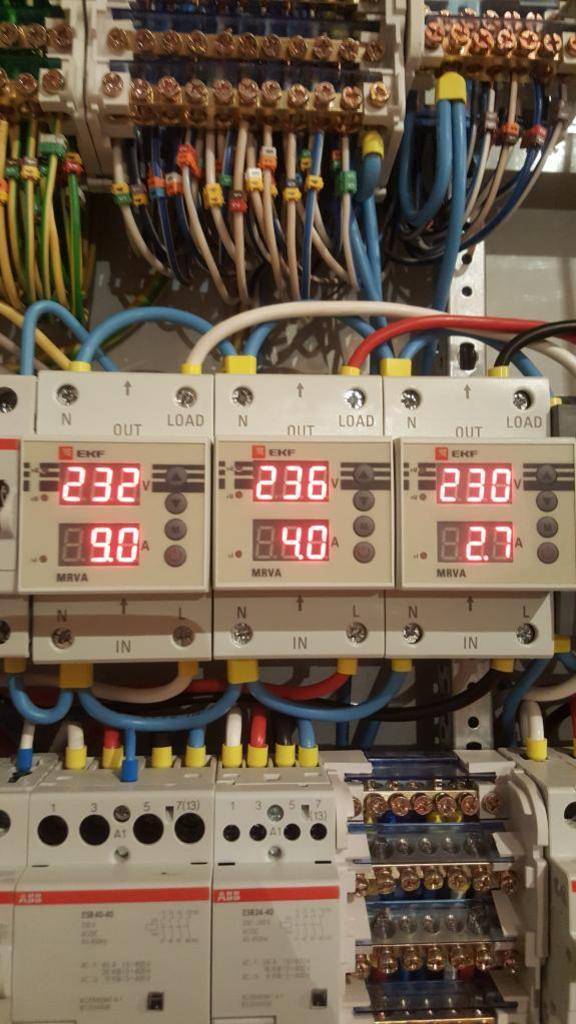

Почему кросс модуль облегчает схему монтажа распределительного щита? Представьте себе схему, в которой устанавливают реле напряжения на каждый участок электрической разводки здания. Пусть это будет однофазная питающая сеть. Как в ней происходит подключение.

От счетчика выводится провод, который при помощи скрутки разделяется на несколько участков. В скрутке соединяются один кабель большого сечения и несколько малых. Не совсем удобный контакт. Установив между счетчиком и реле распределительный блок, можно схему сделать более удобной. Займет этот прибор места немного, но через него пройдет сразу и фазный контур, и нулевой. При этом нет скруток, нет соединения проводов большого сечения с малыми, к тому же отсутствует установка через клеммные распределители, где в одну клемму вставляется два или три провода одновременно. При этом, как и все приборы, кросс модуль устанавливается на DIN-рейку.

И последнее. С таким прибором можно легко провести диагностику. Это делает так, надо просто отключить требуемый (диагностируемый) участок от электрической сети в кросс модуле. Если по каким-либо причинам требуется изменить схему распределения электроэнергии по шлейфам, то все это можно сделать в распределительном блоке, поменяв местами провода. Самое главное, что при этом не изменяется сама монтажная схема. То есть, нет необходимости менять месторасположение приборов и дин-реек, проводов и мест подключения.

Что такое кросс-модуль и зачем он нужен?

Во время электромонтажа очень часто возникает необходимость соединять один вводной провод с несколькими отходящими линиями, от которых уже идет питание на отдельные группы: освещение, розетки, мощные электроприборы. Использовать для коммутации ненадежные скрутки очень опасно, т.к.

возникает вероятность короткого замыкания или же воспламенения электропроводки в результате перегрева. Поэтому на рынке электроустановочных изделий появились достаточно простые и в то же время удобные приспособления, называемые модульными распределительными блоками (сокращенно РБ).

О том для чего нужны и где применяются кросс-модули (еще одно их название), мы расскажем в этой статье.

Конструкция

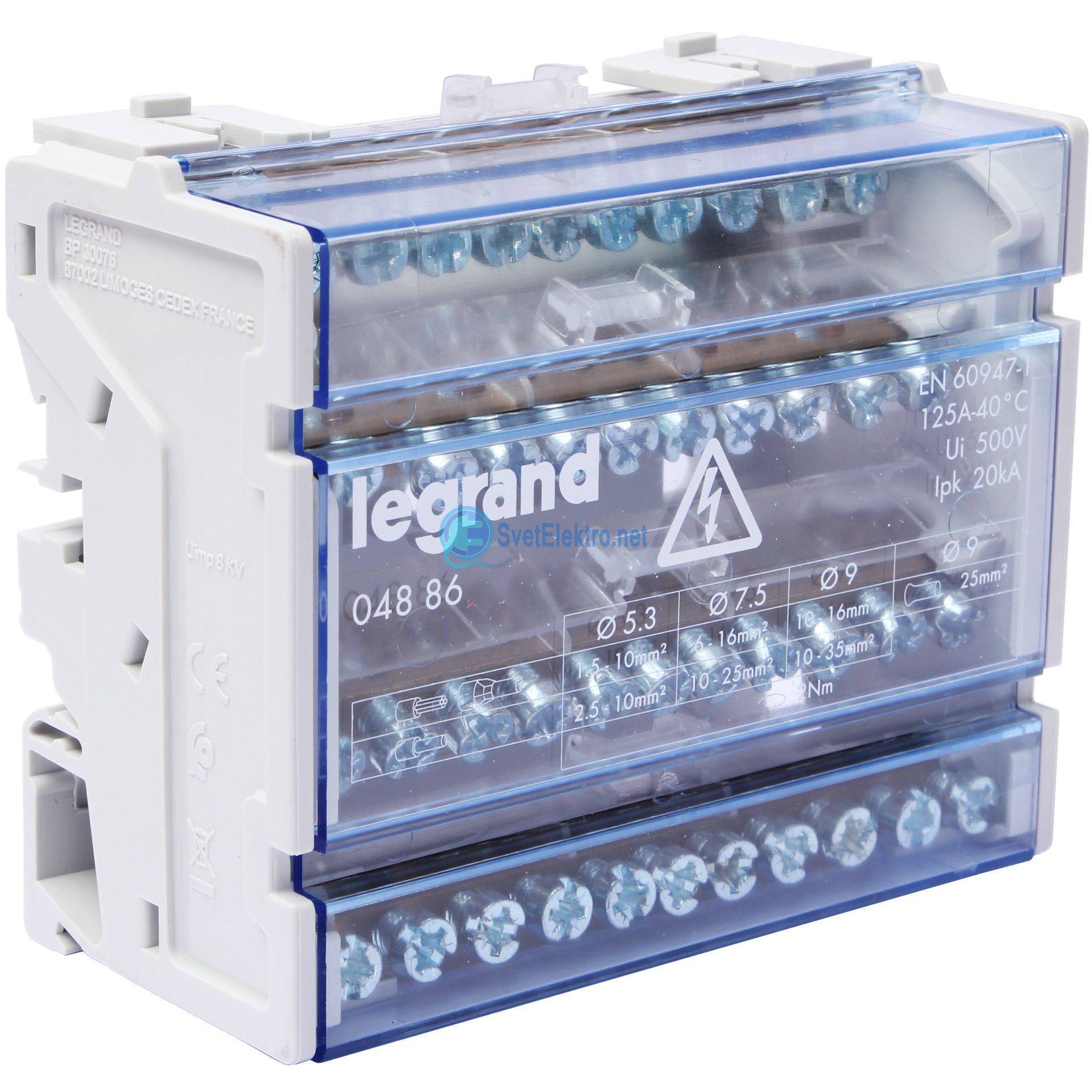

Модульный распределительный блок состоит из определенного количества металлических шин, которые изолированы друг от друга. Материал изготовления шин может быть либо электротехническая медь, либо латунь. Также в конструкцию кросс-модуля входят винтовые зажимы, благодаря которым и осуществляется быстрая и безопасная коммутация проводов различного сечения.

Сам корпус распределительного блока изготовлен из термостойкого самозатухающего пластика, благодаря чему такие изделия считаются пожаробезопасными.

Помимо этого конструкция кросс-модуля включает в себя откидную крышку, благодаря которой шины защищаются от случайного проникновения посторонних предметов.

Крышка изготавливается из прозрачного пластика, что позволяет удобно делать ревизию распределительного щитка.

Следует также отметить, что кросс-модули бывают нескольких видов: нулевые (для подключения нулевых проводов), фазные и комбинированные. Отличие нулевого распределительного блока от фазного заключается в том, что последний способен выдержать более высокую токовую нагрузку, благодаря своей конструкции.

Помимо этого изделия могут быть однополюсными (или как их еще называют однофазными) либо многополюсными (на 2, 3, 4 полюса). Модульные распределительные блоки на несколько полюсов используются для сборки трехфазных щитов.

Что касается технических характеристик, кросс-модули бывают рассчитаны на различную токовую нагрузку: от 80 до 500 А. Также существуют различия в сечениях на входе и выходе.

Входное сечение провода может быть от 16 до 185 мм2, а на выходе может иметься от 2 и более клеммников, рассчитанных на различное, меньшее сечение.

Чтобы выбрать подходящий вариант исполнения, нужно изначально составить схему распределительного щитка, чтобы знать, какие провода будут коммутироваться.

Следует также отметить, что существуют кроссовые модули, предназначенные для коммутации цифровых сетей: витой пары либо же оптоволокна. Они так и называются, оптические кросс-модули.

Область применения

Как вы уже поняли, назначение кросс-модуля – коммутация проводов в щитке. Действительно, гораздо профессиональнее будет выглядеть распределительный щит, в котором провода соединены через специальный кроссовый модуль. В этом вы можете убедиться, просмотрев данное фото:

К тому же, применение данных изделий позволяет быстрее разобраться в схеме электрощита, что ускорит ремонтные и электромонтажные работы.

Также кросс-модули применяют при монтаже главной заземляющей шины. В этом случае распределительный блок играет роль клеммника – соединяет провода заземления маленького сечения с вводным.

Подключение

Установка и подключение кросс-модуля не представляет ничего сложного. Корпус достаточно просто крепиться на din-рейку, благодаря чему установить его можно очень быстро. Коммутация проводов также осуществляется с легкостью. На видео ниже показывается, как подключить кроссовый модуль, а также наглядно демонстрируется преимущество его использования:

Вот мы и рассмотрели, что такое кросс-модуль, зачем он нужен и каких размеров бывает данное изделие. Напоследок рекомендуем покупать модульный распределительный блок от проверенных производителей: ABB, IEK, Legrand, Dekraft либо Schneider Electric. Качество материалов играет очень важную роль в работе этого приспособления.

Советуем также прочитать:

Преимущества распределительных блоков

Некоторые электрики негативно относятся к кросс модулям, считая, что они загромождают распределительный щит, плюс лишние расходы на приобретение дополнительного элемента. Не скажите, у этого блока есть несколько положительных качеств.

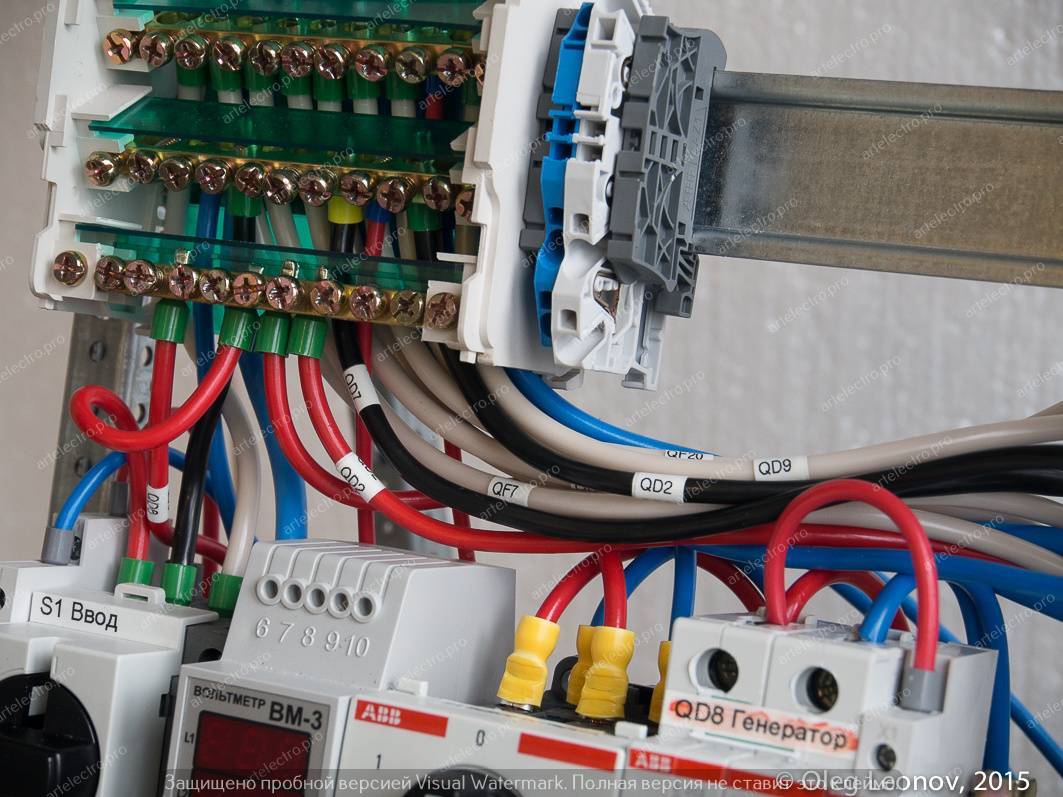

Эстетическую сторону дела еще никто не отменял. Установленный на DIN-рейку в щит кросс модуль – это не только функциональность аппарата и качество соединения, это красота. Особенно это оценили электрики, которые предлагают свои услуги по монтажу электрической разводки частных домов. Хозяева таких домов готовы платить за красоту. И ничего в этом предосудительного нет. К тому же внутри щита все встает на свои места, он становится аккуратным.
Внутри распределительного блока расположена монолитная контактная шина. Изготавливают ее обычно из луженой меди или латуни. И если сам щит собирается новичком, то вероятность коротнуть фазу-ноль через блок просто не получится. Конечно, КЗ это крайняя ситуация, но для тех, у кого руки растут не из того места, рекомендуется применять кросс модули.
Надежная фиксация провода внутри контакта винтом с головкой под шестигранный ключ, плюс резьба винта длиннее обычных зажимов – это высокое качество контакта, который смогли оценить настоящие профессионалы.
И как уже было сказано выше, это достаточно широкий ряд сечений проводов, которые могут быть зажаты в кросс модулях.

Крепление

Закрепить кросс-модули можно саморезами или установив их на дин-рейку. Последний вариант наиболее удобен, поэтому при монтаже отдают предпочтение именно ему

Данный тип крепежного устройства позволяет установить разнотипные электрические устройства, если принимать во внимание их размеры и наиболее оптимальный вариант прокладки проводов

Использование DIN-реек позволяет компактно установить все устройства и, при необходимости, организовать их многоуровневое размещение, что позволяет рационально использовать пространство в распределительном щите.

Пример использования.

Приведем пример, как схема электрощита может быть упрощена благодаря применению кросс-модулей. Допустим, нам необходимо от трехфазной входной линии организовать многоуровневую электросеть по всему зданию. Значит, нам следует от входного автомата выполнить разводку на УЗО для подключения каждой линии.

Если их две или три, подсоединение можно выполнить непосредственно к клеммам автомата. Но когда их больше, все провода могут просто не поместиться в разъеме, а брать их меньшего сечения не позволяет токовая нагрузка. Проблему можно решить, сделав скрутку (что не надежно), применив болтовое соединение (неудобно) или установив кроссировочный модуль (четырехполюсный).

Такое решение будет наиболее оптимальным — устройство не занимает много места и позволяет коммутировать как нулевой, так и фазные провода. Нет необходимости устанавливать клеммные распределители, где к одному контакту подводятся несколько проводов, что создает проблемы при необходимости проверки линий электропитания или их перекоммутации.

Кросс-модуль позволяет выполнить коммутацию без изменения монтажной схемы, а также положения Din-реек и электроприборов, что довольно удобно.

Свежие записи
- Нужно ли менять пружины при замене амортизаторов
- Скрипят амортизаторы на машине что делать
- Из чего состоит стойка амортизатора передняя
- Чем стянуть пружину амортизатора без стяжек
- Для чего нужны амортизаторы в автомобиле

Разновидности кабелей для интернета

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Клеммы

Для удобства подключения внешних устройств, в щите устанавливаются проходные клеммы.

На что стоит обращать внимание при выборе клемм, так это в первую очередь на сечение провода, который будет заходить. В обозначении клеммы должно указываться максимально возможное сечение проводника, то есть, если указано максимальное сечение 2,5мм2, то можно использовать провод и 0,75мм2 и 1,5мм2 и 2,5мм2, а вот 4мм2 завести будет уже очень проблематично

В щитовом оборудовании применяются клеммы двух типов — винтового либо пружинного, которые в свою очередь, в зависимости от производителя, имеют конструктивные отличия

Обычно для цепей управления, сигнализации чаще применяются пружинные клеммы, для силовых цепей используются только винтовые. Хотя некоторые считают, что винтовые клеммы надежнее в любом случае

В щитовом оборудовании применяются клеммы двух типов — винтового либо пружинного, которые в свою очередь, в зависимости от производителя, имеют конструктивные отличия. Обычно для цепей управления, сигнализации чаще применяются пружинные клеммы, для силовых цепей используются только винтовые. Хотя некоторые считают, что винтовые клеммы надежнее в любом случае.

Также стоит сказать, что в шкафах часто применяются двухуровневые и трехуровневые клеммы, это значительно экономит место на монтажной панели, а также клеммы с держателем предохранителей и индикацией, благодаря которой можно быстро определить неисправность предохранителя.

Нельзя не упомянуть и про токовые клеммы с размыкателями, которые используются в случае необходимости проведения измерений, подключения приборов и других целей где требуется размыкание цепей. Например, с их помощью можно закорачивать токовые цепи для оперативной замены счетчиков либо амперметров, при этом нет необходимости отключения линии.

Цветовое исполнение корпуса клемм различается в зависимости от применения. Чаще всего используются три цвета — серый, синий и желто-зеленый. Синие применяются для подключения нейтрали, желто-зеленые для защитных заземляющих проводников. Для всех остальных — серые. Заземляющие клеммы PE имеют металлический контакт, обеспечивающий электрическое соединение клеммы с DIN-рейкой.

При использовании проходных клемм не забывайте о торцевых заглушках, маркировке, специальных клеммных перемычках.

От проходных клемм перейдем к модульным распределительным блокам, или кросс-модулям, служащим для подключения вводной линии и распределения питания на отходящие линии.

Конструкция кросс-модуля состоит из нескольких шин, изолированных друг от друга, выполненных из меди, либо латуни. Шины имеют отверстия под винтовые зажимы, благодаря которым обеспечивается коммутация проводов, причем эти отверстия разного диаметра под различное сечение провода.

Вся эта конструкция расположена в пластиковом корпусе с крышкой, обеспечивающей защиту от случайного проникновения посторонних предметов.

Для присоединения нейтральных проводников N может применяться отдельная шина на пластиковом изоляторе, с креплением на DIN-рейку. Такая же шина применяется и для заземляющих проводников PE, но в этом случае изолятор не используется, крепление шины осуществляется прямо к монтажной панели.

Также для подключения модульного оборудования в щитах применяются соединительные шины «гребенки», правда в основном они используются в распределительных щитах.В щитах управления, в силу своей специфики, они не получили такого распространения. Но вещь удобная, значительно упрощает процесс монтажа и экономит время, по возможности используйте. Подробнее о них можно узнать из этой статьи.

Правила выбора

Для того, чтобы устройство исправно, долго и надежно эксплуатировалось, требуется грамотный его выбор

При покупке следует обращать внимание на следующие моменты:. Максимальная нагрузка тока распределительного блока

Следует отметить, что не допускается использование меньших установленных величин

Это является определяющим фактором в момент приобретения, сопряженным с безопасностью устройства. Хорошим моментом будет существование защиты в отношении линейной стороны кросса. Производитель. Известными игроками на рынке подобных услуг являются Schneider Electric, IEK, ABB, другие производители. Бытует мнение о том, что зарубежные модели качественнее и лучше отечественных вариантов. С этим можно поспорить. Сейчас ряд отечественных фирм наладиди выпуск не менее качественной продукции. Наличие сертификата на изделие. При покупке необходимо попросить сертификат на товар, поскольку подобная продукция подлежит обязательной сертификации

Обращается внимание на габариты устройства в соответствии с размерами электрощитка, в котором оно будет находиться. Естественно, что изделие не должно иметь внешних дефектов

Определенное влияние на выбор оказывает цена устройства

Вариантов существует большое количество и каждый выбирает себе модель в соответствии со своими финансовыми возможностями

Определенное влияние на выбор оказывает цена устройства. Вариантов существует большое количество и каждый выбирает себе модель в соответствии со своими финансовыми возможностями

Следует отметить, что не допускается использование меньших установленных величин. Это является определяющим фактором в момент приобретения, сопряженным с безопасностью устройства. Хорошим моментом будет существование защиты в отношении линейной стороны кросса. Производитель. Известными игроками на рынке подобных услуг являются Schneider Electric, IEK, ABB, другие производители. Бытует мнение о том, что зарубежные модели качественнее и лучше отечественных вариантов. С этим можно поспорить. Сейчас ряд отечественных фирм наладиди выпуск не менее качественной продукции. Наличие сертификата на изделие. При покупке необходимо попросить сертификат на товар, поскольку подобная продукция подлежит обязательной сертификации

Определенное влияние на выбор оказывает цена устройства

Максимальная нагрузка тока распределительного блока. Следует отметить, что не допускается использование меньших установленных величин. Это является определяющим фактором в момент приобретения, сопряженным с безопасностью устройства. Хорошим моментом будет существование защиты в отношении линейной стороны кросса. Производитель. Известными игроками на рынке подобных услуг являются Schneider Electric, IEK, ABB, другие производители. Бытует мнение о том, что зарубежные модели качественнее и лучше отечественных вариантов. С этим можно поспорить. Сейчас ряд отечественных фирм наладиди выпуск не менее качественной продукции. Наличие сертификата на изделие

При покупке необходимо попросить сертификат на товар, поскольку подобная продукция подлежит обязательной сертификации

Установка кросс модуля на din рейку: пошаговая инструкция

Установка кросс модуля на din рейку может показаться сложной задачей, особенно для тех, кто впервые сталкивается с подобными устройствами. Однако, с помощью данной пошаговой инструкции, вы сможете легко и правильно установить кросс модуль на din рейку.

Шаг 1: Начните с подготовки необходимых инструментов. Вам понадобятся отвертка, инструмент для зажима проводов и, конечно же, сам кросс модуль и din рейка.

Шаг 2: Выключите электроэнергию перед началом установки. Это предотвратит возможность поражения электрическим током.

Шаг 3: Откройте крышку электрической щитовой дверцы, защищающую провода и устройства на din рейке. При необходимости, удалите предыдущий модуль с din рейки.

Шаг 4: Разместите кросс модуль на din рейке, так чтобы контакты на модуле были направлены во внутрь щитовой дверцы.

Шаг 5: Закрепите кросс модуль на din рейке с помощью крепежных винтов или зажимов, предоставленных в комплекте. Установите их таким образом, чтобы модуль был плотно и надежно закреплен. По необходимости, используйте отвертку для затягивания винтов.

Шаг 6: Теперь, когда кросс модуль надежно закреплен на din рейке, подключите провода к соответствующим контактам на модуле. Убедитесь, что провода правильно подключены и надежно зажаты в зажимах. Используйте инструмент для зажима проводов, чтобы достичь надежности и безопасности подключения.

Шаг 7: Проверьте, что все провода и соединения надежно закреплены и не вызывают замыкания. Убедитесь, что все винты и зажимы плотно затянуты.

Шаг 8: Закройте крышку электрической щитовой дверцы, чтобы защитить установленный кросс модуль от повреждений и случайных соприкосновений.

Шаг 9: Включите электроэнергию и убедитесь, что кросс модуль работает корректно. Проверьте все подключенные устройства и провода на работоспособность.

Вот и все! Теперь у вас есть все необходимые инструкции для установки кросс модуля на din рейку. Пользуйтесь своим устройством с уверенностью, зная, что оно правильно установлено и обеспечивает надежное соединение проводов.

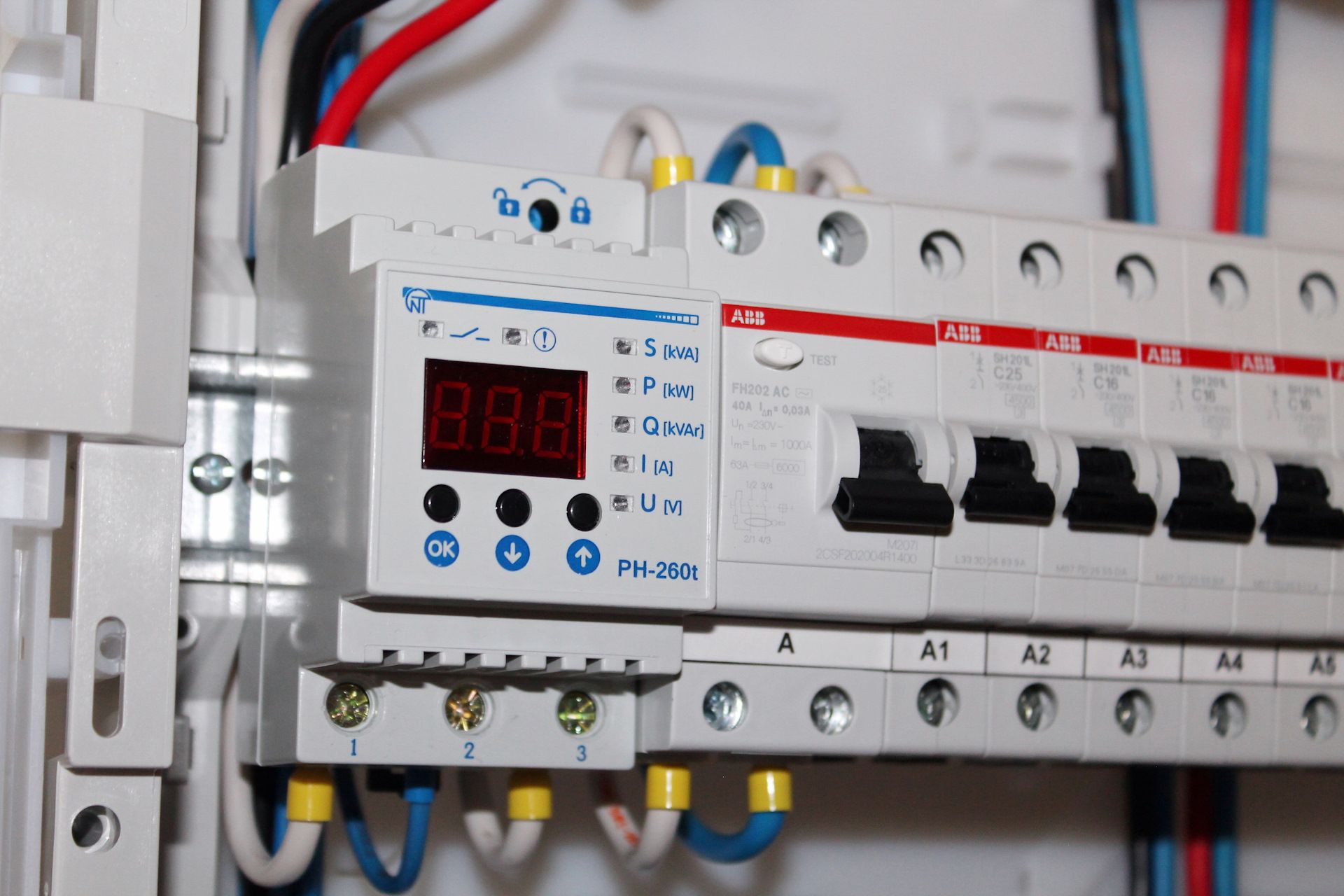

Установка автомата

В качестве примера можно рассмотреть монтаж автовыключателя к монтажной рейке в электрощитке.

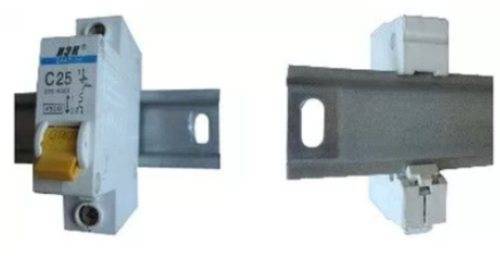

Для закрепления на рейке на корпусе приборов имеется специальный зажим
