Аварийный светодиодный светильник — виды и требования пожарной безопасности

Где монтируют аварийное освещение

Его установка происходит для целей обеспечения эвакуации или чтобы оборудовать дополнительный источник освещения. В первом случае обеспечение безопасности перемещения людей является одним из эвакуационных мероприятий. Во втором — речь идёт об обеспечении возможности бесперебойной работы на участках критической инфраструктуры

При этом важно, чтобы уровень аварийного освещения удовлетворял хотя бы минимальным требованиям для выполнения деятельности.

Исходя из общих требований, такое освещение должно быть установлено в следующих случаях:

На электрических станциях, которые обеспечивают поступление электроэнергии потребителям.
В помещениях, которые являются критическими для работы систем отопления.
На насосных станциях для обеспечения бесперебойного поступления холодной и горячей воды потребителям.
В комнатах, в которых находится оборудование, поддерживающее функционирование вентиляционной системы здания.
Важно обеспечить аварийное освещение в тех пунктах, где важно не допустить возникновения пожара. Это необходимо даже тогда, когда применение защитных мер может привести к остановке работы всей технологической цепочки.
Освещение для обеспечения эвакуации людей в аварийных обстоятельствах необходимо в любых промышленных зданиях на участках, где отсутствует естественное освещение

Если по проходу будет перемещаться более 50 человек (для основных помещений) или свыше 100 (для дополнительных), то аварийное освещение должно быть оборудовано независимости от наличия естественного света.
Необходимость проведения аварийного освещения зависит от этажности здания. Если здесь имеется 6 этажей или больше, то реализация рассматриваемой меры обязательна.
Дополнительные источники света являются обязательными в детских и в лечебных медицинских учреждениях.
В общежитиях рассматриваемую систему монтируют при длине переходов свыше 25 метров. Эта мера является обязательной независимо от этой длины в случае, если количество жильцов в них не менее 50.
Аварийное освещение нужно устанавливать в торговых помещениях с площадью от 90 кв. метров.
Его установка обязательна в спортивных залах, помещениях лечебно-профилактического характера, банях, раздевалках, на кухнях и в некоторых других объектах общественных зданий.
Если в актовом зале более 100 мест, то установка такого освещения становится обязательной.

В перечисленных ситуациях нужно не только поставить оборудование, но и постоянно следить за его работоспособностью. Нужно быть уверенным в том, что при внезапной нештатной ситуации система аварийного освещения будет полностью работоспособна.


Светильники для аварийного освещенияИсточник vse-e.com

Какие лампы можно использовать для аварийного освещения

В случае аварии, пожара, террористического акта или любой другой чрезвычайной ситуации на любой территории необходимо, чтобы на объекте было аварийное освещение. Школы, больницы, торговые и офисные здания, производственные и складские помещения, аэропорты и вокзалы – везде, где безопасность людей будет зависеть от аварийного освещения.

Поэтому назначение аварийных светильников – стать альтернативой основной системе освещения, питаясь от собственных источников электроэнергии, которые не подключены к основным кабелям. В настоящее время особенно популярны светодиодные и люминесцентные светильники. Хотя лампы накаливания все еще можно найти в некоторых местах.

В любом случае, в аварийном освещении существует три типа (специализированных) светильников: аварийное, эвакуационное и освещение опасных рабочих мест.

Резервное освещение позволяет завершить или продолжить работу без серьезных повреждений. Он незаменим в операционных залах больниц, службах экстренной помощи, комнатах управления движением и энергопотреблением, крупных торговых, деловых и развлекательных центрах.

Эвакуационные огни необходимы для срочной эвакуации людей. Эти лампы размещаются над дверями и лестницами, на пересечениях коридоров, чтобы жильцы общественных и промышленных зданий могли быстро покинуть плохо освещенное помещение.

Аварийные светильники устанавливаются, например, в мастерских, где люди работают вблизи станков и оборудования, которые могут представлять потенциальную опасность для персонала, если основное освещение внезапно отключится.

В одном помещении должно быть как минимум два аварийных светильника, чтобы в случае выхода из строя одного, другой продолжал работать. Освещенность от каждого аварийного светильника должна составлять не менее 1 лк.

Благодаря своей высокой энергоэффективности светодиодные аварийные светильники с информационными пиктограммами и знаками для легкой ориентации в условиях недостаточной освещенности сегодня очень популярны. Они в три раза экономичнее обычных люминесцентных ламп, имеют более длительный срок службы, большую ударопрочность и хорошую контрастность на больших расстояниях.

Использование ламп накаливания в аварийных светильниках, безусловно, снижает стоимость этих светильников, кроме того, лампы легко заменить в случае выхода из строя. Однако в настоящее время лампы накаливания практически не используются при производстве аварийных светильников, поскольку срок их службы относительно невелик, а светильники для таких ламп найти практически невозможно.

С другой стороны, люминесцентные лампы потребляют меньше электроэнергии, чем лампы накаливания, поэтому они дольше работают в режиме ожидания и способны освещать большие площади. Однако люминесцентные лампы важны из-за температуры окружающей среды, которая оптимально составляет +10°C.

Наиболее экономичными и оптимальными лампами для аварийных светильников являются светодиоды. Хотя они дороже и требуют специального источника питания, они быстро окупаются, а их основная задача – обеспечить безопасное и эффективное перемещение людей из здания в чрезвычайной ситуации.

Читайте далее:

  • Какие светильники рекомендуется использовать для аварийного освещения – отличия от рабочего освещения и аварийных знаков.
  • 5 причин, почему лампочки часто перегорают в вашей квартире и что делать?.
  • Классифицируются ли помещения как влажные в соответствии с ESM?.
  • Электрощиты на лестничных клетках: что должны делать сотрудники управляющих компаний – Рамблер/.
  • Используйте метод коэффициентов.
  • Освещение. Что такое освещение?.
  • Полезные статьи о том, что такое приказ в электроустановках.

Требования к светильникам

При выборе осветительных приборов для аварийного освещения необходимо обеспечить не только своевременное включение, но и безотказная работа в сложных аварийных условиях. В частности, необходимо гарантировать работоспособность устройства при повышенной температуре. Предусмотрено, что светильник должен быть таким, чтобы выдерживал температуру 850 градусов. Это требование указано в ГОСТе № 60598.

Такую проверку продукция проходит у производителя

Важно предусмотреть, чтобы при расплавлении светильника, он не влиял на возгорание предметов окружающей обстановки.. Некоторые модели начинают работу не из-за выключения основной осветительной системы, а получают команду от системы пожаротушения

Их можно использовать только при наличии специального сертификата

Некоторые модели начинают работу не из-за выключения основной осветительной системы, а получают команду от системы пожаротушения. Их можно использовать только при наличии специального сертификата.

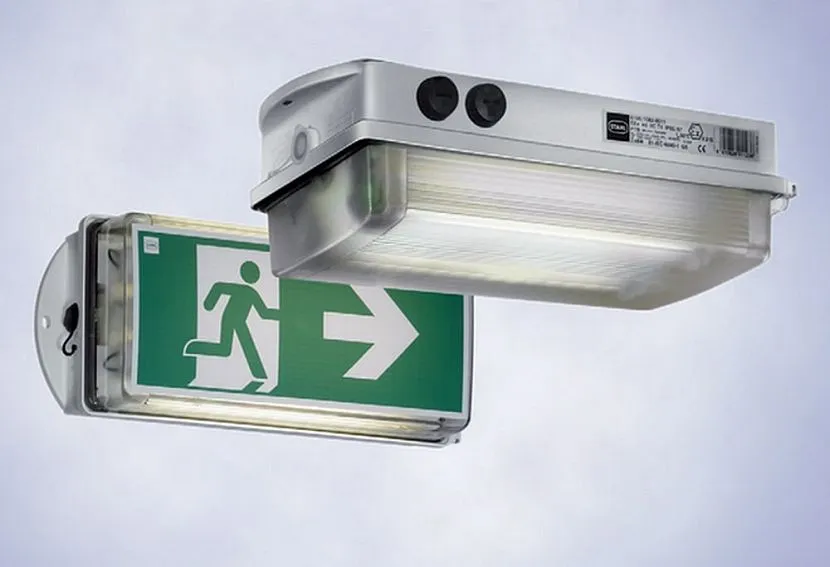

Автономный аварийный светильник с литий-тонным аккумуляторомИсточник bast.ru

При включении аварийной системы, желательно, чтобы она могла работать до тех пор, пока в ней будет необходимость. Однако это не рассматривается в качестве обязательного требования. Согласно правилам, безотказная работа должна быть обеспечена на протяжении не менее одного часа. Эта норма относится к подсветке путей аварийной эвакуации.

Если речь идёт о высотных зданиях или о ситуациях, где присутствуют мало мобильные группы населения, то минимальное время работы увеличивается до нескольких часов в зависимости от ситуации.

Освещение мест повышенной опасности выполняется в тех случаях, когда возникает непредвиденная ситуация. Освещение должно длиться хотя бы до тех пор, пока опасность не уйдёт. Когда ситуация вновь станет нормальной, свет можно будет отключить.

Регламентируется скорость запуска светильника в работу. Через 5 секунд он должен выйти не меньше, чем на 50% мощности, а за 10 — на 100%. Для того, чтобы выполнять свои задачи, необходимо, чтобы лампы давали достаточно света. Для ламп накаливания минимальное значение составляет 10 лк, а для люминесцентных — 15.

В больших помещениях наряду с освещением, должны быть предусмотрены подсвеченные указатели, которые указывают, куда необходимо двигаться при необходимости. Максимальное расстояние между ближайшими указателями не может быть больше 25 метров. Они дополнительно должны присутствовать на каждом повороте независимо от расположения других. Светящиеся указатели должны располагаться в местах, где хранятся средства пожаротушения.

Осветительные приборы обязательно должны находиться рядом с медицинским пунктом и в тех местах, где имеется связь с внешним миром. Антипаническое освещение необходимо для помещений, площадь которых более 80 кв. метров.

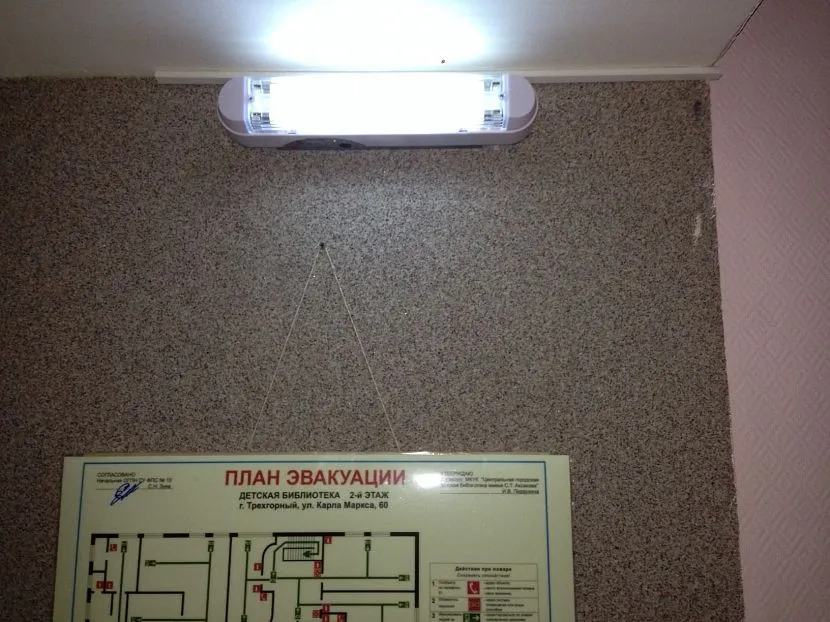

Аварийное освещение в детской библиотекеИсточник elsonpro.ru

Для подсветки должна использоваться автономная система питания. Она должна быть полностью независимой от основной. При этом аварийные приборы могут включаться при наступлении чрезвычайной ситуации или работать постоянно. Должна быть предусмотрена возможность отключения аварийной системы освещения и включения основной. Это может потребоваться тогда, когда последствия аварии будут устранены.

При неисправности системы светильников аварийного освещения должна быть предусмотрена возможность ручного включения или отключения. Для этого требуется установить специальный щиток с переключателями.

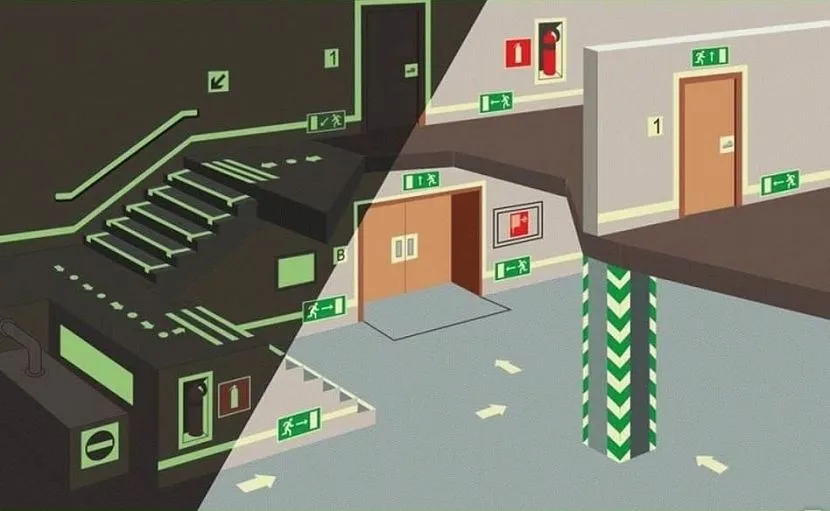

Различные виды аварийного освещенияИсточник pulscen.ru

В аварийной ситуации необходимо, чтобы аккумулятор был полностью заряжен. При этом нужно исключить возможность саморазряда. Обычно аварийные системы находятся в отключённом состоянии долгое время. Поэтом даже незначительный саморазряд на протяжении этого периода сможет сделать систему неработоспособной.

К одной сети запрещается подключать более 20 светильников. Их суммарная мощность не должна превышать 60% от полной величины. Когда устанавливается сеть, должен быть обеспечен равномерный уровень освещения на протяжении всего эвакуационного пути.

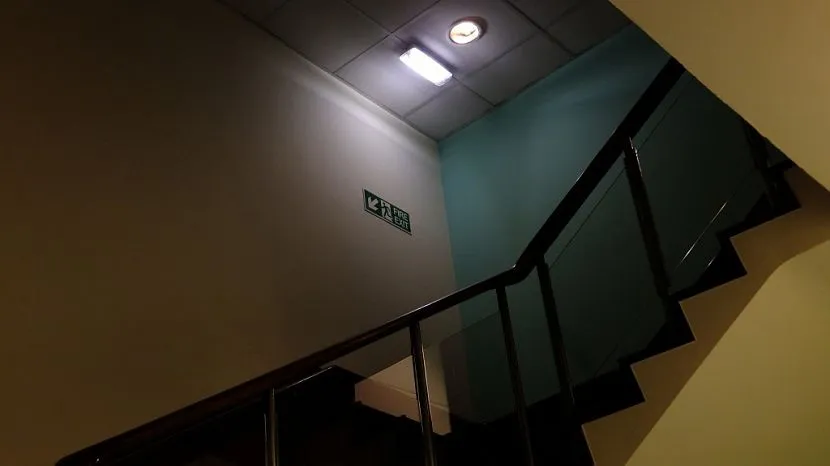

Освещение эвакуационной лестницыИсточник hiden-home.ru

Типы светильников

В зависимости от типа источника питания Светильники делятся на имеющие блок аварийного питания (БАОП) и не имеющие (ГОСТ 1ЕС 60598-2-22-2012 п. 22.3.8).

Светильники без блока питания – это обычные, хорошо известные светильники (LF), которые получают аварийное питание от электрогенератора и/или от аккумуляторной установки.

Аккумуляторные аварийные светильники со встроенным модулем BAU в зависимости от режима работы:

  1. непрерывная (устойчивая) работа (ГОСТ 1ЕС 60598-2-22-2012 пункт 22.3.5). Они постоянно питаются от одного из двух источников: основной системы аварийного питания или непосредственно от LNA. Светильник автоматически подключается к аварийному источнику питания при отключении основной системы.

Преимуществом такого режима работы является простота установки схемы и выбора ОП, они не требуют специальных навыков электромонтажа и могут использоваться где угодно.

Аварийные светильники с фиксированной волной реализуются на обычных светильниках искусственного освещения, как правило, светодиодных аварийных светильниках, и не требуют дополнительных проектных и монтажных работ. Для их идентификации на корпусе аварийного светильника нанесена красная буква “A”.

Недостатком этого решения является высокая стоимость.

Пример аварийного светильника непрерывного действия

  1. Аварийное (не непрерывное) включение (ГОСТ 1ЕС 60598-2-22-2012 пункт 22.3.6). От распределительного щита к группе светильников прокладывается кабель передачи данных, который передает сигнал в случае отключения питания. Светильник автоматически подключается к сети и загорается.

Преимуществом этого режима является низкая стоимость по сравнению с ОП с МШУ. Возможность использования дешевых, недолговечных компонентов (время их работы составляет от 1 до 3 часов).

Пример непостоянного аварийного светильника KL-60

  1. Комбинированный (ГОСТ 1ЕС 60598-2-22-2012 пункт 22.3.7). Конструктивно они состоят из 2 или более ламп, каждая из которых настроена на определенный режим (непрерывный или аварийный).

Принцип работы такого светильника аналогичен схеме питания SAO с двумя независимыми источниками света. Например, в обычном режиме: лампа 1 включена, лампа 2 выключена. В аварийном режиме: отключение сети и лампы 1,2 автоматически переключаются в положение ON, при этом лампа 1 остается включенной, а лампа 2 выключенной.

Пример комбинированного аварийного светильника ONTEC S M1

Конструкция автономных аварийных светильников напрямую зависит от их функции (режима работы):

  1. В светильниках непрерывного (постоянного) аварийного (эвакуационного) освещения используются накладные, линейные, модульные и жалюзийные лампы.

  1. Точечные лампы и лампы с плафонами устанавливаются в светильники непрерывного (постоянного) или прерывистого (аварийного) действия.

  1. Прямоугольные или дискообразные осветители с нанесенными внутри пиктограммами используются в световых индикаторах непрерывного или прерывистого действия.

Примеры светящихся индикаторов (выход)

В соответствии с регламентом (SG 52.13330.2016 п.7.6.2), САО может быть реализована с использованием Следующие источники света:

Светодиодная лампа. Высокая светоотдача, что позволяет использовать в БАУ батареи меньшей емкости. Использование светодиодного аварийного светильника экономически более выгодно, чем использование ламп накаливания.

  • Люминесцентная лампа. Применение: Напряжение питания (в любом режиме) выше 90% от номинального значения, а температура воздуха в месте установки выше 5°C. Чаще всего используются для резервного освещения объектов, где основное освещение обеспечивается газоразрядными лампами.
  • Газоразрядная лампа высокого давления. Необходимые условия: минимальное время повторного зажигания (мгновенное воспламенение), независимо от его состояния (холодный или горячий). Это означает, что даже в выключенном состоянии он не требует периода охлаждения перед повторным включением.
  • Лампа накаливания – когда невозможно использовать другие источники света.

Поэтому назначение аварийных светильников – стать альтернативой основной системе освещения за счет питания от собственных источников электроэнергии, не подключенных к основной проводке. Сегодня особенно популярны светодиодные и люминесцентные светильники. Хотя лампы накаливания все еще можно найти в некоторых местах.

Особенности светильников для аварийного освещения

Аварийное освещение – система дополнительного источника света, которая необходима в случае отключения основной электросети.

Система аварийного освещения срабатывает при поломке в сети, при возникновении коротких замыканий и пожаров. Аварийные осветительные приборы питаются от резервной сети, которая включается в случае аварии в основной.

Светильники аварийного освещения – это автономные приборы, работающие, как правило, при подаче штатной электроэнергии. Элементы аварийного освещения не предназначены для постоянной работы и обладают низкой светоотдачей. Их предназначением является работа в экстренных условиях, когда необходимо быстро эвакуировать людей, а также для продолжения производственного процесса или же его безопасного окончания.

Аварийное освещение необходимо на всех промышленных объектах и предприятиях, во всех общеобразовательных заведениях, а также в местах больших скоплений людей – бизнес-центрах, торговых центрах, в театрах, кинотеатрах, ресторанах и так далее.

Если в некоторых местах такое освещение необходимо только для эвакуации людей, то на многих промышленных объектах оно позволяет продолжать производственные процессы. Это необходимо для потребителей первой категории, перерыв в работе которых недопустим. В частности, хорошим примером может служить операционная больницы.

Количество осветительных приборов в системе регулируется нормами безопасности и организации труда на предприятиях.

Классификация светильников аварийного освещения

Основная классификация приборов аварийного освещения делит их на два вида – светильники с автономным питанием и светильники с резервным питанием.

Первый тип осветительных приборов работает в любых условиях, не зависит ни от чего, так как он укомплектован специальным аккумулятором.

В то время, пока обычная электросеть работает и штатное напряжение подается в нормальном режиме, автономный светильник заряжается, а в случае аварии – начинает использовать полученный ранее заряд.

Вторая категория – светильники с резервным питанием – работает от резервной сети, которая не зависит от штатной. То есть, если основная сеть перестала функционировать, включается резервная сеть, которая и питает осветительные приборы. Такие светильники более уместны на крупных предприятиях, так как для небольших организаций создание резервной сети нецелесообразно.

В то время как длительность работы автономных светильников составляет 1-3 часа, резервное освещение может работать сколь угодно долго. Поэтому для потребителей первой и второй категории, в работе которых не допускается или не рекомендован перерыв даже на короткий срок, рекомендуется использовать именно резервные осветительные приборы.

Аварийное освещение делится также на резервное и эвакуационное. Отдельным видом можно выделить освещение опасных зон.

Эвакуационные светильники используются для проведения эвакуации людей из помещения при возникновении чрезвычайных ситуаций. Они, как правило, дают мало света и не подходят для продолжения процесса работы. Такие осветительные приборы располагают в коридорах, на лестницах и пожарных выходах.

Резервное освещение позволяет быстро и безопасно закончить технологический процесс. В некоторых случаях, используя резервное освещение, работники даже могут продолжать производство, если ликвидация аварии не займет много времени. Такие светильники должны устанавливаться в диспетчерских пунктах, торговых центрах, бизнес-центрах, а также больницах и службах спасения. Резервные светильники работают неограниченное количество времени.

Осветительные приборы для опасных зон необходимы в тех местах, где остановка технологического процесса приведет к серьезным потерям. Они устанавливаются в местах работы, где остановка может привести к травмам сотрудников.

Качество аварийного освещения регламентируется специальными нормами, для потребителей разной категории предусматриваются разные типы осветительных приборов.

Есть светильники непрерывной работы, есть комбинированные приборы, а есть светильники, которые включаются только при возникновении аварий.

Выбираются приборы аварийного освещения в зависимости от требования по охране труда, но такие элементы должны быть на любом предприятии и в любой общественной организации.

Современное аварийное освещение и промышленные светильники освещения демонстрируются на ежегодной выставке «Электро». Приходите и участвуйте на выставке!

Аварийное освещениеЛампы аварийного освещенияПрожекторы для внутреннего освещения

Согласно СП 52.13330.2011:

Виды аварийного освещения приведены в п.7.104 СП 52.13330.2011 «Естественное и искусственное освещение (СНиП 23-05-95)»:

Аварийное освещение подразделяется на эвакуационное и резервное.

Эвакуационное освещение подразделяется на: освещение путей эвакуации, эвакуационное освещение зон повышенной опасности и эвакуационное освещение больших площадей (антипаническое освещение).

Аварийное освещение предусматривается на случай нарушения питания основного (рабочего) освещения и подключается к источнику питания, не зависимому от источника питания рабочего освещения.

Эвакуационное освещение  (п.7.107 СП 52.13330.2011) зон повышенной опасности следует предусматривать для безопасного завершения потенциально опасного процесса или ситуации.

Эвакуационное освещение больших площадей (антипаническое освещение) (п.7.108 СП 52.13330.2011) предусматривается в больших помещениях площадью более 60 м2 и направлено на предотвращение паники и обеспечение условий для безопасного подхода к путям эвакуации.

Резервное освещение (п.7.109 СП 52.13330.2011) следует предусматривать, если по условиям технологического процесса или ситуации требуется нормальное продолжение работы при нарушении питания рабочего освещения, а также если связанное с этим нарушение обслуживания оборудования и механизмов может вызвать:

  • гибель, травмирование или отравление людей;
  • взрыв, пожар, длительное нарушение технологического процесса;
  • утечку токсических и радиоактивных веществ в окружающую среду;
  • нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ, и т.п.

Резервное освещение, как правило, не должно использоваться для целей эвакуационного освещения. Если резервное освещение проектируется так, чтобы быть использованным для целей эвакуационного освещения, то оно должно удовлетворять соответствующим требованиям, установленным выше для эвакуационного освещения.

Согласно п.7.110 СП 52.13330.2011 освещенность от резервного освещения должна составлять не менее 30% нормируемой освещенности для общего рабочего освещения. Необходимость создания для резервного освещения более высоких освещенностей определяется технологами в зависимости от условий функционирования данного объекта.

Резервное освещение должно обеспечивать 50% нормируемой освещенности не более чем через 15 с после нарушения питания рабочего освещения и 100% нормируемой освещенности — не более чем через 60 с, если иное не установлено специальными нормами или соответствующим обоснованием.

Световые указатели (знаки безопасности) устанавливаются (п.7.111 СП 52.13330.2011) :

  • над каждым эвакуационным выходом;
  • на путях эвакуации, однозначно указывая направления эвакуации;
  • для обозначения поста медицинской помощи;
  • для обозначения мест размещения первичных средств пожаротушения;
  • для обозначения мест размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации.

Питание световых указателей в нормальном режиме должно производиться от источника, не зависимого от источника питания рабочего освещения; в аварийном режиме переключаться на питание от третьего независимого источника, например — встроенную в светильник аккумуляторную батарею. Продолжительность работы световых указателей должна быть не менее 1 ч.

Для аварийного освещения следует применять (п.7.112 СП 52.13330.2011):

а) светодиодные источники света;

б) люминесцентные лампы — в помещениях с минимальной температурой воздуха не менее 5 °С и при условии питания ламп во всех режимах напряжением не ниже 90% номинального;

в) разрядные лампы высокого давления при условии их мгновенного или быстрого повторного зажигания как в горячем состоянии после кратковременного отключения, так и в холодном состоянии;

г) лампы накаливания — при невозможности использования других источников света.

п.7.113 Осветительные приборы аварийного освещения допускается предусматривать постоянного действия, включенными одновременно с осветительными приборами рабочего освещения, и непостоянного действия, автоматически включаемыми при нарушении питания рабочего освещения в данной зоне. В случае применения для рабочего и аварийного освещения светильников с однотипным корпусом светильники аварийного освещения должны быть помечены специально нанесенной буквой «А» красного цвета.

Вывод

Вышеописанные системы нештатного освещения способны обеспечить на практике любой случай резервирования энергии. Также следует упомянуть о том, что необходимо позаботиться не только о нештатном освещении, но и подаче электроэнергии на технику, резкое прекращение работы которой может повлечь неприятные последствия.

Для корректного выбора, а также создания какой-либо схемы необходимо провести первичный анализ, в ходе которого выяснить необходимую мощность сети, условия использования светильников, а также время для резервирования

Очень важно учитывать еще методы установки линий электросети – воздушный или кабельный

Кабельное подключение хорошо тем, что в этом случае практически исключены риски обрыва, в то время как воздушные подключения подвержены возникновению таких неприятностей. Очень часто воздушные провода обрываются во время спила деревьев, или же их цепляют слишком габаритные автомобили. Недостатком кабельного коммутирования является сложность ремонта.

В случае проведения каких-либо земляных работ существует риск повредить кабель. В таком случае крайне тяжело отыскать поломку и устранить ее.

Любая система нештатного освещения оснащается аккумуляторными батареями, а также преобразователями электрического тока. Как показывает практика, наиболее надежными на протяжении всего срока эксплуатации являются батареи, которые надежно герметизированы.

Любая система нештатного освещения обладает модульной структурой. Существует возможность монтировать ее на стены и на потолок, в некоторых случаях используются подвесные конструкции. В модулях находятся полупроводниковые инверторные компоненты, которые способны превратить до 90% заряда аккумуляторной батареи в переменный ток. Также благодаря модульной конструкции очень просто производить ремонт одного из элементов системы, а также быстро менять конфигурацию системы. Таким образом, система получается более надежной и долговечной.

Более дорогостоящие системы нештатного освещения могут дополнительно оснащаться сигнализирующим оборудованием, а также техникой для контроля основных функций. Данная техника в автоматическом режиме диагностирует состояние аккумуляторных батарей, а также работоспособность всей конструкции. Некоторые системы оснащаются даже устройствами для удаленного контроля.
