Основная функция
Все защитное и распределительное электрическое оборудование принято размещать в специальных щитах. Ранее их роль выполняли распределительные коробки, но их использование не всегда было удобным. К примеру, при ремонте и установке обычной розетки приходилось отключать электричество во всём доме, а при монтаже мощных приборов оснащать их дополнительными защитными устройствами, которые необходимо было где-то размещать.
С помощью электрического щита удалось избавиться от подобных неудобств, а также минимизировать риск сгорания электрооборудования. Благодаря конструктивным особенностям прибора энергия, проходящая через него, не поступает в избыточном количестве по одному из каналов, а равномерно распределяется по всем
Особую важность такая схема представляет для жилых домов, где используется большое количество бытовых электрических устройств

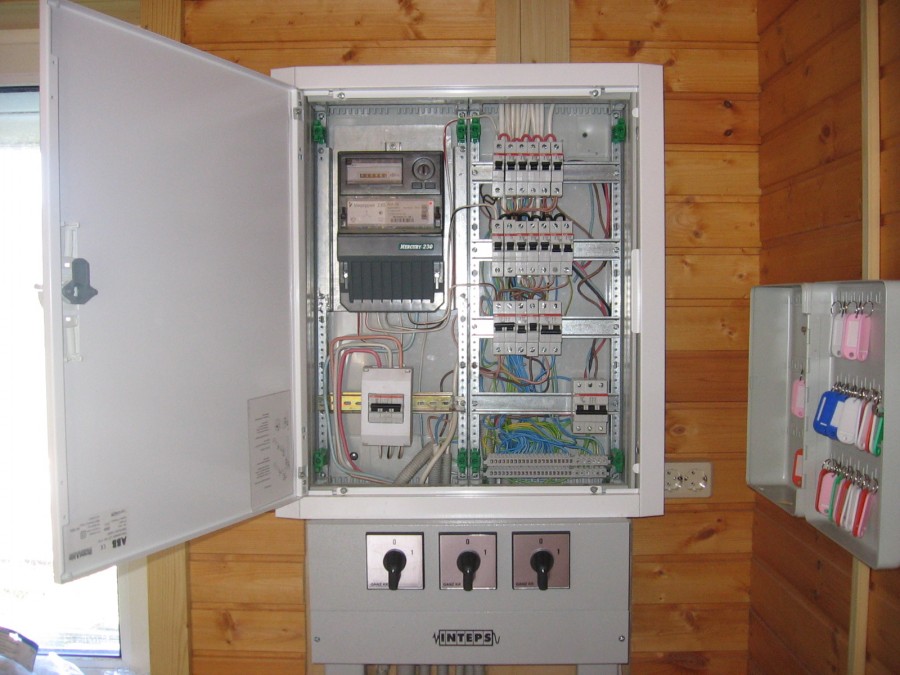

Шкаф своими руками
Если у вас есть опыт и желание, обустроить шкаф для электросчетчика можно самостоятельно. Нужно будет купить саму конструкцию, вооружиться необходимыми инструментами и провести сборку электрощита в соответствии со спецификой домашней электросети.
Если попался шкаф нужных габаритов, но в нем не хватает окошка, ушек для пломб или каких-то отверстий, эти элементы допустимо добавить. Но работы нужно выполнять в соответствии с правилами техники безопасности и требованиями контролирующих организаций.
Все необходимое оборудование крепится на DIN-рейки. Со многими моделями приборов учета в комплекте поставляются детали, которые могут пригодиться при установке (наклейки, колпачки, крепежные элементы). Основная задача — собрать приборы и правильно их объединить между собой.
Модели наружных счетчиков
Если вы покупаете новый счетчик, а не выносите из помещения уже имеющийся, нужен прибор, пригодный для использования в уличных условиях.
Обратите внимание на следующие моменты:
- Индукционные модели гораздо более чувствительны к температурным перепадам, чем электронные.
- DIN-рейка как способ крепления предпочтительнее.
- Зайдите на сайт электросбытовой организации и посмотрите, какие модели разрешены к установке на территории России.
- Для многотарифной системы оплаты выбирайте устройство, способное учитывать более трех тарифов.
Известность марки и наличие сервисных центров тоже имеет значение. Проверенный производитель — это и качество, и ремонтопригодность, и лояльность проверяющих организаций.
Из имеющихся в продаже отечественных марок можно рассмотреть следующие: INCOTEX, «Тайпит», «Энергомера», EKF. Особенной популярностью пользуется такая модель, как «Меркурий» 230 АМ-03. Он однотарифный, способен давать точные показания при диапазоне температур от -40 до +55 градусов.
Из зарубежных производителей хорошо себя зарекомендовали: шведско-швейцарский ABB, французский Schneider Electric, турецкий Legrand. Но у европейских марок диапазон рабочих температур часто не соответствует российским реалиям.
Желательно посоветоваться со специалистами обслуживающей организации в вашем регионе. Обычно у них есть список приборов, которые уже показали себя с лучшей стороны в процессе эксплуатации.
Автомат и обогреватель
В ящике до счетчика устанавливается автоматический выключатель. Его параметры нужно рассчитывать от суммарной мощности всех потребителей – электроприборов, установленных или планируемых в доме и на улице/в гараже и прочих бытовых постройках.
Если, к примеру, суммарная мощность равна 25 кВт, то к этому значению оптимально подойдет автомат на 63 А. Кроме вводного нужен автомат отходящих линий, защитный для обогревателя и модема (если есть). С помощью последнего показания автоматически передаются в центр обработки. Но такой схеме не обойтись без обогревателя.
Обогреватели для электрощитков изготавливаются из алюминия, который покрывается негорючими термопластиками.
Основные функции элемента — предотвращать появление конденсата, что препятствует коррозийным изменениям токоведущих шин, контактов и защищает приборы от повышенной влажности.
Устройство ввода резерва и УЗИП
Если в составе электроустановки есть автономный источник питания, после счетчика нужно установить устройство резерва. Этот прибор нужен для ручного переключения потребителей с внешней сети на генератор и обратно.
Для защиты установки от ударов молнии, высоковольтных скачков и пожаров от этих воздействий, в щиток добавляют УЗИП (защита от импульсных перенапряжений). Его размещают после вводного автомата и через отдельный предохранитель. УЗИП обязателен, если ввод в здание осуществляется по воздушному пути.
Дополнительно в щиток может устанавливаться противопожарное УЗО, кросс-модуль для распределения электроэнергии по разным группам потребителей. Иногда в ящик добавляют и дифференциальный автомат.
Розетка является одним из необязательных элементов. Но если у вас на участке только идет строительство или нужно уличное подключение для некоторого оборудования, без нее не обойтись. И не забывайте о нулевой рейке, она объединяет все нулевые кабеля и используется для коммутации жил.

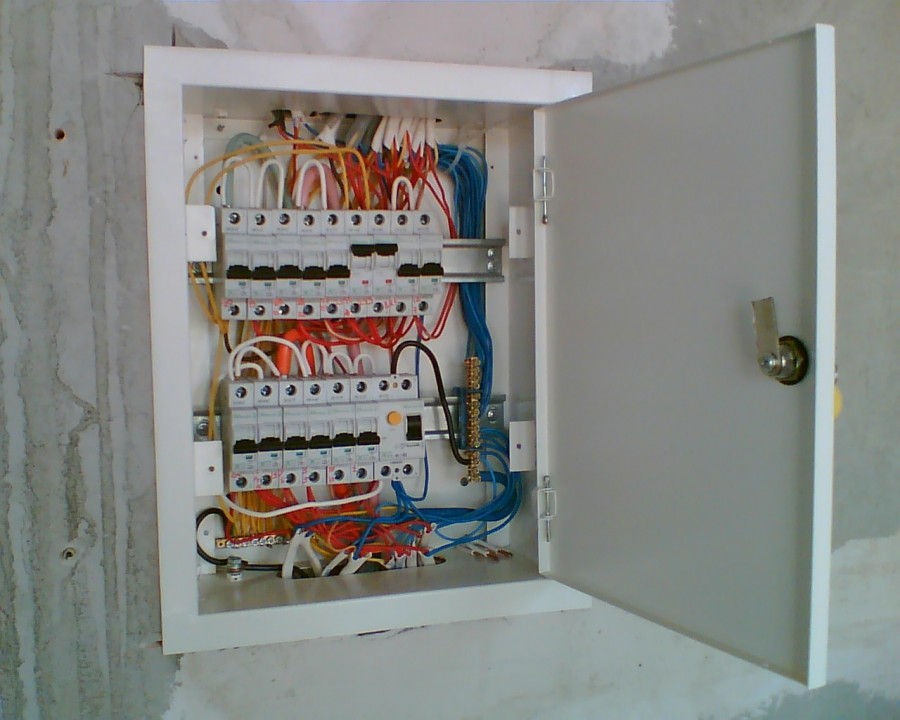

Что такое электрический щиток?
Это стальной или пластиковый ящик, в котором смонтировано оборудование для ввода, учета количества и распределения по источникам потребления электрической энергии. Это необходимый и обязательный атрибут энергосети. Другая функция щита учетно-распределительного (ЩУР) заключается в защите обслуживающего персонала и оборудования, а также обеспечении безопасности от:
- угрозы поражения электротоком;
- возникновения пожара от возгорания проводов;
- короткого замыкания электрической цепи.
Из чего состоит электрический щиток?
Комплект устройства составляют стандартизированные приборы, крепежные приспособления и другие детали. Электрический распределительный щиток состоит из:
- монтажного основания (задней стенки щитка);
- кожуха с крышкой (легко устанавливается на основание);
- дин-реек (на них крепится оборудование);
- верхнего и нижнего изоляторов под нулевые шины;
- выключателя вводной нагрузки;
- счетчика электроэнергии;
- реле напряжения;
- автоматического выключателя (УЗО);
- дифференциального выключателя;
- синего (голубого) нулевого провода;
- желто-зеленого провода защитного заземления;
- провода силовой фазы (любого другого цвета);
- розетки.
Видео про Электрические щиты
Наверняка, не раз встречали на щитах аббревиатуры типа: ЩЭ, ВРУ, ОЩ и т.п. все эти замысловатые буквы скрывают сущность устройств, которое известно тем, кто непосредственно их обслуживает, а порой, даже те кто и обслуживает щитовые, настолько привыкают к аббревиатуре, что не задумываются об их назначениях. Итак, начнем рассматривать виды и типы электрощитов
с главного щита, «короля» щитовых.

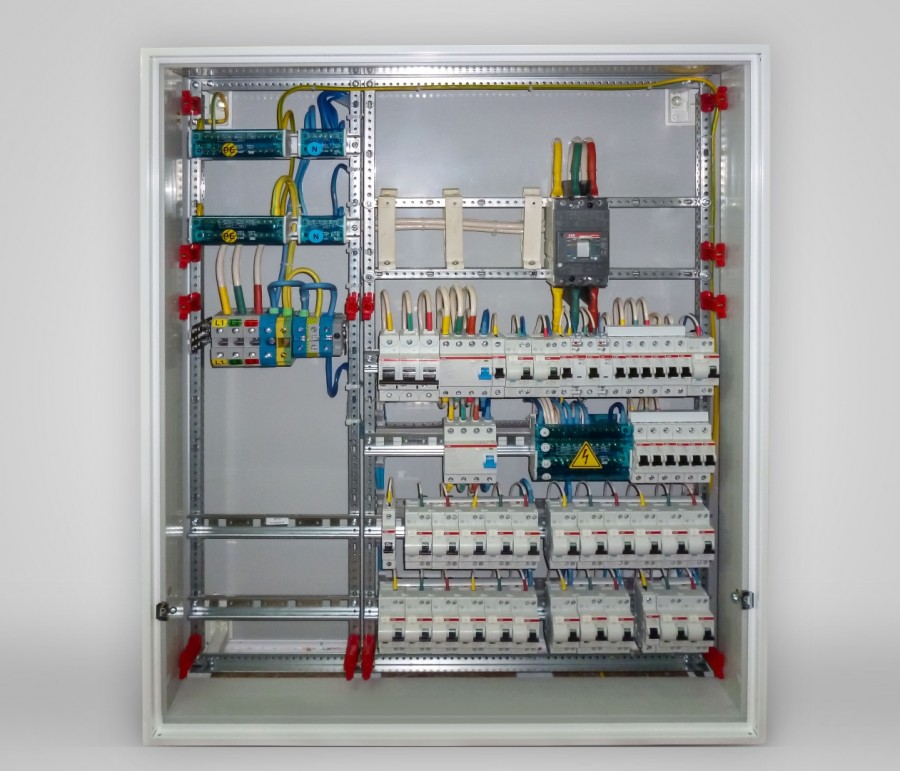

Щит ГРЩ предназначен для ввода силовых линий питания, учета электроэнергии и распределений линий питания для объектов. Устройство также служит для защиты от коротких замыканий и перегрузок в сетях электроснабжения. Если рассматривать иерархию электрощитовых, то ГРЩ находится на самой верхней ступени. Главный распределительный щит чаще всего расположен на территории трансформаторной подстанции (ТП), котельных, производствах.
Устройство, в которое входит комплекс электротехнической автоматики и конструкций, используется для приема вводного силового кабеля, распределения питающих линий для ЩЭ, ЩК, ЩО, ВРУ, учета электроэнергии, защиты линий от перегрузок и короткого замыкания. Устанавливается на вводе жилых, общественных зданий, а также в производственных помещениях (цехах).
Щит АВР оснащен специальной автоматикой. АВР переключает питание с основного источника на дополнительный (генератор), в случае аварии основного поставщика электроэнергии. После устранения аварии, АВР перейдет с генератора на основную линию и через несколько минут генератор будет остановлен. Используется в производственных, торговых, коммунальных зданиях, а также в коттеджах.
Щит этажный (ЩЭ).
Применяется в жилых и административных зданиях для распределения электроэнергии на 1 – 6 квартир. ЩЭ делится преимущественно на три отсека:
Распределительный отсек (модульная автоматика для групп электрических цепей).
Отсек учета (электрические счетчики).
Абонентский отсек (телефон, домофон, TV, радио и пр.).

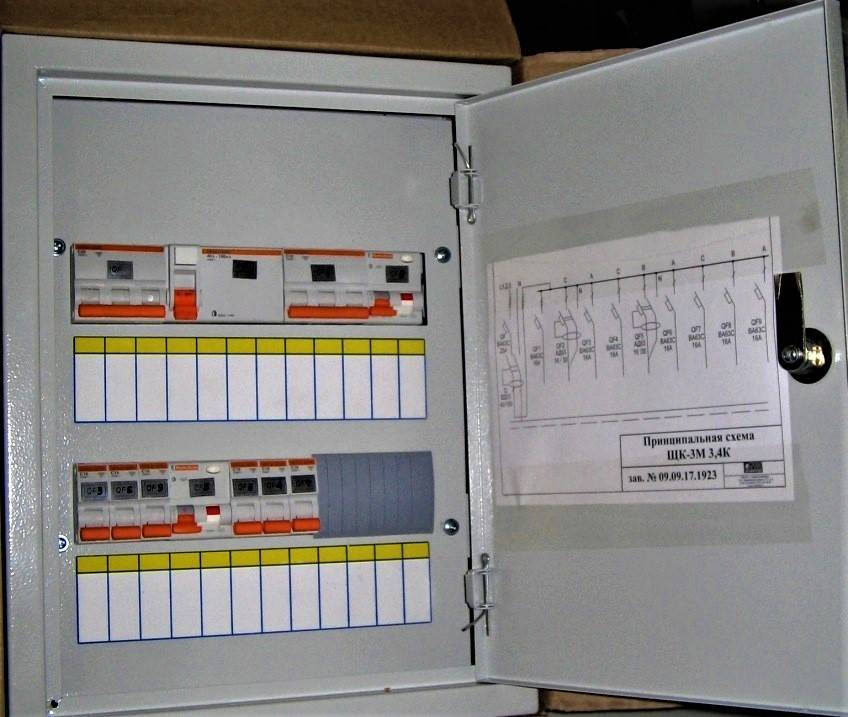

Щит квартирный (ЩК).
Как правило, располагается на вводе в квартиру в районе прихожей. Основное назначение ЩК – это учет электроэнергии, распределение групповых линий питания в квартире, модульная автоматика защищает электрическую цепь от перегрузок и коротких замыканий. ЩК бывают накладной и внутренней установки, металлического и пластикового исполнения.
Щит квартирный подразделяется:
ЩКУ – щит квартирный учетный.
ЩКР – щит квартирный распределительный.
Щит освещения (ОЩ).
Щиты освещения устанавливают в административных, торговых и офисных помещениях, для нечастых оперативных включений и выключений автоматики. ЩО защищает отходящие линии от перегрузок и коротких замыканий.
Щиты освещения подразделяется:
ОЩВ (осветительный щиток с выключателем).
УОЩВ (утапливаемый осветительный щиток с выключателем).
Проходит несколько этапов, среди которых ее генерация и передача по специальным линиям. Заключительной стадией перед непосредственным использованием является поступление в электрический щит, где происходит управление энергией, а также обеспечивается защита при замыканиях и перегрузках. Такие устройства применяются в организации инфраструктуры жилых домов, производственных и общественных помещений. В зависимости от назначения, устанавливается распределительный щит электрический соответствующего типа. На рынке представлен широкий выбор моделей такого оборудования, которые отличаются и по конструкционным параметрам, и по внутреннему устройству.
Щит бесперебойной подачи питания (ЩБП)
ЩБП служит для обеспечения устройств и приборов вычислительной техники, систем управления и контроль медицинского оборудования, сигнализации и прочие системы, которые относятся к 1 категории групп электроснабжения.
Люди, которые часто имеют дело с электрическими щитами, успели заметить, насколько разными эти щиты могут быть. Но чаще всего понять, для каких целей служит отдельно взятый экземпляр можно, если знать, что означают буквенные коды на коробке щита. В этой статье будут рассмотрены самые популярные типы этого оборудования, а так же цели и задачи, которые выполняет каждый отдельный тип электрического щита.
Устройство защитного отключения (УЗО)
Название УЗО, которое создала фирма Schutzapparategesellschaft Paris & Co в 1937 году, с моей точки зрения не точно отражает назначение устройства. Правильнее было бы назвать УЗЧ – устройство защиты человека от поражения электрическим током, для чего оно и предназначено. В необходимости установки УЗО я сомневался и перед принятием решения провел анализ.
Принцип работы УЗО
Внешне УЗО похоже на двухполюсный модульный автомат защиты от короткого замыкания, внутри которого установлен расцепной механизм и дифференциальный трансформатор. По внешнему виду УЗО от автомата отличается только наличием дополнительной кнопки «Тест», служащей для проверки исправности УЗО. Если ее нажать, то УЗО сработает.
Согласно Закону Ома ток на любом участке замкнутой цепи течет одинаковый. Поэтому при подключении любого электроприбора к бытовой электросети величина тока, протекающего по нулевому и фазному проводу кабеля на входе в квартиру равна. Это равенство и контролирует УЗО.
Если человек, случайно, коснется рукой за фазный провод, а другой частью открытого участка тела прикоснется к заземленному токопроводящему предмету, то ток в фазном проводе станет больше, чем в нулевом, на величину тока, протекающего через тело человека. Дифференциальный трансформатор зафиксирует эту разницу и УЗО отключит подачу электроэнергии.
В современных квартирах, в которых все коммуникационные трубы выполнены из пластика, а полы сделаны из непроводящих ток материалов, случайное прикосновение к фазному проводу и заземленной поверхности человека практически исключено. А вот от более реального случая, когда человек прикасаются к нулевому и фазному проводам одновременно, УЗО не защищает.
Как выбрать УЗО
Модельный ряд УЗО для бытовой электропроводки невелик, и практически сводится к четырем типам, отличающимся чувствительностью, а точнее током утечки, при котором срабатывает защита. Выпускаются УЗО на ток утечки 10, 30, 100 и 300 мА. Ток величиной менее 30 мА не является смертельно опасным для человека, и при протекании по его телу вызывает только болевые ощущения. Поэтому УЗО для квартиры и выбирают на ток утечки 30 мА.
УЗО еще отличаются допустимым током нагрузки, при выборе, нужно брать УЗО рассчитанный на ток нагрузки равным или большим, чем у автомата. При токе защиты автомата равном 16-32 А подойдет УЗО на рабочий ток 32 А.
Таким образом, практически для любой квартирной электропроводки подойдет УЗО, рассчитанное на рабочий ток 32 А и ток утечки 30 мА. Как раз УЗО с такими параметрами изображено на фотографии выше.
Что такое устройство защитного отключения (УЗО) и его назначение. Таблица основных технических характеристик и рекомендации для выбора. Достоинства и недостатки электромеханических и электронных УЗО. Электрическая схема электромеханических и электронных УЗО, установка в электрическом щитке. Подробнее…
Необходимость установки УЗО
При установке УЗО в электропроводке появляется дополнительно четыре механических соединения, которые, как показывает практика, нарушают ее работу чаще всего.
В старых электропроводках из-за токов утечек велика вероятность ложных срабатываний УЗО. Ложное срабатывание могут вызвать и некоторые электроприборы из-за особенностей их устройства. В современной электропроводке через контакт в электрической вилке металлическая часть корпуса любого электроприбора автоматически заземляется и в случае попадания фазы на корпус из-за пробоя изоляции, сработает автомат защиты. В дополнение стоит заметить, что все переносные бытовые электроприборы имеют двойную изоляцию.
Таки образом, существующие меры защиты и без УЗО при соблюдении элементарных требований техники безопасности надежно защищают человека от поражения электрическим током.
Проведенный анализ показал, что установка УЗО, это скорее дань моде, чем жизненная необходимость, приводящая к снижению надежности электропроводки в целом и неоправданным затратам.
Виды оборудования по ГОСТ
Согласно законодательно принятым документам, и маленькие боксы на 2 модуля, и большие распределительные шкафы-станции относятся к распределительным щиткам, отвечающим за подключение электрических групп. Со стандартами можно ознакомиться в редакции ГОСТ 32395-2013.
Щитки делятся на квартирные боксы и этажные – по месту установки. Следующее деление – на распределительные и учетно-распределительные. Вторые отличаются установкой счетчика.
Таким образом, можно выделить две большие категории:
- квартирные – групповые и учетно-групповые;
- этажные – распределительные, учетно-распределительные, учетно-распределительно-групповые.
По способу установки все перечисленные виды бывают настенными или встраиваемыми в специально подготовленную нишу.
Если настенный бокс просто закрепляется дюбелями на стене или перегородке, то для встроенного ящика необходимо вырезать или выдолбить нишу определенной глубины
Распределительные коробки защищены от поражения электротоком. По этому показателю они могут относиться к I или II классу.
Некоторые этажные изделия оснащены специальными отсеками для слаботочного оборудования. Квартирные боксы бывают с аппаратом на вводе и без него, рассчитаны на однофазную или трехфазную цепь.
Правильный выбор места установки
При выборе места установки электрического бокса для автоматов необходимо учесть ряд основных параметров и технические характеристики.
Место установки
Перед установкой электрического бокса необходимо определить его место. В зависимости от типа бокса, он может быть установлен внутри дома или на улице.
Виды боксов
Существует несколько видов боксов для электрических автоматов. Основные виды включают в себя готовые модели и модульные боксы, которые можно самостоятельно собрать из модулей.
Технические характеристики
При выборе электрического бокса необходимо обратить внимание на его технические характеристики, такие как монтажные и механические параметры, характеристики соединительной клетки, наличие крепежом и т.д
Примеры мест установки
На практике электрический бокс может быть установлен в разных местах. Например, он может быть установлен в подвале или на чердаке, в гараже или на улице.
Плюсы и минусы разных мест установки
- Установка электрического бокса внутри дома имеет такие преимущества, как защита от погодных условий и более надежная работа оборудования. Однако, такая установка может занимать дополнительное место внутри дома.
- Установка электрического бокса на улице обеспечивает удобство доступа и экономию места внутри дома, но требует дополнительной защиты от погодных условий и взлома.
Важные критерии выбора места установки
- Близость к счетчику электроэнергии и электрическому щитку.
- Учетно-групповые ряды и класс тока.
- Наличие свободного места для установки и расширения.
В итоге, правильный выбор места установки электрического бокса для автоматов имеет большое значение для эффективной и безопасной работы электрооборудования.
Советы мастеров по выбору и сборке
С учетом перечисленных и других характеристик выбрать подходящий бокс даже для обустройства сети в малогабаритной квартире – не такое уж простое дело.
Лучше посоветоваться с квалифицированным электромонтажником и, как минимум, заказать профессиональные проект разводки. Отталкиваясь от схемы, можно проводить и сборку электробокса.
В конструкции будущего щита важна каждая мелочь. В качестве образца – квартирный бокс АВВ.
Это бокс, максимально пригодный для монтажа автоматов без покупки дополнительных деталей. Он стоит дороже, чем металлический ящик без шин и рамки, но гораздо удобнее в монтаже и применении.
На основании корпуса даже есть выдавливаемые лючки для проводки и небольшие пазы для более удобного распределения проводников внутри коробки.
Для установки в стену используют дюбеля, а зазоры между нишей и коробкой замазывают штукатуркой или гипсом. Если рамка с рейками съемная, то все работы по монтажу корпуса можно выполнить вместе со строительными мероприятиями по отделке стены, а сборку бокса – позже.
Опытные мастера советуют не экономить на электроборудовании, которое прослужит не один десяток лет, а купить прочный, надежный, отвечающий стандартам, безопасный бокс
Рекомендуем обратить внимание на продукцию брендов, которые уже давно зарекомендовали себя на российском рынке: ABB, Legrand, Viko, IEK, Makel, Schneider Electric
Разновидности ящиков для монтажа
Ящики для монтажа — неотъемлемая часть электромонтажных работ и используются для крепления различного оборудования и инструментов. В зависимости от назначения и требований, существует несколько разновидностей ящиков для монтажа, каждая из которых имеет свои преимущества и особенности.
1. Прямоугольные ящики
Прямоугольные ящики для монтажа наиболее распространены и универсальны. Они могут использоваться для установки различного оборудования и имеют отверстия для крепления.
2. Круглые ящики
Круглые ящики для монтажа обычно используются для установки приборов, требующих круглого отверстия, таких как выключатели или розетки. Они обладают более компактным дизайном и могут быть установлены в углах или на поверхностях с ограниченным пространством.
3. Блок-ящики
Блок-ящики — это компактные ящики, предназначенные для монтажа блоков розеток или выключателей. Они обычно имеют несколько отверстий для установки нескольких выключателей или розеток в одном блоке.
4. Водонепроницаемые ящики
Водонепроницаемые ящики для монтажа широко применяются во влажных или сырых условиях, таких как ванные комнаты, бассейны или на открытых пространствах. Они обладают особым уплотнителем, который предотвращает проникновение влаги и пыли.
5. Ящики с защитой от погоды
Ящики с защитой от погоды обычно используются для установки на открытом воздухе, где они подвергаются воздействию погодных условий. Они обладают повышенной стойкостью к ультрафиолетовому излучению, влаге и экстремальным температурам.
6. Ящики с огнестойкостью
Ящики с огнестойкостью используются для установки оборудования, которое может оказаться в контакте с огнем или высокими температурами. Они обладают специальной противопожарной оболочкой, которая защищает содержимое от воздействия огня.
7. Ящики с прозрачной крышкой
Ящики с прозрачной крышкой обеспечивают видимость установленного оборудования без необходимости открывать ящик. Это удобно при проведении инспекций, ремонтных работ или обслуживании.
8. Ящики с защитой от электромагнитных помех
Ящики с защитой от электромагнитных помех служат для установки оборудования, требующего защиты от внешних электромагнитных помех. Они обладают электромагнитной экранировкой, которая предотвращает воздействие помех на оборудование.
9. Ящики с вентиляцией
Ящики с вентиляцией предназначены для установки оборудования, требующего постоянной циркуляции воздуха. Они имеют специальные вентиляционные отверстия или решетки, которые обеспечивают надежную вентиляцию внутри ящика.
10. Ящики с разделителями
Ящики с разделителями позволяют разделить внутреннее пространство на отдельные отсеки. Они удобны для организации и сортировки различных компонентов и оборудования.
Выбор определенного типа ящика для монтажа зависит от конкретного назначения, условий эксплуатации, а также требований к безопасности и функциональности. Перед покупкой необходимо учесть все эти факторы и выбрать подходящий ящик для монтажа, который наилучшим образом соответствует задачам и требованиям.
Конструктивные особенности электроящиков
Электротехнические изделия отличаются не только размерами корпуса. Они производятся по требованиям, изложенным в ГОСТ.
Если оборудование зарубежного производства, то оно также должно соответствовать российским стандартам, иначе контролирующая организация просто не разрешит подключать квартиру/дом к питающей электромагистрали.
Внешне конструкция проста – это изделие прямоугольной формы с отверстиями для крепежа и дверцей, просто защелкивающейся или закрывающейся на замок
Если внутри установлены только автоматические выключатели, закрывать дверцу на замок необязательно. Но предохранительные приборы и устройства отключения требуют обязательного запирания бокса.

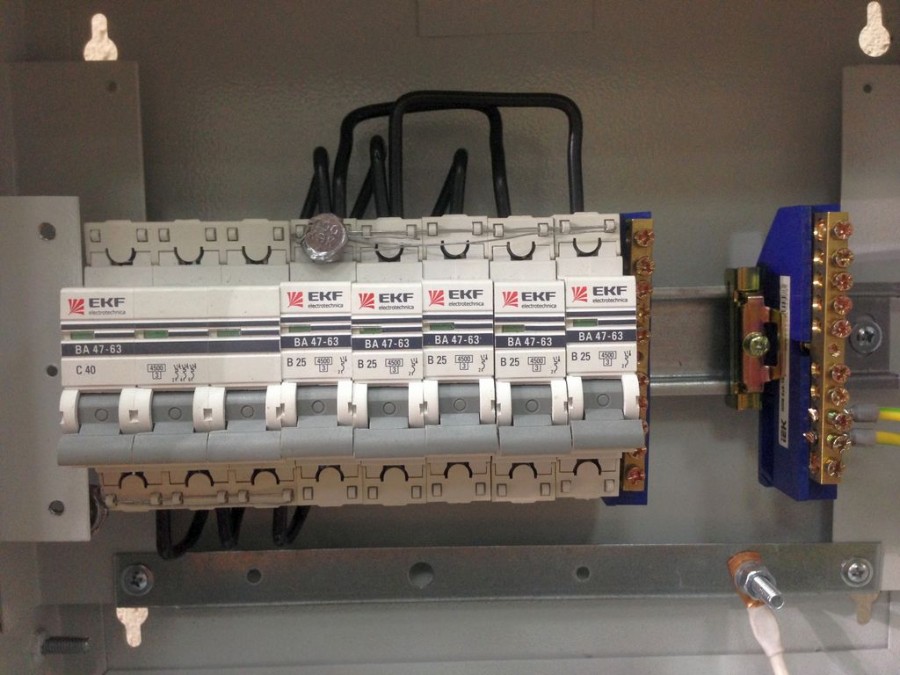

Основные детали коробки для автоматических выключателей:
Корпус из стали или жаропрочного полимера
Заземляющие шины на изолированных подставках
DIN-рейки для монтажа электроустройств
Декоративная защитная панель из пластика
Обязательными являются конструктивные элементы, предназначенные или для подвешивания бокса на поверхность стены, или для встраивания его в нишу.
Варианты монтажа
Важным классифицирующим признаком является месторасположение распределительного щитка. Исходя из способа установки, он может быть:
- Наружным (накладным). Это наиболее встречающаяся модель, оптимально подходящая для прокладывания электрической проводки скрытого и наружного типа в деревянных помещениях (домах, банях). Изготавливается из пластика или металла, имеет немалые размеры, поэтому требует определённого пространства для установки.
- Встраиваемым. Монтируется вровень со стеной, не выпирает, поэтому имеет более эстетичный вид. Отбортовка, имеющаяся на лицевой стороне прибора, делает невидимым технологический стык. Применяется в случаях, когда количество модулей на щитке значительно превосходит число отводящих линий.
Ещё один вариант установки распределительного щитка — напольный — в быту применяется крайне редко. Причина такого редкого использования заключается в очень больших размерах устройства, из-за которых его эксплуатация в домашних условиях становится неудобной. Больше подходит для промышленных предприятий, характеризующихся высокими токовыми нагрузками.
Независимо от способа монтажа, место, где будет располагаться электрический щит, должно отвечать установленным нормам. Оно должно хорошо освещаться (лучше естественным светом) и проветриваться. Расположение вблизи прибора пожароопасных и взрывоопасных веществ недопустимо. Специалисты, занимающиеся обслуживанием электрощитка, должны иметь постоянный лёгкий доступ к нему. Соблюдение этих требований является гарантией безопасной и эффективной работы распределительного оборудования.
Какой лучше выбрать
К выбору необходимо отнестись серьезно. Существует много критериев выбора электрического распределительного щитка, шкафа

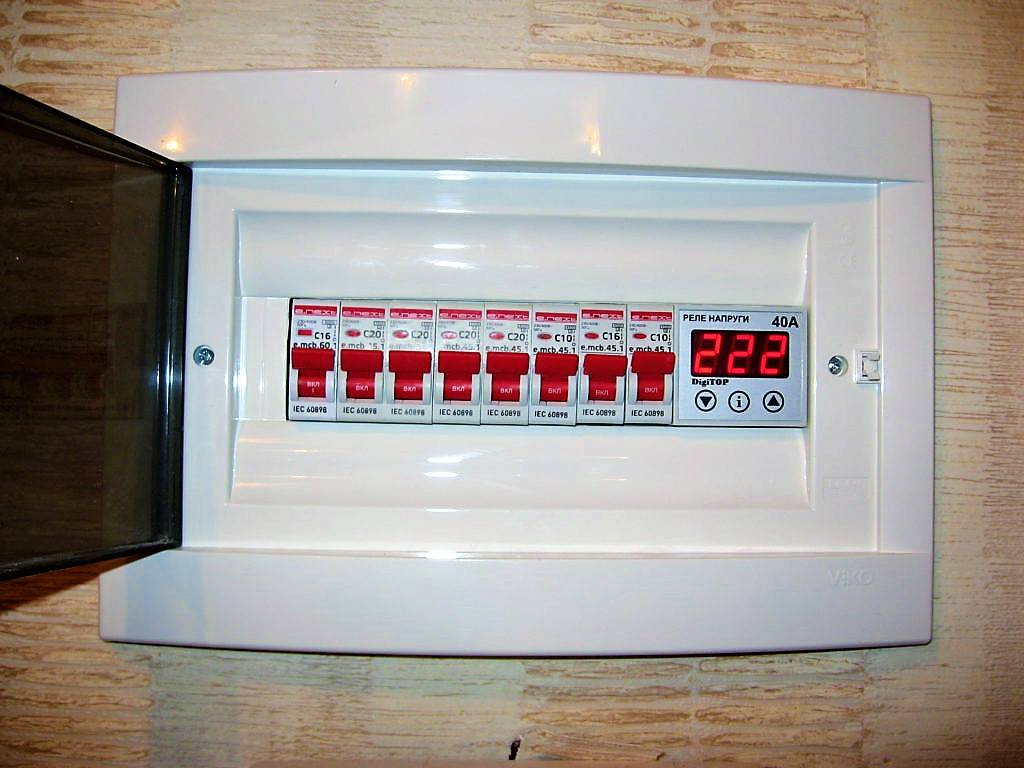

Жильцы домов и квартир отдают предпочтение компактным ящикам, которые, помимо своей прямой функции, выполняют еще и эстетическую, что немаловажно при выборе. Следует определиться, какой будет шкаф: встроенный в нишу стены или внешний. Что касается внутреннего бокса для электрических автоматов, то он смотрится эстетичнее, но его необходимо встраивать во внутренний короб, который необходимо подготовить заранее
Что касается внутреннего бокса для электрических автоматов, то он смотрится эстетичнее, но его необходимо встраивать во внутренний короб, который необходимо подготовить заранее.
Как правило, при монтаже проводки стараются подключать так, чтобы каждый автомат отвечал за различные участки дома. Это делают для того, чтобы не обесточивать весь дом в том случае, если возникла неисправность в проводке на каком-то конкретном участке. Еще это удобно тем, что к этому автомату можно будет подключить довольно большую нагрузку. Например, в кухне используются бытовые приборы, такие как чайник, духовка, различные индукционные печи
И поэтому более важно поставить мощный автоматический выключатель на кухню, чем в зал
Что касается материалов, из которых изготавливают бокс, то они бывают металлические, полиэстеровые и пластиковые. Большинство людей стараются поставить боксы из полиэстера, которые по сравнению с железными и электрическими пластиковыми имеют больше преимуществ. Во-первых, такой бокс намного легче железа и крепче пластика, соответственно, это облегчает монтаж, а также он имеет неплохие противопожарные характеристики. Во-вторых, немаловажным фактором является эстетический вид бокса, который зачастую продается с прозрачными дверцами. Бокс для электрического щитка имеет своеобразный класс защиты IP. Чем выше класс, тем выше защита внутренностей:
- Боксы со степенью изоляции IP20 устанавливают в квартире.
- IP 21−23 отлично подойдут для тех мест, где отсутствует отопление.
- IP44 уже можно устанавливать на улице, но желательно установить дополнительный козырек, соответственно, стоимость повышается в зависимости от класса защиты.
- Существует еще один вид боксов с классом защиты IP54 и 66, которые можно ставить уже на открытых участках, не боясь, что в них попадет влага и содержимое придёт в негодность.
Устройство электрощита
Разработка электрической схемы электрощита полностью зависит от всей проводки здания. Т.е., именно она предопределяет количество автоматических защитных выключателей, их тип, параметры, а также иные элементы и их свойства.
Поскольку в каждом отдельном случае существует целый ряд конкретных особенностей, не будем останавливаться на разработке принципиальной схемы, а только рассмотрим основные, общие конструктивные элементы.
Прежде всего, распределительный щит для частного дома может быть выполнен из металла или пластика. В последнее время все большей популярностью стали пользоваться пластиковые конструкции, они имеют привлекательный внешний вид, меньший вес и цену, однако металлическая конструкция надежнее, служит дольше и выдерживает большие механические нагрузки. Выбор остается за вами.
Корпус конструктивно может быть встраиваемый в нишу, предварительно приготовленную в стене, а также устанавливаться непосредственно на ней.
Встраиваемые конструкции более удобны при монтаже скрытой проводки, они занимают меньше места, не выделяются внешне, смотрятся эстетично и гармонично вписываются в пространство. Однако их монтаж и установка значительно сложнее.
Внутреннее устройство электрощита состоит из следующих основных компонентов:
- Специальная DIN – рейка, на нее устанавливаются все автоматические выключатели и другие устройства управления и защиты;
- Особого рода распределительные токоведущие шины для нулевого и защемляющего провода. Шина земли обозначается «PE», а нулевая – «N»;
- Автоматические выключатели, устройства защитного отключения и другие устройства автоматики и управления, например: освещением, вытяжкой и т.п.;
- Счетчик потребления электроэнергии;
- Провода, соединяющие все элементы электрощита в единую схему.
В некоторых случаях, например в квартирах, в электрощите может не быть счетчика, а кроме того, устанавливаться иные, не указанные блоки автоматики и управления. Крепеж и установку дополнительных элементов необходимо делать в соответствии с инструкцией к этим приборам, она поставляется вместе с ними.
