Требования к монтажу УЗИП
А теперь, когда определено, какие УЗИПы и где применять, можно рассмотреть некоторые особенности их использования. Устройства для защиты по питанию могут иметь три типа подключения:
— Т-образный (параллельный), когда УЗИП подключается параллельно питающей цепи. Рабочий ток при этом через устройство защиты не идёт, т.е. вы можете его использовать при любой мощности системы электроснабжения. Сечение соединительных проводников должно выбираться в соответствии с рекомендациями производителя УЗИП.
— последовательный, когда УЗИП ставится в разрыв питающего провода. В этом случае устройство защиты должно иметь номинальный ток нагрузки IL больше максимального рабочего тока цепи, в которую оно установлено.
— V-образный тип подключения, когда рабочий ток цепи протекает по шунту, установленному внутри УЗИП (7). С точки зрения защиты от импульсных перенапряжений это оптимальная конфигурация.
V-образное подключение

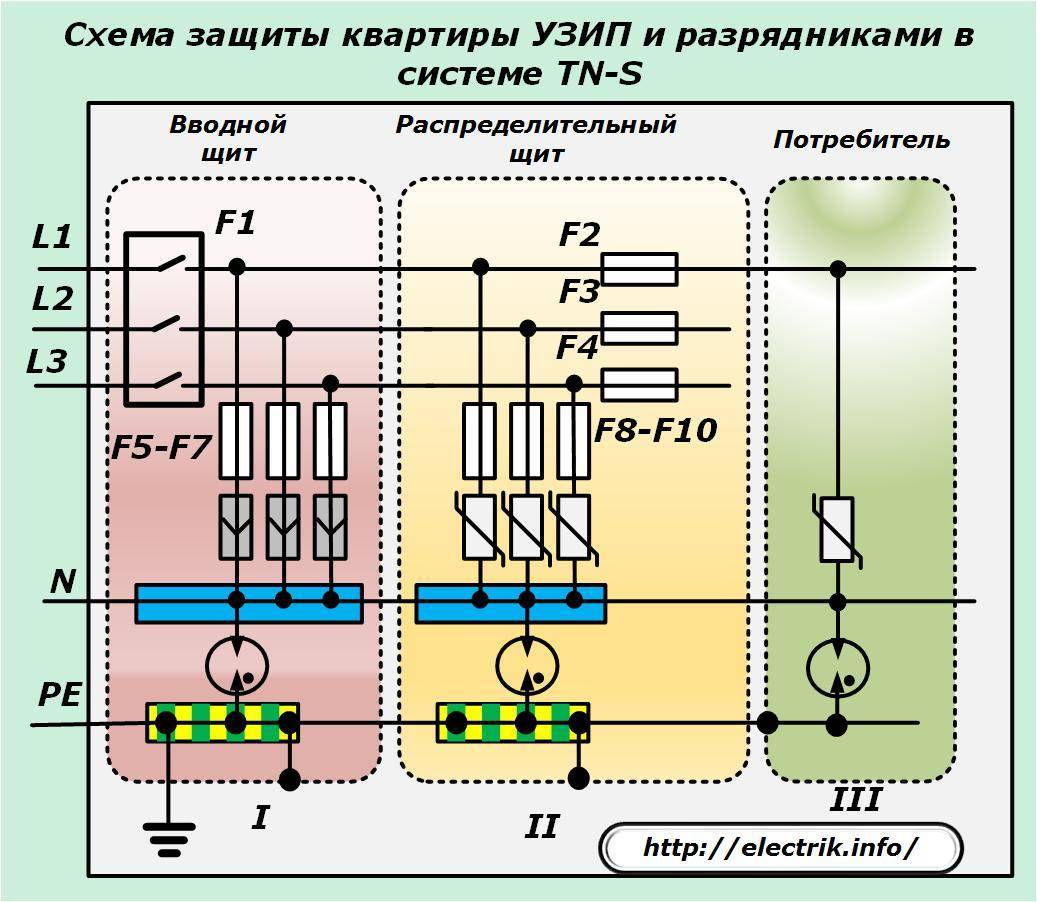

Типовая схема Т-образного (параллельного) подключения УЗИП 1+2 класса в сеть TNC-S приведена на 8.
Т-образное подключение УЗИП
Здесь есть одна тонкость, связанная с применением плавких вставок FU 1-3. Существуют рекомендованные производителем УЗИП номиналы данных устройств, например, для УЗИП 1+2 ступени с импульсными токами 25кА (10/350) на фазу оптимальными являются вставки 125А по характеристике gG/gL. При этом номинале через плавкую вставку может пройти импульс 25 кА (10/350) и она останется целой. Если взять вставку меньшего номинала, УЗИП будет недоиспользован, т.к. при приходе мощного импульса плавкая вставка сгорит и исключит из работы вполне исправный УЗИП. Т.е. система защиты будет работать только при импульсах, значительно слабее тех, на которые рассчитан УЗИП. По рекомендациям МЭК номинал входного защитного устройства ВА должен быть на ступень больше, чем номинал предохранителей FU 1-3. В случае невозможности выполнения такого требования, предохранители FU 1-3 можно не устанавливать. При V-образном и последовательном соединении эти дополнительные предохранители отсутствуют в принципе.
Ещё одна особенность Т-образного монтажа УЗИП заключается в том, что длина соединительных проводов между УЗИП и точкой присоединения к сети не должны превышать 0,5м (ГОСТ Р 50571.26-2002). Это связано с тем, что микросекундный импульс перенапряжения является высокочастотным сигналом и имеет очень крутой фронт. А любой проводник, кроме активного сопротивления, имеет ещё и индуктивное. Оно очень маленькое, примерно 1 мкГн/м при сечении провода 16 кв.мм, и на промышленной частоте им обычно пренебрегают. Но при крутизне фронта тока (dI/dt) 1кА/мкс на каждом метре провода падает 1кВ. И это напряжение складывается с остаточным напряжением УЗИП и прикладывается к оборудованию (9). При этом амплитуда импульса может значительно превысить допустимые для данного оборудования значения.
Именно по этой причине нельзя устанавливать вместо предохранителей FU 1-3 автоматические выключатели. Каждый автоматический выключатель содержит катушку индуктивности, стоящую последовательно в рабочей цепи. И в случае их использования при приходе импульса основное напряжение упадёт на автоматическом выключателе, а УЗИП при этом будет работать неэффективно. В результате такое подключение не обеспечит защиту оборудования.
Ещё один вопрос, который обычно встает перед инженером – нужно ли применять УЗИП 2 или 3 класса после устройства типа 1+2, установленного во вводном щите? Ведь уровень напряжения защиты у этого устройства (Up) не более 1,5кВ, что не превышает уровень, характерный для 3 класса. Ответ — не обязательно, если расстояние по кабелю от УЗИП 1+2 класса до защищаемого оборудования не более 15-20м и рядом нет источников сильных наводок. Если же расстояние более 20 метров, то устанавливать необходимо, т.к. ситуация может развиваться, как на 10. Здесь пришедший импульс перенапряжения ограничивается УЗИП до 1,5кВ, а уже внутри здания на него накладывается помеха, наведённая от различного мощного электротехнического оборудования. Сами по себе уровни этих помех не превышают допустимый для защищаемого оборудования, но вместе эти перенапряжения могут привести к сбоям и даже выходу оборудования из строя.
Стоит отметить, что для эффективной защиты от перенапряжений расстояние от места подключения УЗИП 2 или 3 класса до защищаемого оборудования не должно превышать 5м.
Защита от обгорания или обрыва нуля
Итак, обрыв и отгорание нейтрального проводника является очень опасным и довольно частым происшествием. Есть ли необходимость в защите электросети от этого негативного явления? Конечно же, есть! Защита от отгорания «нуля» в трехфазной сети позволит вам сохранить свою дорогостоящую бытовую технику в рабочем состоянии. Защита от обрыва «нуля» в однофазной сети обеспечит вашу личную безопасность. Все эти виды обеспечения безопасности человека и бытовых электроприборов от последствий, возникающих при обрыве нейтрального проводника, выполняются с использованием специального оборудования и приемов электромонтажа, которые мы рассмотрим ниже.
- Реле максимального и минимального напряжения. Это основное устройство, которое следует использовать для защиты электросетей от обгорания или обрыва нулевого проводника. Применяется на всех типах недвижности. Промышленность изготавливает модели реле напряжения как для однофазных, так и трехфазных сетей. Принцип действия устройства заключается в разрыве цени электроснабжения при отклонении величины напряжения в сети сверх установленных значений.
- УЗИП — ограничитель перенапряжения. Это устройство для защиты и отключения оборудования при перенапряжении в электропроводке, возникающего вследствие обрыва или отгорания «нуля», удара молнии и по некоторым другим причинам. В основном используется в частных домовладениях. Принцип работы устройства заключен в увеличении собственного внутреннего сопротивления электротоку при больших перепадах напряжения.
- Устройство защитного отключения (УЗО). Такой модуль, имеющий сокращенное название УЗО, способен создать эффективную защиту для человека от удара электрическим током при обрыве нейтрального проводника в однофазных линиях. УЗО мгновенно обесточит сеть при попадании фазы на нулевой провод в том случае, если заземление бытовых приборов выполнено с нарушением ПУЭ (правил устройства электроустановок).
- Дифференциальный автомат с расширенными функциями. Дифавтомат — это защитное модульное устройство, позволяющее одновременно отключать фазу и нейтральный провод при возникновении любых аварийных ситуаций. Этот модуль совмещает в своей конструкции автоматический выключатель при КЗ (коротком замыкании) в нагрузке и защитное устройство (УЗО). При обгорании «нуля» в магистральных сетях с тремя фазами и обрыве нулевого провода в однофазных линиях он способен защитить электрические приборы и другую технику от выхода из строя, а человека от удара электротоком.
- Многократное повторное заземление. Этот технологический прием способен защитить бытовые приборы и человека от последствий обрыва и обгорания «нуля», но он сложен в исполнении, решает ограниченный спектр задач и применяют его в основном специалисты энергоснабжающих организаций на магистральных линиях электропередач.
Для чего нужно подключение УЗИП?
Для того чтобы защитить электрическую сеть и подключаемые к ней приборы от мощных импульсов тока и резких перепадов напряжения, устанавливается устройство для защиты линии и оборудования от импульсных напряжений (сокращенное обозначение – УЗИП). Оно включает в себя один или несколько нелинейных элементов. Подключение внутренних компонентов защитного устройства может производиться как в определенной комбинации, так и различными способами (фаза-фаза, фаза-земля, фаза-ноль, ноль-земля). В соответствии с требованиями ПУЭ установка УЗИП для защиты сети частного дома или другого отдельного здания производится только после вводного автомата.
Наглядно про УЗИП на видео:
https://www.youtube.com/watch?v=Xp-bwkpuQBA
Принцип действия
Принцип действия УЗИП основан на ослаблении скачка напряжения до значения, которое выдерживают подключенные к сети приборы. Другими словами, данное устройство еще на вводе в дом сбрасывает излишки напряжения на контур заземления, тем самым спасая от губительного импульса дорогостоящее оборудование.
Определить состояние устройства защиты достаточно просто:
зеленый индикатор – модуль рабочий
красный – модуль нужно заменить
При этом не включайте в работу модуль с красным флажком. Если нет запасного, то лучше его вообще демонтировать.
УЗИП это не всегда одноразовое устройство, как некоторым кажется. В отдельных случаях модели 2,3 класса могут срабатывать до 20 раз!
Как выполняется зануление электрооборудования
Далее расскажем о том, откуда защитное зануление попадает в наш дом, и рассмотрим его путь от трансформаторной подстанции и безопасно ли выполнять зануление в квартире. Начинается такое зануление с глухозаземлённой нейтрали — соединенной с заземляющим устройством нейтрали силового трансформатора.
Нейтраль вместе с трехфазной линией сначала попадает во вводной шкаф. Оттуда же она распределяется по находящимся на этажах электрическим щиткам.
От нее берется рабочий ноль, образующий вместе с фазой привычное для нас фазное напряжение. Название «рабочий ноль» связано с тем, что он используется для работы электроустановок или электроприборов.
Взятым с электрощитка защитным отдельным нулем, имеющим электрическое соединение с глухозаземлённой нейтралью, и образуется защитное зануление. Необходимо обязательно знать, что в цепи защитных зануляющих проводников никаких коммутационных аппаратов (автоматов, рубильников и т.п.), а также предохранителей быть не должно.
Особенности настройки РКН
Реле напряжения имеют три основные настройки:
- Установка порогового срабатывания по максимальному значению – Umax.
- Установка минимального значения, при котором происходит срабатывание устройства – Umin.
- Установка времени задержки коммутации после нормализации параметров электрической сети.
При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.
Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.
Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.
Общие рекомендации по установке реле контроля напряжения
РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:
- Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
- Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
- При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.
Схемы подключения однофазных реле контроля напряжения
В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.
Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.
Этапы работ:
- Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
- Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
- Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
- Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
- Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
- Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
- Включить РКН и выставить пороговые значения и время задержки включения.

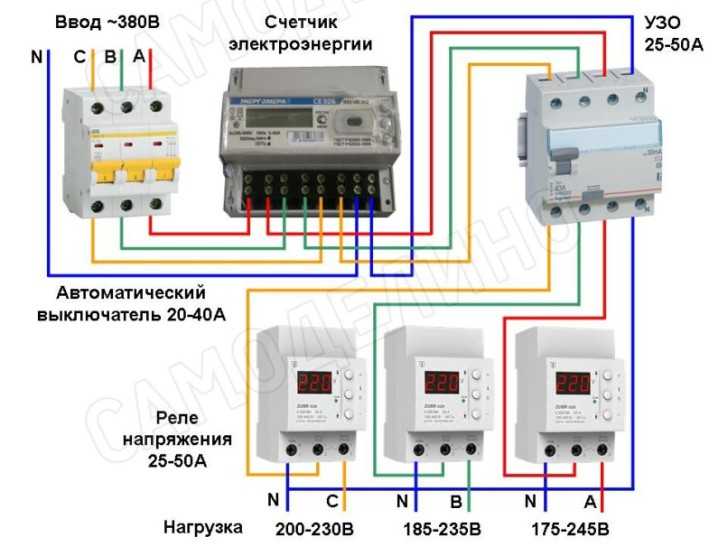

Схема подключения трехфазных РКН в электрическую цепь
Трехфазные реле контроля напряжения могут подключаться двумя способами:
- Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
- Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.
Проверка работоспособности реле контроля напряжения
Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.
Виды ограничителей перенапряжения на варисторах
Принцип работы этих компактных приборов одинаковый, описан выше, существенные отличия имеются по следующим признакам:
- Материал изоляции может быть фарфоровый или полимерный;
- Конструкция одной или несколькими съемными колодками;
- Величине порогового напряжения срабатывания;
- Конструкция для мест установки может быть под дин-рейку или цилиндрическая для вставки в предохранительные разъемы.
Модульные ОПН, для крепления на дин рейку, однофазные и трехфазные
Модели, которые сделаны под дин-рейку бывают для одной или трехфазной сети, они так же разделяются по классам:
- С – ставятся в распределительном щите дома или квартиры;
- В – устанавливаются после розетки на конкретное оборудование, если есть риски что приборы класса «С» сработают не эффективно;
- D – подключаются перед высокочувствительной радиотехнической, электронной техникой, бытовыми приборами в качестве защиты от перенапряжения и фильтра наводимых в электросетях радиопомех.
Основные требования к каждому классу УЗИП
| параметры | ОПН 1 класса | ОПН 2 класса | ОПН 3 класса |
| U — Наминальное | 400В | 400В | 230В |
| Номинальный ток разряда | 30 кА | 20кА | 5кА |
| Максимальный ток разряда | 60 кА | 40 кА | 10 кА |
| Порог напряжения срабатывания | 2 кВ | 1.8 кВ | 1 кВ |
| Время сработки | 25 нс | 25 нс | 25 нс |
| Количество полюсов | 1-4 | 1-4 | 1-4 |
| Сечение проводов мм2 | 4 — 16 | 4 — 16 | 4- 16 |
Ограничитель импульсных перенапряжений
- Преимущества в использовании ОПН
- Технические характеристики ОПН
- Устройство ограничителей импульсных перенапряжений
- Защита от импульсных перенапряжений
Среди множества защитных устройств широко известен такой высоковольтный аппарат, как ограничитель импульсных перенапряжений. Импульсные перенапрежения возникают в результате нарушений в атмосферных или коммутационных процессах и способны нанести серьезный вред электрооборудованию.
Основным средством защиты дома при попадании молнии служит громоотвод или молниеотвод. Но он не способен справиться с разрядом, проникшим в сеть через воздушные линии. Поэтому проводник, принявший на себя этот импульс, становится основной причиной выхода из строя электрооборудования и домашней аппаратуры, подключенной к данной сети. Чтобы избежать подобных неприятностей рекомендуется их полное отключение на период грозы. Гарантированная защита обеспечивается путем установки ограничителей перенапряжения (ОПН).
Преимущества в использовании ОПН
В обычных средствах защиты установлены карборундовые резисторы, а также соединенные последовательно искровые промежутки. В отличие от них в ОПН устанавливаются нелинейные резисторы, основой которых является окись цинка. Они объединяются в общую колонку, помещенную в фарфоровый или полимерный корпус. Таким образом, обеспечивается их эффективная защита от внешних воздействий и безопасная эксплуатация устройства.
Особенности конструкции оксидно-цинковых резисторов позволяют выполнять ограничителям перенапряжения более широкие функции. Они свободно выдерживают, независимо от времени, постоянное напряжение электрической сети. Размеры и вес ОПН значительно ниже, чем у стандартных вентильных разрядников.
Технические характеристики ОПН
Основной величиной, характеризующей работу ограничителя перенапряжения ОПН, является максимальное действие рабочего напряжения, которое может подводиться к клеммам прибора без каких-либо временных ограничений.
Ток, проходящий через защитное устройство под действием напряжения, называется током проводимости. Его значение измеряется в условиях реальной эксплуатации, а основными показателями служит активность и емкость. Общая величина такого тока может составлять до нескольких сотен микроампер. По этому параметру оцениваются рабочие качества ОПН.
Все импульсные ограничители способны устойчиво переносить медленно изменяющееся напряжение. То есть, они не должны разрушаться в течение определенного времени при повышенном уровне напряжения. Значения, полученные при испытаниях, позволяют настроить защитное отключение прибора по истечению установленного срока.
Величина предельного разрядного тока является максимальным значением грозового разряда. С ее помощью устанавливается предел прочности импульсного ограничителя при прямом попадании молнии.
Нормативный ресурс ОПН определяется и токовой пропускной способностью. Он рассчитывается для работы в наиболее тяжелых условиях, когда присутствуют максимальные грозовые или коммутационные перенапряжения.
Устройство ограничителей импульсных перенапряжений
Производители электротехники пользуются технологией и конструкторскими решениями, которые применяются в других электроустановочных изделиях. Прежде всего, это материал корпуса и габаритные размеры, внешний вид и прочие параметры. Отдельно решаются технические вопросы, связанные с установкой ОПН и его подключением к общим электроустановкам потребителей.
Существуют отдельные требования, предъявляемые именно этому классу устройств. Корпус ограничителя перенапряжений должен обеспечивать защиту от прямых прикосновений. Полностью исключается риск возгорания защитного устройства из-за перегрузок. При его выходе из строя на линии не должно быть коротких замыканий.
Современный ограничитель импульсных перенапряжений оборудуется простой и надежной индикацией. К нему может подключаться сигнализация дистанционного действия.
Устройство и принцип действия
Ограничитель перенапряжения является безыскровым разрядником.
Устройство ограничителя перенапряжения
Основной элемент ОПН — варистор ( varistor, от англ. Vari(able) (Resi)stor — переменное, изменяющееся сопротивление). Основная активная часть ОПН состоит из последовательного набора варисторов, соединенных последовательно в «колонку». В зависимости от требуемых характеристик ОПН и его конструкции ограничитель может состоять из одной колонки или из ряда колонок, соединённых последовательно либо параллельно. Отличие материала варисторов ОПН от материала резисторов вентильных разрядников состоит в том,
что у нелинейных резисторов ограничителей перенапряжения присутствует повышенная пропускная способность, а также высоконелинейная вольт-амперная характеристика (ВАХ), благодаря которой возможно непрерывное и безопасное нахождение ОПН под напряжением, при котором обеспечивается высокий уровень защиты электрооборудования. Данные качества позволили исключить из конструкции ОПН искровые промежутки.
Материал нелинейных резисторов ОПН состоит в основном из оксида (окиси) цинка — ZnO и оболочки в виде глифталевой эмали, повышающей пропускную способность варистора. В процессе изготовления оксид цинка смешивается с оксидами других металлов. Варисторы на основе оксида цинка являются системой, состоящей из последовательно и параллельно включённых p – n переходов. Именно эти p – n переходы определяют нелинейность ВАХ варистора.
ОПН конструктивно представляет собой колонку варисторов, заключенных в высокопрочный полимерный корпус из высокомолекулярного каучука (в случае полимерной изоляции прибора), либо колонку варисторов, прижатую к боковой поверхности стеклопластиковой трубы, расположенной внутри фарфора (в случае фарфоровой изоляции). В ОПН с полимерной изоляцией пространство между стеклопластиковой трубой и колонкой варисторов заполняется низкомолекулярным каучуком , а сама стеклопластиковая труба имеет расчетное количество отверстий для обеспечения взрывобезопасности конструкции при прохождении токов короткого замыкания. У ограничителей перенапряжений с фарфоровой изоляцией на торцевых сторонах покрышки располагают мембраны и герметизирующие резиновые уплотнительные кольца, а на фланцах устанавливают специальные крышки с выхлопными отверстиями. На крышке ограничителя перенапряжений имеется контактный болт для подключения к токоведущей шине. ОПН снабжён изолированной от земли плитой основания. Внутренняя стеклопластиковая труба, мембраны и крышки обеспечивают взрывобезопасность конструкции при прохождении токов
короткого замыкания.
Принцип действия
Защитное действие ограничителя перенапряжений обусловлено тем, что появление опасного для изоляции перенапряжения, вследствие высокой нелинейности резисторов через ограничитель перенапряжений протекает значительный импульсный ток, в результате чего величина перенапряжения снижается до уровня, безопасного для изоляции защищаемого оборудования.
В нормальном рабочем режиме ток через ограничитель имеет емкостный характер и составляет десятые доли миллиампера. Но при возникновении перенапряжений резисторы ОПН переходят в проводящее состояние и ограничивают дальнейшее нарастание перенапряжения до уровня, безопасного для изоляции защищаемой электроустановки. Когда перенапряжение снижается, ограничитель вновь возвращается в непроводящее состояние.
Вольт-амперная характеристика ограничителя состоит из 3 участков:
- – область малых токов;
- – область средних токов;
- – область больших токов.
Вольт-амперная характеристика ОПН.
В первой области варисторы работают под рабочим напряжением, не превышающим наибольшее допустимое рабочее напряжение (сопротивление варисторов велико, через них протекает очень малый ток утечки). В режим средних токов варистор переходит при возникновении перенапряжения в сети. При этом на границе 1 и 2 областей происходит перегиб ВАХ, сопротивление варисторов существенно уменьшается и через них протекает кратковременный импульс тока. Варистор поглощает энергию импульса и рассеивает её в окружающее пространство в виде тепла. За счёт поглощения энергии, импульс перенапряжения резко падает. Третья область для ограничителя является аварийной, сопротивление варисторов в ней вновь резко возрастает.
Устройства для решения проблемы
В современном мире существует множество различных устройств для защиты от перенапряжения в сети, которые несложно подключить своими руками. Изделия могут эффективно справляться не только с перепадами напряжения, но и со сверхтоками, которые также губительно влияют на домашнюю проводку.
Среди наиболее полезных для применения в доме и квартире выделяют:
- Стабилизатор. Является своего рода предохранителем, который контролирует напряжение в сети и в случае его предельно допустимого отклонения, отключает электричество в доме. К примеру, на своем опыте могут сказать, что стабилизатор не раз спасал нашу бытовую технику от перепадов, вызванных сварочными работами, проходящими вблизи. Устройства имеют диапазон от 150 В и до 240 В (как пример). Как только значение выйдет из данного диапазона, аппарат выключится. В то же время, когда все стабилизируется, устройство защиты снова включится. О том, как подключить стабилизатор напряжения. мы рассказывали в соответствующей статье!
- Реле. Вы наверняка не раз сталкивались с данными устройствами, которые являются миниатюрной версией стабилизатора. Чаще всего реле напряжения используется для защиты от перенапряжения одного определенного агрегата, к примеру, компьютера. Работает по такой же схеме, как и предыдущий вариант. Может быть представлен в виде электрической вилки (к примеру, ЗУБР), удлинителя и отдельного аппарата (всем известный Барьер), которое крепится на DIN-рейку щита. О том, как выбрать реле напряжения мы рассказывали в отдельной статье.
- Устройство защитного отключения. Широко применяется для защиты сети в домашних условиях, что вызвано высоким качеством работы и небольшой стоимостью. УЗО должно работать в паре со специальным датчиком ДПН, который будет подавать сигнал на отключение, если обнаружит перенапряжение в сети. Вместо этого можно использовать альтернативный вариант для защиты дома — устройство защиты многофункциональное. О том, как работает УЗМ-51М и как его подключить, мы рассказали в отдельной статье.
- Источник бесперебойного питания. Опять-таки, на своем опыте подтвержу его эффективность. Более десяти раз ИБП спасал мой компьютер от резкого выключения при срабатывании стабилизатора. «Бесперебойник» имеет небольшую стоимость, поэтому купить такой вариант защиты от перенапряжения при наличии ПК крайне необходимо.
- УЗИП. От импульсных напряжений (возникают во время грозы и могут вывести технику из строя) можно защититься, установив в доме УЗИП. Данный аппарат является достаточно популярным на сегодняшний день и широко применяется как в быту, так и на производстве. Более подробно о том, что такое УЗИП и как он работает, мы рассказали в отдельной статье, с которой настоятельно рекомендуем ознакомиться. Следует отметить, что УЗИП могут также называть модульными ограничителями перенапряжения (ОПН).
Купив все эти устройства для защиты от перенапряжения в сети 220 и 380 Вольт можно не беспокоиться о том, что пострадает бытовая техника, электропроводка и главное – Ваша жизнь в опасной ситуации.
Видео пример срабатывания ДПН и УЗО
Общая информация
Такое устройство защиты предназначено для установки в низковольтные (до 1000 В) силовые сети бытового и промышленного назначения. УЗИП обладает следующими достоинствами:
- Техническая совершенность;
- Эффективность и надежность защиты;
- Невысокая стоимость.
Эти факторы позволяют установить устройство в каждом доме или квартире, и обеспечить надежную защиту всего электрооборудования от импульсных скачков напряжения.
Принцип работы
Основным элементом УЗИП является варистор, который выполнен из специального проводника. Уникальность разработки заключается в способности варистора пропускать электроток при многократно возросшем напряжении. При возникновении импульса сопротивление варистора падает до сотых долей Ома. В результате этого происходит шунтирование нагрузки, преобразование и рассеивание поглощенного импульса в виде тепловой энергии (нагревание корпуса).
В большинстве моделей предусмотрено индикаторное окно, через которое можно визуально определить, является ли варистор работоспособным. Также в устройство защиты установлен предохранитель от сверхтоков.
Классификация
Нормативные акты предписывают установку трехуровневой защиты от импульсных перенапряжений. Для этого выпускаются и применяются УЗИП трех видов:
- Класс B. Устройство этого типа устанавливается на ВРУ или ГРЩ и предназначено для выравнивания входящего потенциала при прямом попадании молнии или возникновении коммутационных перенапряжений. При воздушном вводе и наличии громоотвода установка этого типа УЗИП обязательна;
- Класс C устанавливается на вводе в местах, где отсутствует вероятность прямого грозового разряда и при подземном вводном кабеле. Также такое устройство рекомендуется для подключения в качестве второго уровня защиты в жилых помещениях. В этом случае УЗИП обеспечивает защиту внутренней проводки, коммутационных соединений и розеточных групп от остаточного перенапряжения;
- Класс D предназначен для монтажа во внутренних электрощитах или непосредственно перед потребителем (электроприбором). Выполняет функцию защиты потребителей от остаточного перенапряжения, прошедшего предыдущие ограничители.
Ограничители перенапряжения D класса отличаются компактными размерами и могут быть выполнены в различном исполнении. Часто их устанавливают в распределительных коробках или на отдельную розеточную группу, к которой подключены электронные приборы.
Наиболее популярными считаются ограничители серии ОПС1, которым отдают предпочтение профессиональные электромонтажники. Рассмотрим эти устройства более подробно.
Формирование однофазной и трехфазной сетей и обрыв нуля
Как известно, мощные потребители (в данном случае – многоквартирные дома) питаются от трехфазной сети, в которой есть три фазы и ноль. Про эту систему я уже писал подробно в статье про отличия трехфазного питания от однофазного, вот картинка оттуда:
Напряжения в трёхфазной системе
Рассмотрим этот вопрос ещё раз, только с другой стороны.
Вот как выглядит упрощенно схема подвода питания в этажный щиток:
Система питания, без обрыва нуля. Резисторами обозначены условно три квартиры.
Фазные провода L1, L2, L3, на которых присутствует напряжение 220В по отношению к нейтральному проводу N, обозначены красным цветом, поскольку они представляют опасность. Заземление РЕ показано внизу, его провод соединяется в распределительном устройстве на вводе в здание с нейтралью.
