Разновидности и особенности подключения электрических вилок

Типы электрических розеток и вилок со всего мира

Тип А – это американская электрическая розетка и вилка. Она имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, а также в Японии. А так же везде, где напряжение составляет 110 В.

Тип B – это тот же разъем типа A, но с дополнительным круглым контактом заземления. Используется обычно в тех же странах, что и разъем типа А.Тип C – это европейская розетка и вилка. Имеет два круглых параллельных между собой контакта. Она не имеет третьего контакта заземления. Это самая популярная в Европе розетка, кроме Соединенного Королевство, Ирландии, Мальты и Кипра. Используется там, где напряжение составляет 220 В.

Тип D – это старый британский стандарт с тремя круглыми контактами, установленными в форме треугольника при этом один из контактов толще двух других. Этот стандарт розеток используется для максимального тока, используется в Индии, Непале, Намибии и на Шри-Ланке.

Тип E – это вилка с двумя круглыми контактами и отверстием под контакт заземления, который находится в гнезде розетки. Этот тип розеток используется в настоящее время в Польше, во Франции и в Бельгии.

Тип F – этот стандарт похож на тип E, но вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъёма. Этот тип розеток используется, например, в Германии, Австрии, Голландии, Норвегии и Швеции.

Тип G – это британская розетка с тремя плоскими контактами. Используется в настоящее время в Великобритании, Ирландии, на Мальте, на Кипре, в Малайзии, Сингапуре и Гонконге. Примечание – этот тип розетки часто выпускается с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что нужно сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.

Тип H – этот разъем розетки используется только в Израиле и в секторе Газа. Имеет три плоских контакта, или в более ранней версии круглые контакты организованы в форме буквы В. Не совместима ни с какой другой вилкой. Предназначена она для значений напряжения 220 В и тока до 16 А.

Тип I – это австралийская розетка, она имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу – в форме буквы В. Есть также в версии с контактом заземления. Этот тип розетки используется в Австралии, Новой Зеландии, Папуа-Новой Гвинеи и Аргентине.

Тип J – это швейцарская вилка и розетка. Похожа она на вилку типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Используется в Швейцарии и за ее пределами в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.

Тип K – это датская розетка и вилка, она аналогична популярной европейской розетке типа C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в основном в Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.

Тип L – это итальянская вилка и розетка, она аналогична популярной европейской розетке типа C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такая розетка в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.

Тип М – это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания устройств током до 15 А. Используется в ЮАР, Свазиленд и Лесото.

Общие аббревиатуры, относящиеся ко всем электроустановочным изделиям

Что такое розетки и выключатели с/у? Что такое розетки и выключатели сп?

Это розетки и выключатели скрытой установки (С/У), они же розетки для скрытой проводки (СП), т. е. встраиваемые, утапливаемые в стену.

Как это выглядит?

На фото: белая розетка скрытой установки с заземлением в однопостовой рамке Florence. Какие еще бывают розетки и выключатели, кроме изделий скрытой установки (или изделий для скрытой проводки)? Розетки и выключатели могут быть открытой установки, они же навесные розетки и выключатели, см. п.2.

Что такое розетки и выключатели о/у? Что такое розетки и выключатели оп?

Это розетки и выключатели открытой установки (они же розетки для открытой проводки), т.е. навешиваемые на стену.

Как это выглядит?

На фото: белая розетка открытой установки с заземлением стороннего производителя. Какие еще бывают розетки и выключатели, кроме изделий открытой установки (или изделий для открытой проводки)? Розетки и выключатели могут быть скрытой установки, они же встраиваемые розетки и выключатели, см. п.1.

Что такое розетки и выключатели опт. уп.?

Это розетки и выключатели в оптовой упаковке.

Как это выглядит?

На фото: картонная упаковка электроустановочных изделий Florence, внутри нее – электроустановочные изделия одного и того же артикула в полимерных блистерах. Как еще могут быть упакованы розетки и выключатели, кроме оптовой упаковки? Они могут иметь индивидуальную упаковку, например, они могут быть упакованы в прозрачный полимерный блистер. Как правило, блистер – это упаковка, предназначенная для удобного размещения изделия на крючках или на стеллажах гипермаркета.

Как устроена электрическая вилка

На протяжении долгого времени в разных странах создавались свои стандарты на штепсельные разъемы. Закупка иностранного электрооборудования создавала трудность для его подключения к отечественным розеткам.

Кроме того, разрабатывались новые модели вилок и розеток, которые вносили еще больше путаницы. На сегодняшний день в магазинах можно купить как старые советские штепсельные разъемы, так и новые импортные.

Поэтому в этой статье будет рассмотрена инструкция по замене электрической вилки разных стандартов.

Рассмотрение основных частей вилки поможет понять, как правильно поменять вилку на проводе. Любая вилка состоит из следующих частей:

• корпус;
• контакты;
• в разборных вилках есть зажимы для провода.

Основная задача корпуса – защитить человека от поражения электрическим током. Кроме этого, в корпусе надежно крепятся контакты и провод. Корпус может быть различной формы и размера, разборным или нет.

Розетка и вилка должны подходить друг другу не только по размерам, но и с точки зрения безопасности. Например, вилка с частично изолированными контактами может использоваться с розетками, имеющими ровную поверхность.

Вилки с неизолированными контактами, для защиты человека от случайного касания токоведущих частей, необходимо применять с розетками, имеющими углубление.

По правилам безопасности электроприборы с однополюсным выключателем должны подключаться к поляризованным розеткам.

В таком случае и вилка и розетка имеют по три контакта, расположенные в форме треугольника, вилку вставить в розетку можно только одной стороной.

При этом провода к розетке подключают таким образом, чтобы фаза шла к выключателю.

Уточнение. В России, к сожалению, такой способ не применяется.

Контакты на вилках в основном делаются круглыми, но есть модели, в которых они плоские.

Круглые контакты бывают диаметром на 4 и 4,8 или даже 7,05 мм, хотя в России это большая редкость. В Советском Союзе были контакты с прорезями, это придавало им свойства пружины, и они плотно прилегали к гнездам розетки.

Современные вилки тоже могут иметь пружинные контакты, но достигается это не разрезом, а схождением штырей. Такие вилки литые, при заливке штырей их устанавливают не параллельно друг другу, а с небольшим схождением.

Роль пружины выполняет пластик вилки. Такие модели можно использовать в розетках, где нет пружинных контактов.

Подключение электрической вилки к проводам можно осуществлять только на разборных моделях. Способы подключения проводов могут быть разными, но, как правило, это резьбовое соединение непосредственно с самим контактом.

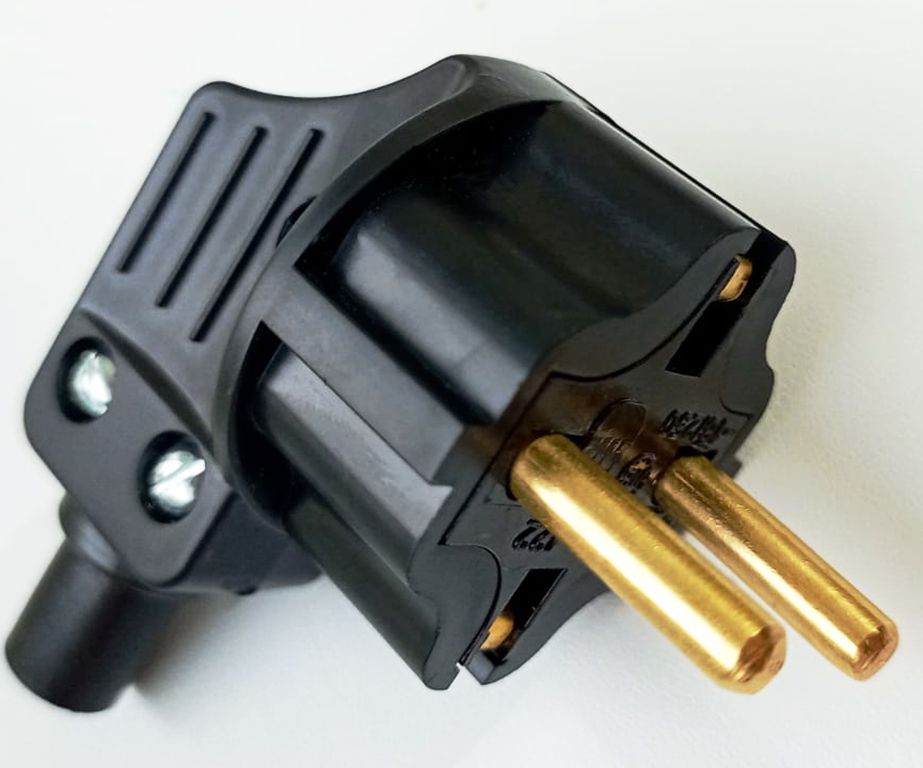

В последнее время все чаще используются вилки с заземляющим контактом, он может быть выполнен в виде штыря или гнезда. В последнем случае в розетке имеется штырь, который входит в гнездо вилки.

Дополнительно по бокам корпуса вмонтированы заземляющие пластины, которые немного утоплены в корпус.

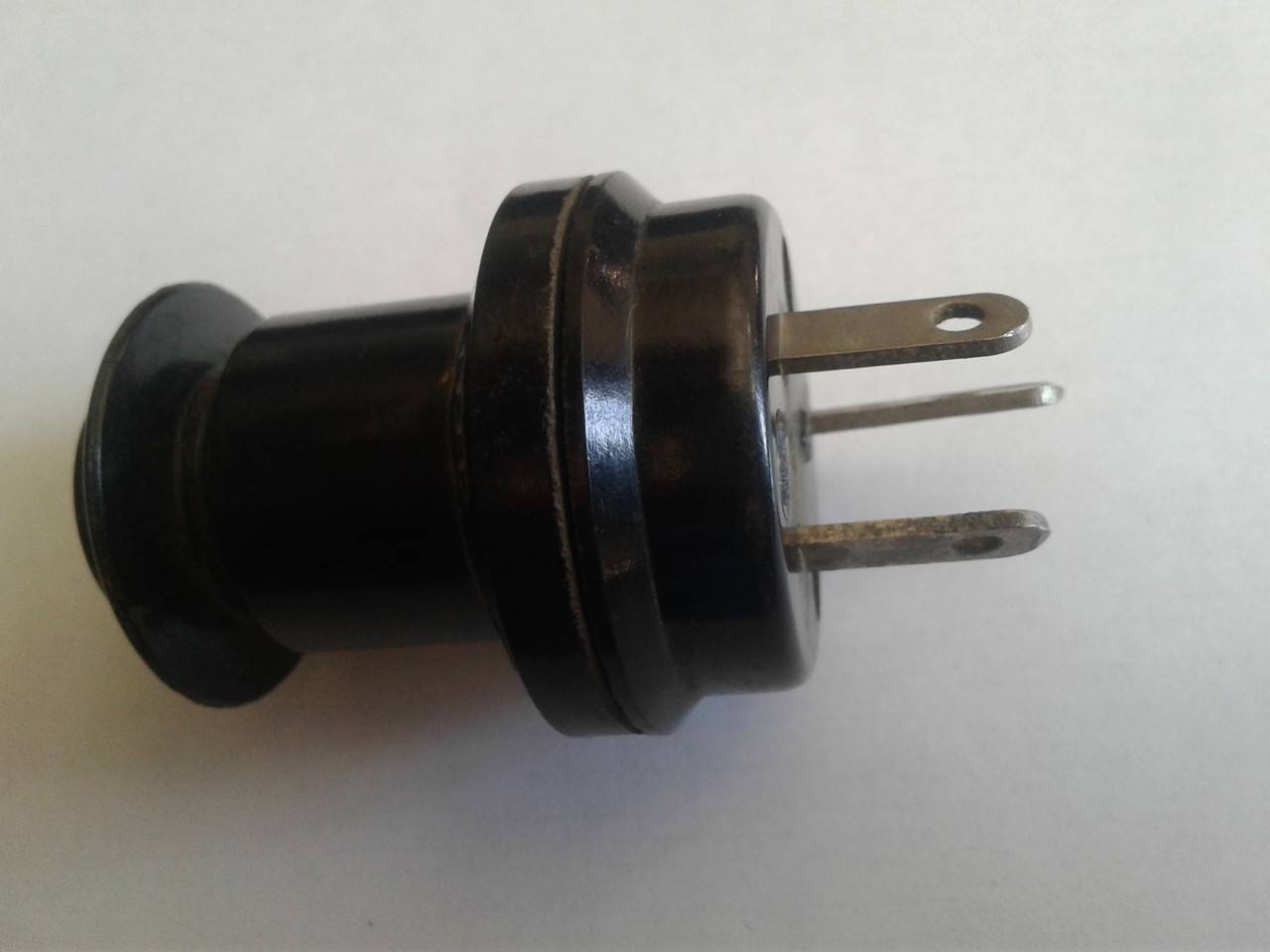

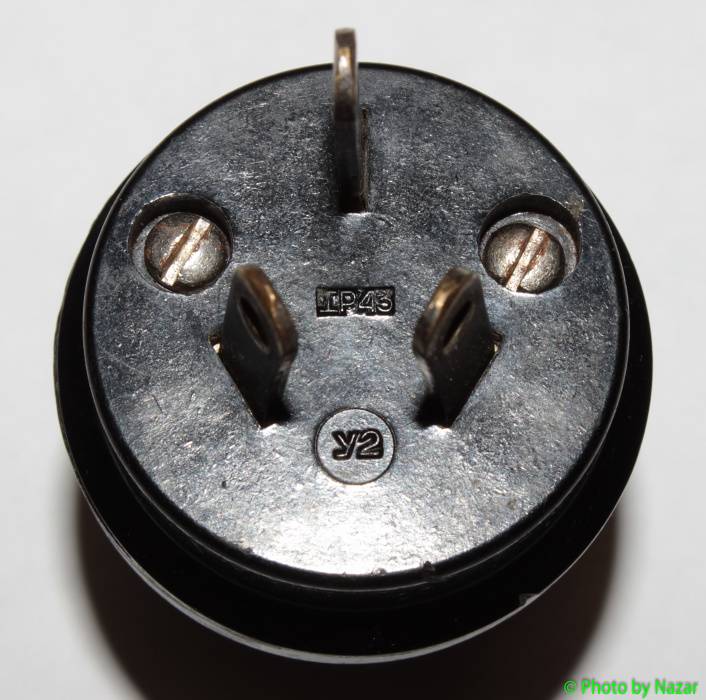

Доступность и стоимость советских вилок

Советские вилки для розеток были направлены на удовлетворение потребностей населения и наоборот, розетки советского типа использовались повсеместно в СССР. Это сделало советские вилки очень доступными и недорогими.

Советские вилки можно было найти в любом магазине по доступной цене. Благодаря массовому производству и популярности, стоимость советских вилок была значительно ниже по сравнению с иностранными аналогами.

Стоимость советских вилок зависела от их типа и качества. Обычно стандартные одноконтактные вилки были очень дешевыми и доступными для всех. Качественные вилки с улучшенными свойствами, такие как антивибрационные или устойчивые к высоким температурам, могли стоить немного дороже.

Благодаря низкой стоимости советских вилок, каждый советский домашний хозяин мог позволить себе их приобрести и использовать в своем доме или офисе. Это значительно упрощало доступ к электропитанию для населения, особенно в сельских районах, где электричество могло быть дефицитным.

Типы и виды электрических схем: общая класификация

Можно выделить типы и виды электрических схем, вот именно о них мы и попробуем поговорить в этой статье. Итак, согласно ГОСТу бывают следующие виды схем:

1. Пневматические (П).
2. Гидравлические (Г).
3. Электрические (Э).
4. Газовые (Г).
5. Вакуумные (В).
6. Деления (Д).
7. Комбинированные (К).
8. Оптические (О).
9. Кинематические (К).
10. Энергетические (Р).

Вот такие существуют виды, теперь выделить основные типы электрических схем:

1. Структурные (1).
2. Функциональные (2).
3. Принципиальные (полные) (3).
4. Соединений (монтажные) (4).
5. Подключения (5).
6. Общие (6).
7. Расположение (7).
8. Объединенные (8).

Исходя из основных обозначений, вы сможете понять, чем отличается тип от вида. Чтобы вам было понятней, попытаемся рассмотреть на живом примере, есть схема Э3, вот так она выглядит. Узнайте о том, как сделать токопроводящий клей своими руками – эта статья будет полезной для вас.

Как видите, особых проблем на этом этапе возникнуть не должно, все предельно ясно и понятно. Далее мы с вами рассмотрим типы и виды электрических схем их назначение, и разберем каждый вид по отдельности. Хочется сразу заметить, все знать совсем не обязательно, ведь в жизни каждого человека используются несколько.

Как появились электрические розетки

Первый патент с описанием электрической розетки Харви Хаббелла (1904 год)

Электрическая розетка – это электротехническое устройство для механического соединения и разъединения электрических цепей.

Изначально электричество в быту использовалось исключительно для освещения и приборов, работавших от сети просто не существовало. При появлении первых устройств, работавших от сети переменного тока, их подключение осуществлялось через патрон вместо лампочки. Это было неудобно и не очень безопасно.

Так уже в начале XX века разработчики впервые задумались о создании нового стандарта подключения к сети для электроприборов. В 1904 встречается первое упоминание о регистрации патента на розетку и вилку. Автором числился Харви Хаббелл (Harvey Hubbell).

Патент электрической розетки Альберта Бюттнера (1926 год)

За следующие несколько лет многие производители электроники начали придерживаться данного стандарта, но другие предпочитали способ подключения через переходники для патронов Эдисона.

Позднее стало очевидно, что кроме питания электроприборам нужно дополнительное заземление. В 1926 году Альберт Бюттнер (Albert Büttner) запатентовал привычную сегодня систему Schuko с контактом для заземления.

Аналогичные разработки велись в других странах мира, что привело к появлению большого количества новых стандартов розеток и вилок для подключения электроприборов.

Такие разногласия часто были вызваны экономическими факторами, когда в развивающихся странах не хотели платить за дорогие патенты или быть зависимыми от других стран. Иногда решение создать свой собственный стандарт подключения носило исключительно политический характер, когда государство хотело казаться гордым и независимым от соседей.

Кроме самого способа подключения отличались и основные параметры проводимых электросетей. В разных частях света использовали разные напряжение и частоту, что делало невозможным подключение заграничных приборов даже после смены вилки.

Виды розеток и подрозетников и правила их монтажа

Наряду со стандартными силовыми розетками и выключателями, на рынке появились новинки и вариации этих предметов, значительно разнящиеся с предшественниками. Но основной принцип их работоспособности не изменился.

Розетки

Каждое устройство состоит из:

• контактов;
• основания (колодки);
• защитного корпуса.

Контакт — ключевой элемент, посредством которого передается ток от кабеля к контактам присоединяемого прибора.

В розетках делаются три провода: фазовый, нолевой и заземляющий. В старых их всего два — фаза и ноль.

Розеточная колодка — основание, на котором держатся контакты и защитный корпус. Когда розетка встраиваемая, на колодке имеются крепления для её установки в подрозетник.

Корпус — внешняя крышка с отверстиями для вилки.

Два типа устройств:

1. Наружная;
2. Внутренняя (в стене).

Процесс их подключения одинаков. Отличие только в способах креплении их на стене. Для устройств под закрытую проводку берут специальную коробку, куда вставляться сама розетка.

Виды проводки

Подрозетники и их монтаж

Эти предметы разделяются на два типа:

1. Первый — под штукатурку. Высверливается отверстие либо в бетоне, либо в кирпиче. В это монтажное отверстие устанавливается подрозетник на штукатурку, или на алебастр.
2. Если есть какая-либо обшивка стены, то есть гипсокартон, либо МДФ панели, либо пластик и так далее используются подрезетники встраиваемые под ГКЛ. Диаметр высверливаемых отверстий 68 мм.

Также под определенную линейку электрической арматуры (розетки, выключатели) используются специальные подрезетники поставляемые непосредственно производителем арматуры. Например, фирма ANAM — специализированные подрезетники.

Наружная розетка

Применяется при открытом способе прокладки электропроводов. Особенно, когда в помещении используется отделка из дерева, безопаснее именно наружное устройство. Открытость проводов даёт возможность быстро найти возможные неполадки, и не допустить пожара. Сама розетка просто прикручивается к стене.

Если монтаж на дерево, то:

• обязательно использовать между устройством и материалом специальную прокладку из паронита;
• затем фиксация проводки к клеммам и наложение декоративной крышки на основание устройства.

Сборка готова.

Внутренняя розетка

Процесс монтажа немного другой. Для фиксации понадобиться специальная коробка, для установки в неё устройства. Она вставляется в отверстие в стене и крепится при помощи шурупов.

Когда стена из гипсокартона, то:

выбирают особые коробки с ушками.

Коробки могут быть металлические (старый вариант) и пластмассовые (современные стандарты). Их диаметр может отличаться. При выборе учитывайте этот момент, так как современные розетки чаще всего в продаже под пластмассу.

Монтаж:

1. Откручивают крышку от розетки и устанавливают в коробку.
2. Крепят устройство винтами распорных лапок.
3. Соединяют провода.
4. Закрывается конструкция декоративной накладкой.

Затем включают электричество, и проверяют устройство.

Замена встроенной розетки

При надобности замены элемента, сначала демонтируется старая розетка.

Демонтаж

1. Помним, все электрические виды работ нужно начинать с отключения электричества. Необходимо выкрутить пробки на щите, либо вырубить автомат. Затем, в целях дополнительной безопасности, надеваются специальные резиновые перчатки.
2. Берётся отвёртка-индикатор для проверки отсутствия электричества в местах, где планируется работа. Если данным прибором не удалось обзавестись, есть возможность заменить его на любые электрические приборы. Больше всех подойдёт ночной светильник и чайник.
3. Следует вместе с гнездом открутить верхнюю панель предыдущей розетки. После ослабления крепёжных лапок вытаскивается рабочая часть, и отрезаются провода.
4. Если есть подрозетник, обязательно его прочистить. А при его отсутствии ставится новый и замазывается алебастром. После для удобства вытягиваются все провода. Так проще.

Монтаж

После выполнения всех демонтажных моментов, начинается установка новой розетки.

Первое действие. Провода, которые вынимались ранее, уменьшаются до необходимой длины. Она составляет от 15 до 20 см. Затем на полтора см очищаются от изоляции.

Второе действие. Провода следует соединить с устройством.

Третье. Подгибаются провода, подрозетник ставится в рабочее место и крепится лапками или винтами (зависит от модели).

Четвёртое действие. Ставится внешняя рама и прикручивается панель.

Пятое. После всех выполненных действий включается подача электричества, чтобы проверить роботу устройства.

На какую нагрузку рассчитана вилка

В некоторых странах используется напряжение 100–127 В с частотой 50 или 60 Гц. Такие вилки могут работать с током от 2,5 до 20 А.

Примером может служить североамериканская вилка NEMA 5–20. Она рассчитана на напряжение 125 В и ток 20 А, имеет заземляющий контакт.

Вилки, рассчитанные на напряжение 220 В, могут работать с током до 16 А, более мощные устройства подключать к розеткам будет небезопасно.

Хотя в некоторых странах в переносках используют вилки, легко выдерживающие ток в 32 А, но к ним подключают несколько потребителей и вилку переноски не выдергивают, пока не будет снята нагрузка.

Это одно из основных правил, которое необходимо учитывать, чтобы знать, как заменить вилку на проводе. Несоблюдение этого требования может привести к оплавлению вилки и выходу ее из строя.

Обычно мощные вилки можно определить по виду. Они имеют большие размеры и толстую изоляцию, а также мощные контакты. Подключаемый провод также должен быть рассчитан на такой же ток.

Определение штепсельной вилки

Штепсельная вилка — это электрический разъем, который вставляется в контакты электрической розетки для подачи электрической энергии. Вилка имеет металлические контакты, которые соединяются с проводами электрического кабеля, который питает электрический прибор.

В зависимости от страны производства и стандарта электросети, штепсельные вилки могут иметь различную форму и количество контактов. Например, в России широко используются трёхконтактные вилки, где один контакт заземлен, а в США и Канаде используются двухконтактные вилки.

При выборе штепсельной вилки необходимо убедиться, что она соответствует стандарту электросети вашей страны. Неправильная вилка может привести к короткому замыканию, повреждению прибора или даже пожару.

Правила присоединения вилки С1-b

Различные типы электрических вилок потребуют соблюдения некоторых правил монтажа для каждого из них.

Для разборных вилок С1-b следует обеспечить хороший контакт провода со штырями. Концы проводников следует залудить.

Изоляцию с кабеля снимают на 20-25 мм, не задевая жилы. Вокруг обжимных винтов вилки следует сформировать колечки. Оставшийся нахлест накручивается вокруг зачищенной основы.

Готовое колечко снимается и аккуратно залуживается, чтобы не надавить изоляцию. Затем их снова надевают на винты и зажимают до упора. Нужно следить, чтоб не сорвать резьбу.

Штыри с проводами вставляют в посадочные углубления. Отходящий провод прижимают изолирующей планкой, не повреждая наружнюю оболочку кабеля. Далее половинки штекера стягивают болтом и гайкой.

Популярные бренды трехфазных вилок для кабеля

При выборе трехфазной вилки для кабеля важно обратить внимание на ее качество и надежность. Существует множество производителей, предлагающих подобную продукцию, но не все из них соответствуют высоким стандартам

Вот некоторые популярные бренды трехфазных вилок для кабеля:

• Legrand: один из ведущих производителей электроустановочных изделий, включая вилки для кабеля. Бренд Legrand известен своим качеством и надежностью.
• ABB: компания ABB также предлагает широкий ассортимент трехфазных вилок для кабеля. Их продукция отличается высоким качеством и соответствует всем необходимым нормам и стандартам.
• Schneider Electric: бренд Schneider Electric предлагает различные модели трехфазных вилок для кабеля. Их продукция отличается прочностью и долговечностью.
• Hager: компания Hager известна своими инновационными решениями в области электроустановок. Их трехфазные вилки для кабеля соответствуют высоким стандартам качества.
• Legrand: один из ведущих производителей электроустановочных изделий, включая вилки для кабеля. Бренд Legrand известен своим качеством и надежностью.

Это лишь некоторые из популярных брендов трехфазных вилок для кабеля

При выборе рекомендуется обращать внимание на репутацию производителя, отзывы покупателей и соответствие продукции необходимым стандартам безопасности и надежности

Правильное использование вилки для розетки

Правильное использование вилки для розетки — это важный аспект, который необходимо учитывать для обеспечения электрической безопасности и избежания повреждений вилки и розетки. Вот несколько рекомендаций по безопасному использованию вилки для розетки:

1. Правильно подключайте вилку: перед подключением оборудования убедитесь, что вилка правильно вставлена в розетку и контакты находятся в надежном соединении. Не пытайтесь подключать вилку, если контакты повреждены или не соответствуют форме розетки.
2. Используйте только подходящую вилку: не используйте вилки, которые не соответствуют типу розетки или номинальному току оборудования. Использование неподходящей вилки может привести к повреждению оборудования, розетки или даже к возгоранию.
3. Не перегружайте розетку: не подключайте слишком много оборудования к одной розетке, так как это может вызвать перегрузку и повреждение розетки или вилки.
4. Не тяните за кабель: не тяните за кабель, чтобы извлечь вилку из розетки. Это может привести к повреждению кабеля или контактов вилки и розетки.
5. Не допускайте попадания влаги в розетку или вилку: не подключайте вилку в розетку, если контакты или розетка мокрые. Кроме того, не используйте оборудование во влажных условиях без соответствующей защиты.

Для избежания повреждения вилки и розетки рекомендуется также следующее:

1. Регулярно проверяйте состояние вилки и розетки на наличие повреждений, трещин, коррозии и других дефектов.
2. Не оставляйте вилку в розетке, если оборудование не используется, чтобы избежать случайного повреждения вилки или розетки.
3. Не используйте поврежденные вилки или розетки. Если вы заметили какие-либо повреждения, замените их немедленно.

Следуя этим рекомендациям, вы сможете использовать вилку для розетки безопасно и избежать повреждения вилки и розетки. Если у вас возникли вопросы или вы не уверены в правильном использовании вилки для розетки, лучше обратиться к профессионалам для консультации и помощи.

Надежная защита от детей

Подобные устройства разделены на два типа. Одни розетки дополняются специальными шторками, закрывающими отверстия под вилку. Они отворяются только при одновременном нажатии на две половинки, что будет трудно выполнить малышу. Второй вариант представлен электророзетками, у которых шторки являются поворотными. Для соединения вилки с таким приспособлением необходимо ее штырями поддеть защитные механизмы и прокрутить их под определенным углом. Контактные отверстия откроются только в таком случае.

Розетки — многофункциональные изделия, без которых сложно назвать какое-либо помещение, жилье, офис адаптированными для использования бытовой техники. Зная простые правила их выбора, обычный человек без усилий приобретет требующийся аксессуар для собственных нужд.

Виды штекеров

Разделение простое: разборные или монолитные. Независимо от формы, содержание и назначение одинаковое. Каждый штепсельный разъём предназначен для соединения потребителя с поставщиком электрического тока – розеткой.

Неразборные устройства более популярны вследствие удобства и надёжности. Эластичность позволяет не беспокоиться об обрыве провода в случае рывка. Монолитность конструкции предохраняет от попадания влаги внутрь, а значит от короткого замыкания и окисления. Обычная неисправность – перегибание в основании разъёма. В отличие от разборных вилок, такие изделия не ремонтируются.

Назначение

Вилки электрические с заземлением предназначаются для разъемных подключений приборов к общей сети. В их состав входят штепсельная вилка, розетка. Розетка представляет отдельную часть соединения, которая дает питание за счет непосредственного контакта с сетью.

Вилка предполагает контакт со стороны электрического прибора, поэтому параметры соединений должны совпадать. Евровилка с заземлением должна отвечать таким требованиям:

• иметь надежный контакт;
• идти с качественной электроизоляцией;
• иметь правильную поляризацию;
• защищать от прикосновенией;
• технически исключать возможность неправильного подключения.

Важны для вилок негорючесть, хорошая защита от чрезмерных нагрузок, соблюдение правильного порядка подключений контактов. Обычные вилки электрические с заземлением имеют высокий защитный класс, хорошую электробезопасность. Конструкции стандартно разборные, к ним подключают электрошнуры на 2-3 жилы с сечением не более 2.5 мм. Также вы можете выбирать другие евровилки с заземлением с учетом текущих требований к конфигурациям и размерам.

Электровилка с заземлением бывает двух типов:

Независимо от формы, содержание будет одинаковым. Неразборные устройства выигрывают у разборных в плане надежности, удобства в применении. Максимальная эластичность позволит не переживать о том, что внутрь попадет влага, контакты замкнут или окислятся. Стандартная неисправность таких изделий – перегиб в основе разъема. Но ремонт таких вилок не невозможен. Другие параметры угловых вилок с заземлением:

• штыревые контакты – 2 или 3;
• форма – от плоской до многоугольника.

При выборе обязательно учитывайте фактор безопасности. Практически каждая современная вилка с заземлением идет в стандартном комплекте сразу – обычные, где присоединяется пара проводков, не используются

Обращайте внимание на контакты – они бывают медными, стальными или оцинковаными, никелевыми, оловянными с гальваникой

Как подключить вилку – с заземлением

Очередная статья в рубрике «ЭЛЕКТРИКА» — предлагаю поговорить о подключении электрической вилки к обычному кабелю, будем рассматривать вариант с заземлением, потому как лично я считаю этот вариант единственно верным для использования. Где нам понадобятся такие знания? Обычно без вилок идут крупные электрические приборы – такие как водонагреватели, некоторая бытовая техника (духовые шкафы), также некоторые осветительные приборы. В общем, нужно знать как она подключается, причем это достаточно просто …

ОГЛАВЛЕНИЕ СТАТЬИ

Про мощность

Для начала ребята поговорим о максимальной мощности. Почему я завожу этот разговор да все просто – многие стараются подключить вилку к индукционной варочной поверхности! Ребята это может быть опасно – поверхность потребляет около 7 КВт и не все вилки могут ее выдержать, особенно если у вас обычная на 16A, для «индукционки» нужна вилка на 40А или подключение напрямую – читаем вот эту статью, обычная от такой нагрузки просто расплавится!

Этот простой пример нам показывает для начала нужно прикинуть мощность вашего электрического прибора. Если духовой шкаф, то там потребление около 2,8 КВт, если водонагреватель (я имею в виду накопительный тип) – там 1,5 – 2, КВт, для них хватит вилки в 16A. А вообще на упаковке должно быть написано максимальное напряжение, вот фото.

Какие инструменты понадобятся

Взять нужно отвертку, желательно крестообразную.

Нож (можно пластиковый перочинный), для того чтобы отрезать и зачистить кабель.

Теперь сам процесс

У нас куплен нужный вариант, также есть кабель 3 Х 2,5 мм, плоский (его то и будем подключать).

Раскручиваем корпус, обычно он держится на одном болтике, либо сбоку (как у меня), либо снизу.

Видим контактную группу – к основным креплениям подключаются «фаза» и «ноль», контакт посередине это заземление.

Теперь зачищаем кабель. Нам нужно добиться три отдельных жилы с зачищенными проводами на конце, около 1 см, больше не нужно. Смотрим фото.

Теперь синий и коричневый провод (могут быть вариации – красный и синий), подключаем в основные контакты.

Оставшийся желтый (иногда — зелено-желтый или белый) подключаем в разъем с заземлением.

Все контакты нужно хорошо протянуть, чтобы провода сидели хорошо.

После этого укладываем все в корпус, собираем его. Затем болтиком закручиваем.

Вот и все вилка собрана. Как видите ничего сложного.

Сейчас видео версия

ВИДЕО

НА этом буду заканчивать, читайте наш строительный сайт.

Какая вилка лучше, разборная или литая?

Возникает резонный вопрос, а какая вилка лучше? Безусловно, литая. Главное ее преимущество это отсутствие низко надежных разъемных механических контактов токоподводящего провода с штырями вилки. Проводники соединяются одним из следующих способов: привариваются точечной сваркой, припаиваются припоем или обжимаются. В дополнение вилка герметична, что повышает безопасность ее эксплуатации.

Единственный недостаток, это невозможность повторного монтажа. Если провод перетрется в месте входа в вилку, а такое часто случается у электроприборов, которые во время работы приходится постоянно перемещать, например электрический фен, то придется вилку обрезать и выкидывать, а на ее место монтировать разборную. Можно заменить и целиком весь шнур новым с литой вилкой, но тогда придется вскрывать электроприбор, что не всегда возможно.

Советские вилки

Советские вилки – это электрические разъемы, которые использовались в СССР в период с 1950-х по 1990-е годы. Они предназначались для подключения бытовых электроприборов к розеткам, их виды и особенности отражали специфику технического оборудования и требования безопасности в то время.

Советские вилки имели свои особенности, отличавшиеся от современных стандартов. Основные характеристики советских вилок:

• Двухпроводная система: советские вилки имели только два контакта – фазовый и нулевой.
• Отсутствие заземляющего контакта: в советской системе электроснабжения не было заземления.
• Габаритные размеры: советские вилки были крупными и массивными, изготавливались из прочных материалов.
• Специфическая форма контактов: контакты советских вилок были в форме тонких игл, которые вставлялись в отверстия розетки.

Советские вилки применялись для подключения различных бытовых приборов, таких как электрочайники, холодильники, стиральные машины, утюги и других. Они отличались надежностью и простотой в использовании, однако, с появлением современных стандартов и требований безопасности, советские вилки постепенно вышли из употребления.

Примеры советских вилок
Тип вилки
Описание

Вилка типа «Шуко»
Наиболее распространенный тип советской вилки, имела два прямоугольных контакта.

Вилка типа «Митрофанова»
Была разработана специально для подключения мощных электроприборов, таких как электроплиты.

Вилка типа «КРО»
Использовалась для подключения телевизоров и других аудио-визуальных устройств.

Советские вилки остались частью советской истории и культуры. Несмотря на то, что их использование сейчас довольно редко, некоторые люди до сих пор хранят их в качестве антиквариата или сувениров, напоминающих о прошлом.

Ремонт вилки газонокосилки

Штепсели газонокосилок эксплуатируются в условиях открытого воздуха. Попавшая внутрь влага способна ухудшить электрический контакт и привести к перегреву. В результате токопроводящие штыри плавят пластиковый корпус вилки и смещаются с исходного положения.

Для ремонта вилку потребуется разобрать. Здесь возможны первые проблемы. Производители газонокосилок используют нестандартные саморезы. Их практически невозможно раскрутить обычной крестовой отверткой. Выйти из положения можно, высверлив шляпку самореза. Перед этим все же стоит поискать в магазинах подходящую отвертку.

Выключатель газонокосилки с вилкой

Другая проблема — сместившиеся от нагрева проводящие штыри. Перед ремонтом их необходимо очистить от накипи. После можно зафиксировать эпоксидным клеем. Желательно подобрать клей, выдерживающий высокие температуры.

Особенности подключения

Вилки электрические с заземлением нужно подсоединять строго с учетом параметров подключаемого устройства, токовых возможностей штекерной части. Вилка с заземлением евро – наиболее безопасный вариант, другие применять нежелательно. Обязательно предварительно узнать мощность подключаемого устройства ( и рассчитать силу тока, который будет протекать через контакты вилки). Например, простую вилку присоединять к варочной индукционной поверхности нельзя, поскольку варочная поверхность расходует в районе 7 КВт, и не каждая вилка выдержит данные нагрузки. Ток можно посчитать по нижеприведенной формуле.

Для духового шкафа, электрического бойлера расчеты проводятся аналогичным образом.
