Регулировка
Как настраивается автоматизированное водоснабжение частного дома, и в каких случаях нужна настройка оборудования?
Начнем со второго вопроса.
Регулировка позволяет:
- Увеличить давление отключения насоса и, тем самым, максимальный напор в водопроводе;
- Поднять давление включения, уменьшив дельту напора. Постоянные изменения давления в широком диапазоне неудобны, если вы, к примеру, моете посуду под тонкой струей воды;
- Уменьшить давление отключения и, вслед за ним, частоту включений насоса. Именно количество запусков определяет ресурс прибора: стартовые токи и значительные механические нагрузки в момент включения значительно сокращают срок службы любого оборудования;
- Изменить давление накачки гидроаккумулятора (давление в воздушном отсеке при пустом водопроводе), тем самым уменьшив или увеличив его вместимость;
Полезная емкость мембранного гидроаккумулятора в зависимости от давления накачки и настроек автоматики
Отрегулировать постоянное давление в водопроводе или на его отдельном участке (скажем, перед стиральной и посудомоечной машинами) с помощью редуктора.
Перейдем к способам настройки.
Реле
Если электронные реле настраиваются через панель управления, то в случае электромеханического устройства нам потребуется вскрыть его корпус.
Под крышкой вы увидите две пружины с гайками разного размера.

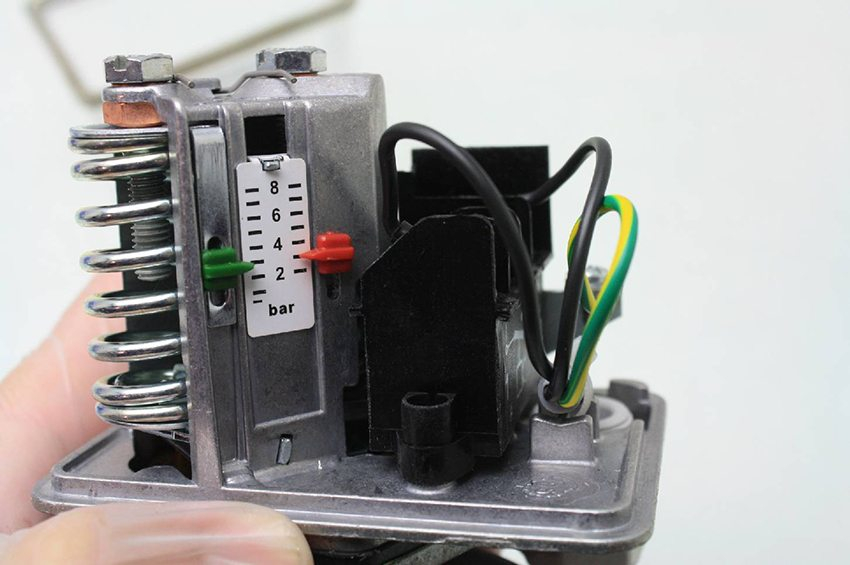

На фото — реле давления со снятой крышкой
Большая отвечает за давление выключения (вращение по часовой стрелке увеличивает его, против — уменьшает). Маленькая гайка при затягивании увеличивает дельту давлений между точками выключения и включения.
Настройка реле
Гидроаккумулятор
Для регулировки давления накачки нам понадобится найти на корпусе мембранного бачка ниппель. Обычно он скрывается под металлическим или пластиковым колпаком. Устройство и размер ниппеля ничем не отличаются от автомобильного или велосипедного золотника.
Ниппель в воздушном отсеке гидроаккумулятора насосной станции
Чтобы стравить воздух из мембранного бака, достаточно нажать отверткой или любым другим подходящим по размеру предметом на короткий стержень в центре ниппеля. Накачать его можно насосом или компрессором (желательно — с встроенным манометром).
Накачка мембранного бачка автомобильным компрессором
Редуктор
Регулировочный винт обычно скрывается под пластиковой крышкой на одном из торцов редуктора давления. Регулировка выполняется широкой плоской отверткой: поворот по часовой стрелке увеличивает напор воды во внутреннем водопроводе.
Винт для настройки редуктора
Автоматика для насоса без гидроаккумулятора
Можно построить автоматику без гидроаккумулятора, но для этого вам нужен погружной насос с частотным преобразователем. В таких случаях все равно ставят маленький бачок литров на 5, чтобы вода шла сразу после открытия крана потому, как у насоса имеются задержки при включении, пусть даже секундные.
Обычный глубинный насос может быть либо включен, либо выключен, в то время как насос с частотным преобразователем умеет подстраиваться под режим текущего водопотребления и выдавать больше или меньше воды. Открыв кран, насос включится, и будет качать воду, открыв 2 крана, будет сильней качать и так далее, пока не достигнет максимума своих возможностей.Ярким примером такого насоса является Grundfos SQE, а также трехфазные насосы, к которым можно купить блок управления с частотным преобразователем.
Насосная автоматика
Управление и контроль за всеми установленными в системе апаратами обеспечивает блок автоматики. На него возложена задача по включению-выключению электромотора, защита от «сухого пуска» насоса, предупреждение аварийных ситуаций в цепях электроснабжения.
Автоматический блок содержит:
- Устройства защиты обмоток электродвигателя от перегрева и фазного перекоса в сети.
- Реле давления, регулирующее момент снижения давления в сети до предельного минимума и включения мотора, с последующим выключением в момент достижения рабочего значения.
- Защита от включения двигателя при отсутствии воды в насосе.
Насосная автоматика делится на три разновидности:
- Универсальная
- Для установки в системах с гидроаккумулятором
- Для систем без него
В зависимости от сложности и функциональности устанавливают системы автоматики трех поколений:
- Простотой, надежностью и доступностью отличается механическое управление.
- Электромеханические системы второго поколения характеризуются совершенным управлением и защитой основных узлов. Получили наибольшее распространение.
- Электронная система, включающая цифровые приборы, микрочипы и импульсное управление двигателем насоса. Устанавливается для моделей погружных насосов с частотным регулированием оборотов.
Как выбрать прибор?
При покупке оборудования обращают внимание на конструкцию, материал изготовления, технические параметры. Контроллер выбирают по таким характеристикам:
Контроллер выбирают по таким характеристикам:
- мощность;
- давление;
- класс защиты IP;
- диаметр входного/выходного отверстия;
- производитель товара;
- наличие расширительного бака;
- функция перезапуска;
- цена.
Класс IP в электронном регуляторе обозначает защиту от пыли и влаги.
Пример расшифровки IP 65 на приборе:
- IP — Ingress Protection (защита от проникновения);
- 6 — от пыли;
- 5 — от влаги.
IP 65 — высокий класс защиты.
Регулятор давления выбирают в зависимости от функционала насоса.
Учитывают такие параметры гидравлической машины:
- принцип действия;
- потребляемую мощность;
- производительность;
- напор воды.
При выборе автоматики учитывают сантехническое оборудование в доме. Бытовые приборы рассчитаны на давление до 3 атм. Если напор больше, техника подвергается нагрузке и выходит из строя.
Стоимость оборудования в зависимости от компании различаются:
Компания «Акваторг» продает оборудование Pedrollo. Цена контроллера Pedrollo EASY PRO: 12 075 р. Цены на автоматику Pedrollo EASYPRESS I/II: 5 900– 6 000 р.
- Официальный дистрибьютор автоматики Danfoss (Польша) — ООО Хитинвест. Цены на контроллеры для воды типа KPI: 4 000 — 9 200 р.
- Грюндфорс (Дания) имеет такие цены на электронные редукторы: 81, 60 € – РМ1; 136, 80 € – модель РМ 2.
Что такое автоматика для скважины
Блок автоматики для погружных или поверхностных насосов — это современная электроника, которая включает в себя гидравлический аккумулятор, модули и манометр. Все они гарантируют правильную работу магистрали.
Функции автоматики на водяные насосы:
- Управление. Все процессы осуществляются в автоматизированном режиме, без контроля и наблюдения.
- Защита от гидравлических ударов. В магистрали создается водный запас на случай неисправности и поломки оборудования.
- Электронные устройства срабатывают при отсутствии жидкой среды, отключают электрический ток.
Автоматика для насоса водоснабжения без гидроаккумулятора помогает предотвратить поломку оборудования, его преждевременный выход из строя.
Устройство автоматики для скважины.
Где лучше установить реле давления?
Установка оборудования определена расположением отвода на гидроаккумуляторе. Учитывайте, что некоторые производители устанавливают свои температурные ограничения, которые определяют возможность использования на водоснабжение горячим или холодным. Некоторые реле давления можно применять только в условиях отапливаемых помещений. В системе трубопровода для присоединения реле давления необходимо обеспечить наличие: фильтра очистки воды, обратного клапана, слива для канализации, насоса.
В современных моделях комплектация подразумевает наличие встроенных фильтров, обратного клапана, поэтому их можно монтировать сразу в блоке с другими элементами. Ключевыми параметрами при выборе места установки являются рекомендации производителя по температурным режимам и уровнем влажности.
Насосная автоматика
Управление и контроль за всеми установленными в системе апаратами обеспечивает блок автоматики. На него возложена задача по включению-выключению электромотора, защита от «сухого пуска» насоса, предупреждение аварийных ситуаций в цепях электроснабжения.
Автоматический блок содержит:
- Устройства защиты обмоток электродвигателя от перегрева и фазного перекоса в сети.
- Реле давления, регулирующее момент снижения давления в сети до предельного минимума и включения мотора, с последующим выключением в момент достижения рабочего значения.
- Защита от включения двигателя при отсутствии воды в насосе.
Насосная автоматика делится на три разновидности:
- Универсальная
- Для установки в системах с гидроаккумулятором
- Для систем без него
В зависимости от сложности и функциональности устанавливают системы автоматики трех поколений:
- Простотой, надежностью и доступностью отличается механическое управление.
- Электромеханические системы второго поколения характеризуются совершенным управлением и защитой основных узлов. Получили наибольшее распространение.
- Электронная система, включающая цифровые приборы, микрочипы и импульсное управление двигателем насоса. Устанавливается для моделей погружных насосов с частотным регулированием оборотов.
Как поднять воду на высоту без насоса: видео, описание
Не стоит торопиться оценивать условия возделывания почвы без наличия электроэнергии экстремальными. Именно в таких ситуациях оказывается немалое количество огородников, разработавших земельные участки на пустырях и других невостребованных территориях. Смекалка и наличие полезного опыта, которым многие делятся в интернете, дают возможность организовывать подачу воды и без электроэнергии.
Таких способов перекачивания довольно много. К наиболее доступным можно отнести следующие:

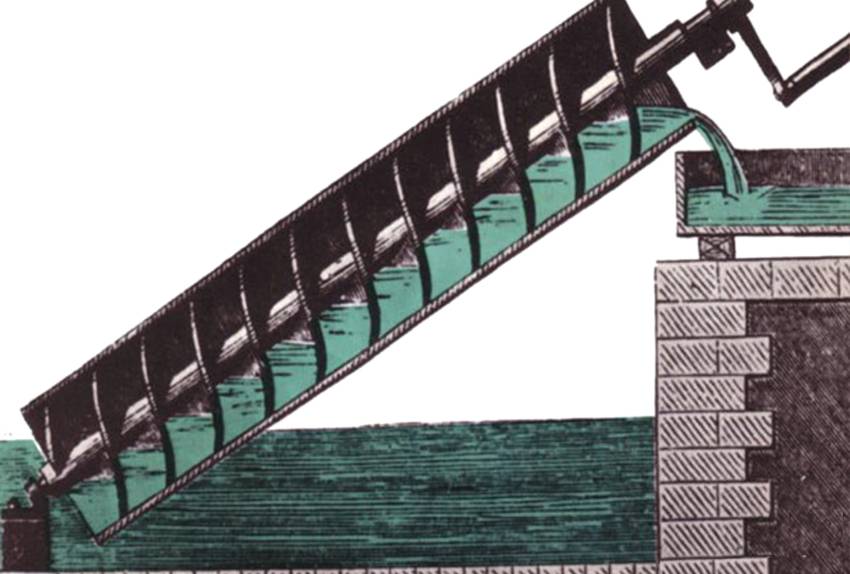

Архимедов винт – это устройство из цилиндра и помещенного в него винта с ручкой для вращения
- Применение Архимедова винта. Устройство состоит из полого цилиндра и помещенного в него винта с ручкой для вращения. Систему нужно опускать в источник под углом. Винт, приведенный в движение механическим способом, забирает воду и подает ее наверх.
- Использование гидравлического тарана. Способ придуман механиком Монгольфье. В основе – кинетическая энергия воды: поток, проходящий по жесткой трубе, перекрывается, вода через обратный клапан устремляется в расположенный выше гидробак. Бак оснащается штуцером в нижней части, на который и надевается шланг, поставляющий воду потребителю.
Чтобы получить больше информации о том, как поднять воду на высоту без насоса, стоит посмотреть видео:
Рейтинг лучших бюджетных реле
Если ведется поиск недорогих конструкций, то их можно приобрести по 10$. Характеризуются простым устройством и набором базовых характеристик, а также низкой точностью. Однако, основной недостаток заключается в эксплуатационном сроке. Самый дешевый набор – не лучший вариант для покупки. Первоначальные затраты будут минимальными, однако вскоре потребуется покупка нового реле или вспомогательных комплектующих.
В том случае, если не планируются большие траты, но необходимо наладить бесперебойное водоснабжение, то следует обратить внимание именно на среднюю ценовую категорию. Такие модели отличаются приемлемым показателем точности и высокой надежностью. Стоимость набора составит 20-40$
Среди основных достоинств следует отметить прекрасную функциональность по приемлемой стоимости. Именно благодаря этому на них повышенный спрос среди современных потребителей
Стоимость набора составит 20-40$. Среди основных достоинств следует отметить прекрасную функциональность по приемлемой стоимости. Именно благодаря этому на них повышенный спрос среди современных потребителей.
Italtecnica PM/5-G
Реле итальянского производства. Оптимальная подпитка осуществляется от сети в 220 В. Внутри системы вода не должна превышать температуру в 40°С. Основной показатель регулируется в диапазоне 1,2-2,5 бар. Для выключателя этот показатель составляет 1,8-4,5 бар. В комплект входит патрубок с резьбой ¼. Допустимый показатель мощности – 15,4 тыс. Вт.
Цена – 700 руб.
Italtecnica PM/5-G
Достоинства:
- приемлемая цена;
- ручная регулировка;
- сборка.
Недостатки:
не обнаружены.
Aquario PS-5/2
Итальянская сборка от известного бренда. Питается от сети 220 В. При этом коэффициент рабочего напора составит 10 бар. Заводские настройки стандартизированы: выключение – 2,8 бар, включение 1,4 бар и менее. Ручная регулировка допускает и позволяет работать в диапазоне 1-5 бар. Заявленный класс защиты IP54. Функционирует в системах с холодной водой, при этом температура рабочей среды не должна превышать 40°С.
Стоимость – 650 руб.
Aquario PS-5/2
Достоинства:
- приемлемая стоимость;
- дизайн;
- присутствует возможность ручных настроек;
- качество сборки;
- класс защиты.
Недостатки:
встречаются подделки.
Джилекс РДМ-5
Прекрасная модель от отечественного производителя. Подпитка от сети осуществляется от 220 В. Заявленный класс защиты – IP44, что позволяет осуществлять монтаж в помещениях с повышенным уровнем влажности. Становится возможным установка вспомогательных помп, чья мощность не будет превышать отметку в 1100 Вт. Температура воды в системе не должна превышать 35°С.
Цена – 600 руб.
Джилекс РДМ-5
Достоинства:
- приемлемая стоимость;
- быстрый монтаж;
- класс защиты.
Недостатки:
- часто попадается брак;
- заявленный класс защиты не спасет корпус от скорой коррозии;
- контакты быстро выгорают.
WWQ RD-2
Модель от российского производителя. Функционал позволяет работать в системах, где температура воды не превышает 40°С. Резьба ¼ используется для присоединения агрегата к системе. Стоит отметить, что для обеспечения нормальных показателей, оно не должно превышать 0,5 Мпа. Питается от сети в 220 В. Производителем обозначен класс защиты IP44. Это позволяет осуществлять монтаж в помещениях с повышенным уровнем влажности. Также корпус защищен от попадания мелкого сора внутрь изделия.
Цена за комплект – 550 руб.
WWQ RD-2
Достоинства:
- приемлемая стоимость;
- показатель надежности;
- простота монтажа;
- защита корпуса от влаги и пыли.
Недостатки:
габаритов присоединительного патрубка может оказаться недостаточным для осуществления комфортного монтажа.
Unipamp LP-3
Бюджетный прибор от проверенного временем отечественного производителя. Представляет собой реле защиты от сухого хода. Подпитка осуществляется от 220 В. При этом температура внутри системы не должна превышать отметку в 40°С. Заявленный класс защиты IP44, поэтому может применяться в помещениях с повышенным уровнем влажности. ¼ — диаметр для присоединения. При напоре в 0,5 бар и менее, осуществляется отключение оборудования. Таким образом, прибор не будет работать вхолостую при отсутствии воды. Также следует отметить, что используемая рабочая среда выполняет функцию охлаждения, в котором прибор нуждается. Цепь разомкнется при показателе в 2,8 бар.
Цена – 500 руб.
Unipamp LP-3
Достоинства:
- приемлемая стоимость;
- имеется защита от холостого хода;
- надежность;
- простота конструкции.
Недостатки:
эксплуатационный срок.
Типы насосов
Вне зависимости от типа используемого насосного оборудования в любом случае цель их эксплуатации – обеспечить подачу воды к кранам. В то же время все модели можно различить по принципу работы. Это утверждение верно и в отношении вибрационных и центробежных насосов.
- Если говорить о центробежном насосе, то в нем рабочим узлом выступает крыльчатка, которая поддерживает необходимое давление воды. Двигаться ее в камере заставляет электродвигатель, и, подвергаясь воздействию центробежной силы, жидкость начинает течь вверх по шлангу.
- У вибрационного насоса все происходит немного иначе: для поддержания необходимого давления предусмотрен поршень, а схема его работы заключается в движении вверх-вниз.Также здесь имеется катушка индуктивности, работающая от сети 220 В. Благодаря ей поддерживается переменное магнитное поле. В момент увеличения магнитного поля поршень приближается к катушке, в результате в рабочую камеру насоса начинает течь вода. После уменьшения силы магнитного поля на поршень воздействует упругая пластина. Чтобы избежать вытекания воды, впускной клапан ограничивает ее выход, а сам поршень уже начинает выводить воду из камеры.

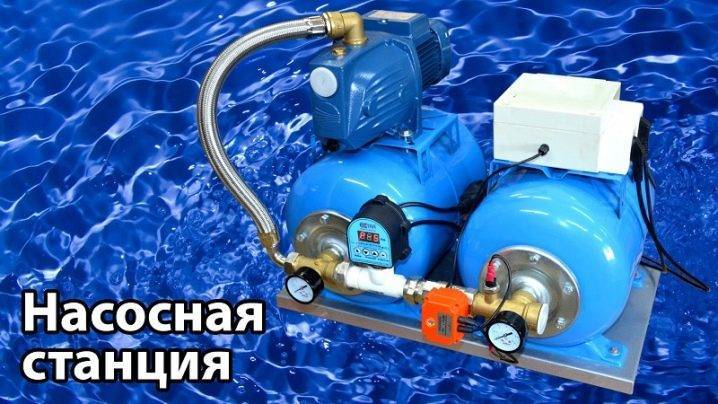

Принцип работы станции
Система водоснабжения в автоматическом режиме осуществляет подачу воды в кран под определенным напором. Конструкцией станции предусмотрены: гидроаккумулятор, насос, а также реле давления воды для насоса. Схема подключения подразумевает закачивание жидкости, которая движется по трубопроводу и переходит в гидроаккумалятор, являющийся своеобразным резервуаром для накопления жидкости.
Внутри гидроаккумулятора располагается мембрана, которая при поступлении жидкости сжимает воздух и увеличивается в размерах. После чего, при открытии крана, из него начинает вытекать вода с определенным напором, при его закрытии движение воды прекращается.
В этот момент давление становится меньше установленного параметра, и реле автоматически приводит в действие насос и вода опять начинает поступать в бак. Она поступает до момента срабатывания ограничителя наполнения и остановки насоса при помощи реле.
Как выбирать насос для колодца?
Чтобы принять верное решение в пользу подходящего варианта насосного оборудования, нужно учитывать следующие характеристики:
- высота подъема воды;
- производительность.
Эти сведения можно узнать из упаковки и лркументации насоса. Если планируется приобрести оборудование для колодцев, которые удалены от дома на расстояние, не превышающее 20 метров, то можно отдать предпочтение любой модели. При превышении расстояния, на котором колодец располагается от дома, но не более 50 км, наилучшим решением будут насосы, способные поднимать воду с минимальной высоты 20 метров. Когда же источник воды находится на расстоянии 50 метров, желательно рассматривать модели насосов, в которых указана высота подъема не менее 40 метров.
Если в число задач приобретаемого насосного оборудования будет входить подача воды в бак, установленный на чердаке, что расчетный показатель высоты подъема следует увеличить на расстоянии от земли до бака. Чаще всего оно равно 4–10 метров. Если добывать воду придется из очищенного и отремонтированного колодца, то выбирать можно любой тип насоса. Если вы планируете выкачивать воду из источника, который на протяжении более 5 лет не подвергался чистке и ремонту, то выбор следует делать среди моделей вибрационного типа.
Важный вопрос, каким должен быть забор воды — верхним или нижним. В каждой категории этих насосов имеются модели, предусматривающие верхний и нижний забор. В первое время возможности нижнего забора воды были предусмотрены у моделей дренажных насосов, обладающих повышенной производительностью. Благодаря высоким показателям мощности удавалось избежать перегрева в тот момент, когда уровень воды оказывался ниже.
Чтобы в процессе выкачивания воды из колодца не возникло перебоев в ее подаче, следует использовать аппараты с верхним забором. Даже если и уровень воды понизится, это не приведет к их перегреву и, как следствие, к выходу из строя. Подобное изменение приведет лишь к их переводу на «сухой» режим работы, а предусмотренная автоматика отключит их.
Системы автоматического контроля над скважиной
Установка водопроводных систем обычно проводится специалистами, которыми учитываются не только
характеристики скважин, но и производительность систем водозабора. Схема фильтрации
должна быть оптимальной. Тип насосного оборудования подбирается с учетом стоимости его установки.
В процессе комплексного планирования использования автоматики не следует экономить на оборудовании. Это исключает возможные ошибки при монтаже системы с защитными функциями. Следует помнить, что ремонтировать испорченный насос дороже, чем совершать покупку надежного оборудования.
Дистанционный контроль современных систем облегчает использование скважинного насоса. Автоматика, позволяющая управлять им, упрощает эксплуатацию всей установки. Основная цель автоматизации скважин предполагает удобство их применения.
Принципы монтажа автоматизированных скважинных насосов своими руками основаны на пошаговом выполнении работ. Выбирать автоматическое устройство следует с учетом особенностей этого оборудования. Если оно подобрано правильно, то организация автономного снабжения водой квартиры или частного дома будет эффективной и надежной.
Монтаж автоматики предполагает установку насосных и уровневых датчиков (поплавкового или гальванического). Они позволяют регулировать работу насоса, который включается и отключается автоматически. Это зависит от установленного уровня водяного давления.
Регулятор частот и датчики поддерживают одинаковое давление. Устройство характеризуется
наличием сложных настроек. Тонкая регулировка системы с помощью манометра затруднительна.
Надежность бытовых реле оставляет желать лучшего, так как насос не защищен от холостой работы.
Производителями насосного оборудования налажен выпуск реле с манометрами, встроенными в корпус. Приборы выводятся на поверхность с помощью регуляторов. Это обеспечивает точный выбор всех параметров.
Устройство и принцип работы
Электронное реле работает скачкообразно. Когда пользователь открывает смеситель, давление в системе резко падает. Автоматика включает насос. Давление возрастает, и будет постоянным в зависимости от расхода воды.
При небольшом расходе постоянное давление — 2, 5 бара. Если открывается вторая точка, большого скачка не будет. Только в случае, когда правильно выбран насос и собрана система.
Органы управления:
- Цифровое табло (вентили) — зависит от модели.
- Аварийный индикатор.
- Сигнальная лампа питания.
- Настройка параметров (кнопка).
- Режим настройки.
- Кнопка запуска/выключения.
- Розетка и вилка.
- Переходник подключения.
- N — давление насоса при включении. По умолчанию в каждом приборе установлено определённое значение. Часто выставлено давление включения 1, 4 бар.
- Буква «В» — верхнее давление (2, 8 бара).
- «С» — сухого хода (0, 2 бара). Значения можно менять от 0–1, 5 бар, но не выше давления насоса минус 0, 3 бара.
- Буква «t» — время проверки появления воды в системе и включения насоса. Интервалы аварийного включения приведены в инструкции.
- «Р» — режим разрыв, который защищает насос от перегрева.
- «У» — утечка. Насос выключится по заданному времени на циферблате, если в системе утечка воды. Параметры можно выставить самостоятельно: 1–99 минут. Рекомендуют — 40 минут.
- «П» — режим полив по умолчанию отключён. При использовании этой функции большой расход воды, насос работает постоянно.
- «н» — время включения двигателя после остановки. Режим выставляют от 0 до 99 сек.
Принцип действия и разновидности
Принцип работы автоматики для скважинного электронасоса основан на изменении физических параметров воды в линии и водозаборном источнике. Насос для скважины с автоматикой отключается и включается при изменении давления, высоты водяного столба в источнике, скорости движения жидкости по трубопроводу или ее пропадании в линии.
При использовании погружных электронасосов в трубопровод устанавливают отдельные узлы управления и гидроаккумулятор, в более современных модульных моделях все приборы объединены в одном блоке.
При использовании поверхностных агрегатов все управляющие элементы монтируют на один каркас, модуль называют насосная станция – использовать ее намного удобнее, чем самостоятельно устанавливать все элементы в линию.
Редуктор
Еще один элемент системы для автоматического водоснабжения дома — регулятор давления, или редуктор.

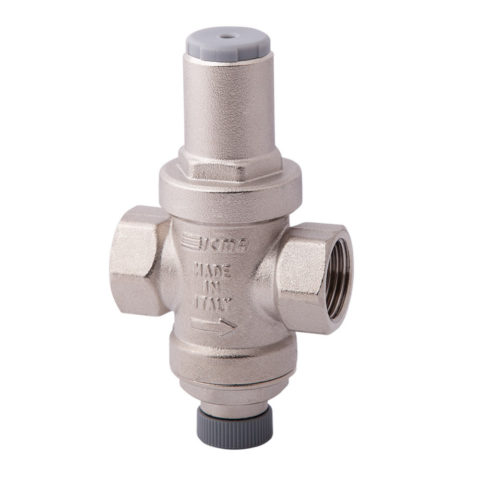

Итальянский редуктор
Он ограничивает напор во внутреннем водопроводе заданным значением.
Это необходимо в двух случаях:
- При наличии разных требований к давлению в разных участках контура водоснабжения;
- При подключении дома к магистральному водопроводу с давлением, превышающим нормативное (согласно СП 30.13330.2012, 4,5 атмосферы). Отклонения от нормативных значений могут быть вызваны спецификой застройки (соседством частных и многоэтажных зданий) или рельефа (если ваш дом стоит внизу высокого застроенного склона).
Наиболее распространенные поршневые редукторы работают за счет разницы в площади поршня и клапана и, соответственно, воздействующего на них при неизменном давлении усилия. При росте напора поршень смещается, преодолевая сопротивление пружины, и закрывает клапан.
Знакомьтесь: поршневой редуктор
Гидроаккумулятор для водоснабжения
Металлический бак с резиновой мембраной (грушей). В бак через ниппель закачивается воздух с P=1,5 атм. Когда закрывают кран, давление в системе повышается, вода наполняет грушу и сжимает воздух в баке. Вода – несжимаемая жидкость, и, чем больше воды в баке, тем выше в нем давление. Когда краны открывают, давление падает и воздух выталкивает воду из мембраны в трубу.
У гидроаккумулятора две основных функции:
- Защита от гидроудара. При закрывании кранов поток воды встречает преграду и возможен гидроудар. Очень сильный удар может повредить трубы и даже сорвать скважинный насос. Гидробак временно забирает лишнюю воду, ударная волна не возникает.
- Защита скважинного насоса от быстрого изнашивания. В баке накапливается вода, которая при открывании крана поступает в систему. Реле «не чувствует», что давление упало, и не включает насос. Тем самым экономится его рабочий ресурс.
Подбор гидроаккумулятора по объему
Для вычисления объема гидробака выведена формула:
Где:
16,5 – коэффициент;
Q – общий расход воды домовой сантехникой, л/мин;
А – лимит включений насоса в час;
Pмин – P в системе, когда скважинный насос включен (в среднем 1,4 атм);
Pмакс – P в системе, когда скважинный насос выключен (в среднем 2,8 атм);
P0 – Р воздуха в пустом гидроаккумуляторе (Pмин минус 10%).
Примерный расчет объема гидроаккумулятора:
- А – до 20 включений в час;
- Q – 35 л/мин;
- P0 – 1,26 атм.
Подставляем цифры в формулу и получаем:
Многие задают вопрос, нужен ли гидробак с «умной автоматикой». Она включает и выключает скважинный насос при изменении давления и гидробак в идеале не нужен. Мы считаем, что гидроаккумулятор надо ставить обязательно. Всегда есть вероятность, что автоматика даст сбой. Лучше заранее обезопасить себя и поставить гидробак, чем потом тратиться на ремонт.
Основные отличия между насосными станциями и погружными насосами
Как видно из названия, погружной, или скважинный, насос является глубинным оборудованием, и его работа предусматривается в жидкой среде. В данном случае, под водой. Поверхностная насосная станция устанавливается вне скважины, в отдельном помещении или просто на улице, что происходит реже.
Двигатель погружного агрегата не перегревается, так как подземные воды его постоянно охлаждают во время работы. Причем шум, присутствующий при перекачке, на поверхности не слышен.
Небольшой диаметр погружного насоса позволяет опускать его в узкие и достаточно глубокие скважины. Способность же насосной станции ограничивается поднятием воды не более чем с восьмиметровой глубины. Только в этом случае в трубопроводе гарантируется стабильное рабочее давление. Установка автоматики на скважинный насос позволяет поддерживать давление в режиме изменяющегося потребления воды.
Следует отметить еще один существенный момент. В случае круглогодичного использования насосной станции на открытом воздухе, ее наземную часть необходимо утеплять во избежание промерзания.

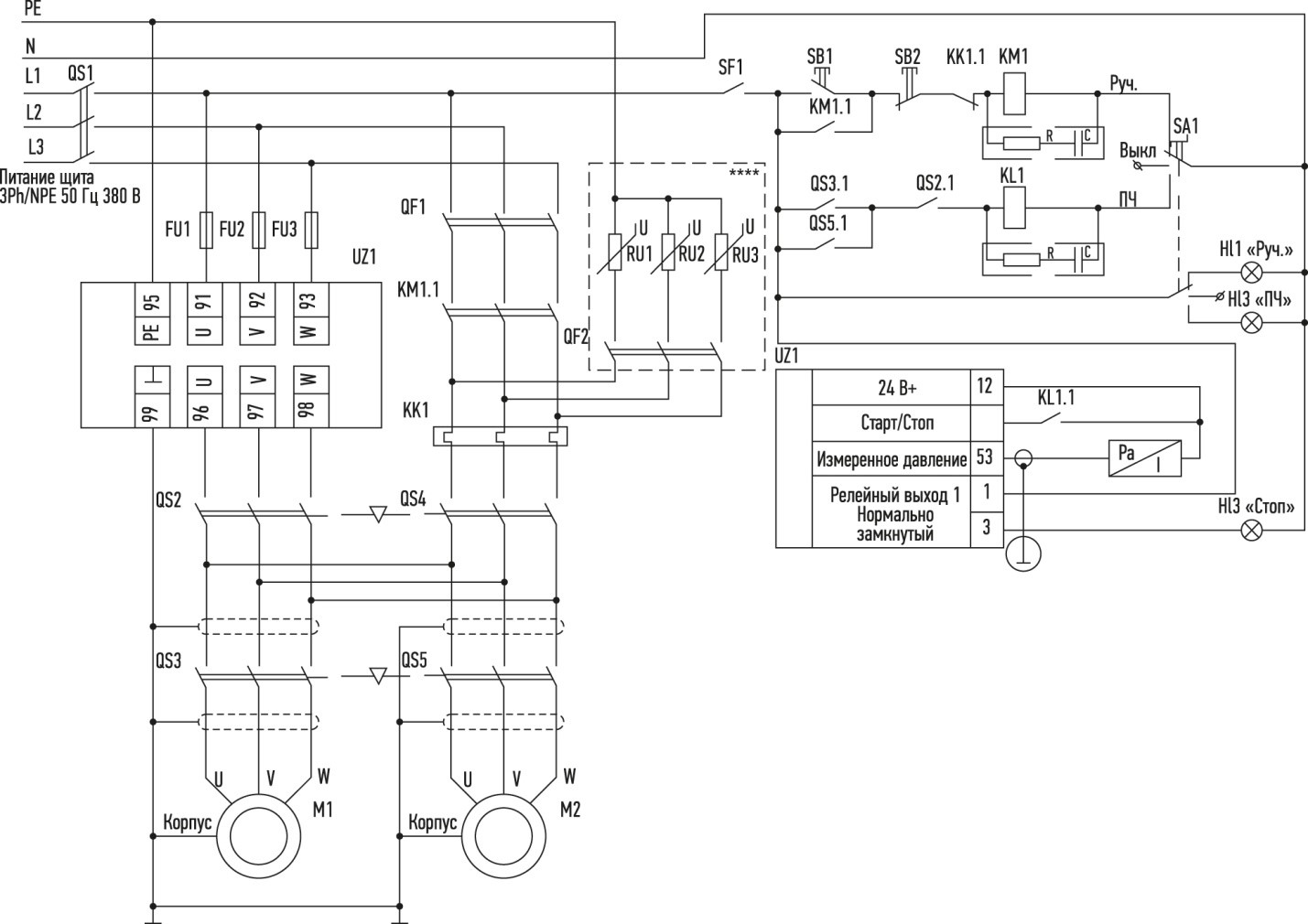

Пример работы схем на базе частотного преобразователя
Принципиальная схема управления циркуляционными насосными агрегатами на базе преобразователей частоты с обратной связью по давлению и температуре позволяет экономить до 30% тепловой энергии.
При увеличении температуры теплоносителя или падении давления в сети, сигнал с аналогового датчика температуры поступает на частотный преобразователь, который плавно увеличивает частоту напряжения в цепи питания электродвигателя. Скорость вращения ротора увеличивается, производительность насоса возрастает. При необходимости в работу включается резервный насос. По достижении заданной температуры, подача насоса возвращается к запрограммированной величине. Схема также обеспечивает попеременную работу насосных агрегатов, остановку двигателей при авариях, включение резервного насоса при аварийной остановке основного, запрет на запуск неисправного насоса до устранения поломки, а также индикацию режимов работы.
Для увеличения экономического эффекта в отопительных системах используют преобразователи частоты с функцией АОЕ или автоматической оптимизации энергопотребления. При этом электродвигатель поддерживает энергопотребление соответственно требуемой производительности насосного агрегата. Частотные преобразователи с такой функцией выпускает компания Danfoss, всемирно известный производитель электрооборудования и элементов автоматики.
Как выбрать автоматику для скважинных насосов
Первым шагом при выборе является определение типа устройства, который будет управляться. В зависимости от типа – поверхностного, скважинного или циркуляционного – будут различаться требования к блоку автоматики. Главное, что стоит учесть, — это мощность и его особенности работы.
Далее, стоит обратить внимание на функциональность блока. Основные функции, которые должен выполнять блок, включают контроль давления, защиту от сухого хода, защиту от перегрева и защиту от перегрузки
Также он должен иметь возможность настройки параметров работы в соответствии с требованиями системы. Это включает в себя настройку давления воды, времени задержки при включении или выключении насоса, а также наличие дополнительных функций, таких как датчики протечки или возможность управления через мобильное приложение.
Одним из ключевых критериев выбора является надежность и долговечность
Рекомендуется обращать внимание на производителя и его репутацию, положительные отзывы от других потребителей, а также гарантийный срок. Устойчивость к перепадам напряжения, защита от короткого замыкания и возможность быстрой замены неисправных элементов также являются важными факторами при выборе блока автоматики
Кроме того, стоит учесть такие моменты, как уровень шума и энергоэффективность блока автоматики. Шумоизоляция и минимальное энергопотребление помогут создать комфортные условия эксплуатации насоса и снизить энергозатраты.

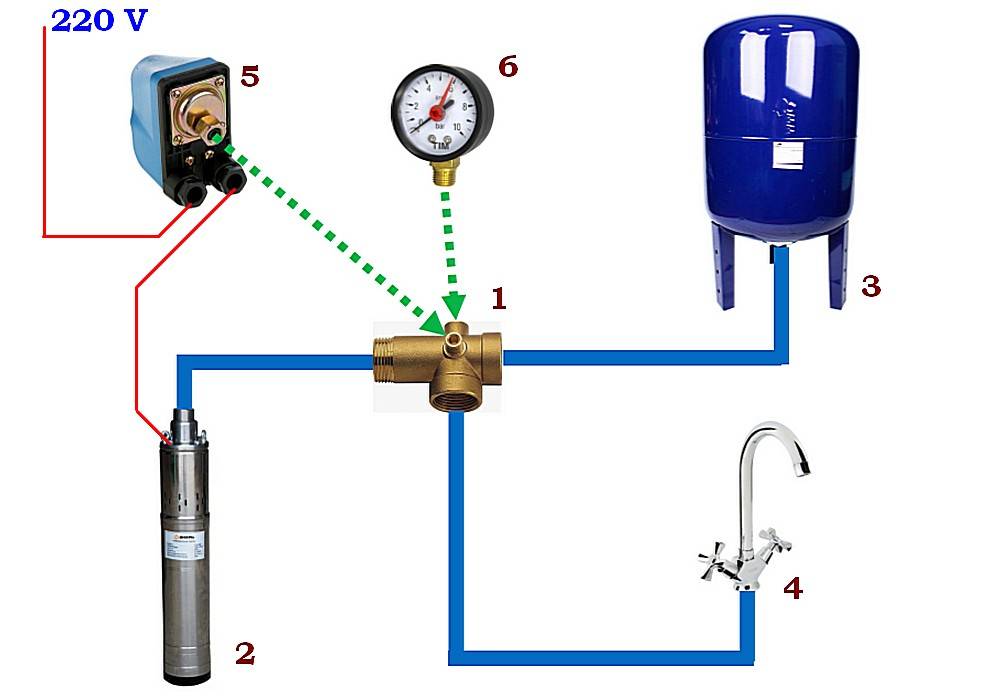

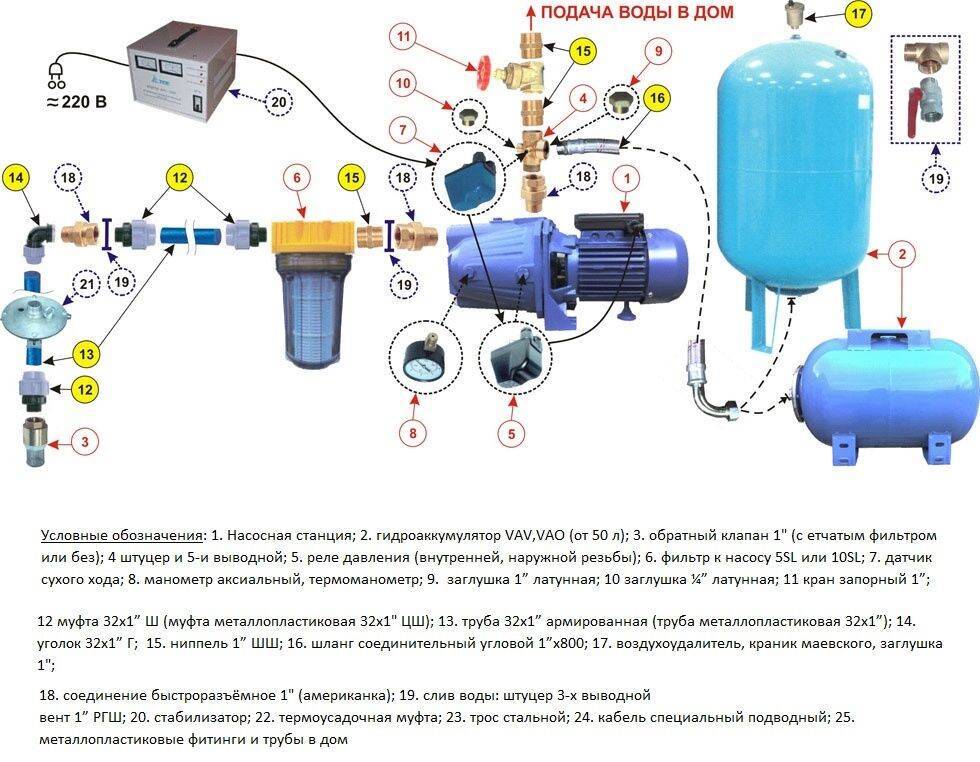

Схема подключения
В зависимости от вида насоса схема подключения может различаться.
Установка и подключение погружного насоса и автоматики
Для каждого поколения автоматики схема подключения к насосной системе имеет свои отличия, зачастую ее особенности описаны в инструкции по эксплуатации.
Рассмотрим схему подключения на примере оснащения погружного насоса автоматикой 1-го поколения с гидроаккумулятором.
- Сначала производится обвязка гидроаккумулятора. По схеме последовательно подключаются узлы. Для уплотнения резьбовых соединений используется фум-лента.
- Первая на резьбу садится «американка», с ее помощью в процессе эксплуатации будет проводиться обслуживание гидроаккумулятора с целью замены мембраны.
- Со второй стороны к «американке» прикручивается бронзовый переходник с резьбовыми ответвлениями.
- К ним прикручиваются два узла: манометр и реле давления.
- Следующей устанавливается ПВХ-труба посредством фитингового переходника на торец бронзового переходника гидроаккумулятора.
- С другой стороны труба крепится при помощи фитинга к насосу.
- Подающая труба и насос укладываются на ровном участке.
- На петли его корпуса крепится страховочный трос с запасной длиной в 3 метра.
- На трубу с интервалом в 1.5 метра хомутами крепится трос и кабель. Второй конец страховочного троса закрепляется рядом с обсадной трубой.
- После чего насос спускается в скважину, и натягивается страховочный трос.
- Далее обсадная труба накрывается защитным оголовком, предохраняющим скважину от засорения.
- Кабель подключается к реле и ведется к управляющему электрошкафу.
- Сразу после подключения начинается накачка воды в гидроаккумулятор. В этот момент необходимо спустить воздух, открыв кран.
- После того как потечет вода без воздуха, кран закрывается, и проверяются показания манометра. Стандартно реле имеет настройки по верхнему пределу давления – 2.8 атм, а по нижнему – 1.5.
Установка и подключение поверхностного насоса с автоматикой
При таком типе насоса подключение автоматики имеет ряд отличий, хотя последовательность ее подключения такая же, как у погружного типа. Различия заключаются в следующем:
- ко входу насоса присоединяется ПВХ-труба для забора воды с диаметров от 25 до 35 мм;
- на второй конец посредством фитинга прикрепляется обратный клапан и опускается в скважину, при этом труба должна иметь длину, достаточную чтобы ее конец погрузился в воду примерно на метр, иначе будет захватываться воздух;
- перед началом работы двигатель через заливное отверстие и заборная труба заполняются водой;
- при правильном герметичном подсоединении всех узлов включение насоса будет сопровождаться накачкой воды.
Причины снижения давления в системе и как увеличить напор воды в насосной станции
Ситуации, когда напор воды в насосной станции не удовлетворяет требованиям, довольно частые. Не стоит торопиться регулировать работу автоматики водяного насоса. Для решения проблем прежде всего стоит провести следующую диагностику:
На напор воды влияет не только автоматика, но и состояние фильтров, воздушное давление в системе, герметичность всасывающего трубопровода
- Проверить состояние фильтров. Примеси песка, глины и другие элементы могут не только забивать фильтры, но и вызывать коррозию элементов системы, что обязательно скажется на эффективности работы насоса.
- Измерить воздушное давление в системе. Его снижение также влияет на полноценное функционирование станции.
- Убедиться в герметичности всасывающего трубопровода.
Если в результате вышеперечисленных действий проблемы не выявлены, необходимо вмешаться в работу автоматики: проверить состояние гидроаккумулятора и настроить реле давления для скважинного насоса. Довольно часто допускается ошибка, при которой выставляется высокий уровень нижнего давления. Станция в таком режиме практически не выключается, что, естественно, пагубно сказывается на ее функционировании.
Причиной слабого давления могут стать и повреждения мембраны, микротрещины бака. Иногда устранение дефектов невозможно, требуется полная замена гидроаккумулятора.
Давление воды в системе легко регулируется автоматикой
Выводы
Для обеспечения колодцев или скважин с незначительной глубиной до 10 метров можно применять насосные станции компактного типа, обеспечивающие ежедневно нормальную подачу воды для нужд пользователя. Чтобы осуществить качественное водообеспечение частного строения из колодца глубиной более 12 м, использовать придется только погружные насосы.
Источники
- https://stoki.guru/nasosy/nasosnye-stancii/vybor-nasosa-dlya-nasosnoy-stancii-s-elementami-avtomatiki.html
- http://sansamuch.ru/vybor-nasosa-dlya-nasosnoj-stancii/
- https://vodatyt.ru/nasosnaya-stanciya/dlya-chastnogo-doma.html
- http://semidelov.ru/mar/chto-luchshe-nasosnaya-stantsiya-ili-pogruzhnoj-nasos-otlichiya-i/
- https://TehnoPanorama.ru/dlya-doma/chto-luchshe-nasosnaya-stanciya-ili-pogruzhnoj-nasos-dlya-kolodca.html
- https://vodocomfort74.ru/skvazhinnyy-nasos-ili-nasosnaya-stanciya-chto-vybrat.html
