С помощью каких устройств можно эффективно защитить скважинный насос от сухого хода

Автоматика для скважины своими руками или с помощью профессионалов

Общий принцип действия автоматики ↑

Несмотря на разницу в цене и функционале, современные автоматические блоки работают по одной и той же схеме – различные датчики отслеживают уровень давления и корректируют его по мере необходимости.

Наглядным примером может послужить принцип действия простейшего реле давления:

• Прибор устанавливается на две позиции – максимальное и минимальное давление в системе – и подключается к гидроаккумулятору.
• Мембрана гидроаккумулятора реагирует на количество воды, то есть на уровень давления.
• При достижении минимально допустимого уровня включается реле, которое запускает насос.
• Насос прекращает работу, когда срабатывает верхний датчик.

Более продвинутые системы, функционирующие без гидроаккумулятора, могут быть оснащены дополнительными опциями, но главный принцип работы автоматики для скважинного насоса остается неизменным.

Виды автоматики для скважинных насосов ↑

Первое поколение ↑

К первому (простейшему) поколению автоматики относят следующие приборы:

• Реле давления;
• Гидроаккумулятор;
• Датчики-блокираторы сухого хода;
• Выключатели-поплавки.

О реле давления было сказано выше. Поплавковые выключатели реагируют на критическое понижение уровня жидкости, отключая насос. Датчики сухого хода предотвращают перегрев насоса – если в камере отсутствует вода, система перестает функционировать. Как правило, подобная схема используется в поверхностных моделях.

Простейшую автоматику для скважинного насоса можно легко установить своими руками. Система подойдет также для дренажного оборудования.

Второе поколение ↑

Блоки-автоматы второго поколения представляют собой более серьезные механизмы. Здесь используется электронный контролирующий блок и несколько чувствительных датчиков, закрепленных в разных местах трубопровода и насосной станции. Сигналы с датчиков поступают на микросхему, которая ведет полный контроль за работой системы водоснабжения.

Электронный «сторож» в режиме реального времени реагирует на любые отхождения от нормы. Кроме того, он может быть оснащен дополнительными функциями:

• Температурный контроль;
• Аварийное отключение системы;
• Проверка уровня жидкости;
• Блокиратор сухого хода.

Важно! Большим минусом такой схемы автоматики для скважинных насосов является необходимость тонкой настройки, склонность к поломкам и довольно высокая цена

Третье поколение ↑

Важно! Если у вас нет опыта в водоснабжении, своими руками автоматику для скважины установить не получится. Только специалист может определить, по какому алгоритму лучше программировать систему

Автоматический блок своими руками ↑

Изготовленная своими руками автоматика для скважинного насоса зачастую обходится дешевле заводского комплекта оборудования. При покупке узлов по отдельности всегда можно подобрать оптимальный вариант для приобретенной модели насоса, не переплачивая за ненужные дополнительные опции.

Важно! Такая самодеятельность требует определенного уровня знаний. Если вы не можете назвать себя специалистом, лучше приобрести насосное оборудование с предустановленной автоматикой

Основные схемы сборки ↑

Среди схем автоматики для скважинных насосов хорошо зарекомендовали себя следующие виды:

Все узлы автоматики собираются в одном месте. При этом гидроаккумулятор может находиться на поверхности, а вода для него подводится по трубе или гибкой подводке. Схема подходит как для поверхностных, так и для глубинных насосов.

Контролирующий блок на гидроаккумуляторе

При таком размещении рекомендуется соединять коллектор системы с подающей трубой насоса. Получается распределенная станция – агрегат находится в скважине, а блок управления с гидроаккумулятором установлен в доме или подсобном помещении.

Распределенная насосная станция

Блок автоматики находится возле коллектора холодной воды, поддерживая в нем постоянный уровень давления. Напорный трубопровод отходит от самого насоса. При такой схеме лучше использовать поверхностные модели.

Советы по установке ↑

Чтобы автоматическое оборудование служило вам верой и правдой, необходимо заранее позаботиться о правильном месте его установки:

• Помещение должно круглогодично отапливаться.
• Чем ближе к скважине находится выносной блок, тем лучше. Идеальный вариант – оборудовать небольшую бойлерную возле кессона.
• Чтобы избежать потерь давления, устанавливайте насосную станцию в непосредственной близости от коллектора.
• Если оборудование будет находиться в доме, проведите качественную звукоизоляцию помещения.

Защитные реле LP 3 – описание и характеристики

Устройство этой модели типа hydrostop используются в системах водоснабжения, и предназначается для отключения скважинных и поверхностных насосов в автоматическом режиме. Отключение приборов осуществляется открыто сразу же после падения уровня жидкости ниже допустимых пределов. К основным техническим характеристикам реле относится:

• Максимальный уровень коммутируемого тока – 16 А;
• Диапазон температур перекачиваемой воды – от 1 до 40 °C;
• Диапазон давлений при работе – от 0,5 до 2,8 атмосфер;
• Электрическая защита класса IP44.

На эту модель реле типа производитель предоставляет гарантию сроком на 1 год. Устройство показывает надежность и эффективную защиту насосов при эксплуатации.

Как правильно провести установку

Как уже было сказано выше, датчик сухого хода для насосной станции устанавливается в купе с реле давления и монтируется на подающем трубопроводе.

В первую очередь необходимо отметить, что весь монтажный процесс производится при пустом трубопроводе и насосной станции.
Само реле сухого хода надо включить в водопроводную трассу через фитинг, обычно это тройник

Монтаж необходимо провести по всем канонам сантехники, то есть, с полной герметизацией стыков.
Очень важно правильно провести электрическое соединение приборов. Как уже говорилось, в данной системе подключение должно быть последовательным

Кстати, на фото ниже это хорошо видно.
Остается только соединить через клеммную коробку (контактную группу) провода, которые обязательно проводятся через гермовводы. Понятно, что работать с электрической разводкой надо только при выключенном питании агрегата.

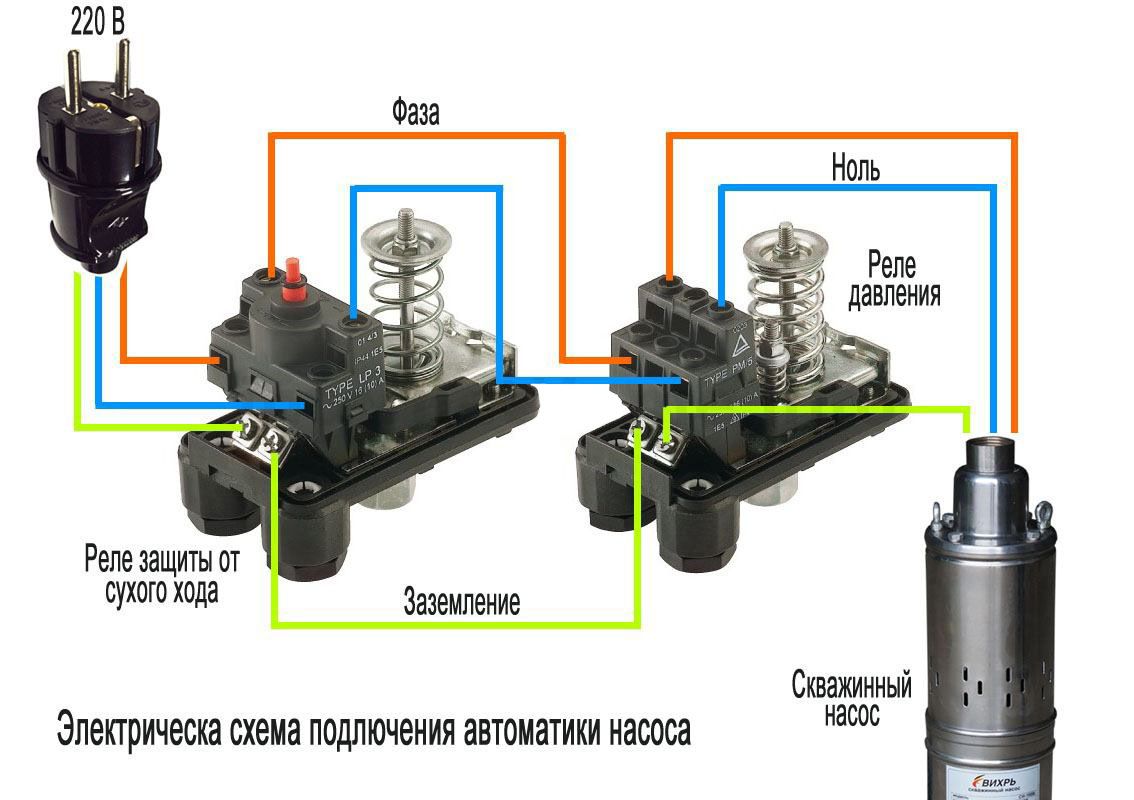

Схема электрического подключения реле сухого хода

Необходимо отметить, что показанная сверху схема не является стандартной. То есть, необязательно реле сухого хода устанавливать до реле давления. Эти приборы можно поменять местами. Главное условие – это последовательная установка обоих в электрической питающей цепи. Тем более, многие модели насосных станций уже на заводе комплектуются реле давления, которое устанавливают прямо на выходном подающем патрубке насосной установки.

Как защитить от сухого хода

Для этого можно приобрести несколько устройств, установка которых защитит от преждевременного ремонта или замены:

1. Защитное реле;
2. Установка контроля потока жидкости;
3. Датчики уровня.

Как только вода перестает поступать, эти устройства сразу же отключают насос. Работают они каждый по-своему, но функцию выполняют одну. Остается только выбрать подходящий вариант для себя, который покажется наиболее эффективным.

Также есть несколько советов по установке оборудования, которые помогут его защитить:

1. Установка должна производиться в теплом помещении, которое можно будет отапливать в холодное время года;
2. Нужно проложить звукоизоляцию, если размещать насос планируется в самом доме;
3. Выносной блок лучше устанавливать рядом со скважиной;
4. Следите за уровнем давления. Чтобы не происходило потерь, расположите станцию рядом с коллектором.

Эти советы и несколько дополнительных устройств помогут продлить срок службы установки и избежать проблем с ее поломкой.

Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчик уровня для насоса

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

Реле защиты

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

• давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
• засорился насосный фильтр;
• насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

• В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
• В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.

Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчик уровня для насоса

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

Реле защиты

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

• давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
• засорился насосный фильтр;
• насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

• В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
• В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.

Датчики уровня воды

Датчики протока бывает двух типов — лепестковые и турбинные. Лепестковые имеет гибкую пластину, которая находится в трубопроводе. При отсутствии тока воды пластина отклоняется от нормального состояния, срабатывают контакты, отключающие питание насоса.

Так выглядя лепестковые датчики протока Устройство лепесткового датчика Устройство турбинного датчика протока воды Датчик протока воды для водопровода Виды и параметры датчиков протока воды для насоса

Турбинные датчики потока устроены несколько сложнее. Основа устройства — небольшая турбина с электромагнитом в роторе. При наличии потока воды или газа турбина вращается, создается электромагнитное поле, которое преобразуется в электромагнитные импульсы, считываемые датчиком. Этот датчик, в зависимости от количества импульсов, включает/отключает питание насоса.

Контролеры протока

В основном это устройства, которые совмещают две функции: защиту от сухого хода и реле давления воды. Некоторые модели плюс к этим функциям могут иметь встроенный манометр и обратный клапан. Эти устройства еще называют электронными реле давления. Устройства эти дешевыми не назовешь, но они обеспечивают качественную защиту, отслуживая сразу несколько параметров, обеспечивая требуемое в системе давление, отключая оборудование при недостаточном потоке воды.

Название	Функции	Параметры срабатывания защиты от сухого хода	Подсоединительные размеры	Страна/производитель	Цена
BRIO 2000M Italtecnica	Реле давления датчик протока	7-15 сек	1″ (25 мм)	Италия	45$
АКВАРОБОТ ТУРБИПРЕСС	Реле давления реле протока	0,5 л/мин	1″ (25 мм)	75$
AL-KO	Реле давления обратный клапан защита от сухого хода	45 сек	1″ (25 мм)	Германия	68$
блок автоматики Джилекс	Реле давления защита от холостого хода манометр	1″ (25 мм)	Россия	38$
блок автоматики Aquario	Реле давления защита от холостого хода манометр обратный клапан	1″ (25 мм)	Италия	50$

Предлагаем ознакомиться Методы как отрегулировать упавшее давление воды в редукторе

В случае использования блока автоматики гидроаккумулятор — лишнее устройство. Система отлично работает по появлению расхода — открытию крана, срабатыванию бытовой техники и т.п. Но это если запас по напору небольшой. Если же разрыв большой, необходим и ГА, и еще реле давления. Дело в том, что предел отключения насоса в блоке автоматики не регулируется.

Насос отключится только тогда, когда создаст максимальное давление. Если он взят с большим запасом по напору, то может создать избыточное давление (оптимальное — не больше 3-4 атм, все что выше ведет к преждевременному износу системы). Потому после блока автоматики ставят реле давления и гидроаккумулятор. Такая схема дает возможность регулировать давление, при котором отключается насос.

Эти датчики устанавливаются в колодце, скважине, емкости. Целесообразно их использовать с насосами погружного типа, хотя и с поверхностными они совместимы. Есть датчики двух типов — поплавковые и электронные.

Поплавковые

Есть два типа датчиков уровня воды — на заполнение емкости (защита от переливов) и на опорожнение — как раз защита от сухого хода. Второй вариант — наш, первый нужен при заполнении бассейна. Есть еще модели, которые могут работать и так, и так, а принцип работы зависит от схемы подключения (идет в инструкции).

Принцип работы поплавкового выключателя

Эти устройства могут использоваться не только для контроля минимального уровня воды и сухого хода в скважине, колодце или накопительной емкости. Они также могут контролировать перелив (переполнение), что часто необходимо при наличии в системе накопительной емкости, из которой затем вода перекачивается в дом или при организации водоснабжения бассейна.

Один и тот же прибор может контролировать разные уровни, в том числе, минимальный

Это основные способы, которыми организуется защита от сухого хода насоса в системах водоснабжения частного дома. Есть еще частотные преобразователи, но они стоят дорого, потому их целесообразно применять в больших системах с мощными насосами. Там они быстро окупаются за счет экономии электроэнергии.

Датчики уровня воды

Эти датчики устанавливаются в колодце, скважине, емкости. Целесообразно их использовать с насосами погружного типа, хотя и с поверхностными они совместимы. Есть датчики двух типов — поплавковые и электронные.

Поплавковые

Есть два типа датчиков уровня воды — на заполнение емкости (защита от переливов) и на опорожнение — как раз защита от сухого хода. Второй вариант — наш, первый нужен при заполнении бассейна. Есть еще модели, которые могут работать и так, и так, а принцип работы зависит от схемы подключения (идет в инструкции).

Принцип работы поплавкового выключателя

Принцип работы при использовании для защиты от сухого хода прост: пока есть вода, датчик-поплавок задран вверх, насос может работать, как только уровень воды упал настолько, что датчик опустился, контактор размыкает цепь питания насоса, он не может включиться до тех пор, пока уровень воды не поднимется. Для защиты насоса от холостого хода кабель поплавка подключается в разрыв фазного провода.

Реле контроля уровня

Эти устройства могут использоваться не только для контроля минимального уровня воды и сухого хода в скважине, колодце или накопительной емкости. Они также могут контролировать перелив (переполнение), что часто необходимо при наличии в системе накопительной емкости, из которой затем вода перекачивается в дом или при организации водоснабжения бассейна.

В воду опускаются электроды. Их количество зависит от тех параметров, которые они отслеживают. Если надо следить только за наличием достаточного количества воды, датчиков достаточно два. Один — опускается на уровень минимально возможного уровня, второй — базовый — располагается чуть ниже. В работе используется электропроводность воды: пока оба датчика погружены в воду, между ними протекают небольшие токи. Это значит, что воды в колодце/скважине/емкости достаточно. Если тока нет, это значит, что вода опустилась ниже датчика минимального уровня. По этой команде размыкается цепь питания насоса и он прекращает работу.

Один и тот же прибор может контролировать разные уровни, в том числе, минимальный

Это основные способы, которыми организуется защита от сухого хода насоса в системах водоснабжения частного дома. Есть еще частотные преобразователи, но они стоят дорого, потому их целесообразно применять в больших системах с мощными насосами. Там они быстро окупаются за счет экономии электроэнергии.
