Выбор элементов систем водоснабжения: трубы, баки, коллекторы, насосы

Монтаж насоса

Третий шаг – установка насоса, выполняющего роль сердца всей водопроводной системы. При выборе прибора следует учитывать несколько важных показателей:

диаметр обсадного ствола;
высота и напор подачи воды в скважине;
ожидаемый объем поступающей воды из скважины;
планируемый расход воды.

Принимайте во внимание, что мощность оборудования не должна превышать показатели производительности скважины, чтобы избежать «сухого» хода насоса. Также прибор должен быть на 10-15% меньше диаметра обсадной трубы, чтобы сохранялась возможность его обслуживания. Установка насоса выполняется таким образом:

Установка насоса выполняется таким образом:

На крепежные элементы насоса фиксируется трос – он защищает прибор от аварийного опускания.
На насос устанавливается обратный клапан – он делает невозможным обратный ход водного потока в скважину.
К насосному оборудованию присоединяются труба водопровода и кабель электропитания. Параллельно с этим кабель фиксируется к трубе пластиковыми хомутами с шагом в 1,5 м.
Насос медленно опускается в обсадной ствол, а затем фиксируется тросом на высоте 1 м от дна скважины. Вторым концом трос закрепляется на оголовке скважины.

Схема: подключение автоматики

Далее следует позаботиться об очистных фильтрах – их устанавливают на трубу, которая подает воду от насоса к гидроаккумулятору. В обязательном порядке используется фильтрующий прибор грубой очистки, а приборы тонкой очистки, угольные, умягчители и др. устанавливаются в зависимости от назначения воды из скважины.

Что учитывать при монтаже

Перед приобретением и установкой счетчика необходимо обратиться в организацию, занимающуюся предоставлением услуги по подаче воды, поскольку в некоторых областях монтаж водомеров осуществляется инженерами ЖКХ или подрядчиками с лицензией на выполнение данных работ. В случае если самостоятельная установка водомера разрешена, необходимо составить юридический акт, после получения которого директор компании предоставит ряд технических норм, необходимых для подключения счетчика. Для самостоятельной установки прибора необходимо приобретать только сертифицированный товар.

Монтаж водомера — ответственное мероприятие, поэтому при подключении счетчика к водопроводу нужно учитывать следующие требования:

Счетчик должен располагаться как можно ближе к центральной водопроводной трубе. Именно такое расположение позволит убедить организацию по водоснабжению в том, что нет возможности дополнительного подключения к водопроводу до счетчика.
Перед монтажом водомера необходимо установить фильтр механической очистки, защищающий прибор от грязи и ржавчины.
Счетчик для воды можно устанавливать в месте, в котором температура не опускается ниже +5°С (тогда водомер не сможет замерзнуть). При понижении показателя до +4°С плотность воды достигает своего максимума, а это может отразиться на правильности показаний прибора по той причине, что он замерз.
Надо позаботиться о строительстве добротного колодца, в котором планируется прикрепить прибор. Без него водомер не опломбируют, и показания на приборе не учтутся при оплате услуг по подаче воды, что повлечет за собой судебный иск.

Также существует такой вариант, как утепленный колодец. Для того чтобы установить водосчетчик, необходимо соорудить колодец, в котором он будет установлен, а также определиться с вопросом — как утеплить сооружение, чтобы прибор для контроля воды не замерз при минусовой температуре. Обычно для строительства колодца роется котлован размером 1,2х1,2 м глубиной в 1 м. Нужно продумать, какими материалами необходимо утеплять колодец, чтобы в зимний период он не замерз.

Колодец будет строиться из кирпича или блоков, которые придется утеплять, поэтому желательно изначально расширить яму до размера 1,7х1,7х1,3 м. Иногда глубина расположения центральной магистрали может быть и больше, но в любом случае расстояние от дна колодца до счетчика должно составлять не менее 10 см.

Колодезный пол необходимо забетонировать, поскольку под кирпичные стены нужна прочная основа. Нагрузка на колодец будет незначительной, поэтому толщину бетонной стяжки можно сделать в пределах 10 см. После сооружения фундамента можно переходить к строительству стен, а в конце работы, чтобы счетчик не замерз зимой, к утеплению сооружения. Когда все готово — можно перейти к установке.

Если вы решили самостоятельно снять стоявший и установить новый счетчик для учета расхода воды в частном доме, следует внимательно прочитать инструкцию, прилагаемую к прибору, где указаны не только основные параметры, но и допустимая протяженность труб до и после водомера. Оборудование будет качественно работать на протяжении многих лет, только если будут соблюдены правила установки.

Этапы подключения насосной станции к скважине

Примерная схема подключения

1. Выбор и покупка необходимых материалов

Расчет труб и фитингов (соединений) – важный шаг, без которого можно либо потратить лишние средства, купив лишнее или слишком дорогое, либо позже обнаружить недостачу какой-либо мелочи, из-за которой придётся снова возвращаться в магазин.

Покупая трубу 32-х миллиметрового диаметра из полиэтилена, постарайтесь не «экономить» на нескольких метрах, покупая в обрез или китайскую дешёвку – себе в убыток, да и воду пить из системы всё-таки вам! В скважину следует опускать не сваренную, а цельную трубу, которая и будет подключена к насосу.

И не забудьте сразу же купить утеплитель для пластиковой трубы, например: termoflex.

2. Выбор варианта подключения

Зависит от глубины колодца или скважины:

глубина до 10 м позволит выбрать однотрубное подключение станции;
глубина от 10 до 20 м потребует двухтрубную станцию с эжектором.

Эти вопросы, как и схема подключения станции должны быть решены и разработаны до начала монтажных работ

Однотрубное подключение насосной станции к скважине выполняется проще и по тем же принципам, что и двухтрубное, поэтому сосредоточим внимание на этом варианте

3. Два выхода одного насоса

Один из них будет подключён к трубе, идущей в колодец или скважину, а другой – подающий воду в дом.

Сборка эжектора (литого чугунного приспособления с тремя выходами для соединения) включает в себя установку сетчатого фильтра грубой очистки в нижней части, а в верхней части эжектора есть пластиковый раструб, на который надевается 32-миллиметровый сгон подходящей длины. Если потребуется совместить два разных диаметра трубы и сгона, то можно установить переходное соединение требуемых параметров. Выход сгона комплектуется бронзовой муфтой, как элемент перехода на трубу из полиэтилена. После фильтра грубой очистки (в нижнем выходе) устанавливается обратный клапан, предотвращающий «сухой» режим работы (насос должен перекачивать не воздух, а воду). Клапан обеспечивает постоянное наполнение полиэтиленовой трубы водой. Муфта с 1 дюймом на 32 мм имеет наружную резьбу и крепится к п/э трубе, а вторая сторона муфты – к обратному клапану и фильтру, после чего свободный конец трубы погружается в скважину. Второй дюймовый обратный клапан устанавливается на погружённом конце трубы в скважине или колодце

Хотя, второй клапан не требование, а мера предосторожности. Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!. Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!

Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!

4. Траншея

Траншея, в которую будут укладываться трубы водоснабжения, должна быть достаточно глубокой, примерно на 50 см ниже глубины промерзания грунта. Кстати, ввод труб через фундамент тоже должен производиться ниже уровня промерзания и через закладную трубу. Длина труб в траншее должна иметь приличный запас (потом не растянете, как ни старайтесь!), а ведь будут и углы, и изгибы.

Предпочтительно сделать оголовок для обсадной трубы, изготовленный фабрично, но так как почему-то в продаже он бывает не всегда, можно упростить задачу, если просто сделать крепление колена трубы под небольшим углом.

Определить глубину спуска труб очень важно, чтобы насос не подтягивал грунт, песок и прочий мусор. Поэтому возьмите любую подходящую трубу или жёсткий шланг и погрузите его в скважину до самого дна и сделайте отметку на уровне выхода из обсадной трубы. Трубы должны быть примерно на 1 метр короче, чем мерный шланг или труба

5. Трубы

Трубы, обрезанные по отмеренной длине, муфтами присоединяются к эжектору, но перед их опусканием следует провести через 90-градусное колено трубы и хорошенько загерметизировать пространство ввода монтажной пеной. После этого производится соединение с 90-градусными угловыми переходниками, а их следует подсоединить к наружному трубопроводу.

6. Эжектор

Собранный эжектор в комплекте с подключёнными трубами опускается на отмеренную и отмеченную глубину так, чтобы верхний край обсадной трубы совпал с отметкой на трубе. Следующий шаг – закрепление оголовка из колена на обсадной трубе, как правило, выполняемый специальным армированным сантехническим скотчем.

7. Подключаем НС

Собираем прямой дюймовый кран-американку и металлический уголок с дюймовой наружной резьбой и крепим американку к соответствующему посадочному отверстию в насосной станции. Труба из полиэтилена из скважины через цанговое соединение присоединяется к пластиковой муфте.

Расширительный бак для водоснабжения в различных системах схемы монтажа

Помимо работы в качестве оборудования для автономного водопровода, мембранный расширительный бак для водоснабжения нередко используют в других целях, устанавливая его в отопительные, водосборные и водоснабжающие системы различного инженерного исполнения. При этом основные критерии выбора – температурные характеристики внутренней оболочки, объем бака и способ его размещения на поверхности.

Рис. 11 Гидробак с бойлером косвенного нагрева – схема и пример размещения

Обвязка бойлера косвенного нагрева

Бойлер косвенного нагрева предназначен для создания запасов горячей воды в доме, конструктивно он выполнен в виде металлического утепленного резервуара для сбора воды, внутри которого находится отопительный трубопровод. Поступающая в бойлер холодная вода нагревается трубами, по которым циркулирует теплоноситель системы отопления – таким образом установка не потребляет электроэнергию, а потребитель всегда имеет запас горячей воды. Также петлевая схема подключения трубопровода бройлера с рециркуляцией не позволяет остывать воде в трубах.

Общеизвестно, что при нагреве вода расширяется и в закрытом бройлере из-за этого повышается давление. Для компенсации к нему подключают вертикально установленный расширительный бак для систем водоснабжения, оболочка которого принимает на себя возросшее давление воздуха.

Рис. 12 Вертикальные расширительные баки для накопления воды в системах обезжелезивания

Запас воды

Для обеспечения автономного водоснабжения вовсе не обязательно устанавливать погружные или поверхностные электронасосы в водные источники и производить непрерывный водозабор. Альтернативный метод – кратковременный сбор воды и хранение ее запасов в накопительной емкости. Для его реализации на чердаке дома устанавливают накопительный бак, наполняют его водой из любого источника с помощью электронасоса, предусматривая разрыв цепи электропитания поплавковым выключателем, установленным на стенке накопительной емкости.

Недостатком способа сбора жидкости в накопительную емкость является неудобство ее размещения на чердаке, а также низкий напор без мембраны при малой высоте расположения (1 бар на 10 метров вертикального водного столба), не всегда достаточный для комфортного водопотребления.

Альтернатива данному варианту – использование накопительного гидробака большой емкости. Его можно разместить в любом месте дома и даже в подвале, а элементом, управляющим электронасосом, служит реле давления. В этом случае подобранный гидробак обеспечит значительно больший напор воды во внутреннем водопроводе по сравнению с накопительной емкостью на чердаке

Его второе немаловажное преимущество – нахождение внизу, благодаря этому подключаемый трубопровод не будет портить дизайн и эстетичный вид дома в отличие от накопительного бака, к которому придется протягивать линию по верху

Рис. 13 Схема монтажа гидроаккумулятора в системе со скважинным насосом

Забор воды из скважины

Технология подключения гидроаккумулятора к магистрали автономного водоснабжения с подачей воды из скважины была рассмотрена выше, в этом случае гидроаккумулятор обычно используют в составе насосной станции или размещает его отдельно, рядом со скважинным насосом. Бак также может находиться в доме, намного реже его помещают на поверхности в отдельной пристройке.

Забор воды из емкости

Не всегда водозабор производят для бытовых нужд и питья, нередко вода нужна в хозяйстве для полива огородов, автомоек, наполнения бассейнов или рукотворных прудов. В этом случае ее чистота не играет большой роли, и она может быть взята из различного вида источников или емкостей – озер, прудов, крыниц, бочек для сбора дождевых осадков. Использование поверхностных насосов при этом требует постоянного надзора, поэтому рационально применять для водосбора автоматически отключаемые насосные станции, в состав которых обязательно входит горизонтальный гидробак. Прибор предотвратит нежелательные гидравлические удары и обеспечит работу отключающей автоматики от реле давления, если оно не подходит, его отсоединяют от питания, меняют на реле сухого хода или на входе напорной трубы ставят переходник с реле протока.

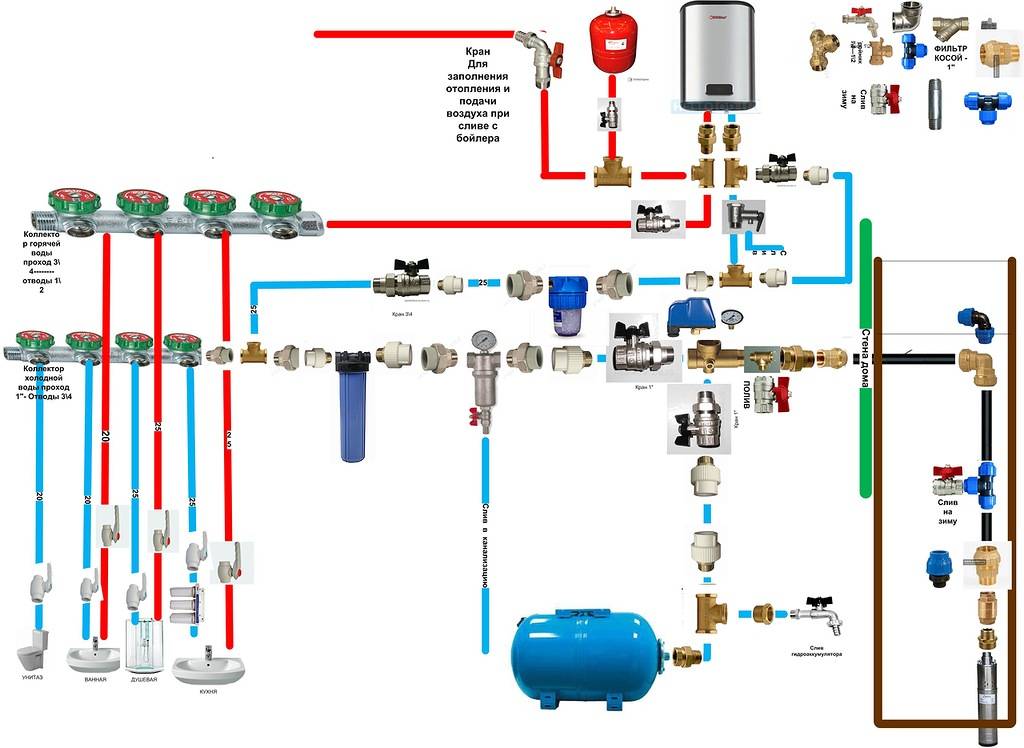

Рис. 14 Схемы насосных станций для дома

Монтаж и запуск гидрофора

Как мы уже упомянули, расстояние от уровня воды до отметки установки насосной станции не может превышать высоты всасывания, в большинстве случаев это 8 метров. Гидрофор должен устанавливаться строго горизонтально. Под ножки нужно подложить резиновые прокладки, чтобы избежать шума от вибрации. К оборудованию необходимо подвести электрический кабель, соответствующий мощности установки. Включать электропитание, не подготовив оборудование к эксплуатации, нельзя.

В качестве всасывающей трубы подойдёт довольно жёсткая водопроводная полиэтиленовая труба для наружной прокладки диаметром 25-32 мм. Мягкий шланг применять не следует, его может защемить. Всасывающая труба должна быть погружена в воду не менее, чем на 30 см ниже уровня зеркала воды. На нижнем конце необходимо закрепить обратный клапан с приёмной сеткой и фильтром. Можно использовать стандартный сеточный фильтр.

Горизонтальные участки всасывающей трубы должны иметь уклон в сторону водозабора. Крепят трубу таким образом, чтобы нагрузка от неё не передавалась на гидрофор. То есть необходимо иметь по высоте ещё одну или несколько точек крепления. Для подсоединения всасывающей трубы используют стандартный пластиковый закручивающийся фитинг, при необходимости латунный переходник. Соединение герметизируют сантехническим льном либо фум-лентой. Перед гидрофором устанавливают сетчатый фильтр.

Подающий трубопровод уже является частью водопроводной системы. Если гидрофор расположен на улице, вход в дом можно выполнить материалом, аналогичным тому, который был использован для всасывающей трубы. При расположении оборудования в доме можно сразу вести разводку трубами, используемыми в разводке по дому: металлопластом, сшитым полиэтиленом, экопластиком и т. д. Кран и фильтр устанавливают на входе в систему.

Перед запуском и заполнением гидрофора необходимо убедиться, что внутреннее давление гидроаккумулятора соответствует указанному в инструкции. Накачать его можно автомобильным насосом, давление проверить также автомобильным насосом. Насос и труба предварительно заполняется водой вручную через заливную пробку, расположенную на насосе. Нужно убедиться, что вода заполнила систему полностью, подождав, когда выйдет весь воздух. Только после этого можно включать электропитание.

Давление воды устанавливается вращением двух регулировочных болтов или винтов в соответствии с руководством. Первый параметр — давление, при котором насос включится, устанавливается значение 1,7 -1,8 бар. Второй — давление выключения, рекомендуется 2,8 – 3,1 бар.

Смонтировать гидрофор самостоятельно не сложно, никакого специального оборудования не понадобится. При расположении оборудования в доме лучше разместить его в отдельном техническом помещении либо шкафу, хотя уровень шума и невысок.

С нижним или верхним расположением

Есть три варианта подключения накопительной емкости и использования запаса воды:

Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.
Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.

Как определить оптимальный вариант?

Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак. Фактически это аналог водонапорной башни. Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.

В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники, например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.

Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.

Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе. При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.

Источники воды и схемы водоснабжения

Теперь нам предстоит познакомиться с источниками водоснабжения для коттеджа и необходимым в каждом конкретном случае набором оборудования.

Магистральный водопровод

Источник воды — функционирующий круглогодично водопровод, проложенный ниже глубины промерзания почвы. Как правило, подающаяся вода имеет питьевое качество и избыточное давление в 1-4,5 атмосферы.

Ввод воды в дом прокладывается трубами, сохраняющими эластичность при низких температурах — полиэтиленовыми (как правило, на компрессионных фитингах) или неармированными полипропиленовыми.

Вода заведена в дом напорной полиэтиленовой трубой

Из дополнительного оборудования необходимы:

Кран на отводе воды от магистрального водопровода или на ее вводе в дом;
Механический фильтр;
Водосчетчик;
Опционально — второй кран или обратный клапан, установленный стрелкой в сторону дома.

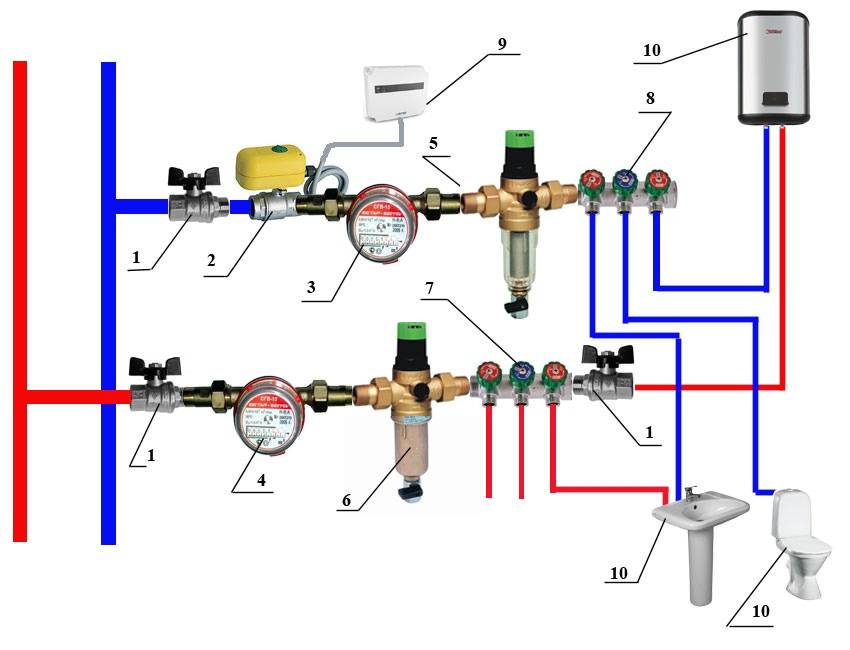

Водомерный узел в коттедже

Колодец, открытый водоем

При незначительной глубине зеркала воды в колодце или скважине и при подаче воды из открытого водоема необходима лишь насосная станция. Под этим названием поставляется комплект из поверхностного насоса, реле давления и мембранного бачка на общей станине.

Реле управляет работой насоса, включая и выключая его питание в зависимости от напора во внутреннем водопроводе, а мембранный гидроаккумулятор стабилизирует это давление и позволяет насосу простаивать, если разбор воды невелик.

Насосная станция может быть установлена:

В домике над колодцем;
В кессоне неглубокой скважины;

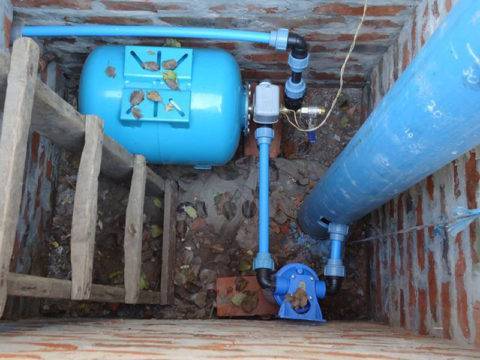

На фото — кессон с установленной в нем насосной станцией

При незначительном расстоянии от источника воды до дома (читай — невысоком гидравлическом сопротивлении ввода) — в доме.

Всасывающая труба комплектуется установленным на ее конце обратным клапаном (при большом количестве взвесей — с сетчатым фильтром). Клапан не позволит воде вылиться из гидроаккумулятора и внутреннего водопровода в момент выключения насоса.

Донный клапан

Устройство насоса внешним эжектором

Скважина

Для водоснабжения из артезианской скважины нужен схожий комплекс оборудования; однако поверхностный насос заменяется погружным (вихревым или многоступенчатым). Обратный клапан монтируется на выходе насоса.

Система водоснабжения со скважиной и погружным насосом

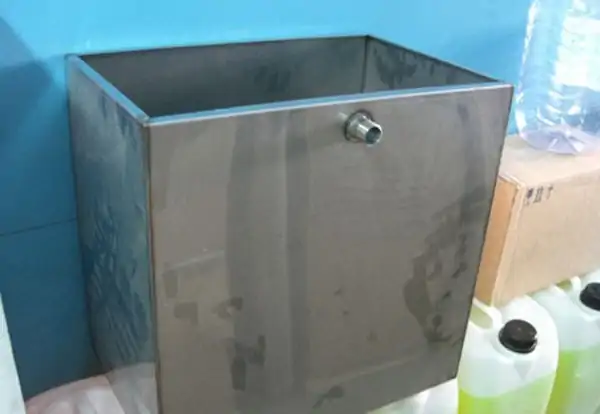

Емкость

Водоснабжение из емкости практикуется:

При подаче воды из источника (колодца или скважины) с низким дебитом (бак выполняет функцию ресивера, обеспечивающего стабильную подачу воды в пики ее расхода);
В сочетании с летними водопроводами с подачей воды по графику;
В качестве резервного на случай отключений централизованной подачи воды;
В отсутствие других источников водоснабжения (емкость наполняется привозной водой).

Бак с привозной водой в подвале коттеджа

Из оборудования необходима уже знакомая нам насосная станция и один или два обратных клапана. Первый стоит между баком и насосом и препятствует сливу воды обратно в емкость в момент выключения насоса. Второй нужен лишь в том случае, если емкость наполняется из водопровода, и стоит между врезками заливного клапана емкости и напорной линией насоса.

Типы баков

открытые;
закрытые.

Открытый

Устанавливается в системах с естественной циркуляцией теплоносителя. Он монтируется в самой верхней точке и представляет собой открытую или полуоткрытую ёмкость круглой или прямоугольной формы.

На определённом уровне в него вставляется трубка для слива излишков теплоносителя. Открытый резервуар обязательно утепляют, чтобы теплоноситель не остывал.

Фото 1. Расширительный бак открытого типа, подходит для отопительных систем с естественной циркуляцией.

Достоинства:

простота и неприхотливость обслуживания;
отсутствие дополнительных элементов;
простота управления.

Недостатки:

открытость и контакт с атмосферой, вследствие чего возможна коррозия самого устройства;
из-за открытости наблюдается большое испарение теплоносителя, что приводит к необходимости постоянного контроля за уровнем жидкости;
установка в верхней точке основного стояка доставляет неудобства при добавлении жидкости в систему.

Закрытый

Резервуар закрытого типа устанавливается в системах отопления с принудительной циркуляцией теплоносителя. Он представляет собой герметичную ёмкость с установленным краном Маевского для стравливания лишнего воздуха. Для контроля за давлением внутри бака его снабжают барометром. Такой резервуар устанавливается в любом месте помещения.

Фото 2. Расширительный бачок закрытого типа обычно монтируется в отопительных системах с принудительной циркуляцией.

Достоинства:

полная герметичность системы;
отсутствие контакта с воздухом, что исключает коррозию труб и радиаторов;
простота монтажа;
экономичность.

Недостатки:

необходимость устанавливать дополнительное оборудование для контроля за давлением внутри ёмкости;
риск повреждения устройства вследствие скачков давления.

Мембранный

Резервуары мембранного типа — отдельный вид закрытых баков. Они представляют собой герметичную ёмкость с эластичной мембраной внутри.

Мембрана служит для регулировки давления жидкости в системе. Она разделяет резервуар на две части. Одна часть заполнена инертным газом, а другая предназначена для приёма излишков теплоносителя.

При попадании жидкости в одну часть, давление на мембрану усиливается, вследствие чего она сдвигается в ту сторону, где находится воздух. При остывании теплоносителя происходит обратный процесс. Давление со стороны жидкости уменьшается, а сжатый воздух выталкивает мембрану назад.

Мембранные ёмкости могут иметь сменную и несменную мембрану. Во втором случае при поломке придётся заменять расширительный бак полностью, поэтому большей популярностью пользуются ёмкости первого типа.

Достоинства:

отсутствие контакта с воздухом и, как следствие, предотвращение коррозии металла;
установка в любом удобном месте внутри помещения;
отсутствие необходимости теплоизоляции;
простота монтажа;
надёжность;
экономичность, т. к. теплоноситель не испаряется из труб и радиаторов и не охлаждается.

Недостатки:

невозможность изготовить своими руками без специальных материалов и инструментов;
периодическая проверка давления инертного газа;
при поломке конструкции в отдельных случаях придётся заменять резервуар полностью.

Справка! Мембранные баки устанавливаются в системах отопления закрытого типа, использующих насос. Такие системы зависят от наличия электроэнергии.

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

уложить их ниже глубины промерзания грунта;
закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания. Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

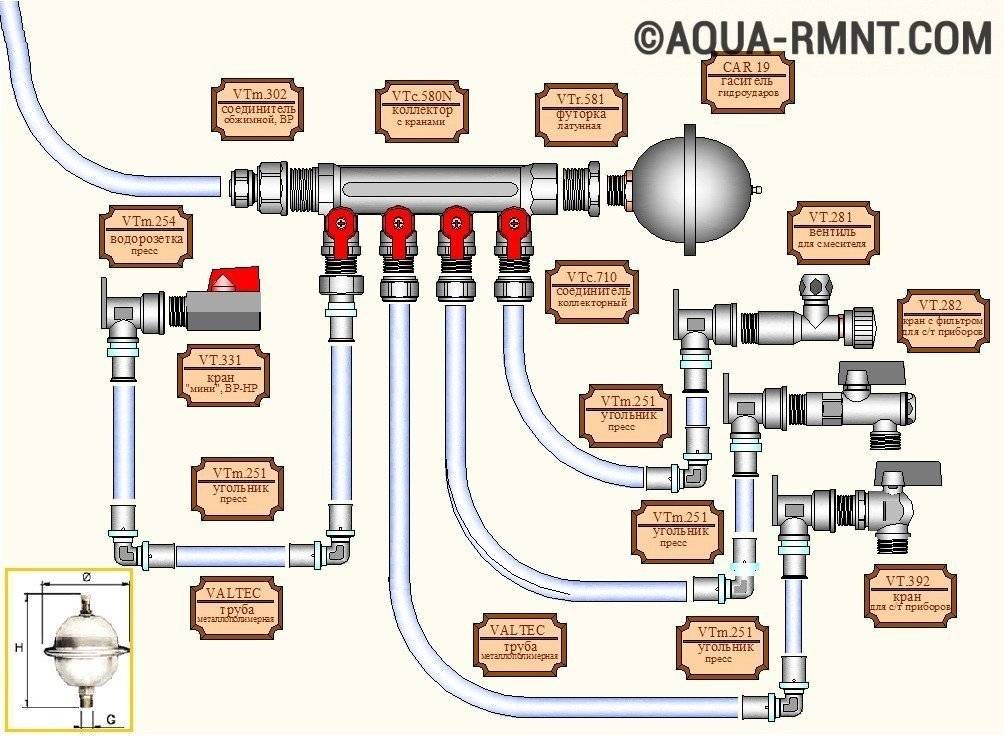

Лучшие коллекторы для водоснабжения премиум класса

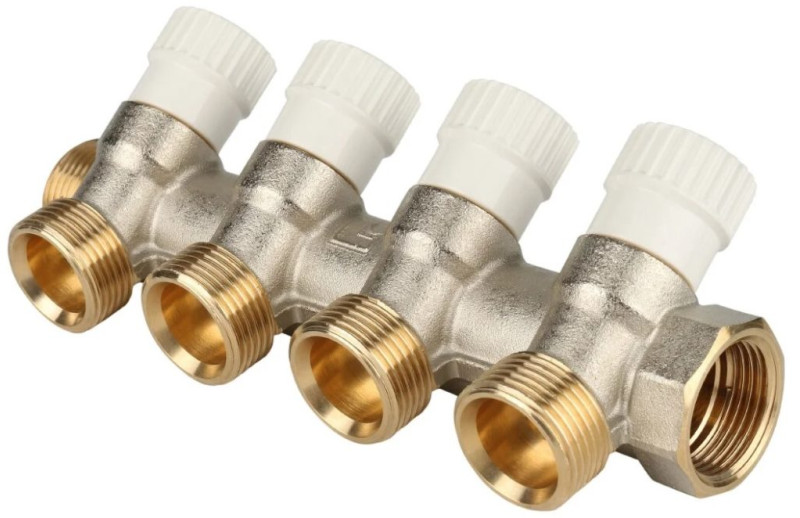

STOUT (SMB 6851 343404) 3/4″ НР-ВР, 4 отвода 3/4″ ЕК

Корпус гребенки изготовлен из латуни с низким содержанием свинца. Если 4 отвода недостаточно для полноценного построения системы водоснабжения, допускается модульное расширение до требуемого количества. Уплотнительные прокладки для вентилей из этилен-пропиленового каучука не пропускают влагу и прослужат длительное время. Деталь поддерживает регулировку напора воды в зависимости от индивидуальных и технических предпочтений на каждой из линий.

~~STOUT (SMB 6851 343404) 3/4″ НР-ВР, 4 отвода 3/4″ ЕК~~
Достоинства:

яркий цвет латуни, как результат воздействия термообработки;
на каждом клапане предусмотрена возможность установки таблички с указанием абонента;
комбинированное соединение;
работа с теплоносителем высокой температуры.
