Виды приточных вентиляционных установок
Современная линейка приточных установок радует своим разнообразием. В продаже имеются как компактные приточные установки – мини-системы с минимальным набором опций, так и сложные промышленные модели с функцией нагрева и охлаждения воздуха.
Приточные установки могут быть наборными (модульными) и собираться по частям, как конструктор, непосредственно на месте их установки, либо моноблочными, в которых все рабочие элементы и комплектующие заключены в единый звукоизолированный корпус.
Моноблочная приточная установка
Оптимальная приточная вентиляционная установка для квартиры — моноблочная. Она имеет компактные размеры, работает тихо и не требует проведения дорогостоящих проектных и расчетных работ и специализированной пуско-наладки.
Промышленные и полупромышленные приточные установки имеют более масштабные размеры, поэтому чтобы рационально и экономно использовать пространство, такие вентиляционные установки, как правило, размещают на крыше или в технических помещениях, венткамерах и т.д.
Приточные установки также могут работать на предварительное охлаждение (приточная установка с охлаждением) или нагрев воздуха перед подачей в помещение, или совмещать в себе две функции сразу (приточная установка с охлаждением и нагревом). Для этих целей в оборудовании предусматривают секции обогрева и/или охлаждения.
В секции нагрева воздушных масс используются медные и алюминиевые теплообменники, которые работают на горячей воде или электронагревателе. Водяные теплообменники оснащают термостатом для защиты от обмерзания, а электронагреватели снабжают двухступенчатой системой защиты для их отключения в случае перегрева. Секция охлаждения приточной установки состоит из медно-алюминиевых теплообменников которые работают на холодной воде или гликолевой смеси, либо используется фреоновый испаритель.
Приточная установка с водяным калорифером
Приточная установка с электрическим калорифером обеспечивает подачу в помещение уже нагретого и отфильтрованного от всех загрязнений воздуха, с учетом низкой температуры в точке забора. Такие модели просты в установке, имеют компактные размеры, демонстрируя при этом высокую эффективность работы. Увеличение температуры происходит за счет контакта приточного воздуха с раскаленными пластинами или спиралями из тугоплавких материалов. Оребрение тэнов выполняют из стали или алюминия. Корпус изготавливают из особо прочной стали, а для хороших показателей тепло-и шумоизоляции предусматривают дополнительный слой из минеральной ваты или пенополистирола. Встроенные фильтры являются непременным элементом устройства и выполняют качественную очистку приточного воздуха от нежелательных примесей.
Приточная установка с электрическим калорифером
Оборудование можно условно разделить на два типа: без управления, или со встроенным автоматическим блоком управления. В последнем случае, можно задавать нужные настройки температуры нагрева, следить за степенью загрязнения фильтров и корректировать работу системы. Приточные установки с электрическим калорифером монтируют на стенах, или под подвесными потолками. Кроме того, нужно обеспечить свободный доступ к блоку управления для полноценного обслуживания и контроля за состоянием прибора.
Приточная установка с водяным калорифером — наиболее выгодная с экономической точки зрения. Такие установки передают тепловую энергию от теплоносителя, который циркулирует внутри радиатора устройства. Жидкость совсем не уступает по эффективности нагрева электрическому аналогу, зато затраты на его обслуживание существенно ниже. Установки такого типа очень эффективны для работы в помещениях с большой площадью, за счет значительной площади покрытия. Это возможно благодаря конструкционным особенностям прибора (нагрев осуществляется в плоскости, перпендикулярной потоку воздушных масс).
Вытяжные вентиляционные установки
Главное предназначение вытяжных вентиляционных установок заключается в отводе отработанного воздуха из помещения и равномерном выравнивании давления при действующем притоке. Вытяжные вентустановки устраняют и отводят не только неприятные запахи, но и удаляют различные вредности из помещения, такие как углекислый газ, пыль, дым, а также другие опасные для здоровья человека загрязнения и примеси.
Конструкция вытяжных установок включает в себя вытяжной вентилятор, воздуховоды, шумоглушитель, элементы автоматики и дефлектор. Вытяжку можно сделать общеобменной (для всего помещения), либо локальной, которая целенаправленно удаляет и вытягивает загрязненный воздух и вредности непосредственно в месте их возникновения (местные отсосы). Это особенно актуально для больших или специализированных помещений (например, цех).
Вытяжная вентиляционная установка
На практике в качестве вытяжного оборудования используется просто вытяжной вентилятор, который либо имеет определенную автоматику для возможности изменения производительности и правильного включения/отключения, либо просто включается кнопкой-пускателем с режимом работы on/off.
Для полноценной и правильно работающей системы необходимо совместное использование приточной и вытяжной вентиляции, так как обособленно, вытяжные установки не могут обеспечить полноценного и качественного воздухообмена.
Особое внимание стоит уделить вытяжным противодымным установкам, ключевая задача которых заключается не только в отводе дыма и продуктов горения, но и недопущении дальнейшего распространения огня по всему зданию. Для этих целей, в вытяжных установках такого типа задействуют:
Для этих целей, в вытяжных установках такого типа задействуют:
- специальные вентиляторы, отводящие дым и тепло;
- воздуховоды из огнеупорных и тугоплавких материалов;
- особые противодымные и противопожарные клапаны.
Вытяжные противодымные установки обязательно автоматизируют, синхронизируя даже сразу несколько способов, на случай выхода одного из сигнальных устройств включения из строя.
Что такое бризер, устройство и принцип работы

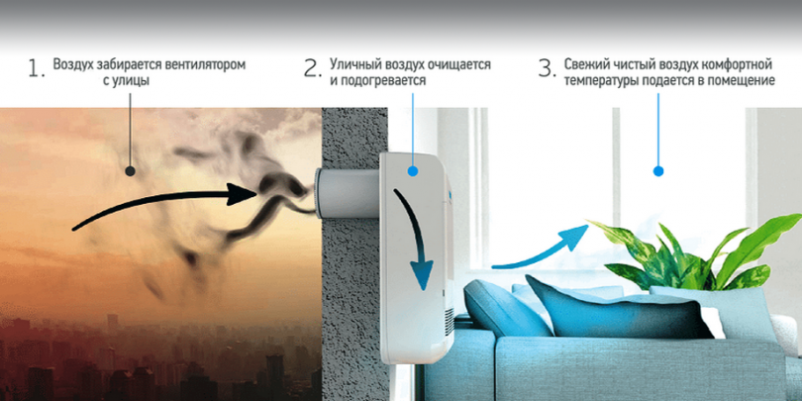

Принцип работы бризера
Бризер – это полноценная приточная вентиляционная система. Устройство включает в себя все составляющие для очистки воздуха. Для установки системы не требуется никакого специального оборудования. При желании с данным процессом сможет справиться каждый.
Бризер являет собой компактную установку для вентиляции воздуха, попадающего в систему, и очищающую его. Некоторые из систем оснащены дополнительной функцией подогрева воздуха, что очень удобно при использовании прибора в холодное время года.

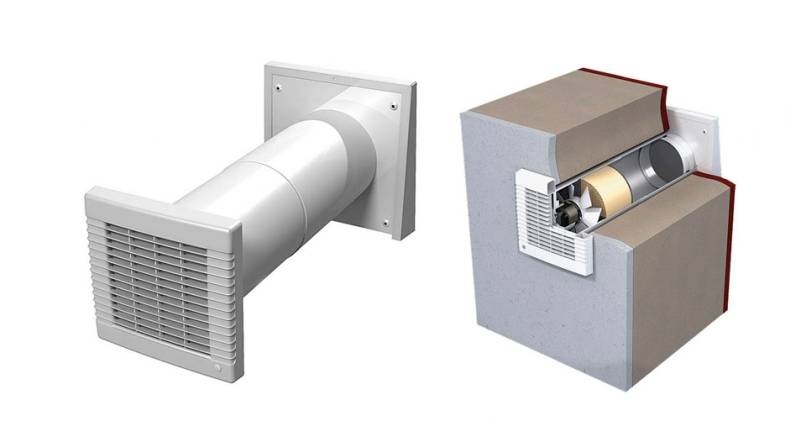

Устройство системы вентиляции
Приточная система вентиляции воздуха, то есть – бризер, являет собой небольшое устройство, отлично вписывающееся в интерьер любой комнаты. Оно состоит из таких компонентов:
- наружный клапан, его функция заключается в предотвращении проникновения воздуха вовнутрь помещения при выключенном приборе;
- фильтры очистки. Очищают воздух, поступающий с улицы, от различного типа загрязнений. КК ним относятся микроорганизмы, грибки плесени, пыль и мелкий мусор;
- вентилятор отвечает за принудительную подачу воздуха внутрь помещения;
- электронная система управления отвечает за принудительную подачу воздуха внутрь помещения;
- керамический нагреватель подогревает воздушные потки в холодное время года. За его работу отвечает климат контроль;
- пульт управления.
Любая вентиляционная система данного типа имеет несколько фильтров. Они обеспечивают очистку воздуха на трех уровнях:
- базовая очистка обеспечивает удержание пыли, спор плесени и грибов, пуха и микрочастиц размером от 0,5 мкм;
- нера-фильтрация предназначена для удержания мелкой пыли и вредных микроорганизмов;
- каталитическая очистка отфильтровывает смог и газы.
Как работает приточная вентиляция
Проветриватели для квартиры обеспечивают комплексные решения при подачи воздуха. Устройства обладают следующим функционалом.
Приток воздуха
Оценивается в соответствии с производительностью проветривателя. Показатель определяет, какой объем воздуха устройство способно подать в помещение за час. Минимальные нормы установлены санитарными правилами, соответствуют 30 м3/час на человека.
Приток воздуха может быть естественным или принудительным, реализованным при помощи вентилятора.
Естественным путем воздух попадает в квартиру благодаря разнице температуры в помещении, на улице. В такой ситуации объем воздуха, поступающий в комнату, зависит от погодных условий, температуры снаружи, этажности дома, исправности общедомовой вытяжки. Проветриватель, подающий воздух естественным путем, не может гарантировать минимальной производительности. Например, летом, когда температура в доме и на улице одинакова, на первом этаже многоэтажке производительность естественного проветривания будет приближаться к нулю. Плюсом такого решения считается отсутствие затрат на энергопотребление проветривателя, бесшумная работа.
Принудительно поток воздуха создается при работе вентилятора. Он обеспечивает производительность, заявленную в инструкции, независимо от погодных условий. Усилить воздухообмен или снизить интенсивность потока можно, изменяя скорость работы вентилятора. При низкой производительности шум от работы проветриватели будет тише, чем при высокой интенсивности работы. Количество потребляемой энергии также зависит от режима работы приспособления.
Очистка воздуха
Подобная функция реализована не в каждой системе вентиляции. Сами фильтры также отличаются по степени очистки поступающего воздуха, типам загрязнений, которые он способен задержать. Грубые фильтры способны задержать пыль, более тонкие – мелкие частицы. Сегодня самыми эффективными считаются НЕРА фильтры, которые задержат мельчайшие частицы. Угольные приспособления очищают воздух от вредных газов. Идеальным решением станет комплексное использование очищающих элементов.
Защита от шума
В помещении уровень шума не должен превышать 40 дБА. Для сравнения, гул проезжающего автомобиля достигает 100 дБА. Приточная вентиляция обеспечивает доступ свежего воздуха при закрытых окнах, что обеспечивает надежную защиту от шума.
Использование проветривателя с механической подачей воздуха увеличивает уровень шума в квартире за счет работы вентилятора. Однако его ровный гул воспринимается проще, чем многоголосье, раздающееся на улице. Шум от работы устройства не превышает санитарных норм.
Существует несколько наиболее распространенных разновидностей:
Приточно-вытяжные установки с опцией рециркуляции воздуха
Принцип работы приточно-вытяжных установок с рециркуляцией состоит в том, что часть воздушных масс, забираемых системой из помещения, перемешивается с холодными воздушными массами, которые поступают извне. После чего, нагретый таким образом воздух поступает внутрь помещения. Большим плюсом таких установок является существенная экономия электроэнергии. К недостаткам можно отнести ограничение на установку в помещениях, в которых есть присутствие взрывоопасных горючих смесей, испарений и газов.
Приточно-вытяжные установки с охлаждением
Такие приточно-вытяжные установки наиболее целесообразны для использования в помещениях, которые требуют поддержания прохладного температурного режима для хранения продуктов или материалов. Применяются в летний сезон в общественных помещениях, либо в холодильных помещениях, или цехах, где технологическим процессом предусмотрено поддержание определенной низкой температуры.
В оборудовании имеется секция охлаждения, а также каплеуловитель, который устанавливают непосредственно за теплообменником/испарителем. Конденсат собирается в поддон из антикоррозийного материала, а дренажный патрубок выводят через боковую панель со стороны обслуживания.
Приточно-вытяжная установка с охлаждением
Приточно-вытяжные установки, совмещенные с кондиционером
Подобное оборудование, оснащенное тепловыми насосами и фильтрами, совмещает в себе приточно-вытяжную остановку и кондиционер, заключенных в компактный теплоизолированный корпус.
Приточно-вытяжная установка с кондиционером
Приточно-вытяжные вентиляционные установки с рекуператором
Вентиляционные установки с рекуперацией тепла являются на сегодня наиболее выгодным и экономически целесообразным решением для увеличения КПД вентиляции помещения.
ПВУ с рекуператором
Принцип работы рекуператора заключается в том, что вместо бесполезного выброса в атмосферу уже отработанного и нагретого воздуха, он извлекает из него тепло и вновь пускает на подогрев поступающих приточных масс. В летний сезон, установки с рекуператором работают на охлаждение приточного теплого воздуха посредством более прохладного исходящего. Грубо говоря, рекуператор позволяет практически бесплатно сохранять тепло и, соответственно, ваши средства для оплаты электроэнергии.
Установки такого типа могут быть оборудованы следующими видами рекуператоров:
- пластинчатыми;
- роторными.
Роторные рекуператоры гораздо эффективнее и работоспособнее пластинчатых, к тому же, выдерживают более интенсивные и суровые условия эксплуатации. Но и цена таких моделей гораздо выше.
ПВУ с пластинчатым рекуператором
ПВУ с роторным рекуператором
ПВУ с рекуператором и водяным калорифером
Стоимость вентиляционной установки приточно-вытяжного типа, конечно, выше обычной приточной или вытяжной. Но с учетом того, что экономический эффект от нее гораздо более значительный и ощутимый, относитесь к этому как к вашему выгодному вложению в будущий комфорт и безопасность. К слову говоря, на небольших объектах типа гостиниц, клиник или небольших офисов окупаемость приточно-вытяжной установки с рекуперацией составляет около 1 года за счет экономии расходов электроэнергии.
Получить бесплатную консультацию инженера по вентиляционным установкам
Получить!
Канальные очистители воздуха
Канальный фильтр предназначен для глубокой, многоступенчатой очистки приточного или вытяжного воздуха от вредных примесей с использованием фотокатализа.
Канальный фильтр DF1000 | 101 900 ₽ | Канальный фильтр “DF1000 (ФКО-600 LED)” внутреннего исполнения. Имеет многоступенчатую очистку воздуха:
|
Канальный фильтр DF500 | ФКО – 79 900 ₽ EPA – 69 900 ₽ | Канальный фильтр “DF500” внутреннего исполнения. Имеет многоступенчатую очистку воздуха:
|
Канальный фильтр Orange EPA | 41 900 ₽ | Канальный фильтр абсолютной очистки с функцией шумоглушителя Фильтр класса Е11 большой площади Шумоподавление до 36 дБ Для установок производительностью до 400 м³/ч |
Канальный фильтр Orange EPA XL | 48 900 ₽ | Канальный фильтр абсолютной очистки с функцией шумоглушителя Фильтр класса Е11 большой площади Шумоподавление до 36 дБ Для установок производительностью до 650 м³/ч |
Обозначение индикаторов
Для просмотра свойств оборудования наведите курсор на индикатор и подождите до показа текста.
| Максимальная производительность Мощность нагревателя Пылевой фильтр Угольный фильтр Фотокаталитический фильтр и УФ-светодиоды Возможность обеспечить воздухом несколько помещений Максимальная площадь Габаритные размеры Уровень шума Масса | Диаметр воздуховода Воздушный клапан Степень защиты от пыли и воды – IP44 Степень защиты от пыли и воды – IP22 Степень защиты от пыли и воды – IP20 Установка внутреннего размещения Установка наружного размещения Съёмный блок автоматики и нагрева |
Типы вентиляции с подогревом воздуха
Системы вентиляции с подогревом приточного воздуха делятся на два основных типа.
Центральная вентиляция
За температуру притока отвечают, как правило, приточные вентиляторы с подогревом воздуха. Подогрев осуществляется при помощи калорифера, который бывает электрическим и водяным. Первый работает от электросети, второй встраивается в центральную отопительную систему. Некоторые воздухонагреватели снабжаются рекуператором, благодаря которому возможен теплообмен между выводимым наружу нагретым воздухом и поступающим с улицы холодным.
Центральная вентиляция, без сомнения, очень функциональная система. Однако она имеет свои требования: ей нужно много места под размещение, для проектирования придется привлекать специалистов, а установка потянет на полноценный ремонт. А самое главное – понадобятся значительные денежные вложения.
Компактная приточная вентиляция с подогревом воздуха – бризер
Это небольшое бытовое устройство, которое вешается на стену и подает свежий воздух в комнату. Керамический нагревательный элемент подогревает входящий воздух, причем функция климат-контроля позволяет задать для него желаемую температуру. Кроме того, прибор очищает воздух при помощи трехступенчатой системы фильтрации. Она задерживает пыль, грязь, сажу, пыльцу, аллергены, болезнетворные микроорганизмы и запах
Монтаж бризера занимает всего один час и не портит ремонт. Поэтому если Вам нужна эффективная и удобная вентиляция в квартиру с подогревом воздуха, бризер может стать оптимальным вариантом.
Как делается приточная вентиляция воздуха с подогревом своими руками
Для тех, кто имеет желание сделать приточную вентиляцию в частном доме своими руками, можно сказать, что это не сложно. Главное – подойти к процессу очень тщательно и не торопиться. Если неправильно создать чертеж и произвести расчеты, устройство будет работать неверно, что скажется на воздухе внутри помещения и на температуре.
Схемы и чертежи
Прежде чем приступить к монтажу устройства, необходимо на бумаге полностью осуществить свой замысел. Чертеж должен быть со всеми размерами и направлениями, так будет удобней монтировать готовую систему и производить расчеты. На клапанах обязательно пометьте наличие решеток и заслонок. В схеме должны быть учтены следующие нюансы:
- Движение воздуха должно идти от чистых помещений к загрязнённым, то есть от спальни к кухне и санузлу.
- Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, где нет вытяжки.
- Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.
Расчеты
Для того чтобы устройство полностью выполняло свои функции, необходимо как можно точнее рассчитать его мощность. Для этого понадобятся все параметры помещения. В том числе количество этажей, площадь комнат, планировка помещения, количество людей, которые одновременно могут там находиться, а также наличие техники в виде компьютеров или станков.
Монтаж
Для того чтобы смонтировать приточную вентиляцию, необходимо иметь следующие инструменты:
- Перфоратор.
- Гаечные ключи.
- Кувалда.
- Шуруповерт.
- Молоток.
- Трещоточный ключ.
- Струбцина.
В первую очередь, необходимо приготовить место и выбрать размер отверстия. При помощи алмазного бура или перфоратора нужно просверлить отверстие с уклоном в сторону улицы. Затем в эту дыру вставляется труба. По диаметру она должна быть больше, чем диаметр вентилятора.
После этого устанавливается вентилятор, а все щели между трубой и стеной запениваются. Затем прокладываются каналы для проводки. В некоторых помещениях проводку удобно соединить со включателем, это даст возможность автоматически включаться системе вентиляции после того, как в помещении зажигается свет.
В финале устанавливаются все оставшиеся детали, в том числе шумопоглотители, датчики температуры и все фильтры
Важно постоянно сверяться со схемой, чтобы не допустить ошибок при монтаже. На концы системы крепятся решетки
В итоге всю систему необходимо проверить
Это сделать просто: нужно к решеткам поднести лист бумаги. Если он колышется хотя бы незначительно, значит, вентиляция работает
В итоге всю систему необходимо проверить. Это сделать просто: нужно к решеткам поднести лист бумаги. Если он колышется хотя бы незначительно, значит, вентиляция работает.
Важно отметить, что в последнее время люди все больше загораживаются от постороннего шума. В итоге, вместе со звуками, мы прекращаем доступ свежего воздуха в помещение
Это провоцирует и аллергические реакции, и болезни верхних дыхательных путей
Это провоцирует и аллергические реакции, и болезни верхних дыхательных путей.
Поэтому в любом помещении, будь то офис или квартира, должна стоять вентиляция. А чтобы при этом не замерзать, вентиляцию следует устанавливать с подогревом. Тогда будет и здоровью полезно, и тепло.
Кому необходима приточная вентиляция?
Как работала вентиляция раньше? Уличный воздух заходил в квартиру через неплотности в окнах, через неутепленные стены, а выходил по вентиляционным каналам через отверстия на кухне и в ванной. Это естественная вентиляция, и работает она хорошо при условии достаточной разницы температур внутри помещения и за окном.
Когда мы стали везде ставить герметичные пластиковые окна, то притока воздуха не стало. Грязный воздух перестал нормально выводиться из квартиры, ведь нарушился баланс притока и вывода, нет достаточного давления, чтобы «выдавить» воздух через вентканалы. В итоге в квартире повышается концентрация углекислого газа (СО2), влаги, растет температура, а это рай для микроорганизмов. Также появляется конденсат и плесень, усиливаются запахи.
Принудительная приточная вентиляция необходима, когда:
- квартира полностью герметична: установлены пластиковые окна, выполнено утепление стен и потолка;
- вы постоянно чувствуете духоту, спертость, быстро устаете и не можете сконцентрироваться – следствия повышенной концентрации СО2;
- наблюдается повышенная влажность, конденсат на окнах;
- появилась плесень на стене и потолке;
- просто открыть окно и проветрить невозможно, потому что за окнами шумная дорога, в регионе плохой воздух, у кого-то аллергия на пыльцу и цветение, холодный климат и т.д.;
- присутствуют постоянные конфликты, что кому-то душно, а кому-то дует из окна.
В группе риска дети, пожилые люди, беременные женщины и аллергики – им необходимо обеспечить максимально здоровый микроклимат.
Приточная вентиляция от компании ООО «Вент-М»
Самостоятельно подобрать оборудование для вентиляции не всегда легко. Инженеры компании «Вент-М» приедут и , помогут найти оптимальное решение как для небольшой квартиры, так и для ресторана, фитнес-клуба или производственного цеха, составят проект, а после утверждения сметы цена не будет меняться. Компания продает оборудование от крупнейших производителей, а также имеет собственное производство, что хорошо сказывается на сроках и ценах. Специалисты выполняют монтаж и обслуживание вентиляции, дают гарантию на оборудование и свои услуги, а работы проводят настолько аккуратно, что можно не переживать за ремонт. Примеры работ и цены можно осмотреть на сайте https://ventm.ru/
Что такое приточная вентиляция
Приточная система вентиляции – это система, подающая свежий воздух в дом. Она в разы эффективнее открытой форточки или предусмотренной системы вентилирования.
Так как в первом случае обмен с улицей естественный, а во втором свежему воздуху тяжелее попасть в помещение.
Модели бывают с разной структурой, рассмотрим некоторые важные составляющие приточной вентиляции.
Что такое бризер
Бризер – небольшая установка, фильтрующая и нагревающая воздух. Он является одним из самых выгодных способов фильтрации помещения.
Чаще всего такое устройство используется для больших домов, но он вполне подойдет и для квартиры.
Такой аппарат притягивает воздух, а за его выталкивание должны быть ответственны обычные вентиляционные каналы.
Вентилятор
Этот элемент помогает затягивать воздух внутрь, является частью принудительной системы вентиляции в квартире или частном доме.
Благодаря его мощности помещение может хорошо вентилироваться, но система должна работать комплексно.
Один слабый вентилятор по силе затягивания воздуха равен открытой форточке, но без дополнительных комплектующих мы получаем полное отсутствие фильтрации, риск забивания каналов и многое другое. Поэтому нужно, как минимум, использовать фильтры.

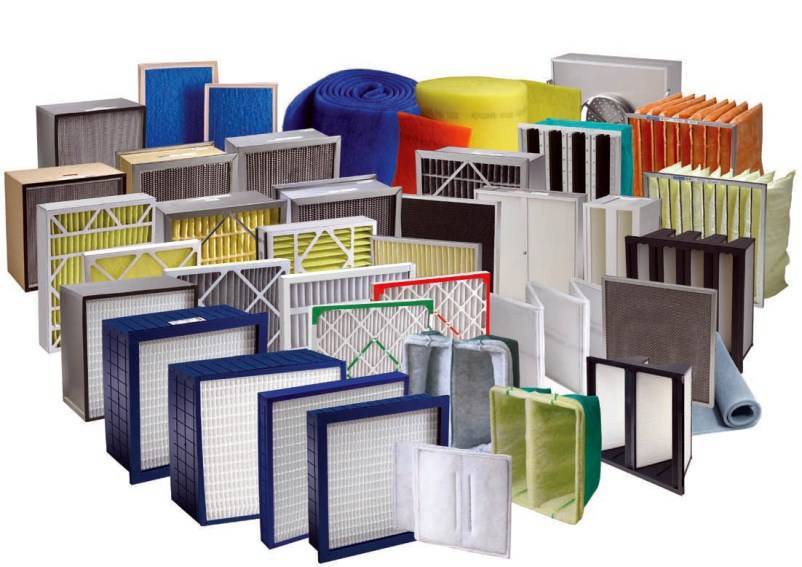

Фильтры
Используются в системе приточной вентиляции для квартиры с фильтрацией.
Фильтры нужны для защиты от мелких частиц, особенно полезны для аллергиков. Они могут избавить помещение от пыли, пуха и прочих загрязнений.
Модели бывают разные – дешевые защищают помещение от попадания насекомых. Варианты подороже обладают полноценной системой фильтрации и способны остановить даже мельчайшие пылинки.

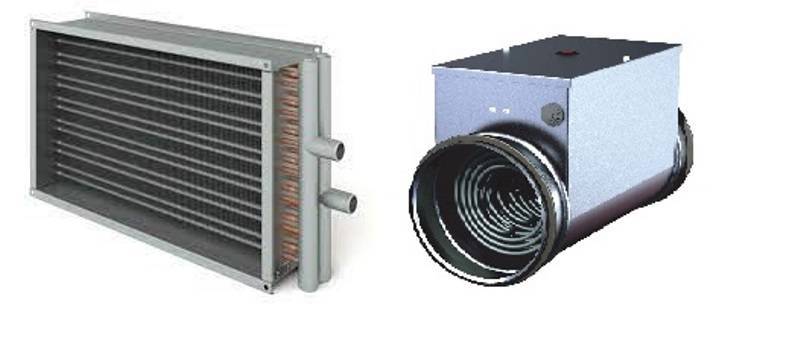

Нагревательный элемент
Используется в системе приточной вентиляции с подогревом воздуха. Элемент помогает воздуху нагреться перед тем, как попасть в помещение. Особенно полезен в местах с холодным климатом. Благодаря ему температура воздуха останется на комфортном уровне.
Выделяют электрические и водяные нагревательные системы.
Первые дешевле и больше подходят для использования в маленьких квартирках. Вторые дороже, но их устанавливают в вентиляционной системе больших помещений.
Рекуператор
Позволяет сэкономить на подогреве комнаты. Он нагревает холодный воздух за счет теплого.
Рекуператоры относятся к системам приточной вентиляции с подогревом воздуха.
Система шумопоглощения
Систему шумоподавления не стоит недооценивать. Работающие вентиляторы, не говоря уже о других элементах системы, могут доставлять много шума, тем самым принося дискомфорт жильцам.
А благодаря системе шумоподавления от системы вентиляции практически не исходит неприятных звуков. Воздуховоды
Под воздуховодом подразумеваются трубы, через которые воздушные массы попадают в комнату.
Система автоматического контроля
Необходима для автоматической регуляции принудительной системе вентиляции в квартире.
Сюда входит и контроль скорости лопастей вентилятора, и работа с фильтрами загрязнения воздуха, и даже слежение за уровнем температуры. Такие системы бывают трех типов:
- Автоматические. Весь процесс происходит без участия пользователя.
- Ручные. Все нужно регулировать самостоятельно.
- Гибридные. Совмещают в себе два первых метода.
Вся система контроля состоит из нескольких датчиков температуры, котроллеров, следящих за уровнем загрязнения и регуляторов скорости лопастей вентилятора.
Особенности конструкции приспособления
Основные элементы приточной вентиляции
- Воздухозаборная решетка. Выступает в роли эстетического оформления, и барьера, который защищает мусорных частиц в массах приточного воздуха.
- Клапан приточной вентиляции. Его предназначение — блокирование прохода холодного воздуха извне в зимний период и горячего — в летний. Сделать его работу автоматической можно с помощью электропривода.
- Фильтры. Их предназначение — очистка входящего воздуха. Требую замены каждые 6 месяцев.
- Водяной калорифер, электрические тэны — предназначены для обогрева входящих воздушных масс.
- Для помещений с небольшой площадью рекомендуется использовать вентиляционные системы, с электрическими тэнами, для больших пространств — водяной нагреватель.
Элементы приточно-вытяжной вентиляции
Дополнительные элементы
- Вентиляторы.
- Диффузоры (способствуют распределению масс потока воздуха).
- Глушитель шума.
- Рекуператор.
Конструкция вентиляции напрямую зависит от вида и способа крепления ситемы. Они бывают пассивного и активного действия.
Что такое бризер, функции оборудования
Бризер представляет собой устройство, забирающее воздух с улицы. В отличие от открытого окна, он очищает его, нагревает. Скорость подачи и температура регулируются. Количество углекислого газа определяется датчиками и проветриватель сам может увеличить подачу воздуха, в зависимости от количества людей в комнате.
Компания «Тион» – изобретатели и лучший производитель бризеров, занимается выпуском медицинского оборудования. Для очистки воздуха и подачи его снаружи, свежего, специалисты изобрели механизм приточной вентиляции. Затем фирма стала изготавливать модели для дома и офиса и продавать их под торговой маркой «Бризер».
Долгое время производством уникального оборудования занималась только одна компания. Покупатели привыкли и стали называть климатическое устройство бризером. После того, как другие фирмы стали выпускать свои аналоги, привычное название сохранилось и все оборудование приточного типа называют одинаково.
По принципу работы бризеры называют аэрогиверами, проветривателями, приточными очистителями и комплексами. Они подают воздух снаружи, с улицы. Внутри он проходит несколько степеней очистки. Затем нагревается до заданной температуры и под давлением попадает в помещение. В домашних условиях такое проветривание гарантирует чистый воздух и комфортные условия пребывания в комнате.
Степень очистки соответствует самым высоким медицинским нормам. Ведь первоначально очиститель разрабатывался для установки в операционных и других помещениях, требующих особой, стерильной чистоты.
Особенностью бризеров является то, что оборудование изобретено и изготавливалось долгое время только в России. Европейские потребители очень редко устанавливают их у себя. Сказывается желание экономить электроэнергию и меньшая загрязненность воздуха на улицах. Европейские дома имеют сильную общую вентиляцию. Только китайцам изобретение пришлось по душе. Они устанавливают воздухозаборное оборудование в квартирах и офисах.
Преимущества и недостатки бризера
В отличие от кондиционера, забирающего воздух в помещении, бризер или рекуператор подает свежий, с улицы. Очистка производится несколькими фильтрами. Отдельно выбирается шерсть животных. Затем грубая очистка от пыли и других механических частиц. После тонкой очистки воздух практически стерильный.
Дополнительно на большинстве моделей приточного воздухоочистителя имеется ионизатор, убивающий пылевого клеща, грибки, споры плесени. С запахами борется установленный последним, угольный фильтр.
Основное преимущество бризера – он подает свежий воздух с улицы. Производится очистка высокоэффективная. Затем керамические нагреватели доводят его до нужной температуры. Вентиляторы нагнетают в помещение.
Точность настроек приточного очистителя высокая. Количество подаваемого воздуха колеблется от минимального значения в 15 м3/час, до максимального 200 м3/час.
Наибольшую потребность в использовании оборудования приточного комплекса испытывают жители городов. Когда под окном поток машин, неприятные запахи от предприятий, только бризер может обеспечить приток свежего воздуха, кислорода. Оборудование увлажняет воздух.
Работает нагнетатель тихо, примерно, как холодильник. Имеет стильный привлекательный корпус, устанавливаемый на полу, стене. Управление дистанционное, дублируется кнопками на боковой поверхности корпуса.
К недостаткам оборудования относится отсутствие выводного канала. Производители уже учли это и производят приточно-вытяжные установки. В жару бризер работает как вентилятор с фильтром. Охлаждать воздух он не может.
Вариант №4 — увлажнитель с водяным распылением
Увлажнители с водяным распылением реализуют процесс адиабатного увлажнения воздуха в холодный период года.
Этот увлажнитель выглядит следующим образом:
Увлажнитель с водяным распылением монтируется на стене рядом с вентиляционной установкой. Рампа с распылительными коллекторами монтируется в воздуховод:
Увлажнитель состоит из следующих основных элементов:
- двухсекционный шкаф управления (электрическая часть и гидравлическая часть);
- распределительные коллекторы с форсунками;
- трубопроводы.
Принцип действия таких увлажнителей основан на распылении воды под высоким давлением через форсунки с очень малым выходным отверстием.
Фото секции вентиляционной установки увлажнителя с водяным распылением
В шкафу управления (гидравлическая часть) устанавливается поршневой насос высокого давления, который и создает высокое давление воды перед форсунками.
Состав системы и схема работы увлажнителя с водяным распылением
Так как одновременно с увлажнением происходит процесс поглощения теплоты у воздуха, то воздух необходимо повторно нагреть, то есть осуществить второй нагрев (первый нагрев осуществляется в основном калорифере вентиляционный установки, и он уже установлен на объекте).
Поддержание заданной относительной влажности в канале приточного воздуха осуществляется изменением количества оборотов насоса высокого давления и отключением части распределительных коллекторов. Точность поддержания значения влажности в этой системе составляет ±5%.
Основные преимущества увлажнителей с водяным распылением
- Реализуется управляемый процесс адиабатного увлажнения, обеспечивающий экономию воды и электроэнергии.
- Не используется сжатый воздух.
- Высокое качество обрабатываемого воздуха, исключено образование микроорганизмов.
- Низкое энергопотребление.
- Низкие потери давления.
Основные недостатки увлажнителей с водяным распылением
- Высокое давление воды, специальные требования к системе трубопроводов.
- Высокая стоимость обслуживания.
- Высокий износ основных элементов.
Лучший бризер
Бризер – вентиляционная система, выполняющая комплекс функций по притоку, обогреву, очистке воздуха. Тщательный анализ этого сегмента рынка выявил безоговорочного лидера.
Tion O2
Лучший бризер для квартиры или офиса. Он подает в помещение уличный воздух, очищает его 3 фильтрами по медицинскому стандарту. Также система насыщает поток кислородом и придает комфортную температуру. Проветриватель не только припускает воздух, но и нагревает его при необходимости. Рабочий диапазон температур – от 0 до +50 градусов. Управлять системой удобно благодаря информационному LCD-дисплею. 4 скорости притока обеспечивают производительность бризера от 40 до 130 кубометров в час.
Достоинства
- Нет сквозняков даже при сильных морозах;
- Не пропускает шум и запахи;
- Базовый фильтр класса F7;
- Таймер включения и выключения.
Недостатки
- Дорого (30,000 рублей);
- Нет скрытого подключения питания.
Отзывы о бризере Тион в основном положительные. Пользователи рекомендуют его к покупке для вентилирования жилых и коммерческих помещений.
