Виды приточных вентиляционных установок
Современная линейка приточных установок радует своим разнообразием. В продаже имеются как компактные приточные установки – мини-системы с минимальным набором опций, так и сложные промышленные модели с функцией нагрева и охлаждения воздуха.
Приточные установки могут быть наборными (модульными) и собираться по частям, как конструктор, непосредственно на месте их установки, либо моноблочными, в которых все рабочие элементы и комплектующие заключены в единый звукоизолированный корпус.
Моноблочная приточная установка
Модульная приточная установка
Оптимальная приточная вентиляционная установка для квартиры — моноблочная. Она имеет компактные размеры, работает тихо и не требует проведения дорогостоящих проектных и расчетных работ и специализированной пуско-наладки.
Промышленные и полупромышленные приточные установки имеют более масштабные размеры, поэтому чтобы рационально и экономно использовать пространство, такие вентиляционные установки, как правило, размещают на крыше или в технических помещениях, венткамерах и т.д.
Приточные установки также могут работать на предварительное охлаждение (приточная установка с охлаждением) или нагрев воздуха перед подачей в помещение, или совмещать в себе две функции сразу (приточная установка с охлаждением и нагревом). Для этих целей в оборудовании предусматривают секции обогрева и/или охлаждения.
В секции нагрева воздушных масс используются медные и алюминиевые теплообменники, которые работают на горячей воде или электронагревателе. Водяные теплообменники оснащают термостатом для защиты от обмерзания, а электронагреватели снабжают двухступенчатой системой защиты для их отключения в случае перегрева. Секция охлаждения приточной установки состоит из медно-алюминиевых теплообменников которые работают на холодной воде или гликолевой смеси, либо используется фреоновый испаритель.
Приточная установка с водяным калорифером
Приточная установка с электрическим калорифером обеспечивает подачу в помещение уже нагретого и отфильтрованного от всех загрязнений воздуха, с учетом низкой температуры в точке забора. Такие модели просты в установке, имеют компактные размеры, демонстрируя при этом высокую эффективность работы. Увеличение температуры происходит за счет контакта приточного воздуха с раскаленными пластинами или спиралями из тугоплавких материалов. Оребрение тэнов выполняют из стали или алюминия. Корпус изготавливают из особо прочной стали, а для хороших показателей тепло-и шумоизоляции предусматривают дополнительный слой из минеральной ваты или пенополистирола. Встроенные фильтры являются непременным элементом устройства и выполняют качественную очистку приточного воздуха от нежелательных примесей.
Приточная установка с электрическим калорифером
Оборудование можно условно разделить на два типа: без управления, или со встроенным автоматическим блоком управления. В последнем случае, можно задавать нужные настройки температуры нагрева, следить за степенью загрязнения фильтров и корректировать работу системы. Приточные установки с электрическим калорифером монтируют на стенах, или под подвесными потолками. Кроме того, нужно обеспечить свободный доступ к блоку управления для полноценного обслуживания и контроля за состоянием прибора.
Приточная установка с водяным калорифером — наиболее выгодная с экономической точки зрения. Такие установки передают тепловую энергию от теплоносителя, который циркулирует внутри радиатора устройства. Жидкость совсем не уступает по эффективности нагрева электрическому аналогу, зато затраты на его обслуживание существенно ниже. Установки такого типа очень эффективны для работы в помещениях с большой площадью, за счет значительной площади покрытия. Это возможно благодаря конструкционным особенностям прибора (нагрев осуществляется в плоскости, перпендикулярной потоку воздушных масс).
Приточно-вытяжная вентиляция своими руками
Системы канального типа, где требуется расчёт и монтаж трубопроводов круглого или квадратного сечения, устанавливаются специалистами соответствующих компаний. Если средств на дорогостоящее оборудование и работу профессионалов нет, можно оборудовать несложную приточку и вытяжку своими руками.
Главная особенность такого варианта — нет необходимости монтировать воздуховоды. Нужно лишь правильно расположить приточные отверстия и вытяжные.
Шаг 1. В жилых комнатах с окнами делаются отверстия для того, чтобы туда можно было вставить вентиляционную трубку. Работа ведётся перфоратором, внешнее отверстие закрывают решёткой, с внутренней стороны размещают сетчатый фильтр и декоративную накладку.
Оборудование для вентканала
Шаг 2. Если воздух будет поступать самотёком, канал располагают над радиатором отопления — тогда воздух будет нагреваться от батареи и в комнату не будет проникать холод. Если же хотите сделать принудительную приточку, то место значения не имеет — можно сделать канал сбоку от окна или сверху. Тогда изнутри подключают блок с вентилятором наддува, нагревательным элементом и фильтром. Запитывают блок от электросети через низкоамперный автомат-выключатель.
Вентканал над радиатором отопления
Шаг 3. В существующие вентиляционные каналы на кухне и в санузле врезаются вытяжные вентиляторы с пониженным шумом. На кухонный прибор можно сделать отдельный тумблер, а в санузле подсоединить провода к выключателю света. Даже с пассивным притоком воздуха работающие вытяжные вентиляторы создадут отрицательное давление, и воздух со всей квартиры устремится в вентканалы.
Вытяжной вентканал с вентилятором
Если нет желания сверлить стену, можно смонтировать приточный клапан на пластиковом окне. В верхне части поворотно-откидной створки фрезеруется выемка. Она закрывается сдвижным клапаном шторкой с мелкоячеистым или губчатым фильтром. Шторка в закрытом виде упирается в резиновый уплотнитель, обеспечивая герметичность в закрытом состоянии. Будучи открытой, она почти не пропускает звуки и холод с улицы, а вот решить проблему с духотой и запотевшими окнами поможет.
Бытовая вентиляция
Обеспечение вентиляции в частном доме или же квартире в первую очередь направлено на создание адекватных и соответствующих санитарно-эпидемиологическим нормам условий для жизни или работы
Именно поэтому очень большое внимание уделяется оборудованию, выбираемому для вентиляционных систем, поскольку только качественные комплектующие, способны гарантировать надежную работу и выполнение всех поставленных задач. Некачественные комплектующие элементы оказывают негативное влияние на вентиляционное оборудование в целом. А в самом плохом случае результатом их неправильной работы становится дискомфорт для человека, находящегося в помещении или же ухудшение его самочувствия
А в самом плохом случае результатом их неправильной работы становится дискомфорт для человека, находящегося в помещении или же ухудшение его самочувствия.
Элементы вентиляции включают в себя достаточно большое количество различных частей, среди которых можно выделить такие как:
Вентиляторы При его выборе отдельное внимание обращается на тип, уровень шума издаваемого при работе (существенно понизить данный показатель помогает правильно подобранная гибкая вставка для вентиляции), габариты, производительность, а также наличие или отсутствие обратного клапана. Обеспечение вентиляции в частном доме в плане выбора правильного оборудования, должно в первую очередь брать во внимание объемы воздуха в том помещении, где будет происходить установка Этот показатель оказывает влияние на мощность
Чтобы исключить возможность попадания посторонних запахов в помещение особенно в многоквартирных домах, обязательным условием является наличие такого элемента как обратный клапан.
Существует несколько типов и разновидностей вентиляторов: канальные, крышные, осевые, дымоудаления, настенные, оконные, потолочные, реверсивные, струйные.
Щит вентиляции. Часто их называют шкафами — устанавливаются в доступном для обслуживающего персонала месте. В нем располагается вся автоматика и управление исполнительными механизмами. Воздуховоды. Ни одна вентиляционная система не обходится без них. Их подразделяют по типу используемых в производстве материалов — это могут быть пластиковые воздуховоды, а также из ткани или металла. Любой из вариантов может иметь перфорацию
При выборе особое внимание уделяется таким моментам, как достаточная площадь поперечного сечения, полное соответствие существующим санитарным нормам в помещении (жилая комната, ванная, кухня и т.п.) и соблюдению правил пожарной безопасности. Фасонные части. Сюда можно отнести элементы, которые служат для стыковки, разветвления, отводов воздуховодов и присоединения к ним прочих элементов
Это могут быть дефлекторы, тройники, переходы с одного диаметра трубы на другой, заглушки, зонты, ниппели и врезки. Перфорированная лента для вентиляции служит креплением воздуховода, поэтому ее качество также важно. Для крепления вентканалов также часто применяют хомуты для вентиляции. Канальное оборудование. Для обеспечения качественного воздухообмена в трассах вентиляции устанавливают такие элементы, как: фильтры и воздухоочистное пылеулавливающее оборудование, канальные нагреватели(калориферы), клапаны и заслонки, шумоглушители, канальные охладители. Воздухораспределительные устройства
В качестве распределителей воздушных потоков в помещении применяются диффузоры или вентиляционные решетки.
Для обеспечения качественного воздухообмена в трассах вентиляции устанавливают такие элементы, как: фильтры и воздухоочистное пылеулавливающее оборудование, канальные нагреватели(калориферы), клапаны и заслонки, шумоглушители, канальные охладители. Воздухораспределительные устройства. В качестве распределителей воздушных потоков в помещении применяются диффузоры или вентиляционные решетки.
Для квартиры или частного дома существуют и другие важные элементы, состав которых варьируется в зависимости от конкретного типа подачи свежего и удаления грязного воздуха.
Конструкция и устройство приточной вентиляции
По способу устройства приточная система может быть:
- канальной (воздух доставляется в помещение посредством труб и металлических коробов);
- бесканальной (компактное оборудование в виде клапана, которое монтируется в отверстие в стене).
Наборные и моноблочные системы
К канальной приточной вентиляции относят конструкции наборного (состоит из отдельного оборудования, которое монтируется по пути пролегания канала) и моноблочного (детали размещаются в закрытом корпусе, защищённом шумоизоляционным материалом) типа.
Наборная приточная вентиляция состоит из различного оборудования, которое крепится по пути пролегания канала
Наборная установка обычно монтируется под подвесным потолком, на чердаке или в специальном пространстве, отведённом под прокладку коммуникаций. Она позволяет производить очистку воздуха в помещениях любого типа и размера. Единственный недостаток — это сложность её устройства и большие габариты. Приточная вентиляция наборного типа состоит из следующих элементов:
Воздушная решётка. Она монтируется с внешней стороны строения, необходима для забора свежего воздуха и защиты канала от попадания крупного мусора.
Воздушный клапан — устройство, контролирующее объём забираемого воздуха. Предотвращает поступление холодного воздуха в моменты, когда нагревательное оборудование отключено. По способу работы клапаны разделяются на механические (пружинные) и автоматические с электроприводом (более эффективны и надёжны, так как гарантированно перекрывают поступление воздуха после выключения калорифера).
Фильтр защищает оборудование и вентилируемые помещения от попадания частиц мелкого мусора, пыли, пуха птиц и животных. По степени очистки разделяются на фильтры грубой (задерживает частицы размером свыше 10 мкм), тонкой (до 1 мкм) и особо тонкой (до 0,1 мкм) очистки.
Калорифер — электрический или водяной воздухонагреватель. Монтируется в вентиляционный канал и служит для нагрева холодного воздуха до нужной температуры. Электрический тип применяется в системах небольшой мощности, а водяной используется в вентиляции загородного дома, офиса или других помещений большой площади.
- Испаритель служит для охлаждения приточного воздуха. Обычно используется в комбинированной системе. По типу охлаждающего вещества различают фреоновые и водяные установки.
- Вентилятор — основной элемент системы, обеспечивающий равномерную подачу свежего воздуха в нужном объёме. Подбирается с учётом норм воздухообмена, мощности системы и давления.
Шумоглушитель предотвращает распространение шума по вентиляционному каналу от работы вентилятора и другого оборудования.
- Воздуховод — элемент воздухопроводной сети (канала), используемый для транспортировки воздуха. Подбирается с учётом площади сечения, формы и жёсткости элемента.
Распределительные устройства используются для ручной регулировки объёмов воздушного потока. Монтируются на выходе из воздуховода со стороны помещения и представляют собой решётку или диффузор.
- Система автоматики — устройство управления вентиляционной системой. Состоит из регулятора за оборотами вентилятора, блока управления температурой, термостата, гидростата и т. д.
Моноблочная установка производит меньше шума, что даёт возможность её монтажа внутри помещения. Все её компоненты подбираются и тестируются на этапе сборки. Это исключает возможность просадок по мощности и других проблем в процессе работы оборудования.
Компактная система приточной вентиляции
Такая конструкция представляет собой приточный клапан, внутри которого находится воздушный фильтр, воздухонагреватель и вентилятор. Её достоинство — невысокая стоимость, низкий расход электроэнергии, простота установки. Компактные системы различаются по производительности, сложности устройства, дизайну и габаритам.
Компактная система приточной вентиляции предназначена для помещений небольшой площади
Есть установки с возможностью соединения их с централизованной системой вентиляции. Условно можно выделить такие виды:
- проветриватель — приточная установка без автоматической подстройки температуры и мощности, вентилирование помещения происходит только в режиме, выбранном пользователем;
- аэрогивер — проветриватель с возможностью автоматической поддержки температурного режима;
- бризер — компактное устройство в виде настенного блока, подстраивающееся под изменения внешней среды, которое оснащается ступенчатой системой очистки воздуха и имеет цифровую панель, пульт дистанционного управления.
Где устанавливается?
Место монтажа выбирают в зависимости от используемого решения. Различают 2 вида установок с конструктивной точки зрения.
Портативные — децентрализованные устройства, способствующие организации воздухообмена на локальном уровне. Примеры: оконные и стеновые клапаны, бризеры, диффузоры. Эти приборы вставляются в стену или монтируются в стеклопакет и регулируют приток. Управляются в ручном, полуавтоматическом или автоматическом режиме.
Централизованные — представляют собой единый механизм, объединенный центральной пусковой установкой принудительного типа, сетью воздуховодов круглого или прямоугольного сечения с рассчитанным диаметром, смесительной камерой, вентиляторами и сетью приточных-вытяжных диффузоров. Основной агрегат монтируется в специально оборудованном помещении, за пределами жилых и рабочих комнат. Необходимо тщательно подбирать место: технику необходимо устанавливать в отапливаемых помещениях, чтобы избежать промерзания теплообменника в зимний период и холодное время года. Вентиляционные каналы прокладываются в потолочном пространстве во всех помещениях. Управление вентиляторами — автоматическое. Дополнительно необходимо установить дублирующие приборы ручного запуска на случай аварийной ситуации.
Установки централизованного типа с принудительной организацией притока и оттока воздушных масс с помощью вентиляторов, разветвленной сетью воздуховодов требуют дополнительного места при установке и создают сложности интеграции в дизайн помещения. Портативные приборы полезную площадь существенно не сокращают.
Основные элементы конструкции
вентиляционная решетка — устройство, через которое всасывается воздух снаружи. Воздухозаборник должен располагаться на соответствующем расстоянии от дымохода, стоков канализационных каналов и вытяжных устройств. Обычно его устанавливают на стене дома в месте, где воздух поступает максимально чистым;
фильтры очищают приток — воздух, проходящий через приточно-вытяжную установку, и удерживают большую часть твердых загрязняющих веществ. Для эффективной очистки приточного воздуха их следует чистить или регулярно менять. Рекомендованная периодичность: не реже четырех раз в год
Также важно обеспечить оптимальные условия работы устройства, которое теряет эффективность при постепенном загрязнении фильтрующего элемента;
каналы вентиляции отвечают за движение воздушного потока. Приточные воздуховоды обеспечивают поступление свежего воздуха в помещение;
на концах воздуховодов монтируются решетки, или диффузоры
Диффузоры позволяют регулировать воздушный поток и используются для равномерного распределения входящих и выходящих воздушных масс;
вентиляторы обеспечивают движение воздуха в воздуховодах. Их следует размещать таким образом, чтобы они наилучшим образом соответствовали конструкции здания. В одноэтажных домах их проще всего расположить на неиспользуемом чердаке. Также их можно спрятать в потолке или в стенах;

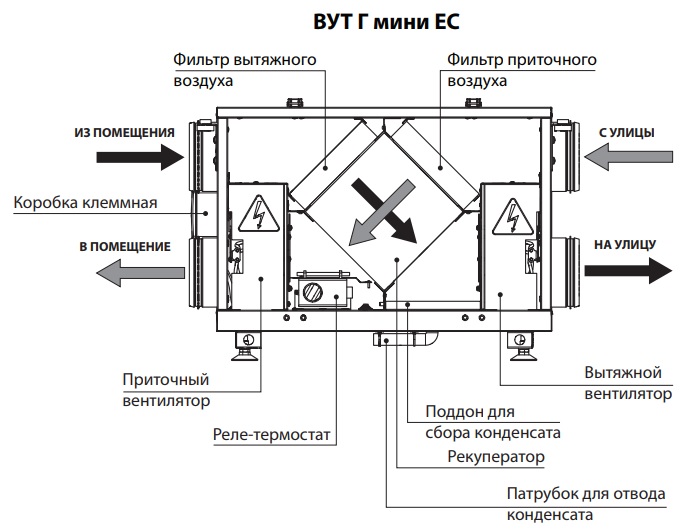

рекуператор — ключевой элемент современных систем приточно-вытяжной вентиляции. Прибор утилизирует тепло выходящего воздуха и нагревает поступающий.
Подробнее об основных компонентах вентиляционных установок мы писали в статье «Составные части системы вентиляции и их функции».
В чем смысл рекуперации?

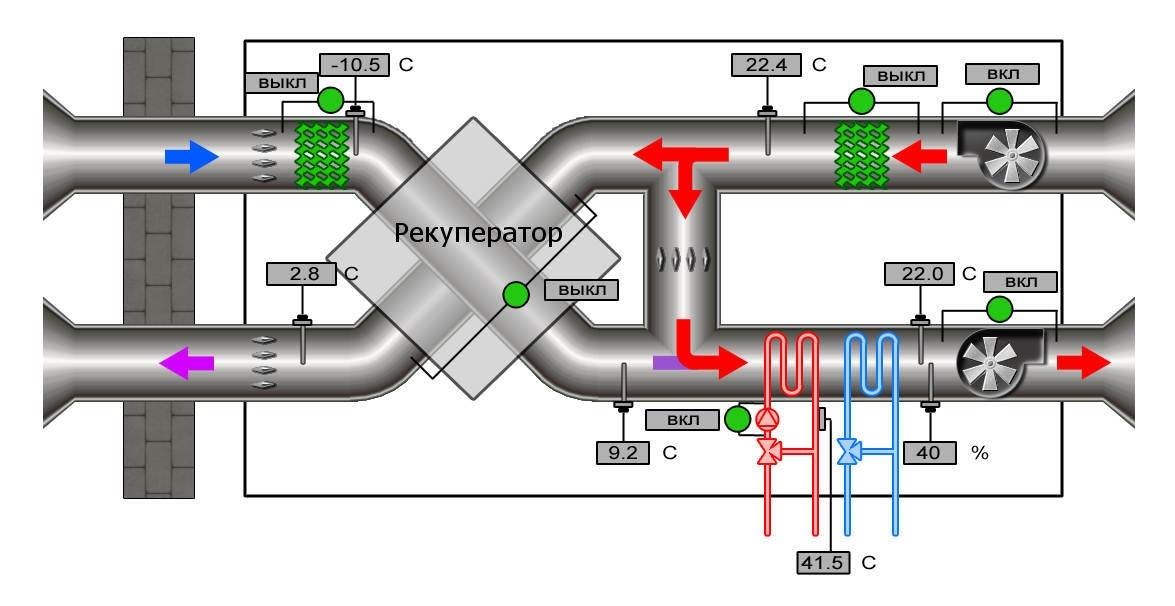

Теплообменник позволяет рекуперировать значительное количество тепла из воздуха, удаляемого из здания. Основным элементом является приточно-вытяжная установка. Агрегат состоит из вентиляторов и теплообменника. В народе его называют рекуператором.

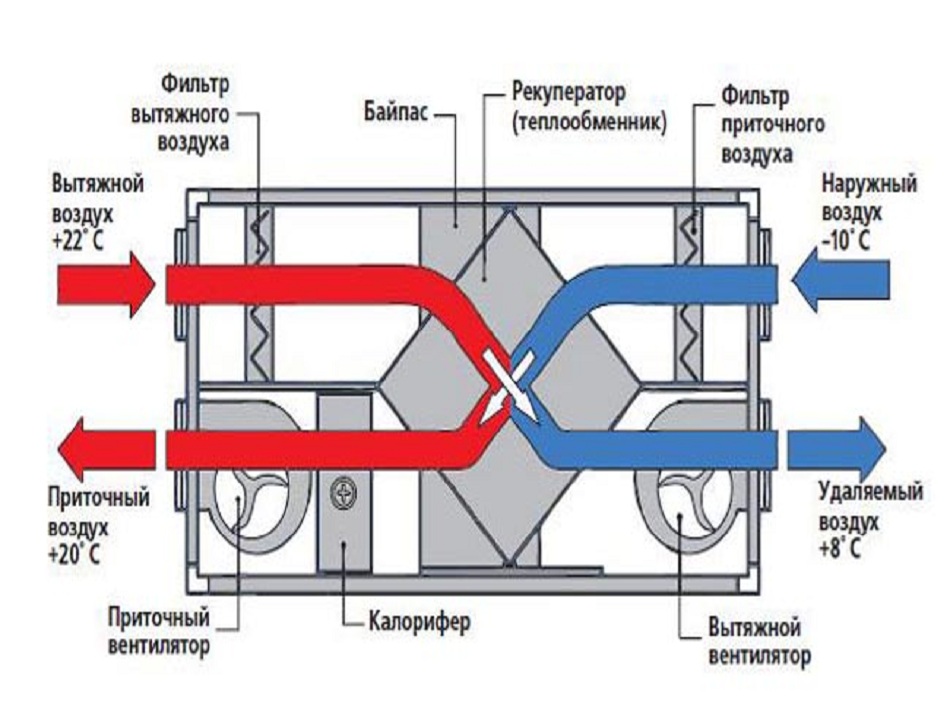

Как это работает? Энергия восстанавливается за счет нагрева холодного приточного воздуха. Предварительно подогретые воздушные массы, подаваемые в помещение, не охлаждают его слишком интенсивно. Следовательно, для поддержания температуры требуется меньше энергии. Рекуператоры сконструированы таким образом, что отработанный воздух не смешивается со свежим потоком, поступающим извне. Специалисты QWENT подробно рассказали о том, что такое рекуперация воздуха в вентиляции.
Виды рекуператоров:
Пластинчатые представляют собой блок-кассету с металлическим корпусом. Теплообменник в них построен из нескольких параллельно расположенных пластин, между которыми проходят два воздушных потока: теплый отработанный воздух и холодный, подаваемый в здание. Эффективность данного вида рекуператоров зависит от материала пластин. Металлические склонны обмерзать и долго оттаивать, что ограничивает функциональность устройства. Пластиковые такого недостатка не имеют, но стоят дороже. Могут использоваться в условиях высокой влажности
Оба вида образуют конденсат — при их использовании важно предусмотреть дренаж для отвода скопившейся влаги. Пластины из полимеризованной бумаги высокоэффективны, не образуют конденсат и не сушат воздух
Не подойдут для влажных помещений.
Роторные теплообменники представляют собой цилиндр, заключенный в металлический корпус. Принцип работы основан на вращающемся барабане, который нагревается в зоне вытяжного канала и охлаждается в зоне приточного, возвращая тепло уличному воздуху. Данный вид рекуператоров эффективнее пластинчатых.
Энтальпийные — относительно новое оборудование на рынке. Оснащены мембранной пластиной, которая выполняет роль перегородки, и возвращает не только тепло, но и влагу потоку свежего приточного воздуха. Оснащены мембранной пластиной, которая выполняет роль перегородки, и возвращает не только тепло, но и влагу потоку свежего воздуха. Результативность установки оценивается в 80-85% благодаря эффективному теплообмену. Смешивания потоков не происходит. Конденсат не образуется: мембранная поверхность впитывает строго определенный объем влаги.
Предварительный подогрев свежего воздуха вытяжным потоком из здания эффективен, когда наружная температура не опускается выше -10 ° С. Когда наружная температура ниже, подача воздуха без дополнительного обогрева может чрезмерно охлаждать комнаты. Для дополнительного обогрева наружного воздуха в рекуператорах устанавливаются автоматические электронагреватели.
Ошибки при проектировании
На этапе проектирования нередки ошибки и упущения. Это может быть чрезмерный фоновый шум, обратная или недостаточная тяга, продувание (верхние этажи многоэтажных зданий) и другие проблемы. Некоторые из них могут быть решены даже после установки, с помощью дополнительных установок.
Отличным примером некачественного расчета является недостаточная тяга на выходе из производственного помещения без особо вредных выбросов. Предположим, что вентиляционный канал заканчивается круглой шахтой, которая поднимается над крышей на высоту 2 000 – 2 500 мм. Не всегда возможно или практично поднять его выше, и в таких случаях используется принцип сжигания. В верхней части круглого вентиляционного отверстия устанавливается сопло с меньшим диаметром рабочего отверстия. Это искусственно ограничивает площадь поперечного сечения, что влияет на скорость выброса газа в атмосферу и увеличивает ее во много раз.

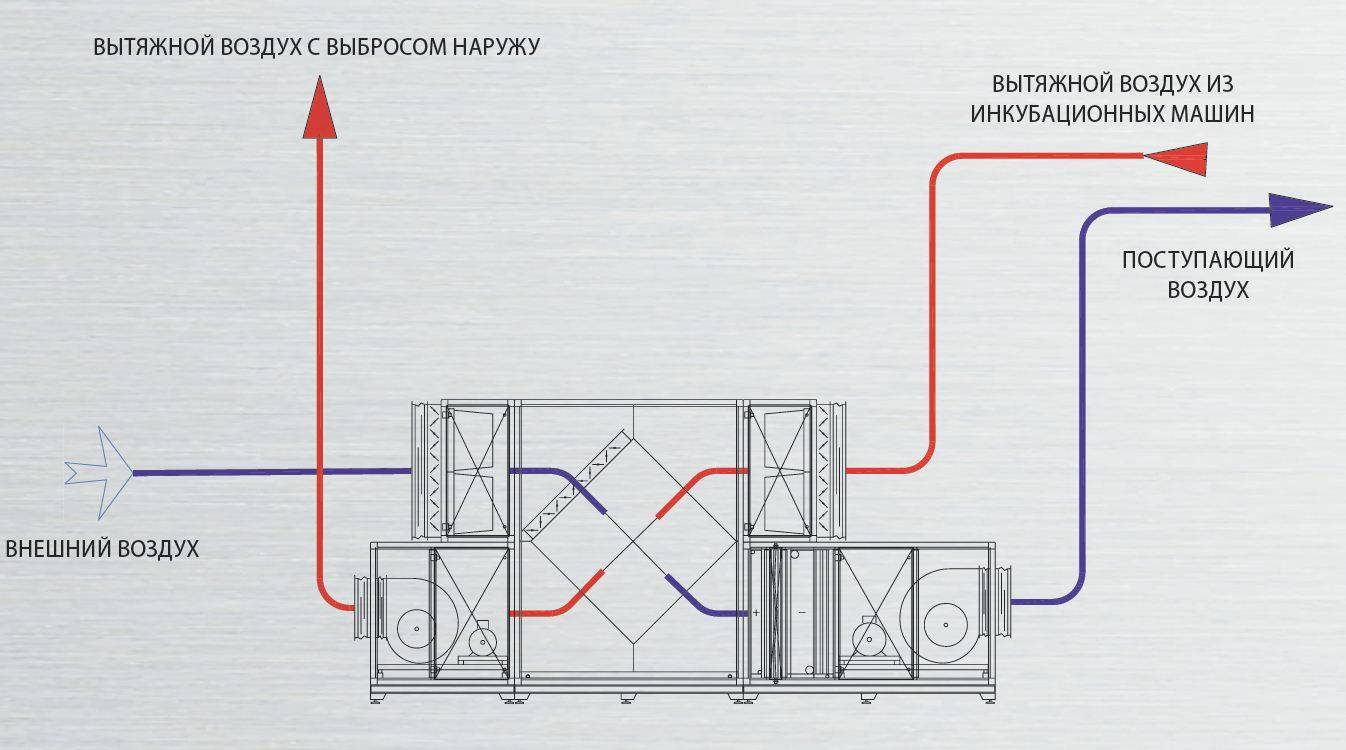

Пример дизайна
Основные типы рекуператоров для частного дома

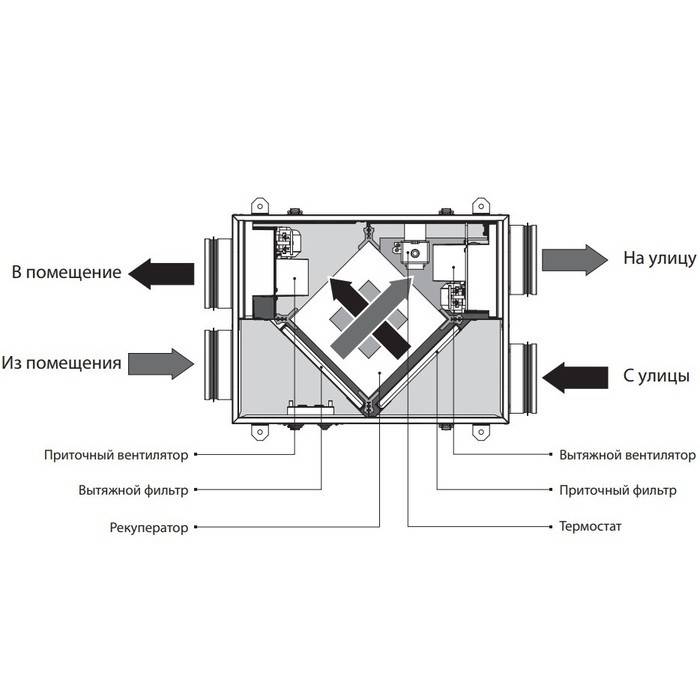

Пластинчатый воздухообменник
Считается самым функциональным и сравнительно недорогим. Имеет разновидности:
- алюминиевые, выгодно отличающиеся ценой;
- пластиковые, имеющие более высокий коэффициент полезного действия по сравнению с металлическими;
- целлюлозные – самые эффективные, но неустойчивые к повышенной влажности.
Пластинчатые устройства очень неприхотливы в обслуживании, редко выходят из строя и не требуют использования электричества
Минусом этого прибора считается обмерзание зимой.
Роторные приборы
Внутри этого устройства находятся пластины, которые вращаются при движении воздуха.
Устройства отличаются высоким коэффициентом полезного действия и устойчивостью к воздействию влаги
Скорость вращения ротора можно менять, что увеличивает производительность прибора. Минусом роторного рекуператора является необходимость применения расходных материалов – фильтров. Ротор нуждается в периодическом обслуживании и работает на электричестве.
Водяные рекуператоры
Рекуперация тепла в системах вентиляции может осуществляться с помощью воды. Тепло воздушных потоков передаётся жидкости. Преимуществом подобного вида воздухообмена является отсутствие смешивания воздушных потоков и нахождение теплообменников в разных местах. Минусов у водных рекуператоров много: они расходуют много энергии, требуют дополнительной циркуляции жидкости и малоэффективны.
Водяной теплообменник
Рекуператоры для крыши
Используются в основном для хозяйственных помещений – ангаров, гаражей. Просты в монтаже и очень эффективны, но имеют высокую стоимость.
Принцип работы крышного воздухообменника
Выводы
Даже очень хорошую установку можно испортить неправильными расчетами, неграмотным монтажом и неправильно подобранными фасонными материалами. Система будет отрабатывать на 100% при соблюдении следующих составляющих:
- правильного расчёта всей системы вентиляции;
- хорошего оборудования и материалов;
- правильного монтажа.

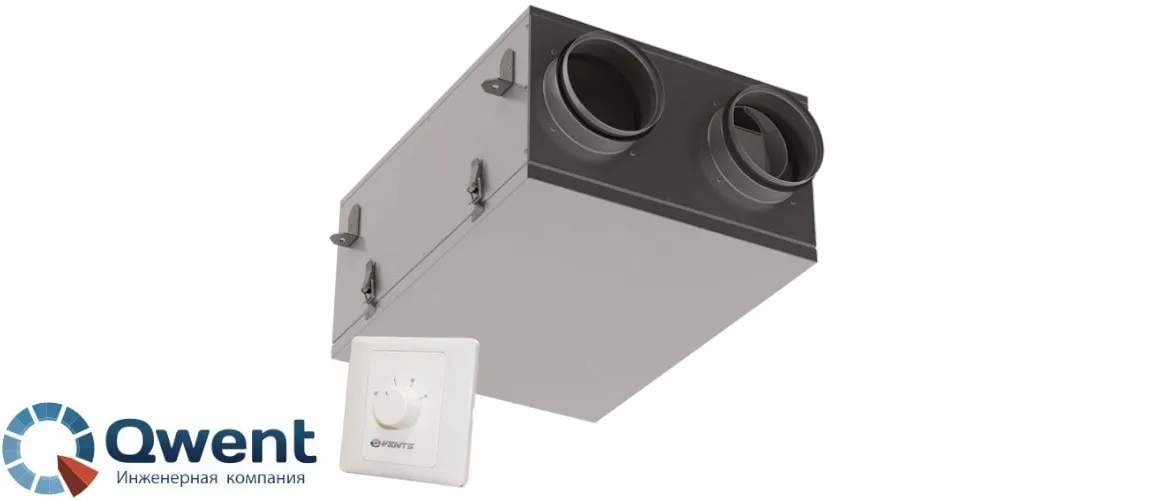

В нашем ассортименте есть как установки с тихими улиточными вентиляторами малого напора, так и установки на базе мотор-колес , напор которых существенно больше.
Что касается применения рекуператора, то он действительно может дать значительную экономию, но здесь нужно ориентироваться на имеющиеся энергетические ресурсы.
Если у вас в доме нет проблем с ограничением или ценой энергоресурсов, то рекуперация теплоты вам однозначно ни к чему. Если же вы оплачиваете потребляемые ресурсы, то рекуперация тепла даст вам сильно сэкономить.
