Как происходит забивка свай при строительстве дома

Монтаж буронабивных свай

Характерная особенность, которую имеет устройство буронабивных свай – это необходимость бурить предварительно скважины до нужной отметины, а уже после формировать сам ствол сваи.

Существует три способа обустройства данных опор:

1. Сухой (установка проходит без крепления стен скважины);
2. С использованием раствора глины, чтобы предотвратить осыпание стен скважины;
3. С наличием обсадных труб для крепления скважины.

Монтаж сваи

Какой из способов вам применять – зависит от того, какие грунтовые условия имеет ваш участок.

Первый – наиболее подходит для устойчивого грунта. Технологический процесс по устройству такого рода свай заключается в том, что вращательный бур делает необходимых размеров скважину, которая к низу расширяется. Впоследствии в эти отверстия будут погружены колонны.

Монтаж железобетонных свай

Установка забивных ЖБ свай выполняется с привлечением специальной техники, однако некоторые предварительные работы нужно выполнить. В частности:

заведение сваи в направляющую (скважину или каркас);

калибровка скважины, которая определяет место установки сваи. Глубина (длина) калибровочной скважины составляет 1/3 длины сваи. Аналогом скважины может быть решетчатый каркас, устанавливаемый на поверхности грунта. Задача у них одинаковая – служить направляющей для забивки сваи;

очистка участка от посторонних предметов, насаждений, мусора и т.п.;

нанесение разметки на сваю. Зачастую разметку наносят с шагом в 1 м.п. Наличие метки позволяет контролировать уровень погружения сваи;

проверка вертикальности установки уровнем;

забивка сваи. Существует две технологии погружения свай: со статическим усилием (к оголовку сваи прикладывается увеличивающее давление) или с динамическим усилием (к оголовку сваи прикладывается одинаковое повторяющее давление);

Примечание. Отклонение сваи от вертикальной оси более чем на 1% требует ее корректировки или извлечения с последующей забивкой.

достижение точки проектного отказа. Это точка, после которой свая не заглубляется далее. Точка определяется проектом.

сооружение ростверка. Ростверк устанавливается при необходимости. Причем их существует два вида: ленточный и плитный.

Процесс изготовления

Сваи изготавливают на заводах, с соблюдением определенной технологии, контролируемой ГОСТ 19804-91. Некоторые умельцы делают железобетонные столбы самостоятельно, однако отклонение от правил в лучшем случае приведет к разрушению сваи в процессе погружения. В худшем – после того, как будет построено здание. Поэтому даже при самостоятельном изготовлении, если это так уж необходимо, следует руководствоваться все тем же ГОСТом. Хотя гораздо проще и быстрее приобрести готовую и заведомо качественную продукцию.

Сваи квадратного сечения

Наиболее востребованы в строительстве сваи в виде небольших квадратных столбов со стороной 150 мм или 200 мм и длиной 3, 4 и 5 метров. Процесс изготовления можно поделить на два этапа. Сначала на специальных станках натягиваются и фиксируются арматурные жилы для нескольких столбов. Все это делается в горизонтальной плоскости. Затем на дорожку с натянутой арматурой устанавливается оборудование, которое формирует вокруг металлического каркаса бетонную смесь нужной формы и размера.

Сваи круглого сечения

Железобетонные трубчатые сваи изготавливают с помощью специальных центрифуг в заводских условиях, либо на полигонах. Сваи, изготовленные при помощи центрифуги имеют ряд преимуществ:

• высокое качество;
• быстрое изготовление;
• небольшая масса;
• преимущество при транспортировании;
• при погружении имеется возможность наращивания сваи.

Стыковка секций фланцевая, при этом используется сварка стержней арматуры, с последующим скреплением в месте стыка с бетоном. При стыке арматуры с использованием сварочных работ, дополнительного расхода стали не требуется. Такой способ стыковки может использоваться при сборке сваи на стеллажах. Железобетонный или стальной башмак устанавливается в самом низу сваи. При стальном наконечнике, его внутренняя полость заполняется бетоном. В случае необходимости, в наконечнике предусматривается отверстие для подмывной трубы. Трубчатые сваи погружают с открытыми концами.

Сфера применения

• строительство фундамента на склонах;
• устройство фундамента для частного дома (в строительстве может быть использован любой материал, а этажность здания не ограничена), а также бань, гаражей, хозяйственных построек;
• усиление существующего фундамента (ремонт, восстановление старого, поврежденного);
• промышленное строительство.

К сведению, только забивные ЖБ сваи можно использовать во всех климатических зонах.

Примечание. Забивные сваи не могут быть применены в грунтах, склонных к горизонтальным подвижкам. Это обусловлено тем, что в этом случае снижается устойчивость строения к опрокидыванию.

Все положительные свойства железобетонных забивных свай проявляется только при условии точного соблюдения нормативов (ГОСТ) при изготовлении и монтаже. В частности, следует изучить следующие нормативные положения:

Отдельно следует изучить рабочие чертежи, которые содержатся в документе «сваи забивные серия 1.011 1 10» – «Сваи забивные железобетонные». Здесь описаны все типовые конструктивные решения. Причем каждому типу свай посвящен отдельный выпуск.

Чем забивают сваи

Машины для забивки свай

Для погружения забивных опор в грунт промышленностью выпускается большое количество разнообразной техники. Как правило, такие машины собираются на базе бульдозеров, автокранов или экскаваторов, передвигающихся на гусеничном или колесном ходу.

Забивают опоры в грунт при помощи сваезабивателя. Принцип его работы заключается в нанесении молотом ударов по торцу сваи, установленной в нужном направлении.

Ударный механизм оснащается молотом:

• работающим за счет энергии, получаемой при сгорании дизельного топлива;
• с гидравлическим приводом, который обеспечивает подъем и опускание ударной части молота.

При возведении легких построек хозяйственного назначения допускается использование ручного молота, в котором ударная часть с помощью простого блочно-тросового механизма вручную поднимается на определенную высоту. Падая, он за счет ускорения свободного падения с силой ударяет по торцу опоры, постепенно загоняя ее в грунт. Такой копр можно оснастить барабаном и наматывать трос вручную или при помощи электродвигателя.

Существует машина, принцип действия которой заключается в создании вибрации, направленной вдоль оси опоры — вибропогружатель. Вибрации создаются специальным устройством, которое закрепляется на оголовке сваи. Конструктивно оно состоит из вращателя и пригруза со смещенным центром тяжести. Приводится такой механизм в действие гидроприводом или электромотором. При этом создаваемая вибрация обеспечивает все условия для погружения сваи в грунт.

Стоимость забивки свай

В завершении немного о том, сколько стоит забить сваю и из чего формируется стоимость.

Цена складывается из следующих параметров:

• грунт. Чем сложнее почва, тем выше будет стоимость. Есть таблица коэффициентов, с помощью которой ведется пересчет грунта. На нее опираются и при формировании цены;
• место расположения строительства. Чем дальше от места расположения техники, тем дороже;
• объем работ. Причем, чем больше число свай, тем на большую скидку может претендовать заказчик. Отметим, что цена указывается за метраж свай и их число.

Ориентировочные цены приведены в таблице.

Таким образом, забивка свай является единственным способом устройства свайного железобетонного фундамента.

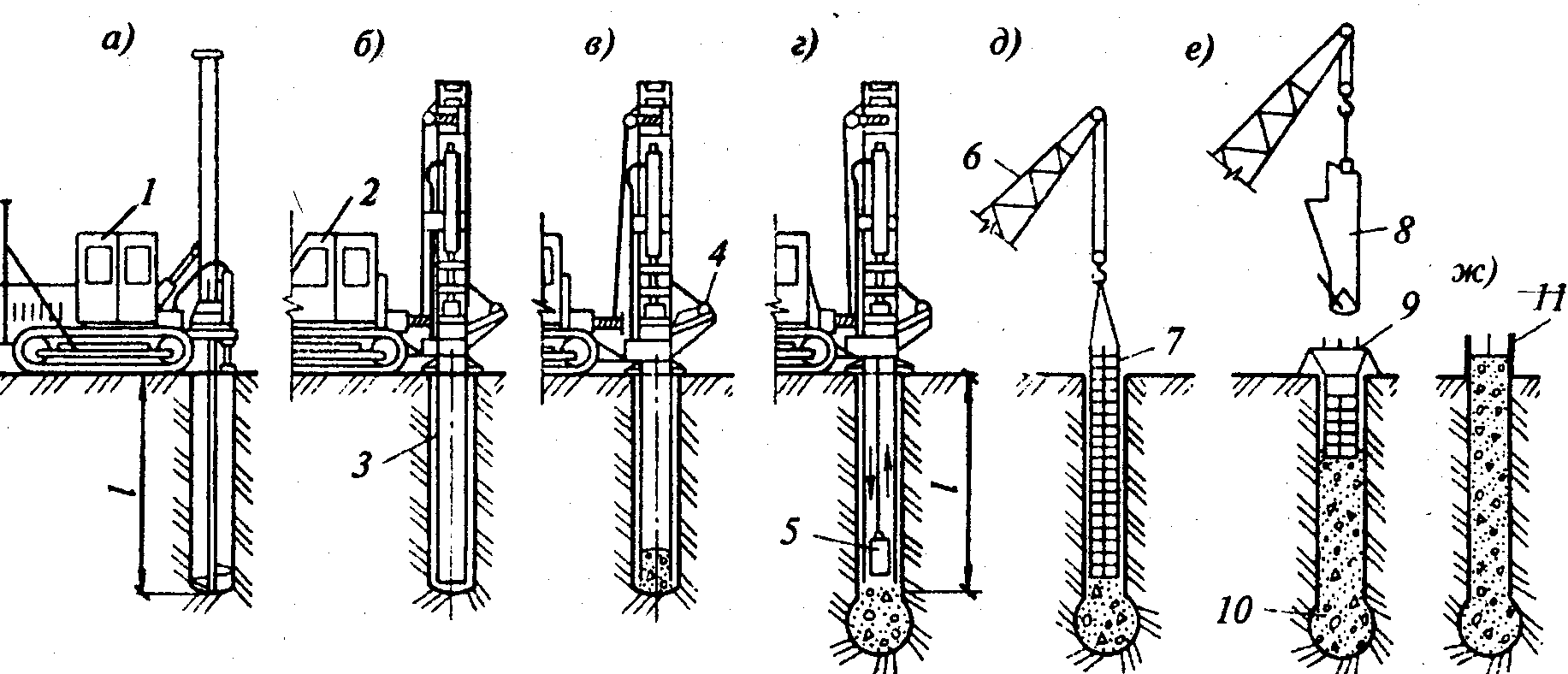

Схема создания буронабивного основания

Строительство буронабивного фундамента представляет собой более трудоемкую задачу.

Порядок действий:

Разметка участка

Производится удаление лишней растительности или предметов. Поверхность участка планируется, при необходимости удаляется верхний слой почвы.

Затем с помощью колышков отмечаются точки создания буронабивных свай.

Необходимо следить за точностью соответствия проектным данным, тщательно отмерять все расстояния.

Обязательно проверять диагонали и следить за их равенством. При обнаружении любых несоответствий сразу же исправляют ошибки.

Бурение скважин

По результатам разметки выполняется бурение скважин. Глубина определена в проекте, требуется только создание углублений в грунте.

Иногда используют ручной бур, чаще привлекают спецтехнику, что значительно ускоряет работу и повышает качество.

Если нужны глубокие скважины — от 3 м и более, ручными методами не обойтись.

Армирование

В готовую скважину опускают опалубку, роль которой выполняет отрезок пластиковой трубы нужной длины и диаметра.

Часто обходятся трубой, свернутой из руберида. Она остается в скважине и выполняет функции гидроизоляции.

Затем собирают арматурный каркас. Обычно он представляет собой пространственную решетку из 4 вертикальных рабочих стержней, соединенных поперечными отрезками из тонкой гладкой арматуры.

Размеры каркаса должны позволять свободно опустить его в скважину, но не давать ему слишком свободно болтаться в ней.

Оптимальное расстояние вертикальных стержней до стенок скважины — 3-5 см.

Заливка бетона

Для заливки используются тяжелые марки бетона от М200 и выше. Используется либо готовый материал, либо изготовленный самостоятельно тут же, на месте.

Бетоном заполняют всю полость скважины и производят штыкование — длинным прутком протыкают бетон, удаляя из него пузыри воздуха.

После заливки следует выдержать бетон для набора конструкционной прочности. Этот период длится от 20 до 30 дней в зависимости от диаметра скважин.

Обвязка

Обвязка буронабивных скважин представляет собой создание ростверка — Ж/Б ленты.

Ее размерфы близки к параметрам мелкозаглубленного ленточного основания, поэтому вся методика изготовления бетонного ростверка максимально приближена к технологии отливки ленты.

Вся разница между ними состоит в отсутствии опоры на грунт, что вынуждает строить опалубку в форме желоба с прочным днищем.

В результате получается мощный и прочный бетонный пояс, расположенный под всеми несущими стенами и соединяющий буронабивные сваи в единую опорную систему.

Как правильно забивают сваи

При забивке нужно следить, чтобы отдельные сваи не упирались в камни

Свайный фундамент обустраивают там, где высока возможность деформации или разрушения постройки при наличии циклического замерзания/оттаивания грунта. Чтобы избежать негативных последствий этих процессов, сваи должны быть забиты на глубину, которая превышает уровень промерзания почвы. Кроме того, забивая сваи, необходимо пробить слабые грунты и достичь твердого основания.

Забивая опору на небольшую глубину, нужно быть уверенным в том, что она не уперлась в камень. Ведь при возведении постройки нагрузка на сваи возрастет и они постепенно погрузятся в почву немного глубже. При этом свая на камне погрузиться ниже не сможет, что вызовет перекос фундамента и всей постройки.

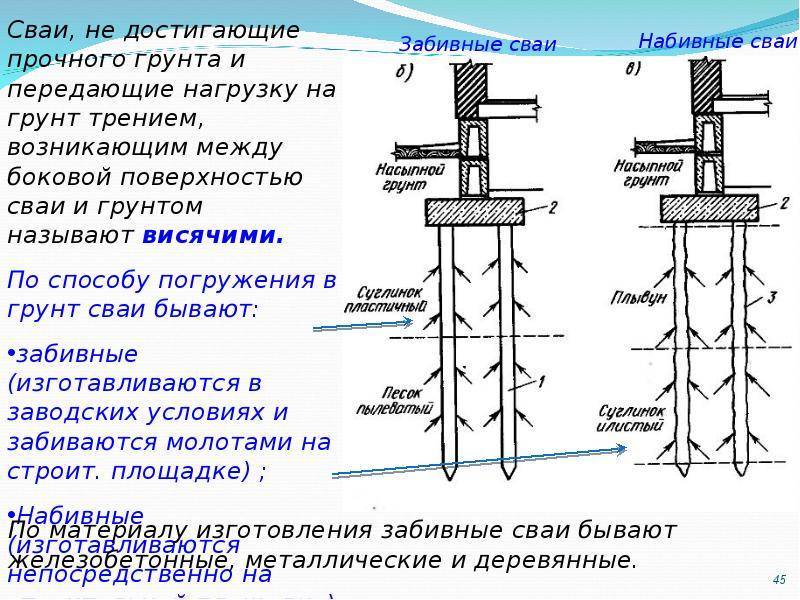

Разновидности свай и способы их забивки

Этапы установки буриъекционной сваи

Сваи, на базе которых возводят фундаменты, считаются самой надежной опорой. Они надежно фиксируют основания частных и многоэтажных зданий в самых различных грунтах. В строительстве применяются сваи, изготовленные из разных материалов, и в грунт их погружают разными способами.

Существует 4 вида забивных свай:

• железобетонные,
• металлические,
• деревянные,
• буронабивные (буроинъекционные).

Железобетон

Металл

Дерево

Металлические сваи изготавливают как в промышленных, так и в домашних условиях. Этому способствует их простая конструкция (труба, острие, оголовок), а также высокая универсальность металла, который прочнее дерева и технологичнее бетона.

Железобетонные сваи представляют собой арматурный каркас, залитый бетоном. Они могут иметь различную форму (круглую, квадратную, и пр.). Нижний торец опоры сформирован в виде острия, а верхний оформлен так, чтобы перед забиванием на него можно было надеть специальный оголовок из прочной стали, защищающий сваю от разрушения при ударе молота.

Деревянные сваи диаметром до 40 см изготавливают из твердых пород дерева (дуб, кедр и др.). Заглубляемый конец такой опоры оснащают металлическим острием, а верхнюю часть защищают от растрескивания специальным металлическим обручем. Если требуется свайный фундамент особой прочности, применяют «пакеты» – связку из нескольких свай, которые забиваются в грунт как единое целое.

Способы забивки

От способа забивки сваи в грунт зависит скорость закладки фундамента и эффективность использования специальной техники. На практике чаще всего используют ударный метод и метод лидерного бурения.

• Ударный метод – наиболее распространенная технология забивки опор. Заглубление осуществляется при помощи ударов специальным молотом (копром). Для облегчения этого процесса существуют специальные механизмы и машины, которые имеют разную мощность и другие технические характеристики.
• Метод лидерного бурения используется для ускорения процесса забивания свай. Применяют его, когда грунт на строительной площадке оказывается слишком плотным. Годится этот метод и при закладке фундамента в мерзлой почве. В местах установки опор предварительно бурят скважины, диаметр которых немного меньше диаметра свай. Глубина скважин при этом должна быть на 0,5 м меньше, чем глубина заглубления опоры. Затем в эти скважины забиваются сваи.

Если заглубление свай ударным способом невозможно (реконструкция старинных зданий, строительные работы в районах с плотной жилой застройкой или рядом с домами, находящимися в аварийном состоянии и пр.), используют менее распространенные способы, например, метод вибрации или вдавливания.

9 этап – обвязка свайного фундамента

Обвязка связывает все сваи в единую конструкцию. Существует два вида обвязки: ростверк и ростверковая плита. В свою очередь можно выделить два вида ростверка:

• низкий, располагается возле почвы;
• высокий, располагается на заданном расстоянии от уровня земли.

Примечание. Наличие зазора между ростверком и почвой позволит исключить подвижки ростверка от пучения грунта.

Параметры ростверка зависят от ширины стен. Как правило, его высота составляет 300-300 мм., а ширина – 400 мм. (ширина стены плюс 50-70 мм).

Обвязка выполняется с применением разных материалов:

• брус. Обвязка свайного фундамента брусом используется при строительстве легких зданий (небольшие дома, хозяйственные постройки) или зданий временного назначения. Применяется брус с сечением 120-150 мм. Крепление к сваям выполняется путем использования проволоки. Применение бруса требует наличия качественной гидроизоляции сваи и обязательно обработки бруса антисептиком;
• железный двутавр или швеллер. Крепление швеллера к свае выполняется закладными шпильками или выпуском арматуры. К этим закладным швеллер приваривается. При использовании металлических свай швеллер приваривается непосредственно к ним. Металл также обрабатывается антикоррозийным составом для продления срока его службы;

Примечание. При устройстве свайного фундамента в зимнее время года используются только металлические элементы. Это обусловлено тем, что изготовить железобетонную монолитную ленту в холодное время года достаточно проблематично.

железобетонная монолитная лента. Используется при возведении кирпичного или пенобетонного дома. Как вариант может быть применена сборная лента, но зачастую предпочтение отдается монолитной ленте.

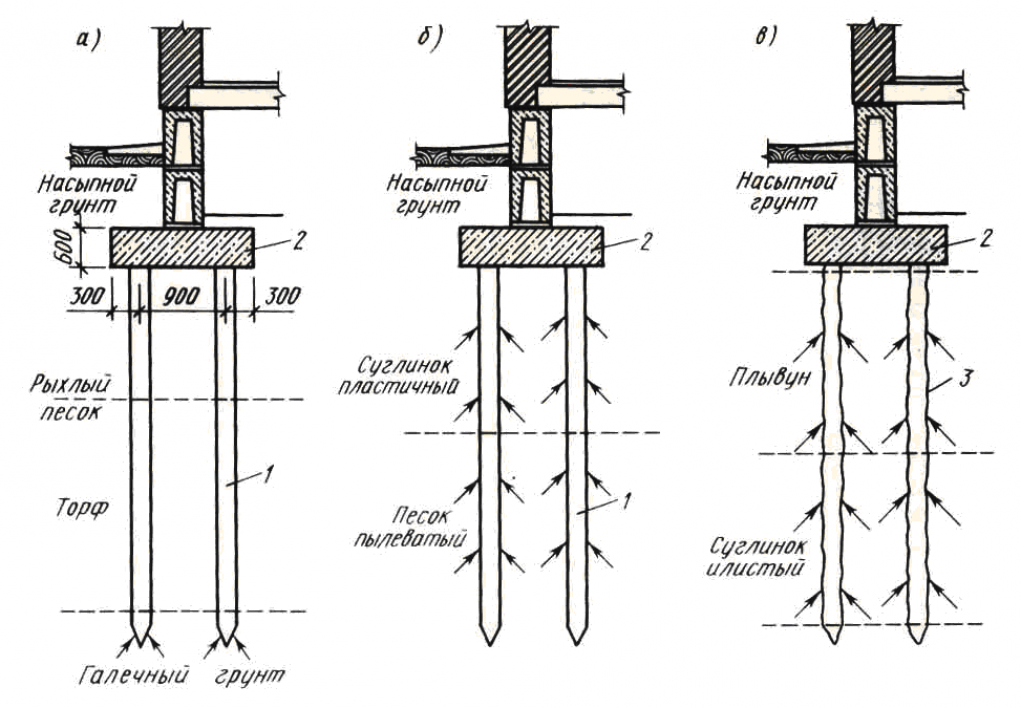

Устройство свайного фундамента из забивных свай, основные различия и применение

Свайный забивной фундамент может быть изготовлен на любых конструкциях, описанных в подразделе 2. п. 1 этой статьи.

Названия они будут носить по названию использованной забивной сваи.

Забивные погружают в грунт на заданную расчетом глубину одним из способов:

• забивкой паровым, механическим или дизельным молотом;
• вибропогружением с помощью одного из нескольких разновидностей вибропогружателей;
• статическим вдавливанием, используя большую массу вдавливающей установки;
• комбинацией или попеременным использованием нескольких способов.

На оголовках устраивают ленточный или балочный решетчатый ростверк или ростверк в виде сплошной плиты.

Армирование свай

Армировать сваи можно, применяя как продольную, так и поперечную арматуру. В основном, используется продольная арматура. Поперечная арматура, так называемая связка, служит для объединения продольной, в целях упрочнения конструкции. Размер диаметра, который имеет поперечная арматура, должен быть равным XU диаметра стержней в продольной арматуре (более 8 мм). Допускается применение бетона (марки более 300). Несколько рядов (2 или 3) сеток арматуры, с размером клетки до 5 см, монтируют на головы свай. Между такими сетками допускается расстояние менее 5 см. К самому низу свай, укрепленных сварным башмаком, требуется приварить продольную арматуру. В процессе изготовления свай из железобетона допускается применять гидротехнический бетон с обычной арматурой.

Особенности забивного метода установки свай

Основной особенностью забивного метода является то, что сваи вбиваются непосредственно в грунт. Для этого используются специальные устройства, которые позволяют провести забивку свай с минимальными усилиями. При забивке свая находится в нежидком состоянии, что обеспечивает ее устойчивость и прочность.

Преимуществами забивного метода установки свай являются:

1.	Высокая производительность работ
2.	Возможность установки в различных грунтах и условиях
3.	Отсутствие необходимости в опалубке и бетонировании
4.	Экономичность и доступность
5.	Минимальное воздействие на окружающую среду

Забивные сваи могут быть использованы при строительстве различных объектов: от жилых домов и гаражей до мостов, площадок и фундаментов промышленных сооружений. Благодаря своим преимуществам и эффективности, забивной метод остается одним из наиболее популярных способов установки свай.

Как устроены буронабивные сваи

Буронабивные свайные опоры из железобетона обустраиваются в грунте заливкой заранее армированной скважины бетонным раствором.

Такие сваи используются как в индивидуальном строительстве, так и при возведении крупных промышленных объектов любого назначения, даже стратегического. Технология создания опоры буронабивного типа позволяет сделать ее как подручными средствами, без применения спецтехники и сложного строительного оборудования, с небольшими размерами столба, так и с использованием спецтехники и сложных технологий, позволяющих создавать крупногабаритные железобетонные конструкции любого диаметра. При этом обычные, например, ударные, методы забивания свай предполагают работу сваебойных установок со сваями размером ≤ 40 х 40 см.

Как создать буронабивную опору:

1. Оборудованием для шнекового бурения пробуривается скважина требуемой глубины. Бурение осуществляется с параллельной установкой обсадных труб, не позволяющих грунту осыпаться в скважину и проникать в нее грунтовым водам;В скважину опускается заранее связанный или сваренный круглый армирующий каркас;В скважину заливается бетонный раствор, при этом обсадная труба постепенно вынимается – по мере поднимания уровня бетона.

• moifundament.ru
• rfund.ru

Разновидности свай и способы их забивки

Сваи, на которых строится фундамент, считаются самой надежной опорой. Они надежно поддерживают фундаменты частных и многоэтажных зданий на самых разных грунтах. Для строительства используются сваи из различных материалов, которые забиваются в грунт разными способами.

Существует 4 типа забивных свай:

• железобетонные;
• металлические;
• деревянные;
• буронабивные (буроинъекционные).

Металлические сваи изготавливаются как промышленным способом, так и в домашних условиях. Это объясняется простотой их конструкции (труба, конец, оголовок) и высокой гибкостью металла, который прочнее дерева и технологичнее бетона.

Железобетонные сваи армируются арматурным каркасом, залитым бетоном. Они могут иметь различную форму (круглую, квадратную и т.д.). Нижний конец сваи конический, а верхний имеет такую форму, что перед забиванием на него можно надеть специальный колпак для защиты сваи от разрушения при ударе молота.

Деревянные сваи диаметром до 40 см изготавливаются из твердых пород дерева (дуб, кедр и т.д.). На потайной конец такой сваи надевается металлический шип, а верхняя часть защищается от разрушения специальным металлическим ободом. При необходимости интенсивной забивки используется «пакет» из нескольких свай, забиваемых в грунт как единое целое.

Способы забивки

От способа забивки сваи в грунт зависит скорость возведения фундамента и эффективность использования специального оборудования. На практике чаще всего используется метод ударного бурения и метод лидерного бурения.

• Ударный метод – наиболее распространенная технология забивки опор. Заглубление осуществляется при помощи ударов специальным молотом (копром). Для облегчения этого процесса существуют специальные механизмы и машины, которые имеют разную мощность и другие технические характеристики.
• Метод лидерного бурения используется для ускорения процесса забивания свай. Применяют его, когда грунт на строительной площадке оказывается слишком плотным. Годится этот метод и при закладке фундамента в мерзлой почве. В местах установки опор предварительно бурят скважины, диаметр которых немного меньше диаметра свай. Глубина скважин при этом должна быть на 0,5 м меньше, чем глубина заглубления опоры. Затем в эти скважины забиваются сваи.

Когда забивка свай ударным способом невозможна (реконструкция старых зданий, строительные работы в густонаселенных районах или вблизи уязвимых домов и т.д.), используются менее распространенные методы, например, метод вибрации или метод пенетрации.

Монтаж железобетонных свай

Установка забивных ЖБ свай выполняется с привлечением специальной техники, однако некоторые предварительные работы нужно выполнить. В частности:

заведение сваи в направляющую (скважину или каркас);

калибровка скважины, которая определяет место установки сваи. Глубина (длина) калибровочной скважины составляет 1/3 длины сваи. Аналогом скважины может быть решетчатый каркас, устанавливаемый на поверхности грунта. Задача у них одинаковая – служить направляющей для забивки сваи;

очистка участка от посторонних предметов, насаждений, мусора и т.п.;

нанесение разметки на сваю. Зачастую разметку наносят с шагом в 1 м.п. Наличие метки позволяет контролировать уровень погружения сваи;

проверка вертикальности установки уровнем;

забивка сваи. Существует две технологии погружения свай: со статическим усилием (к оголовку сваи прикладывается увеличивающее давление) или с динамическим усилием (к оголовку сваи прикладывается одинаковое повторяющее давление);

Примечание. Отклонение сваи от вертикальной оси более чем на 1% требует ее корректировки или извлечения с последующей забивкой.

достижение точки проектного отказа. Это точка, после которой свая не заглубляется далее. Точка определяется проектом.

сооружение ростверка. Ростверк устанавливается при необходимости. Причем их существует два вида: ленточный и плитный.

Технология возведения

1. К свае, за выступающее в верхней части металлическое «ухо», крепят трос и поднимают ее с помощью лебедки.
2. Столб помещается в погружную установку (в отверстие в нижней части молота).
3. Молот начинает забивать столб. После нескольких ударов, сваебойная машина останавливается, мастер производит замер с помощью уровня, чтобы выяснить, не произошло ли отклонения от вертикали.
4. Если наблюдается уход сваи в сторону, она извлекается при помощи все той же лебедки, причина отклонения устраняется (обычно это камень или более плотная часть грунта, которая подкапывается) и производится повторная попытка погружения.
5. Также направление движения столба может быть откорректировано сваебойной машиной, которая способна изменять свое положение, подтянув погружаемый столб в нужную сторону.
