Процесс лидерного бурения скважин под сваи

Этот процесс подразумевает под собой несколько последовательных этапов:

1. установку оборудования на оси в положение, обозначенное в проекте;
2. далее непосредственно процесс бурения скважин;
3. забивку (погружение) свай (шпунтов) до заявленной проектной отметки.

Стоит отметить и то, что метод лидерного пробуривания скважин нашел применение и в процессе устройства шпунтового ограждения котлована, и, кроме того, в процессе бестраншейной прокладке трубопровода (то есть когда первоначально в грунте делают скважину, а затем ее расширяют и одновременно туда, в нее затягивают трубопровод).

Когда используется метод лидерного бурения скважин?

Напомним, что лидерным пробуриванием скважин называют такой способ бурения, который выполняется перед погружением самой сваи.

Как правило, этим способом во время забивки свай пользуются в таких случаях:

• если имеет место геологический разрез песчаного слоя, длиной больше 2,5 метров;
• если верхний слой грунта слишком плотный (то есть в случае, когда телос свои разрушается в начале процесса забивки);
• если необходимо увеличить глубинный уровень погружения свай (обычно в плотном грунте с недобуром 2,1-2,5м);
• если нет возможности погружения свай до заявленной в проекте отметки;
• если имеют место большие отклонения в процессе позиционирования сваи.

Решение использовать метод пилотного скважинного бурения (или, как его называют специалисты, «лидера») принимают обязательно с согласования проектной организацией, при этом основываются на отчетах об инженерно-геологических изысканиях и текущих условиях.

В зависимости от того, какое сечение, глубина погружаемой сваи и категории грунта определяется необходимый диаметр и глубина лидера. Зачастую для свай, сечение которых 300х300мм, принимают диаметр от двухсот до двухсот пятидесяти миллиметров, в случае когда сечение 350х350мм или же 400х400 мм принимают триста или триста пятьдесят мм. Отметим то, что глубина лидерной скважины принимается на 2-2,5 метра выше заявленной в проекте отметки острия свай.

Кроме того, в процессе пилотного пробуривания скважин определяют оптимальную технологию: есть вариант полного выбора грунта из скважин или же частичное разбуривание (размягчение грунтов шнеком). Нужно учитывать тот факт, что при установке лидера грунт, который выбуривается шнеками из скважины, довольно заметно увеличивается отметка, указывающая на поверхность почвы, и его нужно или убирать, или откапывать котлован с необходимым в данном случае запасом.

Во время работ нужно грамотно распланировать согласованные работы технических средств (таких как копровая и буровая установка, например), чтобы предотвратить «затаптывание» ранее забуренных скважин. Помимо этого, следует учитывать расстояние между скважинами, чтобы исключить возможность их осыпания в случае динамической нагрузки во время работы свайных молотов.

В чем достоинства лидерного бурения скважин?

Как мы уже говорили, данный позволит обеспечить вертикальное направление в процессе погружения свай (шпунтов), это будет наиболее востребовано зимой. Помимо этого, такой метод значительно облегчает достижение вертикальности свай в первоначальный момент забивания.

Предварительное (его и называют бурением скважины лидерным способом) бурение позволит осуществить проходимость плотных песков, а также глинистого грунта более твердой, а также полутвердой консистенции. Лидерные скважины, которые пробуриваются с целью уменьшить сопротивление грунтов процессу погружения свай (шпунтов), в то же время является направляющей для этих свай.

Большое преимущество этого метода в возможности обеспечить сохранность сваи (шпунта), а также в возможности обеспечения их погружения с высоким уровнем точности до отметок, которые заявлены в проекте. Помимо этого, заметно сокращается затраченное на их погрузку время, а также значительно снижается негативное воздействие на близстоящие постройки. Стоит отметить, что в современных условиях достаточно плотной городской застройки это поистине является решающим фактором.

Компания «АТМ-Аква» производит различные виды работ по изготовлению свай. Мы используем в работе только самую современную технику и все оборудование. Специалисты «АТМ-Аква» делают свою работу крайне качественно и в короткий срок.

В вертикальном положении на участках с плотным грунтом. Такой метод наиболее актуален в зимний период, ведь облегчает процесс забивания шпунта при закладке фундамента.

Популярность подобной технологии ежегодно увеличивается. Лидерное бурение позволяет не только уменьшить сопротивление грунта, но и погрузить конструкцию на большую глубину. Помимо этого, при выполнении работ снижается уровень шума и вибрации. Это одно из преимуществ метода.

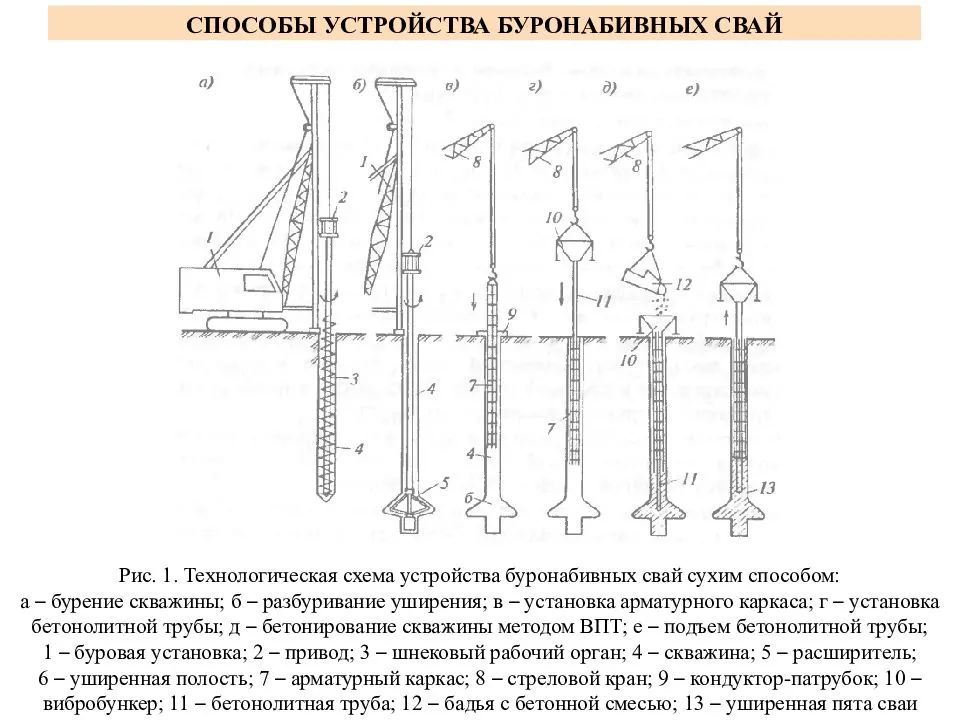

Каким способом сооружаются сваи буронабивные – специфика технологии

Бурение скважин для свай осуществляется различными методами:

• с помощью стандартного лопастного шнека, оснащенного усиленным наконечником;
• с использованием наращиваемой инвентарной трубы, состоящей из отдельных секций;
• комбинированным способом, предусматривающим шнековое бурение с последующей подачей бетона в полость.

Каждый способ формирования скважин имеет свои особенности. Рассмотрим их более детально.

Бурение свай с помощью технологического оборудования шнекового типа

Приведенный метод выполнения бурильных работ предусматривает применение специальной бурильной техники, оснащенной стандартным шнеком. Рабочий орган представляет собой продольный стержень с расположенными по винтовой линии лопастями и хвостовиком с усиленным наконечником.

Главные особенности функционирования оборудования, оснащенного стандартным лопастным шнеком:

• увеличенная до 120 см/мин скорость проходки скважины рабочим органом;
• циклическое погружение и подъем шнекового устройства с извлечением осевшей почвы;
• возможность прохода за один прием без подъема лопастного шнека скважины глубиной 8-10 м.

Конструктивные особенности рабочего органа и функциональные возможности оборудования позволяют с помощью шнекового бура сформировать полость в нижней части канала. Увеличенная площадь опорной площадки и конусообразная форма полости обеспечиваются с помощью расширительного устройства, погружаемого одновременно со шнеком. На заданной глубине шарнирный механизм изменяет угловое положение насадки, которая формирует в нижней части шурфа расширение заданной формы и размера. Это позволяет увеличить нагрузочную способность буронабивной сваи.

Определенный тип свай и технологию их погружения выбирают в зависимости от данных инженерно-геодезических и геологических изысканий

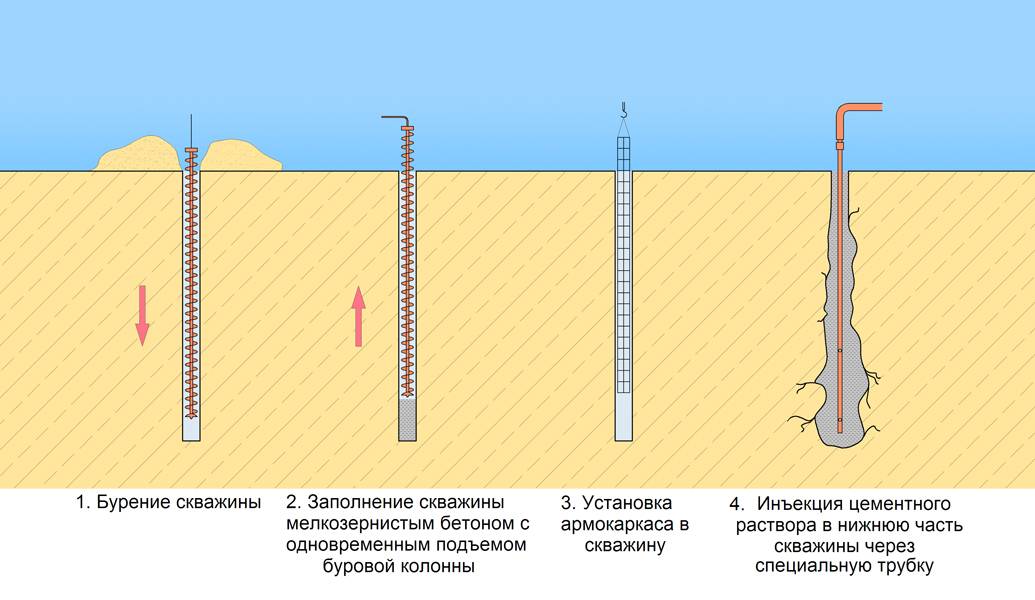

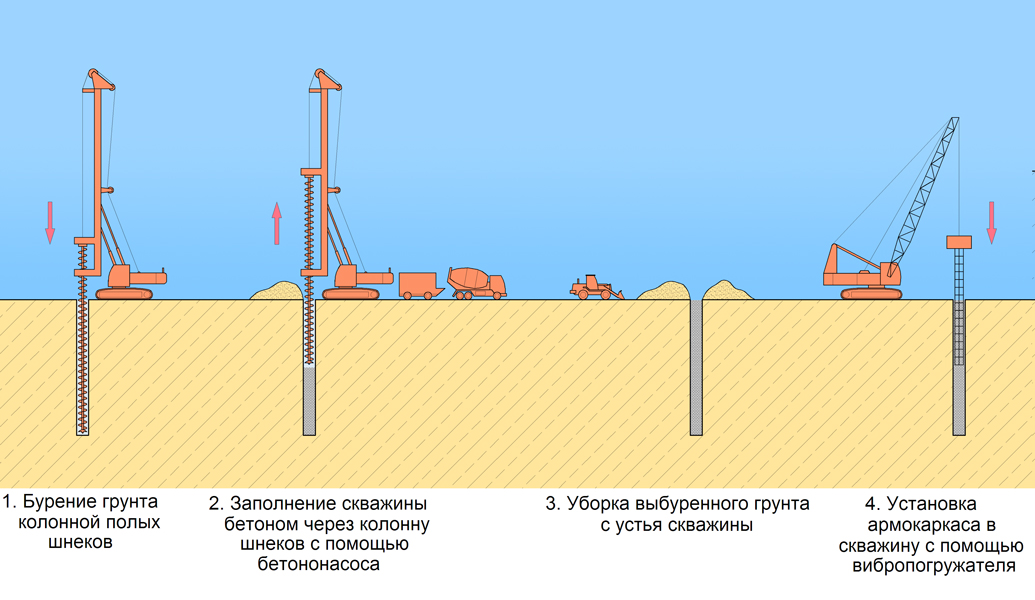

Бурение скважин для свай по стержневой технологии с бетонированием

Применяемое технологическое оборудование и рабочий инструмент позволяют:

• формировать за смену множество скважин, суммарная длина которых достигает 350-400 м;
• погружать рабочий орган в почву при выполнении бурильных операций на глубину 30-40 м;
• обеспечить диаметр канала, сформированного при погружении стержневого инструмента, в диапазоне 50-100 см и выше;
• постепенно наращивать длину секций лопастного шнека до достижения заданной глубины шурфа;
• нагнетать в скважину с помощью специальной насосной установки подготовленную бетонную смесь;
• поднимать рабочую мачту одновременно с подачей бетонной смеси в пробуренную полость.

В процессе нагнетания бетонного раствора уплотняются стенки скважины, что положительно влияет на прочностные характеристики канала. Арматурный каркас погружается в скважину методом вдавливания или с помощью вибропогружателя. Указанный метод бурения позволяет значительно сократить строительный цикл по сооружению свайного фундамента за счет совмещение операций по бурению и бетонированию.

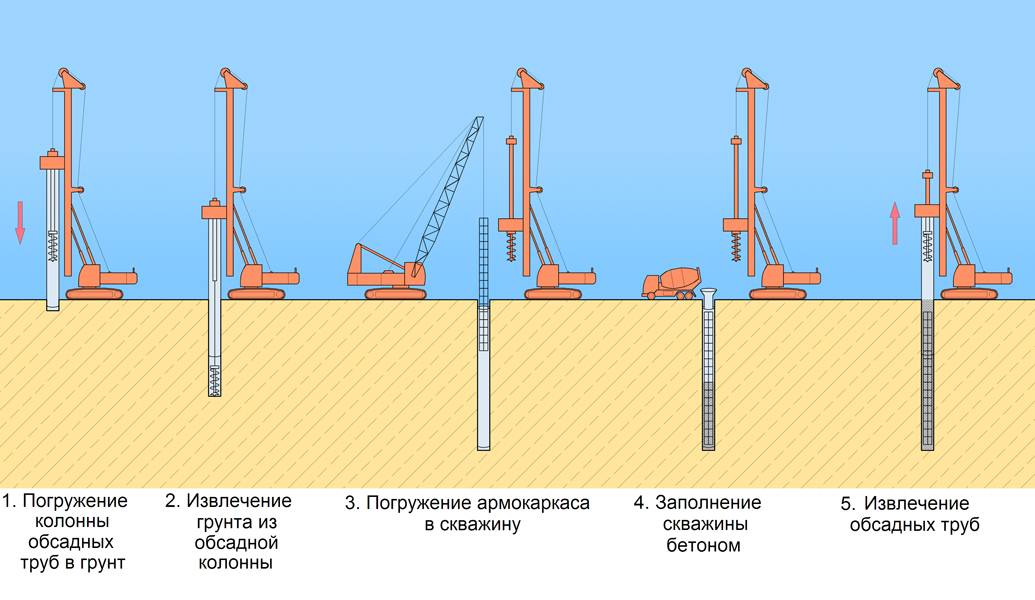

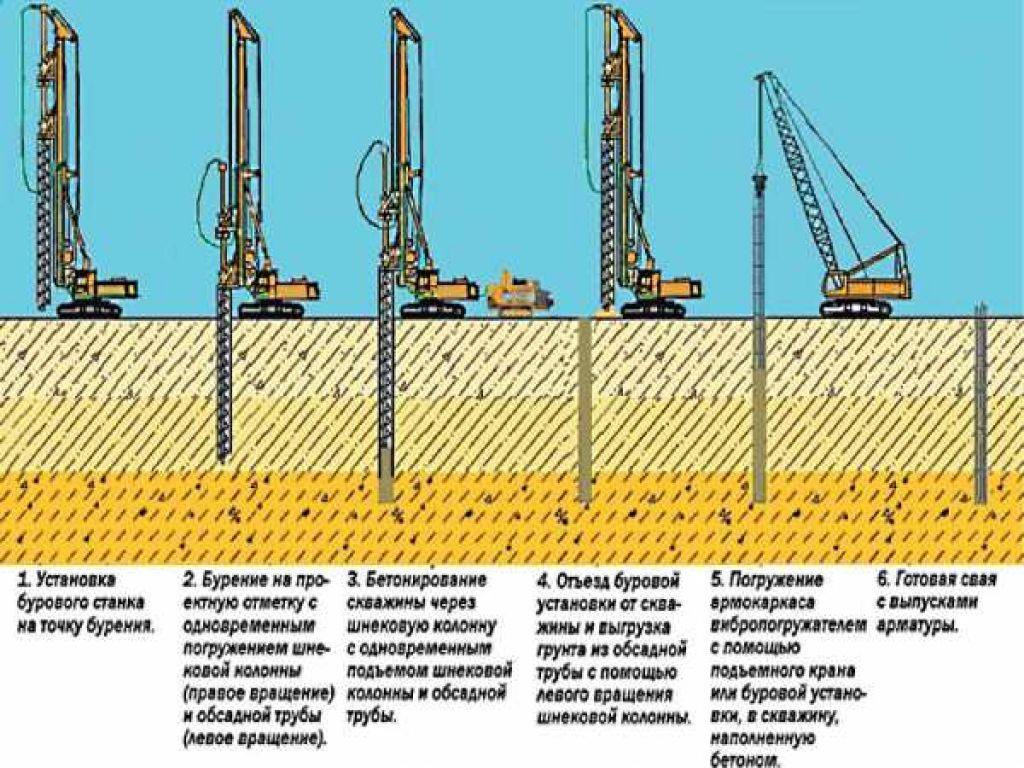

Бурение под сваи буронабивные с защитой части скважины с помощью труб

Технология выполнения бурильных мероприятий предусматривает возможность использования инвентарных труб для защиты поверхности канала, сформированного в грунте.

Инвентарная труба – это специальная бурильная оснастка, которая состоит из следующих составляющих:

• отдельных трубчатых секций, которые легко соединяются с помощью замков. Длина каждого элемента не превышает 6 м;
• режущей головки с зубчатой поверхностью. Насадка изготовлена из твердосплавного материала и крепится в нижней части трубы.

Процесс бурения осуществляется по следующему алгоритму:

1. Выполняется скоростная проходка грунтового массива буром. При вращении и погружении в скважину рабочего органа грунт постепенно извлекается из сформированного канала.
2. Одновременно с бурением в почву вдавливается инвентарная труба. Металлическая оболочка защитной трубы затрудняет проникновение в скважину подземных вод и не допускает обрушения стенок шурфа.

После завершения операций по формированию углубления выполняются следующие операции:

1. Осуществляется извлечение на нулевую отметку шнекового бура.
2. Производится откачка воды, проникшей через грунт в шурф.
3. Постепенно опускается в скважину арматурная решетка.

Завершается процесс формирования буронабивной сваи закачкой предварительно подготовленной бетонной смеси в сформированную в земле полость. Для непрерывной подачи бетонного раствора используется специальное оборудование.

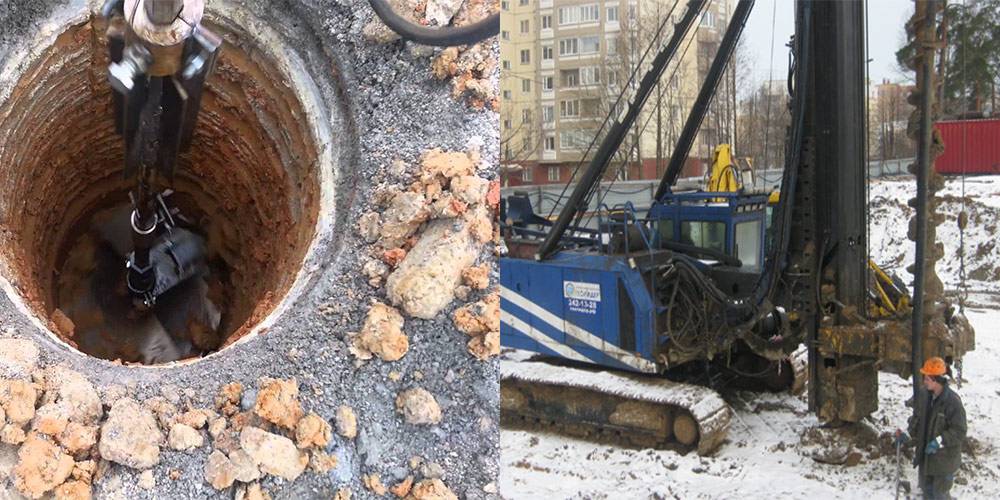

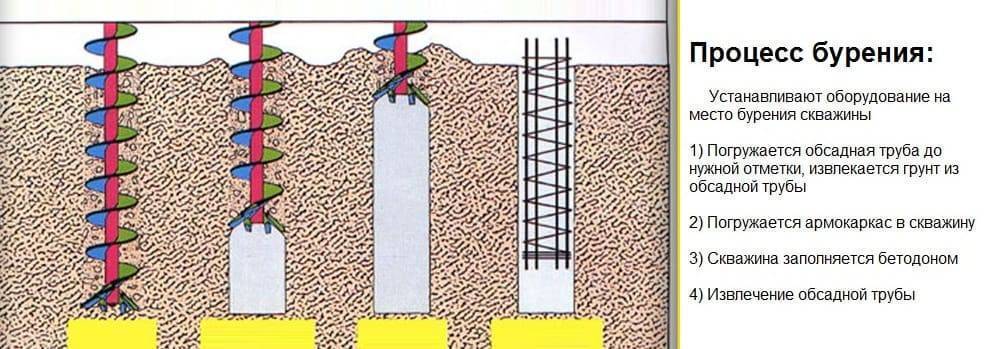

Процесс бурения

Этот способ установки свай часто используется во время устройства фундамента на территории, которая близко находится возле строений. Эта технология дает возможность ускорить работы по закладке свайного фундамента.

Такой способ бурения не разрушает целостность Ж/Б конструкций. Причем метод позволяет достичь необходимой глубины, обеспечивая в то же время быстрый проход опасных и сложных участков на территории строительства.

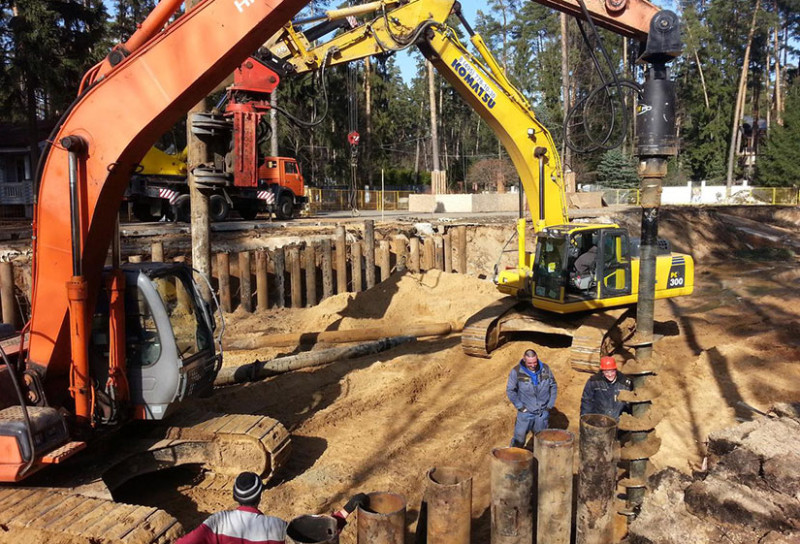

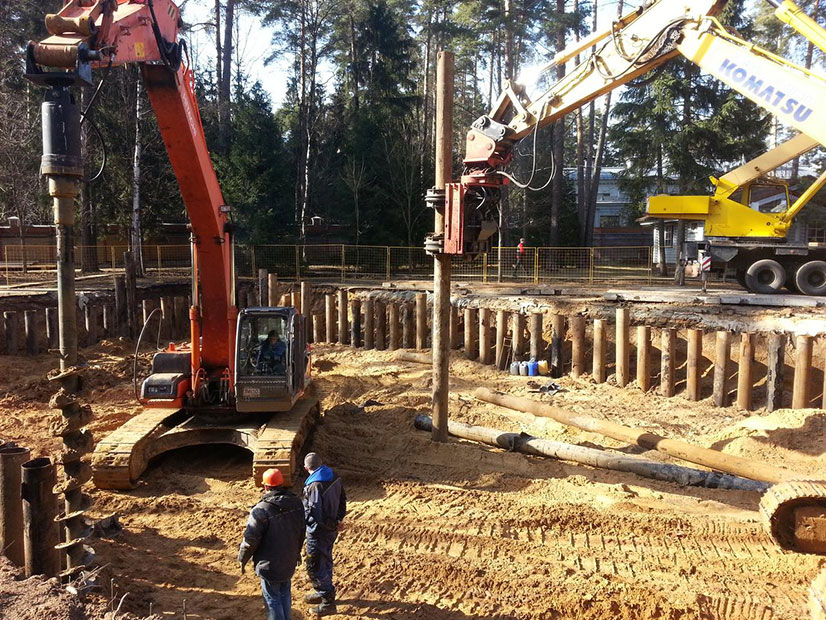

Бурение лидерных скважин производится благодаря копровому оборудованию, оснащенному буровыми вращателями. Именно они заменяют свайные молоты. Основной момент — это соблюдение вертикального уровня.

Во время выполнения работ потребуется отбор земли. Этот процесс производится вручную. Если этого не выполнить, то лишний грунт не даст возможности поставить сваи. Благодаря забору почвы отметка повышается приблизительно на полметра.

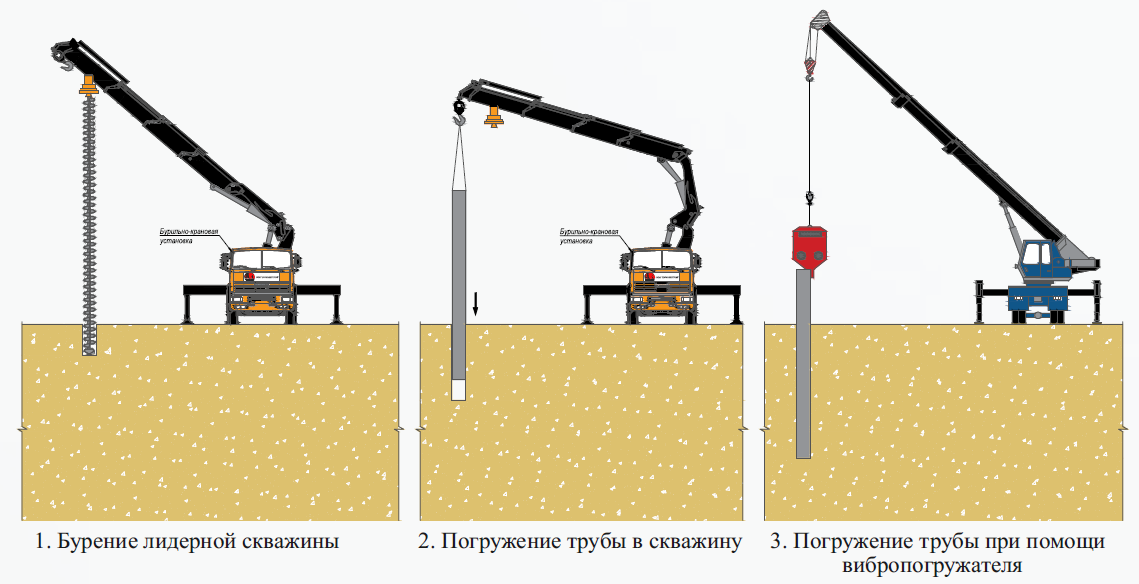

Процесс погружения свай делится на ряд этапов:

1. На территории размечаются точками участки, на которых будут установлены сваи.
2. Привлекается специальная техника. Агрегаты устанавливаются на отмеченных участках.
3. Производится подготовка техники, проверяется показатель вертикального уровня.
4. Выполняется бурение скважин благодаря специальным шурфам.
5. Производится забивка железобетонных конструкций в землю.
6. Выполняется экспертиза всех установленных свай. Производится их сдача сотрудникам технадзора.

В последнем варианте бурение скважины производится без остановки технологического процесса. Это дает возможность сэкономить время и обеспечить отличное качество выполняемых работ.

Особенности лидерного бурения

Данный способ бурения предполагает за собой дальнейшее установление в образовавшееся отверстие ж/б сваи.

Это поможет ускорить и облегчить процесс ее погружения:

1. Данная методика помогает в снятии сопротивления грунта при забивании сваи в него
2. Понижает количество нагрузки на сваю
3. Дает возможность вести стройку в застроенных местностях, так как близлежащие сроения не будут повреждены

Главные принципы исполнения отверстий следующие:

• Глубина -9/10 от длины стержня сваи
• Диаметр меньше на 50 миллиметров
• На сложных видах почвы допустимо отверстие равное по диаметру самому изделию.

При использовании угловатых свай берется сечение за место диаметра.

При таком бурении возникает вопрос о том, куда девать образовавшуюся насыпь грунта. Во избежание изменения уровня строительной площадки проводятся подготовительные действия в виде подготовки углубления глубиной 100-150 мм., которое будет заполнятся грунтом после завершения работы.

В уже готовые скважины свая опускается одним из следующих методов:

1. Ударный
2. Вибрационный

В 1 случае это произведение ударных действия с помощью молота, приводимого в движение при помощи двигателей, а во 2 – это использование вибропогружателей.

Когда используется этот метод?

Бурение такого рода углублений используется крайне часто для возведения фундамента из железобетонных свай.

К данной практике обращаются в следующих случаях:

• При использовании свай в почве, где располагается двухметровый слой песчаника. Такую преграду самостоятельно свая преодолеть не может. Ни при ударном, ни при вибрационном методах погружения
• В случае слишком твердых верхних слоях грунта. Данный способ поможет избежать деформации сваи при ударе о крайне твердую почву
• При использовании в грунте, где множественно расположены вкрапления камней. При обычном погружении, данный барьер является непреодолимым
• Погружение в промерзшую почву. Плотность такого грунта довольно высока по сравнению с обычным, и забить сваю при таких обстоятельствах будет просто невозможно
• При погружении на высокую глубину – более девяти метров. Ведь чем ниже располагается пласт грунта, тем он плотнее и будет сложнее его пробить. При достижении такого слоя, наступит «отказ» сваи и дальнейшее погружение будет возможно только при создании лидерной скважины
• Забивка в дисперсную почву. Такой вид грунта является наименее плотным, так как структурирующие связи в нем отсутствуют. И во время погружения будет сложно точно позиционировать сваю. Лидерная скважина в данном случае является сугубо направляющей.

Достоинства

К преимуществу можно отнести то, что достаточно просто при таком способе обеспечить ровное вертикальное вхождение сваи.  Особенно это применимо в зимний сезон, когда весь грунт промерз и стал намного тверже – это обеспечивает большие проблемы при проведении строительных работ. Точное положение достигается еще на момент еще забития

Предварительное бурение помогает при прохождении особо твердых слоев песка, глины или наоборот слоев крайне мягкого состояния. Также, при бурении в твердых слоях, скважина берет на себя и направляющую функцию.

Что не менее важно – свая останется целой, не подверженной какому-либо деформированию, так как ей не придется сталкиваться с твердым грунтом. Это также поможет для более точного местоположения сваи

Данная методика бурения является наиболее пригодной для использования в городских условиях, где высоко количество близлежащих зданий.

Недостатки

Единственным из минусов является то, что для произведения данных работ придется пройти серьезный бюрократический барьер и заплатить немалое количество личных средств, в том числе на оплату специалистов и применение специализированных устройств и техники.

Принципы и способы лидерного бурения

Для лидерного бурения используются несколько принципиально разных способов бурения. Среди них наиболее распространены следующие:

А.
Бурение шнековое

. Является самым распространенным из применяемых в технологии бурения скважин. Используется при бурении несложных грунтов – песчаных, супесчаных, глинистых, мелкообломочных, щебнистых и т. п. Т. е. грунтов I – V категории по сложности бурения.

Его суть в том, что для бурения используется сплошной шнек, имеющий длину равную или большую глубины разбуриваемой скважины. Шнек состоит из центрального стержня, обычно изготавливаемого из высокопрочной трубы, поэтому полого по всей длине и спирально навитой реборды с шагом, не позволяющим грунту ссыпаться вниз, которая приварена к стержню двухсторонним сплошным швом. На нижнем конце шнека обычно с помощью шестигранного соединения крепится грунто-разрушающий инструмент. При вращении шнека грунт раздробляется и постепенно поднимается по шнеку. Часть грунта понятого шнеком выше уровня стройплощадки высыпается со шнека и ее нужно убирать от устья скважины. После достижения скважиной заданной глубины шнек, продолжая вращать, поднимают на поверхность, относят краном в сторону и освобождают от выбуренного грунта. Диаметр шнеков изменяется от 72 до 750 мм или даже больше.

Б.
Бурение роторное. Способ используется в тех случаях, когда грунт имеет скальные прослойки, валуны или он крупнообломочный или засоренный обломками строительных конструкций,

В этом случае бурильный инструмент представляет собой стальную трубу высокой прочности, которая используется как обсадная колонна. Внутри помещается тоже полая штанга, на нижнем конце которой закрепляется буровое долото – двух или трех-лопастное, или истирающе-режущее, фрезерное, пикообразное и т. п.

Разрушенные породы вымываются потоком воды или глинистого раствора, который подается через полость в штанге и выполняет три основные функции:

Охлаждает буровое долото, защищая его от перегрева и разрушения;

Выносит на поверхность, т. е. на уровень строительной площадки разрушенные породы;

Если обсадная труба не используется, то глинистый раствор, просачиваясь в рыхлый грунт, укрепляет стенки скважины и гидравлическим давлением предохраняет их от обрушения в скважину.

Глинистый раствор может подаваться как через буровую штангу, так и через зазор между обсадной трубой и стенками скважины. В обоих случаях выходит он между обсадной трубой и буровой штангой.

В.
Ударно-канатный. Способ старинный, но для скважин небольшого диаметра и глубины может использоваться.

Суть его в том, что в грунте делают небольшое углубление, в которое сбрасывают с высоты нескольких метров «буровой снаряд» – отрезок трубы с одной или двумя продольными прорезями в стенке. Труба втыкается в грунт, разрыхляет его и набирает во внутреннюю полость. Трубу опять поднимают и сбрасывают. После заполнения полости грунтом, трубу относят в сторону и через прорези освобождают от грунта. Если использовать обсадную трубу, то процесс идет быстрее и грунт не осыпается.

Выбор технологии

Решение о применении способа лидерного бурения скважины (строители также этот процесс называют пилотным бурением) принимают в обязательном порядке только с согласованием проектной организации, причем в основании должны находиться отчеты об инженерных и геологических исследованиях и текущей ситуации.

С учетом того, какой требуется диаметр, а также заглубление устанавливаемой сваи, тип почвы определяется требуемый размер и глубина «пилота».

Чаще всего для свай, диаметр которых 30х30 см, используют шнек сечением в пределах 200−250 мм, при диаметре 35х35 см либо 40х40 см используются 300−350 мм. Нужно отметить, что глубина пилотной скважины берется на 2,2−2,7 м больше заявленной в проектной документации при отметке острия свай.

Помимо этого, во время лидерной разработки скважин определяются с оптимальной технологией: существует способ полного забора земли либо, так называемое частичное бурение (размягчение слоев почвы с помощью шнека). Необходимо учесть тот факт, что во время монтажа лидера земля, выбуривающаяся шнеками из полости, значительно увеличивает отметку, которая указывает на поверхность грунта, и его требуется либо убирать, либо рыть котлован с нужным в этом случае запасом.

Читайте так же: Клееные трубы для канализации

При работах необходимо правильно спланировать согласованные работы с помощью технических средств (к примеру, буровая машина), чтобы не допустить «затаптывание» до этого пробуренных скважин.

Преимущества сотрудничества со «СтройСпецТех»

Заказывая у нас услугу лидерного бурения, клиент получает массу плюсов:

• высокое качество – применяем инновационное оборудование и инструменты;
• опыт мастеров – позволяет нам выполнять заказы разной степени сложности точно в срок;
• квалификация – специалисты обладают огромным профессионализмом и знаниями в этой области;
• приемлемые цены – мы подбираем методику работы, исходя из индивидуальных особенностей объекта. Это гарантирует минимальные расходы на реализацию проекта.

Сотрудничество с нами будет выгодно для частных лиц и крупных предприятий.

Вы заинтересованы в услугах лидерного бурения под сваи в Москве и Московской области? Обратитесь к нашим специалистам – они решат вашу задачу за указанное время. Доступные цены на все услуги, существенная экономия времени, отсутствие забот при работе с документацией – вот лишь краткий список преимуществ, которые вы получите, обратившись к нам!

*У нас никогда не бывает некачественных проектов свайных фундаментов. Мы полностью отслеживаем и исполняем все проектные решения. Наша работа полностью соответствует требованиям свода правил проектирования и строительства, а также правилам проектирования фундаментов.

Стоимость работ

Работы (услуги)	Динамическая забивка (погружение) одиночной сваи	Статическое вдавливание (погружение) одиночной сваи	Испытания сваи динамической нагрузкой (одно испытание)	Испытания свай статической нагрузкой (одно испытание)	Перебазировка строительной техники	Шпунтовое ограждение котлованов	Лидерное бурение
единица измерения	пог.м.	пог.м.	1 единица	1 единица	1 единица		пог.м.
стоимость (руб.) с учетом НДС*	от 260	от 600	10 000	85 000	от 100 000	договорная	от 450

Что такое лидерное бурение?

Лидерное бурение – процесс изготовления подготовительной скважины, предназначенной для погружения стальной, бетонной или железобетонной сваи
в случае сложных грунтов на строительной площадке. Например, промерзшие грунты, содержащие прослойки песка или крупнообломочного грунта большой толщины, обломки строительных конструкций или остатки ранее построенных зданий и т. п.

В слой песка толщиной 2 – 2,5 м почти невозможно забить сваю
. Свая в песке опирается только своим нижним торцом, а боковые ее поверхности по песку только скользят. Т. е. при забивке получают только «сваю-столбик». Через некоторое время песок под этим «столбиком» теряет несущую способность и свая проседает. Лидерной скважиной проходят слой песка и часть грунта под ним. В результате погружаемая свая в грунте, расположенная ниже песчаной прослойки, получает сопротивление движению и от подошвы сваи, и от ее боковых поверхностей.

Если при геологических исследованиях стройплощадки обнаружено, что при погружении свай
возможно попадание на крупные обломки строительных блоков или плит, то лучше провести бурение лидерных скважин, чем потом решать проблемы с разрушившимися сваями или со значительно изменившими свое вертикальное положение. Иногда такие сваи выходят за зону будущего ростверкового фундамента. В этом случае сваю нужно выдергивать или срубывать ту часть ее оголовка, которая не помещается.

Что такое лидерное бурение и как оно работает?

Основной принцип лидерного бурения заключается в том, что свая сначала опускается в землю небольшой глубиной, а затем происходит бурение скважины прямо внутри сваи. Это позволяет значительно ускорить процесс строительства, так как не требуется дополнительного времени на бурение отдельной скважины и последующую установку сваи.

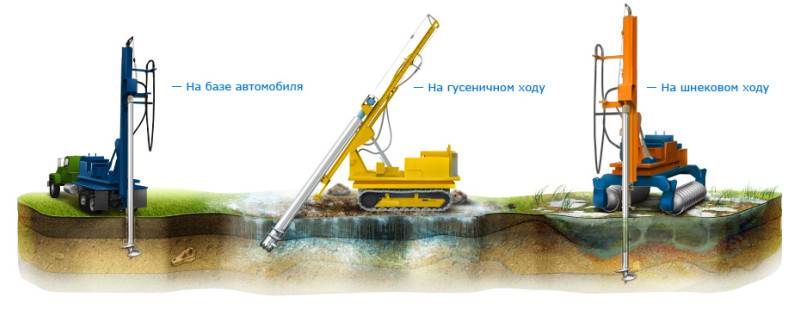

Для выполнения лидерного бурения используется специализированное оборудование — лидер, который представляет собой своеобразный «столб» с вертикальным каналом внутри. Лидер устанавливается на месте, где планируется установить сваю, после чего начинается процесс бурения.

Бурение скважины происходит с помощью бурового инструмента, который находится внутри лидера. В процессе бурения отходы земли эвакуируются через канал лидера. После достижения заданной глубины свая поднимается на нужную высоту и закрепляется. При этом, внутри сваи остается свободное пространство для заполнения арматурной сеткой и бетонирования.

Лидерное бурение позволяет существенно ускорить процесс бурения свай, сократить временные затраты и снизить стоимость работ. Кроме того, данная технология также обладает преимуществами в экологическом аспекте, так как минимизирует выбросы отходов в окружающую среду.

Преимущества лидерного бурения:	Недостатки лидерного бурения:
1. Ускоренный процесс строительства	1. Высокая стоимость специализированного оборудования
2. Снижение временных затрат	2. Ограниченная возможность работы в условиях ограниченной высоты
3. Экологическая безопасность	3. Ограниченные возможности для выполнения нестандартных задач

Шурф против скважины

Что такое шурф? Отличие от скважины.

На фазе строительства, непосвященному человеку предстоит услышать много разных терминов и, по нашему опыту, один из таких «непонятных слов» может оказаться «ШУРФ». Давайте разберемся, что же это такое и с чем его не стоит путать.

Что такое шурф и скважина в геологических изысканиях?

Шурфом зовут обычную рукотворную яму, выкопанную вплотную к строению и предназначенную для осмотра фундамента и (или) грунтового основания, а также (редко) для отбора проб грунта при проведении геологических изысканий. Собственно работу по выкопке шурфов называют – шурфованием (шурфовкой).

В отличие от шурфов, геологические скважины проделываются специальными буровыми установками, и делаются они для проведения геологических изысканий. Пробурить геологические скважины можно не ближе, чем в 1 метре к строению, поэтому они не подходят для осмотра существующего фундамента. Зато позволяют провести качественные геологические исследования.

Теперь ответим на распространенные вопросы по шурфованию.

Какие размеры шурфа в плане обычно бывают?

Размер в плане ямы должен быть такой, чтобы специалисту удобно было в шурфе провести все необходимые работы. В шурфе должно быть удобно присесть на корточки, наклонится для отбора пробы и пр. Если существующие фундаменты мелко-заглублены (заложение фундамента ниже поверхности земли до 50…60 см), то допустимый размер шурфа в плане – около 0,8х0,8 м, если приходится копать глубже, то рационально шурф расширить до размера в плане 1х1 м.

Какая должна быть глубина шурфа?

Глубина шурфа принимается из следующих соображений:

1. Если шурф делается непосредственно возле существующего фундамента, то его делают до подошвы фундамента (там, где фундамент опирается на грунтовое основание)

Иногда, для измерения ширины подошвы существующего фундамента шурф выполняют более заглубленным – ниже подошвы фундамента на 10…20 см (Внимание! Заглублять шурф ниже подошвы фундамента можно, только если фундамент имеет удовлетворительное состояние и является достаточно сплоченной, монолитной конструкцией)

2. Если шурф делается перед началом нового строительства, то его выполняют на проектную глубину заложения будущего фундамента.

Необходимо отметить, если шурф делается глубоким в малосвязанных грунтах (например, песчаные грунты), то следует выполнять либо уклоны откосов, либо закреплять грунт деревянными щитами.

В каком месте следует выполнять шурф?

В любом случае перед шурфовкой следует на эту тему проконсультироваться со специалистом, то есть с тем, для кого эти шурфы выполняются. Но в общем можно учесть следующие правила: при наличии подвала в здании шурфы следует выполнять в подвале (снаружи шурфы будут очень глубокими); при отсутствии подвальных помещений шурфы можно выполнять как снаружи, так и внутри строения; при возможности шурфы следует размещать в местах пересечения двух капитальных стен (в этом случае, при использовании одного шурфа, возможно осмотреть фундаменты сразу под двумя стенами); при новом строительстве шурфы стараются выполнить в непосредственной близости к пятну застройки.

Сколько шурфов выполнять?

Количество шурфов определяет инженер строитель, который выполняет обследование строительных конструкций или специалист-геолог, который проводит инженерно-геологические изыскания.

III. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

3.1. В соответствии с СП 48.13330.2011 “Организация строительства” до начала выполнения строительно-монтажных работ на объекте Подрядчик обязан в установленном порядке получить у Заказчика проектную документацию и разрешение на выполнение строительно-монтажных работ. Выполнение работ без разрешения запрещается.

3.2. До начала производства работ по бурению лидерных скважин необходимо провести комплекс подготовительных работ и организационно-технических мероприятий, в том числе:

— назначить лиц, ответственных за качественное и безопасное производство работ;

— провести инструктаж членов бригады по технике безопасности;

— разместить в зоне производства работ необходимые машины, механизмы и инвентарь;

— устроить временные проезды и подъезды к месту производства работ;

— обеспечить связь для оперативно-диспетчерского управления производством работ;

— установить временные инвентарные бытовые помещения для хранения строительных материалов, инструмента, инвентаря, обогрева рабочих, приёма пищи, сушки и хранения рабочей одежды, санузлов и т.п.;

— обеспечить рабочих инструментами и средствами индивидуальной защиты;

— подготовить места для складирования материалов, инвентаря и другого необходимого оборудования;

— оградить строительную площадку и выставить предупредительные знаки, освещенные в ночное время;

— обеспечить строительную площадку противопожарным инвентарем и средствами сигнализации;

— составить акт готовности объекта к производству работ;

— получить разрешения на производство работ у технадзора Заказчика.

3.3. До начала бурения лидерных скважин под сваи должны быть выполнены следующие мероприятия и работы:

— принята от заказчика строительная площадка, подготовленная к производству работ;

— произведена геодезическая разбивка котлованов;

— разработаны котлованы под свайные поля;

— устроены въезды и выезды из котлованов;

— устроены монтажные площадки под сваебойный агрегат;

— произведена разбивка осей свайного поля и мест погружения пробных свай.

3.4. Геодезическая разбивка осей свайного поля заключается в обозначении их на местности. Разбивку ведут в двух плоскостях: горизонтальной и вертикальной. При горизонтальной разбивке определяют и закрепляют на местности положение осей, а при вертикальной — расчетную глубину забивки свай.

Для этого параллельно главным осям здания вокруг котлована на расстоянии 2-3 м от его бровки устанавливают обноски (смотри Рис.2), положение которых фиксируют в разбивочном чертеже. На обносках рулеткой размечают основные оси свайного поля фиксируя их рисками и соответствующими надписями.

Рис.2. Инвентарная обноска

2 — струна из стальной проволоки; 3 — отвес

Лидерное бурение позволяет вертикально монтировать сваи на участке с плотным составом грунта. Этот способ наиболее актуален зимой, поскольку облегчает процесс вбивания шпунта во время сооружения фундамента.

Особенности проведения работ

На этапе проектирования специалисты определяют способ установки фундамента, а также уточняют требования к исполнителям и технологическому процессу.

Лидерная скважина для сваи бурится только после выполнения всех подготовительных мероприятий. Для начала нужно определить сечение свай. Размер скважин при лидерном бурении обязан быть на 4−6 см меньше, в отличие от диаметра железобетонной конструкции.

Буронабивные сваи

Совсем недавно фундаменты такого типа применялись для заложения оснований строительных объектов в портовой и мостовой сфере

Совсем недавно фундаменты такого типа применялись для заложения оснований строительных объектов в портовой и мостовой сфере. Но с развитием цивилизации, свайный способ с ростверком проникли в бытовую отрасль. На сегодняшний день существует три основных вида буронабивного ростверка:

• Ленточный тип не может устанавливаться в почве с маленькой влагой в отличие от свайного типа. Стоит отметить, что это мелкозаглубленный фундамент, глубина, которого не превышает 1 метр.
• Стенки ростверка способны выдерживать сильное давление воды, поэтому спокойно можно выполнять заложения оснований в обводненных или связных почвах;
• Выполнение монтажного процесса происходит во всех климатических условиях при помощи обсадного трубопровода.

Строительный процесс на маловлажных и связных почвах

Монтаж свай и ростверка буронабивным способом на почве с маленьким процентом влаги выполняется при помощи специального устройства для бурения. Механизм его работы заключается во вращательном действии приспособления аппарата, которым проделывается яма. Для того, чтоб не случилось обрушение почвы необходимо установить патрубок из металла.

Когда достигается необходимая глубина, нужно выполнить погружение каркаса из арматуры и залить все раствором бетона.  Забетонировать необходимо вертикально размещая трубы. Бетонный трубопровод герметизировать стыки конструкции.

Смесь из бетона делают на точке строительных работ, и процесс его доставки происходит централизовано. По окончании действия трубу аккуратно извлекают из скважины. Совершать уплотнение ростверка можно специальными вибраторами, которые способствуют укреплению воронки приема.
