Как рассчитать количество свай для фундамента

Свайный фундамент под дом и его виды

Свайный фундамент под дом подразделяется на несколько видов в зависимости от материала, способа передачи нагрузки и конструкции.

По материалу:

• Деревянные. Для опор используются бревна. Данный вид свай в настоящее время встречается редко. На их замену пришли более прочные материалы.
• Металлические. Бывают двух видов – забивные и винтовые. Винтовые сваи внешне похожи на шурупы, которые вкручивают в грунт. Забивные представляют из себя отрезки различных видов металлопроката. Например, рельса или швеллера. Они обладают следующими преимуществами: высокая прочность, способность пластично изгибаться, сохраняя при этом несущие способности. Существенный недостаток – это склонность к коррозии, что сокращает их срок службы.
• Железобетонные. Подразделяются на забивные и набивные. Первые изготавливают на производстве, обладают устойчивостью ко всем нагрузкам. Вторые производятся на площадке путем заполнения опалубки, помещенной в скважину, бетоном плотных марок.

По способу передачи нагрузки:

• Сваи-стойки. Это опоры, которые находятся в контакте с твердыми слоями грунта. Углубляются до плотных слоев грунта.
• Висячие сваи. Без опоры в нижней части ствола, используют частичную опору на грунт.

По конструкции:

• Забивные. Стержень с заостренным наконечником, забиваются в грунт до твердых пород.
• Набивные. Изготавливаются самостоятельно, но имеют меньшую несущую способность. Бетонная отливка в скважину.
• Винтовые. Представляет из себя трубу с острым концом и спиралеобразными лопастями. В основном используются для вспомогательных сооружений.

Важно!!!

Виды свай

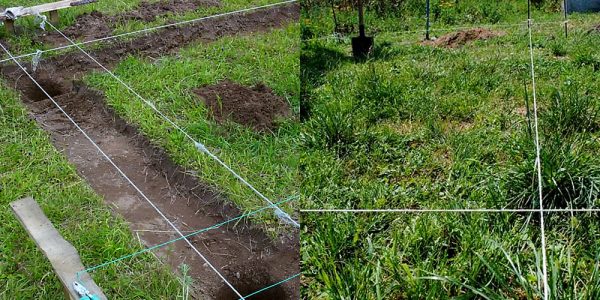

Технология разметки свайного фундамента

Разметка фундамента заключается в переносе на строительный участок предусмотренной проектом схемы свайного поля. В процессе реализации технологии выполняется три вида работ:

• Перенос базисных линий фундамента (контуров будущих стен здания);
• Перенос точек забивки свай;
• Перенос высотного уровня, по которому сваи будут выравниваться по завершению монтажа.

Совет эксперта! Перед выполнением разметки на практике необходимо детально проработать схему разбивки свайного поля в проектной документации, в ней должно указываться общее число свайных опор, расстояние между ними, расстояние между крайним контуром участка и внешней стеной здания, длина базисных линий.

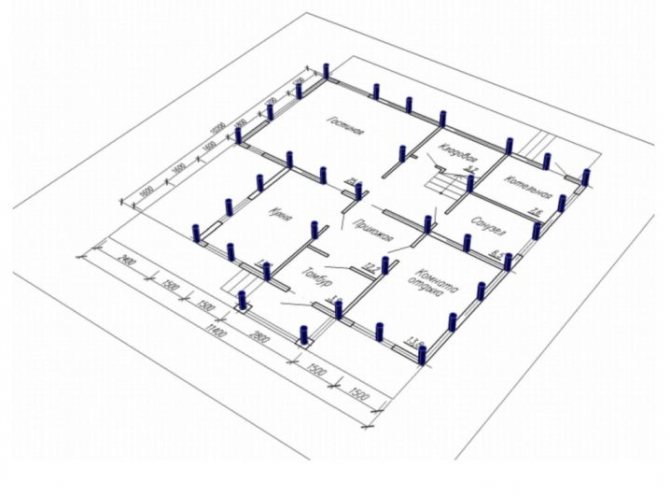

Рис. 1.1: Схема свайного поля сложной конфигурации

Определение количества свай

Несущая способность свай напрямую зависит от сопротивления грунта и площади опоры самой сваи. Зная вес сооружения и тип грунтов основания можно определить, сколько свай и какого диаметра требуется для устройства фундамента.Для приблизительного подсчета можно использовать следующую таблицу:

Тип грунта	Сопротивление грунта, кг/см2	Несущая способность свай в зависимости от диаметра опоры (мм), тонн
250	500	600
Песок крупный	6	3,0	11,76	17,00
Песок средний	5	2,5	9,80	14,00
Песок мелкий	3	1,5	5,88	8,40
Песок пылеватый	2	1,0	3,92	5,60
Супесь	3	1,5	5,88	8,40
Суглинок	3	1,5	5,88	8,40
Глина	6	3,0	11,76	17,00

Например, вес строения составляет 87,23 тонн. При этом здание имеет ширину 4,2 м и длину 6 м. Участок сформирован суглинками. Для строительства будут использоваться сваи ТИСЭ с диаметром основания (опоры) 600 мм. По рекомендации автора технологии ТИСЭ прежде, чем начинать расчет, нужно увеличить расчетную нагрузку на 30%, чтобы получить некоторый запас. То есть, нам нужно умножить 87,23 т на 1,3. Получаем 113,4 тонн.Определяем по таблице, что при суглинистых грунтах опора диаметром 600 мм способна выдержать 8,4 тонны. Разделив 113,4 тонн на 8,4, получим 13,5 свай. Принимаем 14 штук и расставляем через 1,5 м по длинной стене и через 1,4 м по короткой.

• < Свайно-винтовой фундамент
• Фундамент по технологии ТИСЭ >

Правила расположения винтовых свай под фундаментом

Для поддержания строения и обеспечения равномерной нагрузки опоры должны располагаться согласно установленному порядку в местах с наибольшей нагрузкой.

Можно выделить следующие зоны:

• в углах соединения фасадных стен;
• в точках пересечения несущих стен и межкомнатных перегородок;
• возле входного проема;
• на внутренней площади с интервалом не более 2 метров;
• под печью или камином (от 2 свай и более);
• под несущей стеной, на которой располагается дополнительная конструкция типа балкона или мезонина, локально усиливающая нагрузку на стену.

После нахождения точного количества свай наступает этап схематического расположения опор в плане фундамента. При этом должны учитываться вышеуказанные правила их размещения под несущими элементами и в критических точках строения. Остаток должен равномерно размещаться в интервалах между ключевыми опорами. Так определяется шаг в расстановке винтовых свай.

Расчёт ростверка

Назначение ростверка равномерное распределение нагрузок на свайную конструкцию. Расчёты параметров ростверка учитывают силы продавливания основания в целом, по каждому углу и воздействия на изгиб.

Довольно сложные подсчёты застройщикам могут заменить стандартные решения, применение которых возможно только небольших индивидуальных строений:

• Материал исполнения ростверка: металлический швеллер, двутавр, монолитный бетон с армированием, брус или бревно сечением не менее материала стен.
• Голова сваи должна входить в ростверк не меньше, чем на 10 см для монолитного исполнения
• По ширине ростверк не может быть меньше толщины стены.
• Высота должна быть не меньше 30 см для бетона.
• Ростверк должен располагаться как минимум на 20 см над уровнем почвы.
• Соединение опор с ростверком может быть жёстким либо свободным.

Зависимость диаметра сваи от типа монтажа

Площадь поперечного сечения буронабивной сваи соответствует площади скважного отверстия с поправкой на пластичность грунта. Форма замоноличиваемых свай близка к идеально цилиндрической, хотя и имеет незначительные уширения вследствие непроизвольного бокового продавливания бетонной смесью слабых мест грунта. Также в процессе заливки бетонной смеси путем увеличения подающего напора могут быть созданы умышленные уширения тела сваи для придания дополнительной прочности

Особенно актуальны такие действия для висячих свай

Также в процессе заливки бетонной смеси путем увеличения подающего напора могут быть созданы умышленные уширения тела сваи для придания дополнительной прочности. Особенно актуальны такие действия для висячих свай.

Помимо всего прочего, средний диаметр буронабивной сваи определяется исходя не только из расчетных показателей, но и из возможностей оборудования, предназначенного для устройства того или иного типа свай. Примерные значения диаметров в зависимости от конструктивных особенностей установки:

Таблица диаметров в зависимости от конструктивных особенностей

Шаг диаметров определяется набором буров, используемых для устройства скважин того или иного типа. Конструктивные особенности каждой из разновидностей буровых установок не позволяют устраивать скважины большего или меньшего диаметра, чем те, что указаны в спецификациях на проведение работ. Ознакомиться с рабочими параметрами буровых установок можно у поставщика или арендодателя.

Перепад между высотами участка

Как говорилось ранее, чтобы не ошибиться со сваями и правильно рассчитать их длину, необходимо определить разницу высоты разных точек участка. Если вы убедились в том, что такой перепад существует и, согласно плотности почвы, подходят сваи длиной 2,5 м, то их необходимо монтировать в самом верхнем ряду.

Те опоры, которые будут фиксироваться в низинах, должны быть длиннее на разницу высоты между точками их установки. Разницу вычисляют при помощи водяного уровня или нивелира с применением отвеса и рулетки. При существенном перепаде высот (более 0,5 м) рекомендуется прибавить 50 см к полученной длине свай для фундамента, так как в самых низких местах может не доставать до 20 см их высоты.

Расчет свайного фундамента: сбор информации и количество конструкций

1. Тип почвы: суглинок, супесь, песчаный грунт и т.д.
2. Коэффициент, показывающий соотношение частиц почвы и пустот.
3. Тип консистенции и соответствующий ей прочностной коэффициент. Для глинистых грунтов используют 2 значения, одно из которых характеризует область вдоль протяженности сваи, другой – в районе ее подошвы. Почва может быть твердой, полутвердой либо пластичной (легко или туго разминающейся).

Contents

Подготовительные работы
Принципы работы
Полезные подсказки
Преимущества и недостатки
Тонкости монтажа
Сгорела лампа
Поломка датчиков
Сгорел предохранитель
Технические показатели

Несущая способность грунта

Несущую способность грунта рассчитать могут только специалисты, опирающиеся на геологические исследования строительной площадки. Для частных застройщиков достаточно знать состав грунтов и уметь пользоваться справочными таблицами.

В каждом населенном пункте старожилы обычно знают, на какой глубине расположен несущий слой грунта, и что он собой представляет. Вам остается лишь заглянуть в справочник и найти соответствующие характеристики.

Примерная таблица несущей способности грунтов:

Тип грунта	Расчетное сопротивление (кг/кв. см)
Глина	Полутвердая	6
Тугопластичная	5
Мягкопластичная	4
Суглинки и супеси	Полутвердая	5,5
Тугопластичная	4,5
Мягкопластичная	3,5

Подобные таблицы содержатся не только в строительных справочниках, но и в СНиПах.

Способы вычисления несущей способности по различным параметрам

Несущая способность сваи зависит от целого ряда параметров. Главные из них – материал опоры и виды грунта, с которыми она контактирует при заглублении. Опираясь на данные характеристики можно легко рассчитать необходимое количество элементов свайного фундамента и их геометрические параметры.

Свайные фундаменты

Среди получивших наибольшее распространение в частном домостроении можно выделить следующие свайные фундаменты:

• На винтовых сваях;
• На забивных опорах;
• С помощью буронабивных свай.

Каждый вариант хорош в тех или иных случаях и может использоваться при строительстве зданий различной конструкции и этажности.

Расчет фундамента на винтовых сваях

Винтовые сваи представляют собой стальные трубчатые опоры, оснащенные в нижней части лопастями, облегчающими процесс внедрения в грунт. Для строительства домов используют элементы диаметром 133, 108 и 89 мм. Более тонкие сваи можно применять для монтажа легких конструкций типа беседок и террас.

Фундамент на винтовых сваях

Несущая способность сваи с лопастями зависит от следующих параметров опоры:

1. Диаметра трубы;
2. Длины трубы, погруженной в почву;
3. Диаметра лопастей, распределяющих конечную нагрузку на грунт.

Даже трубы самого большого диаметра не позволяют использовать их для строений из таких сравнительно тяжелых строительных материалов, как кирпич и бетонные стеновые блоки. Для соответствия нагрузке дома даже на таких мощных почвах, как глиняные шаг установки винтовых свай может составлять 0,3 метра, что невыгодно с точки зрения технологии и экономики строительства.

Особенности фундамента на забивных сваях

Максимально возможная несущая способность забивной сваи позволяет широко использовать подобный вид фундаментов даже при строительстве многоэтажных жилых домов. Это способствует их распространению при возведении конструкций высотой до 40-60 метров.

Применение специализированной строительной техники позволяет использовать опоры, длина боковой поверхности которой может составлять десятки метров. Забитая свая нижним концом опирается на высокопрочные скальные породы, передавая им нагрузку от конструкции дома. Прочность материала опоры достаточна для сохранения ее целостности под такой высокой нагрузкой.

В частном домостроении фундамент на забивных сваях распространен очень слабо. Связано это с высокой стоимостью аренды пневматического забивного оборудования и его операторов. Только в крайних случаях строительные инженеры склоняются в пользу такого вида фундамента для двухэтажных частных домов.

Буронабивные сваи – оптимальный вариант фундамента

Буронабивные сваи аналогичны забивным, но монтаж тела опор осуществляется непосредственно на месте строительства. Для этого в грунте бурится отверстие, в которое опускается полая цилиндрическая опалубка в виде труб. Внутрь устанавливается стальной усиливающий каркас и полость заполняется бетоном. Для увеличения несущей способности сваи возможно изготовление ее нижнего конца в виде полусферического или конического расширения.

Важный аспект – материал, из которого изготовлена опора и способ ее изготовления. Максимальная величина характерна для железобетонных заводских стоек. Несущая способность сваи по материалу в расчетах характеризуется коэффициентами, величина которых определяется по соответствующим таблицам.

Фундамент на буронабивных сваях

В процессе бурения первого или пробного шурфа на месте строительства необходимо как можно тщательнее изучить имеющиеся слои грунта, ибо каждый из видов почв обладает различной несущей способностью сваи. Конкретные цифры по каждому виду почв легко найти в соответствующем ГОСТе, который называется «Грунты. Классификация». Эти величины учитывают, когда определяется несущая способность сваи по грунту.

Буронабивная свая, как и забивная, благодаря плотной посадке в почву нагрузку от конструкции дома передает не только своим нижним концом, но и по всей боковой поверхности. Это отличает их от свайных опор и служит неоспоримым преимуществом. Для более тщательного изучения технологии расчета несущей способности сваи рассмотрим ее на конкретном примере.

Винтовые сваи | Винтовые анкеры для заземления | Установка качества 500+

Винтовые сваи , иногда называемые винтами , анкеры, винтовые сваи — , винтовые сваи для жилых домов и спиральные анкеры — стальные винты — в сваи и грунтовая система анкеровки, применяемая для строительства глубоких фундаментов. Винтовые сваи изготавливаются с использованием трубчатых полых профилей различных размеров для сваи или анкерного вала.

Структурные проекты нуждаются в инновационных и отличительных вариантах свай. Нет два свайных работ не являются точно таким же, что сохраняет наши инженер и производитель, работающие тяжело производить оптимальные настройки для винтовых свай.

Для изготовления винтовых свай на заказ требуется большой опыт. Обычно мы выполняем работы, которые требуют от производителя винтовой сваи более глубокого понимания структурных требований своей того, количество наших клиентов ограничено дизайном и технологией конструкции, потребностями в доставке, доступностью веб-сайта, доступностью оборудования и многим другим.

Нашим штатным инженерам нравится задача, связанная с включением спецификаций и разработкой инновационных альтернатив

Если у вас есть сложный проект, требующий дополнительных усилий и внимания, команда Helical Anchors Inc предоставит вам дополнительную поддержку и внимание

Что такое винтовые сваи?

Винтовые сваи — это фундамент, который устанавливается в грунт. Преимущество использования этих винтовых свай заключается в том, что они имеют минимальный шум и вибрацию. Экипажные сваи работают в любых почвенных условиях, даже в сейсмоопасных.

Какие преимущества у винтовых свай?

Винтовые сваи имеют ряд преимуществ. Вот некоторые из них. field

Сколько будет стоить установка винтовых свай?

При выборе стоимости винтовых свай необходимо учитывать определенные факторы:

• Расположение площадки
• Тип конструкции
• Тип работ (ремонт или новая конструкция)
• Состояние фундамента
• Глубина установки сваи

За более подробной информацией обращайтесь в Helical Anchors Inc, мы являемся производителями винтовых свай .

Как установить винтовые сваи ?

Винтовые сваи

обычно устанавливаются с помощью стандартных колесных экскаваторов, к которым прикреплен моментный двигатель, который используется для контроля крутящего момента, достигаемого во время установки, для проверки сваи устанавливаются на нужную глубину с помощью головки гидравлического привода. Прилагаемый крутящий момент и положение, в котором он должен быть приложен, зависят от конкретной сваи, с которой вы работаете.

Для чего нужны винтовые сваи?

Самой важной частью любой конструкции является ее фундамент, поскольку он обеспечивает прочность конструкции и делает ее готовой к борьбе с любым бедствием, включая землетрясение и торнадо. Когда винтовая свая пробуривается в земле, она смещает почву.И поэтому за счет диаметра вала он становится защищенным от всех препятствий

Как использовать винтовые сваи?

1. Просверлить винтовые сваи в почве до заданной грузоподъемности.
2. Разделите винтовые сваи через заданные интервалы, чтобы разделить вес конструкции.
3. Для переноса веса на сваи прикрепите кронштейн к основанию стены для ремонта фундамента.
4. Глубина установки винтовых свай должна выбираться таким образом, чтобы они обеспечивали необходимый крутящий момент.

Сколько требуется винтовых свай

Количество необходимых вам винтовых свай зависит от следующих факторов:

1. Рекомендуемое расстояние между сваями
2. Тип конструкции, для которой требуется
3. Состояние фундамент

Где взять винтовые сваи?

Мы являемся производителями винтовых свай и можем предоставить вам винтовые сваи отличного качества по доступной цене.

Как купить винтовые сваи

Вы можете связаться с нами, чтобы купить винтовые сваи у нас. лучшее качество винтовых свай, позвонив по телефону или отправив нам электронное письмо

анкера-шуруповерта

Поможем с расчётами и работами по свайному фундаменту

Мы опытная компания по погружению железобетонных свай и шпунтов, с большим парком техники и большим количеством сданных объектов. Поможем Вам с возведением свайного фундамента любой сложности, примеры наших работ на фото. Видео наших работ. Ждём Вашего обращения по заявке:

Цены на услуги

…

Подробнее

Расчёт нагрузки на фундамент

Неприятно наблюдать, как в недавно построенном доме появляются на стенах трещины. Самое печальное в этой ситуации, что исправить практически ничего изменить нельзя,…

Подробнее

Смета на забивку свай — техкарта на забивку свай

Существуют 2 типа сметы — коммерческая смета смета Данная смета составляется с учетом спроса и предложений, загруженности оборудования и специфики конъюнктуры. Наша…

Подробнее

Расчёт нагрузки на фундамент

Ознакомьтесь с материалом о том зачем это делается, а также как грамотно и верно выполнять расчёт нагрузки на фундамент.

Плюсы и минусы свайно-ростверкового фундамента

Конструкция свайно-ростверкового фундамента представлена свайными опорами, объединёнными вверху плитами или балками…

Методы определения несущей способности грунта

Несущая способность почвы — один из важнейших параметров, учитываемых во время проектирования свайных оснований.

Данная величина демонстрирует, какую нагрузку из вне способна переносить условная площадь грунта (она, как правило, существенно ниже несущей способности самой сваи). Несущая способность почвы рассчитывается в двух показателях — тонн/м2 либо кг/см2.

На несущую способность грунта оказывают непосредственное влияние следующие факторы:

• Тип почвы;
• Насыщенность влагой;
• Плотность.

Совет эксперта! Почва, чрезмерно насыщенная влагой, относится к категории проблемных грунтов, поскольку чем большее количество влаги она содержит, тем меньшими будут ее несущие характеристики.

Чтобы определить несущие свойства грунта необходимо проводить геодезические изыскания — для этого выполняется бурение пробной скважины, из которой берутся пробы разных слоев почвы. Все исследования и расчеты проводятся в строительно-испытательных лабораториях с применением специального оборудования.

Представляем вашему вниманию таблицу несущей способности основных типов грунтов:

Таблица 1.1: Несущая способность разных видов грунтов

При отсутствии возможности провести геодезические исследования вы можете самостоятельно определить ориентировочную несущую способность грунта, для этого с помощью ручного бура создайте скважину (до двух метров), опознайте тип почвы и сопоставьте ее с табличными данными.

Вычисление ординат эпюры дополнительного давления σzp,i

Сначала вычисляется верхняя ордината эпюры σzp,о непосредственно под подошвой фундамента при z = 0:

кПа

Затем вычисляются другие ординаты по формуле  для различных глубин  откладываемых от подошвы фундамента. Коэффициенты  берутся в зависимости от отношения длины фундамента стены l к ширине фундамента b, то есть  (принимается по последней колонке таблицы 11 Приложения, где – фундамент ленточный и отношения ξ=2z/b (первая колонка)). Вычисления удобно вести в табличной форме. Для отыскания нижней границы В.С. сжимаемой толщи Hc в этой же таблице приводятся значения 0,2 При этом толщины элементарных слоев hi в эпюре σzp соответственно получаются 0,72 , 0,4b = 0,4·1,98=0,79м.			, кПа0,2, кПаСлои основания
0 0,8 1,6 2,4	0 0,79 1,58 2,38	1,000 0,881 0,642 0,477	186,14 163,99 119,50 88,79	0,72 0,72 0,72 0,72	25,50	Песок мелкой крупностью Е=20102 кПа
3,2 4,0 4,8 5,6 6,0 6,4	3,17 3,96 4,75 5,54 5,94 6,34	0,374 0,306 0,258 0,223 0,208 0,196	69,62 56,96 48,02 41,51 36,48	0,72 0,72 0,72 0,72 0,72	41,32 42,14

ШАГ 2.

Основные сведения о грунтах основания СП 22.13330.2011 (СНиП 2.02.01-83)

Прочностные характеристики грунта (данные испытаний)

Прочностные характеристики грунта (табличные значения Ro)

Нахождение сопротивление грунта основания Ro (приложение В СП 22.13330.2011)

Тип грунта основания Песок крупныйПесок средней крупностиПесок мелкий: маловлажныйПесок мелкий: влажный и насыщенные водойПесок пылеватый: маловлажныйПесок пылеватый: влажныйПесок пылеватый: насыщенный водойСупесьСуглинокГлина

Коэффициент пористости 0,50,71,0

Показатель текучести грунта [I_L] I_L=0I_L=1

Расчет осадки основания методом послойного суммирования

Ростверк

Ростверк – элемент фундамента, необходимый для равномерного распределения нагрузки, оказываемой строением на фундамент. Для обеспечения надежности ростверка нужно рассчитать ряд параметров, при этом тип ростверка значения не имеет.

В расчеты входят:

• сила продавливания фундамента;
• сила продавливания, воздействующая на каждый угол отдельно;
• сила воздействия на изгиб.

Если используется высокий ростверк, вся нагрузка воздействует на сваи. Вертикальная нагрузка действует снизу, деформирующая нагрузка – сбоку. Такие расчеты очень сложны и требуют профессиональных знаний. Для расчетов необходимо воспользоваться стандартами индивидуального строительства.

Они определяют следующие нормы:

• соединяться опоры с ростверком могут двумя способами: жестким и свободным;
• глубина вхождения головы сваи в ростверк – минимум 10 см;
• расстояние между землей и ростверком – не менее 20 см;
• толщина ростверка не может быть меньше толщины стен и минимально равняется 40 см;
• ростверк должен иметь высоту более 30 см;
• ростверк укрепляется продольным и поперечным армированием с сечением прута от 10 до 12 мм.

Расчет буронабивной сваи

Несущая способность фундамента — это нагрузка, которую он сможет выдержать без разрушений, деформаций или других неприятных процессов. При конструировании буронабивного основания потребуется выяснить следующую информацию:

• сечение элемента;
• длина;
• расстояние между отдельными сваями.

Расчет свай по несущей способности часто выполняется с заранее известным сечением фундамента. Эта характеристика зависит от имеющейся в наличии техники. В качестве исходных данных необходимо подготовить:

• состав грунтов на участке;
• сбор нагрузок на опору дома.

Сбор исходных данных для расчета

Перед тем, как рассчитать буронабивной свайно-ростверковый фундамент, потребуется изучить свойства почвы на участке строительства. Выполнить это можно двумя методами: отрывка шурфов (глубоких ям) или бурение ручным инструментом. Изучение почвы проводят чуть глубже предполагаемой подошвы (примерно на 50 см). При выполнении работ необходимо анализировать каждый плат грунта, определять его тип.

Чтобы получить представление о том, какие бывают грунты, как правильно их различать, рекомендуется прочитать ГОСТ «Грунты. Классификация». Особого внимания заслуживает приложение А, в котором даны основные определения.

Следующий этап расчета буронабивной сваи и ростверка — сбор нагрузок. Его проще выполнять в тоннах. Для его выполнения потребуется знать объемы строительных конструкций и плотности материалов, из которых они изготовлены. Чтобы подсчитать массу здания нужно вспомнить простую формулу из школьной физики: «Массу мы легко найдем, умножив плотность на объем». В сбор нагрузок на фундаменты включают:

• собственную массу опорной части (назначают ориентировочно);
• массу перекрытий, стен, перегородок (проемы из общего объема лучше не вычитать);
• полезную нагрузку на перекрытия (для жилых зданий эта нагрузка назначается 150 кг/м 2 пола, берется на каждом этаже);
• массу кровли;
• снеговую нагрузку (зависит от климатического района строительства, расчет выполняется по СП «Нагрузки и воздействия»).

Найденную массу каждого элемента нужно умножить на коэффициент надежности по нагрузке. Величина этого коэффициента зависит от материала, из которого изготовлена конструкция. Для снеговой и полезной нагрузок коэффициенты постоянны и составляют 1,4 и 1,2 соответственно.

Тип строительной конструкции	Коэффициент надежности по СП «Нагрузки и воздействия»
металлические	1,05
деревянные	1,1
железобетонные и армокаменные (например, кирпичные), изготовленные на заводе	1,2
железобетонные монолитные	1,3

Более подробную информацию о сборе нагрузок на фундаменты можно найти в статье «Сбор нагрузок на фундамент — пример».

Справочная информация

Чтобы правильно рассчитать буронабивной свайный фундамент потребуется знать прочностные характеристики грунта. Информацию об этом можно найти в ВСН 5-71. Для удобства далее представлены адаптированные таблицы из этого документа отдельно по каждому типу почв.

Таблица 1. Несущая способность глинистых грунтов в зависимости от консистенции и пористости на опорном участке сваи, т/м 2 .

Таблица 2. Несущая способность глинистых грунтов по длине буронабивной сваи, т/м 2 .

Таблица 3. Несущая способность песчаных грунтов, т/м 2 .

Таблица 4. Несущая способность крупнообломочных грунтов, т/м 2 .

Чтобы выполнить расчет сечения и расстояния между сваями необходимо выбрать одно или два (для глин) значения из приведенных в таблице в зависимости от результатов отрывки шурфов или бурения.

Порядок расчета

После внимательного изучения всех предыдущих пунктов для расчета свайно-ростверкового фундамента должна иметься следующая информация:

• масса дома в тоннах и нагрузка на каждый погонный метр ростверка;
• несущая способность грунта в тоннах на м 2 .

Чтобы найти нагрузку на погонный метр фундамента, нужно массу дома поделить на суммарную длину ростверка.

Несущая способность одной сваи находится по формуле:

P = (0,7*R*S) + (u*0,8*fin*li), где

P — несущая способность каждой сваи фундамента;

R — прочность грунта, найденная по табл. 1, 3 или 4;

S — площадь сечения сваи на конце (формула для нахождения приведена далее);

Выбор типа основания

От того, какими будут фундаментные сваи, расчет сильно различается. В данном случае будет рассмотрен буро-набивной свайный фундамент, который способен выдержать сильные нагрузки даже на очень сложных и текучих грунтах.

Схема залегания сваи.

Это необходимо учитывать при выполнении всех проводимых расчетов.

Для свайного фундамента важно выбрать необходимый размер опор, так как именно это позволяет обеспечить надежность не только основания, но и всего строения в целом. Допустим, что будет использован свайный буро-набивной фундамент, для которого расчетная нагрузка равна 1,09 МН при нормативной в 0,96 НМ. На участке строительства наблюдаются сложные почвы с признаками текучести

Тогда у подошвы сваи необходимо устраивать уширенную пяту с диаметром в 1,4 м при диаметре ствола в 0,4 м, что полностью удовлетворяет такому условию 2≤D/d≤ 3,5. Если глубина заложения свай составляет 1,1 м, они будут опираться на второй слой грунта из полутвердой глины, то длина каждой сваи должна быть 3,4 м

На участке строительства наблюдаются сложные почвы с признаками текучести. Тогда у подошвы сваи необходимо устраивать уширенную пяту с диаметром в 1,4 м при диаметре ствола в 0,4 м, что полностью удовлетворяет такому условию 2≤D/d≤ 3,5. Если глубина заложения свай составляет 1,1 м, они будут опираться на второй слой грунта из полутвердой глины, то длина каждой сваи должна быть 3,4 м.

Разметка свайного поля

Схема свайного поля служит основой для выноса в натуру проекта. Эти работы выполняют квалифицированные геодезисты.

В чертеже определено положение всей конструкции и каждой сваи в отдельности на участке застройки. Инженер-геодезист, с помощью специального оборудования (электронный тахеометр, GPS-системы) определяет их фактическое расположение на участке и закрепляет арматурой с точностью до 1 см. В зависимости от сложности строения и требований точности, эти работы могут быть выполнены и рулеткой.

Тахеометр и GPS приемник геодезического класса

Процедура выноса в натуру (разбивки) свайного поля включает в себя несколько этапов:

1. Вынос на стройплощадку базовых линий поля.
2. Разбивка местоположения каждой сваи на участке.
3. Определение нулевого уровня свайного поля (отметки, на которую должны выйти опоры после их закладки).

Важно надежно закрепить каждую точку и обеспечить их сохранность. В противном случае придется вызывать специалистов снова

Для удобства рекомендуется использовать следующий метод: закреплять оси фундамента на обноски за пятном застройки. Затем между ними натягивают бечевку – точка пересечения двух нитей и есть место установки сваи. Так вы обеспечите их сохранность при перемещении людей и техники по площадке.

Разметка свайного поля с помощью бечевки

Обязательно используйте прошедший согласования план свайного поля – так вы избегаете нарушений и гарантируете законность выполняемых работ.

Заключение

Большинство пользователей не производит расчет фундамента, так как это слишком сложная и ответственная задача.

Чаще всего для этого привлекают опытных специалистов.

Как минимум, используются онлайн-калькуляторы, позволяющие получить нужные данные быстро и совершенно бесплатно.

Кроме того, такие ресурсы позволяют найти необходимое количество всех материалов и нередко даже рассчитывают их стоимость для монтажа.

Следует учитывать, что всецело полагаться на качество подсчета при помощи неизвестного алгоритма опасно, надо хотя бы продублировать расчет на другом, подобном ресурсе.

В целом, самостоятельный расчет можно производить только для вспомогательных или хозяйственных построек, чтобы не слишком рисковать своим имуществом, здоровьем и жизнью людей.
