Правила расчета оптимальных размеров откатных ворот: длина и ширина

Длина ворот

Длина ворот — один из важных параметров, определяющих размер и функциональность откатных ворот. Как правило, длина ворот зависит от ширины проезда и типа открывания.

Если у вас уже есть готовый проезд, для того чтобы рассчитать длину ворот, необходимо учесть следующие факторы:

  • Ширина проезда — основной параметр, который определяет максимально возможную длину ворот;
  • Тип открывания — откатные ворота обычно требуют некоторого пространства по обеим сторонам проезда для свободного открывания и закрывания. Это также нужно учесть при расчете длины;
  • Дополнительное оборудование — если вы планируете установить на воротах дополнительное оборудование, такое как автоматика или датчики безопасности, это может повлиять на общую длину конструкции.

Для расчета длины ворот можно воспользоваться специальной таблицей или обратиться к профессионалам, чтобы получить точный результат. В любом случае, необходимо учесть все особенности вашего проезда и требования к воротам, чтобы выбрать идеальные размеры для вашего объекта.

Максимальная ширина откатных ворот. Стоит ли выбирать стандартные размеры ворот?

Конкретно говорить о каких-либо размерах сложно, потому что проемы для ворот гаражей, въезда на участок, промышленных заводов и прочих всегда разнятся.

Возникает вопрос, для чего необходимо заранее думать о будущих габаритах конструкции, если производитель может предложить откатные ворота практически любых размеров.

Действительно, рынок переполнен различными вариантами, но если вы вовремя и правильно распланируете габариты откатных ворот, это поможет сэкономить вам десяток тысяч рублей.

Допустим, вы собираетесь делать ворота на территории, но до конца не уверены, какие именно ширина и высота вам подойдут

В первую очередь важно определиться, для какого транспорта делается въезд на территорию. Станет это легковой автомобиль, грузовой или сразу несколько газелей

Если вы будете пользоваться только легковыми автомобилями, то посчитать стандартные габариты откатных ворот не составит труда. В среднем ширина машины достигает 2м, при этом вам нужно будет немного пространства по бокам, чтобы транспортное средство смогло беспрепятственно заехать и еще 50 сантиметров.

В итоге получается где-то 3м в ширину. Высота около двух метров будет вполне достаточной. Более высокие конструкции лучше не заказывать, ведь каждый лишний сантиметр ворот обходится дороже: даже если возьмете на 10 сантиметров больше, придется переплачивать. Мало кто готов заплатить за такую малую длину порядка 5 тысяч рублей.

Для легковых автомобилей оптимальным размером для откатных ворот считается ширина в 3 метра и высота в 2 метра.

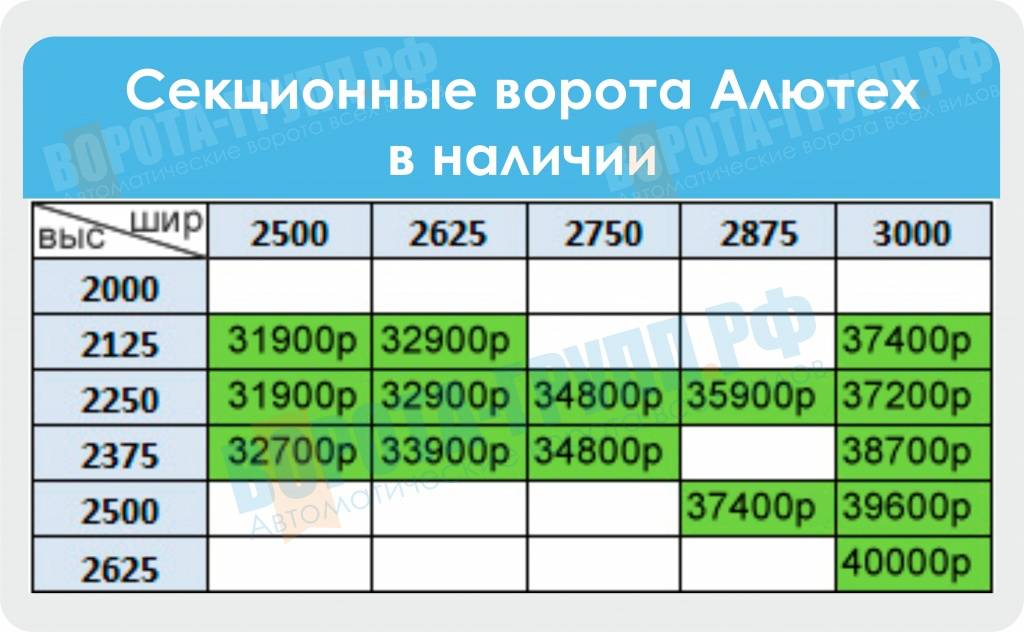

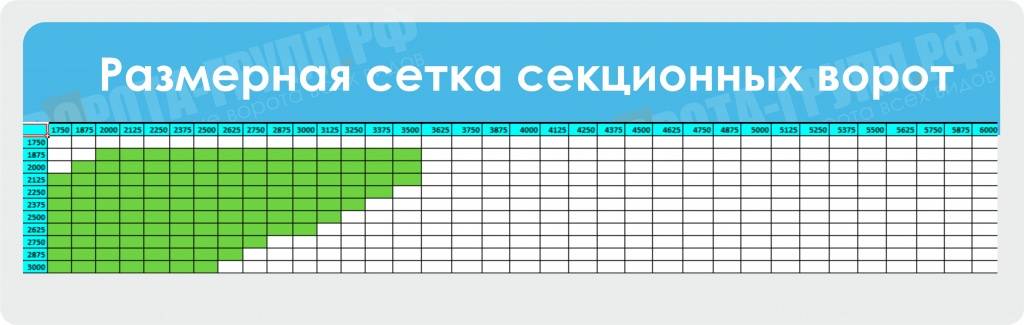

Что такое стандартный размер? Это величина конструкции, которую чаще всего заказывают и монтируют. Опыт показывает, что под таким определением понимаются ворота с размерами 2 метра в высоту и 4 в ширину.

Эти конструкции производитель всегда изготавливает заранее и на складе они никогда долго не лежат. Многие компании готовы делать довольно большую скидку именно на такие ворота.

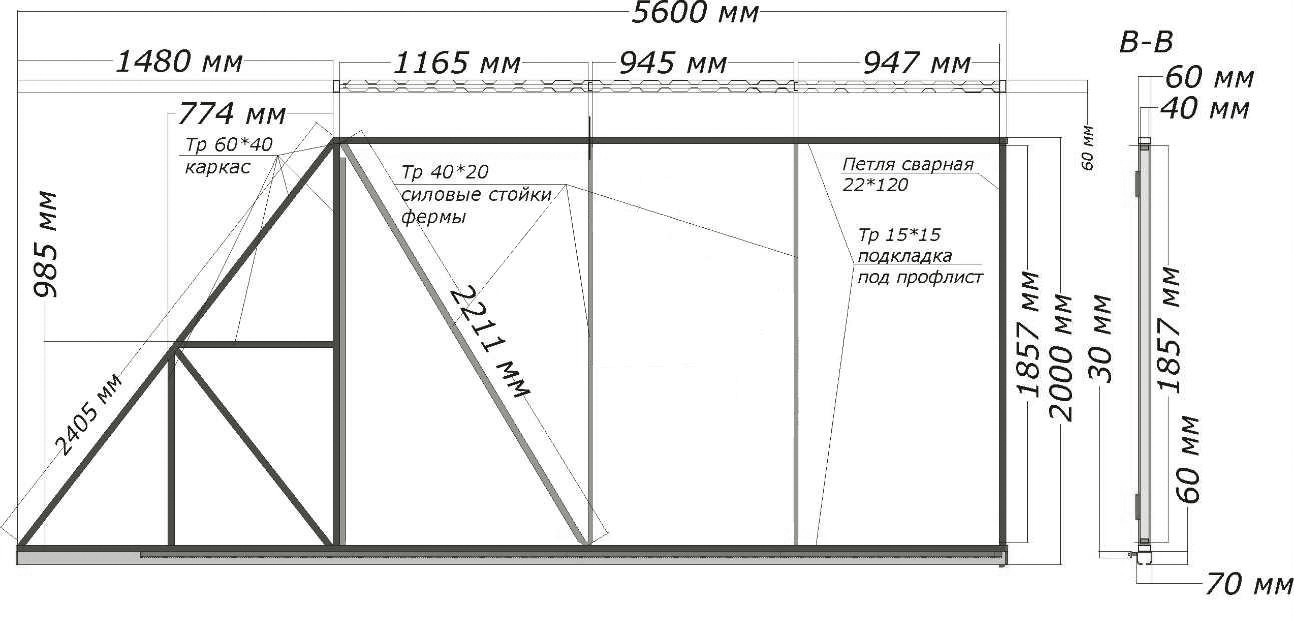

Чертежи с размерами откатных ворот

Основа раздвижных систем – роликовые опоры и направляющая. Полукруглая направляющая, перемещающаяся по роликам, и является основным элементом. Она устанавливается снизу рамы согласно размерам ворот.

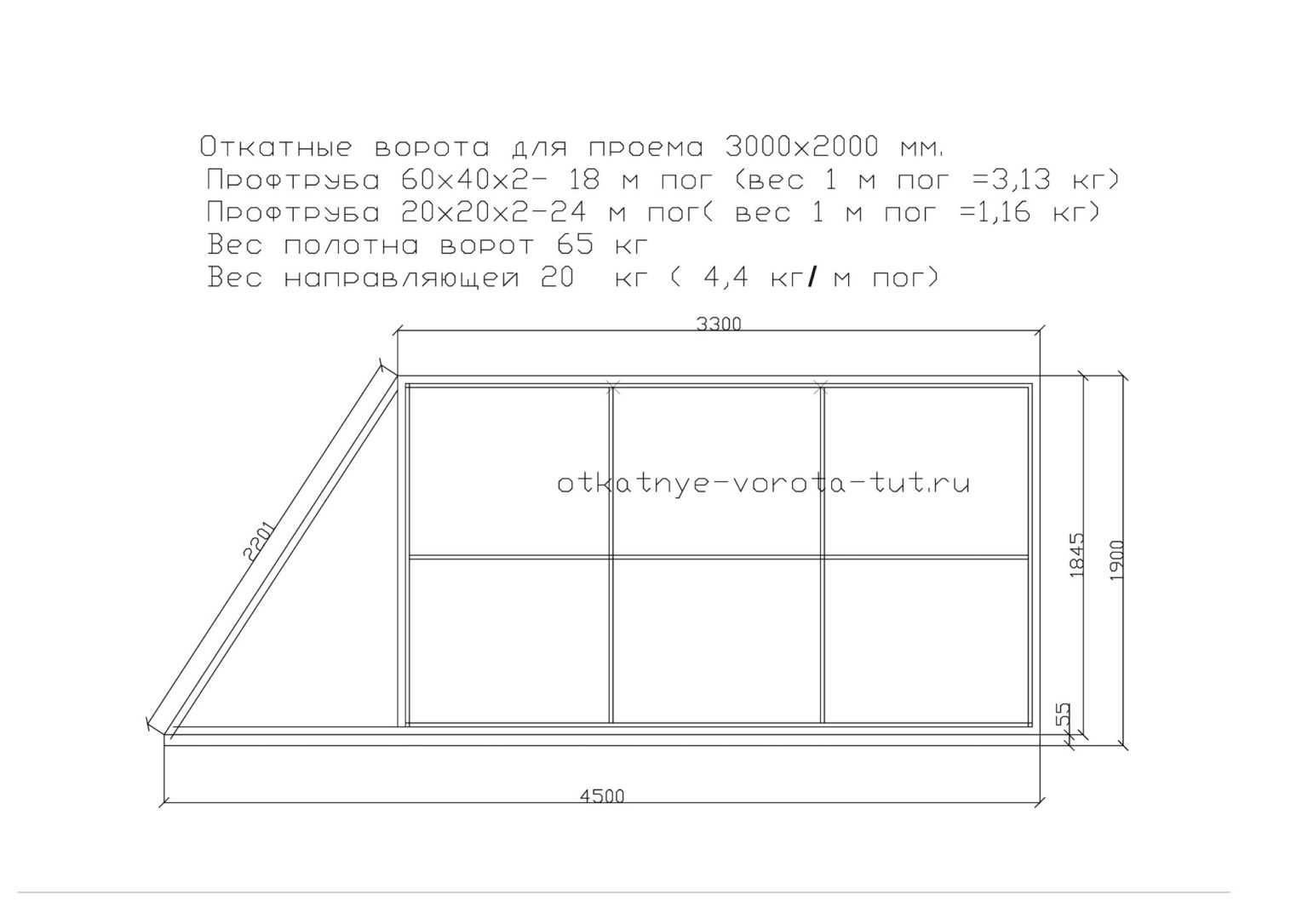

Схема с размерами откатной створки

Ролики не крепятся непосредственно в проеме, поскольку они будут мешать проезду машины. Их монтируют в стороне, а створку дополняют противовесом. Стандартной считается конструкция, когда размер противовеса равен длине проема, умноженного на 1,5.

То есть для проема в 5000 мм длина каркаса равна 5000 + 5000 / 2 = 7500 мм. При этом 2500 мм в каркасе – это противовес, выходящий на рельсе за проем ворот и находящийся на роликовых опорах.

Откатной вариант из сетки

Набор дополнительных приспособлений, которыми должны комплектоваться откатные ворота:

  1. Поддерживающая балка с двумя регулировочными роликами. Балка расположена сверху несущих опор и не допускает раскачивания створки.
  2. Заглушка направляющей. Ее предназначение в основном декоративное. Она требуется, чтобы не допустить попадания мусора внутрь.
  3. Нижний уловитель. Требуется, чтобы разгрузить ведущие ролики.
  4. Верхний уловитель. Крепится на принимающей опоре. Основная задача – не допустить раскачивания створки.
  5. Опорный ролик. Этот ролик одновременно играет роль заглушки, а также является демпфером. При закрытии створки он демпфирует удар.
  6. Непосредственно направляющая, благодаря которой створка перемещается по роликовому механизму.
  7. Опорные ролики необходимы для перекатывания створки и несут основную часть нагрузки.

Размеры каркаса

Какая должна быть высота столбов для забора?

Глубина заглубления – 1 метр. От суммы этих значений (3 метра) отнимаем 5 см (столб забора не должен «выглядывать» из-за профнастила). Для предложенных параметров забора высота столбов должна быть 295 мм. Тип грунта и глубина его промерзания.

Заборы по лицевой стороне участка делают сплошными или светопрозрачными высотой 1,6-2,2 м. Ограждения, которые устанавливаются между участками, должны быть только светопрозрачными, а их высота не должна превышать 1,5 м. Опорные столбы устанавливаются способом забивки, путем частичного бетонирования, с заливкой бетоном на всю глубину, с бутованием щебнем.

Как рассчитать габариты

  • Ширина проема – для частного дома и дачи, если планируется проезд исключительно легковых машин, данный показатель должен составлять не менее 3 – 4-х метров.
  • Длина зоны отката створки с противовесом = ширина проема х 1,6.
  • Ширина полотна = ширина проема + 20 см. Максимальная длина откатных ворот – 5 м, при более высоких показателях рационально заказать раздвижные конструкции.
  • Высота створки = от высоты несущих столбов отнимается 20 см.
  • Глубина фундамента = к уровню промерзания грунта добавляется 20 см.
  • Длина швеллера = ширина проема, деленная на 2.

При общем весе конструкции до 300 кг, выбирается направляющая балка 70х60х3,5 мм или 70х50х3 мм, от 300 до 700 кг – 90х50х3,5 мм либо 95х85х5 мм, более 700 кг – 180х170х12 мм. При покупке несущей трубы, необходимо учитывать запас по весу – от 30 до 100%.

Технология изготовления фундамента

Схема фундамента для откатных ворот. Верхняя плоскость швеллера – это условный «ноль» конструкции ворот. От положения этой плоскости (выше или ниже дороги) зависит дорожный просвет.

После того как будут выполнены расчеты размеров фундамента, необходимо выкопать яму своими руками, которая будет соответствовать им. Затем опустить в нее арматурный каркас. При этом ширина передней части каркаса должна немного смещаться от края проема. А высота верхней выступающей части должна заглубиться на 10 см ниже поверхности земли. Сам же каркас должен располагаться строго в горизонтальной плоскости и быть надежно зафиксированным. При заливке не должно произойти его смещения. Когда каркас будет зафиксирован, яму следует залить бетоном примерно на 2/3 высоты и подождать, пока он отстоится, чтобы стать прочным.

Теперь можно приступать к установке трех поперечных швеллеров между частями арматурного каркаса, которые выступают.

Затем они привариваются к арматуре, и все заливается оставшимся бетоном и оставляется для выдержки. В летнее время будет достаточно 5-ти дней, а в зимнее – потребуется не менее 12-ти. В результате выполненных манипуляций должен получиться фундамент с тремя поперечными швеллерами, расположенными на 5-6 см ниже, чем уровень проезжей части, и абсолютно ровный.

Каркас фундамента для откатных ворот изготавливается из швеллера и арматуры (уголка).

Далее фундамент для ворот своими руками требует приваривания основного швеллера и швеллера привода. Для этого требуется на основание из установленных швеллеров уложить основной швеллер и расположить его на линии, по которой будет происходить открытие откатных ворот

Важно учесть толщину ворот для того, чтобы не расположить швеллер чересчур близко к забору, иначе ворота не смогут двигаться и будут цепляться за столбы. Выставили – можно приваривать к основанию. Дальше будем варить швеллер, предназначенный под продолжения привода

Дальше будем варить швеллер, предназначенный под продолжения привода.

Для этого в верхней части столба нужно установить металлическую закладную

Важно учесть, что делать это нужно с той стороны, с которой расположен фундамент для откатных ворот, сделанный своими руками. Если вы забудете про эту закладную, то верхняя часть столба разрушится или при монтаже скобы, или во время эксплуатации. Рекомендуется связать и сварить закладную с арматурой колонны или с внутренним наполнением столба для того, чтобы фундамент для откатных ворот был более прочным

То, что осталось открытым от фундамента, можно перекрыть керамической или тротуарной плиткой. Благодаря этому фундамент, сделанный своими руками, прослужит намного дольше

Рекомендуется связать и сварить закладную с арматурой колонны или с внутренним наполнением столба для того, чтобы фундамент для откатных ворот был более прочным. То, что осталось открытым от фундамента, можно перекрыть керамической или тротуарной плиткой. Благодаря этому фундамент, сделанный своими руками, прослужит намного дольше.

Разметка ямы под фундамент

В грунте, рядом с забором выкапывается траншея П образной формы для установки каркаса глубиной не менее 1600 мм, шириной не менее 400 мм.

Важно правильно разметить яму, поэтому это вынесено отдельным пунктом, чтобы все было понятно. Для начала следует в стороне от откатных ворот, вдоль забора, начиная от края проема, отложить расстояние, которое будет равно расстоянию половины ширины проезда. Затем от плоскости забора нужно отступить примерно 40-50 см в сторону территории

Сделав это по всей длине отрезка, вы получите периметр ямы, который необходим для того, чтобы сделать бетонное основание своими руками

Затем от плоскости забора нужно отступить примерно 40-50 см в сторону территории. Сделав это по всей длине отрезка, вы получите периметр ямы, который необходим для того, чтобы сделать бетонное основание своими руками.

В том случае если заборные столбы не могут использоваться в качестве опоры для откатных ворот, то рекомендуется сделать яму с противоположной стороны проема под ответный столб. Эта яма должна располагаться так, чтобы столб, установленный в ней, примыкал изнутри к линии проема и не зауживал проем.

Схема откатных ворот. Устройство откатных ворот. Расчет откатных ворот. Размеры ворот. Откатные ворота

7 декабря 2021

Итак, откатные консольные ворота состоят из проёмной части (полотна) и противовесной части (ее часто называют хвостовик, концевик, косынка, раскос, противовес итд). Длина противовесной части должна быть равна 33-50% от ширины проёма в свету. Оптимальным значением для большинства ворот считается 40% при этом значении получается отимальный расход материала и места. Имеются источники в интернете утверждающие, что противовесную часть нужно делать 50 и 60% – однако это излишне, можете делать конечно хуже не будет , но для бытовых ворот достаточно будет и 40%. Размеры противовеса 50% актуальны для больших, промышленных ворот с шириной проёма 8 и более метров, кроме того при проёмах более 5,5-6,0 м противовес имеет смысл делать прямоугольным с двумя диагоналями. См. рис.

Если у вас есть ограничения по месту для отката ворот воспользуйтесь тем знанием, что минимальная длина противовесной части равна 33% от проёма, если и при этом Вашим воротам не хватает места для отката, то нужно признать, что откатные ворота установить нельзя, тогда есть смысл подумать о воротах другого типа, например распашных. Или как вариант установить откатные ворота снаружи (на улице) см. Рис:

Слишком малая противовесная часть (менее 33%) приведет к тому, что ворота будут “падать” и в открытом состоянии коснутся земли и даже выроют изрядную канаву.

При недостаточной длине противовесной части Вы получите такую картину в открытом состоянии, утрированно для наглядности: Утяжелять противовес различными грузами, свинцом итд нецелесообразно.

Еще одна встречающаяся ошибка – при нормальной длине противовесной части расстояние между картеками мало, что приводит повышенной нагрузке на ролики и полки направляющей консоли и как следствие к тугому ходу ворот и даже к разгибанию полок направляющей, или как говорят в просторечье “раздуло балку”. Опорные каретки должны использовать по максимуму всю длину противовеса.

Давайте рассмотрим классический пример – Вам предстоит сделать откатные ворота своими руками с шириной проёма 4м, высотой 2м и зашитые профнастилом.
Выбираем комплект фурнитуры на 400-500 кг с металлическими роликами, длина направляющей 6м, высота 60мм, ширина 70 мм. На рис. приведены размеры частей откатных ворот в общем случае, где L – ширина проёма в свету.

Для 4-х метровых ворот проёмная часть согласно формуле равна 4200мм (ворота должны перекрывать проём в каждую сторону на 100-200 мм), на противовес остается 1800мм. Проверяем: 4*0,4=1,6м, а у нас получилось 1,8м значит консольная часть у нас получилась 45% – это значение удовлетворяет техническим условиям.

Идем дальше. Часто задаваемый вопрос и вызывающий наибольшие затруднения – ” У меня проём 4.5-5 м и зашивка профнастилом”. Считаем общую длину ворот 4,5*1,4=6,3 (5*1,4=7). В обоих случаях получаем более 6м. Все решается очень просто – приобретается комлект с 7-ми метровой направляющей или стандартный комлект с 6-ти метровой направляющей плюс дополнительный 1.м.п. направляющей, эти куски потом свариваются снаружи (внутри варить не нужно), шов после зачищается болгаркой. Далее все рассчитываем аналогично примеру выше.
Пример доваривания направляющей:

Следующий распространенный вопрос – как рассчитать высоту ворот? Высота ворот состоит из следующих слагаемых. Рассмотрим на примере ворот с направляющей типоразмера 70х60.
Дорожный просвет – 75 мм.
Высота направляющей – 60мм.
Высота трубы внешенего каркаса – 30мм
Высота трубы внутреннего каркаса – 40мм
Из рисунка приведенного ниже (ворота в разрезе) можно рассчитать высоту полотна ворот, и высоту листов профнастила (бляхи).

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Поделится

Поделится

Ширина и проем

Проем — это расстояние между соседними опорами, служащими основанием для крепления верхней консоли. В случае модификации на столбах монтируется электропривод, автоматика и сигнальная лампа. Для предотвращения движения полотна дальше расчетной отметки делаются ограничители. Соединяющий опоры рельс может быть стационарным или съемным. Второй вариант предусматривает быстрый демонтаж детали для ремонта, модернизации или обеспечения проезда крупногабаритного транспорта.

Ширина — длина несущей балки и подвешенных к ней деталей. Сооружение состоит из роликовых блоков, каркаса и обшивки, которая крепится с двух его сторон или только с улицы. Это не принципиально с точки зрения правил устройства, а скорее эстетические приоритеты хозяев.

Длина сооружения рассчитывается как параметр проема умноженный на 1,5. Если брать в расчет размеры откатных ворот 4 метра, длина полотна вместе с противовесом будет составлять 6 метров. Дополнительные 200 см нужны для равномерного распределения вертикальной нагрузки, размещения противовеса и перекрытия зазоров по краям.

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

Ошибка №4 Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й. Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие  условия работы, даже при нарушении геометрии направляющей.

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.

Ошибка №5 Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6 Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.

Привариваете их через закладные к бетонным столбикам ограждения.

А уже к ним, монтируете эти самые ловушки и кронштейны.

Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.

Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7 Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

В этом случае они прослужат гораздо дольше.

Ошибка №8 Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

Ограничения на установку откатных ворот

Складывающаяся створка откатных ворот

Особых ограничений в отношении размеров и места установки раздвижных ворот не существует. Единственным пунктом является их высота. Так как полотно в закрытом и открытом состоянии является частью забора, на нее распространяются и соответствующие нормы. Они относятся к высоте глухих ограждений, выходящих на улицу. По существующим нормам она не должна превышать 220 см от верхнего края до уровня земли. Все остальные правила относятся уже к особенностям дачи и участка. Здесь к расчётам предъявляются только те критерии удобства и безопасности, которые определяют хозяева надела.

В качестве ограничений могут выступать такие факторы:

  • Форма забора. Если рядом с проездом на участок есть его поворот, там допускается ставить узкую или складывающуюся створку.
  • Растения вдоль ограждения. Чтобы спилить дерево или кустарник, требуется получение разрешения. Даже если удалять ствол не придется, его корни могут повредить опоры, а крона помешать корректной работе роликовой системы.
  • Наличие воздушных или подземных коммуникаций. Существуют нормы безопасности относительно строительства рядом с ними. В случае их ремонта ворота могут быть демонтированы.

Таким образом, чтобы правильно рассчитать откатные ворота, потребуется принять во внимание множество обстоятельств. Даже частное жилье должно соответствовать действующим правилам застройки

Особенности проектирования конструкции

Откатные ворота

Чем больше ширина откатных ворот, тем удобнее совершать въезд на дачный дворик. Однако от размера напрямую зависят такие показатели, как цена, сложность монтажа и величина необходимого для работы свободного пространства. Нет смысла выполнять лишние действия и переплачивать за огромные откатные ворота, размеры которых не соответствуют потребностям. Специалисты рекомендуют отталкиваться от разумного и безопасного минимума.

Показатели для расширения въездного проема:

  • крупные габариты транспортного средства (грузовой автомобиль, микроавтобус);
  • узкая дорога вдоль забора;
  • крутой поворот сразу после въезда, если перед ним стоит коттедж или дачный домик;
  • наличие широкой парковки для гостей, перед которой нужно маневрировать.

В расчет нужно брать и технические показатели, которые определяют тип сооружения и используемые для его строительства материалы.

Как избежать ошибок

Создавая откатные ворота своими руками, чертежи и схемы по изготовлению нужно изучать тщательно. Это позволит избежать многочисленных ошибок и соорудить надежную ограждающую систему.

Большинство погрешностей возникает на этапе подготовки фундамента или фиксации крепежных элементов, которые подвергаются быстрому износу.

Если в процессе эксплуатации ворота, сделанные своими усилиями, издают скрипы, то, возможно, в подшипники попал песок. Чтобы устранить проблему, достаточно очистить движущиеся детали от загрязнений.

Соблюдение таких рекомендаций позволит завершить сборку ворот без погрешностей.

Какие ещё расчёты необходимо выполнить для оценки объекта?

Механизм и детали привода. Как правило, технические характеристики уже имеют определённый запас прочности, этим данным можно доверять

Разве что обратим внимание на рейку для откатных ворот (отдельная статья), на опоры под роликовые каретки, для которых в случае регулируемого крепления необходимо рассчитывать резьбовые соединения исходя из веса откатных ворот делённого на количество анкеров (болтов)

Дополнительно уделите внимание расчеты закладных на опорных столбах. Здесь исходите из 60% веса конструкции откатных створок (или створки) делённых на количество закладных

В заключение отметим, что сейчас расчёт примерной стоимости можно сделать практически в любой компании, которая этим занимается, руководствуйтесь простым правилом, при оценке завышенной – заниженной стоимости:

  • для откатных ворот не все применяют метод расчётов «под ключ», иногда фундамент закладывается как условное значение в процентах от стоимости, что неверно даже для предварительной оценки, это слишком индивидуальные цифры;
  • после получения предварительной цифры, запросите стоимость аналогичной конструкции в другом регионе, это позволит исключить фактор местного удорожания;
  • средняя цена в Московской области в ценах 2014-го года для размеров 4 на 2 м. из бюджетных материалов, но с автоматикой колеблется от 55 до 75 тысяч рублей, без учета фундамента, на эти цифры можно ориентироваться.

Напомним, что данные подходы к расчётам основаны на консольной конструкции откатных ворот, тем не менее, за основу их можно использовать и для типов.

Источник

Расчет веса, габаритов и прочности


При выборе профиля для изготовления опор, каркаса и облицовки нужно в первую очередь учитывать ветровую нагрузку и вес всего сооружения. Чем толще будут трубы, тем меньше они гнутся и деформируются от вертикального давления. Для стандартной конструкции с проемом 2х4 м, рекомендуется приобретать профиль для рамы 60х30 мм, для внутренних балок 20х20 мм. Если ширина сооружения больше, нужен материал для рамы 60х40 мм, для внутренних балок 40х20 мм. Консоль следует делать из трубы 40х40 мм с толщиной стенок не менее 2,5 мм, которые не сможет за десятилетия проесть коррозия. Для опорных столбов лучше использовать профиль 80х60 мм, а при размере полотна более 500 см увеличивать его до 100х100 мм.

Балки и высота изделия


Особенность откатных ворот состоит в том, что они передвигаются вдоль проема по консоли, установленной между столбами, ограничивающими просвет в заборе. Исходя из этого, возникают определенные сложности, связанные с правильным выбором как материала для балки, так и высоты ее расположения.

Существуют такие исходные данные для проектирования:

  • Длина. Рассчитывается в метрах, кратно одному, что соответствует размеру проема. К полученному результату добавляется еще минимум 150 см, необходимых для уравновешивания сооружения и его модификации электроприводными и автоматическими устройствами. Больше можно, короче — нежелательно.
  • Высота. Для проезда обычного легкового автомобиля хватит 200 см, джипа с экспедиционным багажником — 220-250 см. Поднимать сооружение слишком высоко нецелесообразно, так как это приводит к увеличению его массы и парусности, что оказывает дополнительную нагрузку на другие узлы системы, увеличивает их стоимость или ускоряет износ. Следует брать поправку и на величину дорожного просвета.

Калькулятор откатных ворот: расчет стоимости онлайн

Распашные ворота

Чтобы удостовериться, что такая покупка вам по карману, воспользуйтесь онлайн-калькулятором расчета стоимости ворот.

Важным преимуществом ворот откатного типа перед распашными, секционными, является возможность закрыть ими достаточно широкий проем (до 9 метров и более). А если оснастить такие ворота надежной автоматикой, то за разумные деньги вы получите прочную и практичную конструкцию с автоматическим открыванием створок, которая в течение долгого времени будет сохранять свою первоначальную функциональность и эстетичный внешний вид.

Остались вопросы? Закажите консультацию

От чего зависит стоимость откатных металлических ворот?

Мы создали наш калькулятор для откатных ворот для определения ориентировочной стоимости откатных ворот, чтобы вы могли своими глазами убедиться в доступной цене таких конструкций.

Чтобы определить цену ворот, стоит определиться с такими параметрами:

  • Габаритные размеры конструкции (ширина, высота), основной материал.
  • Материалы обшивки каркаса, потребность в окрашивании рамы.
  • Компоненты установочного комплекта (электропривод, калитка и пр.)

Наш калькулятор металлических откатных ворот позволяет осуществить примерный расчет (без учета монтажа, потребности в укладке фундамента и т. п.). Чтобы получить точный расчет стоимости ворот, вы можете заказать выезд замерщика, который на месте снимет замеры, поможет определиться с типом конструкции, учитывая характерные особенности объекта, где планируется ее установка. Узнать ориентировочную цену прямо сейчас поможет калькулятор расчета ворот на сайте!

По какому принципу идет расчет параметров откатных ворот

Многие параметры играют важную роль при определении ключевых размеров воротного сооружения. Может казаться, что для составления плана расчета достаточно узнать габариты машины, однако учитывают и ключевые компоненты конструкции. Чтобы ничего не забыть, можно ориентироваться на перечень важных факторов:

какой тип автоматики ворот подойдет: при выборе привода учитываются габариты и вес воротного сооружения, это позволит беспрепятственно перемещать его вдоль забора, значит, размеры узла автоматики могут отличаться, но в любом случае это вторичный размер, первоначально определяют габариты ворот, располагается привод рядом с полотном – у одного из столбов;

выбор деталей для фурнитуры ворот: ее параметры зависят от веса полотна, при несоответствии характеристик конструкция вскоре сломается, например, высота не играет ключевой роли при выборе фурнитуры, но другие параметры важны (толщина профиля, ширина полотна);

какой тип и размер фундамента ворот выбран: многое зависит от конструкции сооружения, основание обычно полностью скрыто под грунтом (выполняется вровень с ним), но ключевым моментом считают выносливость – важно, чтобы фундамент выдержал воротное полотно;

как быстро будут открываться ворота: неудобный проезд часто вынуждает заезжать на участок под нестандартным углом, при этом важно понимать, как будет открываться воротное полотно, если необходимо, проем дополнительно расширяется, это позволит конструкции двигаться быстрее, также характеристики ворот определяют вес конструкции, чем больше значение этого параметра, тем более низкой будет скорость движения.

Как правильно составить схему ворот. Примеры готовых чертежей и стандартных расчетов

Прежде всего, необходимо определиться с конструкцией воротного полотна. Уточняется, где будет находиться направляющая: сверху, снизу, на уровне средней линии. Это определит размеры полотна, т. к. в отдельных случаях предусматривается консоль – это своего рода противовес, позволяющий снизить интенсивность нагрузки на ролики. Полотно будет оказывать на фурнитуру оптимальное давление, за счет чего увеличится срок службы конструкции. Причем консольные ворота намного крупнее стандартных.

Что учитывается при составлении схемы ворот, а также чертежей:

  • габаритные размеры: ширина, высота и толщина профиля;
  • расстояние между всеми элементами каркаса;
  • определение места положения ребер жесткости – профильных труб меньшего сечения, нежели основные;
  • параметры столбов;
  • место расположения балки под привод, а также расстояние между ней и воротами, т. к. швеллер расположен чуть поодаль;
  • точка установки замка и запора;
  • расположение всей фурнитуры на чертеже;
  • размеры профиля труб, которые используются для изготовления каркаса из металла и ребер жесткости;
  • расстояние от закладных деталей до края опор, если они кирпичные.

Когда создается чертеж, важно предоставить полную информацию по всем элементам конструкции. Необходимо сделать так, чтобы можно было без проблем рассчитать количество материала, а также узнать вес сооружения.

Секционные ворота.

Ворота этого типа делятся на две большие группы – бытовые и промышленные. Промышленные ворота могут быть любого размера, все узлы и детали усиленны по сравнению с бытовыми. Конструкцией предусмотрена возможность установки практически в любой проем. Так же возможно управление как вручную, так и с помощью автоматики. Ширину обычных ворот в гараж лучше делать не менее 2,4 метра, а лучше 2,5 или 2,75. При определении высоты проема нужно учитывать, что при ручном подъеме нижняя сендвич-панель ворот, в открытом положении будет торчать на 100-130мм. В случае автоматического управления, привод утягивает полотно ворот, и высота проема не уменьшается. Не стоит делать проем ниже 2125мм, такие ворота будут не удобны, при этом цена может даже увеличиться. Ниже преведена таблица с ценами на комплекты ворот которые есть в наличии на складе. Остальные размеры доступны со сроком поставки 10 дней.

Популярные размеры комплектов ворот Алютех (Белоруссия) в наличии.

Полная размерная таблица секционных ворот Алютех. Ширина до 6м, высота до 3м. Зеленым выделены ворота с пружинами растяжения, белым с торсионными пружинами.

Заключение.

Начиная строительство, не лишним будет проконсультироваться у специалистов о наиболее оптимальных для Вас размерах ворот. Консультация наших специалистов позволит Вам избежать лишних переплат,  упростит установку ворот, позволит гармонично вписать ворота в архитектуру вашего дома. Мы всегда рады помочь вам по телефону, или проконсультируем вас в нашем офисе.

В чем преимущество применения закладных уголков вместо стандартных оголовков?

Оголовки свай это стальные площадки 200х200 мм. Чтобы уложить на них швеллер нужно точно вкрутить сваю. Часто не получается вкрутить сваю по разметке, она уходит вбок и уже невозможно уложить швеллер прямо на нее. Также достаточно проблематично вкрутить сваю вплотную к столбу или к забору. Применение закладных уголков снимает эту проблему на 100%. Вы получаете широкую и очень прочную поверхность для крепления швеллера там, где Вам удобно!

Если к откатным воротам вам нужны столбы вы можете приварить их прямо на эти закладные уголки. Вам не нужно на стороне фундамента вкручивать еще одну сваю под столб! Тоже самое со столбом уловителя. Вам, конечно, потребуется вкрутить еще одну сваю. Но, если он сместится от размеченной линии — не беда. Вы имеете широкую и надежную площадку для крепления столба в нужном месте.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
