Как правильно рассчитать фундамент под дом

Виды заглубления

Сначала скажем о том, от чего зависит глубина заложения фундамента. Основные факторы делятся на:

1. Особенности грунта (глубина промерзания, уровень нахождения грунтовых вод, рельеф, тип почвы).
2. Конструкционные особенности здания (наличие подвала, отопления количество этажей и т.д.).

От этих пунктов и зависит то, насколько глубоко нужно выкапывать траншею или котлован. Их величина может быть разной, но в целом основания по этому критерию делятся на:

1. Заглубленные.
2. Мелкозаглубленные.
3. Незаглубленные.

Каждый из этих видов подходит в конкретно тех или иных случаях. В каких именно — разберемся далее.

Незаглубленный

К таким основаниям прибегают в следующих случаях:

1. Когда возводятся легкие постройки на пучинистой почве.
2. При постройке зданий из тяжелого материала (например, камня) на скальных грунтах.
3. При возведении построек на сильно пучинистых грунтах или почвах со слабой просадкой.

К таким относятся:

1. Ленточные.
2. Столбчатые.
3. Решетчатые (разновидность плитного фундамента).

Такой тип имеет пару хороших преимуществ. Во — первых, на незаглубленное основание не нужно тратить много средств. Если доля других фундаментов в общей смете составляет 28 — 45%, то в данном случае она достигает примерно 8%. Во — вторых, большая глубина фундамента здесь не предусматривается; поэтому на рытье котлована даже на глинистом грунте в большинстве случаев уйдет немного времени. Правда, если вы захотите построить столбчатое основание, повозиться придется дольше.

Ленточный тип выбирают довольно часто. Но и два остальных тоже имеют свое место в системе незаглубленных. Так, плитно — решетчатое основание позволяет экономить бетон в тех случаях, когда можно не заливать цельную основу. Ведь, по сути, это — несколько маленьких плит, между которыми оставляется пространство. Похвастаться рациональностью могут и столбчатые опоры, правда, в двух случаях: если строится лёгкая постройка на мягкой почве или тяжелое здание на очень твердом грунте.

Видео инструкция по расчету глубины для фундамента.

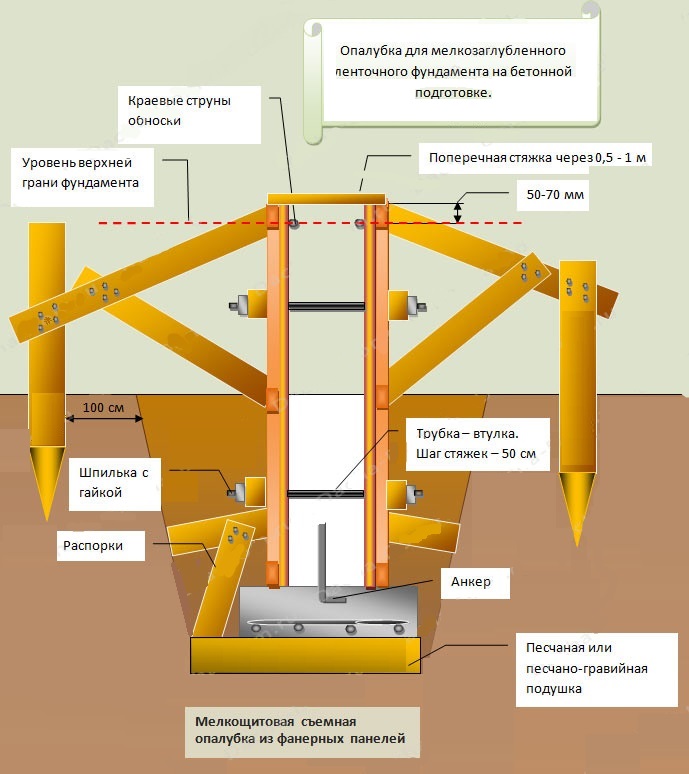

Мелкозаглубленный ( МЗФ)

Такой фундамент встречается довольно часто. Дело в том, что если предыдущий вариант не подходит, а строить основание с глубоким заложением нет смысла, проще возвести более экономичный вариант.

Основная особенность таких оснований в том, что глубина заложения любого мелкозаглубленного фундамента не доходит до глубины промерзания грунта. Выбор данного типа объясняется рядом преимуществ:

1. МЗФ обойдется дешевле заглубленного аналога.
2. Есть возможность обустроить подвал (что в предыдущем случае не получится).
3. Возможность возведения на пучинистых грунтах. Для этого нужно правильно сделать фундаментную подушку, а также усилить конструкцию армированием.
4. Благодаря минимальной площади соприкосновения с грунтом касательные силы действуют на основание минимально.

МЗФ строится в следующих случаях:

1. При возведении лёгких зданий без подвала и цокольного помещения.
2. При наличии высокого уровня расположения грунтовых вод (но больше, чем на 1 метр от поверхности).
3. Если грунт достаточно прочный.

Минимальная глубина заложения фундамента может быть разной. В зависимости, например, от уровня промерзания она выглядит так:

1. При глубине промерзания до 3 метров — 0,5 — 0,75 м;
2. Если грунт промерзает на большую глубину, фундамент может закладываться на метр ниже уровня почвы.

На основной показатель влияет не один фактор. Поэтому нельзя определить конкретную глубину заложения фундамента для, например, одноэтажного дома. Впрочем, если просчитать все правильно, такое основание прослужит очень долго.

Заглубленный

Несмотря на большие затраты, такие фундаменты встречаются довольно часто. Особенно это касается слабых почв. Дело в том, что, например, на пучинистом грунте тяжелые здания можно строить только на заглубленных основаниях, поскольку другие просто разрушатся со временем.

Минимальная глубина заложения такого фундамента опускается ниже уровня промерзания грунта (как правило, сантиметров на 30 — 40). Но не только этот фактор является решающим. Так, глубина фундамента под габаритный бетонный двухэтажный дом будет большей, чем под кирпичное здание в один этаж. Также нужно учитывать и другие факторы (например, тип грунта, уровень, подземных вод).

Основания глубокого заложения, как правило, делают ленточными. Кажется, ничего удивительного, ведь ленты строят чаще всего. Но здесь есть веская причина. Дело в том, что для фундаментов глубокого заложения нужно делать выемку грунта на большую глубину. И, конечно же, проще и экономичнее выкопать траншею, чем котлован.

Выбор типа фундамента

В зависимости от того, каким оказались значения расчетной площади подошвы фундамента (с привязкой к рельефу местности), выбирают конкретный тип основания для дома. Для приведенного выше примера расчета лучше всего подойдет заглубленный ленточный фундамент. Если же приходится строить дом чуть ли не на болоте, то надежнее заливать плиту. В целом же, выбор есть между такими основаниями, как:

• ленточный;
• плитный;
• МЗЛФ;
• столбчатый;
• столбчато-ленточный;
• свайный;
• свайно-ростверковый

Расчет параметров основания

Исходя из полученного значения площади подошвы фундамента и распределения нагрузок, рассчитывают площадь отдельных его конструкций. Так, на примере вышеописанного расчета (минимальная площадь подошвы 7,2 м2 под дом 6×9 м) можно заложить ленту шириной 0,4 м. Тогда полученная площадь фундамента составит: 9×0,4×2+(6-0,8)×0,4×3=7,2+6,72=13,44 м2
Этого с избытком хватит для строительства дома, ведь площадь фундамента превышает расчетное значение почти в 2 раза!

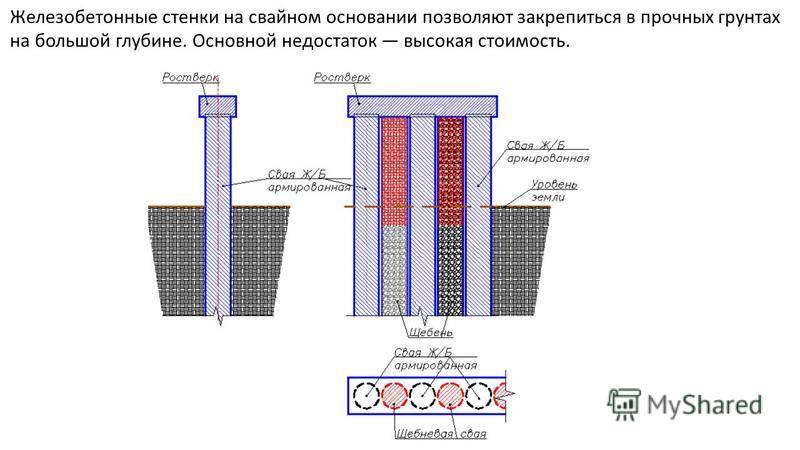

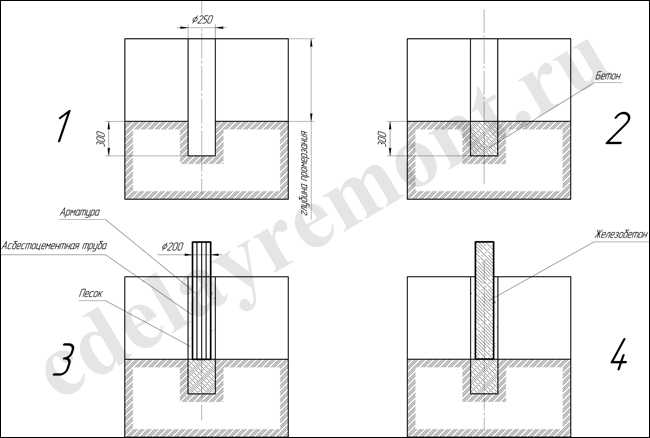

Можно пойти в другом направлении – установить буронабивные сваи с расширением внизу диаметром 0,5 м. В этом случае площадь подошвы каждой опоры составит: 3,14×0,5×0,5/4=0,2 м2
Таких свай потребуется 7,2/0,2=36 штук.

Устройство ленточного фундамента и его разновидности

Ленточный фундамент – это залитая по периметру сооружения армированная бетонная лента.

Глубина заложения ленточного фундамента зависит от тяжести постройки. Под коттедж из кирпича или бетона выполняют заглубленный фундамент (на 20 см глубже промерзания грунта), под легкий каркасный или деревянный дом, хозяйственную постройку, а также под внутренние стены – мелкозаглубленный (до 0,6 метра).

Заглубленный ленточный фундамент

Лента может быть монолитной и сборной. В первом случае копают траншею по периметру стройплощадки и заполняют бетоном; во втором – складывают конструкцию из готовых заводских ж/б блоков.

Обратите внимание

Монолитный ленточный фундамент надежнее и проще в установке, но монтаж долгий и энергоемкий. У этого ленточного фундамента цена выше.

Цены на ленточный фундамент сборного типа ниже, сроки монтажа меньше (не нужно ждать целый месяц застывания бетона), но потребуется кран для отгрузки и укладки блоков.

Сборную ленту не разрешается устанавливать на пучащихся грунтах, т.к. она лишена пластичности монолитной, возможно разрушение конструкции (разрыв блоков).

Пучинистость

Пучинистость — негативный фактор, влияющий на заложение фундамента. Пучение вызывают только те грунты, которые обладают высокой капиллярной активностью — способностью втягивать воду, смешиваться с ней. При замерзании таких грунтов увеличивается объём, что вызывает изменение положения фундамента, нарушается геометрия кирпичных стен, каркаса здания, конструкционных элементов.

Замерзание грунта происходит под подошвой и у боковых стенок фундамента. Пучение грунта вызывает усилия, способные поднимать  нагруженные здания. Например для лёгкого дома со стенами из блоков низкой плотности (пенобетон, газобетон) разность уровней между крайними точками стены не должна превышать 0.02% (СП 22.1330.2016, таблица Д.1). Эксцентриситет приложения нагрузок для такого варианта не допускается.

Грунты по своей способности поглощать влагу и увеличиваться в объёме при промерзании делятся на следующие категории:

• сильно пучинистые,
• пучинистые,
• средне пучинистые,
• слабо пучинистые,
• не пучинистые.

Какой вид грунтов, их залегание на участке можно узнать:

• в отделе архитектуры из геологических исследований;
• пробурив шурф на участке, взяв керн и определив состав в лаборатории — это самый надёжный способ.

К пучинистым грунтам относятся: глина, суглинки, супеси. К средне пучинистым относят мелкие пески с природными включениями пылевидных частиц или глины, имеющие способность втягивать воду через капилляры. Сильно пучинистыми становятся такие грунты когда уровень грунтовых вод выше глубины промерзания.

К не пучинистым относятся: скальные и крупнообломочные грунты, чистые крупные и средней крупности пески, способные адсорбировать влагу.

Основные параметры расчетов

Специалисты выделяют несколько основных критериев, которые влияют на дальнейшее состояние фундамента. К ним относят:

Отапливаемая система для подвального помещения. Если здесь планируется делать теплое пространство, то глубина ямы должна составлять на 30 % выше. Это позволит сократить теплопотерю в холодное время года.

Средняя глубина промерзания почвенного покрова.

Характерные свойства почвы. Здесь наблюдают за движением талых вод после холодной зимы. Для правильного определения коэффициента влажности, рекомендуется воспользоваться специальной картой, которая показывает среднюю величину влаги в определенном регионе.

Как определить тип грунта

Для оценки грунта:

• При помощи бура создаем отверстие в месте, где планируется построить фундамент. Глубина такой скважины должна быть не меньше 3,5-4 м, если в доме не предполагается цокольный этаж, сама постройка будет выполнена из тяжелых материалов, а ее высота составит 2-3 этажа. Если цокольный этаж будет возводиться, то глубина отверстия должна быть не менее 4-5 м.
• Каждые 25 см по мере движения ко дну отверстия берем пробу земли. Верхний слой грунта нас при этом не интересует, так как это плодородный слой, который не оказывает воздействия на постройку. Каждый полученный образец нужно поместить в стеклянную емкость и подписать, на какой глубине он был взят и из какой скважины (их лучше делать несколько по периметру будущего дома).
• Изучаем образцы.

Есть несколько методов, которые позволят определить состояние грунта:

• растирание в ладони;
• внимательное рассмотрение при помощи лупы;
• определение состояния грунта (является ли он сухим или влажным);
• определение способности к скатыванию в шнур.

Подробное описание свойств проб, указано в таблице ниже.

После исследования всеми способами, не составит труда определить точный тип грунта.

Как не допустить разрушения постройки от морозного пучения

Есть несколько вариантов решения проблемы:

Заглубить фундамент ниже точки промерзания грунта. В этом случае оптимальным вариантом будет монолитная лента. Это самый надежный вариант, который позволит исключить появления трещин по всему дому уже после нескольких суровых зимовок. Конечно, на такой фундамент будут оказывать влияние касательные силы, возникающие на фоне морозного пучения. Но они не способны нанести критического вреда.

Предотвратить промерзание грунта непосредственно под самим основанием. Для этого можно построить малозаглубленный фундамент с отапливаемым цоколем и дополнительно утеплить отмостку. В качестве утеплителя подойдет ЭПС. Как правило, через цокольное перекрытие теряется некоторая часть тепла, что успешно предотвращает процесс промерзания грунта. Соответственно многое зависит от теплопотерь помещения и того, насколько интенсивно замерзает грунт. Однако, этот способ не очень выгоден тем, что фактически придется обогревать улицу.

Возвести малозаглубленный фундамент увеличенной прочности, которого будет достаточно для того, чтобы противостоять неравномерным нагрузкам. Оптимальным вариантом будем монолитная армированная плита с дополнительными ребрами жесткости. Если правильно рассчитать такое основание, то оно будет равномерно двигаться вместе с давящим на него грунтом, что позволит избежать деформаций и растрескиваний

Но, важно учесть, что основания этого типа являются неремонтопригодными, поэтому если допустить ошибку в расчетах, то это обойдется очень дорого

Для возведения правильного фундамента нужно уточнить характеристики будущей постройки.

Грунтовые воды

Уровень положения грунтовых вод напрямую влияет на заложение проектируемого фундамента и состояние грунта. Определить уровень грунтовых вод возможно такими способами:

• получить данные по гидрогеологическим изысканиям в районе участка у отдела архитектуры;
• пробурить шурф самостоятельно;
• узнать у соседей, построившихся ранее на прилегающем участке.

Уровень грунтовых вод носит сезонный характер, поэтому расчёт ведётся по максимальному значению в пиковый, весенний период (СНиП 22.13330.2016). В зависимости от положения грунтовых и паводковых вод, глубины естественного промерзания изменяется нормируемое заложение подошвы основания.

Когда пиковый подъём грунтовых вод превышает глубину промерзания, рекомендуется возводить мелко заглублённый ленточный фундамент с применением технологий по укреплению основания, дренажа.

Похожие калькуляторы

Возможно вам пригодятся ещё несколько калькуляторов по данной теме:

• Калькулятор масштабов. Переведите онлайн именованный масштаб на чертеже в реальный и наоборот.
• Калькулятор штакетника. Рассчитайте онлайн необходимое количество металлического или деревянного штакетника.
• Калькулятор закона Ома. Рассчитайте сопротивление, силу тока и напряжение в зависимости от известных параметров.
• Калькулятор расхода штукатурки. Рассчитайте расход различных марок гипсовой или бетонной штукатурки для стен на кв. метры помещения.
• Калькулятор линолеума. Рассчитайте онлайн необходимое количество линолеума в рулонах и квадратных метрах на комнату нужной площади.
• Калькулятор наливного пола. Рассчитайте онлайн расход смеси для самовыравнивающихся наливных полов на квадратные метры помещения.
• Калькулятор объема бака. Посчитайте объем цилиндрического, прямоугольного или автомобильного бака по габаритам (по расходу и пройденному расстоянию).
• Калькулятор объема помещения. Посчитайте объем комнаты или любого помещения в кв.метра или литрах.
• Калькулятор мощности тока. Рассчитайте онлайн мощность электрического тока в ваттах (Вт) в зависимости от силы тока, напряжения и сопротивления.
• Калькулятор расхода краски. Рассчитайте онлайн расход краски на кв. метр стен, потолка или других поверхностей.

Основные этапы расчета

Карта глубины промерзания грунта

При проектировании подразумевается, что нагрузка от веса строения распределяется равномерно по площади опоры. Во влажных суглинистых и глинистых почвах жидкость замерзает быстро, грунт вспучивается. Такая особенность этих типов негативно сказывается на несущей способности.

Аналогично действует высокая отметка почвенных вод, если глубина замерзания находится значительно ниже. Неравномерность такого процесса ведет к перекосу фундамента и появлению трещин, в результате дом потребует ремонта уже через 2 – 3 года.

Расчет ленточного фундамента предполагает проведение этапов:

• нахождение массы строения путем сбора полезных и вредных нагрузок на конструктивные элементы дома;
• выбор размеров опоры;
• корректировка габаритов после окончательного расчета и проверки параметров.

Ошибки проектирования заключаются в том, что глубина примыкающего основания делается больше, чем подошва существующей опоры строения. Прочность фундамента страдает, если он делается на мелкой глубине (50 см) от уровня пола из газобетона, что часто встречается в гараже или подобных строениях. Нельзя допускать, чтобы на основание дома перераспределялись усилия, которые больше, чем несущая характеристика опорной части.

Определение веса конструкций дома

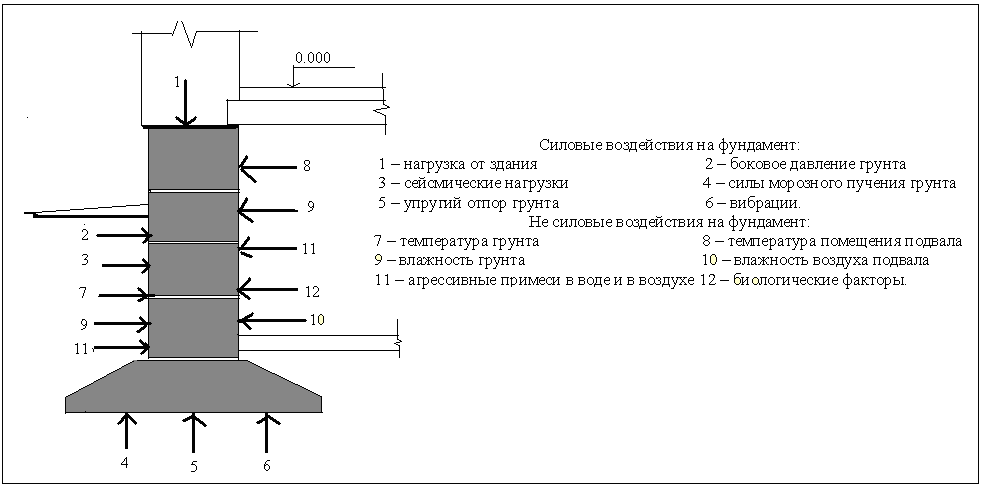

Нагрузка стен и перекрытий на фундамент

Для начала определяется вид грунта и высота стояния почвенных вод для региона строительства. Учитываются материалы, которые применяются для конструкции каркаса здания, кровли, наружной и внутренней отделки. Планировка постройки сооружения, его этажность и вид крыши берется из архитектурных и строительных чертежей.

Приблизительная масса дома складывается из постоянной и временной нагрузки. К постоянной относится собственный вес стен, кровли, перекрытий. Учитывается давление земли и почвенных вод на боковые стенки основания.

Временная нагрузка бывает:

• длительная;
• кратковременная;
• особый вид.

К длительному давлению относится усилие, передаваемое от оборудования, воздействие веса материалов, хранящихся на складе, мебели. Кратковременное усилие возникает при нахождении людей, нагрузка включает вес подъемных механизмов в производственных цехах, действие снега и ветра на крышу.

Определение размеров фундамента

Площадь основания определяется так, чтобы в процессе эксплуатации не наблюдалась осадка грунта. Нагрузка на почву уменьшается, если квадратура и периметр подошвы увеличивается. Для ленточного типа делают больше ширину по всей протяженности, а для столбчатого повышают число опор, увеличивая их габариты (до 500 мм по ширине и длине).

Размер фундамента принимается стандартный (500 мм) для двухэтажных или одноэтажных дачных строений, т.к. нагрузка от здания небольшая и грунт не осаживается со временем. Специалисты рекомендуют столбчатые опоры без существенного увеличения горизонтальных размеров. Если требуется увеличить несущую способность, расширяется нижняя часть опоры и столб приобретает вид перевернутого стакана.

В остальных случаях габариты основания зависят от толщины стен дома и глубины замерзания почвы в зимний период. Под тяжелое здание из кирпичных стен (500 мм) и железобетонного перекрытия делают ленточный монолитный фундамент с армированием или применяют сборные блоки. В строении с подвалом также делается ленточный тип, но основание заглубляется ниже подполья. Толщина ленты делается аналогично размеру стены.

Корректировка размеров фундамента

Исправление и подгонка размеров делается для выбора наиболее выгодного варианта, чтобы правильно рассчитать бетон на фундамент по выбранным габаритам основания. Если полученная несущая способность превышает расчетную нагрузку от строения на 15 – 20%, в целях экономии габариты опоры можно уменьшить.

Откорректированные размеры по ширине и длине проверяются новым расчетом. Учитывается обстоятельство, что при сборе нагрузок следует брать изменившуюся кубатуру фундамента и его уменьшенный вес.

Окончательный подсчет ведется по формуле Н > к · Р / (d · R), где:

• Н — несущая способность, зависит от размеров основания;
• к — коэффициент расчета надежности, постоянно равен 1,2;
• Р — нагрузка дома, посчитанная сбором усилий;
• d — табличный коэффициент, зависит от вида почвы и типа строения;
• R — сопротивление грунта, принимается по таблице.

А какую нагрузку на почву оказывают другие знакомые нам предметы?

Со мной все понятно. Я давлю на каждый см2 почвы весом в 167 грамм, и это совсем не много. Это позволяет мне не оставлять на почве глубоких следов. А вот мой автомобиль тоже не проваливается и тоже стоит во дворе и не оставляет на земле следов. Какую же он оказывает нагрузку на грунт? У автомобиля 4 точки опоры, площадь которых подсчитать очень сложно. Как вы понимаете, опорой для автомобиля выступают так называемые “пятна контакта” резиновых колес с почвой. Как подсчитать площадь этих пятен – я даже не представляю. Но приблизительно можно попробовать. Ширина колеса 205 мм. Я вот сейчас перекрещусь и буду считать, что пятно каждого колеса составляет прямоугольник 210 на 100 мм. Интересно, на сколько я ошибся? К тому же пятна передних колес, наверное, больше по площади пятен задних колес. Вес автомобиля 1200 кг. Считаем…

• Площадь одного пятна (в см): 21*10 = 210 см2
• Площадь четырех пятен: 210*4 = 840 см2
• Нагрузка автомобиля на почву: 1200/840 = 1.42 кг/см2

Вывод
Автомобиль давит на почву существенно сильнее, чем человек. Почти в 9 раз. Если автомобиль наедет вам на ногу одним колесом, то вам будет больно. Но, думаю не смертельно. Может быть даже костей не сломает, если это будет заднее колесо. Но не думаю, что стоит пробовать. Сказать по правде, у меня на дворе за 10 лет образовалась довольно глубокая колея от ворот гаража до ворот участка. Теперь понятно почему.

Расчет количества бетона, проволоки и арматуры

Определившись с размерами фундамента, нужно просчитать, сколько арматуры, проволоки и бетона нам понадобится.

С последним как раз всё просто. Объём бетона равен объёму фундамента, который мы уже нашли, когда считали нагрузку на грунт.

А вот какой использовать металл для армирования, ещё не решено. Здесь всё зависит от вида основания.

Арматура в ленточном основании

Поэтому по горизонтали кладут ребристую арматуру, а по вертикали – гладкую.

Длину ребристой арматуры несложно высчитать, если умножить общую длину основания на количество рядов прутков. Если фундамент узкий (40 см), достаточно и двух продольных прутков на каждый пояс. В противном случае, количество арматуры в поясе придётся увеличить.

Поперечные прутья монтируют через каждые 0,5 м, отступая по 5-10 см от края фундамента. Определяем количество соединений, поделив всю длину фундамента на 0,5 (шаг между пересечениями) и прибавив 1.

Чтобы найти длину гладкой арматуры, необходимой для одного пересечения, используем формулу:

(ШФ — 2*от)*2 + (ВФ – 2*от)*Р, где ШФ и ВФ – ширина и высота фундамента, от – отступ от края фундамента, Р – количество рядов арматуры в поясе.

После этого перемножаем два получившихся значения, получаяколичество необходимой для фундамента гладкой арматуры.Затраты вязальной проволоки для фундамента – это произведение расхода проволоки для одной связки (30 см), количества связок на одном пересечении (приравнивается к количеству рядов арматуры, помноженному на 4) и количества соединений.

Арматура в плитном основании

Для плитного основания применяют ребристую арматуру толщиной 10 мм и больше, укладывая её сеткой, с шагом в 20 см.

То есть на два пояса армирования понадобится:

2*(ШФ*(ДФ/0,2+1) + ДФ*(ШФ/0,2+1)) м арматуры, где ШФ – ширина, ДФ – длина фундамента.

Чтобы соединить две плоскости каркаса, нужно каждоепересечение верхней сетки соединить с соответствующим пересечением нижней. Учитывая толщину плиты и удалённость каркаса от поверхности плиты, определим необходимое для соединения поясов количество арматуры, используя формулу:

((ДФ/0,2+1)*(ШФ/0,2+1))*(ТП-2*от), где ТП – толщина плиты, от – отступ от поверхности.

Достаточно сложить два полученных числа, чтобы знать,сколько арматуры понадобится для плитного фундамента. Длина вязальной проволоки рассчитывается, исходя из формулы:

(ДФ/0,2+1)*(ШФ/0,2+1)*4*0,3

Арматура в столбчатом основании

При армировании фундаментных столбиков используют ребристые прутки толщиной 10-12 мм в вертикальной плоскости и гладкие шестимиллиметровые – в горизонтальной плоскости. Соединяют арматуру через каждые 40-50 см высоты столба.

Длина ребристой арматуры составляет:

КС*ДС*КП, где КС – количество столбиков, ДС – длина каждого столбика, КП – количество прутьев в одном столбике.

Количество гладкой арматуры:

Рмп*КП*Ксс, где Рмп – расстояние между ребристыми прутьями, КП – количество прутьев в столбике, Ксс – количество соединений в одном столбе.

Расход вязальной проволоки соответствует формуле:

0,3*КП*Ксс*КС

Вычисление количества арматуры и проволоки.

Арматура для фундамента применяется для создания прочного и надежного фундамента

При вычислении необходимого количества арматуры, важно учесть сам тип фундамента, грунта и нагрузки. При выборе необходимо учесть вид грунта и вес сооружения

Если грунт достаточно плотный, то под воздействием веса здания его деформация будет слабой, значит от фундамента не потребуется очень высокая устойчивость

Если грунт достаточно плотный, то под воздействием веса здания его деформация будет слабой, значит от фундамента не потребуется очень высокая устойчивость.

Ленточный тип фундамента. Количество арматуры и вязальной проволоки.

Для ленточного фундамента не понадобится слишком толстая арматура (10-12 мм), ведь этот фундамент имеет большую несущую способность. Продольные прутки арматур испытывают основную нагрузку и укладываются в 10 см от поверхности бетона. Вертикальные и поперечные прутки не испытывают нагрузки, вот почему для них используется гладкая арматура.

Для дома 5 на 8 м и ещё одна внутренние стены, вся длина фундамента составит 45 метров. Общий расход гладкой арматуры на всю площадь фундамента составит 97,5 метра. Также прибавляем длину фундамента для внутренних стен.

Число вязальной проволоки при всей длине фундамента 45 м и шаге в 40 см для одного соединения будет равна 30 см, а общее количество (45 м /0,4 м)*3 (кол-во уровней)=338, умножаем на размер проволоки 338*0,3=102 метра вязальной проволоки.

Столбчатый тип фундамента. Количество арматуры и вязальной проволоки.

Столбчатый тип фундамента не испытывает сильной нагрузки, и для его армирования по вертикали подходит ребристая арматура с диаметром в 1 см. Горизонтальная арматура не испытывает на себе никаких нагрузок, она служит только для соединения вертикальных, для нее подходит гладкая арматура толщиной 0,6.

Например, высота столба в 1,5 м и имеющий диаметр 15 см, хватит всего 4 прута в 7,5 см и связкой в трех местах. Общее количество ребристой арматуры толщиной 1 см составит 1,5 м*4=6 м. Необходимое количество гладкой арматуры для одного соединения будет 30 см, а общее количество 90 см.

Также очень просто рассчитать количество вязальной проволоки. Количество соединений, 3 горизонтальных прутка, умножаем на количество вертикальных и на количество проволоки для одного соединения: 3*4*30 см=3,6 метра, а общее количество 3,6*20=72 метра.

Плиточный тип фундамента. Количество арматуры и вязальной проволоки.

Количество арматуры зависит от грунта и веса здания. Допустим, ваша конструкция стоит на устойчивом грунте и имеет небольшой вес, тогда подойдет тонкая арматура, диаметром 1 сантиметр. Ну, а если конструкция дома тяжелая и стоит на неустойчивом грунте, то вам подойдет более толстая арматура от 14 мм. Шаг арматурного каркаса составляет как минимум 20 сантиметров.

К примеру, фундамент частной постройки имеет длину 8 метров и ширину 5 метров. При частоте шага в 30 сантиметров по длине необходимо 27 прутков, а по ширине 17. Необходимо 2 пояса, поэтому число прутков составляет (30+27)*2=114. Теперь это число умножим на длину одного прутка.

Затем сделаем соединение в местах верхней сетки арматуры с нижней сеткой, то же самое сделаем в месте пересечений продольных и поперечных прутков. Число соединений будет равно 27*17= 459.

При толщине плиты в 20 сантиметров и расстоянии каркаса от поверхности 5 см, значит для одного соединения нужен прут арматуры длиной 20см-10 см=10 см, и теперь общее число соединений равно 459* 0,1 м=45,9 метров арматуры.

По числу мест пересечений горизонтальных прутков, можно посчитать количество необходимой проволоки. Соединений на нижнем уровне будет 459 и столько же на верхнем, всего получится 918 соединений. Для связки одного такого места нужна проволока, которая согнута пополам, вся длина для одного соединения составляет 30 см, значит 918 м *0,3 м=275,4 метра.

Основные методы как рассчитать нагрузку на фундамент

Работы начинаются со сбора данных, предварительного выбора типа фундамента и глубины его заложения. Последняя характеристика подбирается исходя из уровня промерзания грунта, типа и однородности почвы и высоты залегания грунтовых вод на участке. Полученная предварительная высота фундамента в дальнейшем учитывается при расчете нагрузки от этой конструкции на грунт и при проверке его самонесущих способностей и прочности.

В зависимости от характера исходных данных выделяют два основных способа сбора и расчета нагрузок:

• Точный, выбираемый при наличии на руках подробного проекта с указанными габаритами и материалами всех строительных конструкций в доме.
• Укрупненный, с подбором приблизительного веса конструкций по нормативам и таблицам.

На этапе расчета фундамента для дома второй способ выбирается чаще, сбор нагрузок ведется по приблизительным эскизам, при необходимости – с корректировкой толщины или материала конструкций, или выборе другого типа кровли, перекрытия или самого основания.

Помимо этого, способ расчета также зависит от типа выбираемого фундамента. В частности:

• При расчете нагрузок на монолитную ленту, плитный фундамент площадь подошвы может определяться исходя из нагрузки на погонный метр (а именно – путем деления суммы нагрузок на длину ленты и сравнения полученной величины с несущими способностями грунта) или методом грузовых площадей (усложненным и редко используемым, с расчетом нагрузки на определенный участок).
• При расчете нагрузки на плиту общую нагрузку просто делят на площадь основания.
• Сечение и количество свайных и столбчатых, фундаментов ТИСЭ с ростверком, чаще всего задается заранее, а расстояние между опорами рассчитывается путем деления общих нагрузок на длину несущих стен. При чрезмерном отклонении расчетной величины от предварительной шаг или сечение опор меняют и расчет проводят повторно.

Условно при расчете все нагрузки могут приниматься как равномерно распределяемые или воздействующие на определенные несущие зоны фундамента. Первый способ признан более простым и применяется чаще. Второй – требует наличия точной конструктивной схемы дома (вплоть до указанных колонн, лестниц, печей и тяжелой мебели) и знания ряда сложных формул.

Площадь и вес фундамента

Рассчитать фундамент несложно, рассмотрим конкретный пример:

Для строительства дома был выбран ленточный фундамент с подошвой в 1,5м, к этой цифре нужно прибавить 50 см, над уровнем грунта. Высота фундамента будет ровна 1,50+0,50= 2 м. Затем рассчитывается длина: (5+8)х2=26 м. Внутренняя перегородка имеет длину 5м. 26+5=31 м.

Рассчитаем объем фундамента, произведением длины, высоты и ширины. Возьмем ширину в 50 см, 0,5х31х2=31 м2. Теперь, по вышеуказанным данным, рассчитаем вес фундамента: Железобетон веси 2400 кг/м3, 31х2400=74 400 т. Опорная площадь фундамента будет 31000х50 =15 500 см2.

Для определения общего веса конструкции нужно вес дома сложить с весом фундамента и разделить на полученную опорную площадь. Так мы получим вес 1 кг/см2.

Если допустимая площадь для определенного вида грунта выше, то нужно изменять ширину платформы у ленточного, и количество столбов у столбчатого. Но при этом общий вес конструкции увеличится, поэтому расчеты нужно начинать заново.

Типы фундаментов

Чтобы выбрать конструкцию основания дома, нужно решить, каким вы хотите видеть ваш цокольный этаж. Будет ли там подвал, или вы обойдетесь без него. После этого нужно определиться с конструкцией фундамента, который может быть нескольких типов:

• Столбчатый. Он формируется путем монтирования столбов в местах пересечения стен, включая углы, на которые кладется фундамент. Используется только на неподвижных грунтах. Экономичнее ленточного, но нельзя соорудить подвальное помещение.
• Плитный. Это разновидность монолитного фундамента, его можно использовать в качестве пола. Применяется в небольших строениях, экономически затратный вариант.
• Ленточный. Этот вид частенько используется в частном строительстве. Он представляет собой полосу из железобетона по периметру всей конструкции будущего дома. Имеет фиксированный размер по всей длине. Хорошо подходит для тяжелых стен из кирпича или железобетона. Прекрасно подойдет для проектов домов с гаражами или подвалами на нулевом этаже. Обычно его делают ниже глубины промерзания грунта. Однако фундамент можно сделать и мелко заглубленным для небольших деревянных домов.
• Свайный. Этот вид фундамента применяется на неустойчивых грунтах в крупногабаритном строительстве.
• Монолитный. Используется для легких строений, не требует привлечения спецтехники.
• Винтовой. Отличный вариант для домов, расположенных на участках с высоким уровнем грунтовых вод и сложным ландшафтом.
• Плавающий. Применяется на неустойчивых и пучинистых грунтах, где невысокий уровень грунтовых вод. Защищает строение от деформации грунта.
