Как рассчитать стропильную систему крыши

Расчёт стропильной системы

Поскольку стропильная система представляет собой «скелет», состоящий из отдельных элементов, то для определения общей нагрузки на него, необходимо выяснить, какую нагрузку испытывает каждый из элементов – стропильных ног.

Для этого следует найти распределенную нагрузку на 1 погонный метр каждого стропила по формуле: Qr=A*Q, где Qr является распределенной нагрузкой на погонный метр каждого элемента (измеряется в кг/кв. м), Q – это суммарная нагрузка на 1 кв. м крыши, A – расстояние в метрах между стропилами (шаг стропил).

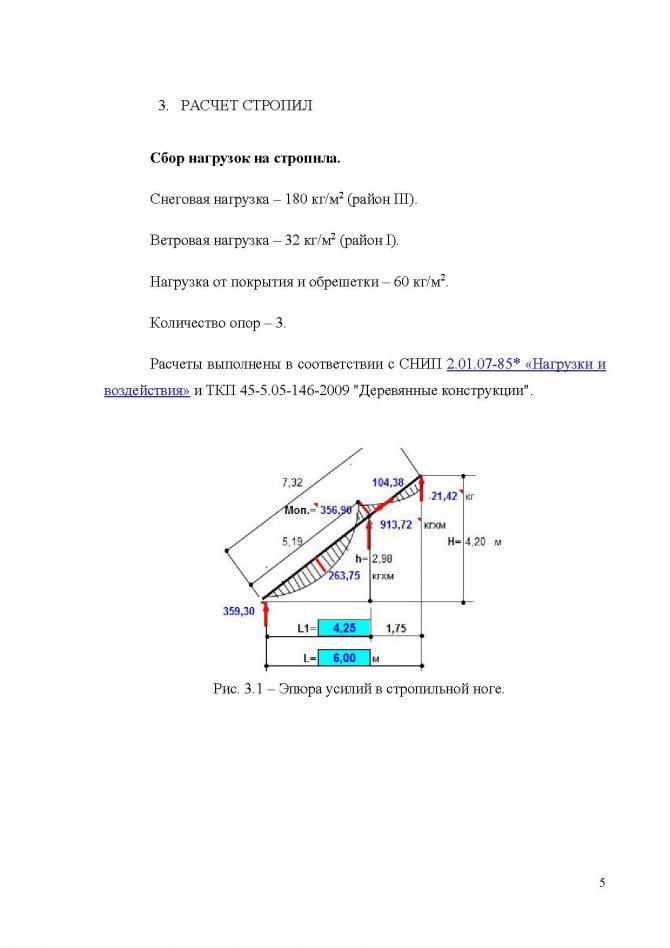

Далее следует найти максимально длинный рабочий участок на стропильной ноге (показано на рисунке):

Чтобы правильно выбрать материал для изготовления стропильной системы, воспользуйтесь таблицей размеров материалов:

Для расчета сечения стропила произвольно задайте его ширину в соответствии с номинальными размерами, а высоту найдите по одной из указанных ниже формул:

• H ≥ 8,6*Lmax*sqrt(Qr/(B*Rизг)), при уклоне крыши составляет 30° или меньше;
• H ≥ 9,5·Lmax·sqrt(Qr/(B·Rизг)), при уклоне крыши составляет 30° или больше.

Здесь Н является высотой сечения и измеряется в см, Lmax – максимально длинным рабочим участком стропила (измеряется в м), Qr – нагрузка на 1 погонный м стропила (измеряется в кг/м), В – это ширина сечения, sqrt – кв. корень, а Rизг – это сопротивление дерева на изгиб (измеряется в кг/кв. см). При этом у каждой породы древесины свой Rизг. Поскольку для строительства стропил чаще всего используют сосну, то ее Rизг составляет 140 кг/кв. см (1 сорт), 130 кг/кв. см (2 сорт) и 85 кг/кв. см (3 сорт).

Номинируемый прогиб древесины под нагрузкой всей крыши не может быть выше, чем величина L/200 (L – длина рабочего сегмента в см). Проверим, соответствует ли норме степень прогиба, доказав верность неравенства:

3,125*Qr*(Lmax)³/(B*H³) ≤ 1

Напомним, что В и Н – ширина и высота сечения соответственно (измеряются в см). Если неравенство не соблюдено, следует увеличить эти два показателя.

Для примера произведем расчет стропильной системы в доме, расположенном в Ивановской области с уклоном крыши в 36° (α), шагом стропил 0,8м (А), максимально длинным рабочим сегментом 2,8 м (Lmax). Поскольку мы использовали сосну 1 сорта, то Rизг будет составлять 140 кг/кв. см. В качестве кровельного покрытия мы взяли тяжелую и надежную цементную черепицу с нагрузкой 50 кг/кв. м.

Qr=0,8*303=242 кг/м.

Допустим, ширина доски для стропильной ноги составляет 5 см, соответственно и ширина сечения для расчета будет равна 5 см. Поскольку уклон крыши превышает 30°, выбираем формулу H ≥ 9,5*Lmax*sqrt(Qr/B*Rизг), подставляем значения и получаем H ≥ 9,5*2,8*sqrt(242/5*140).

H ≥15,6 см.

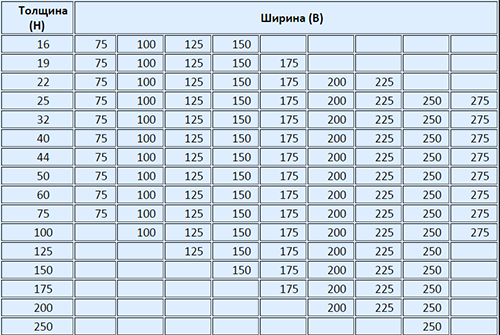

Воспользовавшись таблицей выше, подбираем доску с наиболее подходящим сечением – ее высота составит 17,5 см, а ширина – 5 см.

Теперь осталось проверить, соответствует ли величина прогиба норме. Подставляем значения в неравенство 3,125·Qr*(Lmax)³/B*H³ ≤ 1 и получаем 3,125*242*(2,8)³ / 5*(17,5)³= 0,61. Поскольку 0,61 меньше, чем 1, значит сечение стропил мы выбрали верно.

Подведем итог: в нашем домике следует устанавливать стропила шириной 5 см, высотой 17,5 см через каждые 0,8 м.

Как вы уже успели убедиться, для выполнения грамотного расчета необходимо оперировать многими величинами и в точности знать вес материалов, различные нагрузки, климатические условия и т.д

Если вы не уверены в своих силах, лучше привлечь специалиста, поскольку экономить на таком важном вопросе не стоит. В особенности если речь идет о сложных конструкциях — расчет стропильной системы четырехскатной крыши новичку сделать правильно будет чрезвычайно сложно

К счастью, сегодня можно воспользоваться автоматическими программами, которые позволяют безошибочно вычислить необходимые данные. Например, программой Аркон пользуются многие профессиональные кровельщики для ускорения процесса работы и избегания ошибок.

Расчет стропил

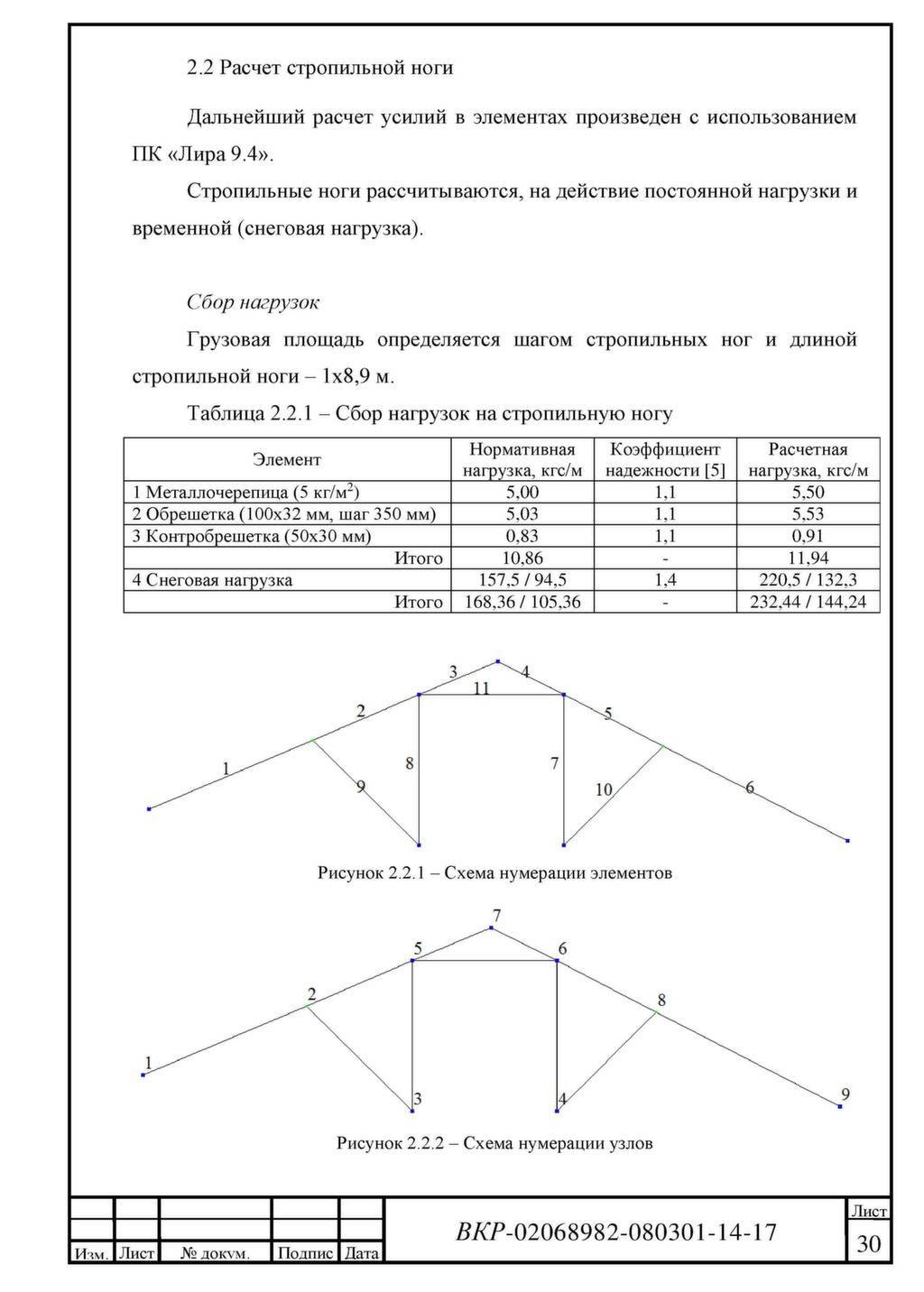

После того, как нагрузка определена, можно переходить к такому пункту, как расчет стропильной системы. Необходимо определить нагрузку на каждую стропильную ногу, чтобы понять, какое сечение должно быть у стропил, их прочность и сколько потребуется леса для стропил в каждом конкретном случае. Формула для расчета нагрузки на каждую стропильную ногу выглядит следующим образом:

Qr=A·Q,где Qr – искомая величина, измеряемая в кг/м, А – шаг стропил, измеряемый в метрах и Q – это общая нагрузка, действующая на 1 кв.м кровли, измеряется в кг/кв.м (именно данная величина была найдена в расчетах, производимых ранее). Посчитать нагрузку также можно в автоматизированном режиме, с помощью программ. Различные приложения позволяют сделать расчет сечения стропил, их количество, высоту и многие другие параметры

Важно! Производя расчет стропильной системы, всегда следует округлять параметры в большую сторону, так как это позволяет увеличить прочность кровельной конструкции

Сделать необходимые расчеты самостоятельно совсем не сложно. Конечно, если знаний в данном вопросе недостаточно, то всегда можно обратиться к специалистам. Однако, огромное разнообразие автоматизированных программ, может помочь справиться с расчетом стропильной системы без особых хлопот

Важно помнить, что от правильности производимых подсчетов зависит не только прочность и надежность крыши, но и безопасность жильцов дома

Видео по теме:

Какой тип крыши

Как рассчитать длину стропил? Этот вопрос заинтересует всех, кто самостоятельно строит дом. Но чтобы ответить на него, стоит вначале выяснить множество других параметров. В первую очередь стоит определиться с типом крыши, ведь именно от этого и будет зависеть длина ската и стропил. Самым распространенным вариантом считается двухскатная конструкция. Но и тут есть несколько вариантов, а именно:

Симметричная – это самый распространенный тип двухскатной крыши. Ее популярность обуславливается простотой конструкцией и несложным расчетом всех необходимых параметров. Еще один плюс – это равномерное распределение нагрузок на стропильную систему. Но есть и недостатки. Не очень рациональное использование площадей

Это особенно важно, если вы соберетесь сделать на чердаке жилую комнату. Большое количество острых углов создает множество «глухих» зон, рационально использовать которые невозможно.

Асимметричная

В этом случае скаты расположены под разными углами. В результате увеличивается рациональная площадь. Но и тут не обошлось без недостатков. Такая двускатная крыша требует более сложных вычислений. Если расчет стропильной системы сделать с ошибкой, то конструкция может не выдержать нагрузок, которые распределяются не равномерно.
Ломаная – это наиболее эффективная конструкция, если вы хотите сделать мансардный этаж. В этом случае стропильные ноги будут «переламываться» на определенном расстоянии от конька. В результате под крышей получится больше свободного пространства, и вся площадь будет использоваться более рационально. В этом случае рассчитать параметры стропил, в том числе и их длину, будет еще сложнее.

Можно рассмотреть и еще более сложные конструкции, например многоуровневые. Такие крыши будут выглядеть очень привлекательно. Но вот сделать расчет, а особенно возвести стропильную систему, в этом случае без помощи профессионалов будет практически невозможно. Поэтому в большинстве случаев ограничиваются тремя, вышеперечисленными вариантами двускатной крыши.

Особенность размера между стропильными балками у односкатной и двускатной крыши

От того, какой формы крыша, зависит нужен ли при монтаже запас прочности. А от этого напрямую зависит расстояние между балками стропил.

Односкатная стропильная система

Односкатная кровля более прочная и простая в сборке. Толщину стропил подбирают в зависимости от вида древесины, ее прочности и специфики, которую имеет та или иная конструкция. Шаг между ними может быть 60-140 см. Так же при расстоянии учитывается, будет ли утепляться конструкция. Если да, то шаг должен соответствовать ширине утеплителя.

Толщину стропильных балок нужно высчитывать в зависимости от ската крыши. Для небольшого наклона в 15-20º можно использовать материал сечением 50х100 мм. Для крутого ската в 45º нужны более прочные сечением в 50х150 мм.

Двускатная стропильная система

Двускатную крышу утепляют практически всегда. Поэтому ширина шага стропильных балок делается с учетом ширины утеплителя. От того каким будет шаг, зависти регулировка свеса будущей кровли. Стандартно шаг равен 1-1,2 м. Подробнее о конструкции стропильной системы двускатной крыши мы уже говорили тут.

Если выполнить расчет шага ноги каркаса односкатной или другого вида крыши неправильно, то крышу может увести, а от тяжести конструкции балки провиснут и погнутся. В таком случае простым ремонтом не обойтись, придется переделывать всю конструкцию

Поэтому так важно правильно рассчитать расстояние между ногами стропила, в зависимости от используемого материла кровли: профнастил, керамическая или металл черепица, ондулин или шифер и т.д

Как вычислить длину стропил двускатной крыши

Жёсткость конструкции стропильной системы является обязательным требованием, и её обеспечение исключает прогиб при воздействии нагрузок. Стропила прогибаются в случае допущенных ошибок в расчётах конструкции и величины шага, с которым устанавливается стропильный брус. В случае, когда данный дефект выявлен после окончания работ, необходимо укрепить конструкцию с помощью подкосов, тем самым вы увеличите её жёсткость. При длине стропильного бруса более 4,5 м применение подкосов является обязательным, так как прогиб будет образовываться в любом случае под воздействием собственного веса бруса

Данный фактор обязательно принимается во внимание при выполнении расчётов

Длина стропил зависит от месторасположения их в системе

Определение расстояния между стропилами

Стандартный шаг, с которым выполняется установка стропил в жилом доме, составляет порядка 600–1000 миллиметров. На его величину влияет:

• расчётная нагрузка;
• сечение бруса;
• характеристика кровли;
• угол наклона крыши;
• ширина материала утеплителя.

Не рекомендуется искусственно уменьшать или увеличивать шаг стропил

Определение необходимого числа стропил происходит с учётом шага, с которым они будут устанавливаться. Для этого:

1. Выбирается оптимальный шаг установки.
2. Длина стены делится на выбранный шаг и к полученному значению прибавляется единица.
3. Полученное число округляется до целого.
4. Повторно делится длина стены на полученное число, тем самым определяется нужный шаг монтажа стропил.

Площадь стропильной системы

При вычислении площади двускатной крыши требуется учитывать такие факторы:

1. Суммарную площадь, которая состоит из площади двух скатов. Исходя из этого определяют площадь одного ската и полученное значение умножают на число 2.
2. В случае, когда размеры скатов различаются между собой, площадь каждого ската находится индивидуально. Суммарная площадь вычисляется сложением полученных значений для каждого ската.
3. В случае, когда один из углов ската больше или меньше 90о, для того чтобы определить площадь ската, его «разбивают» на простые фигуры и вычисляют их площадь по отдельности, а затем складывают полученные результаты.
4. При вычислении площади не учитывается площадь дымоходных труб, окон и вентиляционных каналов.
5. Учитывается площадь фронтонных и карнизных свесов, парапетов и брандмауэрных стен.

Расчёт стропильной системы зависит от типа крыши

Например, дом имеет длину 9 м и ширину 7 м, стропильный брус имеет длину 4 м, свес карниза — 0,4 м, свес фронтона — 0,6 м.

Значение площади ската находится по формуле S = (L_дд+2×L_фс) × (L_c+L_кс), где:

• L_дд – длина стены;
• L_фс – длина свеса фронтона;
• L_c – длина стропильного бруса;
• L_кс – длина свеса карниза.

Получается, что площадь ската равна S = (9+2×0,6) × (4+0,4) = 10,2 × 4,4 = 44,9 м2.

Суммарная площадь крыши составляет S = 2 × 44,9 = 89,8 м2.

Размер двускатной кровли рассчитывают с целью определения требуемого количества кровельного материала. С увеличением угла наклона крыши увеличивается и расход материала. Запас должен составлять порядка 10–15%. Он обусловлен укладкой внахлёст. Для определения точного количества материала с учётом наклона скатов лучше всего использовать справочники.

Что влияет на угол наклона стропил

Например, наклон односкатной кровли равен порядка 9–20о, и зависит от:

• типа кровельного материала;
• климата в регионе;
• функциональных свойств строения.

В случае, когда у кровли имеется два, три или четыре ската, то кроме географии строительства влияние будет оказывать и назначение чердачного помещения. Когда назначение чердака будет состоять в хранении различного имущества, то большая высота не требуется, а в случае использования в качестве жилого помещения потребуется оборудование высокой крыши с большим углом наклона. Отсюда и вытекает:

• внешний вид фасадной части дома;
• применяемый материал кровли;
• влияние погодных условий.

Естественно, что для местности с сильным ветром оптимальным выбором будет крыша с малым углом наклона — для снижения ветровой нагрузки на конструкцию. Это относится и к регионам с жарким климатом, где зачастую количество осадков минимально. В областях с большим количеством осадков (снег, град, дождь) требуется максимальный угол наклона кровли, который может составлять до 60о. Такая величина угла наклона минимизирует снеговую нагрузку.

Угол наклона ската любой крыши во многом зависит от особенностей климата

В итоге для правильного расчёта угла наклона кровли требуется учитывать все вышеуказанные факторы, поэтому расчёт будет вестись в диапазоне величин от 9о до 60о. Очень часто результат расчётов показывает, что идеальный угол наклона лежит в пределах от 20о до 40о. При этих значениях допускается применение почти всех типов кровельных материалов — профнастила, металлочерепицы, шифера и прочих. Но следует учесть, что каждый кровельный материал также имеет свои требования к конструкции крыш.

Не имея в распоряжении размеров стропил нельзя начать возведение крыши. Отнеситесь к данному вопросу со всей серьёзностью. Не ограничивайтесь только расчётами стропильной системы, выбором её конструкции и определением действующих нагрузок. Строительство дома является цельным проектом, в котором все взаимосвязано. Ни в коем случае не следует рассматривать по отдельности такие элементы, как фундамент, несущая конструкция стен, стропила, кровля. Качественный проект обязательно учитывает все факторы комплексно. И если планируется строительство жилья для собственных нужд, то лучшим решением станет обращение к специалистам, которые решат насущные вопросы и выполнят проектирование и строительство без ошибок.

Строительство навеса

Возведение навеса позволяет обустроить летнюю кухню, веранду у дома, беседку или площадку для барбекю. Стропильную систему отдельно стоящего или примыкающего к зданию навеса чаще всего выполняют из дерева, но возможно и применение металла, особенно в сочетании с поликарбонатом.

Выбор материала зависит от назначения навеса и условий его эксплуатации.

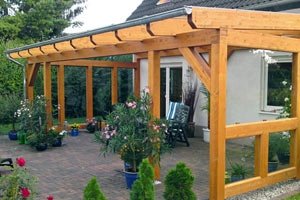

деревянный навес возле дома

Расчет сечения опор для навеса ведется с учетом нагрузок, в первую очередь атмосферных. Чаще всего конструкция навеса представляет собой кровельный скат, установленный на опорах различной высоты. Если стропила навеса должны перекрыть пролет более 4,5 метров, необходим монтаж дополнительных опор.

Верхний край навеса может монтироваться к стене здания. В этом случае схема крепления балки для опоры стропил навеса может быть различной: балка монтируется непосредственно к стене, либо примыкает к ней, уложенная на вертикальные стойки.

Основные элементы кровли

Основными элементами двускатной, как и любой другой стропильной кровли, являются:

1. Стропильная нога – основная несущая конструкция кровли. Ряд стропильных ног образует плоскость ската и передает нагрузку от обрешётки, утеплителя, кровельного материала и снега через мауэрлат на стены здания;
2. Мауэрлат – деревянный брус, укладываемый на внутреннюю грань наружных стен. Служит нижней опорой для стропильных ног;
3. Ригель – деревянный брус, располагающийся в коньке кровли. Опирается на фронтоны, но может иметь промежуточные опоры. Служит верхней опорой для стропильных ног;
4. Обрешётка – тонкие доски, которые укладываются поперёк стропильных ног под кровельный материал. Обрешётка карниза кровли должна быть сплошной, на остальной плоскости ската доски можно укладывать разреженно;
5. Карниз – нижняя часть кровли у наружных стен;
6. Конёк крыши – излом, который образуется при смыкании скатов;
7. Конёк кровли – коньковое покрытие щели, которая образуется при укладке материала кровли;
8. Кровельное покрытие – самый верхний слой кровли, может быть выполнен из металла, керамики или гибкой черепицы;
9. Кобылка – доска, продолжающая стропильную ногу для образования свеса кровли.

Стропильная система и обрешетка крыши в разрезе нагрузок

В данном пункте рассмотрена очередная составляющая постоянных нагрузок — вес стропильной системы и обрешетки. И прежде чем приступать к раскрытию вопроса, следует выделить основные элементы стропильной системы крыши:

1) Стропильная нога — важная часть стропильной системы на которой крепится обрешетка. Сечение стропильной ноги зависит того из чего она изготовлена, веса обрешетки и кровельного материала, а так же возможных снеговых и ветровых нагрузок.

2) Коньковый прогон — это формирующий верхнюю часть крыши брус, на который упираются стропильные ноги.

3) Стойка — это опирающиеся на лежни столбики, которые удерживают коньковый прогон.

4) Подкос — диагональный конструкционный элемент, предназначенный для соединения стропил и передачи от них напряжений сжатия.

5) Лежень — горизонтально расположенное бревно (брус), подложенное под основные элементы стропильной системы.

6) Мауэрлат — элемент из бруса (бревна), уложенный сверху в тех частях наружной стены, где происходит опирание стропил.

7) Обрешетка — решетчатая конструкция поверх стропил, усиливающая пространственную структуру крыши и являющаяся основанием для крепления кровельного материала.

Раскрывая вопрос нагрузок от кровли в разрезе стропильной системы особое внимание стоит уделить подбору сечения, шага стропил и обрешетки. С задачей определения оптимальных параметров стропильных ног справится простая в использовании программа «Стропила 1.0.1.»

Поэтому далее более детально будет рассмотрена тема обрешетки крыши.

Чтобы определить требуемый вид и шаг обрешетки, необходимо заранее определиться с видом кровельного покрытия:

• Обрешетку для металлочерепицы монтируют из брусков 40 (50) × 50 мм или 60 × 60 мм, которые укладываются на определенном расстоянии друг от друга. Обычно шаг обрешетки составляет 35 — 40 см (зависит от длины волны).
• Для битумной черепицы или рулонного кровельного материала делается сплошной настил из досок, влагостойкой фанеры или влагостойкой ориентированно-стружечной плиты (ОСП, OSB).
• Под кровли из крупноразмерного асбесто-цементного шифера шаг обрешетки подбирается так, чтобы под каждым листом оказалось как минимум три решетины (обычно шаг обрешетки составляет 60 см).
• Под волнистые битумные листы (ондулин) шаг обрешетки выбирается в зависимости от уклона: 45 см для уклонов от 1 : 6 до 1 : 4, 60 см для уклонов более 1 : 4, сплошная обрешетка для уклонов менее 1 : 6.
• Под кровли из малоразмерных штучных элементов (керамическая черепица) шаг обрешетки принимается таким, чтобы каждая черепица ложилась на две решетины.

Рекомендуемая толщина сплошного настила обрешетки:

Шаг стропил, мм	Толщина фанеры, мм	Толщина OSB, мм	Толщина досок, мм
600	12	12	20
900	18	18	23
1200	21	21	30
1500	27	27	37

Вес деревянной конструкции стропильной системы рассчитывается исходя из выбранного материала и его объема. Для элементов из хвойных пород дерева объемный вес 1 м³ принимается равным 500 — 550 кг ⁄ м³. Объемный вес фанеры или OSB (ОСП) ≈ 600 — 650 кг ⁄ м³.

Как произвести расчет снеговых нагрузок?

Карта снеговых нагрузок России

Снеговая нагрузка – это достаточно серьезное воздействие на конструкции кровли, так как снега на крыше может скопиться достаточно много.

Чтобы подсчитать этот параметр, можно воспользоваться формулой:

S=Sg x µ.

В этой формуле:

• S – это снеговая нагрузка,
• Sg – вес снегового покрова, который покрывает квадратный метр горизонтальной поверхности. Это значение меняется в зависимости от места расположения дома. Найти данный коэффициент можно в снип  — стропильные системы.
• µ — это поправочный коэффициент, значение которого зависит от угла наклона кровли. Так для плоских крыш, которые имеет угол наклона 25 градусов и меньше значение коэффициента – 1,0. Для крыш с углом наклона более 25 и менее 60 градусов, коэффициент составляет 0,7. Для крыши, имеющей крутые склоны, снеговые нагрузки можно не учитывать.

Пример расчета. Например, необходимо рассчитать снеговую нагрузку для кровли дома, строящегося в Московской области, причем угол наклона ската составляет 30 градусов.

Московский регион расположен в III снеговом районе, для которого расчетное значение массы снега на квадратный метр горизонтальной поверхности составляет 180 кгс/ кв. м.

180 x 0,7 = 126 кгс/кв. м.

Это расчетная снеговая нагрузка на кровлю.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров.  Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.
