Как чертить план стропил
План стропил представляет собой обозначение элементов скатной крыши, которое упускается на чертеже крыши. Стропила располагают с учетом кровельного материала, так как для различных материалов необходима разная подоснова. В случаем с металлочерепицей это между стропилами необходимо оставлять пространство в 450 см. Порядок черчения в программе AutoCAD
:
копирование плана кровли или зеркальное отображение половины кровли, если эти чертежи должны быть совмещены;
присвоение линиям кровли меньшей толщины;
параллельное смещение от коньков и ендов линий на половину от стропил (если стропила по 15 см, то смещение в программе необходимо указать как 75 мм);
после этого основной каркас готов (смотри подробнее: стропильная система дома), далее необходимо переходить к стропилам скатов, их рекомендуется вычерчивать от середины кровли, особенно, если здание симметричное (лучше разместить сразу две линии по разные стороны от линии симметрии и двигаться от них).

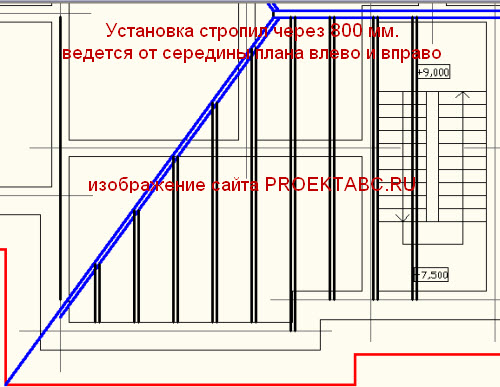

расстояние размещения стропил подбирается индивидуально с учетом особенностей крыши дома, в моей работе оно составляло до 800 мм, в местах прохождения дымоходов расстояние уменьшалось до 600.
03.11.2017
Классификация плоских крыш и особенности кровельного плана
Все плоские крыши в зависимости от выполняемых ими функций можно разделить на две группы:
- Неэксплуатируемая крыша, которая представляет собой обычный элемент строительного сооружения и выполняет обычные для крыши функции.
- Эксплуатируемая крыша, которая используется еще и как дополнительная полезная площадь. Если это крыша дома, то на ней может быть организован бассейн или газон. А если это крыша какого-то подземного строения, то наверху могут располагаться автостоянка, кафе, парк и пр. Понятно одно, что такая плоская кровля будет испытывать совершенно иные нагрузки, нежели неэксплуатируемая.
Эксплуатируемая крыша с уютной террасой
В зависимости от особенностей монтажа и используемых материалов также выделяют два типа крыш. В соответствии с этим и пирог плоской кровли в каждом случае будет иметь свои особенности:
Традиционный метод
Традиционный способ, при котором самым верхним слоем является гидроизоляция. Именно она в этом случае подвергается температурным, физическим и механическим нагрузкам.
Роль несущего основания могут выполнять железобетонная плита, специальный усиленный профилированный стальной лист или кровельные сэндвич-панели. Необходимого уклона добиваются обычно посредством бетонной или керамзитобетонной стяжки. Иногда укладывается пенополистиролбетон или шлак.
Следующий слой – барьер для пара, предотвращающий попадание испарений из расположенного внизу помещения на утеплитель. В результате этого он всегда остается сухим. Для пароизоляции используется толстая пленка из полиэтилена или полипропилена. Ее полосы должны располагаться перпендикулярно наклону поверхности и перекрывать друг друга на стыках. Иногда в качестве защиты от пара выбирается битумная мембрана.
При традиционном расположении слоев гидроизоляция становится наиболее уязвимым местом
Затем укладывается теплоизоляционный материал. Обычно используется минеральная базальтовая вата, отличающаяся хорошей устойчивостью к сжатию, паропроницаемостью, пожаробезопасностью и низкой теплопроводностью. Первый ее слой (70-200 мм) будет выполнять функцию утеплителя, а второй (40-50 мм) – распределителя нагрузок. А вообще толщина этого слоя рассчитывается в соответствии с климатическими условиями региона.
Для перераспределения давления слой теплоизолятора иногда покрывается цементно-песчаной стяжкой, которую дополнительно армируют металлической сеткой для предотвращения растрескивания.
И, наконец, финишный слой – гидроизоляция, в качестве которой неплохо зарекомендовали себя специальные жидкие мастики, образующие подобный резине слой, наплавляемый рубероид и кровельные мембраны.
Чем же хороши последние? У них огромный срок службы, они способны пропускать пар наружу. Кровельные мембраны отличаются несложностью монтажа и при соблюдении технологии образуют прекрасное водонепроницаемое покрытие.
Инверсионный способ, когда слой теплоизоляции расположен поверх гидроизоляционного материала, который здесь выполняет еще и функцию пароизолятора. Это наилучший вариант для монтажа эксплуатируемых кровельных конструкций. Пирог плоской кровли, выполненной инверсионным способом, будет различным в зависимости от того, чем задействована крыша (бассейн, пешеходная зона, газон, парк и пр.). Но в любом случае поверх бетонного основания выполняется монолитная стяжка для выравнивания его поверхности. Следующий слой – гидроизоляционный материал, который в будущем оказывается надежно защищенным от воздействия любых факторов внешней среды. Затем все это укрывается теплоизолятором, поверх которого, если, к примеру, крыша будет служить пешеходной зоной, на песчано-цементную смесь укладывается тротуарная плитка.
Инверсионным методом может быть выполнена плоская кровля подземной автостоянки
В проекте любого здания с плоской крышей одним из обязательных пунктов должен быть план кровли плоской крыши. Это необходимо не только для улучшения эстетических качеств сооружения, но и для повышения функциональных способностей будущей кровельной конструкции. Помимо точного расчета количества всех необходимых материалов план включает в себя непосредственно технологию проведения работ, схему системы водоотведения, особенности выполнения разуклонки, вентиляции и прочие моменты.
Как создать план плоской кровли
Строительство – дело точное. Здесь нельзя серьезно ошибаться, ведь это может привести к серьезным последствиям. Поэтому любой чертеж принято делить на примитивные фигуры и дальнейшие расчеты осуществлять именно по ним.
Если рассматривается сложная скатная крыша, то она распределяется на прямоугольные участки. В местах сопряжения плоскостей прочерчиваются ендовы и коньки. Стоит понимать, что это всего лишь рисунок и нельзя серьезно относиться к выходящим за его пределы линиям. Грамотный чертеж всегда должен включать в себя проекцию объекта со всех сторон, где показывают важнейшие элементы.
На сегодняшний день мало кто занимается чертежами от руки. В сети давно полно программ для быстрого создания или редактирования того, или иного проекта. Такими средствами обладают практически все проектные бюро.
План плоской кровли по нормам чертежного дела в обязательном порядке должен включать в себя координатные оси, к которым привязаны основные стены. Благодаря этому вы без проблем можете представить здание в пространстве.
Для того, чтобы чертеж хорошо читался необходимо сделать следующее:
- Все основные и важные части здания обводятся жирной линией
- Контуры основных несущих стен должны указываться на плане кровли
- Когда производится деление здания на прямоугольники, то под каждым из них необходимо изображать кровлю заново
- Коньковые проекции выделяются особыми линиями
- Обозначаются ендовы
Помимо этого, на плане в обязательном порядке должно указываться расположение вентиляционных и дымоходных каналов, а при наличии слуховых окон указывают и их.
Благодаря отметкам, указывающим направления разуклонки на плоских крышах можно организовать водосточную систему на листке бумаги, а затем уже приступать к непосредственному устройству.
Как правило, все значения, указанные на чертежах показывают реальные значения без масштабирования. Это позволит более безошибочно представлять себе ту или иную деталь.
Качественно составленный чертеж должен идти вместе с узлами соединений разнообразных деталей. Вот наиболее важные из них:
- Коньковый узел и места крепежа стропильных ног между собой и другими деталями системы
- Стыковка подкосов, стоек с основными элементами. То же касается других аналогичных деталей
- Крепеж стропильных ног к мауэрлату
Дабы позволить заказчикам оценить все прелести эстетики и богатство здания необходимо уже на чертеже указывать некоторые моменты. Одним из них является кровельный эскиз. Он подчеркивает именно эти параметры.
Места врубки – необходимые элементы, которые должны указываться на чертеже или плане. Интересным моментом являются их параметры и фактические размеры.
При самостоятельной работе над чертежом необходимо соблюдать некоторые правила, касательно их оформления:
- Пересечение двух скатов, как правило, образует ендову или конек, поэтому такие места необходимо выделять толстой линией. Их проекция в обязательном порядке должна делить части прямоугольника ровно пополам
- На двухскатной крыше, у которой свесы параллельны, конек будет также являться таковым по отношению к ним. Коньковая линия должна находиться идеально посередине кровли без какого-либо смещения
- Чертеж плоской крыши существенно проще скатной. На ней отсутствует большинство узлов и сложных стропильных систем. Также на плоскости вы не найдете ендов и коньков
ВАЖНО: Без надлежащей подготовки ни в коем случае нельзя чертить здание самостоятельно. Этим могут заниматься обученные специалисты проектного бюро
Для качественного плана вам понадобится иметь понимание в основах строительной деятельности и хорошо разбираться во всех материалах.
Плоская крыша является одним из самых дешевых кровельных решений. Ее обустройство обойдется вам куда меньше даже по сравнению с двухскатной. Благодаря современным кровельным покрытиям вы можете создать качественный защитный слой, который будет исправно выполнять свои функции на протяжении длительного периода. Кроме того, у вас появится возможность обустроить получившуюся плоскость под свое усмотрение.
Оценок 0

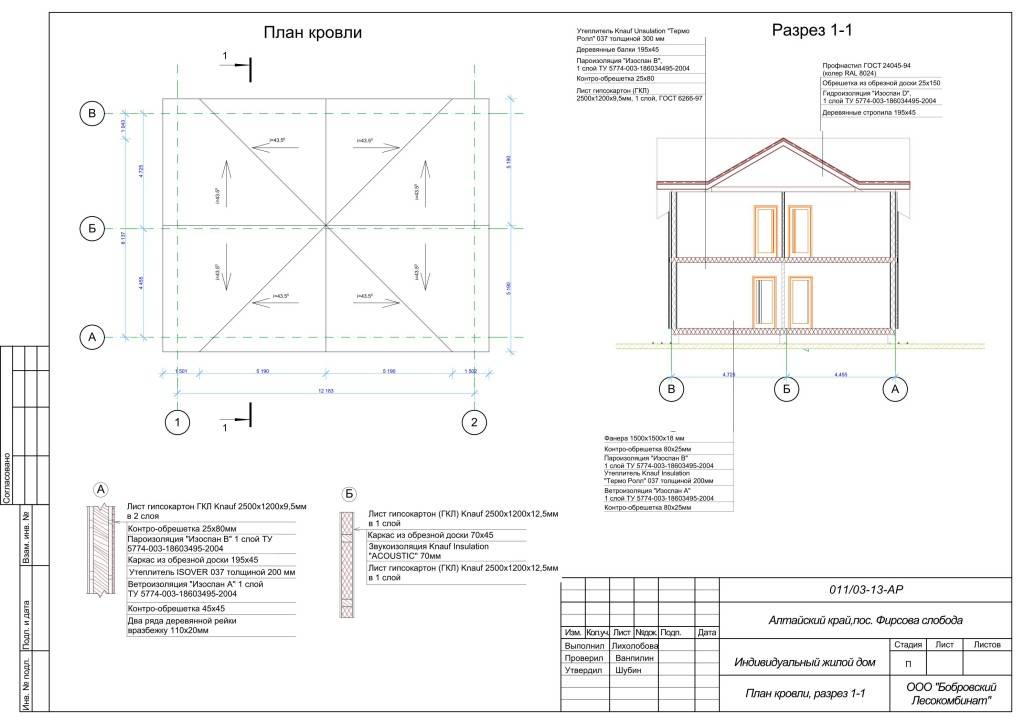

План кровли – это часть полноценного проекта строящегося дома, по которому видно, что, как и в каком порядке требуется делать. Благодаря наличию такой документации, экономится время, упрощается сам процесс проведения работ и заранее рассчитываются затраты стройматериалов. В статье рассмотрено, какие сведения должны быть в плане кровли, в зависимости от используемого типа крыши.
Основные детали плана крыши
План двускатной кровли – чертеж либо рисунок, где схематически детально изображены конструктивные элементы крыши в нескольких проекциях. Чертеж двухскатной крыши составляется с учетом соблюдения всех этапов работ, согласно которого в будущем и происходит ее возведение. Схема может отображать:
- используемые брусья для обрешётки;
- стропилины и балки;
- схему укладки теплоизоляции и гидроизоляции;
- схема размещения покрытия кровли;
- места дополнительных креплений;
- система вентиляции, дымохода и вентиляции.
Тип крыши может быть абсолютно любой: односкатный, двускатный, много скатный, вальмовый либо шатровый. Для каждого типа и проекта строения используется различный строительный и кровельный материал, способный обеспечить надежное и прочное покрытие. На фото представлен чертеж кровли рабочего проекта дома.
В состав чертежа в обязательном порядке должна входить расчетная часть стропильной системы. Такая информация позволит понять способность максимальной нагрузки, которую может выдержать крыша. Помимо расчетов схема кровли должна иметь план:
- ливневой канализации;
- места соединения скатов;
- площадь используемого комплекса;
- схему примыкания крыши к парапету, в том числе без прижимного профиля;
Формулы и определения
Самый простой вариант расчета – это определить площадь односкатной крыши с любым уклоном. Дома с подобного рода кровлями, обычно покрывают простыми материалами, а наиболее распространенная форма – прямоугольник. Чтобы посчитать площадь крыши нам понадобится знать длину ската и его ширину, которые следует перемножить между собой с заранее определенным расчетным коэффициентом.
Не следует забывать, что к площади односкатной крыши дома следует добавлять значение площади свеса ската, которое обязательно для крыш подобного типа.
Для расчета площади двускатной крыши дома, необходимо учитывать значительно больше значений и факторов. Так, для ската длиной в 6 погонных метров и коньком 9,5 погонных метров, формула расчета примет следующий вид: длину конька следует умножить на длину ската и умножить на количество скатов (в нашем случае 2). Если понадобится рассчитать количество металочерепицы для этой крыши, тогда следует предварительно определиться с габаритами одного листа кровельного материала. Формула, которая позволит посчитать количество листов металочерепицы, имеет следующий вид: длину конька делят на ширину листа кровли и округляют к большему значению
Для проведения подобных расчетов важно хорошо знать геометрические параметры крыши дома и геометрические параметры кровельного материала
Основные элементы, из которых состоит каркас двухскатной крыши
Стропильная система двухскатной крыши под строительство дома из бруса состоит из: стропильной ноги, мауэрлат, кобылки, конька, подкосов, стоек и обрешетки. Для того, чтобы собрать крышу своими руками, нужно представлять конструкцию полностью. Подробнее о каждом элементе поговорим ниже.
Мауэрлат
Мауэрлат- это основная несущая часть конструкции каркаса двускатной крыши. Состоит она из бруса, располагающегося по всему периметру дома, на несущих стенах. Под строительство дома из клееного бруса или другого вида пиломатериалов крепится при помощи привязки и металлических скоб.
Через мауэрлат нагрузка со всей стропильной системы переходит на несущие стены дома. Размер мауэрлата для деревянного дома подойдет 100х100 мм или 150х150 мм. Используют для этого узла хвойные породы древесины. Перед укладкой брус обрабатывают антисептиком и гидроизолируют при помощи битумной ленты.
Стропильная нога
Из стропильных ног собирается основной контур будущей крыши. Для каркаса крыши деревянного дома используют материал сечением 50х150 или 100х150 мм. Укладываются стропильные ноги в форме треугольника. На стропильных ногах держится вся система, и от качества материала зависит, выдержит ли крыша ветровые и снежные нагрузки.
Вес всей конструкции крыши через ноги передается на мауэрлат. Стропильные ноги монтируют с шагом 60-120 см, в зависимости от тяжести и крепления будущей кровли. Чем она тяжелее, тем чаще шаг монтажа ног стропильной системы.
Конек
Конек — это соединительная балка двух стропильных частей ската в верхней части. Он монтируется строго горизонтально на соединении ног.
Для деревянной двускатной крыши в качестве конька используют брус сечением 100х100 мм. Его предварительно обрабатывают антисептиком.
Кобылка
Кобылка в стропильной системе
Кобылка — это элемент, который играет роль свеса крыши. Эту часть крепят к стропильной ноге, если ее длины не хватит для формирования свеса минимум 200 мм. Если стропильной ноги хватит, то можно не монтировать кобылку.
Для монтажа используются доски меньшего размера и сечения, чем ноги. Кобылка делает монтаж каркаса проще, так как балки для ног уже не нужны большой длины. Если крыша собирается своими руками, то специалисты рекомендуют выбрать именно такой вариант.
Лежень
Это брус, который располагают на внутренних несущих стенах сруба горизонтально. На лежень приходиться основная нагрузка от стоек стропильной системы, а он передает ее несущей стене.
В монтаже используется материал сечением в 100х100-150х150 мм.
Стойки
Стойки крепятся вертикально от конька к внутренней несущей стене. Для их изготовления используют материал сечением 100х100-150х150 мм после расчетов. В стропильной системе они играют роль перераспределения нагрузки от конька к несущей стене.
Затяжки
Затяжки, соединенные с ногами каркаса, имеют форму треугольника. Это крепежный элемент в системе. Именно благодаря затяжкам ноги не разбегаются в разные стороны под давлением конструкции и кровли.
Подкосы
Подкосы состоят из кусочков досок, монтированных под углом. С помощью подкосов нагрузка от стропильных ног перераспределяется к несущим стенам. В соединении с затяжками подкосы образуют фермы. Ферма состоит из нескольких подкосов и одной затяжки. Используют фермы для передачи нагрузки, если пролеты слишком большие.
Обрешетка
Устройство обрешетки крыши
Если кровля будет рулонная, например битумная, то вместо досок в качестве обрешетки используют листы фанеры или OSB. Так подложка под кровлю приобретает жесткую и ровную поверхность, по которой легко раскатать тот же рубероид.
Все перечисленные части каркаса двухскатной конструкции перед монтажом просушивают и обрабатывают антисептическими пропитками, делать это можно своими руками. В противном случае стропильная система быстро загниет.

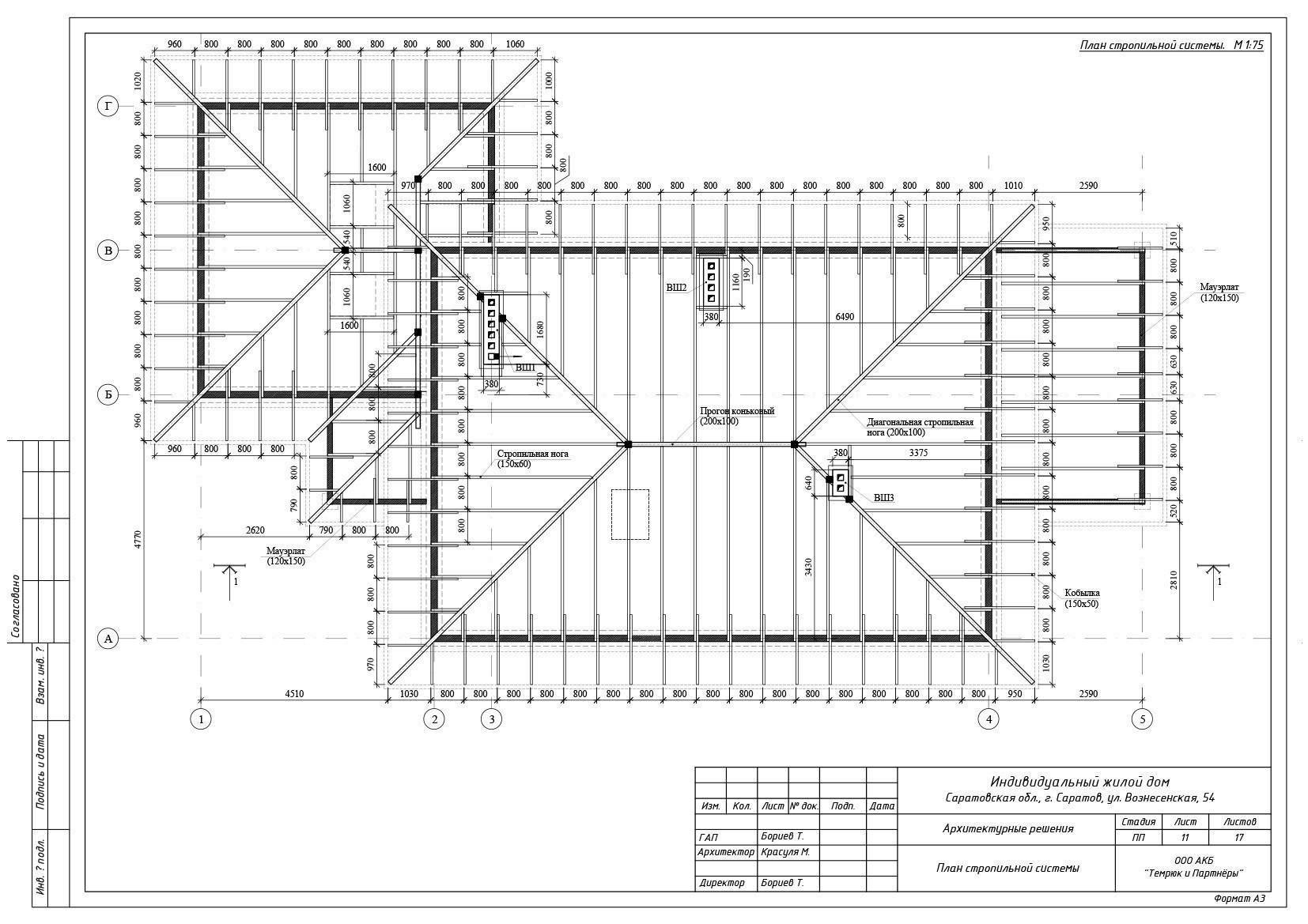

План стропил

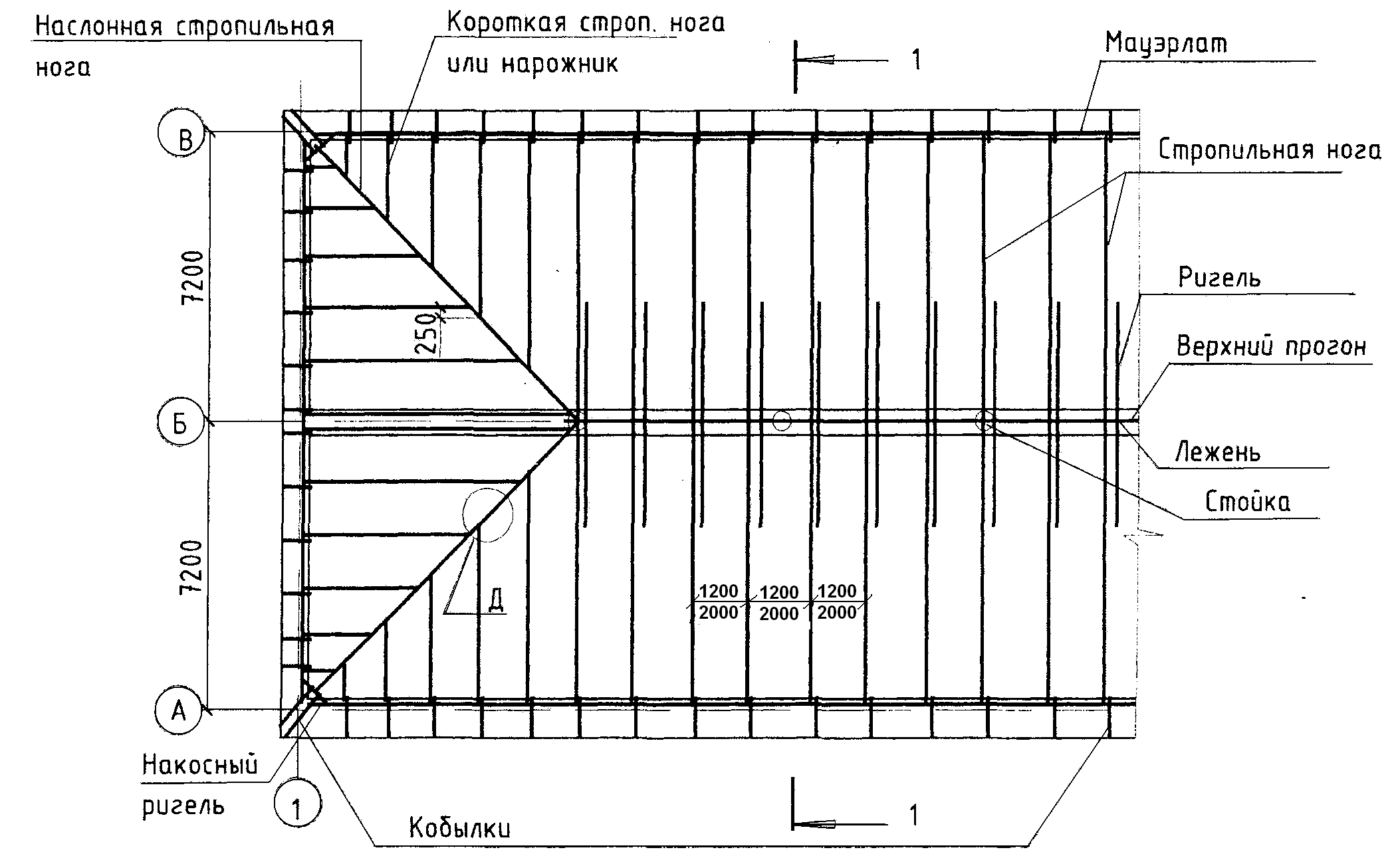

На плане стропил (рис. 28) толстой линией выделяют элементы стропил: стропильные ноги, ригели, подкосы, прогоны, стойки и т. п. Контуры стен показывают тонкой сплошной линией, а контуры кровли — штриховой. На плане стропил указывают размеры между осями стропил, расстояния до печных и вентиляционных труб. Размерами стропила привязывают к разбивочным осям. Так, например, ось крайней левой стропильной ноги расположена на расстоянии 80 Мм от разбивочной оси 1 (см. план стропил).

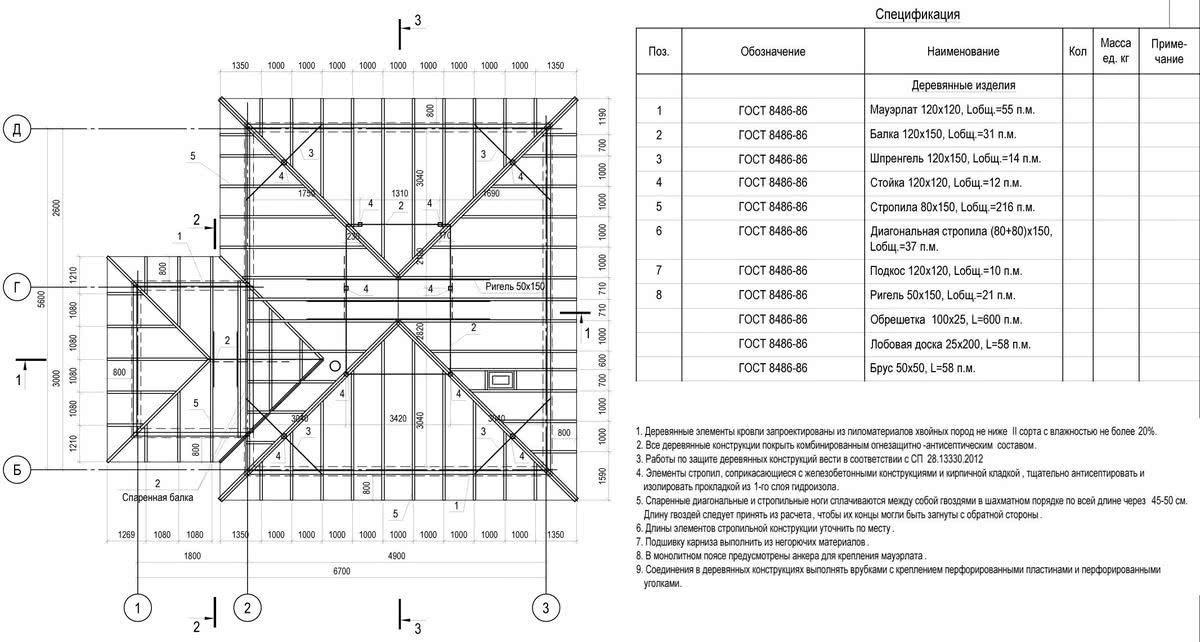

План стропил на строительных чертежах
Помимо плана обычно выполняют еще продольный и поперечный разрезы стропил (см. разрезы 1—/ и 2—2). На всех этих чертежах обозначают марки элементов стропил и дают ссылки на конструктивные детали, кроме того, наносят в необходимых местах высотные отметки.
Так, например, на рис. 28 показаны детали 1, 2, 3 и 4 Стропил. Обычно в проектах зданий подобные конструктивные детали выносятся в отдельную часть проекта. На чертеже стропил помещают спецификацию, в которой перечисляют все элементы стропил, указывают их сечение, длину и количество.
Посмотрите еще раз на рис. 28 и ответьте на поставленные вопросы.
1. Назовите максимальное и минимальное расстояние между стропилами.
2. Определите марку, сечение и длину стропильной ноги.
3. На каком расстоянии друг от друга прибиваются бруски обрешетки? Чему равно сечение этих брусков?
4. Какого диаметра и длины применяются гвозди для сборки стропил?
5. Найдите на разрезе 2—2 И на деталях элемент стропил марки 304. Назовите элементы и марки стропил, к которым крепят элемент 304.
В том случае, если на крыше здания имеются какие-либо надстройки, фонари, вентиляционные устройства, антенны, внутренние водостоки и т. п., а также в тех случаях, если имеют одинаковый уклон, линии их пересечения проектируют на плане в виде биссектрис углов между свесами крыши.
Если крыша многоскатная и здание в плане имеет сложную форму, выполняют отдельно чертеж плана крыши.
На планах крыши показывают линии пересечения скатов, которые носят названия: конек, ребро, ендова (рис. 29, 30).
В зданиях, у которых свес крыши по всему периметру здания расположен на одном уровне, линии пересечения скатов могут быть построены на основании одного очертания здания в плане. Для этого план крыши делят на ряд прямоугольников (см. рис. 30). Из всех выступающих и входящих углов проводят биссектрисы, в данном случае линии, идущие под углом 45°. По точкам пересечения биссектрис намечают линии конька крыши. После этого части бессектрис, не разделяющие двух различных скатов и лежащие в плоскости одного и того же ската, убирают. В окончательном виде план крыши показан на рис. 30.
Если свесы крыши здания расположены на разных уровнях, то для построения плана крыши необходимо пользоваться чертежами фасадов здания, так как в зависимости от формы фасада меняется план крыши. На рис. 31 приведены два здания, имеющие одинаковые очертания в плане, но различные фасады, а следовательно, и разные планы крыши.
На планах крыши показывают также парапеты, фонари (проемы в крышах, предназначенные для освещения или вентиляции — аэрации зданий), деформационные швы, воронки и желоба внутреннего или наружного водостока, слуховые окна, трубы, дефлекторы (вентиляционные устройства), различные местные сооружения на кровле: пожарные лестницы, антенны и т. п.
На планах крыши многопролетных производственных зданий, имеющих аэрационные или световые фонари (рис. 32), показывают профиль крыши, используя для этого наложенное сечение, которое совмещают с планом крыши путем поворота его справа налево или снизу вверх. Сечение обводят толстой линией со штриховкой. На плане крыш обозначают разбивочные оси, указывают размеры между осями, уклоны скатов (в процентах или отношением катетов), а также марки конструктивных элементов и деталей. Направление ската (уклон) можно показать стрелкой.
Выбор типа крыши – основные отличия плоской кровли от скатной
Многие думают, что набросали план кровли плоской крыши, чертеж нарисовали и можно строить. Но все не так просто, как кажется. Параллельно нужно позаботиться о схемах, на которых будет указанно рекомендуемые материалы для паро-, тепло-, гидроизоляции. Кроме того, нужно определиться с кровельным материалом. Только после этого можно делать покупки.
Особенности скатных крыш
Скатная кровля это конструкция, которая состоит из многих важных деталей, таких как стропила, конек, мауэрлат, подкос, обрешетка.
В основе такой крыши чаще всего находятся деревянные каркасы. Очень редко используют металл. Покрытие каркаса многослойное, но при этом используются разные кровельные материалы. Кроме того, преимущество скатного вида кровли в том, что по весне растаявший снег свободно соскальзывает.
Чем больше угол уклона, тем меньше на крыше будет скапливаться снега, но при расчетах надо учитывать парусность
Очень часто строители отдают предпочтение двускатным крышам. Дело в том, что именно этот вид использовался с деда-прадеда и считается самым надежным. Но в современном строительстве применяется несколько видов крыш, и при этом успешно.
Основные виды крыш следующие:
Односкатная кровля
. В этом случае все зависит от уклона. Чем больше угол – тем выше строится одна из сторон здания. Такой вид покрытия применяют довольно часто для построек хозяйственного назначения.
Двускатная
. Этот вид кровли остается самым популярным. Особенно этот вариант можно встретить в деревнях. Здесь благодаря двускатному покрытию над домом образовывается чердачное помещение, которое иногда оборудуют под дополнительную комнату, но чаще всего применяется в качестве хранилища старых вещей.
Многоскатная
. Этот вид крыши очень сложный в конструировании, поскольку он в себя включает создания нескольких ендов и коньков. В большинстве случаев под это определение подходят многие конструкции, которые трудно описать и при этом во время строительства не соблюдаются общепринятые нормы.
Вальмовая крыша
. Этот вид предназначается для больших домов, поскольку создается как четырехскатная кровля.
Полувальмовая
. Это разновидность вальмовой, с той разницей, что торцевые плоскости значительно короче. Таким образом это покрытие напоминает двускатную крышу.
Усложненный вариант полувальмовой крыши – с учетом размещения под ней мансардного этажа
Многощипцовая
. Под это определение попадает несколько видов крыш. Применяется она в частности для тех зданий, которые строятся в квадратно или многоугольной форме.
Особенности плоских крыш
Считаются самыми простыми в изготовлении. Их долгое время не признавали, так как кровельные материалы, применявшиеся еще несколько десятков лет назад, не могли гарантировать сохранность крыши больше чем на 2-3 сезона. Но на сегодняшний день ситуация значительно изменилась и в европейские страны первыми оценили все прелести этого вида крыши.
С разработкой новых кровельных материалов плоские кровли становится более популярными. Они очень удобны для установки на них индивидуальных бассейнов, зон отдыха, мастерских.
Основными отличиями скатной крыши от плоской можно назвать следующие моменты:
Плоские крыши делятся на два вида: эксплуатируемые и неэксплуатируемые
. При этом разница между ними в том, что на эксплуатируемых допускается присутствие людей и здесь же могут находиться тяжелые предметы. В то же время на неэксплуатируемые покрытиях нежелательно что-либо ставить, а во время обслуживания применяют специальное снаряжение, чтобы нагрузка равномерно распределялась по наибольшей площади.
Плоские крыши можно применять
как на производственных зданиях, так и на жилых. В большинстве случаев на таких кровлях используются только такие материалы, которые ложатся ровным ковром, например, битумные, полимерные, битумно-полимерные покрытия или мастики.
Плоская крыша – это своего рода «пирог»
, который состоит из слоев паро-, тепло- и гидроизоляции. В основе такой кровли может лежать бетон, метал, дерево.
Из чего состоит крыша?
Основными элементами крыш, принимающими нагрузки извне и передающими их стенам, являются стропила. Их можно приобретать комплектно на деревообрабатывающем предприятии или изготавливать на месте из доски или бруса. В частности, для сборки каркаса крыши небольшого дома с пролётом до 6 м часто применяют сдвоенную доску 50х150 мм либо древеснополимерные двутавровые балки.
Деревянные стропильные ноги изготавливаются из бруса или доски, сечение которых зависит от расчетной нагрузки на конструкцию
Стропила раскрепляют изнутри диагональными связями, а затем обвязывают доской 25 мм, используя в качестве крепежа гвозди или болты. При большой площади крыши, а также в регионах со значительной снеговой нагрузкой каждая стропильная ферма должна быть усилена внутренними раскосами. Места примыкания элементов друг к другу фиксируются либо дощатыми накладками, либо стальными пластинами.
Стропильная ферма
Основные части стропильной системы
Разновидности стропил
Все деревянные конструкции для строительства изготавливаются согласно ГОСТ Р 56705-2015. В нём же даны определения видов стропил, которые могут применяться в тех или иных типах кровель.
Таблица. Основные виды стропил.
| Внешний вид и местоположение стропила | Характеристика элемента |
|---|---|
Висячие стропила | Висячими стропилами называют наклонные элементы, не имеющие опоры сверху, а опирающиеся только на мауэрлат по концам. Снизу они соединены затяжкой, воспринимающей распорные нагрузки. |
Наслонные стропила | Наслонные стропила опираются не только на стены здания, но и на вертикальные подстропильные стойки по центру. |
Накосные стропила | Накосными называют диагональные стропила, образующие границы в тех местах, где одна плоскость крыши переходит в другую. Эти элементы присутствуют только в каркасах вальмовых крыш. |
Нарожник | Нарожником называют укороченное стропило, поддерживающее участок крыши между двумя накосными стропилами. |
Все остальные элементы кровельных каркасов монтируются лишь для обеспечения устойчивости стропилам и присутствуют в системе не всегда.
Некоторые элементы монтируют только для обеспечения устойчивости
В двухскатных крышах обычно применяются наслонные стропила, соединяемые вверху либо внахлёст, либо с помощью деревянных или металлических накладок. Если их длина превышает 4 метра, прямой угол, образуемый затяжкой и стойкой, усиливают подкосом. Снизу стропила крепятся к мауэрлатным балкам, смонтированным по периметру стен, с запилом или без него, и фиксируются стальными уголками, скобами или пластинами, с усилением соединения упорным бруском.
Крепление стропил к мауэрлату
В домах с мансардами наслонные стропила обычно не применяют, так как центральные опоры будут мешать комфортной эксплуатации помещения. Поэтому здесь в каркасе крыши обычно проектируются висячие стропила, вместе с затяжкой образующие прямолинейную треугольную ферму. При необходимости их усиливают с двух сторон вертикальными пространственными рамами, состоящими из лежней снизу, прогонов сверху и соединяющих их стоек, которые на фото снизу играют в интерьере роль зонирующего элемента.
Интерьер мансарды в деревянном доме
Деревянные балки на мансарде
Стропила часто оставляют на виду
Эти рамы могут образовывать стенки мансардного помещения и зашиваться доской или любым листовым материалом. Что касается самих стропил, то их, вместе с усиливающими элементами, нередко частично или полностью оставляют на виду с целью использования в дизайне помещений.
Виды кровельных материалов
Формы и виды крыш частных домов
На этапе проектирования следует подобрать правильную конструкцию крыши, исходя из формы дома и его предназначения. Крыши разделяются на виды, которые отличаются количеством вальм и скатов. Основные виды крыш, которые бывают в современном строительстве:
Односкатная – простота конструкции и сравнительная дешевизна выполнения делает этот вид крыши популярным. Используется для хозяйственных построек, складов и гаражей. Редко – для частного дома.
Двускатная – классический вариант крыши, который состоит из двух частей. Дает возможность оборудовать чердак.
Плоская – используется в основном в климатическом поясе, где предусматривается небольшое количество осадков. Иначе вода будет скапливаться на поверхности кровли и протекать в дом.
Вальмовая кровля – ее еще называют четырехскатной. Отличается сложной конструкцией и высокими эксплуатационными характеристиками.
Полувальмовая, датская крыша может быть двускатной (мансардной) или четырехскатной.
Шатровая – разновидность вальмовых крыш для частных домов, по конструкции напоминает шатер. Отличается простотой монтажа и высокой функциональностью.
Многощипцовая – состоит из щипцов, множества ендов, фронтонов и блоков. Обеспечивает естественный стек дождевой и талой воды.
Купольная или конусная крыша используется в основном на круглых и многогранных зданиях.
Крыши сложной комбинации – устанавливаются в частных домах на два этажа, имеющие пристройки и хозяйственные помещения. Монтаж такой кровли под силу только опытным специалистам.
