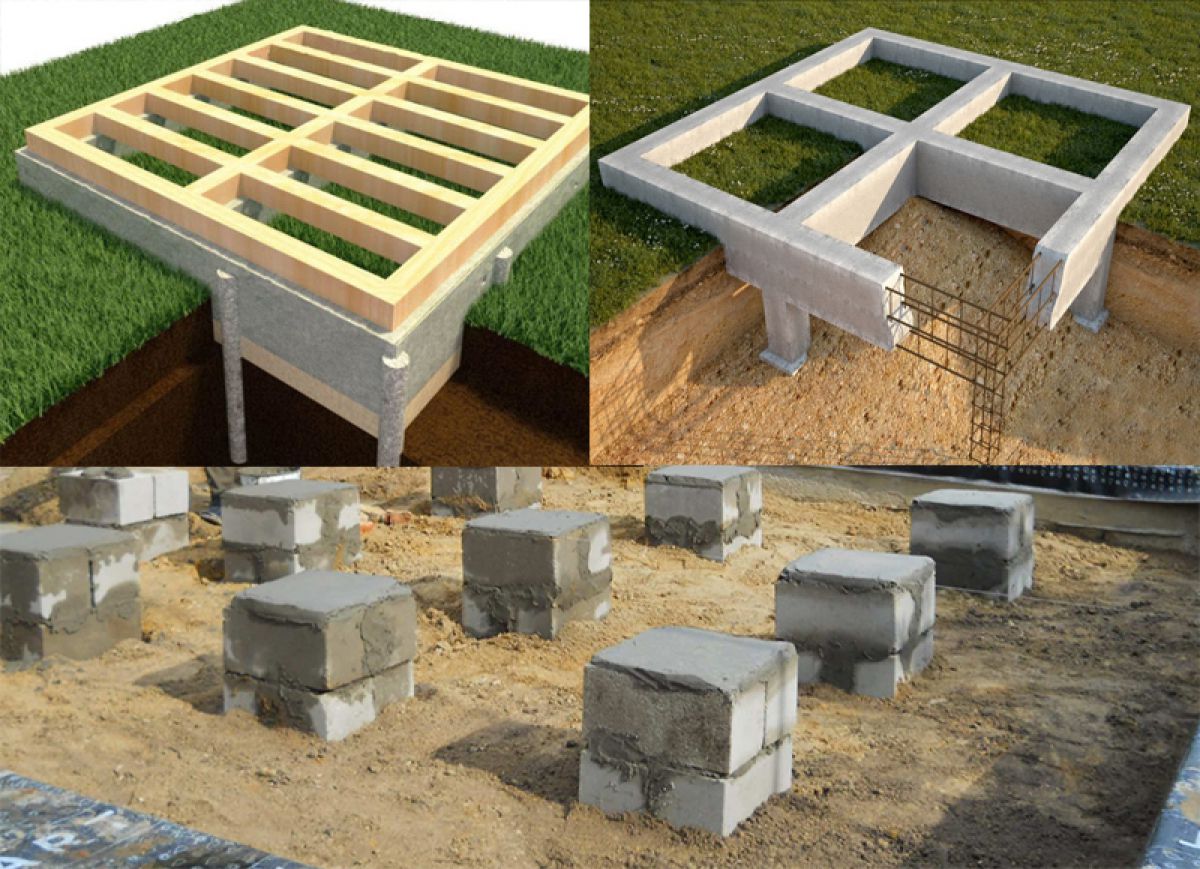

На какой фундамент лучше ставить каркасный дом

Работа с грунтом под ленточный фундамент

Глубина траншеи под дом

Глубина траншеи под зависит от многих факторов. Первый из них – это тип здания, его габариты и массивность. Для каркасно-щитового дома нет необходимости делать глубокую траншею, под такой тип строений подготавливаются мелкозаглубленные фундаменты. Если стены дома кирпичные, то тут глубину необходимо делать сантиметров на 20 ниже. Тенденция довольно понятная: чем массивнее здание, тем надежнее должен быть фундамент, а значит, необходимо делать глубже котлован.

Схема видов ленточного фундамента.

Вторым фактором, влияющим на глубину траншеи, является климат. В северных широтах в зимний период грунт промерзает довольно глубоко, так вот в этом случае ленточный фундамент необходимо заглубить ниже точки промерзания почвы. В частности, если в доме планируется делать подвал или иное помещение, то фундамент должен стоять на 20-25 сантиметров ниже уровня промерзания.

Учитывать необходимо и такие факторы, как состав почвы и масса перекрытий. Кроме того, для внутренних стен дома можно проектировать немного меньше, им достаточно глубины в 40-50 сантиметров.

Еще стоит помнить, что ленточный фундамент выгоден своей дешевизной, но предназначен прежде всего для легких конструкций и надежных грунтов. Если вы не уверены в грунте или строите дом из тяжелых материалов, то остановите свой выбор на фундаменте другого типа.

Рытье траншеи вручную или с помощью экскаватора?

Основные работы по работе с грунтом выполняют с помощью экскаватора, особенно если почвы имеют высокую пластичность благодаря высокому содержанию глины и влаги. Такая работа должна быть поручена профессиональному экскаваторщику, самостоятельно лучше не пытаться. Работу по выкапыванию котлована лучше всего проводить в сухой сезон (летом или ранней осенью), когда в почве содержится минимальное количество влаги. А влажный грунт требует к себе большего внимания и усилий по удалению и транспортировке. К тому же, стоит помнить, что в зимний период стоимость услуг экскаватора стоит вдвое больше. Поэтому именно весной лучше всего начинать строительные работы.

Схема устройства под фундамент.

Прежде чем приступить к рытью котлована под ленточный фундамент, необходимо оценить обстановку на участке, нет ли поблизости других строений или их остатков. Если такие объекты присутствуют, то траншею необходимо сделать процентов на 20-25 глубже основания фундамента этих строений. Стоит углубить котлован на 5%, если он строится на месте старого. Это делается для того, чтобы снизить нагрузку на фундамент и предотвратить его преждевременное разрушение.

Траншею под ленточный фундамент можно выкопать и вручную. В этом случае стоимость работы будет ниже, но и качество работы и скорость также будут ниже. Лучше использовать ручной труд при разработке грунта лишь в некоторых случаях, когда требуется тонкая и аккуратная работа, под некоторые виды коммуникации, при сыпучих грунтах и т.д.

Выравнивание основания песком

Если вам необходимо выровнять территорию, если грунт у вас на участке проблемный, неоднородный и непредсказуемый, то советуем сделать защитную песчаную подушку. Для ленточного фундамента песчаная подушка под опалубку должна быть высотой примерно в 40-50 см. Но этой цифры подушка должна достигнуть только после тщательной утрамбовки. Чем толще будет подушка, тем меньшей деформации можно ожидать от фундамента под действием пучения почвы. Но толщина подушки может существенно варьироваться и в зависимости от климата. Например, в той же Англии нормой для песчаной подушки является высота в 20 см.

Бетонная подготовка под ленточный фундамент

Схема устройства песчаной подушки.

Бетонная подготовка – это слой из «тощего» бетона или щебня, выстланного под основной массой фундамента. Он предназначен для защиты массы фундамента от потерь бетонного молочка, помогает быстрей достигнуть нужных кондиций для основания дома, помогает более равномерно распределить нагрузку на грунт и облегчает создание арматурной основы для ленточного фундамента.

Для бетонной подготовки используется цемент марки М300 или М400.

Видео описание

Какие существуют типы фундамента? Как происходит строительство фундамента и сколько стоит? Все это и многое другое смотрите в данном выпуске:

Достоинства свайных фундаментов:

• скорость обустройства – обычно все работы проводятся в течение суток;
• применимо к любым грунтам;
• устойчивость к замерзанию почвы и влиянию грунтовых вод;
• широкий выбор размеров, типов;
• возможно круглогодичное строительство;
• удобно при ремонте уже имеющегося основания;
• оптимально подходит для наклонной местности.

Недостатки свайных фундаментов:

• если не закрыть цоколь, то много тепла будет уходить через пол;
• почти во всех случаях невозможно устроить подвальное помещение;
• в частном домостроении свайные фундаменты считаются пригодными только для легких конструкций – ряд решений можно применять и для тяжелых домов, но стоимость такого фундамента будет дороже ленточного или монолиттного;

Фундамент №1. Ленточный

Этот вид оснований является самым распространенным благодаря своей доступной цене и простоте в исполнении. Если требуется увеличить способность выдерживать нагрузки, или присутствуют неблагоприятные условия грунта, к ленточному базису добавляют сваи. В таком случае он будет именоваться свайно-ленточным фундаментом.

Работа по установке ленточного основания потребует от бригады строителей точности и внимательности в работе, поскольку при возникновении ошибки могут возникнуть немаленькие неприятности.

Очень удобно класть такой фундамент в доме, где предусмотрен подвал или утепленное подполье. Для этого фундамента подходит почва, не склонная к пучению. Однако большая склонность к промерзанию почвы вынуждает поставить дополнительно сваи, которые вкручиваются ниже этого уровня.

1. Первым шагом является нанесение разметки в точках, где будут расположены несущие и наружные стены здания. Эти точки помечаются колышками, которые перевязываются друг с другом веревкой. Чтобы показать, какую ширину будет иметь стена, дополнительно устанавливаются рядом идущая вторая нить. Следует учитывать, что основание должно выходить за пределы несущих стен как минимум на 10 сантиметров, а в идеале даже больше.
2. Вторым шагом является рытье по намеченным колышкам траншеи (вглубь до 60 сантиметров). Если дополнительно будут установлены сваи, то для них пробуриваются скважины вглубь после уровня промерзания грунта на 20 сантиметров. Сверху насыпается песок и щедро окропляется водой. На боковые стороны тоннелей устанавливается гидроизоляция в виде рулонов.
3. Третьим шагом является установка опалубки в вырытых траншеях. Материалом для нее служат обычно обрезные доски. Они устанавливаются перпендикулярно земле и выходят за ее уровень приблизительно на 30 сантиметров.
4. Четвертый шаг – крепление арматурного щита. Для этого используется проволока толщиной около 15 миллиметров, концы которой связываются между собой вязальной проволокой, или пассатижами. Данный этап занимает значительное количество времени, сил и терпения. Облегчить процесс можно, приобретя автоматический пистолет, который будет тратить на одно соединение пару секунд.
5. Пятый шаг – заливка бетонным раствором. Для одной части цемента (марки не меньше М 500) следует взять три части песка. Можно приготовить раствор своим руками при помощи бетономешалки, но профессионалы советуют все же воспользоваться готовой смесью. Бетон заливается всего один раз, после чего при помощи специального строительного вибратора он уплотняется.

Технология устройства фундамента для щитового домика

Наиболее оптимальными и распространёнными вариантами оснований под каркасно-щитовой домик, являются два: столбчатый и свайно-винтовой. Другие варианты подойдут в том случае, если планируется большой, на несколько этажей, каркасный дом. Также это оправдано, если возникает желание впоследствии облицевать дом кирпичом. Рассмотрим поэтапное устройство фундаментов для каркасного домика своими руками.

Технология устройства свайного фундамента

Для того чтобы начать работу по устройству фундамента, необходимо определиться какой материал будет использоваться. Возможно, это будет бутовый камень, металл, кирпич, дерево, асбестоцементные трубы, монолитный железобетон или бетонные блоки. Все приведённые материалы имеют как преимущества, так и недостатки. Например, металлические трубы, самый прочный материал, но и самый дорогой.

Дерево, конечно, дешевле, но его применение намного сокращает сроки эксплуатации основания. На практике чаще всего используется кирпич, бетон или железобетон. Для того чтобы возвести столбчатый фундамент, следует придерживаться следующего алгоритма:

• Планирование и разбивка участка. После выбора подходящего места под дом, начинаем переносить на местность план фундамента. Отмечаем для начала разметки под столбы по углам будущего дома. После этого следует ещё раз внимательно проверить длину и ширину строения и хорошенько вымерять диагонали. Отклонение между размерами диагоналей допускается в пределах 1–2 см. Затем выполняем разметку несущей конструкции под перегородки.
• Приступаем к устройству ям под столбы. Если материалом служит кирпич или бетон, то глубина ямы должна быть на 10–20 см больше глубины промерзания грунта. Габариты обычно составляют 60×80 см.

• Проведение гидроизоляции. Обычно её выполняют из рубероида. Если планируются столбы из блоков, то гидроизоляция проводится после того, как блоки выложены.
• Армирование столбов проводится, если монтируются железобетонные столбы или асбестоцементные трубы. Для армирования используют металлические пруты. Из двух или четырёх прутов арматуры собирают каркас, который помещают в яму или асбестоцементную трубу и только потом производят заливку бетоном.
• Сооружаем опалубку над уровнем земли на необходимую высоту.
• Заливаем бетон. Этот процесс проводим поэтапно. Сначала заливается смесь примерно 20–30 см, затем производим трамбовку. В верхней части каждого столба устанавливается шпилька с диаметральным сечением 16 мм и высотой 40–50 см.
• Монтируем ростверк из железобетона. Его стандартный размер 25×25 см.

Создание несъемной опалубки из рубероида

1. В качестве опалубки для буронабивного фундамента в данном примере будем использовать  самый экономичный вариант, а именно рубероид.

Подготавливаем кусок рубероида нужной нам длины. В нашем примере нам нужен кусок длиной 2м (1,7 м под землей – 0,3м уширение без рубероида + 0,3м над землей + 0,3м запас для обрезки по уровню). Скручиваем рубероид нужного нам диаметра (25см) в виде трубы. Для данной задачи лучше использовать некий шаблон, на который будем накручивать рубероид. На примере у нас металлическая труба. Шаблон можно сделать самостоятельно, проявив смекалку. Вариантов много.

После того как рубероид накрутили (толщина в 2 слоя) необходимо зафиксировать полученную рубашку из рубероида от раскручивания. Здесь нам поможет широкий упаковочный скотч. Скрепим в 4 местах (можно и больше, главное чтобы надежно). Если у вас рубероид с пылевидной посыпкой, то скотч к нему не пристанет. Есть вариант обмотать гильзу из рубероида сначала стретч-пленкой а затем уже скотчем. Это также придаст большую жесткость вашей опалубке.

2. Крепим мусорный пакет к низу опалубки из рубероида. Для чего это нужно. Если у вас высокие грунтовые воды либо просто стоит вода от дождей, то лить бетон в воду не рекомендуется. Также пакет будет являться неким барьером между грунтовой средой и бетоном. По технологии ТИСЭ пакет не используется. Цементное молочко попадает напрямую в грунт образуя грунтобетон, что является дополнительным усилением для опоры (со слов Яковлева – автора технологии ТИСЭ).

Не стоит путать мусорный мешок для помойного ведра с мусорным пакетом 120л, в который на субботниках собирают мусор. Он большой и достаточно плотный. Вот его и будем использовать. Крепим его к низу нашей опалубки скотчем. Опалубка из рубероида у нас подвижная, поэтому постарайтесь использовать скотч, чтобы он действительно крепко зафиксировал пакет (усиленно обмотать скотчем край пакета к рубашке из рубероида). www.gvozdem.ru

3

Ту часть пакета, которая у нас будет использоваться под уширение можно аккуратно  спрятать в трубу опалубки.   Важно! Продумайте размещение пакета, чтобы во время заполнения бетона не образовалось складок, которые могут сделать наше уширение не цельной конструкцией

Факторы, которые влияют на выбор фундамента

Определяющие параметры разбиты на группы: участок, строение, возможности. Земля под застройку — это уклон, структура и сопротивление грунта, риски оползней, глубина подземных вод. Геодезические агентства проведут инженерно-геологические изыскания, представят геологический разрез с указанием состава и несущей способности грунта, его просадку при увлажнении, расположение водоносных горизонтов и вероятность сдвигов.

Цена услуг зависит от площади участка, количества шурфов для исследования и их глубины. Для коттеджного частного строительства понадобится от 2 скважин 4+ метров каждая, что обойдется минимум в 10 тыс. рублей.

Существует ряд упрощенных мер, которые можно осуществить самостоятельно. По диагонали от периметра будущего дома бурят 2 или более скважин (выгребная яма садового туалета может быть одной из них). Погружение обязательно ниже глубины промерзания и может достигать 5 м для двухэтажного кирпичного здания. Образцы верхних 1,5 метров берутся с шагом 25—30 см, далее — 50 см.

Грунт растирают между пальцами, а потом скатывают в шарик и прижимают:

• глина — не ощущается песчинок, лепешка не трескается;
• суглинок — песчинки почти незаметны в составе, образец разрывается по краям при нажатии;
• супесь — крупинки песка преобладают, шар рассыпается;
• песок — пылеобразные, мелкие, средние, крупные зернышки, шар не скатывается;
• гравий, галька, щебень — крупные каменные горошины, не скатываются.

Сопротивление грунтов определяется по нормативным таблицам СНиП 2.02.01-83.

Устойчивые почвы (скальные породы и крупнозернистый песок) выдержат любой фундамент. Для неустойчивых используют сваи, которые опускают на глубину соприкосновения с прочными породами.

Уклон участка можно измерить строительным нивелиром. Аппарат на штативе монтируют вне периметра пятна застройки. Через каждые 100 метров ставят специальную рейку. По выходным данным составляется план участка с высотами.

Измерение уклона участка

Габариты здания — площадь застройки, общий вес конструкции, наличие цоколя. Каркасные дома, в отличие от монолитных каменных и кирпичных, относятся к легким, поэтому меньше проседают, и можно обойтись мелкозаглубленными фундаментами. Цоколи возводят на сваях или совмещают с ленточным фундаментом глубокого заложения.

Ленточные, столбчатые и простые свайные основания можно собрать самостоятельно, а вот утепленная шведская плита, к примеру, без участия профессиональных технологов может не выполнить своего назначения.

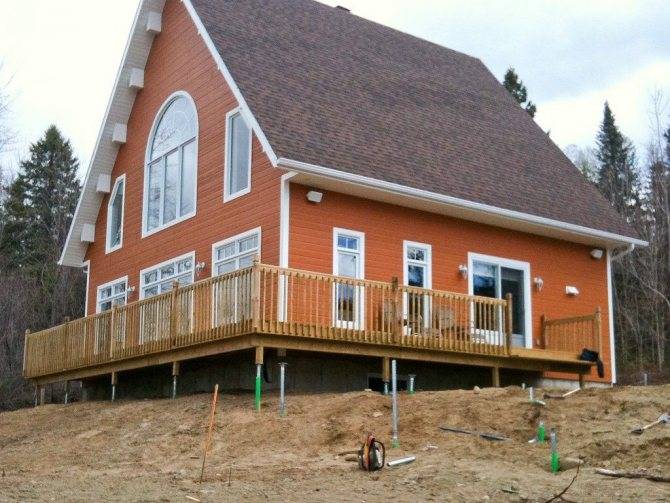

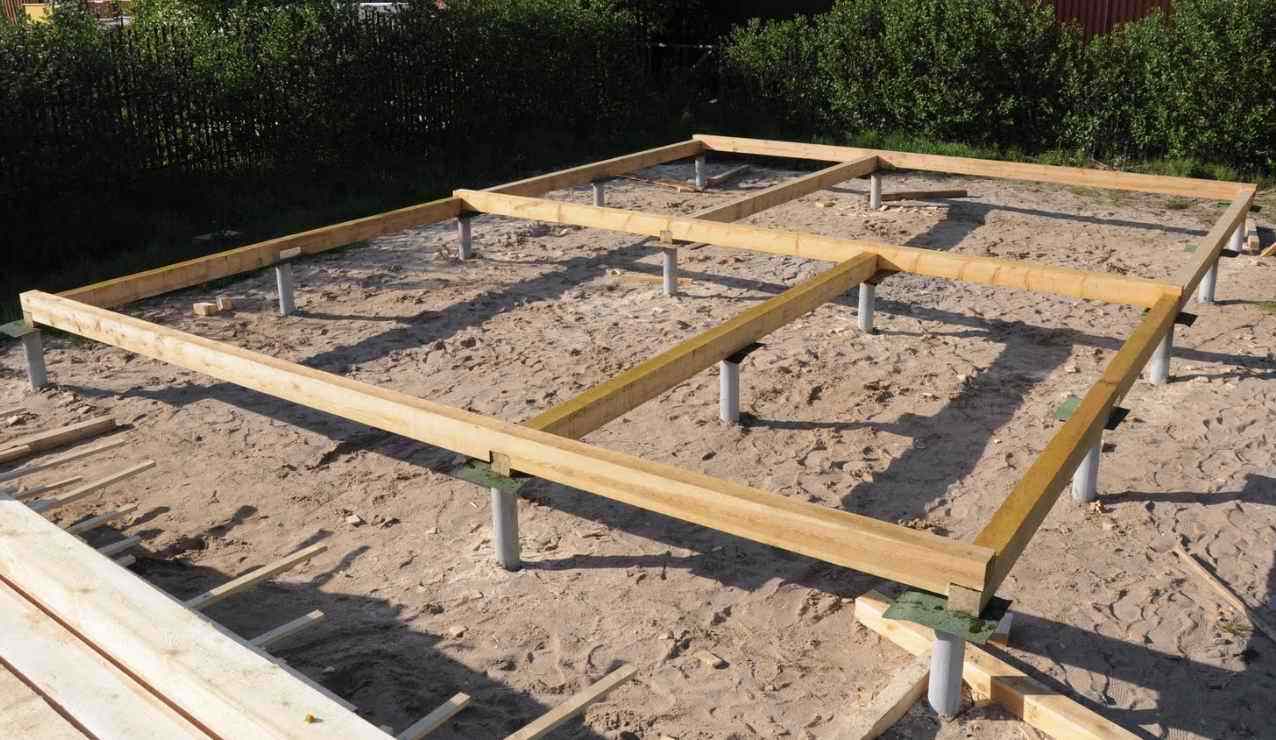

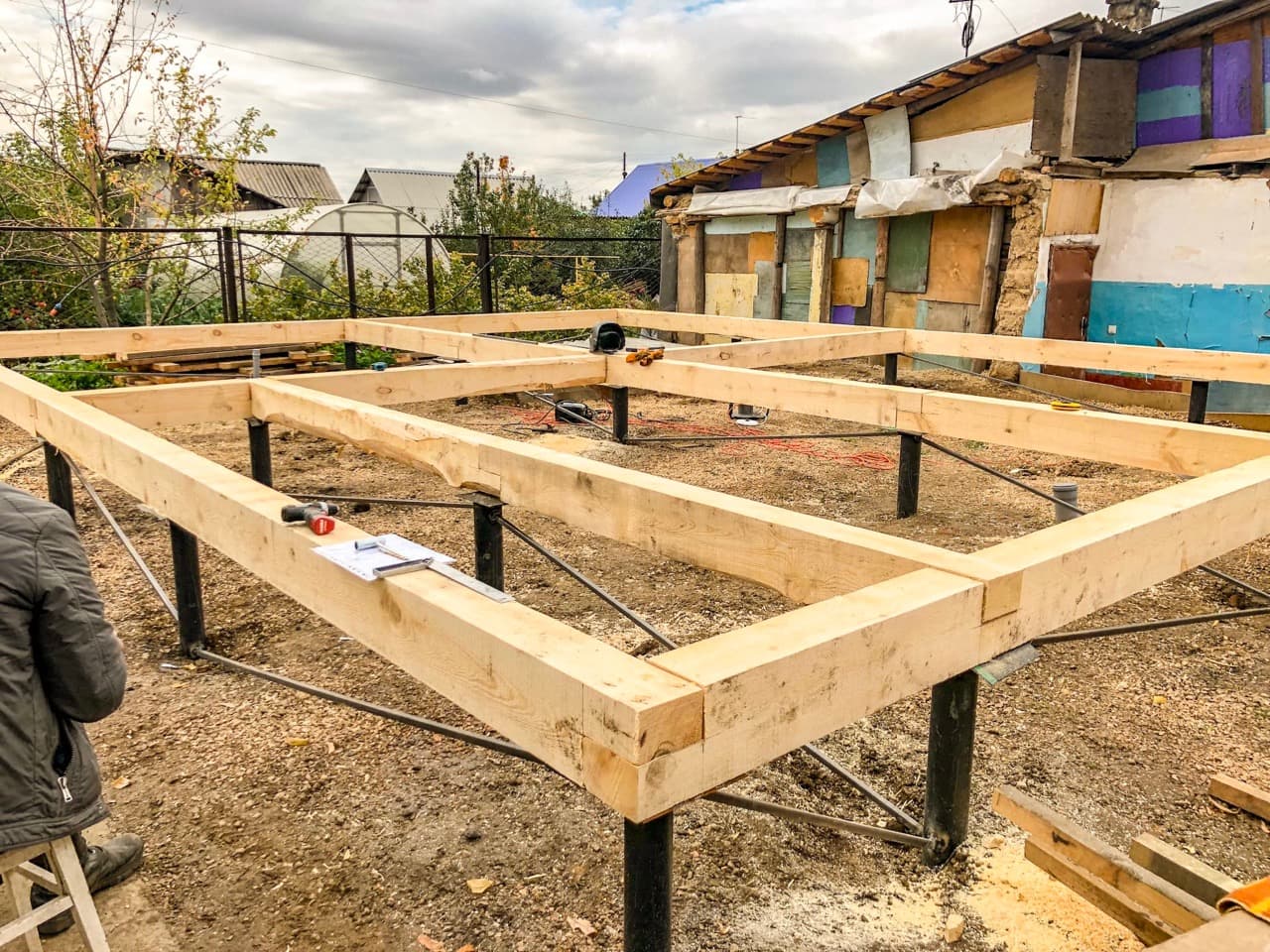

Преимущества винтовых свай

В отношении веса каркасных домов железобетонные винтовые сваи обладают избыточной несущей способностью, поэтому нецелесообразно переплачивать за дорогие конструктивные элементы и аренду оборудования для их вкручивания. Металлические винтовые сваи намного проще в монтаже и способны удерживать вес каркасного сооружения.

Положительные характеристики

1. Дешевизна.
2. Простой монтаж.
3. Быстрое возведение.
4. Разнообразие моделей.
5. Достаточная несущая способность.
6. Ремонтопригодность.
7. Возможность строительства на склонах.

Какие выбрать?

В зависимости от геологических условий и особенностей проектной конструкции выбирают модель винтовых свай. Определяющие характеристики опорных элементов:

• ширина лопасти;
• диаметр столба;
• длина трубы;
• тип наконечника;
• толщина металла.

Для каркасных домов с несущей нагрузкой 5–9 т используют винтовые сваи диаметром 108 мм и толщиной трубы 4-5 мм. Вес построек в несколько этажей может достигать 14 т, тогда выбирают стержни с размером сечения – 133 мм. В большинстве случаев подходят сваи со стандартным размером лопастей – 250–300 мм.

Как рассчитать?

На какую глубину закручивать винтовые сваи? Минимальная глубина закладывания свай рассчитывается исходя из уровня промерзания почвы. При этом наконечник опоры должен упираться в твердый несущий пласт. Для этого на этапе геологических исследований анализируют состав почвы и высоту слоев.

Например, в преобладающей части московского региона глубина промерзания грунта равна 1,5 м, тогда как в северных – этот показатель составляет 2,4 м. Это значение принимается за глубину фундамента.

Высота свай рассчитывается исходя из таких показателей, как:

• высота снежного покрова зимой;
• температурный режим в помещении;
• уровень подземных источников;
• вероятность подтопления;
• тип рельефа на участке.

Минимальна высота свай – 20 см, но на практике этот показатель редко опускают ниже 30 см. уровень цоколя подбирают индивидуально в зависимости от исходных условий.

Определяясь с моделью силового элемента, выбирают сваи с запасом по длине минимум в 0,5 м, чтобы было удобно выровнять высоту фундамента по горизонтали. Чаще всего для строительства каркасных домов используют стандартный типоразмер опор – 108х300х2500 мм.

Как рассчитать расстояние между сваями? Шаг между ближайшими силовыми элементами рассчитывают, основываясь на потребности в опорах. Сваи обязательно устанавливают в местах, где сооружение оказывает максимальную нагрузку на почву: под углами и точками пересечения несущих стен.

Если расстояние между столбами превышает 3 м, то посередине устанавливают промежуточные опоры. Рекомендованный шаг для винтовых свай – 1,5–2,5 м.

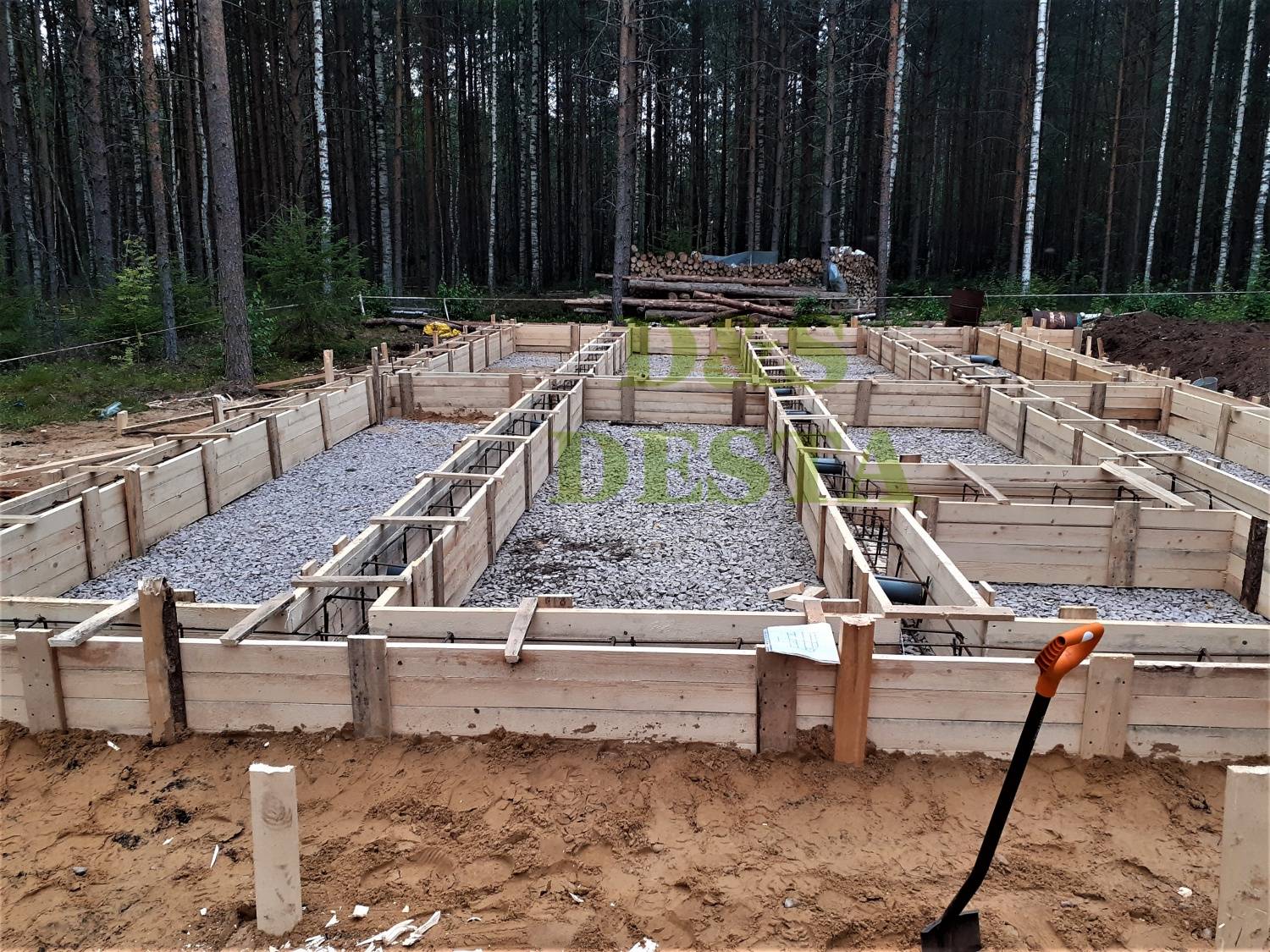

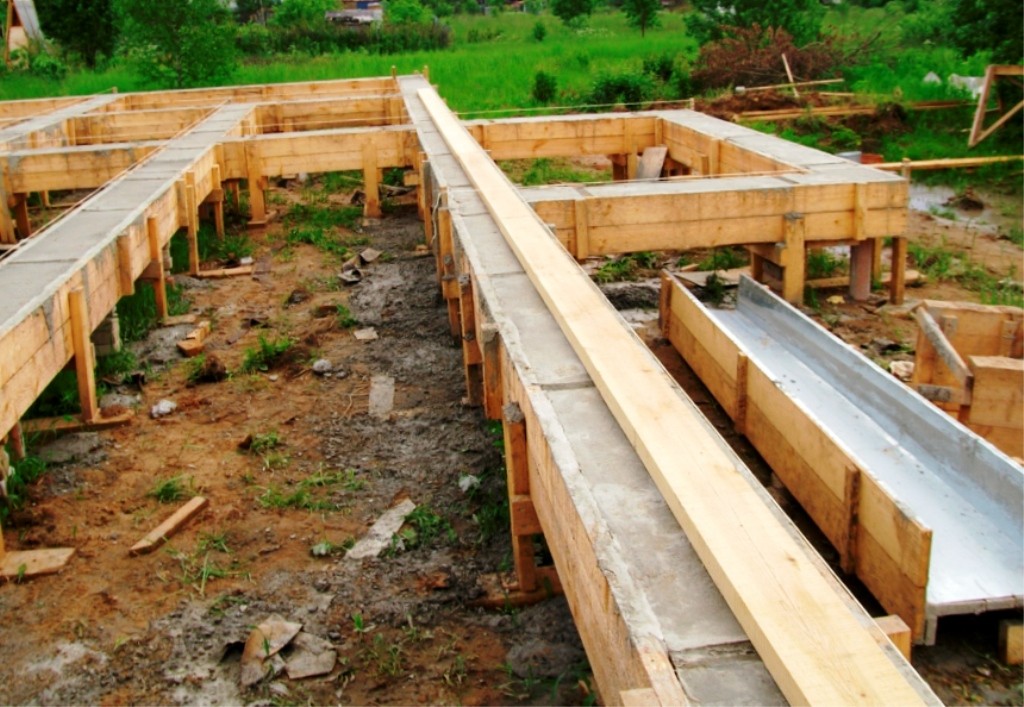

Особенности основания

Такое основание — сплошной контур замыкающихся блоков, между собой скрепленных раствором цемента с песком. На ленточном фундаменте располагают все несущие конструкции здания. Основная функция сооружения состоит в равномерной передаче на землю нагрузки каркасного дома.

Устройство

Ширину ленты делают такой, чтобы она превышала на 10 см толщину стен.

Категорически запрещено свисание каркаса далее опорной основы здания. Выполняя предварительные расчеты, определяют ширину подошвы бетонных блоков.

Одновременно рассчитывают арматурный каркас. На суммарный диаметр пояса влияет площадь сечения основания.

Используют стержни диаметром 10–14 мм, располагая их вдоль блоков. Чтобы гарантировать совместную работу стрежней, закладывают в горизонтальной, а также вертикальной плоскости и поперечное армирование. Для него применяют более тонкие пруты — 6-10 мм диаметром.

Условия использования

Малозаглубленный вариант ленточного фундамента подходит при возведении каркасного дома на участке, имеющем спокойный рельеф.

Рационально его использование на крупнозернистых песках, скальных породах, не текучих глинах. Когда почва склонна пучится и увлажняться, рекомендовано укладывать ленту на сваи, поверх которых выполнен ростверк.

Достоинства и недостатки

Преимущества сплошной «ленты»:

• высокая надежность;
• низкая стоимость;
• не продуваемый ветрами цоколь;
• привычная строительная технология.

Минусы такого основания:

• проблематично сооружать его при наклонном рельефе участке;
• повышенные требования к изготовлению опалубки;
• невозможность возведения фундамента без помощи бригады рабочих;
• для доставки бетона требуется заказывать спецтранспорт.

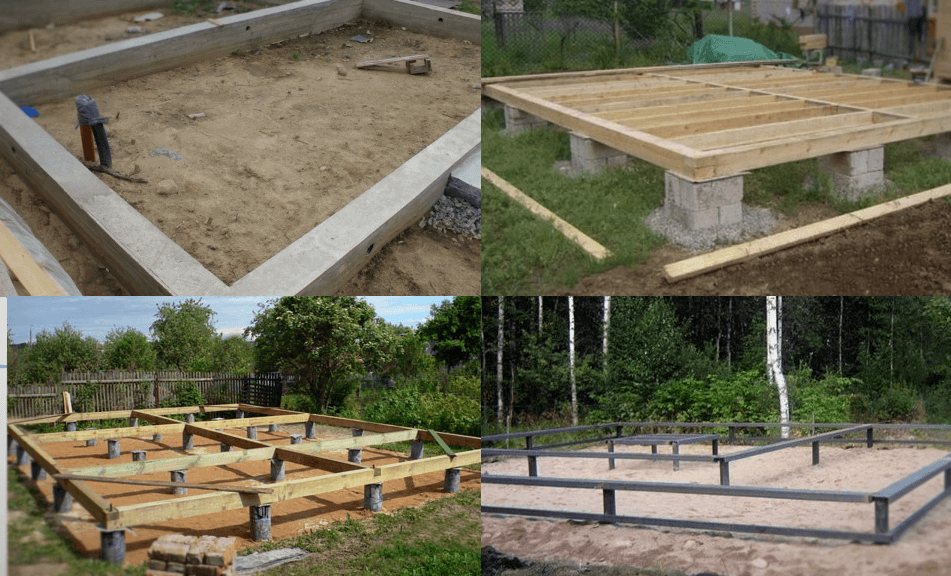

Какой фундамент выбрать для каркасного дома

При выборе типа фундамента нужно учитывать несколько особенностей:

• прочность грунта на участке;
• уровень расположения грунтовых вод;
• этажность здания;
• необходимость устройства подвала.

Чтобы узнать характеристики грунта, на крупных стройках проводят инженерно-геологические испытания. В частном строительстве заказывать дорогостоящую процедуру не обязательно. Выяснить тип грунта и расположение грунтовых вод можно двумя способами:

Разрабатывать грунт необходимо на глубину, которая на 50 см превышает предполагаемую отметку опирания фундамента. Тип почвы обычно определяют на глаз, после чего по специальным таблицам можно узнать прочностные характеристики. Характерные особенности каждого типа грунта можно найти в ГОСТ «Грунты. Классификация».

Проверить характеристики, перед тем как строить фундамент под каркасный дом своими руками, нужно обязательно. Это позволит правильно подобрать тип фундамента, его сечение и глубину заложения. Неправильный выбор опорной части – это большие проблемы в будущем.

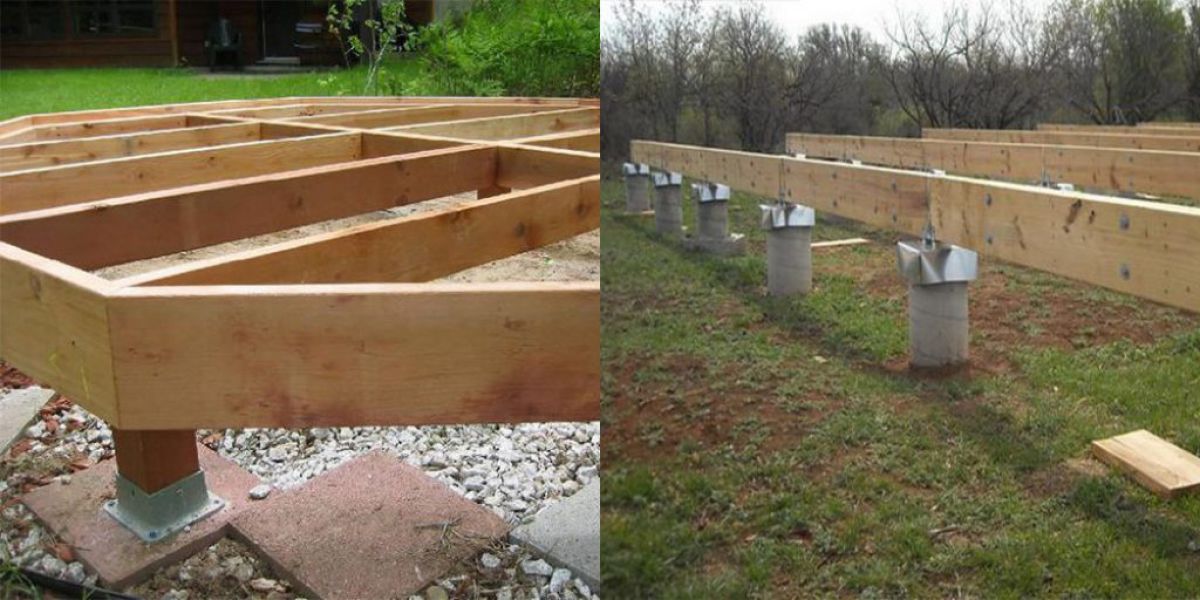

Столбчатый фундамент

Экономичным вариантом станет столбчатая конструкция. Выполнить такие работы самостоятельно достаточно просто. Но вариант имеет следующие ограничения:

• требуется низкий уровень расположения грунтовых вод (расстояние от них до подошвы фундамента должно составлять не менее 50 см);
• требуются прочные несущие грунты (в основном столбы применяют на хороших грунтах – крупнообломочных грунтах, тугопластичных глинах, суглинках и супесях);
• невозможность строительства подвала.

При строительстве на пучинистых почвах необходимо закладывать подошву столбов ниже уровня промерзания грунта или использовать буронабивные сваи.

Столбчатый фундамент среднего заложения

Фундамент может быть изготовлен двумя способами: из сборных элементов, из монолитного железобетона. В первом случае применяются типовые блоки ФБС. При выборе такого варианта возникает потребность в грузоподъемной технике, поскольку детали фундамента весят сотни килограмм.

Монолитный железобетон – хороший вариант для частного строительства. Возводить свой дом таким способом можно без использования грузоподъемной техники. Но нужно позаботиться о доставке бетона миксером и об аренде бетононасоса. Этот минимум техники позволит сделать фундамент для каркасного дома быстро и с минимальными трудовыми затратами.

Перед тем, как начинать строительство, нужно выполнить расчет столбчатого фундамента. Исходными данными станут характеристики грунта и нагрузка от здания. Для грунта потребуется выяснить:

• прочность несущего слоя (выбирается примерно в зависимости от того, какой тип почвы находится на участке);
• глубина промерзания почвы (можно найти по специальной таблице для отдельно взятых городов);
• уровень расположения грунтовых вод.

Последние два показателя влияют на глубину заложения фундаментов каркасных зданий. Опирать подошву рекомендуется так, чтобы она находилась примерно на 30 см ниже отметки промерзания и на 50 см выше уровня грунтовых вод. Если выполнить оба этих условия невозможно, используют малозаглубленные опоры

При этом требуется уделить большое внимание гидроизоляции и утеплению

Незаглубленный столбчатый фундамент из блоков 40х20х20 см

При расчете необходимо найти минимальную площадь подошвы столба, его размеры в плане. Лучше всего такую работу выполнить профессионал. Но при необходимости можно найти упрощенные формулы, которые позволяют выполнить приблизительные вычисления. Для увеличения несущей способности и снижения материалоемкости используют столбы с уширенной подошвой.

Уширенная подошва столба позволяет снизить нагрузку на грунт при слабых грунтах

Возведение столбчатого основания для каркасного дома своими руками начинают с подготовки грунта. Требуется выкопать ямы с шагом опор. При этом учитывается сечение столбов и их длина. Грунт на дне ямы уплотняют, выполняют подсыпку из песка средней или крупной фракции толщиной 15-50 см.

Следующим шагом рекомендуется залить подбетонку. Для этих работ применяют тощие бетоны классов В7,5–В12,5. Толщина подбетонки составляет 70-100 мм. Такая подготовка позволит дополнительно выровнять основание, обеспечить гидроизоляцию для монолитного столба во время заливки и набирания прочности. Используется при возведении столбов по монолитной технологии.

Далее устанавливают опалубку. Она может быть из дерева. В последнее время стала популярной опалубка из пенопласта. Она не снимается после завершения работ и играет роль утепления.

Особенности почвы под фундаментом

Свойства грунта играют важную роль в выборе основания для дома. Перед строительством проводится разведка состава почвы. Если анализ не провести, то уже через пару лет основание дома начнет рушиться. Плотность почвы бывает разной:

Скалистая почва

Самый прочный вариант. Глубина промерзания незначительна, а пучению почва не подвержена. Стоимость возведения постройки на таких породах низкая, ведь при постройке подошву дома не углубляют в землю.

Песчаный грунт, гравий

Легко пропускает воду. Грунтовые воды глубоко. Легкий. Глубина промерзания до 1 порода. Содержит много воды. При сильных осадках превращается в грязь. Прочность низкая. Большой показатель глубины промерзания, склонна к пучению. Неблагоприятная почва для строительства.

Торфяное покрытие

Очень легкий грунт, впитывает много воды. Грунтовые воды находятся близко к поверхности. Прочность низкая. Строить на торфе опасно.

Пучение почвы происходит при замерзании воды. При этом, такой пласт увеличивается в объеме (вспучивается). Разница по высоте может достигать 15-20см. Это очень много.

Для наглядности, рассмотрим типы грунтов в Московской и Ленинградской области.

В Московской области территория занята дерново-подзолистым грунтом. Аллювиальный вид почвы встречаются в пределах водоемов. Болотистые породы идут в низинах. Глубина промерзания напрямую зависит от влажности. Средний показатель вспучивания — 15 см. Промерзаемость варьируется от 1–1,5 метров.

В Ленинградской области присутствуют скалистые грунты с несущей способностью, но они есть не везде. Много торфяников и песчаных почв, встречаются глинистые, супеси и суглинки. Почти на всей территории Санкт-Петербурга почва заболочена. Исключение — северо-восточные и юго-западные районы.

Супесь — рыхлая горная порода или грунт, состоящая, главным образом, из песчаных и пылеватых частиц с добавлением около 3—10 % алевритовых, пелитовых или глинистых частиц.

Глубина промерзания грунта в Ленинградской области: глинистый — 110 см; супесь — 140 см; песчаный — 150 см; крупнооблом — 170 см.

Важнейший показатель свойств почвы – глубина промерзания. В зависимости от области, района и города данные меняются. Средний показатель по России составляет 2,4 метра. Чем опасно промерзание для фундамента? Оно ведет к вспучиванию водонасыщених пород. Глинистый грунт меняют на песочно-гравийный слой до глубины промерзания.

ВАЖНО: Водопроводные трубы прокладывают ниже уровня промерзания поверхности

Глубина залегания грунтовых вод

Если уровень воды под землей высокий – отказывайтесь от подвала. Любая гидроизоляция даст течь со временем.

Как узнать глубину залегания грунтовых вод на участке? Обратитесь в комитет по землеустройству, архитектурный комитет или другие организации находящиеся в городе. Картой подземных вод обладают различные организации. Все зависит от региона.

При постройке дома, на участке с высоко расположенными водами, закладывают дренажную систему по периметру основы постройки. Установка насосов для откачки воды производится, если вода не уходит сама из-за особенностей рельефа. Грунтовые воды также влияют на расположение локальной канализации.

Утепление и гидроизоляция

Утепление пола в каркасном доме

Для утепления и защиты от влаги подбирают материалы устойчивые к воздействию внешней среды. От качества гидроизоляции зависит прочность и долговечность конструкции. Используются материалы двух видов:

• жидкая мастика;
• рулонная гидроизоляция.

Битумная мастика наиболее доступный вариант защиты бетонной поверхности от действия влаги. Она наносится на чистое и прогрунтованное основание в 3-4 слоя. Состав проникает в поры, заполняет трещины, предотвращает распространение плесени. После высыхания мастику покрывают стеклохолстом или устанавливают утеплитель. Еще один материал для гидроизоляции – битумно-полимерная эмульсия или жидкая резина. Он образует эластичное, монолитное и долговечное покрытие. Недостаток материала – высокая стоимость.

Полотна рулонной изоляции служат основной или дополнительной защитой бетонной конструкции. Для оклеивания используется рубероид или современные материалы на основе стеклохолста (Изоэласт, Техноэласт). Материал клеится на горячую мастику. Листы рубероида укладывают с нахлестом до 15 см, стыки спаивают газовой горелкой.

Инструкция по утеплению

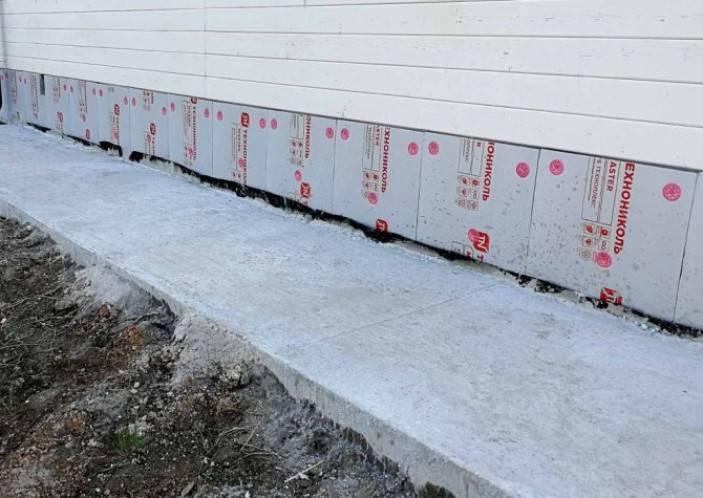

Теплоизоляция фундамента происходит на этапе возведения. Используются плитные, напыляемые или насыпные материалы. Синтетические утеплители пеноплекс и пенополистирол не гниют, отлично удерживают тепло, устойчивы к влаге. Толщина изолирующего слоя для них около 100 мм. Утеплитель монтируют после выполнения гидроизоляции. Плиты крепятся на специальный клей и дюбеля-грибки. Снаружи оштукатуриваются по стеклосетке.

Теплоизоляцию основания каркасного дома можно выполнить гравием или керамзитом. Работа начинается с выкапывания траншеи по периметру конструкции и устройства дренажа. Засыпная изоляция теряет свои свойства при намокании, поэтому необходимо отведение влаги. В дренажную канаву кладут геотекстиль, специальные трубы и засыпают сверху щебнем. Траншею для керамзита гидроизолируют полиэтиленом. Для эффективного утепления ее ширина должна быть не менее 60 см. Поверх насыпного материала устраивается отмостка.

Монолитное плитное основание

Монолитная железобетонная плита фундамента в несколько раз повышает устойчивость каркасного дома. «Плавающий» фундамент способен подниматься вместе с грунтом при его вспучивании.

https://youtube.com/watch?v=FkKKYb8R3y4

Толщина плиты зависит от сложности грунта, чаще всего это мелкозаглубленная плита. Ее минимальное утолщение может составлять 10 см, максимальное — 40 см. Заглубленный фундамент возводится под тяжелые многоэтажные строения, использовать этот вариант для каркасного дома будет неэффективно.

Монолитное плитное основание предполагает обустройство нескольких слоев:

• Песчано-гравийная подушка.
• Гидроизоляция.
• Армирующий каркас.
• Бетонный раствор.

Устанавливается фундамент такого типа по следующей схеме:

https://youtube.com/watch?v=f_kWI_8IrD8

1. Снимают верхний плодородный слой.
2. Укладывают гидроизоляционный материал.
3. Насыпают слой песка и разравнивают его.
4. Проливают песчаный слой водой и утрамбовывают, используя виброплиту.
5. Укладывают еще один слой гидроизоляции.
6. Насыпают гравий, разравнивают его и уплотняют.
7. Монтируют опалубочную конструкцию.
8. Выполняют армирование фундамента.
9. Заливают бетонный раствор и уплотняют его глубинным вибратором.

Монолитная плита под каркасный дом

Залитое основание оставляют на месяц для набора прочности, затем опалубку убирают и продолжают строительные работы. Готовое монолитное основание представляет собой гладкую поверхность.

Изготовление опалубки

Любой фундамент под дом, даже каркасный, строится с использованием опалубки. Для изготовления опалубки под дом из щитовой панели понадобятся следующие материалы:

• обрезная брусовая доска (можно использовать или II, или III сорт, или оба сорта), длина у доски может колебаться от 3-4 до 6 метров, её толщина должна находиться в диапазоне от 2 до 2,5 сантиметров;
• деревянные бруски с сечением 5х5 сантиметров;

гвозди с длиной забивного ствола в 7 и 8 сантиметров.

Подготовка и возведение каркаса жёсткости под будущий фундамент для дома из щитовой панели:

1. Когда работы по подготовке строительной площадки завершены, на дно траншеи необходимо уложить бут. Бут – это своеобразная подушка под основание будущего строения. В него могут входить битый шифер, камни, бой кирпича. Заполнить бутом траншею необходимо примерно на 1/3 от её глубины;
2. Поверхность с бутом засыпается слоем песка (слой должен иметь толщину примерно 20 сантиметров), песок должен быть обильно полит водой;
3. Процедуру с водой необходимо повторить 3-5 раз, пока не станет видно, что уровень песка из-за воды не меняется (это будет означать, что всё пространство между бутом заполнено водой – как раз это нам и требуется);
4. После обозначенных выше процедур необходимо приступать к обустройству каркаса жёсткости будущего основания. Для его создания можно использовать обрезки старых труб, металлические уголки, швеллеры. Каркас, к слову сказать, может быть и сварным, однако допускается крепление различных его частей с помощью хомутов, проволоки и других крепёжных элементов.

Что касается описываемого ленточного основания, то в данном случае строительство опалубки будет всегда начинаться с возведения направляющих досок. Обязательно нужно проверить, нет ли на досках каких-либо щелей, дыр.

Схема устройства ленточного фундамента для щитового дома

Если получается так, что высота опалубки превышает 2 метра, то вместо обыкновенных досок лучше использовать щитовые материалы (к примеру, можно взять листы фанеры, толщина которых должна составлять не менее 1 сантиметра).

Кстати, специалисты рекомендуют при возведении щитовых домов использовать именно несъёмную опалубку, так как она существенно уменьшает теплопотери. При изготовлении опалубки обязательно надо устанавливать подпорки, хотя некоторые строители этого не делают. Почему?

Дело в том что при помощи подпорок опалубка будет ровнее, а значит, что и фундамент будет впоследствии идеально ровным. Опалубка – это форма для заливки основания, так что если она будет в идеальном состоянии – и основание дома потом будет таким же. И наоборот.

Фасад

Решение об использовании имитации бруса из лиственницы в качестве облицовки длякаркасного дома 6х6 было принято по причине экологичности, относительно невысокой стоимости и возможности поменять цвет. Под такую облицовку следует предусмотреть вентиляционный зазор и смонтировать обрешётку с защитой от насекомых и мышей из монтажной сетки. В качестве крепежа были выбраны оцинкованные гвозди 50 мм.

Для финишной отделки была выбрана продукция Tikkurilа, поскольку грунтовка и краска сохраняют древесную структуру и обладает значительной долговечностью. На облицовку и окраску в целом было потрачено 10 человеко-дней.

металлическая сетка от грызунов

обрешетка для имитации бруса

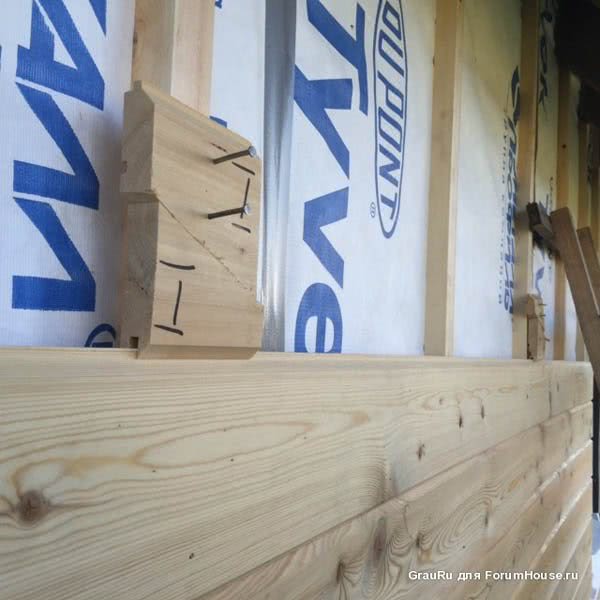

монтаж имитации бруса с лесов

имитации бруса

промазываем стыки

обход окна

обшивка завершена

покраска фасада

окончательный вид дома 6 на 6
