Какую арматуру закладывают в монолитную плиту фундамента

Чертеж

Перед началом работ в обязательном порядке надо подготовить чертеж армирующей конструкции с учетом всех параметров нагрузки.

Там, где не требуется особого усиления, размер ячеек арматуры делают постоянным. Расстояние между прутьями обычно составляет от 20 до 40см. Если речь идет о кирпичном здании, то промежуток между прутами должен быть не больше 20см. Если возводится легкий каркасный дом, то расстояние может быть увеличено.

Важно! По технологическим правилам, промежуток между прутками может быть больше толщины бетонной плиты не более чем в 1,5 раза. Обычно армирование плиты производится двумя рядами. Вертикально ряды скрепляются между собой стержнями

Вертикально ряды скрепляются между собой стержнями

Обычно армирование плиты производится двумя рядами. Вертикально ряды скрепляются между собой стержнями.

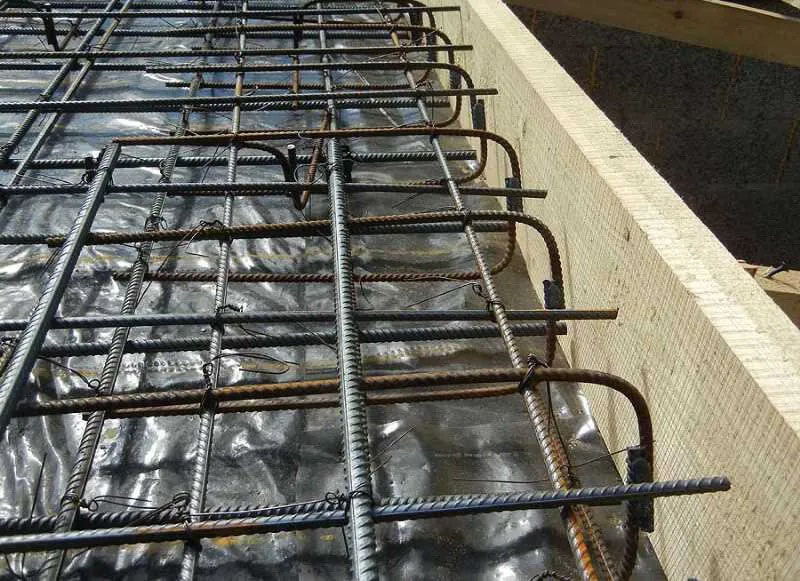

На торцах плиты армирование производится с помощью П-образных хомутов. Длина такого хомута должна быть больше толщины основания из бетона, как минимум, в два раза. Вязка арматуры монолитной плиты производится на обоих уровнях – верхнем и нижнем.

Точки максимальной нагрузки

В зонах расположения несущих элементов шаг армирования уменьшается. В этом случае прутья начинают укладывать в два раза чаще.

Армирование монолитной плиты фундамента осуществляется в комплексе с совместной обвязкой с каркасами монолитных стен. В связи с этим, заливая бетон, обязательно оставляют торчащими снаружи металлические стержни. Затем их загибают и используют для привязки к каркасной основе здания.

Рекомендуемый тип арматуры

Для армирования фундаментной плиты используется стальная арматура класса А400. Это прутья с серповидными насечками на поверхности, напоминающими «елочку». Применять изделия более низкого класса в данном случае не рекомендуется.

Связка каркаса

Прутья в составе армирующей конструкции можно соединять между собой двумя способами. Их можно сварить либо связать.

Итак, как вязать арматуру для монолитной плиты:

Для связки применяется проволока, диаметр которой составляет 2-3мм.

Прутья обматывают руками или применяя специальное оборудование для обмотки металлических прутков.

Важно! Сварка все-таки считается наименее предпочтительным вариантом, поскольку в результате каркас получается жестким и неподвижным. Из-за этого очень страдает качество и надежность фундамента. Кроме того, под действием температуры металл плавится, что, безусловно, не добавляет прочности изготовленной конструкции

Кроме того, под действием температуры металл плавится, что, безусловно, не добавляет прочности изготовленной конструкции.

Особенности армирования плит ПК

Изготовление плит ПК считается экономически выгодным, а современные технологии гарантируют возможность выпуска изделий в различных типоразмерах. Использование металлической арматуры в процессе производства существенно улучшает качественные характеристики ЖБИ – придает конструкции дополнительную прочность и стойкость к различным типам внешнего воздействия, а также продлевает срок ее эксплуатации. Плиты марки ПК изготавливают по серии 1.141-1. При этом до длины 4,2 метра для их армирования применяются обычные сетки.

В зависимости от длины готовой плиты применяются 2 типа арматуры:

• Сеточная для изделий длиной до 4,2 м;
• Предварительно напряженная для плит длиной более 4,5 м.

Сеточное армирование подразумевает использование нескольких типов сеток – верхнюю из стальной проволоки диаметром порядка 3-4 мм, усиленную нижнюю с диаметром проволоки в пределах 8-12 мм и вспомогательные вертикальные сеточные фрагменты, предназначенные для усиления и укрепления торцевых элементов плиты. Функция вертикальных сеток заключается в формировании продольной жесткости, необходимой для усиления торцов, на которые оказывают давление расположенные выше стены и конструктивы. К преимуществам этого метода армирования традиционно относят улучшение параметров сопротивления при нагрузке на прогиб и большую устойчивость к увеличенным боковым нагрузкам.

В случае с обычным видом армирования находят применение две сетки. При этом верхняя изготавливается на основе проволоки марки ВР-1, а нижняя стека является усиленной. Для этого, как правило, задействуют арматуру с класса АIII.

Использование преднапряженной арматуры подразумевает комбинацию традиционной верхней сетки с отдельными прутками диаметром 10-14 мм, которые в несколько растянутом состоянии помещаются в теле плиты. Согласно норм стандартов класс арматурных прутков должен быть не ниже Ат V. По факту набора бетоном окончательной прочности прутки отпускают – в таком состоянии они обеспечивают большую стойкость изделия к механическим и сейсмическим нагрузкам, увеличивают несущую способность. Для дополнительного сопротивления возникающим боковым нагрузкам также используются сеточные каркасы для укрепления торцов изделия и его центральной части.

Технология армирования фундаментной плиты

Хотя армирование фундаментной плиты — не такое простое и достаточно трудоемкое дело, но при желании это можно сделать и своими руками. Для этого необходимо приложить некоторые усилия, а также придерживаться установленных правил.

Перед началом работ нужно подготовить арматуру (вначале производят расчеты по ее количеству), а также проволоки для связывания арматуры. Прутья не должны иметь ржавчины и деформации, а еще нужно знать, что армирование выполняется двумя слоями, первый монтируется в 5 см от грунта, а второй немного ниже уровня опалубки.

Для вязания прутьев лучше всего использовать специальный крюк или же пистолет для вязки арматуры, иногда для более тяжелых стен используют сварку

Не забывайте, что важно правильно зафиксировать углы, а как будет укладываться арматура — на углах, будут гнутые или прямоугольные элементы, большого значения не имеет. Арматура лучше всего подходит с поперечным сечением, то есть ребристая

Перед началом армирования нужно подготовить все необходимые инструменты и материалы:

• металлическая ребристая арматура диаметром 12 -16 см;
• крюк для связывания прутьев;
• стальная проволока от 4 до 8 мм;
• кусачки;
• моток ниток, для начального крепления.

Выбор материала для армирования

В строительстве применяется арматура трех типов:

• А 240 – с гладкой поверхностью. Ей выполняется армирование в вертикальных плоскостях. На усиление монолитных плит не используется;
• А 300 – диаметр равен десяти – двенадцати миллиметрам. На прутах имеются насечки в виде колец;
• А 400 – стрежни с серпообразным профилем. Рабочий диаметр увеличен, отлично подходит для армирования толстых фундаментных плит.

До выполнения армирования следует определить оптимальное сечение металлических прутьев. Арматурная сетка составляется из пары слоев, элементы ее располагаются под прямыми углами по направлению друг к другу. Низ и верх соединены хомутами.

Уточнив толщину бетона, можно определить диаметр арматуры, проходящей в одном направлении. Он должен достигать 0,3 % от всей площади плиты.

Если одна сторона фундаментной основы меньше трех метров, достаточно использовать десятимиллиметровую арматуру. Более толстые плиты укрепляются прутьями сечением двенадцать миллиметров. Максимальный процент армирования для крупных плит достигает четырех сантиметров.

Связывание каркаса

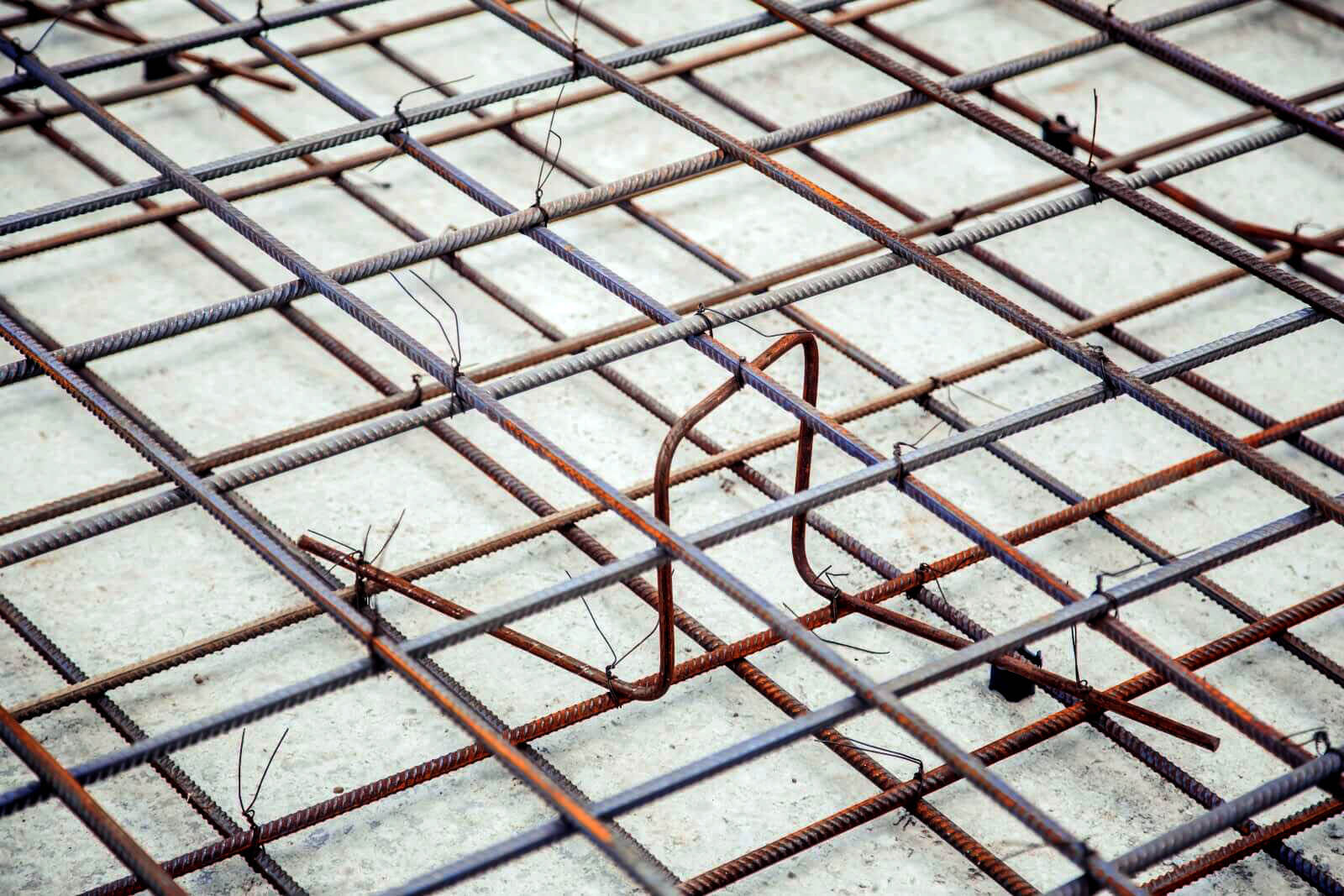

Вязка арматурных прутьев может выполняться самостоятельно. К преимуществам данного способа скрепления арматурных прутьев следует отнести в первую очередь упругость, за счет которой возведенное основание при усадке и колебаниях грунта может разорвать оборудованный усиливающий каркас, нарушив целостность монолитной структуры.

Вязка прутьев выполняется в местах их пересечения с помощью специальной проволоки толщиной в 2-3 мм. Для реализации данной процедуры требуется подготовить арматурные клещи, крючок и приспособления для скручивания.

Рекомендуем посмотреть видео, как производится вязка арматуры под плитное основание своими руками.

Технологические особенности армирования

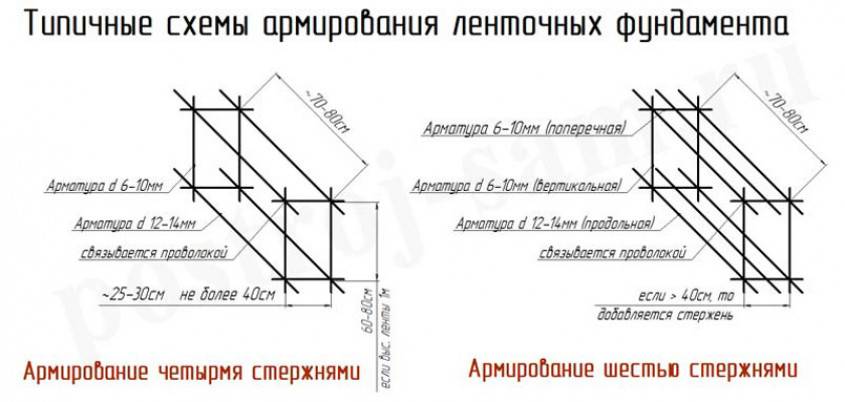

Вся армирующая система ленточного фундамента представляет собой каркас из продольных, поперечных и вертикальных стержней, который непрерывным поясом охватывает весь периметр сооружения. Для обеспечения единой конструкции все стержни жестко соединяются между собой при пересечении.

В продольном направлении обеспечивается непрерывность армировка за счет соединения элементов. Как правильно армировать, читайте дальше.

Продольная укладка

Арматура, уложенная в горизонтальной плоскости, воспринимает растягивающие нагрузки. Продольные стержни укладываются рядами. Количество их определяется высотой фундамента – 1 слой при высоте до 20 см, 2 слоя – при большей высоте.

Для высокого основания может быть предусмотрено несколько рядов, при этом расстояние между ними не должно быть более 40 см. Диаметр стержней выбирается исходя из ширины бетонной ленты и длины стены.

Так при длине стены до 3 м суммарное сечение всех стержней в ряду должно составлять более 0,1% ширины ленты, причем диаметр одного стержня выбирается не менее 10 мм. Если длина стены превышает 3 м, то общее сечение подчиняется аналогичному требованию, но диаметр одного стержня должен превышать 12 мм.

Не следует применять арматуру диаметром более 35 мм. В разных рядах могут использоваться элементы различного размера, но наиболее толстые стержни укладываются в нижнем ряду.

Поперечная укладка

Между продольно уложенной арматурой укладываются перпендикулярно поперечные прутья. Они позволяют перераспределять нагрузку на все элементы одного ряда и работать его, как единое целое.

Расчет размеров этих связок не производится, т.к. они считаются вспомогательными деталями. Диаметр их обычно выбирается в пределах 6-10 мм. Шаг установки должен быть не более 20 диаметров продольной арматуры.

Вертикальная укладка

Арматура в вертикальном положении или хомуты воспринимают на себя сжимающие нагрузки, а также связывают ряды продольного армирования в единый каркас. Диаметр стержней выбирается с учетом высоты фундамента.

При высоте ленты до 75 см можно использовать арматуру диаметром 6 мм и более, а при большей высоте – не менее 8 мм, при этом диаметр стержней должен составлять не менее ¼ диаметра продольной арматуры. Как правило, для поперечного и вертикального армирования выбираются элементы одинакового размера.

Формирование углов и примыканий

Армирующие стержни должны составлять единую систему по всему периметру, а потому они связываются между собой дополнительными хомутами. Наиболее сложными участками считаются углы фундамента и места примыкания оснований внутренних стен.

Угловое соединение можно обеспечить несколькими способами:

1. Соединение внахлест («лапкой»). Концы стержней одного направления изгибаются на 90 градусов. Эти отогнутые «лапки» привязываются к прямым стержням другого направления. Наружные арматуры соединяются между собой, а внутренние – крепятся к внешним. Длина «лапок» составляет 45-55 диаметров стержней.
2. Использование Г-образных хомутов. Внешние стержни соединяются путем наложения такого элемента, а внутренние – привязываются к внешним арматурам. Для надежности концы основных стержней также изгибаются под прямым углом. Длина «лапки» хомута составляет не менее 50 диаметров основной арматуры.
3. Применение П-образных хомутов. Концы основных стержней соединяются двумя хомутами, причем они располагаются перпендикулярно. В месте пересечения хомутов устанавливаются дополнительные вертикальные и поперечные связки.
4. Тупой угол. Концы наружных стержней изгибаются под нужным углом и связываются внахлест. Внутренние прутья присоединяются к внешней арматуре. Длина нахлеста – не менее 45 диаметров стержней.

В месте примыкания внутренних стен к основной ленте фундамента осуществляется соединение продольных арматур аналогично угловой увязке. При соединении внахлест изгибаются под прямым углом концы примыкающей арматуры. «Лапки» привязываются к наружному стержню основной армировки. Кроме того могут использоваться Г-образные и П-образные хомуты.

Расчет диаметра арматуры

Расчеты, связанные с монолитной плитой, достаточно сложны и требуют особых знаний. Далеко не каждый конструктор может их правильно выполнить. Для индивидуального строительства можно руководствоваться минимальными значениями, принимаемыми по пособию «Армирование элементов монолитных железобетонных зданий».

Требования для монолитной плиты представлены в приложении 1, раздел 1. Общая площадь сечения рабочей арматуры в одном направлении принимается не менее 0,3% от общего сечения фундамента. Минимальный диаметр стержней назначается 10 мм при стороне плиты менее 3 м и 12 мм при большей длине стороны. Диаметр вертикальных стержней должен составлять не менее 6 мм, но также необходимо учитывать условия свариваемости. Максимальный размер рабочего армирования 40 мм, на практике чаще используют 12, 14 и 16 мм.

Пример расчета

В качестве исходных данных имеется железобетонная плита 6 на 6 м. Толщина для частного дома принимается 200 мм. Необходимо правильно армировать конструкцию. В примере не рассмотрено усиление железобетона на участках опирания стен.

Определение диаметров

В первую очередь определяется, что сетки будут укладываться в два ряда, поскольку толщина конструкции больше 150 мм. Далее производится расчет требуемой площади стальных прутьев.

• Площадь поперечного сечения фундамента = 6 м * 0,2 м = 1,2 м²;
• Минимальная площадь всей арматуры = 1,2 м² * 0,3% = 0,0036 м² = 36 см²;
• Минимальная площадь арматуры в одном направлении для одного ряда = 36 см²/2 = 18 см².

Далее необходимо воспользоваться сортаментом арматурных стержней, который приведен в ГОСТ 5781-82*. В этом документе приведена площадь сечения одного прута. Для удобства можно найти расширенную версию сортамента. По нему определяется, что для данного сечения в одной сетке необходимо использовать один из следующих вариантов:

• 16 стержней диаметром 12 мм;
• 12 стержней диаметром 14 мм;
• 9 стержней диаметром 16 мм;
• 8 стержней диаметром 18 мм;
• 6 стержней диаметром 20 мм.

Выбираем вариант с двенадцатым диаметром. Чтобы правильно разложить элементы необходима схема. Чертеж поможет рассчитать шаг прутов. Для стороны длинной 6 м шаг 16-ти стержней получается примерно 400 мм. Назначаем максимальное расстояние 300 мм исходя из условия СП 63.13330.2012 п.10.3.8.

Вертикальное армирование для надежности принимается 8 мм с шагом 300 мм.

Расчет количества

Недавно у нас появился калькулятор плитного фундамента, для удобства можете воспользоваться им.

Для того, чтобы не ошибиться при закупке материалов, необходимо заранее рассчитать их количество. Если имеется схема плиты, сделать это не сложно. При вычислении длин стержней необходимо учитывать толщину защитного слоя бетона 20-30 мм с каждой стороны.

Расчет рабочего армирования.

• Длина одного стержня = 6000 — 30*2 = 5940 мм;
• Количество стержней в одном направлении = 5940/300 = 19,8, принимаем 20 шт;
• Количество стержней в обоих направлениях для верхней и нижней сетки = 20*2*2 = 80 шт;
• Длина одного стержня для П-образных хомутов = 200 мм + (200 мм * 2)*2 = 1 м;
• Количество стержней для П-образных хомутов = 20*2 = 40 шт;
• Общая длина арматуры диаметром 12 мм = 80*5,94 м +40*1 м  = 515,2 м;
• Масса стержней диаметром 12 мм = 515,2*0,888 кг (находится по сортаменту) = 457,5 кг.

Расчет вертикального армирования.

• Длина одного стержня = 200 — 20*2 = 140 мм;
• Количество стержней = кол-во  горизонтальных прутов в одном направлении*кол-во прутов в другом = 20*20 = 400 шт;
• Общая длина стержней диаметром 8 мм = 400*0,14 = 56 м;
• Масса стержней диаметром 8 мм = 56*0,395 = 22,12 кг.

Все получившиеся значения удобно свести в таблицу.

Диаметр	Длина	Масса
12 мм	515,2 м	457,5 кг
8 мм	56 м	22,12 кг

При расчете расходов стоит учитывать стандартную длину одного прута – 11,7 м, это означает, что, например, стержней 8 диаметра понадобится 5-6 штук с небольшим запасом. А при большой длине рабочей арматуры требуется увеличить суммарную длину на 10-15% для соединения стержней внахлест.

Грамотный выбор диаметра, шага и соблюдение технологии монтажа обеспечат надежность и долговечность фундамента при минимально возможных затратах.

Рекомендуем: Технология строительства плитного фундамента.

Что необходимо учитывать при армировании плитного фундамента?

1.

Монолитные плитные фундаменты применяются на грунтах с низкой несущей способностью, а также районов с повышенным уровнем грунтовых вод.

2.

Бетон способен выдерживать высокие нагрузки на сжатие, но не может выдерживать нагрузки на изгиб и растяжение.

3.

Для предотвращения разрушения плитного фундамента под воздействием нагрузок его необходимо армировать (усилить).

Армирование позволяет равномерно распределить нагрузки по всей железобетонной конструкции и предотвратить возникновение трещин и разрушения конструкции.

В качестве материала для армирования, повышающего прочность конструкции, используется композитная или стальная рифленая строительная арматура.

4.

Для армирования плитных фундаментов используются, так называемые, арматурные сетки и пространственные арматурные каркасы. Ниже на рисунке приведена их схемы.

5.

Основную «работу», связанную с компенсацией и распределением нагрузок, выполняет продольные стержни арматуры.

Рабочая продольная арматура — это тип арматуры, применяемой в железобетонных конструкциях для усиления и обеспечения прочности в продольном направлении. Она предназначена для принятия и передачи продольных нагрузок, которые возникают в конструкции в результате веса, нагрузок от строения или внешних сил.

Цель рабочей продольной арматуры — предотвратить разрушение или деформацию конструкции под действием продольных нагрузок. Она принимает напряжения, вызванные растяжением, сжатием или изгибом, и перераспределяет их по всей конструкции, повышая ее прочность и устойчивость.

6.

Прутья арматуры связывают вязальной проволокой диаметром от 1,2 до 2 мм.

7.

Хомуты необходимы для соединения арматурных сеток в единую конструкцию.

8.

При монтаже арматурного каркаса важно следить за тем, чтобы он был полностью погружены в бетон. Чтобы защитить арматуру от воздействия внешних факторов достаточно 30-50 мм бетонного слоя со всех сторон

Для формирования защитного слоя определенной толщины удобно использовать пластиковые фиксаторы.

9.

Если длины арматурного стержня не хватает на всю длину фундамента, применяют стыковку с нахлестом. Перекрытие стержней должно составлять не менее 20 диаметров используемого прутка, но не менее 25 см. Прямое соединение прутьев не допускается.

10.

Порядок работ по армированию бетонной плиты:

• Очищается площадка, и производится разметка.
• Выкапывают котлован нужного размера.
• Формируют дренажную систему.
• Засыпают и уплотняют основу из песка с гравием.
• Укладывают гидроизоляцию.
• Собирают и фиксируют опалубку.
• Устанавливают арматурный каркас и производят армирование основания.
• Конструкцию заливают бетоном.

11.

Центральная часть плиты армируется сеткой, которая имеет постоянный размер ячейки. Шаг прутьев в обоих направлениях должен быть одинаковым

Важно учитывать, что в соответствии с требованиями СП «Бетонные и железобетонные конструкции» расстояние между стержнями не должно превышать толщину плиты более чем в 1,5 раза. В зависимости от расчетной нагрузки, рекомендуется выбирать шаг в диапазоне от 200 до 400 мм

Например, для кирпичных домов подойдет шаг арматуры 200 мм, а для более легких каркасных конструкций можно укладывать стержни реже.

12.

Армирование железобетонной плиты выполняется с учетом особенностей нагрузок, неравномерно: в местах опорных стен или колонн требуется дополнительное усиление. Эти участки называются «зонами продавливания».

13.

Если толщина плиты составляет 150 мм или менее, то арматурная сетка укладывается в один слой. При толщине плиты более 150 мм, применяются пространственные арматурные каркасы.

14.

На торцах плиты необходимо применять П-образные хомуты. Длина этих стержней должна превышать 2-кратную толщину плиты. П-образные стержни служат для связывания верхнего и нижнего ряда армирования, а также обеспечивают противодействие крутящим моментам у края плиты и закрепление концов продольной арматуры.

15.

В зонах опоры вертикальных несущих конструкций продольная арматура размещается с уменьшением шага. Например, если основной шаг армирования по ширине плиты составляет 200 мм, то под стенами рекомендуется использовать шаг 100 мм. Это позволит предотвратить излишнее продавливание и возникновение трещин.

16.

Горизонтальные слои рабочей арматуры связываются между собой при помощи хомутов специальной формы.

Видео описание

Как выполняется ручная вязка арматурного каркаса, смотрите в видеоролике: Готовые сваренные сетки монтировать быстрее и проще, чем при методике связывания. Единственный минус – это трудность, возникающая при подборе необходимого типоразмера.

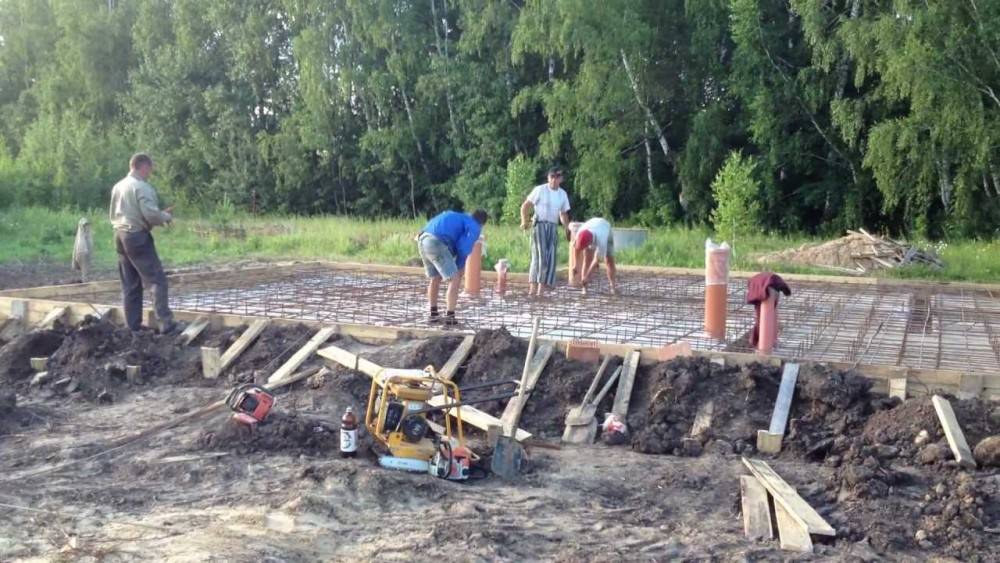

Прутки арматуры для фундаментной плиты Источник bigbang.in.ua

При применении сварочного аппарата, рекомендуется в важных зонах – угол постройки и прочие участки, где массивные стены будут создавать нагрузку на конструкцию, арматуру следует в обязательном порядке соединять проволокой.

Метод сварки применяется в редких случаях, так как главный недостаток такого варианта – жесткое и неподвижное соединение. Это плохо сказывается на качестве монолитного фундамента. При сваривании металлические элементы расплавляются, после чего снижаются показатели прочности арматурных элементов.

Способы вязки арматуры

Существует несколько техник соединения продольных армированных элементов с поперечными прутьями, каждый из которых отличается степенью прочности и сложности. Одни схемы предназначены для легких построек, другие рассчитаны на серьезные нагрузки. В зависимости от выбранного способа можно определить необходимое количество арматуры. Мы опишем самые распространенные варианты вязки.

В зависимости от выбранного способа вам понадобятся следующие инструменты:

• крючок для вязки (можно сделать самому или купить в магазине);
• кусачки;
• шуруповерт;
• плоскогубцы;
• вязальная проволока;
• скрепки;
• вязальный пистолет;
• сварочный аппарат.

Насчет последнего инструмента стоит немного уточнить. Дело в том, что специалисты не рекомендуют сваривать арматуру для фундаментов, поскольку места соединения элементов являются потенциальными точками возникновения ржавчины. Также крепления получаются недостаточно прочными и могут разрушиться еще на моменте заливки бетона.

Ручная вязка

Для этого способа вам понадобится стальная проволока диаметром от 0,8 мм до 1,2 мм в бухтах либо прутья длиной 10-20 см. Суть заключается в том, чтобы сложенной пополам проволокой стянуть два элемента и закрутить ее круглыми кусачками или плоскогубцами. Можно воспользоваться и специальным крючком. Проволоку также надо сложить пополам, чтобы получилась петля, через эту петлю продеть крючок, свободные конца обмотать вокруг связываемых элементов и тоже зацепить крючком. Затем остается протащить их через петлю, прокрутить крючок, чтобы зафиксировать соединение.

Еще один способ ручной вязки арматуры – при помощи шуруповерта. Вденьте патрон в крючок, тогда при включении он будет самостоятельно за пару секунд прочно закручивать проволоку.

Эта техника простая и дешевая, однако соединения могут получиться недостаточно плотными, и контролировать одинаковое качество вязки на всех сегментах не представляется возможным. В результате возникает риск смещения узлов.

Различные скрепки из стальной проволоки также применяются для вязки арматуры. Инструменты для этого не нужны – они просто затягиваются вручную. По этой причине скорость вязки вырастает в 3 раза по сравнению с крючком, для работы не нужно никакого опыта и навыков, арматура соединяется достаточно плотно. В качестве альтернативы стальным скрепкам можно взять пластиковые хомуты. Однако такой вариант больше применим для создания каркаса фундамента под легкие дачные домики или другие небольшие постройки.

Вязальный пистолет

Если вам предстоят большие объемы работы, то чтобы снизить трудоемкость, лучше использовать вязальный пистолет, а не крутить проволоку вручную. Существуют электрические и механические пистолета. Для создания крепления установите насадку в нужное место, включите пистолет, а всю остальную работу он сделает сам.

Электроинструмент очень удобен, поскольку работает автономно, а проволока подается из сменных катушек, наподобие обоймы, как у настоящего пистолета. В результате получаются довольно прочные соединения, и практически не остается лишней проволоки (обрезков). На создание одной точки крепления уходит 1-2 секунды. К недостаткам можно отнести высокую стоимость вязального пистолета, необходимость предварительной подготовки. Также пистолетом невозможно работать в труднодоступных местах каркаса – там придется крутить вручную или затягивать скобами.

Чтобы получить полное представление об этой работе, предлагаем посмотреть видео, как правильно вязать арматуру для ленточного фундамента:

Этапы монтажа каркаса

На самом деле работы по армированию на столь сложны, их легко выполнить, самостоятельно имея минимальные навыки строительных работ. Перечислим этапы. При этом не будем уделять внимания тому, с помощью какой технологии проводится соединение, так как (что уже говорилось выше) нет разницы сварка это или вязка. Связывание занимает больше времени но не требует специального оборудования при сварных стыках затраты времени на устройство сокращаются. Перед началом монтажа каркаса выполняем все предварительные операции — устройство подушки и гидроизоляции, опалубки. Заготовку материала (нарезание по размеру) можно проводить как предварительно, так и в процессе работы. Второй вариант предпочтительнее, так как может потребоваться подгонка отдельных узлов. Затем собираем арматуру:

• Вначале укладываем и соединяем между собой нижнюю сетку, для того чтобы обеспечить необходимую толщину защитного слоя используем фиксаторы.
• К нижней сетке крепим вертикальные элементы. В местах их сближения с боковыми стенками плиты также устанавливаем фиксаторы.
• Крепим остальные ярусы горизонтальных сеток.
• При необходимости устанавливаем закладные детали.
• По окончании сборки проверяем соответствие размерам и прочность соединений. По необходимости устраняем огрехи.

После всего этого можно приступать к бетонированию.

Расчетная часть

Цельная фундаментная плита обеспечит устойчивость возводимого здания, если правильно составлена схема армирования монолитной плиты фундамента.

Экономия денежных средств, снижение трудовых затрат обеспечивается формированием основы со следующими характеристиками:

• Глубиной приямка — 0,3-0,5 м.
• Толщиной бетонной плиты — 0,15-0,3 м.

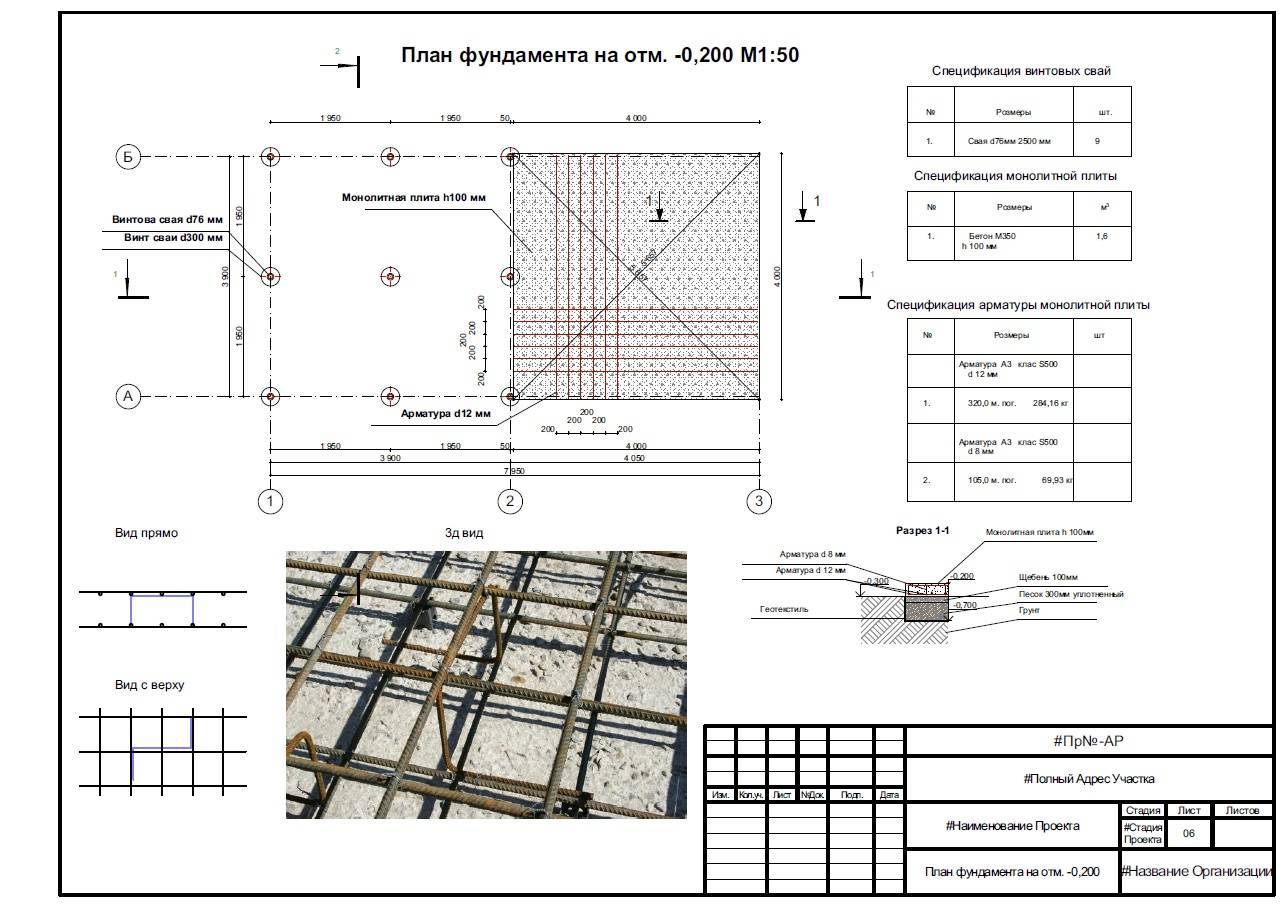

Для выполнения строительства необходима схема армирования плитного фундамента. Ее несложно разработать самостоятельно, зная габариты, особенности конструкции здания. Самостоятельно разработанный чертеж позволит оценить стоимость строительных мероприятий, профессионально подойти к выполнению работ по армированию.

Такая плита полностью заливается бетонной смесью, перед заливкой производится установка арматурного каркаса, который во много раз усиливает конструкцию

Зная габариты основания и, ориентируясь на интервал между стальными прутками и массу одного погонного метра арматуры, не сложно рассчитать количество стальных стержней необходимого сортамента.

Алгоритм выполнения расчёта потребности в арматуре, расположенной с шагом 20 см, рассмотрим на примере основания, имеющего габаритные размеры 900х700 см:

• потребность в продольных стержнях одного уровня каркаса определяем путем деления длины плиты на расстояние между стержнями — 900:20=45 прутков (длиной 7 метров). Количество продольной арматуры на две стороны составит 45х2=90 элементов;
• суммарное количество поперечно расположенных элементов определяем аналогично: 700:20х2=70 прутков (длиной 9 метров);
• рассчитываем общий метраж стержней усиления: 90х7+70х9= 1260 метров;
• определяем массу необходимой для усиления фундамента арматуры, зная вес погонного метра стального прутка. Например, для стержня диаметром 14 мм, погонный метр которого весит 1,21 кг, получаем: 1260х1,21=1524,6 килограмм.

Заказ прутков осуществляется в тоннах. Следует, руководствуясь полученным значением, заказывать незначительно увеличенное количество стержней с учетом отходов, связанных с резкой материала.

Схема армированной монолитной бетонной плиты

Резка прутьев

Проще всего выполнять кройку стержней по шаблону. Для этого сперва необходимо нарезать все продольные куски обоих поясов, а затем подготовить все поперечные стержни.

Проще и дешевле всего осуществить крой при помощи обычный болгарки (УШМ) с диском по металлу. Благодаря этой машине можно резать стержни любого размера.

Также можно использовать:

• Гидравлические ножницы по металлу (болторезы). Однако они подойдут только для прутков диаметром 6-8 мм и обойдутся очень дорого.
• Газовый резак. В этом случае придется получить разрешение, которое позволит выполнять опасные работы.

На этом же этапе необходимо подготовить и нарезать куски арматуры для подставок.
