Технология укладки электрического теплого пола под плитку

Почему теплые полы лучше укладывать под плитку

Если вы научитесь самостоятельно укладывать теплый электрический пол под плитку, вы сэкономите значительные средства при проведении тех или иных ремонтных работ у себя в доме, а также придадите вашему помещению привлекательный внешний вид. Поскольку плитка имеет такие свойства:

• отличный внешний вид;
• практичность;
• хорошие показатели теплопроводимости;
• способность сохранять свой первоначальный внешний вид даже при условиях повышенных температур (в отличие от дерева, которое под воздействием высоких температур деформируется).

Посмотреть наглядно, как выглядит укладка плитки на теплый пол, можете на прилагаемом видео.

Типы электрических полов

Основные разновидности:

• теплый пол кабельный электрический под плитку;
• пленочный пол;
• нагревательные маты;
• карбоновые маты.

По принципу работы они делятся на две группы: кабельный нагрев и инфракрасное излучение.

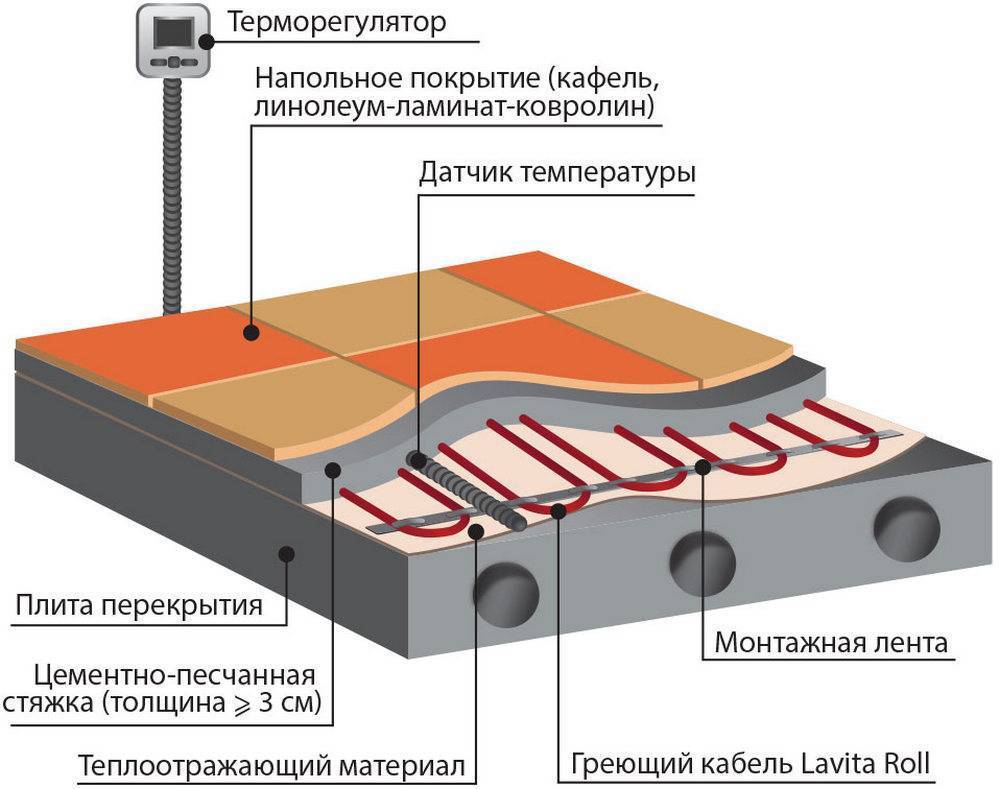

Кабельный пол состоит из нагревательной секции (расположенной в полу), монтажного конца (с помощью которого производится подключение к терморегулятору и источнику энергии) и соединительных муфт.

Рекомендуемая толщина теплокабеля – 8 мм. Его укладывают «змейкой» по всей площади, назначенной под обогрев. Резать кабель нельзя.

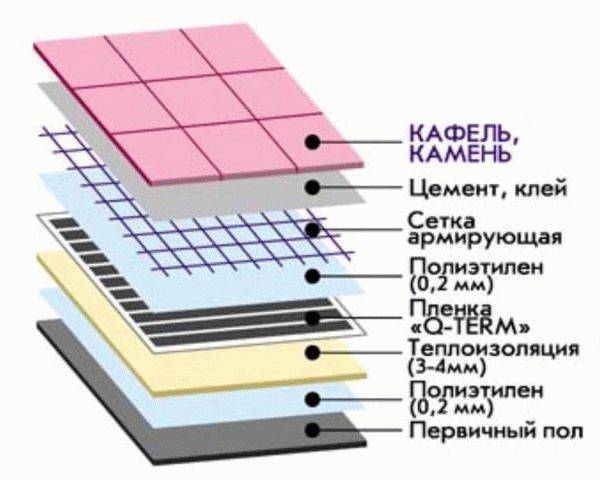

Пленочный пол – тонкая (0,33 мм) полимерная пленка со встроенными плоскими нагревательными элементами. Элементы питаются от сети или автономного источника, пленка излучает инфракрасные волны.

Маты – это тоже теплокабель, только закрепленный на гибкой армирующей сетке. Реализуется в рулонах.

Карбоновые маты состоят из параллельно соединенных карбоновых стержней. Принцип обогрева – инфракрасный.

Разбираем виды теплых полов

Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:

• Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
• Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
• Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.

Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.

Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую. Электрический теплый пол под плитку представлен тремя основными разновидностями:

Электрический теплый пол под плитку представлен тремя основными разновидностями:

• Нагревательный кабель – самый оптимальный вариант;
• Нагревательные маты – несколько дороговато, но эффективно;
• Инфракрасная пленка – не самый разумный вариант.

Давайте рассмотрим возможность их применения совместно с кафельной плиткой.

Инфракрасная пленка

Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.

Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

Нагревательные маты

Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.

Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

Нагревательный кабель

Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:

• Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
• Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
• Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.

Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.

Итоговые выводы

Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.

Монтаж устройства

Самым дешевым, но при этом и трудоемким при монтаже признан кабельный пол.

В его комплекте обязаны присутствовать:

• бухта с кабелем нужного диаметра и длины;
• соединительный провод (холодный), который при помощи муфты соединен с кабелем;
• гофрированная трубка с заглушкой, в которую будет вставлен термодатчик с проводом;
• фиксаторы для кабеля или монтажная лента.

Как правило, термодатчик и термостат в набор не входят, и их следует покупать отдельно.

Устройство электрического теплого пола под плитку заключается в следующем:

1. 1. Перед началом работ составляется схема укладки кабеля.
   2. Определяется место для терморегулятора, и на высоте до 1 м от пола в стене вырезается гнездо для его установки.

      Прибор не может быть установлен к полу ближе, чем на 30 см, и его не должны после обустройства помещения закрывать ни мебель, ни бытовая техника.

1. От гнезда термостата нужно сделать в стене борозду вниз (20х20 мм). В нее будут уложены провода и гофрированная трубка с термодатчиком.
2. Дальше собираются все перечисленные выше слои конструкции.
3. Обогревательный элемент фиксируется на монтажной планке или армирующей сетке в той же последовательности и длине шага, как указано на схеме.
4. Кабель фиксируется поблизости от концевой муфты, а термодатчик с проводом «пакуются» в гофру.

   Термодатчик необходимо просунуть до конца трубки, после чего ее нужно закрыть заглушкой, чтобы бетонный раствор не попал вовнутрь и не навредил ему.

5. На расстоянии 50-60 см от стены следует уложить и зафиксировать гофрированную трубку с термодатчиком так, чтобы она находилась между витками кабеля, не соприкасаясь с ними. Вторая часть трубки укладывается в вырезанную в стене выемку и так же закрепляется.
6. В ту же штробу нужно уложить и зафиксировать конец кабеля и провода питания, после чего ее можно зашпатлевать.
7. Провести проверку работы системы, и если все в порядке, то можно делать стяжку, а когда она полностью высохнет приступить к укладке керамической плитки.

Так собирается теплый пол под плитку (электрический) своими руками и, как говорят опытные мастера – это самая долгая по времени монтажа система.

Важные особенности работ

В одной из статей были рассмотрены виды теплых полов в доме, в частности, водяные и электрические.

Также были указаны их преимущества и недостатки, однако в ней не упоминалось о еще одном преимуществе электрических теплых полов перед водяными – возможность монтажа их самостоятельно.

Чтобы сделать в доме водяные теплые полы нужно большое количество подготовительных работ, также уметь правильно сделать разводку и надежно закрепить трубы, подсоединить их к централизованному отоплению, а затем еще будет масса финишных работ.

Теплые полы же, в которых источником тепла выступает электроэнергия сделать значительно проще, да и подготовительных работ значительно меньше.

Но поскольку существует три вида электрических теплых полов – кабельные, термоматы и инфракрасные, то монтаж их между собой отличается.

Но в целом произвести укладку каждого вида электрических теплых полов самостоятельно вполне возможно.

Процесс укладки нагревательных матов

Этот тип теплых полов стал настоящим «спасением», так как в разы сократил время на их укладку. Нагревательный мат – это уже уложенный и зафиксированный кабель, собранный с определенным шагом на сетке из стекловолокна.

При использовании нагревательных матов можно обойтись без стяжки, а плитку класть прямо на них при помощи специального клея.

Монтаж данной системы такой же, как и кабельной, но следует учесть некоторые нюансы:

1. Укладывая маты, нужно следить, чтобы витки кабеля не соприкасались друг с другом и не были положены внахлест.
2. Первый мат кладется так, чтобы термодатчик приходился на центр петли кабеля.
3. Каждую полосу нужно фиксировать, если она не снабжена самоклеящейся основой. В продаже имеются маты, на которых кабель зафиксирован с помощью эластичных лент, которые закреплены зажимами. Они хороши тем, что позволяют регулировать, и при необходимости менять его шаг.
4. После проверки работы системы, на маты аккуратно, чтобы не разорвать кабель, наносится клей для керамогранита и электрического теплого пола и укладывается плитка.

Так выполняется монтаж нагревательных матов под керамическую плитку. Он настолько прост, что с ним справится даже новичок.

Достоинства и недостатки

Из всех разновидностей наиболее удобными являются ИК-пленки, поскольку они:

• легко монтируются (пленку нужно просто расстелить);
• не уменьшают высоту помещения (имеют мизерную толщину и не нуждаются в стяжке);
• при локальных повреждениях основная часть пленки остается работоспособной.

Но есть у них и важные недостатки:

• недолговечны: срок службы составляет от силы несколько лет;
• не могут использоваться в ванных и других влажных помещениях: если влага проникнет под изоляцию и стоящий на полу пользователь окажется под напряжением, УЗО может не сработать.

Кабельный пол прослужит гораздо дольше, и применять его во влажных помещениях можно без ограничений. Проще всего работать с термоматами — их, как и ИК-пленку, нужно просто расстелить.

Поскольку греющий кабель термомата, как уже говорилось, является тонким и маломощным, в устройстве стяжки нет необходимости — плитку кладут прямо поверх нагревателя, заливая его толстым слоем плиточного клея.

Если же требуется более сильный нагрев, например, для использования теплого пола в качестве основной системы отопления, придется приобрести мощный греющий кабель, который всегда продается в чистом виде. Но с монтажом нужно будет повозиться (лучше, если этим будет заниматься человек с опытом).

Из-за необходимости обустройства стяжки (равномерное распределение тепла) высота помещения сократится.

Технология укладки

Монтаж греющего кабеля обоих видов и матов происходит по схожей технологии и имеет общий подготовительный этап. Нюансы в конструкции систем влияют на подключение к электросети.

Подготовка поверхности

Первый шаг подготовки поверхности – выравнивание. Не должно быть перепадов по уровню, трещин и выступов. При необходимости наливается новая стяжка. Основные работы продолжаются после ее высыхания. Перед укладкой теплого пола проводится тщательная уборка. Поверхность очищается от пыли и мусора, грунтуется. В комнатах с повышенной влажностью (ванная, санузел) выполняется гидроизоляция пола битумом или жидким стеклом.

Для сокращения расходов на обогрев выполняется теплоизоляция. Помещения на первом этаже утепляют пенопластом, в остальных комнатах достаточно укладки фольгированного пенофола. В местах отступа от стен размещается демпферная лента. Она компенсирует расширение бетона при нагревании.

Создание схемы и расчет

До начала монтажных работ составляется схема укладки. На ней изображается размещение кабеля (матов), место подключения терморегулятора. В схеме учитывается рекомендованный отступ от стен на 50-100 мм. Отмечаются участки, занимаемые мебелью без ножек, на которых нельзя располагать нагревательные элементы.

Вычислив удельную тепловую мощность, требующуюся для помещения, можно подобрать длину кабеля. Обычно изделия продаются бухтами определенного размера с концевыми муфтами для подключения. При выборе электрического теплого пола основной параметр – мощность. Длину провода высчитывают, разделив общую мощность на погонную, указанную в характеристиках. Шаг витка определяют по формуле: h=Sx100/L, где: h – шаг укладки, S – полезная площадь, L – длина кабеля.

Установка датчика температуры

Датчик температуры теплого пола

Комплект теплого пола оснащается терморегулятором и датчиком температуры. Термостат бывает механический и электронный, с его помощью задается температурный режим. Датчик измеряет температуру нагрева пола, с регулятором он соединяется проводом. Под устройства в стене делается штроба и отверстие на высоте 80-100 см. Датчик укладывают в гофрированную трубу. Она защищает прибор и позволяет осуществить его замену. Термодатчик укладывают между витками кабеля, расстояние от стены 50 см.

Монтаж кабеля теплого пола

На фольгированной поверхности утеплителя фиксируются монтажные ленты. Это гибкие металлические элементы с готовым креплением. Второй вариант – использование стекловолоконной сетки. Полотно раскладывается на поверхности, кабель крепится к нему пластиковыми хомутами. Между витками соблюдается расчетное расстояние, не допускается их пересечение.

Перед установкой проверяется сопротивление системы. Оно должно соответствовать показателям паспорта. Допустимые расхождения 10%. Одножильный кабель подключают к терморегулятору двумя концами, а двужильный – одним, на втором устанавливается муфта. Монтаж теплого пола электрического под плитку заканчивается проверкой сопротивления.

Укладка нагревательных матов

Укладка нагревательного мата

Электрические маты раскладывают на полу согласно схеме. Для поворотов разрезается сетка без повреждения проводов. После укладки проводится проверка коммутации. Подключение к терморегулятору происходит по цветовой разметке проводов. Процедуру регламентирует инструкция производителя.

Заливка стяжки

Поверх нагревательного кабеля заливается бетонная стяжка толщиной слоя 5 см. Для матов допускает использование плиточного клея, но основание должно быть не менее 3 см. Раствор тщательно распределяется по поверхности. Следующий этап начинают после схватывания стяжки.

Какой вид электрического пола выбрать?

Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

Нагревательные кабели

Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.

Выпускается два вида нагревательных кабелей – одно- и двужильные.

Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.

Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.

Большим технологическим шагом вперед стало производство двужильный кабелей.

Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.

Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.

Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.

Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.

И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).

Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

Обогревательные маты

Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.

Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.

Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.

Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.

Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.

Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.

Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.

Что еще потребуется для работы

Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.

Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.

Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».

Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.

Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».

При использовании электрических матов под кафель такую подложку не делают.

Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.

Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

Кабельный теплый пол под плитку

В отличие от пленочных электрополов, кабельные системы обогрева наиболее хорошо сочетаются с керамическим плиточным покрытием. Есть один нюанс – монтаж плитки производится поверх тонкой цементно-песчанной стяжки. Ее толщина достигает 3-5 см.

Основное достоинство кабельного обогревательного пола в сочетании с керамической плиткой – это высокая скорость прогревания покрытия и простота эксплуатации. Кабельный теплый пол обеспечивает быстрый обогрев поверхности благодаря высокой степени теплопроводности плиточного покрытия, которое к тому же устойчиво к воздействию высоких температур.

Недостаток кабельного пола в сочетании с плиткой заключен в сложности проведения монтажных работ. При укладке плитки поверх кабельного теплого пола обогрев будет происходить с минимальной инерционностью, т.е. поверхность будет своевременно нагреваться или остывать по команде программируемого терморегулятора. Керамическая плитка, установленная поверх электрического кабельного пола, обеспечивает максимально эффективное распределение тепла по всему помещению.

Монтаж кабельного теплого пола своими руками

1. Устройство кабельного пола начинается со сборки нагревательного контура. На фольгированное покрытие укладываются рейки для монтажа, между ними располагается утеплитель.
2. Греющий кабель прокладывается от той точки, где будет размещен блок управления.
3. Устанавливается один или несколько температурных датчиков. Это устройство размешается между витками нагревательного кабеля в гофрированной трубке.
4. После завершения укладки нагревательного кабеля и температурных датчиков, греющий контур заливается бетонной стяжкой. Ее толщина может достигать 4-5 см.
5. Электрический теплый пол подключается к контрольному блоку управления. Выполняется это последовательно – к разъемам подсоединяются температурные датчики, а после них – кабель нагрева.
6. К блоку управления подключается линия квартирной электросети, которая отводится от главного предохранителя.

Читать также: Подключение теплого пола к электричеству: как подключить своими руками

Укладка плитки на кабельный пол

1. Сначала нужно убедиться в том, что все детали конструкции надежно залиты цементной стяжкой. Ровность покрытия проверяется уровнем. Стяжка полностью высыхает за более чем 20 дней, укладывать плитку можно на 5-й.
2. Укладка плитки начинается после предварительной стыковки элементов рисунка. Начинать укладку лучше всего с самой дальней стены.
3. На плитку с помощью зубчатого шпателя наносится слой клеевого состава с толщиной в 40-45 мм.
4. Плитка с клеем прикладывается к стяжке, плотно прижимается и выравнивается. Можно по ней слегка простукивать прорезиненным молотком.
5. На углах изделия выставляются пластмассовые крестики для выравнивания швов, к ним стыкуется следующее изделие.
6. После того как укладка дойдет до угла нужно оставить зазор, в который укладываются отрезанные части плитки.
7. По истечении 3-4 дней, когда плиточный клей засохнет, производят затирку швов с помощью цемента или герметика.
8. Через два часа после затирки плитка тщательно вымывается от остатков состава.

Запуск обогревательной системы выполняется не ранее, чем через 25 дней после укладки плитки.

Читать также: Запуск отопления: подключение и порядок включения

Рекомендации по укладке электрического пола своими руками

При укладке своими руками теплого электрического пола под плитку нужно:

• Строго следовать технологии его монтажа.
• Убедиться в исправности термостата и датчика температуры.
• Перед укладкой проверить греющие материалы (кабель, маты, пленку) на предмет неисправности.
• Учитывать значительное увеличение толщины пола после конечного этапа монтажа. Рассчитывать толщину пирога покрытия пола заранее, чтобы плитка вышла в один уровень с покрытием в других комнатах.
• Со строгой точностью устанавливать тяжелую мебель, чтобы ее ножки не попадали на место прокладки кабеля. Постоянно давление создаст разрыв кабеля, придется менять целый участок.
• Выдержка полного высыхания стяжки, чтобы в дальнейшем она не начала растрескиваться и крошиться под покрытием.
• Стяжка и плиточный клей под покрытием должны быть толщиной не менее 1 см, иначе тепло не будет распространяться по всей поверхности покрытия, задерживаясь только в местах прокладки кабеля.
• Недопустимо замуровывать датчик температуры в стяжке пола.
• Нельзя резать кабель “на месте”, выбрав длину кабеля при закупке, помните, что уменьшить ее потом будет невозможно.
• Исключить возможность “хождения” по кабелю. Это может его повредить.

Технология укладки теплого электрического пола

Верная сборка отдельных элементов электрического теплого пола позволяет получить надежную систему, работающую без нареканий на протяжении длительного времени.

Итак, основные этапы монтажа электрического теплого пола своими руками под плитку.

Определение схемы укладки

Желательно определиться с расположением нагревательных элементов на этапе заливки чернового пола или во время капитального ремонта квартиры. Для этого на плане помещения вычерчивают схему укладки, отмечают место подключения кабеля, расположение термодатчика и терморегулятора (термостата).

В случае если в той или иной комнате установлены сантехнические приборы или стационарная мебель, то подобные участки можно исключить из зоны обогрева. Это приведет к снижению в дальнейшем расхода электроэнергии, уменьшению используемых комплектующих системы.

О необходимости теплоизолирующего слоя

Известно, что уложенные без теплоизолирующего слоя нагревательные элементы могут впустую расходовать до 30% вырабатываемой тепловой энергии (она может «уходить» вниз в холодный подвал и др.).

О специфике крепления нагревательных кабелей

Как правило, выкладывание этих элементов выполняют при помощи стальной сетки либо специальной монтажной ленты. В первом случае кабель закрепляют посредством пластиковых хомутов.

Данный способ хорош тем, что сетка делает цементную стяжку более прочной, одновременно препятствуя вминанию теплового кабеля в предварительно уложенный слой изоляции. Монтажная же лента – это особый гибкий материал, который уже имеет крепления для фиксации укладываемого кабеля.

Нанесение разметки

На поверхности пола отмечают места расположения мебели и сантехнических приборов. Оставшуюся поверхность пола размечают для дальнейшей прокладки кабеля

На этом этапе важно помнить:

• о местах фиксации термостата и датчиков,
• о соблюдении оптимального расстояния между рядами кабеля,
• о недопустимости перекрестной его укладки.

Монтаж кабеля

При монтаже нагревательного кабеля следует придерживаться номинальной мощности системы, рассчитанной на 1 м.кв. Исходя из данной величины, производят укладку комплекта с предусмотренным инструкцией шагом между полосами. Муфта «SPLICE» фиксирует границу соединения электрического и теплового кабелей. Данное место должно располагаться максимально близко к термостату и находиться в зоне цементной стяжки.

Расстояние от стены должно составлять от 20-30 см, а сам узел обязан сохранять прямолинейную форму без перегибов и изломов.

Установка терморегулятора

Данный элемент служит для настройки температурного режима системы «теплый пол». Его установку выполняют в соответствии с инструкцией изготовителя. Как правило, крепят его на расстоянии 0,8-1 м от уровня пола.

В случае комплектации термостата термодатчиком (датчик температуры пола) последний следует размещать внутри гофротрубки (облегчает замену элемента при необходимости), при этом его местоположение должно быть одинаково удалено от соседствующих витков нагревательного кабеля.

Заливка стяжки

Прежде всего, уложенный кабель необходимо протестировать на соответствие величины сопротивления расчетному значению. Кроме того, проводится контроль положения сочленяющей муфты «SPLICE», всегда находящейся в зоне стяжки. Подготовленный раствор максимально равномерно распределяют по поверхности пола. Обычно высота стяжки, выполняемой на стандартном бетонном основании, варьируется в пределах 3-7 см. Необходимо избегать образования пустот в процессе заливки пола, поскольку это может стать причиной снижения теплоотдачи системы, локального (местного) перегрева отдельных элементов и нарушения их нормального функционирования. По завершении заливки следует проверить целостность кабеля при помощи электротестера. Застывшая стяжка укрывается подходящим напольным покрытием (ламинатом, линолеумом, ковролином, или кафельной плиткой)

При этом нужно с осторожностью относиться к натуральным древесным материалам (паркету, паркетной доске и пр.), сверяя номинальные температуры работы системы «теплый пол» с допустимыми температурами нагрева подобных оснований

P.S. А на десерт предлагаю посмотреть видео-ролик: Самостоятельный монтаж электрического теплого пола

Установка термодатчика и терморегулятора, монтаж силового кабеля

Следующий шаг – монтаж гофрированной трубки и установка термодатчика. Гофрированная трубка укладывается между двумя параллельными рядами нагревательного кабеля с равномерным отступом. Длина гофрированной трубки до стены с терморегулятором должна составлять 50-60 см. Отверстие гофрированной трубки на полу обязательно закрывается либо специальной крышкой, либо заматывается изоляционной лентой. Только потом устанавливается термодатчик. В инструкции к комплекту “Теплый пол электрический” указано, что термодатчик желательно устанавливать после высыхания стяжки.

В инструкции к системе “Теплый пол” содержалась настоятельная рекомендация об установке автоматического выключателя (16 А) перед терморегулятором (для возможности полного обесточивания системы с окончанием отопительного сезона, а также в целях электробезопасности на случай сбоя электроники регулятора). Вот почему дополнительно были приобретены автоматический выключатель (16 А) и пластиковая коробка с крышкой к нему.

Если у вас розетки без заземления не забудьте его вывести. В качестве заземлителя можно использовать арматуру в стенах. Для выбора подходящего заземлителя нам потребуется цифровой мультиметр, проверить отсутствие заземления на электроприборах можно с помощью индикаторной отвертки. В нашем примере розетки были с заземлением, но после пожара в подъезде общий заземлитель выгорел, поэтому возникла необходимость в новом, была использована арматура. Для монтажа электрических проводов необходимы также круглогубцы, изоляционная лента, канцелярский нож, клеммы и кабельные наконечники.

Для установки терморегулятора потребуется вырезка круговой выемки диаметра 65 мм в стене. Если Ваши стены гипсовые, то Вам потребуется корончатое сверло по гипсокартону, подрозетник под ГПЛ и дрель (перфоратор).

Прокладка канавок для силового кабеля и термодатчика с помощью болгарки.

Для прокладки силового кабеля и гофрированной трубки в стене делаются горизонтальная и вертикальная выемки с помощью болгарки и отрезного круга.

Укладка заземления, силового кабеля, гофротрубки для термодатчика.

Укладка кабеля, предварительное подключение терморегулятора, установка термодатчика.

Заливка бетонной стяжки

Когда вы завершили укладку кабельного пола под плитку (кафель) по определенной технологии, следует проверить работоспособность всей системы. Если проблемы в функционировании отсутствуют, рекомендуется приступать к созданию цементной стяжки. В случае если вы решили уложить не кабельный теплый пол, а вариант на основе матов, укладка стяжки не требуется и можно приступать непосредственно к укладке плитки.

Желательно сделать на стене соответствующую отметку о требуемой высоте стяжки. Минимально допустимый слой равен 3 см, максимальная – 5 см. Раствор не должен иметь слишком густую консистенцию, в его составе должны быть такие элементы: песок, цемент, щебень, вода в соотношении 4:5:0.9. Также требуется добавить примерно 1% пластификатора (например, известь).

Чтобы сделать правильную стяжку, необходимо проследить, чтобы раствор был распределен равномерно. Для перераспределения состава допускается применение валика. После заливки требуется подождать несколько суток, чтобы стяжка полностью высохла. Только после полного высыхания можно приступать к укладке плитки.

Ложем плитку

Ниже представлена краткая инструкция. Если Вас интересует подробное и пошаговое пособие о том какую плитку или клей выбрать, как подготовить поверхность для дальнейшей работы, технологию укладки и т.д.

Для резки кафеля применяется ручной плиткорез. Перед резкой надо подготовить плитку согласно инструкции (предварительно замочить или протереть мокрой салфеткой). Если в кафеле надо создать фигурное отверстие для трубы, следует воспользоваться ручным резаком и наждачной бумагой для шлифовки отверстия.

Когда теплый пол будет установлен, нужно определить, по какой схеме надо класть плитку. Как правило, данное решение обусловлено дизайном квартиры и личными предпочтениями жильцов.

Краткая инструкция:

Разведите термоустойчивый клей для кафеля.
Шпателем нанесите клеевую смесь
Важно убедиться, что пустых мест под кафелем не останется, иначе это станет причиной износа.
Осторожно помещайте кафель на клей, контролируйте при помощи строительного уровня, чтобы укладываемая плитка была одного уровня. Между плитками вставляются крестообразные распорки из пластика, которые позволяют соблюдать равное расстояние.. Когда мастер завершил класть плитку, можно дополнительно залакировать поверхность

Это позволит увеличить срок эксплуатации кафеля и улучшит его эстетические свойства

Когда мастер завершил класть плитку, можно дополнительно залакировать поверхность. Это позволит увеличить срок эксплуатации кафеля и улучшит его эстетические свойства.

Таким образом, самостоятельно произвести укладку плитки на теплый пол не составит труда и начинающему мастеру. Для этого требуется определиться с видом конструкции, а затем тщательно изучить предложенную инструкцию по монтажу.

Однако если вы не уверены, что способны самостоятельно провести монтаж, или не полностью поняли технологию установки, лучше доверить данную процедуру мастеру. Ошибки в технологии приведут к необходимости демонтировать и повторно устанавливать конструкцию.
