Для водяного и электрического
Расчет мощности теплого пола электрического
Для расчета оптимальной производительности нагревательного кабеля (P) используется довольно простая формула:
P = Sхk, в которой
S обозначает полезную площадь, а k – удельная мощность теплого пола
Тип помещения | Требуемая удельная мощность электрического пола Вт/м2 | Погонная мощность нагревательного кабеля Вт/м | |
Максимальная | |||
| Санузлы (ванная, туалет, душевая) | 130 – 150 | 200 | 10–18 |
| Кухня, прихожая, спальня гостиная, детская комната | 100–150 | 170 | 10–18 |
| Помещения, находящиеся на 1 этажах многоквартирных зданий, а также над арками | 130–180 | 200 | 10–18 |
| Обогрев деревянного пола на лагах | 60–80 | 80 | 8–10 |
| Тонкий пол, в том числе и с применением ИК пленочных полов | 100–120 | 150 | 8–10 |
| Балкон, лоджии | 130–180 | 200 | 10–18 |
| Основное отопление с применением термоаккумулирующей бетонной стяжки | 150–200 | 200 | 18–20 |
теплый пол электрический: мощность на квадратный метр для помещений с различными функциональными назначениями
Для облегчения расчетов обычно используют усредненные значения коэффициента k:
- для помещений, расположенных, начиная со второго этажа – 120 Вт на м2;
- жилых помещений на первом, ванных комнат, котельных – 140 Вт на м2;
- застекленных балконов или лоджий, банных комнат – 180 Вт/ кв. м.
Пример расчета
Рассмотрим алгоритм расчета на конкретном примере. Допустим, на кухне, расположенной на пятом этаже многоэтажного дома, с общей площадью в 12 кв. м. предполагается установить электрический вариант. Потребляемая мощность комфортного (дополнительного) обогрева рассчитывается в следующем порядке:
Определяемся сначала с «холодной» площадью, которую занимает мебель и бытовая техника:
- холодильник – 0,25 кв. м,
- мебель – 2,5 кв. м,
- отступы по полу от стен периметру помещения – порядка 5–10 см, примерно 0,5 кв. м, то есть «холодная» площадь составляет
0,25 + 2,5 + 0,5 = 3,25 (кв. м).
Полезная площадь, таким образом, будет равна 8,75 кв. м.
Поскольку кухня находится над другой теплой квартирой, то выберем, скажем, k=120 Вт /кв. м.
Производительность в квт составит 8,75 * 120 = 1,05.
Для сравнения, отметим, что если та же квартира будет находиться на первом этаже над холодным подвалом, то для обогрева потребуется значительно большая производительность системы – 1,312 Квт.

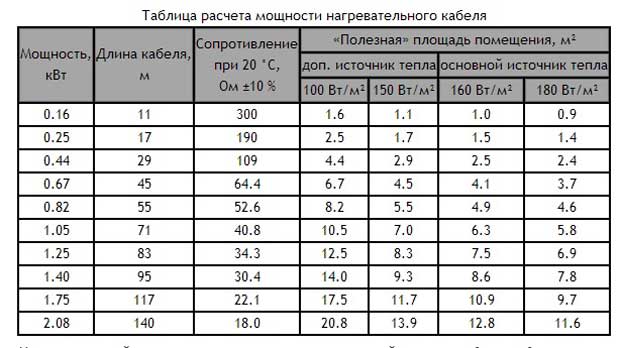

После расчета, какую мощность потребляет система, нужно выбрать нагревательный элемент и регулятор мощности.

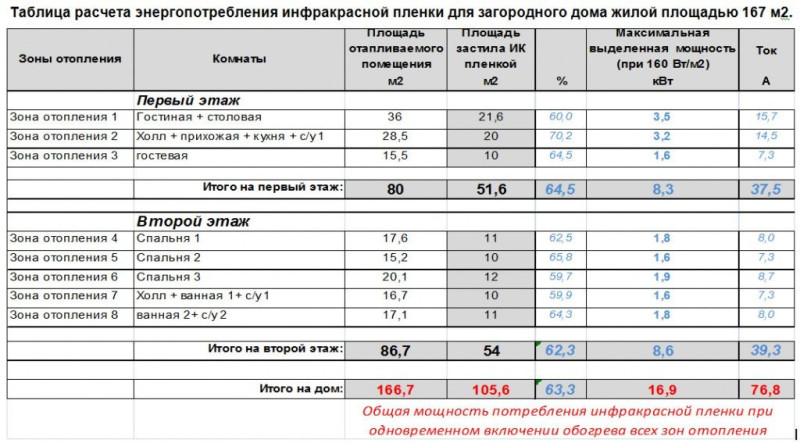

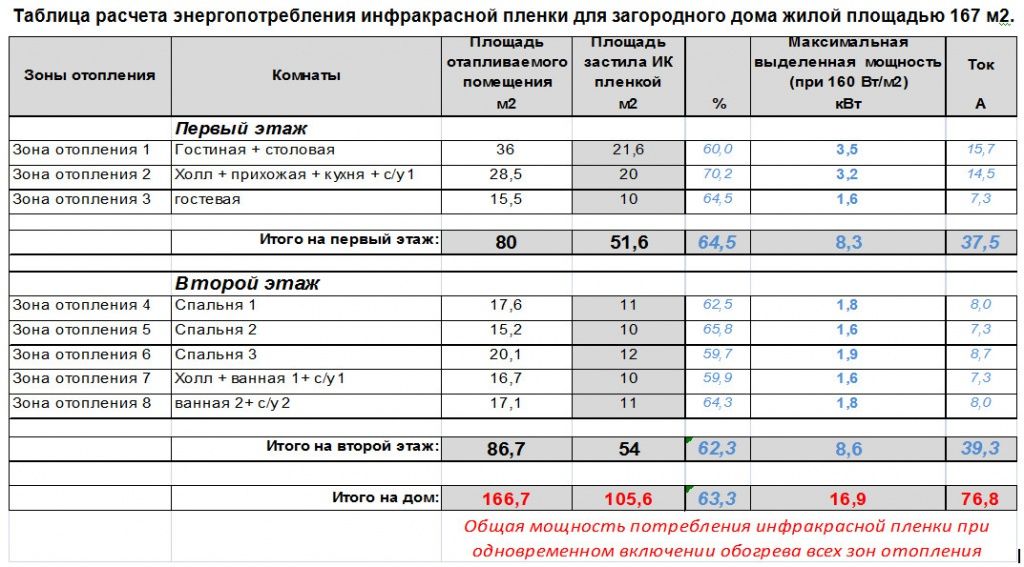

Инфракрасный: потребляемая мощность
- дополнительная – 120-150 Вт/м 2 ,
- основная –170-220 Вт/м 2
на практике не являются строго обязательными к применению.
Дело в том, что при работе терморегулятора от производительности инфракрасной пленки зависит только скорость нагрева системы.
В совершенно одинаковых условиях эксплуатации (уровень теплопотерь, требуемая температура и т. п.), пленочный пол в 220 Вт/кв. м нагреется быстрее, нежели ее аналог в 150 Вт/м 2 . Как только заданная температура будет достигнута, сработает регулятор, и система окажется обесточенной. Очевидно, что первая, более мощная и отключится раньше, и раньше же перестанет потреблять электроэнергию.
Таким образом, предположение, что использование пленочного пола в 150 Вт/кв. м обязательно будет более рентабельным – ошибочно.
При определенных условиях (например, при больших теплопотерях помещения или недостаточной теплоизоляции пола) пленка, теплоотдача которой меньше, будет работать достаточно долго, чтобы скомпенсировать теплопотери, продолжая расходовать электроэнергию.
Что же касается пленок в 220 Вт/кв. м, то у них тоже есть недостатки. В частности, они, могут перегрузить электрическую систему в доме, поэтому в некоторых случаях возникает необходимость прокладки дополнительной линии и установки автоматического выключателя.
Для квартир, расположенных на верхних этажах, для дополнительного обогрева вполне подойдут пленки в 130-150 Вт/кв. м. Подобный выбор оправдан также и в случае, когда домашняя электропроводка оставляет желать лучшего и нет возможности ее модернизировать.
Определенную роль в при выборе системы обогрева играет и тип покрытия, под которое ее закладывают. К примеру, если под ламинат, мощность в 150 Вт/кв. м. будет оптимальной, а вот мощность инфракрасного пола под плитку должна быть больше.
Теплый или комфортный пол
Сразу стоит разобраться в терминологии и в назначении подогрева пола. Могут быть две ситуации:
Отопление у вас сделано другого типа, а подогревать пол надо только, чтобы ногам было приятно и тепло. Так называют комфортный пол. Он может включаться самостоятельно. Летом в непогожие дни или ранней осенью, поздней весной. Но глобальное отопление решено иными средствами.
- Подогрев пола — основной вид отопления. Именно он дает основное тепло. Возможно, есть другие источники тепла, но они больше как резерв — на случай слишком холодных дней. Такой тип называют теплый пол.
Это разделение неофициальное, но так будет проще понять, какой именно подход вам выбрать при расчете и проектировании. А подходы разные, так как требования отличаются.

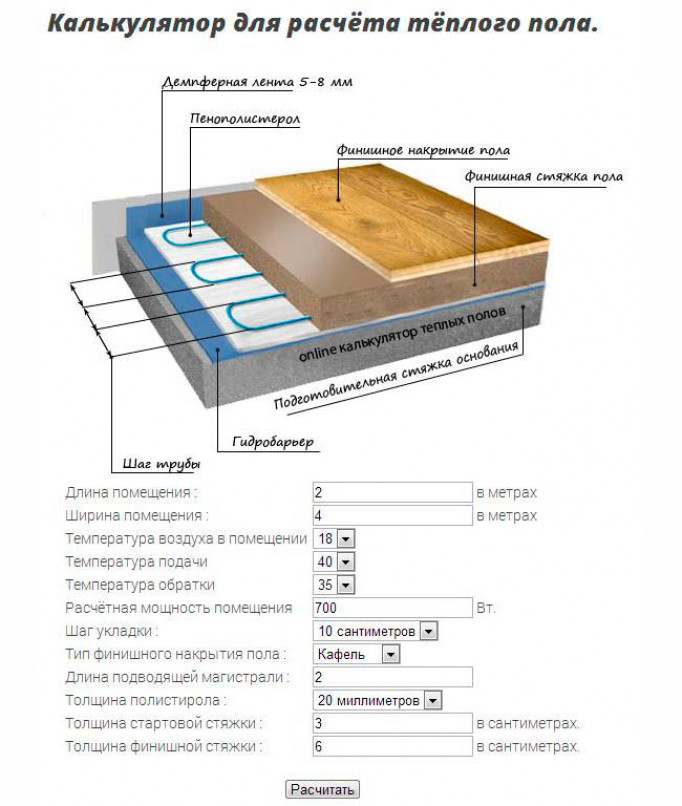

Программа расчета теплого водяного пола
- Существуют два метода, чтобы рассчитать водяной теплый пол, это:
- наглядный способ;
- и онлайн калькулятор.
При первом способе для вычисления используется миллиметровая бумага, карандаш и ластик.
На бумаге рисуется площадь помещения, со всеми предварительными данными и при помощи формул производится расчет. Такой метод более точный, но он отнимает много свободного времени и требует особых навыков. Поэтому, для более быстрого подсчета теплых полов, применяется программа для расчета теплого пола – онлайн калькулятор.
С помощью такой программы можно с легкостью, всего за несколько секунд получить всю интересующую информацию, базисные характеристики и итог подсчета теплого пола.
Суть этого способа, заключается в том, что все данные вносят в калькулятор онлайн, с необходимыми размерами и выборами, которые в нем уже установлены. Затем при нажатии на итог, вычислительная техника выдает результаты.
- Для расчета потребуется:
- ввести данные, описывающие помещение, в котором предполагается установка пола;
- определить начальные данные для расчета. К базовым данным относятся;
- регион расположения помещения, определяющий среднюю температуру воздуха и необходимую температуру пола;
- влажность в помещении;
- площадь покрытия пола;
- количество окон, входных дверей и стен, выходящих на улицу;
- произвести расчет тепловых потерь;
- определить месторасположение оборудования и прокладки труб.
- По заданным параметрам производится проектирование, то есть программа отразит введенную информацию схематически:
- произвести расчет количества материалов для пола. Программа автоматически рассчитает метраж трубы для теплого пола и иные параметры, которые требуется учесть при обустройстве дополнительного источника отопления;
- с помощью программы можно также рассчитать;
- параметры гидравлического сопротивления;
- необходимую мощность отопительного котла и иного оборудования, требующегося для обустройства пола: расширительного бака, насоса, подающего воду в систему и так далее.
Правильный расчет является залогом установки оптимальной конструкции пола. Желательно, чтобы расчет проводили квалифицированные специалисты, которые, определив все условия, смогут вычислить оптимальные параметры. Если укладка пола производится самостоятельно, то для расчета рекомендуется пользоваться компьютерными программами.
Когда будут готовы все итоги и можно будет приступить к установке водяного теплого пола, следует ознакомиться с несколькими нюансами.
Влияющие на расход электрической энергии факторы
При определении затрат на электроэнергию следует учитывать такие моменты:
- Утепление основания пола. Укладка системы на черновую стяжку без использования теплоизоляционных материалов способствует ненужного расхода энергии на обогрев нижней части пола. При утеплении основания экономится более 15 процентов электричества.
- Площадь пола, занимаемая устройством обогрева. В больших помещениях значительно увеличивается потребление электроэнергии. При этом для обогрева объемных помещений требуется более высокая мощность отопительной системы.
- Тип отопительного оборудования. С каждым годом изготавливаются различные модели теплых полов с отличительными техническими показателями. В экономическом плане первое место занимают нагревательные маты. Это обусловлено их расположением сразу под финишным покрытием и не требуется расхода электричества на обогрев слоя клеевого или цементного раствора.
- Общая теплоизоляция помещения. При отсутствии утепления комнаты затрачивается больше энергии на ее прогрев. После того как улучшить теплоизоляцию помещения часто можно увидит существенные изменения расхода электричества.
- Размещение квартиры. Если помещение расположено на первом этаже, то нижняя его часть всегда холодная. Поэтому требуется больше мощности на обогрев пола. Верхние этажи подогреваются нижними квартирами, и половое покрытие остывает в таких случаях довольно медленно.
- Наличие основного обогрева. При использовании системы теплого пола как дополнительного устройства обогрева заметно снижается расход электроэнергии. Это объясняется тем, что обогрев пола функционирует только в случаи необходимости, а за тепло в помещении отвечает основное отопительное оборудование.
Для уменьшения потребления электроэнергии нужно устанавливать терморегуляторы
Общие сведения по результатам расчетов
- Общий тепловой поток
– Кол-во выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы. - Тепловой поток по направлению вверх
– Кол-во выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх. - Тепловой поток по направлению вниз
– Кол-во “теряемого” тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола). - Суммарный удельный тепловой поток
– Общее кол-во тепла, выделяемого системой ТП с 1 квадратного метра. - Суммарный тепловой поток на погонный метр
– Общее кол-во тепла, выделяемого системой ТП с 1 погонного метра трубы. - Средняя температура теплоносителя
– Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода. - Максимальная температура пола
– Максимальная температура поверхности пола по оси нагревательного элемента. - Минимальная температура пола
– Минимальная температура поверхности пола по оси между трубами ТП. - Средняя температура пола
– Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами. - Длина трубы
– Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину. - Тепловая нагрузка на трубу
– Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени. - Расход теплоносителя
– Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени. - Скорость движения теплоносителя
– Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы. - Линейные потери давления
– Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы. - Общий объем теплоносителя
– Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.
Калькулятор работает в тестовом режиме. Дата добавления калькулятора 11.03.2018

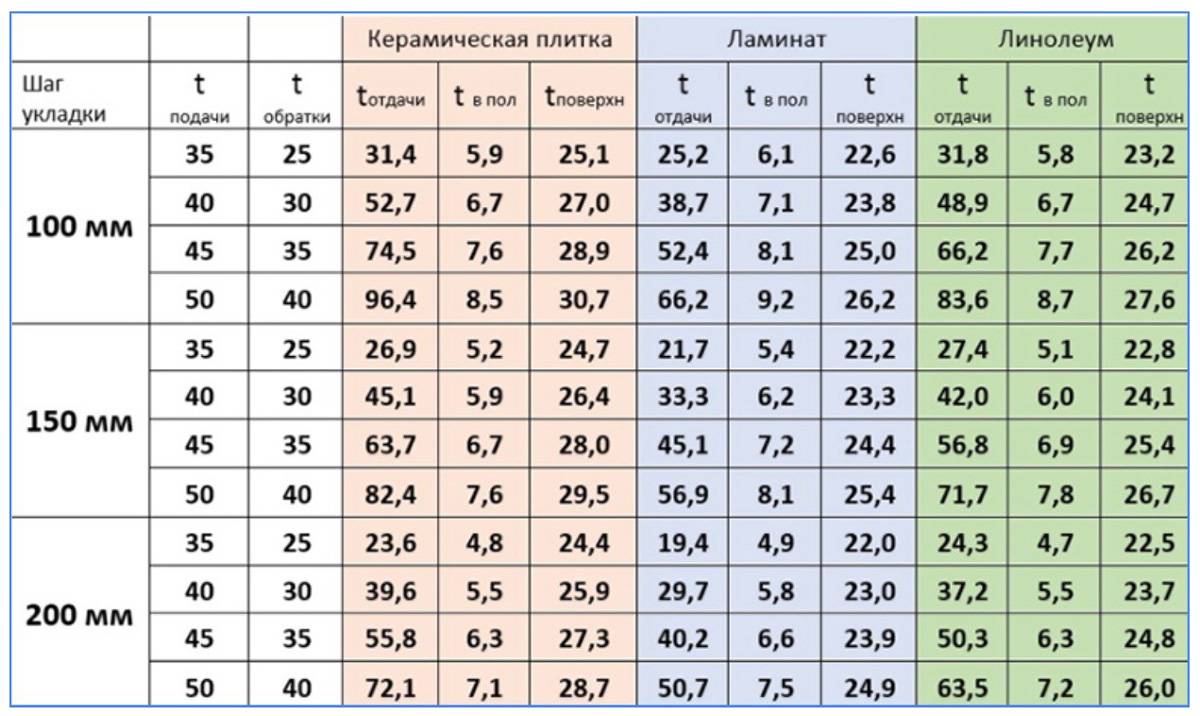

Температура теплоносителя
Температура теплоносителя в контуре зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия. Минимальные температурные значения в контуре принимают для паркетной доски и мелкоштучных изделий из дерева. Кафельная, метлахская, керамическая плитка, керамогранит, мрамор выдерживают максимально разрешенную температуру теплоносителя (55°C). Низконапорные схемы отопления, которые применяют на практике, имеют рабочий диапазон — 45/35°C.
Санитарные нормы определяют комфортный (26°C) и допустимый предел температур для ступни человека:
- 28°C в жилых комнатах для постоянного пребывания;
- 35°C по периметру несущих стен жилого дома;
- 33°C для кухонных помещений, ванн и санитарных комнат.
Согласно санитарным нормам температура теплоносителя в ванной комнате должна быть 33 градуса
Расчеты потребления электроэнергии
Проводя расчет расходов потребления электроэнергии электрических теплых полов, необходимо определиться в первую очередь три составляющие:
- Площадь обогреваемого помещения.
- Тепловые потери здания.
- Мощность теплого пола.
Эти показатели являются общими. Для более точного расчета вам придется найти информацию и по более конкретным факторам, влияющим на данный конечный показатель. О них мы уже писали выше (площадь остекления, количество дверей и прочее).
Для примера можно сделать расчет потребления на один квадратный метр обогреваемой площади. У нас есть площадь пола, равная 1 м². Сегодня производители теплых электрических полов предлагают различные модели с разными мощностями. Мы для примера возьмем мощность 150 Вт/м². Для обогрева одного квадратного метра нам потребуется 0,15 кВт электроэнергии. Умножаете это на 24 часа в сутки, получаете 3,6 кВт/ч в день. Это число умножаете на тариф. Вот и ваши расходы электроэнергии за сутки.
Экономим на использовании теплого пола
Но здесь есть один очень интересный момент, связанный с терморегулятором. Понятно, что по максимальной теплоотдаче электрический теплый пол будет работать лишь в самом начале, когда необходимо нагреть помещение до определенной температуры. Затем сам прибор начинает работать, так сказать, периодически. В чем суть принципа работы теплого пола?
- С помощью терморегулятора выставляется необходимый для данного помещения температурный режим.
- Происходит нагрев кабеля до заданного температурного показателя.
- Затем идет остановка подачи электроэнергии.
- Какое-то время теплый пол просто не работает только из-за того, что напольное покрытие еще отдает тепло в помещение.
- Дойдя до критической нижней точки, терморегулятор срабатывает и подключает подачу электроэнергии на нагревательный кабель.
Получается так, что электрическая система работает не все 24 часа в сутки. Помните, мы говорили о 30% экономии? Это они и есть. Из нашего примера получается, что отопительная напольная система будет потреблять не 3,6 кВт, а 2,4 кВт. Существенная разница. Но и это еще не все, что касается вопроса, сколько потребляет теплый пол электричества.
Экономичный вариант – пленочный пол
Многое будет зависеть от того, какой напольный материал был уложен на теплый пол в качестве отделки. От этого будет зависеть тепловая отдача покрытия, а соответственно и потребность в электроэнергии. К примеру, для керамической плитки необходим теплый пол мощностью 180 Вт, для ламината 130 Вт. Варьируя этими показателями, можно правильно подобрать отопления к каждому отдельно взятому помещению.
В качестве дополнения ко всему вышесказанному необходимо сказать, что потребление электрического тока также будет зависеть и от интерьера комнаты: установлена ли в нем мебель, какая она, установлены ли на полу другие предметы (к примеру, пианино, сундук и прочее). Почему этот фактор является немаловажным? Все дело в том, что схема расположения элементов теплого пола как раз и зависит от места установки предметов мебели. Специалисты рекомендуют под них теплый пол не монтировать.
- Во-первых, тепло из-под мебели выделяться в помещение не будет. А, если и будет, то только в мизерных количествах.
- Во-вторых, есть большая вероятность, что в местах установки мебели, а, точнее сказать под их ножками, может произойти излом кабеля или пленки, что приведет к разрыву электрической цепи, а, значит, теплый пол работать не будет.
Специалисты поэтому при проведении расчета не берут полностью всю отапливаемую площадь помещения, а всего лишь 70%. И это опять экономия.
Комфорт плюс экономия энергоносителя
Получается очень интересная картина. Определить точно, сколько потребляет электрической энергии теплый пол, достаточно сложно. Посмотрите, сколько факторов надо учитывать, чтобы сделать точный расчет. Если вы решаетесь выполнить его самостоятельно, то это может быть очень затруднительно. Поэтому рекомендуем использовать упрощенный вариант, который мы вам показали, с небольшими добавками на вид напольного покрытия и на учет используемого терморегулятора.
Как можно сократить затраты на электроэнергию
Застройщиков интересует потребляемая электрическая энергия, именно за нее необходимо платить деньги. А это значение рассчитывается очень просто, надо суммарную мощность умножить на количество времени, которое система включена. Как рассчитать мощность системы мы выше описывали, параметры времени можно узнать только при эксплуатации, точно предвидеть их невозможно. Причина очень простая – никто не может предварительно знать, какое время будет включен подогрев, слишком много факторов влияют на это.
Как сэкономить электричество при использовании теплого пола
Сократить расход электроэнергии можно за счет нескольких технических мероприятий.
Установить многотарифный счетчик и включать полы в ночное время. Экономия небольшая, но воспользоваться можно. Хотя появятся некоторые неудобства: ночью спать придется в жарких помещениях, а днем мерзнуть.
Постоянно пользоваться автоматическим терморегулятором. В настоящее время есть очень сложные приборы, позволяющие программировать показатели температуры в суточном режиме. Установите такие приборы, их довольно высокая стоимость быстро окупается.
Не пользуйтесь естественной вентиляцией, она выбрасывает на улицу очень много тепловой энергии. По возможности монтируйте принудительную, появляется возможность самостоятельно контролировать режимы воздухообмена.
Схема распределения теплопотерь
Как рассчитать мощность насоса для теплого пола
Системы отопления, в большинстве случаев, работают в паре с циркуляционными насосами. Они не способны создавать избыточное давление и используются для проталкивания теплоносителя на определенной скорости.
В связи с тем, что потребность в температуре может меняться в зависимости от погоды, то и в скорость движения теплоносителя необходимо вносить определенные коррективы. Из-за этого следует устанавливать трехскоростные насосы с возможностью регулировки.
Перед покупкой агрегата для теплых полов в квартире следует определиться с несколькими важными параметрами: напором и мощностью. Если роль теплоносителя будет играть вода, то для расчета мощности насоса используют такую формулу:
Q=0,86*Ph/(t пр.т-t обр.т)
- где:
- Ph – это мощность отопительного контура;
- t обр. т – температура воды в обратном направлении;
- t пр.т – температура подачи.
До полученного результата следует прибавить еще 15 % на то случай, если в регионе будут аномальные холода.
Таблица характеристик для выбора насоса
| Площадь отопления, м² | Производительность насоса | |
|---|---|---|
| радиаторное отопление | теплый пол | |
| 80-120 | 0.4 | 1.5 |
| 120-160 | 0.5 | 2 |
| 160-200 | 0.6 | 2.5 |
| 200-240 | 0.7 | 3 |
| 240-280 | 0.8 | 4 |
| 300-350 | 1,2-1,5 | – |
Второй характеристикой мотора является создаваемый им напор. Он обязательно необходим для преодоления сопротивления фитингов, труб и других элементов трубопровода. В любом случае гидравлическое сопротивление трубы будет зависеть от материала, из которого она изготовлена.
При расчете следует обратить внимание на сопротивление в области вентиля, фитингов и смесительного узла. Для расчета напора используют следующую формулу:. H=(П*L+ƩK)/(1000)
H=(П*L+ƩK)/(1000)
- где:
- H – это напор насоса;
- П – гидравлическое сопротивление одного погонного метра трубопровода;
- – длина наиболее протяженного контура трубопровода;
- K – показатель запаса мощности.
При расчете напора необходимо умножить длину контура на сопротивление одного метра трубопровода. Полученное значение измеряется в кПа. В дальнейшем его нужно перевести в атмосферы, используя соотношение: 100 кПа=0,1 атм.
Расчет стоимости теплых полов
Газовый котел и напольный гидравлический контур соединяет коллектор. Равномерный поток теплоносителя обеспечивает автоматическая регулировка, с помощью балансировочных и термостатических вентилей. Обратный клапан предохраняет насосно-смесительный блок.
Таблица 6. Элементы комплектации теплого пола:
| Название позиции | Размер и единица измерения | Цена за единицу товара (руб.) |
| Гидроизоляция | рулон (1,5×50 м) | от 2000 |
| Демпферная лента | 25 м | от 500 |
| Экранирующая теплоизоляция (пенополистирол) | 1100×800×38 мм | 769 |
| Труба | 16 ÷ 20 мм | 50 ÷ 80 |
| Бетонная стяжка: цемент сухие смеси | 50 кг 25 кг | 125 200 |
| Коллекторная группа в сборе | 2 выхода | 4600 |
| Насосно-смесительный узел: термостатическая головка балансировочный и термостатический клапаны, циркуляционный насос | комплект | от 20000 |
Общую стоимость теплого пола определяет площадь помещения, комплектация оборудования, качество материала и способ производства работ. Пакетное формирование теплого пола обеспечивает совместимость элементов и эффективный прогрев в диапазонах температурного режима. Заводская комплектация снижает стоимость материалов в 1,5-2 раза.

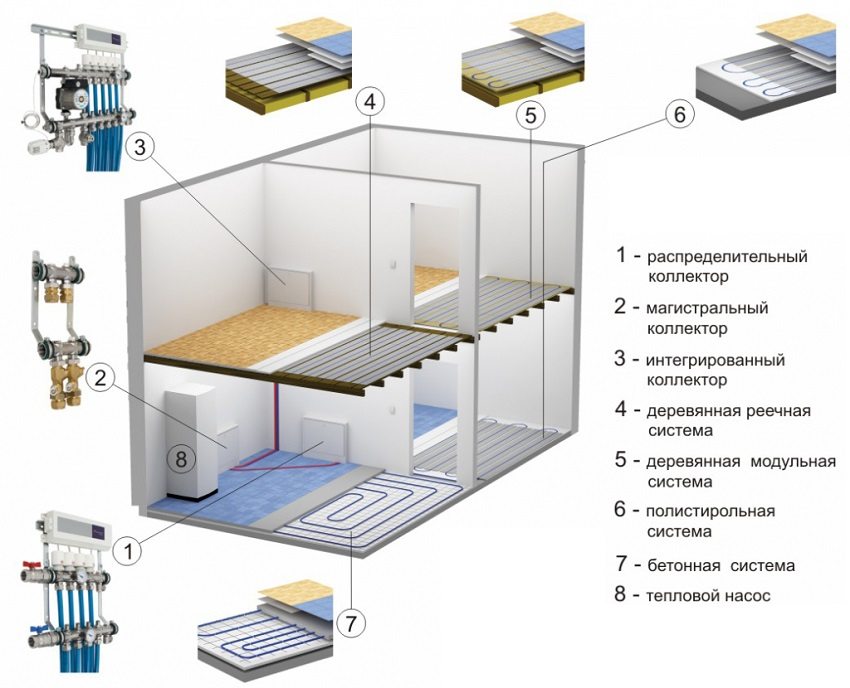

Элементы комбинированной системы отопления
Хозяин дома может сделать расчет водяных теплых полов, своими руками смонтировать систему, если обладает достаточным запасом знаний в теплотехнике, гидравлике, материаловедении и опытом выполнения сантехнических работ. Масса положительных примеров из жизни вдохновляет. Однако, каждый должен носить «свой портфель», собственный дом — не плацдарм для экспериментов.
https://youtube.com/watch?v=tqmDowcXyOg
Расчет потребления электроэнергии
При проектировании системы обогрева, как правило, составляется чертеж расположения её элементов. Исходя из данных плана, легко высчитать площадь теплого пола. Если чертеж не сохранился, то приблизительно принимаем площадь отапливаемых полов 70% от общей площади.
Для жилого помещения первого этажа площадью 20 м2, обогревать в качестве основного источника необходимо 14 м2.
Удельная мощность теплого пола для данного типа помещения составляет 150 Вт/м2. Соответственно потребление электроэнергии на систему напольного обогрева составит: 150*14=2100 Вт.
Условно в день полы включены в течение 6 часов, тогда ежемесячная норма составит 6*2,1*30=378 кВт/час. Умножьте полученное число на стоимость 1 кВт в регионе и получите стоимость затрат на электроэнергию в данной комнате.
Мощность системы водяного теплого пола вычислить сложнее, в данных расчетах лучше довериться онлайн — калькулятору или проконсультироваться со специалистом. О том, как рассчитать мощность для пленочных полов, смотрите в этом видео:
Напольное покрытие и проектирование теплого пола
В качестве напольного покрытия можно выбирать кафель или керамогранит. Эти материалы отличаются повышенной теплопроводность, а значит и затраты мощности будут минимальными.
Но в некоторых комнатах, все, же предпочтительнее стелить ламинат или линолеум, тогда лучше всего остановить свой выбор на качественном материале, который имеет теплоизоляционную прослойку. Кроме напольного покрытия, надо учесть и такие моменты:
- существует такое понятие, как наибольшая протяженность водяных теплых полов, поэтому эти значения превышать нельзя;
- чем короче трубопровод, тем меньше потребуется мощности для отопления;
- каждый контур должен иметь одинаковую протяженность;
- мощность зависит и от плотности монтажа витков. Как правило, возле окон и дверей стараются укладывать витки плотнее, чем по всей остальной квадратуре комнаты;
- если площадь комнаты слишком большая, тогда надо провести установку еще одного контура.
Основные виды электрических полов
Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:
- пленочное инфракрасное покрытие;
- греющий кабель;
термомат.
Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.
Расчеты потребления электроэнергии
Проводя расчет расходов потребления электроэнергии электрических теплых полов, необходимо определиться в первую очередь три составляющие:
- Площадь обогреваемого помещения.
- Тепловые потери здания.
- Мощность теплого пола.
Эти показатели являются общими. Для более точного расчета вам придется найти информацию и по более конкретным факторам, влияющим на данный конечный показатель. О них мы уже писали выше (площадь остекления, количество дверей и прочее).

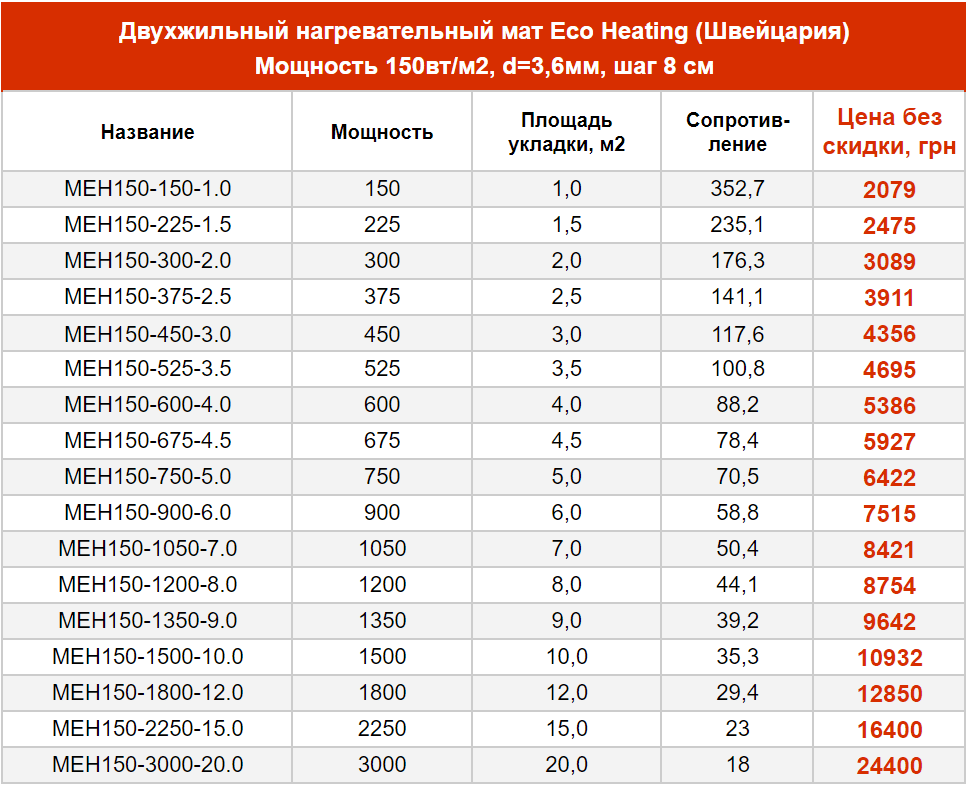

Для примера можно сделать расчет потребления на один квадратный метр обогреваемой площади. У нас есть площадь пола, равная 1 м². Сегодня производители теплых электрических полов предлагают различные модели с разными мощностями. Мы для примера возьмем мощность 150 Вт/м². Для обогрева одного квадратного метра нам потребуется 0,15 кВт электроэнергии. Умножаете это на 24 часа в сутки, получаете 3,6 кВт/ч в день. Это число умножаете на тариф. Вот и ваши расходы электроэнергии за сутки.
Экономим на использовании теплого пола
Но здесь есть один очень интересный момент, связанный с терморегулятором. Понятно, что по максимальной теплоотдаче электрический теплый пол будет работать лишь в самом начале, когда необходимо нагреть помещение до определенной температуры. Затем сам прибор начинает работать, так сказать, периодически. В чем суть принципа работы теплого пола?
- С помощью терморегулятора выставляется необходимый для данного помещения температурный режим.
- Происходит нагрев кабеля до заданного температурного показателя.
- Затем идет остановка подачи электроэнергии.
- Какое-то время теплый пол просто не работает только из-за того, что напольное покрытие еще отдает тепло в помещение.
- Дойдя до критической нижней точки, терморегулятор срабатывает и подключает подачу электроэнергии на нагревательный кабель.
Получается так, что электрическая система работает не все 24 часа в сутки. Помните, мы говорили о 30% экономии? Это они и есть. Из нашего примера получается, что отопительная напольная система будет потреблять не 3,6 кВт, а 2,4 кВт. Существенная разница. Но и это еще не все, что касается вопроса, сколько потребляет теплый пол электричества.
Экономичный вариант – пленочный пол
Многое будет зависеть от того, какой напольный материал был уложен на теплый пол в качестве отделки. От этого будет зависеть тепловая отдача покрытия, а соответственно и потребность в электроэнергии. К примеру, для керамической плитки необходим теплый пол мощностью 180 Вт, для ламината 130 Вт. Варьируя этими показателями, можно правильно подобрать отопления к каждому отдельно взятому помещению.
В качестве дополнения ко всему вышесказанному необходимо сказать, что потребление электрического тока также будет зависеть и от интерьера комнаты: установлена ли в нем мебель, какая она, установлены ли на полу другие предметы (к примеру, пианино, сундук и прочее). Почему этот фактор является немаловажным? Все дело в том, что схема расположения элементов теплого пола как раз и зависит от места установки предметов мебели. Специалисты рекомендуют под них теплый пол не монтировать.
- Во-первых, тепло из-под мебели выделяться в помещение не будет. А, если и будет, то только в мизерных количествах.
- Во-вторых, есть большая вероятность, что в местах установки мебели, а, точнее сказать под их ножками, может произойти излом кабеля или пленки, что приведет к разрыву электрической цепи, а, значит, теплый пол работать не будет.
Специалисты поэтому при проведении расчета не берут полностью всю отапливаемую площадь помещения, а всего лишь 70%. И это опять экономия.
Комфорт плюс экономия энергоносителя
Получается очень интересная картина. Определить точно, сколько потребляет электрической энергии теплый пол, достаточно сложно. Посмотрите, сколько факторов надо учитывать, чтобы сделать точный расчет. Если вы решаетесь выполнить его самостоятельно, то это может быть очень затруднительно. Поэтому рекомендуем использовать упрощенный вариант, который мы вам показали, с небольшими добавками на вид напольного покрытия и на учет используемого терморегулятора.
https://youtube.com/watch?v=3qIZtrUNBLc
Уютность температуры в помещении для жилья: от чего она подчиняется
Во время выбора напольной системы отопления пола руководствуются таким важным параметром, как тепловая мощность пола с подогревом на квадратный метр. В проекте грядущего водяного, кабельного или пола из пленки нужно предусматривать такое значение данного параметра, которое, с одной стороны, обеспечит необходимый уровень обогревания, а со второй – избежать ненужных расходов на электрическую энергию.
Продуктивность теплоснабжения зависит от следующих факторов:
типа и назначения определенного помещения, включая сведения о покрытии для пола, конструкции окон, а еще комфортной температуры.
На заметку Например, пол из дерева из цельной доски различается невысокой степенью теплопроводимости, благодаря этому для его обогревания понадобится большая мощность пола с подогревом на 1 м2.
- ее эффектной площади, другими словами той ее части, которая не применяется под крупную мебель либо технику для дома;
- типа обогревания. Если это главный тепловой источник, то конструкция должна занять порядка 2-ух третей от всей площади. Продуктивность в данном варианте может колебаться в границах от 160 до 180 Вт/кв. м.
В зависимости от применяемой конструкции, нужны добавочные параметры: например, силы насоса, котла, трубный диаметр.
