Укладка электрического теплого пола — особенности установки

Инструкция по укладке теплого пола греющим кабелем под плитку своими руками

Перед началом проведения работы нужно позаботиться о том, чтобы поверхность пола была ровной, необходимо его очистить от мусора и выровнять. Для этого обычно используют цементный раствор.

Важно! Надо определить самую высокую точку пола в помещении и, ориентируясь на нее, создать ровную поверхность. При этом качество работы рекомендуется проверять уровнем. Чтобы обеспечить качественную адгезию, поверхность грунтуют

Если имеются трещины, их заделывают с помощью цементной смеси

Чтобы обеспечить качественную адгезию, поверхность грунтуют. Если имеются трещины, их заделывают с помощью цементной смеси.

Теплый пол устанавливать несложно

Выбор проекта для пола

Перед тем, как делать своими руками электрические теплые полы под плитку, необходимо выбрать наиболее удобный вариант. При этом нужно учесть особенности различных конструкций

Особое внимание обращают на то, какая мощность обогрева должна быть у конструкции. Надо учитывать, что тепла не должно быть ни слишком много, ни слишком мало

Теплоизоляция

На выровненный пол необходимо положить теплоизоляционный слой. Теплый пол будут устанавливать на него.

Важно! Этот этап работы необходим для того, чтобы тепло от нагрева не уходило через пол вниз, а все попадало в квартиру

Установка терморегуляторов и датчиков

Первым делом необходимо правильно установить электронный терморегулятор. Для этого на стенке делают подрозетник. Его стандартный диаметр равен 73 мм. К нему должна быть подведена электрическая проводка.

Несколько разновидностей терморегуляторов

Вниз от подрозетника в стене делают канавку сечением 20 на 20 мм. По нему будет проходить провод питания для теплого электропола. Этот штроб сначала делают болгаркой, а внутреннюю часть обрабатывают перфоратором. В полу также необходимо сделать штроб такого сечения, он будет использоваться для размещения датчика.

Гофрированная трубка с датчиком температуры

Нужно установить датчик температуры. Его располагают в узкой гофрированной трубке и укладывают горизонтально, на равном расстоянии между соседними кабелями параллельно им. Провода от датчика выводят на стенку помещения.

Высота установки терморегулятора не должна быть меньше 30 см от пола. Если работы выполняются в помещении, где много влаги (например, в ванной), то регулятор требуется вынести наружу. В комнате мебель не должна мешать доступу к регулятору тепла.

Укладка кабелей

При укладке кабелей нужно учитывать, какую разновидность конструкции необходимо использовать. Они могут быть в виде проводов, одножильных или двужильных кабелей или термоматов. Для каждого из них существуют правила укладки кабеля.

Чаще всего для этого используют одножильный кабель, его укладывают змейкой так, чтобы он охватывал площадь всего помещения. Оба конца кабеля должны выходить к терморегулятору. Перед укладкой рекомендуется начертить схему, в соответствии с которой будет производиться работа.

Проверка качества соединений с помощью мультиметра

До установки стяжки необходимо провести пробное включение и убедиться, что все правильно работает.

Если используется термомат, его просто раскатывают по поверхности. Если требуется, разрезают на куски и соединяют провода на них.

Кабель удобно монтировать на металлические полосы, имеющие специальные держатели.

В некоторых местах квартиры установка теплого пола нецелесообразна. Обычно при этом имеются в виду участки, где будет стоять тяжелая мебель. При укладке пола эти места рекомендуется обходить.

Прокладка кабеля

Заливка стяжки

Цементная стяжка зафиксирует кабель. Для ее укладки делают раствор, заливают готовую конструкцию теплого пола и обеспечивают, чтобы поверхность стяжки была ровной. Обычно ее используют для тех вариантов, когда используется одножильный или двужильный кабели. При укладке термоматов или проводов ее не применяют.

Важно! При установке стяжки нужно помнить, что полное высыхание цементной смеси наступает через 28 суток

Укладка плитки

Сначала проводят предварительную раскладку плитки так, как она будет стоять впоследствии. Затем кладут раствор и разравнивают шпателем

Важно, чтобы плитка укладывалась ровными рядами. Для этого нужно аккуратно класть раствор и разравнивать его шпателем. При установке плиток надо контролировать правильность укладки и исправлять ее положение при необходимости

Важно, чтобы напольное покрытие было ровным

При установке плиток надо контролировать правильность укладки и исправлять ее положение при необходимости

Важно, чтобы напольное покрытие было ровным

Установка теплого пола

Предварительные расчеты

С нагревательными матами для электрических теплых полов под плитку все понятно – они продаются готовыми участками, рассчитанными на определенную мощность. Мы уже приводили в начале обзора таблицу с требуемой тепловой мощностью, но тут необходимо понимать, что установка кабеля производится немного по-другому.

Расчет нагревательного кабеля под электрические теплые полы производится по формуле L = S×Рs/Pk, где L – это необходимая нам длина, S – площадь обогреваемого помещения (или нескольких, если они будут выполнены одним контуром), Ps – требуемая мощность (берется из вышеупомянутой таблицы), Pk – тепловая мощность выбранного образца кабеля. Вычисляем длину и приступаем к монтажным работам.

От правильной и качественной укладки электрического кабеля зависит не только эффективность нагрева, но и долговечность работы всей системы.

Требования к монтажу:

• Датчик термостата устанавливается так, чтобы его можно было быстро заменить в случае поломки – не следует закладывать его в бетон;
• Скрещивание кабеля не допускается – он должен укладываться без нахлеста отдельных витков друг на друга;
• Не устанавливайте термодатчик вблизи кабеля – он должен располагаться между соседними витками;
• Расстояние от кабеля до других предметов (стенок, предметов мебели) не должно быть меньше 50 мм, от отопительных труб – не менее 100 мм.

Если все понятно, приступаем к монтажу. И вот вам пошаговая инструкция:

• Монтаж электрических теплых полов под плитку начинается с работы с черновой поверхностью – ее необходимо очистить и выровнять, например, с помощью вышеуказанной выравнивающей смеси;
• Штробим канавку для установки термостата – он устанавливается в заглушенной гофрированной пластиковой трубке, выступающей из бетона. Готовую канавку замазываем раствором;
• Стелим Пенофол – он должен закрывать всю площадь помещения. Не забываем о демпферной ленте, так как у нас будет довольно толстая стяжка;
• На готовой поверхности крепится металлическая армирующая сетка, к которой будет привязан электрический кабель теплых полов. Также для фиксации могут использоваться специальные рейки;
• Проверяем работоспособность системы, укладываем соединительные провода, проверяем качество изоляции кабеля с помощью мегомметра.

Предпоследний этап установки электрических теплых полов – заливка бетонной стяжки толщиной не менее 30 мм. Она должна получиться плотной, без пустых полостей, что повлияет на ее прочность. Как только она застынет, приступаем к укладке плитки. Монтаж плитки осуществляется с помощью цементного раствора или специального клея.

Как укладывать электрический кабельный пол

Если вы решили класть кабельный теплый пол под плитку, требуется тщательно изучить технологию монтажа по приведенной ниже инструкции.

Процедура установки кабеля труднее, чем при установке матов, поэтому при наличии сомнений в возможности самостоятельно провести монтаж, рекомендуется обратиться к квалифицированным мастерам.

Желательно перед началом установки кабельных элементов иметь подключенный термодатчик в гофре. Благодаря этому сенсор сможет отключить систему, если будет наблюдаться перегрев. Гофра должна быть плотно зафиксирована при помощи плиточного клея.

Как укладывать теплый пол под плитку (кафель) — инструкция

Монтаж кабельного теплого пола.

Прежде чем приступить к монтажу теплых полов под кафельную плитку, необходимо:

1. Изучить схему расположения кабеля, сделать отметки на основании.
2. Начинайте выкладывать кабельную систему по схеме. Самая популярная схема размещения – змейка. Как правило, расстояние между петлями минимум 7.5 см. Чтобы правильно определить это расстояние, требуется умножить площадь помещения на 100, а полученное число разделить на полную кабельную длину.
3. Крепление кабеля в большинстве случаев осуществляется специализированной монтажной лентой, подходящей для электрического пола (она часто идет в комплекте). Если лента закрепляет слабо, можно использовать плиточный клей.
4. Когда мастер завершил класть кабель, требуется завести один его конец по штробе в подрозетник, чтобы затем подключить его к терморегулятору.

Кабельные элементы следует выкладывать четко по схеме, не допуская сильного натяжения или какого-либо излома

Кабель для теплого пола необходимо размещать максимально осторожно, не допуская повреждения системы или теплоизоляционной подложки

После завершения технологии установки следует подключить температурный регулятор. Это осуществляется в соответствии со схемой и инструкцией от фирмы-производителя.

Технология укладки матов

После того, как был принято решение, какую технологию укладки теплого пола под плитку использовать, и были проведены все требуемые предварительные работы (теплоизоляция и подготовка поверхности), можно начать производить монтаж своими руками.

Монтировать теплый пол под плитку начинают с определения необходимого количества матов. Это проще всего осуществить, разметив мелом поверхность пола. В первую очередь требуется отделить места, где не будут укладываться маты (например, где размещается мебель и бытовая техника), чтобы предотвратить перерасход материала.

Технология укладки электрического теплого пола на основе нагревательных матов под плитку:

Перед тем, как устанавливать элементы, надо найти подходящую схему размещения. Эту схему требуется разметить на полу, чтобы облегчить процедуру монтажа.

Начинайте укладывать электрические маты в точном соответствии со схемой

Когда потребуется поворот полотна, в нужной точке разрезается арматурная сетка (важно сделать это аккуратно, не затронув непосредственно кабельные компоненты). Следует повернуть таким образом, чтобы кабель не оказался перекрученным.

После завершения монтажа требуется приступить к подключению температурного датчика и регулятора

Все компоненты управляющего блока необходимо устанавливать в соответствии с цветовой маркировкой кабелей и схемой, предоставленной компанией-производителем

После завершения монтажа требуется приступить к подключению температурного датчика и регулятора. Все компоненты управляющего блока необходимо устанавливать в соответствии с цветовой маркировкой кабелей и схемой, предоставленной компанией-производителем.

Калькуляция мощности

Нет никакой необходимости закупать материал по принципу «кашу маслом не испортишь».

• Во-первых, каждый лишний метр нагревателя, это дополнительные затраты.
• Во-вторых, даже если вы будете выставлять уровень нагрева на минимум, перерасхода энергии не избежать. А вы и так выбрали самый дорогостоящий способ отопления.
• В-третьих, излишняя плотность укладки негативно влияет на сами элементы (это касается кабельных систем). От взаимного перегрева возможно термическое разрушение изоляции или даже проводника.

При калькуляции обязательно учитываются климатические условия региона. Согласитесь, нет смысла монтировать мощную и энергоемкую систему, если температура в зимнее время редко опускается ниже нуля. И, напротив: в северных условиях, маломощный теплый пол будет бесполезен: 90% энергии уйдет на компенсацию мороза.

Типовой расчет мощности производится для условий эксплуатации теплого пола, когда средняя температура зимой не снижается дальше, чем –10°C.

• Комнаты общего пользования (гостиная, кухня, прихожая с коридорами) — 150 Вт на м²;
• Помещения постоянного пребывания (спальня, детская, кабинет) — 130–150 Вт на м²;
• Закрытый балкон или застекленная лоджия (открытые помещения не обогреваются) — 200 Вт на м²;
• Сантехнические помещения — 180 Вт на м².

Кроме того, расчет мощности на каждое помещение производится не по всей проекции пола, а только для открытых участков. Это особенность системы «теплый пол», она одинакова для всех видов объектов.

Принцип очень простой: под постоянно установленной мебелью или бытовой техникой, элементы обогрева не устанавливаются.

Такая технология применяется вовсе не по причине рационального использования площади нагрева (хотя и этот фактор надо учитывать). Рабочие элементы нагреваются довольно сильно. Для нормальной работы требуется естественная конвекция: теплый воздух должен подниматься вверх. Если сверху расположен предмет большой площади (шкаф, холодильник, стиральная машина), температура в районе нагревательных элементов будет повышаться, пока они не выйдут из строя. Либо автоматика постоянно будет отключать питание, и не даст возможности прогреть помещение.

То есть, вы должны замерить площадь помещения, затем вычислить среднюю площадь мебели, предполагаемой к установке, и вычесть результат.

Разумеется, типовое расположение мебели не меняется десятилетиями. Но если вы хотите кардинально изменить дизайн интерьера, ничего не выйдет.

На самом деле, это решаемый вопрос. Во-первых, если вы укладываете инфракрасные нагреватели пленочного типа, конфигурация легко меняется (стоит только приподнять финишное покрытие). Во-вторых, «монолитную» укладку тоже можно изменить, не трогая сами элементы. Правда, придется немного переплатить за «лишние» участки и кабель питания.

Вы покупаете нагревательные элементы не для эффективной площади (между мебелью), а для всей поверхности пола. Подключение производится не последовательно, а по квадратам. То есть, каждый участок (примерной площадью 1 м²) становится автономным.

Общая коммутация, и соединение с единым блоком управления, производится в стеновой распределительной коробке. При необходимости, в любой момент вы сможете подключить или отсоединить каждый отдельный квадрат. Делайте хоть шахматное поле.

При такой конфигурации вы сможете менять рисунок «горячих» участков сколько угодно, после каждой перестановки мебели.

Итак, вы определились с выбором нагревательных элементов, и способом монтажа. Разберем, как укладывать электрический теплый пол в разных вариантах своими руками.

I. Водяной тёплый пол на деревянной подложке

Устройство тёплых деревянных полов отличается от общепринятого тем, что нагревательные элементы не заливаются бетоном, а укладываются внутрь специально сделанной для них конструкции и, затем, оборачиваются фольгой. После этого сверху на обогревающую сиситему укладывается чистовой пол, желательно сделанный из твёрдых пород дерева или из ламината. Как уже было сказано, чем плотнее материал, тем он охотнее передает тепло, поэтому сосна и липа для пола, который укладывается на тёплый пол подходят меньше, чем дуб и клён.

1. По периметру конструкции теплого пола и декоративного пола укладывается демпферная (иначе — компенсационная) лента, которая будет компенсировать расширение материалов.
2. тобы тепло из теплоносителя не уходило в конструкцию, к которой он крепится, ее нужно утеплить. Для этого между лагами, уложенными на черновой пол прокладывается слой утеплителя. Например, экструдированный пенополистирол или базальтовая вата.
3. Последнюю обязательно нужно укрывать, изнутри и снаружи парогидрозащитной плёнкой. Это нужно, чтобы в материал не попадала влага из деревянных конструкций и он не замокал.
4. Для укладки труб или кабелей с помощью сосновых досок или плит ДВП или ОСБ устраиваются пазы для их укладки.
5. Трубы укладываются в пазы заподлицо, оборачиваются фольгой и крепятся металлическими пластинами.
6. На конструкцию сверху настилается чистовой пол.

Установка термодатчика и регулятора

Перед монтированием теплого пола нужно произвести подключение термодатчика и размещение регулятора температур. Последний из них – монтируется на поверхность стен в каком-либо удобном для вас месте, но не выше чем на 30-ти сантиметровом расстоянии от полов.

Измеритель для температуры нагрева (термодатчик) располагается в толще элементов электро-пола на дистанции около 70 сантиметров от стены. Управлять процессом обогрева можно при помощи температурного регулятора.

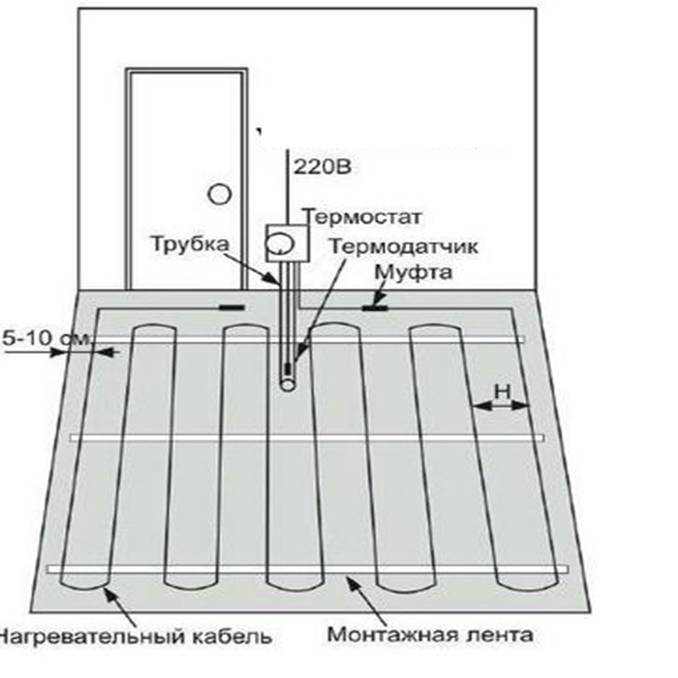

Схема подключения электрического обогрева полов

Схема укладки электрических полов с теплой основой предполагает подведение термодатчика в гофрированной трубке, кабеля от центральной электрической сети и электро-кабелей от нагревающих элементов к регулятору температур. Включая устройство «теплый пол», на передней панели регулятора можно будет увидеть загоревшийся указатель, а элементы нагрева пола будут излучать тепло.

Технология монтажа электрического теплого пола

Начиная работы по устройству электрического подогрева полов в квартире или помещениях, с использованием резистивного нагревательного кабеля, требуется выполнить некоторые расчёты:

• найти требуемую мощность в расчёте на квадрат площади без учёта занимаемой стационарными предметами меблировки и т. п.;
• учесть общую мощность потребления, считая допустимым максимумом от 2 до 4 кВт (выделяется на стандартную квартиру в многоэтажном доме).

Вычисления ведутся по нормам рекомендуемой мощности для помещений различного назначения:

• спальные комнаты от 100 до 150 Вт на квадратный метр;
• кухня, прихожая и коридор 150 Вт на квадратный метр;
• санитарные помещения 180 Вт на квадратный метр;
• балконы и лоджии 200 Вт на квадратный метр.

Примерный расчёт для помещения кухни, площадью 9 квадратных метров, в которой обогревается 5 квадратных метров (4 заняты мебелью, плитой, холодильником). Результат составляет 150×5=750 (Вт). Для кухни потребуется кабель, имеющий соответствующую мощность. Приобретается 32-х метровый отрезок, мощностью 800 Вт. Находится шаг его укладки на указанной площади: 5×150/32=23 сантиметра.

Выполнение монтажных работ включает:

• выбор и подготовку места установки в помещении блока управления (термостата). Его следует ставить не выше 100 сантиметров на свободной для доступа стене. Под корпус прибора готовится соответствующее отверстие в стене;
• к блоку подводятся силовые провода питания и заземляющий провод;
• перпендикулярно выполняется канавка в стене для прокладки проводов к кабелю нагревателя;
• выполнение теплоизолирующего слоя, толщиной не менее 2-х сантиметров;

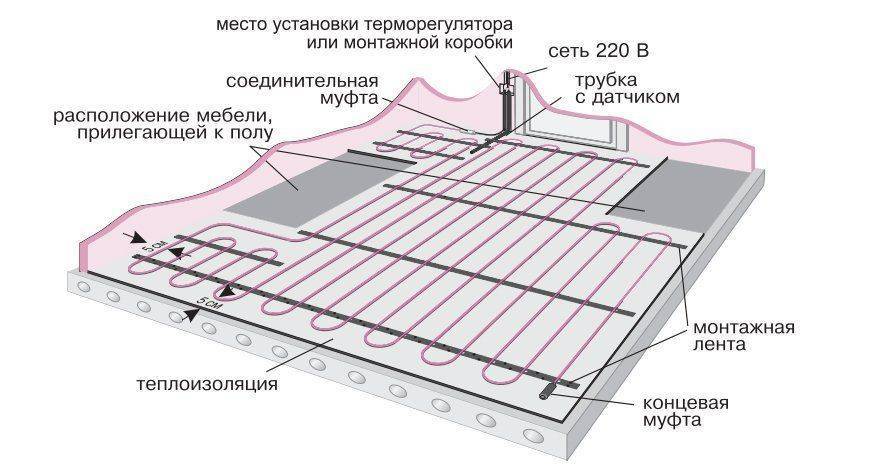

• по настилаемой через 50 сантиметров монтажной ленте укладывается кабель, согласно предварительно рассчитанной схеме (змейкой, спиралью) в зависимости от его типа так, чтобы его укладка нигде не пересекалась и не соприкасалась;
• соединение силовых проводов питания и нагревательного кабеля выполняется с помощью муфты, с расчётом её дальнейшей заделки в стяжке;
• установку в гофрированной пластиковой трубке термодатчика;
• проверку тестером целостности жил кабеля и мегомметром сопротивления изоляции;
• заливку стяжки пола, её толщина составляет от 3 до 5 сантиметров.

После того, как выполненная стяжка окончательно затвердеет, выполняется подключение заземляющих, питающих и проводов датчика температуры к соответствующим винтам на колодке блока управления.

Устройство пленочного теплого пола включает примерную последовательность действий:

• очистка и подготовка поверхности несущей основы пола;
• настил подложки фольгированным слоем вверх;
• укладка на подложку плёнки, предварительно нарезанной по размерам обогреваемой части пола. Выполняется медными контактами вниз к стене с терморегулятором, матовой стороной наверх. Слой закрепляется скотчем;
• изоляция не подключаемых медных контактов;
• подключаемые контакты фиксируются на проводах питания и подключаются к плёнке, контакты изолируются скотчем;
• установленная плёнка закрепляется на фольге скотчем;
• для теплового датчика и датчика под плёнку, в районе размещения терморегулятора, в фольге выполняются канавки на расстоянии не менее сантиметра;
• в любом месте фольгированным скотчем крепится заземляющий провод, тем же скотчем соединяется фольга слоёв подложки;
• к блоку терморегулятора подключаются провода питания, заземление и датчиков;
• проверка работоспособности плёночных модулей в собранной системе, через минуту после включения должен нагреваться каждый;
• укладывается напольное покрытие.

Электрическая система

Чаще всего в многоэтажках устанавливают обогревающий настил именно с подогревом от электросети.

Расчёт тёплого электрического пола

Электрический тип системы подогрева можно осуществить с помощью этих нагревательных элементов:

Греющегося кабеля;

Инфракрасной пленки;

Мата нагревательного.

Чтобы понять, какой вид электрического подогрева конструкции лучше всего подходит для квартиры, следует внимательно изучить особенности каждого из них.

Электрический обогрев с помощью нагревательного кабеля

Кабель, который будет использоваться для обустройства подогревающего пола, не имеет ничего общего с обычным его вариантом. Когда по нему проходит поток заряженных электрических частиц, происходит значительный нагрев.

Монтаж-кабельного-тёплого-пола

Кабельный обогревающий пол электрической системы имеет достаточно простое оформление. Кабель разложен в объёме стяжки, выполненной особым образом. Когда ток проходит по всей длине кабеля, пространство стяжки наполняется теплом и равномерно прогревает всё помещение. Кабельный вариант считается экономичным средством обогрева, сохраняет исходный интерьер помещения и количество свободного пространства. Эксплуатация подобного кабеля характеризуется высокой надежность и технологичностью.

Если говорить о недостатках, которыми обладает электрический пол с обогревом со встроенным кабелем, то среди них важно выделить необходимость осуществления «чистовой» стяжки и других подготовительных ремонтных работ

Конструкция с использованием плёнки инфракрасного типа

Плёночный способ обогрева Плёночный способ обогрева считается сегодня самым усовершенствованным, простым и эффективным для поддержания оптимальной температуры воздуха в помещении. Нагревательные сегменты, проводящие ток, находятся внутри безопасной и удобной в обращении пленки. В то время как через плёночный материал протекает ток, происходит выделение инфракрасного излучения. Оно эффективно прогревает не только напольную область, а и всё свободное пространство, элементы мебели, стены. Существует ряд преимуществ, которыми можно охарактеризовать использование плёночного тёплого пола:

Быстрый и простой монтаж, который лучше выполнить самостоятельно;

Отсутствие необходимости выполнения стяжки;

Высокая надежность и безопасность современной плёночной системы обогрева;

Экономия электроэнергии, которая составляет примерно 20% в сравнении с другими видами тёплых полов. Стандартный котёл поможет повысить этот показатель;

Плёночный утеплённый вариант даёт противоаллергический эффект и ионизирует внутренний воздух помещения;

Устранение неприятных запахов и поддержание постоянной влажности воздуха.

При анализе всех достоинств инфракрасного плёночного пола были выявлены следующие недостатки:

Даже если стяжка для монтажа конструкции и не нужна, наличие ровной поверхности всё же обязательно;

У вас могут возникнуть сложности с самостоятельным подключением контактов к инфракрасной панели, содержащей плёночный наполнитель;

Недопустимо устанавливать тяжелую мебель на те участки, в которые вмонтирован плёночный обогреватель.

Система обогрева с использованием стекломатов

Данный представляет собой достаточно тонкий провод (кабель), наклеенный на полотно из стеклотекстолита. Как и в предыдущем случае, монтаж можно осуществлять без предварительной стяжки.

Система обогрева с использованием стекломатов

Лучше располагать нагревательные маты под декоративным, финишным напольным материалом (плиткой из керамических композиций или керамогранитом). А совокупность матов устанавливают непосредственно во внутреннюю клеевую композицию. Котёл контурного типа будет полноценным дополнением такого утеплённого напольного слоя.
