Электропрогрев бетона с помощью провода ПНСВ — расчет и схема подключения

Электропрогревание бетона зимой

Самым распространенным методом, который сберегает тепло искусственным методом, является прогревание раствора при помощи электродов. Метод основывается на пропускании электрического тока сквозь бетонный раствор, за счет чего выделяется тепло. Чтобы подвести ток к бетонной смеси, впору использовать различные типы электродов, которые имеют индивидуальную схему подключения. Из-за того, что постоянный ток провоцирует электролиз воды в растворе, в период прогревания может применяться однофазный и трехфазный переменный ток. Типы электродов, которые используются для прогревания:

1. Стержневой электрод. Делается он из арматуры и размещается в бетонном растворе с расчетным шагом. Край необходимо располагать в 3-х сантиметрах от опалубки. С помощью таких электродов можно прогреть самую сложную конструкцию.
2. Пластинчатый электрод. Такие пластины крепятся на внутреннюю сторону опалубки и за счет подключения противоположных друг другу электродов, создается электрополе, под воздействием которого бетонная смесь будет подогреваться до нужной температуры и держаться требуемое время.
3. Струнный электрод. Данный тип обычно применяют при прогревании бетонных колонн.
4. Полосовой электрод. Такие полосы можно крепить к требуемым сторонам конструкции.

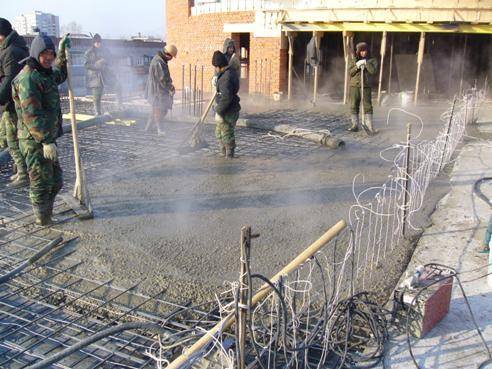

Следующий довольно распространенный метод прогревания – это нагревательный провод. Эта технология на сегодняшний день наиболее применяема крупными строительными фирмами, как отечественными, так и зарубежными. Заметим, что довольно многие объекты в Москве при строительстве прогревались с помощью именно этого метода.

Данный метод заключается в креплении нагревательного провода, требуемой длины к арматурному каркасу до укладки массы в опалубку. Этот способ подразумевает использование провода ПНСВ, его стержень стальной оцинкованный, диаметр которого 1,2 мм. Выделяемое тепло от такого провода, при прохождении по нему электричества, распределяется равномерно по бетонной смеси, и позволяет прогревать ее до 40 градусов. Провода питаются электричеством при помощи специальных подстанций, которые имеют несколько ступеней пониженного напряжения. Одна подобная подстанция способна подогревать до 3 кубических метров бетона. Для того чтобы прогревать 1 кубический метр бетона, требуется около 60 метров провода. Данный метод позволяет прогревать бетонные конструкции любой сложности при температуре до -30 градусов.

На сегодняшний день большие строительные компании используют одновременно несколько типов подогрева. Необходимость такого комбинирования зависит от многих факторов, главными среди которых считают:

• размер строительного объекта;
• требуемая прочность бетона;
• погодные условия;
• наличие энергоресурса на стройплощадках.

Способ прогревания опалубки подразумевает ее конструирование с элементами нагрева, которые закладываются в нее изначально. Данный метод схож с методом прогрева пластинами, только прогревание идет не от внутренней стороны опалубки, а от ее внутрянки или наружной стороны.

Используется данный метод в зимнее время не очень часто из-за его сложности. Заливая фундамент, опалубка не может соприкасаться со всей бетонной конструкцией, поэтому идет подогрев только части бетонной массы.

Индукционный метод используют крайне редко. Обычно его применяют в балках, прогонах, ригелях. Принцип данного метода в том, что вокруг металлической арматуры обматывается изолированный провод, который создает индукцию и разогревает сам металлический стержень.

Электропрогревание бетонного сооружения используется в зимний период за счет того, что ИК-лучи способны прогревать всю поверхность непрозрачного объекта и распространять тепло по всей площади. Выбирая данный метод, следует учитывать, что конструкцию нужно окутать полиэтиленовой пленкой для того, чтобы лучи проходили сквозь нее, а тепло не выходило слишком быстро. Преимущество такого метода в том, что он не требует наличия специальных подстанций, а недостатком является неравномерное прогревание бетонного строения. Этот способ наиболее подходящий для прогревания тонкой конструкции.

Бетон будет прочен только в том случае, если он положен правильной методикой и выстоялся согласно нормам.

Технические характеристики КТП ТО 80

Трансформатор КТПТО 80 86 состоит из:

. силового трансформатора;

. шкафа управления

. салазок.

Все функциональные детали соединяются между собой при помощи болтов. Салазки со шкафом и трансформатором служат для транспортировки оборудования внутри одного объекта. Чтобы защитить обслуживающий и рабочий персонал от контакта с токоведущими элементами, предусмотрен специальный кожух.

Подстанция оборудована трехфазным силовым трансформатором с естественным типом охлаждения масла. Переключение ступеней электрического напряжения происходит в отключенном состоянии. Для этого используется специальная рукоятка, находящаяся на крышке трансформатора КТПТО 80.

Технические характеристики подстанции

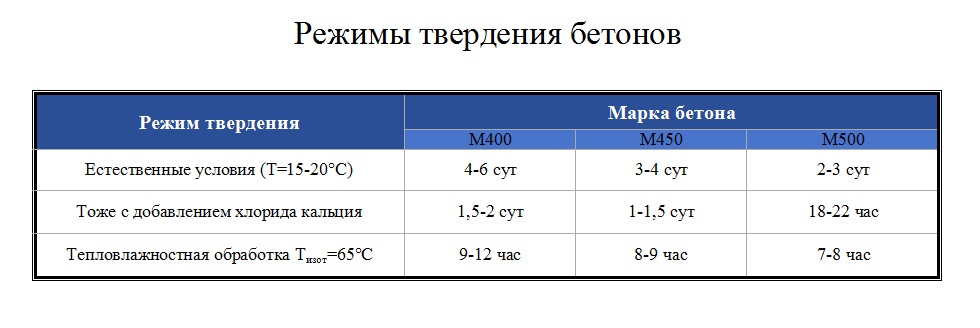

Физический процесс застывания

Бетонирования является одним из самых распространенных технологических процессов при ведении строительства. Он применяется не только для создания фундаментов, но и различных перекрытий, опор и капитальных стен. Затвердевание цементно-песчаной или цементно-гравийной смеси происходит в ходе химической реакции гидратации, когда молекулы воды и вещества, в ней растворенные, создают новое химическое соединение.

Она является необратимой и сопровождается выделением некоторое количество тепла, которое при положительных внешних температурах поддерживает взаимодействие веществ в течение первых семи суток после заливки бетона в опалубку.

Однако его может быть недостаточно, если строительство ведется в демисезонный и тем более в зимний период, когда наружные температуры опускаются значительно ниже нуля. В этом случае часть веществ в химическую реакцию не вступает, что значительно снижает фактическую прочность бетонных конструкций.

Кроме того, неизрасходованная вода замерзает и расширяется, разрушая их изнутри. Чтобы такого не происходило, применяются различные способы прогрева залитой массы. Самым простым и эффективным является укладка внутри массива тепловыделяющего электрического кабеля, каким и является провод ПНСВ.

Особенности обогрева разных объектов

Греющий саморегулируемый или резистивный кабель подходит для обогрева различных поверхностей. Оборудование устанавливают в жилых домах, обеспечивая комфортную температуру пола в коридоре или ванной комнате. Возможно использование электрического обогрева в парниках либо водосточных трубах, которые покрываются слоем льда от тающего на крыше льда или инея.

Теплица

Для укладки контура обогрева грунта внутри теплицы необходимо:

1. Срезать слой плодородной почвы на глубину около 350 мм и разровнять поверхность.
2. Засыпать основание мелким речным песком и утрамбовать вручную или вибрационной плитой (толщина подушки – около 50 мм).
3. Выложить панели из плотного полистирола и усилить конструкцию армирующей сеткой из синтетического материала.
4. Раскатать греющий контур змейкой, выдерживая зазор между витками в пределах 150–200 мм. Провод не укладывают в проходах или в зонах, где не предполагается высадка растений.
5. Подключить систему обогрева к сети и проверить ее работоспособность.
6. Засыпать провод слоем песка толщиной около 50 мм и уложить металлическую сетку для защиты кабеля от повреждения лопатой.
7. Восстановить плодородный слой.

Труба

Для монтажа в водосточных трубах или желобах на кромках скатов используют кабель с оболочкой, стойкой к перепадам температуры и воздействию ультрафиолетового излучения. В конструкции провода должна присутствовать защитная оплетка, предотвращающая механические повреждения. Для крепления в водостоках используют перфорированную стальную ленту, винты, специальные зажимы либо трос. Наличие датчиков температуры и терморегуляторов позволяет автоматизировать работу системы (например, при прогреве воздуха выше +5°С контур отключается).

В таблице приведены значения мощности кабеля в зависимости от материала и диаметра труб. Указанные значения принимаются для средней полосы. В южных регионах России допускается снижение мощности до 24 Вт/м. Но в случае аномальных похолоданий система не справится с удалением наледи.

Материал	Удельная мощность, Вт/м	Примечание
Металл	40	При монтаже линии в 2 нитки диаметр трубы составляет 100–150 мм. Для рукавов с увеличенным сечением требуется установка дополнительной нитки обогрева.
Пластик	30

Пол в доме или квартире

Для систем обогрева выпускаются специальные комплекты, включающие в себя резистивный кабель и блок управления. Магистраль укладывают на бетонное перекрытие со слоем теплоизоляции и монтажной сеткой змейкой. Затем концы греющего контура выводят в распределительную коробку, проверяют систему на отсутствие замыканий и заливают пол бетонным раствором. Эксплуатация возможна только после окончательного затвердевания цементной смеси, которое происходит через 28 суток после нанесения.

Характеристики провода

Кабель для прогрева бетона ПНСВ состоит из стальной жилы с сечением от 0,6 до 4 мм², и диаметром от 1,2 мм до 3 мм. Некоторые виды покрываются оцинковкой, чтобы снизить воздействие агрессивных компонентов в строительных растворах. Дополнительно он покрыт термоустойчивой изоляцией их поливинилхлорида (ПВХ) или полиэстера, она не боится перегибов, истирания, агрессивных сред, прочна и обладает высоким удельным сопротивлением. Кабель ПНСВ обладает следующими техническими характеристиками:

• Удельное сопротивление составляет 0,15 Ом/м;
• Стабильная работа в температурном диапазоне от -60°C до +50°C;
• На 1 кубометр бетона расходуется до 60 м провода;
• Возможность применения до температур до -25°C;
• Монтаж при температурах до -15°C.

Кабель подключается к холодным концам через провод АПВ из алюминия. Питание может осуществляться через трехфазную сеть 380 В, подключаясь к трансформатору. При правильном расчете ПНСВ может подключаться и к бытовой сети 220 вольт, длина при этом не должна быть менее 120 м. По системе, находящейся в бетонном массиве должен протекать рабочий ток 14-16 А.

Поддержание температуры в бетоне

Стандартная методика

Прогрев бетона кабелем обычно применяется в том случае, если работы проводятся в зимний период. При этом существует риск замерзания воды в растворе, что приводит к замедлению гидратации цемента и снижению прочности бетона.

Чтобы избежать этого, инструкция рекомендует действовать по такой схеме:

Для обогрева массы раствора берется одножильный провод ПНСВ диаметром от 1,2 до 4 мм.

• Провод нарезается одинаковыми фрагментами (чаще всего по 28 или 17м), которые свиваются в компактные спирали диаметром 30-40 мм.
• Спиральные «нитки» соединяются между собой в несколько одинаковых групп и закладываются в опалубку внутрь арматурного каркаса.

• Поскольку характеристики кабеля ПНСВ не позволяют использовать его на воздухе, на выводы систему устанавливаются так называемые «холодные концы» из более толстого провода.
• Опалубка заливается бетоном, и после первичного схватывания вся система подключается к сети через понижающий трансформатор. Это устройство обеспечивает регулировку силу поступающего тока, что позволяет управлять температурой проводников внутри раствора.

Особенности греющих кабелей

Методика, описанная выше, довольно эффективна, однако она имеет ряд недостатков. Ключевым является необходимость использовать трансформатор для понижения напряжения.

Температурные показатели

Впрочем, можно обойтись и без этого громоздкого устройства. Естественно, при этом вместо стандартного провода ПНСВ нужно использовать специальные греющие кабели, такие как ВЕТ (Финляндия) или КДБС (РФ). Для подобных изделий характерны такие свойства:

Характеристика	ВЕТ	КДБС
Рабочее напряжение, Вольт	220-230	220-240
Линейная мощность, Вт/м	35-45 (в зависимости от модели и длины)	40
Сопротивление изоляционного слоя, МОм/м	103	103
Рекомендованный радиус изгиба, мм	25	35
Номинальный диаметр, мм	6	7
Размеры секций, м	от 3,3 до 85	от 10 до 150
Класс защиты	IP67	IP67

Подобные устройства предназначены для работы от обычной электросети с напряжением 220 В. Качественная поливинилхлоридная изоляция обеспечивает надежную защиту от замыканий и пробоев, кроме того, она не становится хрупкой даже при температуре -35С, что существенно расширяет «климатические рамки» применения подобных проводников.

В отличие от провода ПНСВ, кабели типа ВЕТ и КДБС не требуют подрезки. На краях секций устанавливаются концевые и соединительные муфты, что позволяет быстро собирать всю греющую систему с использованием минимального набора инструментов.

Бухта кабеля КДБС

Отличия между типами трансформаторного оборудования

Трансформаторные установки воздушного и жидкостного охлаждения отличаются между собой несколькими критериями:

1. Техническое обслуживание: модели с масляным охлаждением требуют большего количества процедур технического обслуживания, которые необходимо выполнять чаще, чем в моделях сухого типа. Масло необходимо отбирать для проверки на загрязнение, тогда как агрегаты сухого типа очень устойчивы к химическим загрязнениям.
2. Начальные и эксплуатационные затраты: по сравнению с масляным охлаждением сухой тип имеет значительно более высокие эксплуатационные потери. Масляные модели имеют более высокий стандарт энергетической эффективности, как следствие, более длительный срок службы, чем установки с воздушным охлаждением.
3. Производительность: машины сухого типа имеют более крупные блоки, ограниченные по напряжению и размеру, что делает их более склонными к перегреву в случае перегрузки. В результате они имеют более высокие электрические потери, а поддержание источника питания сухого типа с течением времени обходится дороже. Агрегаты с масляным охлаждением меньше по размеру, более производительны. Они требуют меньшего спроса и оказывают меньшее воздействие на окружающую среду.
4. Шум: Оборудование с масляным охлаждением имеет более низкий уровень шума при эксплуатации и, следовательно, меньше шумового загрязнения, чем модели сухого типа.
5. Допустимые напряжения: силовые агрегаты сухого типа предназначены для работы с малыми и средними МВА и номинальными напряжениями, что делает их идеальными для небольшого объёма работ. Версии с масляным охлаждением способны выдерживать более тяжелые нагрузки, поэтому для объёма работ, требующих более высокого напряжения, потребуются масляные блоки.
6. Местоположение: Расположение оборудования будет самым важным фактором, определяющим, какой тип вам понадобится. Сухой тип предназначен для использования в зданиях или рядом с ними просто потому, что они экологически безопасны. Машины сухого типа менее воспламеняемы, представляют меньшую опасность возгорания, что делает их идеальными при строительстве торговых центров, больниц, жилых комплексов и других коммерческих помещений. Аппараты с масляным охлаждением используются при наружных работах из-за возможности утечки и разливов масла, которые создают риск возгорания.
7. Допустимость повторной переработки: переработка в конце срока службы для сухого типа ограничена, в то время как масляные блоки могут похвастаться более легкой регенерацией сердечника змеевика. Масляное охлаждение имеет превосходный срок службы и ремонтопригодность, производит меньше отходов и требует меньше замены и труда.

Принимая во внимание все сравнения, масляные агрегаты представляются лучшим вариантом для прогрева бетона с более высокой энергоэффективностью, возможностью вторичной переработки, низким уровнем шумового загрязнения, более низкими эксплуатационными расходами и небольшим воздействием на окружающую среду

Проверка соответствия системы прогрева бетона нормативным требованиям

Проектные параметры: Перед установкой системы прогрева бетона важно проверить, что проектные параметры, такие как температура прогрева, длительность прогрева и глубина проникновения тепла, соответствуют требованиям нормативных документов и спецификации проекта.

Тип использованного кабеля: Проверьте, что используемый кабель для прогрева бетона соответствует требованиям нормативных документов и имеет необходимые сертификаты качества. Убедитесь, что кабель предназначен для использования при прогреве бетона и имеет необходимые технические характеристики.

Монтаж и соединение кабеля: Проверьте, что кабель правильно укладывается на поверхность бетона и правильно соединяется между собой

Убедитесь, что монтаж кабеля выполняется согласно рекомендациям производителя и требованиям нормативных документов.

Расчет длины ПНСВ кабеля: Проверьте, что длина прогревочного кабеля (ПНСВ) расчитывается правильно с учетом габаритов конструкции, погодных условий и требований проекта.

Управление системой прогрева: Убедитесь, что управление системой прогрева бетона осуществляется согласно требованиям нормативных документов и проекта. Проверьте, что система оборудования и контроля готова к использованию и соответствует необходимым нормативам.

Техническое обслуживание: Проверьте, что система прогрева бетона регулярно проходит техническое обслуживание и проверку для поддержания ее работоспособности и соответствия нормативным требованиям.

При выполнении проверок рекомендуется обратиться к специалистам или производителю системы прогрева бетона для получения консультации и дополнительной поддержки. Это позволит гарантировать эффективное и безопасное использование системы прогрева бетона и соответствие нормативным требованиям.

Использование провода ПНСВ после застывания

Уложенные в бетонную конструкцию секции нагревательного кабеля остаются в ней навсегда и не теряют своих резистивных свойств. Поэтому есть смысл использовать их с целью повышения комфорта проживания. Нередко провод ПНСВ укладывают в бетонную стяжку пола специально. Однако это не лучшее решение, хотя и наиболее бюджетное.

При размещении нагревательного элемента под напольным покрытием следует учитывать возможные препятствия для рассеивания выделяемого тепла. В жилых комнатах таковыми являются места, где установлена корпусная мебель, основание которой плотно прилегает к полу. В них возникают зоны локального перегрева.

При длительном использовании провод постепенно истончается и, в конце концов, обрывается. Его замена связана с чрезвычайными трудностями, поскольку требует снятия напольного покрытия и разрушения бетонной стяжки.

Решением проблемы является использование саморегулирующегося нагревательного провода. Его конструкция состоит из двух медных жил, между которыми находится так называемая тепловая матрица – полупроводниковый элемент, проводимость которого изменяется по мере нагревания. Чем температура выше, тем выше сопротивление. Это приводит к тому, что сила тока, текущего по этому участку, уменьшается, из-за чего он остывает.

Такой нагревательный элемент работает при любых размерах – от кусочка длиной в несколько сантиметров до многометровой секции. Его можно перекрещивать с другими, подобными ему (с проводом ПНСВ такое делать категорически нельзя из-за опасности расплавления изоляции и возникновения короткого замыкания). Основным недостатком саморегулирующегося нагревательного провода является стоимость. Она в разы выше, чем одножильного резистивного.

https://youtube.com/watch?v=ITujT-WErts

Прогрев залитой бетонной массы с помощью греющего кабеля ПНСВ позволяет сократить срок достижения 80% конструктивной прочности с семи суток до двух-трех дней и не прекращать работы с наступлением холодов. Однако технология этого процесса довольно сложна, обычно его схема разрабатывается для каждого конкретного случая. Поэтому не прельщайтесь его видимой простотой. Обращайтесь к профессионалам, а при их отсутствии досконально изучите вопрос самостоятельно.

3 ошибки при прогреве бетона электродами

1. Низкое качество контакта электродов с бетоном приводит к мгновенному прекращению электропрогрева. Происходит это по причине того, что вокруг устройств возникают пузырьки. Они не пропускают тепловую энергию до основной массы. Тепло концентрируется в одном месте, что приводит к появлению пустых полостей и пор;
2. Соприкосновение электродов с арматурой. Если один электрод коснулся металла, то неприятных последствий удастся избежать. Если два, то возникает замыкание. Одномоментно происходит поломка трансформатора. Как правило, после этого электроды ремонту уже не подлежат. Такой ошибки можно избежать, если использовалась композитная арматура;
3. Возникновение повышенной плотности тока. Из-за этого бетон может начать вскипать. Также происходит выгорание электродной стали.

Как выполнить нагрев бетонного раствора

С температурным моментом всё понятно, рассмотрим далее, какими методом выполняется нагрев, какой вариант действенный и выгодный? Опытные строительные специалисты знают, что наиболее действенный и продуктивный способ — применение трансформаторной установки в сочетании с системой электродов, шин и проводов.

Сама методика абсолютно несложна: электроды или кабели большого сопротивления в качестве греющих петель заранее закладываются в подготовленную опалубку. После заливки цементного раствора на греющие петли подводиться напряжение, преобразуемое тепловую энергию.

Некоторые наши арендаторы интересуются подключающей схемой обогрева цемента с использованием ПНСВ-проводов, а также схемой обогрева с использованием электродов для колонн. Существуют две схемы: формат «звезды» или «треугольника». Именно схема в формате «треугольник» применяется при подключении трансформаторного аппарата. Схема размещения электродов или на нагревательных петель, холодных концов и шин на объекте должна рассчитываться и проектироваться энергетиком. В его обязанности также входит принятие решение о том, при каком температурном режиме и сколько времени будет прогреваться цемент. Информация о прогреве бетона в холодное время года при помощи электродов либо провода ПНСВ приведена в таблице:

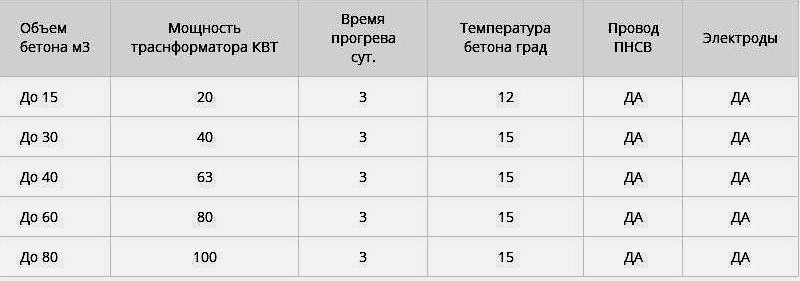

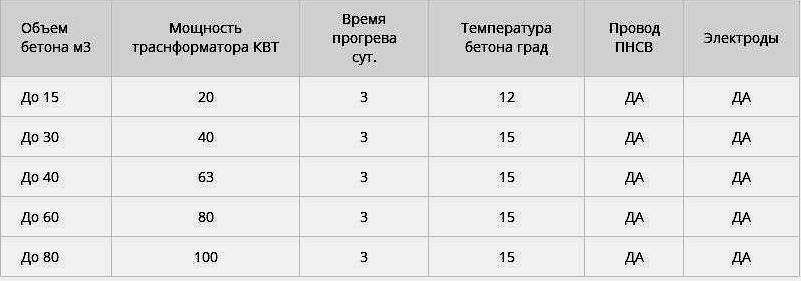

Указанные данные — базовые, беря их во внимание, следует учитывать температуру окружающей среды, наличие осадков, сорт цемента. Потому если возникло решение прогреть бетон, то должны приниматься в комплексе все факторы

Насколько результативным будет итог обогрева, зависит от уровня профессионализма электрика. Выполнение данной работы без особых знаний и опыта может закончиться плачевно.

Установка и монтаж саморегулирующего греющего кабеля для прогрева бетона

Установка и монтаж саморегулирующего греющего кабеля для прогрева бетона – это процесс, который требует определенных знаний и навыков. В этом разделе мы рассмотрим основные этапы установки и монтажа греющего кабеля, которые помогут вам успешно реализовать проект прогрева бетона.

Подготовка рабочей поверхности

Перед установкой греющего кабеля необходимо подготовить рабочую поверхность. Во-первых, убедитесь, что поверхность, на которой будет устанавливаться кабель, чиста от грязи, пыли и масел. Для этого рекомендуется провести механическую очистку поверхности и применить специальное средство для удаления загрязнений. Во-вторых, проверьте поверхность на наличие трещин и повреждений. В случае обнаружения дефектов, рекомендуется их устранить перед установкой кабеля.

Укладка греющего кабеля

При укладке греющего кабеля под бетон, следует соблюдать ряд правил. Во-первых, необходимо внимательно ознакомиться с технической документацией к кабелю и следовать указанным в ней рекомендациям по укладке. Во-вторых, кабель должен быть уложен равномерно на всей площади прогреваемой поверхности так, чтобы между витками кабеля был равномерный зазор. Это позволит достичь равномерного распределения тепла и избежать перегрева местных участков.

Защита и изоляция кабеля

После укладки греющего кабеля под бетон, необходимо обеспечить его защиту и изоляцию. Для этого используются специальные материалы, такие как теплоизоляционные пленки и алюминиевые фольги. Они помогают сохранить тепло, направленное на прогрев бетона, и предотвращают его рассеивание в окружающую среду.

Подключение кабеля к системе управления

После завершения укладки и изоляции кабеля необходимо подключить его к системе управления. Для этого следует следовать инструкциям, предоставленным производителем греющего кабеля. Обычно для подключения используются специальные соединительные элементы, которые гарантируют надежность и безопасность работы системы

При подключении важно обратить внимание на правильную полярность, чтобы исключить возможность переполюсовки и повреждения кабеля

Тестирование и настройка системы

После завершения монтажа греющего кабеля необходимо протестировать и настроить систему. Для этого рекомендуется провести проверку работоспособности кабеля и корректность его подключения

Важно убедиться, что греющий кабель равномерно прогревает бетон без перегрева или образования холодных зон. В случае обнаружения неисправностей или неполадок следует проконсультироваться с производителем кабеля или обратиться к специалисту для устранения проблемы

В заключение следует отметить, что установка и монтаж саморегулирующего греющего кабеля для прогрева бетона – это ответственный процесс, который требует соблюдения ряда технических и безопасностных мероприятий. Правильное выполнение всех этапов установки позволит обеспечить эффективную и безопасную работу системы прогрева бетона.

Элементы констркуции проводов ПНСВ:

Жила — стальная, однопроволочная, круглой формыИзоляция — ПВХ пластикат или полиэтиленОБЛАСТЬ ПРИМЕНЕНИЯ проводов ПНСВПровода предназначены для обогрева при фиксированном монтаже объектов нефтяной и газовой промышленности, монолитного бетона и железобетона, а также для напольных нагревателей при напряжении до 380 В переменного тока номинальной частотой 50 Гц или постоянного тока до 1000 В.ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ проводов ПНСВПровода стойки к смене температуры окружающей среды: от -60°до +50°СМаксимально допустимая температура эксплуатации: +80°СПрокладка проводов должна проводиться при температуре окружающей среды не ниже -15°СПровода стойки к воздействию воды и 20-ти процентного водного раствора поваренной соли или 30-ти процентного раствора щелочей Са(ОН)2 или NaOH.Радиус изгиба проводов при монтаже должен быть: не менее 5 наружных диаметровМинимальный радиус изгиба: 25 ммСмонтированные провода не должны пересекаться или прикасаться друг к другу, расстояние между проводами должно быть : не менее 15 ммРежим работы проводов — повторно-кратковременный или длительныйПодводка питания к нагревательной секции осуществляется «холодными» концами, места соединения нагревательного провода и «холодного» конца рекомендуется выводить за пределы обогреваемой зоныСоединение «холодного» конца с нагревательными проводами рекомендуется производить методом пайки с применением бандажа из медной проволоки, посредством клеммных коробок или гильз. Допускается любой другой метод, обеспечивающий надежность соединения при эксплуатации

Для достижения равномерности теплового поля смонтированные провода рекомендуется покрывать металлической фольгой толщиной 0.2-0.5 ммДопускается изготовление нагревательных секций из 2-3 отрезков проводов, при этом соединение токопроводящих жил отрезков может производиться любым способом, обеспечивающим качество соединенияЭлектрическое сопротивление изоляции проводов, пересчитанное на 1 км длины и измеренное при температуре (20±5)°С : не менее 1 МОмГарантийный срок эксплуатации: 2 года со дня ввода в эксплуатациюСрок службы проводов ПНСВ: не менее 16 лет

При строительстве монолитных бетонных конструкций в зимнее время применяется несколько технологий для создания необходимых температурных условий. Это может быть установка специальных тепляков, применение тепломатов или специального провода для прогрева бетона. Первый способ наиболее энергоемкий, поэтому экономически невыгоден, второй вариант подразумевает установку тепловых станций, прогревающих только верхние слои, что также вносит ряд ограничений на применение. Последний вариант наиболее востребован, о нем и пойдет речь в данной публикации.

Способы подключения: внутри или снаружи

Существует два способа, как подключить греющий кабель: снаружи или внутри трубы. У каждого варианта имеются специальные разновидности проводов – для наружного применения и для внутреннего монтажа соответственно. Рекомендуемый способ подключения обязательно указан в технических характеристиках к проводнику.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

• оболочка не должна выделять вредных веществ;
• степень электрической защиты должна быть не ниже IP68;
• герметичная оконечная муфта.

Пример установки греющего кабеля внутрь трубы через сальник

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

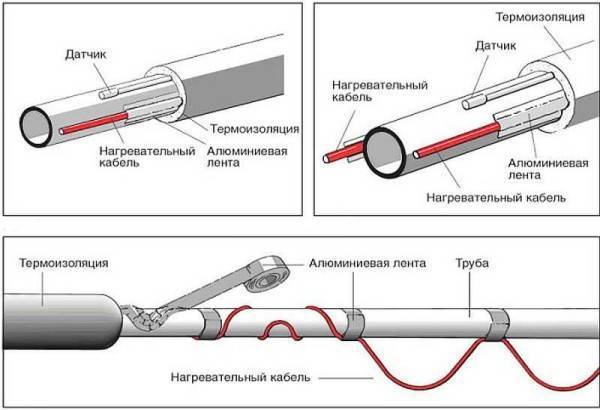

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается повод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга

При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций)

Способы закрепления греющего кабеля на трубе

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

Фитинги, краны необходимо прогревать лучше

Расчет нагревательной секции

На сегодняшний день существует много вариантов онлайн калькуляторов, удобных, позволяющих мгновенно получить точную мощность, количество, сечение греющего кабеля. Приведенный ниже расчет иллюстрирует логику, приводит методику проведения вычислений самого общего вида.

Под мебелью, коврами, другими атрибутами домашней обстановки, подогрев размещать запрещено. Необходимая для подогрева одного квадратного метра мощность зависит от назначения помещения. Составляет, при использовании дополнительного к основному подогрева:

Название помещения	Мощность Вт/м 2
Нежилые	110÷120
Жилые	110÷130
Сантехнические	120÷150
Неотапливаемая лоджия	180

Вариант использования как единственного элемента отопительной системы, потребует 160÷200 Вт/м 2 .

Например: рассчитывается электрический теплый пол, необходимая площадь обогрева 10 м 2 , имеется ПНСВ 1,2. Характеристики взяты из таблиц параметров:

1. Мощность подогревателя пола спальни, для необходимости обеспечения 120 Вт/м 2 , Вт: 10*120=1200;
2. Длина элемента нагревателя 1200 Вт, удельная мощность 20 ватт на погонный метр, метров: 1200/20=60;
3. На одном квадратном метре нужно уложить (выполняя требования ТУ), метров провода: 60/10=6;
4. Омическое сопротивление 60 метров провода, удельное сопротивление одного метра стальной жилы равно 0,15 Ом составит, Ом: 60*0,15=9;
5. Включенная в сеть 220В секция нагрева с проводом диаметром 1,2 мм. не может быть длиной менее 110 метров (ТУ). Иначе получится: сопротивление укороченного элемента уменьшается, ток возрастает, что вызывает перегрев, увеличивается вероятность разрушения. Активное сопротивление секции нагрева равно, Ом: 110*0,15=16,5. Рекомендованный ТУ ток эффективного нагрева составляет, А: I=U/R=220/16,5=13,33. Округленно 13 ампер.
6. Расчетные 60 метров провода короче нормированной длины секции, не могут напрямую быть запитаны сетью. Требуется понижающий напряжение трансформатор. Рассчитать его можно так:
7. Вторичная обмотка: напряжение, В: U=I*R=13*9=117, мощность, Вт: P=U*I=117*13=1521
8. Полная мощность трансформатора, Вт: 1521*1,25=1901,3

Итого: для устройства теплого пола площадью 10 м, необходимо:

1. 60 метров провода ПНСВ 1,2;
2. Понижающий трансформатор мощностью 2 киловатта, напряжение вторичной обмотки 110÷120 вольт.

Подходящим вариантом при подборе трансформатора может оказаться сварочный аппарат.

Применение терморегулятора повысит комфортность пользования теплым полом, позволит экономнее расходовать электрическую энергию.

Пару советов

Если вдруг по каким то причинам электроды небыли привязаны к каркасу , а опалубка уже смонтирована и бетон вот вот зальют , не беспокойтесь после того как бетон зальют вы возьмёте арматуру с диаметров 12 — 14 мм2 с длиной чуть больше чем высота стены и начнёте проталкивать в месте где должен стоять электрод после того как арматуру достанете в тоже место протолкните электрод ,так как арматура сделает так называемый коридор растолкнув крупный щебень электро почти без всяких усилий провалится в бетон.

Некоторые электрики при прогреве электродами делаю следующее , подсоединяют одну фазу на арматуру каркаса вторую на пару электродов , так делать нельзя , это приведёт к отслоению арматуры каркаса от бетона , что приведёт к потере прочности конструкции.
