Как уменьшить затраты на электричество при использовании пленочного
Выбор мощности
Для комфортного подогрева полов в городских квартирах достаточно пленки мощностью 150 Вт/м.кв. Пленочный теплый пол устанавливается в тех местах, где необходим подогрев.
Для основного отопления и комфортного подогрева пола применяются пленочные теплые полы мощностью 220 Вт/м.кв, например, термопленка Marpe Normal GSM. При этом следует соблюдать рекомендации производителей по монтажу систем отопления на первых этажах, в загородных домах и балконах с применением сплошных карбоновых пленок (например, Marpe Black Heat), которые имеют дополнительные слои защиты от влаги. Площадь покрытия – порядка 70% общей площади помещения.
Утепление помещения
При использовании инфракрасного теплого пола как основного отопления в загородном доме, большое значение будет иметь продуваемость помещения. Если все вырабатываемое тепло уходит через щели, для поддержания необходимой температуры пленка будет работать дольше и, соответственно, количество электроэнергии затрачивается значительно выше.
Для экономии электроэнергии необходимо использовать утеплители, позволяющие сократить теплопотери. Двойные и тройные стеклопакеты, а также плотно подогнанные двери позволяют избежать потерь большого количества тепла.
Использование теплоизоляционного слоя
При монтаже инфракрасного теплого пола как в загородных, так и в многоквартирных домах, рекомендуется использовать теплоизоляционную подложку. Она изготавливается из химически сшитого твердого вспененного полиэтилена с закрытой пористой структурой толщиной в несколько миллиметров и неметаллизированным отражающим слоем. Такая подложка не только защищает пленку от конденсата и короткого замыкания, но и позволяет направить все тепло в помещение исключая прогрев межэтажного перекрытия, экономя при этом до 40% электроэнергии по сравнению с кабельными системами обогрева.
Для полноценного отопления помещения достаточно застелить порядка 70% площади пола помещения. Монтаж нагревательных элементов под мебелью и бытовой техникой не только нецелесообразен с точки зрения расхода электроэнергии, но и нежелателен в связи с возможностью повреждения напольного покрытия или перегрева пленки.
Использование программируемых терморегуляторов
Значительное сокращение расхода электроэнергии обеспечит применение программируемых терморегуляторов для каждого помещения. Это позволит регулировать температуру в каждом помещении в отдельности в зависимости от дня недели и времени суток.
Если непрограммируемые терморегуляторы направлены на поддержание заданной температуры, отключая нагрев при достижении нужного значения и включая его при снижении температуры, то программируемые способны регулировать ее в зависимости от времени или отключать нагрев вовсе. За счет снижения температуры обогрева на 1 °С происходит экономия примерно 4% электроэнергии. Применение программируемого терморегулятора по сравнению с обычным обеспечивает экономию до 30% электроэнергии.
Соблюдая данные рекомендации, Вы сможете значительно сэкономить на расходах за электроэнергию и сохранить тепло в доме при использовании пленочных теплых полов.
Остались вопросы?
Посмотрите другие наши статьи по пленочным теплым полам. В них Вы найдете полезные советы, обзоры и ответы на популярные вопросы.
Также вы можете получить бесплатную консультацию по теплым полам, помощь в расчете и подбору необходимых комплектующих по телефону или электронной почте .
Здесь вы узнаете:
Инфракрасные теплые полы стали отличной альтернативой традиционным водяным полам, использующим для обогрева энергию теплоносителя. Их выбирают многие потребители, стремясь получить дополнительный источник тепла. Расход электроэнергии пленочного теплого пола немного кусается, но в сравнении с традиционным электрическим отоплением он несколько ниже. О конкретных цифрах будет рассказано в нашем обзоре.
Номинальный и реальный расход энергии электрического теплого пола
Основные виды электрических полов
Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:
- пленочное инфракрасное покрытие;
- греющий кабель;
- термомат.
Классификация теплых электрических полов
Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.
Базовая мощность нагревательных приборов
Потребление электричества каждой системой нагрева зависит от набора характеристик:
- толщины материала;
- мощности приборов на 1 кв. метр;
- максимальной температуры нагрева.
Таблица теплопотребления теплых полов в помещениях

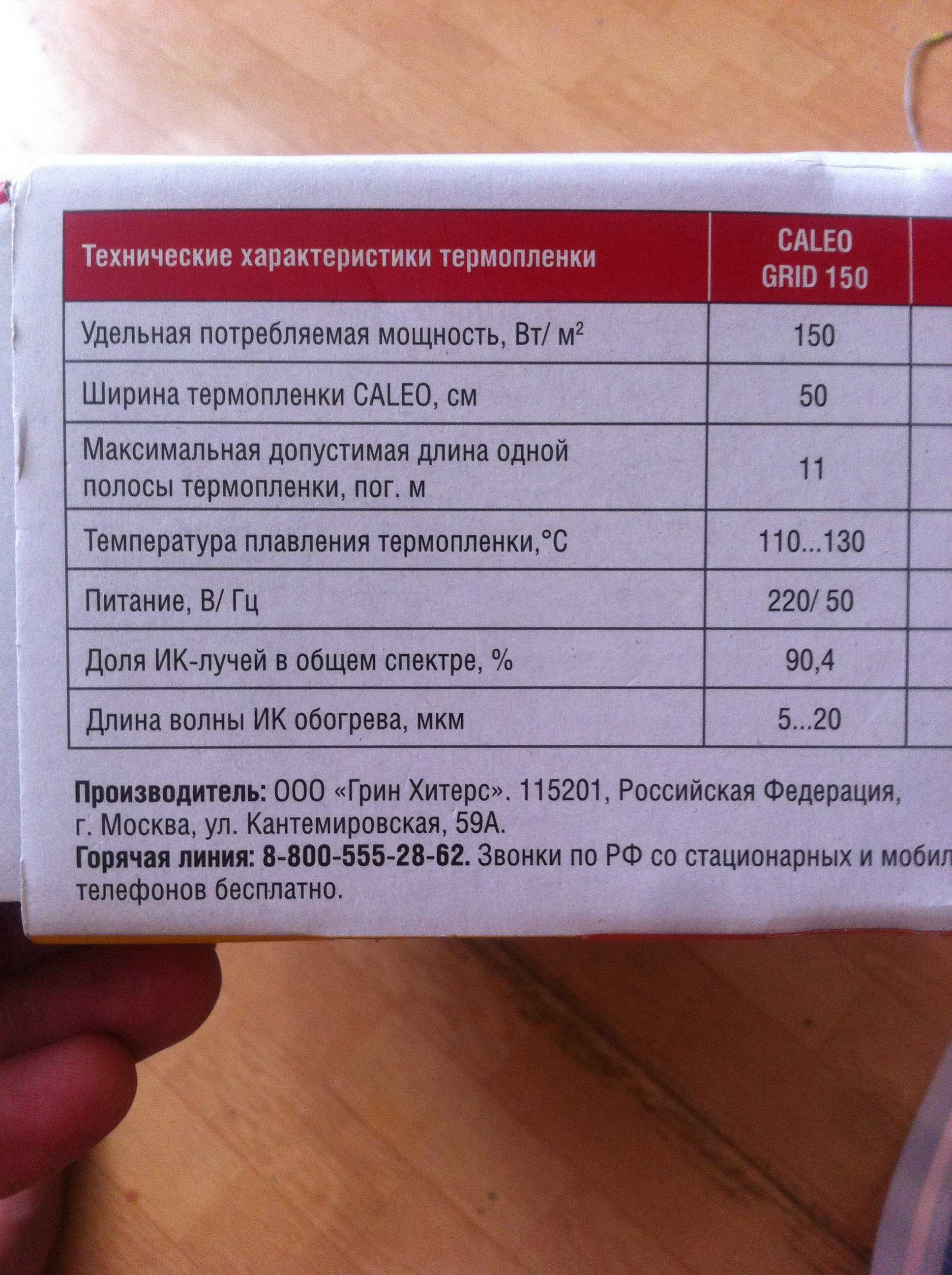

Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.

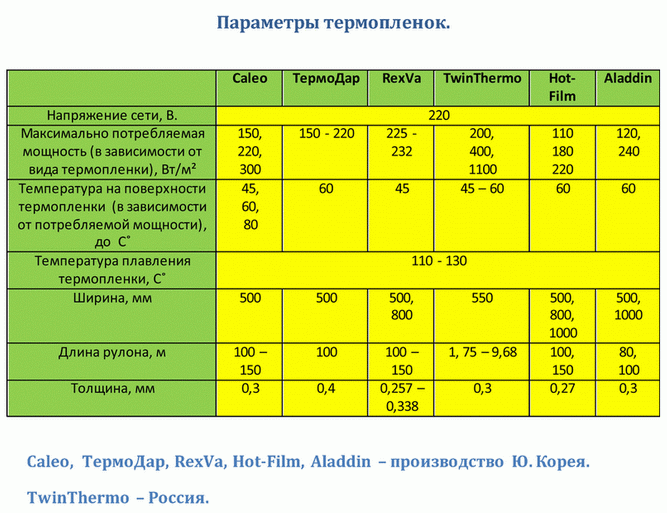

Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:
Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.
Расчет мощности для теплых полов
Факторы, влияющие на электропотребление
Совокупные затраты на системы отопления теплыми полами
Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:
- уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
- температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;
Расчет энергопотребления
Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:
Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.
Потребление электроэнергии инфракрасными теплыми полами
Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.
Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.
Технология расчета затрат с использованием коэффициента.
Для подсчета применяется формула: W=S*P*k, где:
График нагрева и потребления электроэнегрии инфракрасным теплым полом
S – площадь комнаты;
P – мощность нагревательного элемента;
k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.
Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:
W= 20*130*0,4 = 1040 Вт (1,04 кВт).
Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.
Потребление электроэнергии инфракрасной пленки
Насколько отличаются реальные показатели энергопотребления от номинальных?
Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.
Правильная установка электрического теплого пола
Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:
W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);
1,5*3 = 3,12 – в сутки;
3,12*30 = 93,60 – в месяц;
93,60*2,5 = 234 рубля.
Есть еще несколько способов снизить расход энергопотребления:
Расчет теплого пола в качестве основного вида отопления
При использовании данных систем как основного источника тепла в доме или квартире, необходимо помнить, что площадь, которую должен занимать пол с подогревом должна быть не менее 70 % от общего пространства любого помещения.
Если данный параметр не будет соблюдаться, велика вероятность что теплый пол не будет справляться со своей функцией.
Вычисляется общая мощность теплопотерь в данном помещении. Теплопотери присутствуют во всех без исключения строениях. Они зависят от:
- Климатических условий, в которых эксплуатируется помещение.
- Наличии и площади окон.
- Степени утепления стен, пола и потолка.
- Ориентация строения по сторонам света и др.
Точное количество теплопотерь можно высчитать с помощью специальной программы, а очень точное выполняют специальные организации.
При строительстве зданий с соблюдением всех требований по теплоизоляции конструкций примерная мощность теплопотерь рассчитана и составляет 100-130 Вт/м2 для различных помещений в новых домах и 150-170 Вт/м2 в старых обветшалых постройках.
При использовании теплого пола в качестве основного источника тепла, его мощность должна превосходить потери тепла в 1,5 раза. То есть, в случае с вышеописанной кухней, у которой теплопотери составляют, например, 1000 Вт, мощность источника тепла, в нашем случае теплого пола должна составлять: P = 1000 Вт * 1,5 = 1500 Вт.
С учетом того, что нагревательные элементы будут занимать всего 6 м2 площади, получим: 1500 Вт / 6 м2 = 250 Вт/м. Именно такой удельной мощностью должен обладать квадратный метр теплого пола. Приобретая материалы необходимо обязательно это учитывать.
Важно: при результате мощности теплого пола свыше 200 Вт/м2 рекомендуется рассмотреть вариант использования дополнительной системы отопления.
Номинальный и реальный расход энергии электрического теплого пола
Основные виды электрических полов
Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:
- пленочное инфракрасное покрытие;
- греющий кабель;
- термомат.
Классификация теплых электрических полов
Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.
Базовая мощность нагревательных приборов
Потребление электричества каждой системой нагрева зависит от набора характеристик:
- толщины материала;
- мощности приборов на 1 кв. метр;
- максимальной температуры нагрева.
Таблица теплопотребления теплых полов в помещениях
Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.
Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:
Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.
Расчет мощности для теплых полов
Факторы, влияющие на электропотребление
Совокупные затраты на системы отопления теплыми полами
Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:
- уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
- температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;
Расчет энергопотребления
Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:
Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.
Потребление электроэнергии инфракрасными теплыми полами
Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.
Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.
Технология расчета затрат с использованием коэффициента.
Для подсчета применяется формула: W=S*P*k, где:
График нагрева и потребления электроэнегрии инфракрасным теплым полом
S – площадь комнаты;
P – мощность нагревательного элемента;
k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.
Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:
W= 20*130*0,4 = 1040 Вт (1,04 кВт).
Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.
Потребление электроэнергии инфракрасной пленки
Насколько отличаются реальные показатели энергопотребления от номинальных?
Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.
Правильная установка электрического теплого пола
Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:
W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);
1,5*3 = 3,12 – в сутки;
3,12*30 = 93,60 – в месяц;
93,60*2,5 = 234 рубля.
Есть еще несколько способов снизить расход энергопотребления:
Терморегуляция и более реальные цифры
Расход энергии электрическими теплыми полами снижается за счет установки терморегулятора. Без него температура поверхности напольного покрытия была бы слишком высокой и не самой комфортной. Термостат отслеживает температуру чистовых полов, включая и отключая подачу электроэнергии по мере необходимости. В зависимости от уровня тепловых потерь, реальный расход падает на 30-40%.
Есть еще один способ экономии – он заключается в отключении теплых полов в то время, когда дома никого нет. Эта методика актуальна в том случае, если пленка используется как вспомогательное оборудование. Если она работает как основное отопление, то отключать ее не имеет смысла – за это время дом остынет, а на его повторный прогрев уйдет примерно столько же электроэнергии, сколько и будет сэкономлено за период отключения.
Итого, даже если пленочные теплые полы будут работать 60% от всего времени (это 14,4 часа в день), то расход электроэнергии составит около 317 кВт (или 216 кВт при работе во вспомогательном режиме).
Давайте посмотрим, что у нас получается в денежном эквиваленте. Так как тарифы на электроэнергию в регионах разные, примем в среднем цифру в 4,5 руб./кВт. За месяц работы в основном режиме расход на пленочные теплые полы составит 1426,5 руб./мес., во вспомогательном – 972 руб./мес.
Алгоритм расчета фактической потребляемой мощности систем
Перед началом расчетов надо знать, что теплые полы всегда потребляют больше электрической энергии, чем обещают производители. Это объясняется несколькими объективными факторами.
Качеством утеплительного слоя между нагревательными элементами и основанием пола. Производители дают рекомендации по монтажу, но они не могут предвидеть качество самих материалов и соблюдение технологии укладки. Эти параметры зависят от добросовестности и профессионализма строителей. Как показывает практика использования различных систем для обогрева пола, лучше всегда давать запас по толщине утеплителей. Незначительное увеличение стоимости компенсируется через 2–3 года за счет экономии электрической энергии, а при дальнейшей эксплуатации пользователи имеют чистую прибыль. Еще одни плюс очень качественной теплоизоляции – несколько уменьшается температура нагрева токопроводящих элементов и сокращается время их работы. Это дает возможность увеличивать срок пользования системой, все элементы меньше стареют и дольше сохраняют первоначальные свойства.
Физическими параметрами стяжки. Стяжка в некоторых случаях может иметь толщину более пяти сантиметров, система должна нагревать такой большой объем бетона, а для этого требуется время и энергия. Толстая стяжка обладает так называемой инертностью, она долго греется и так же долго остывает
Эту особенность надо принимать во внимание во время выбора времени включения/включения системы подогрева. Материалами изготовления финишных покрытий
Чем они лучше проводят тепло, тем меньше мощности потребует система
Материалами изготовления финишных покрытий. Чем они лучше проводят тепло, тем меньше мощности потребует система
Почему? Все довольно просто. Абсолютное большинство энергии отдается внутрь помещения, плиты перекрытия напрасно не греются.
Если одна поверхность, к примеру, нагрета до +30°С, то и вторая со временем будет иметь такие же параметры. Она не будет всегда холодной, это противоречит фундаментальным законам физики. Раз утеплитель прогревается, то будет греться и бетонная плита перекрытия, потери неизбежны. Вопрос только в их количестве, а это полностью зависит от физических характеристик материалов.
Виды терморегуляторов для теплого пола
Лучше всего использовать программируемые терморегуляторы, с выставлением не только нужной температуры, но и времени отключения-включения теплого пола
Терморегулятор для теплого пола
Потребление

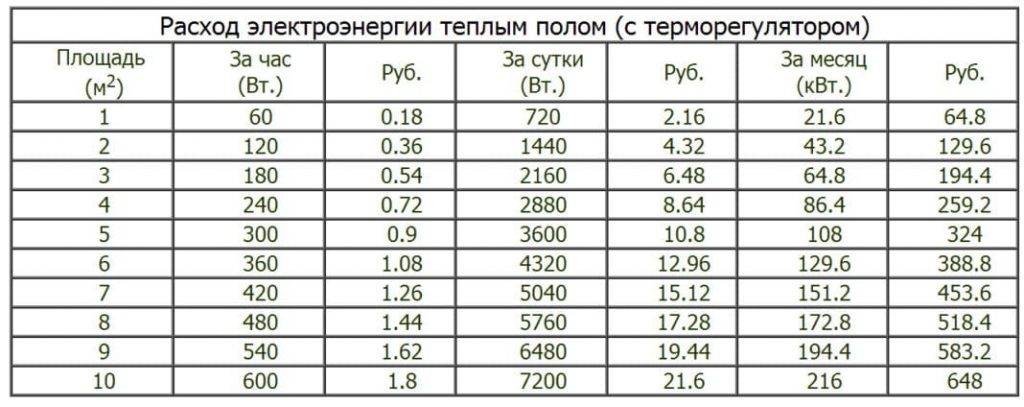

Таблица расхода электроэнергии
Чтобы иметь представление, сколько потребляет теплый пол, необходимо подсчитать тепловые потери помещения. Произвести расчеты возможно самостоятельно, проанализировав основные факторы, влияющие на это. На потребление энергии теплым полом влияют такие факторы:
- С какой целью используется система: для обогрева комнаты или для создания комфортной обстановки.
- Насколько хорошо произведена теплоизоляция в помещении. Чем качественнее утеплены стены, двери и окна, тем меньшее количество электроэнергии, расходуемое электрическими полами.
- Сезонность и климат. Во время низких температур и холодной погоды расходы повышаются.
- Вариант напольного покрытия.
- Количество человек, проживающих в квартире или доме. Если членов семьи несколько, электрический пол должен работать чаще. Если проживает один человек, часто отсутствует, то налицо реальная экономия, когда полы можно не включать.
- Личные предпочтения человека, желаемый температурный режим. Данные показатели субъективны.
- Вид терморегулятора, наличие теплоизоляции. Некоторые виды оборудования позволяют экономить более трети электричества, по сравнению с аналогами.
Потребляемая мощность теплого пола зависит от таких параметров:
- При обогреве комнаты мощность электрического пола составляет до двухсот ватт на квадратный метр.
- При использовании системы для повышения комфортности пребывания в помещении мощность электропола колеблется в пределах ста десяти – ста шестидесяти ватт на метр квадратный.
При достижении установленной температуры энергопотребление снижается, происходит поддержание установленных параметров. Система работает в режиме чередования включения и выключения. В среднем, за час оборудование функционирует около пятнадцати минут, за двадцать четыре часа – не более шести часов.
Разнообразие вариантов теплого пола велико. В системе электрического подогрева выделяют такие подвиды:
- Кабельный теплый пол электрический. Данный вид обогрева применялся в самом начале зарождения подобной технологии. Представляет собой конструкцию из готовых матов, прикрепляются к основанию при помощи специального клея для плитки. Сверху на маты укладывают кафель, делают стяжку для установки ламината, линолеума и других декоративных покрытий. Вариант интересен тем что дает возможность по-разному прогревать пол в одном помещении, прогревает отдельные сегменты пола до различной температуры.
- Пленочный теплый пол занимает лидирующие позиции при установке системы. Тонкая пленка может применяться под любое напольное покрытие, за исключением кафеля. Преимуществом пленочного теплого пола является его экономичность, практичность и долговечность. Потребление электроэнергии пленочным теплым полом, по словам экспертов, считается минимальным в сравнении с существующими вариантами.
- Инфракрасный теплый пол. Суть данного варианта в обогреве окружающих предметов, а не воздуха. Они отдают накопленное тепло в помещение, что делает процесс нагревания более эффективным. Инфракрасные полы потребляют не много электричества. Согласно наблюдениям специалистов, среди существующих вариантов электрического теплого пола, данный вариант потребляет минимальное количество электричества и считается самой экономной системой подогрева пола.
Теплый пол
Основным недостатком электрических теплых полов называют их энергопотребление. Но то преимущество, которое дает система, примеряет с данным фактом. Снизить объемы энергопотребления возможно путем установки специальных приспособлений, как, например, программируемый терморегулятор. Можно задать определенный режим работы и получить почти пятидесятипроцентную экономию ресурсов.
Водяной теплый пол позволяет подогревать помещение при подключении к центральной теплосети. Но данный вариант не показал эффективности при установке в многоквартирных домах, если температура теплоносителя нестабильна, также требует разрешительных документов
Специалисты рекомендуют обратить внимание на другие варианты обогрева пола
Чтобы система подогрева была эффективной, следует тщательно изучить существующие варианты и подобрать максимально уместный.
Если вы сомневаетесь, устанавливать ли систему теплого пола, поинтересуйтесь информацией у специалистов и тех, кто уже использует вариант подогрева пола. Целесообразно устанавливать систему, если:
- В доме нет индивидуальной системы отопления.
- Новая и качественная стяжка пола. Чтобы не проводить демонтажные работы, можно установить пленочный электрический пол.
- Необходимость дополнительного обогрева к основной системе отопления.
Расчет тепловых потерь
При проектировании любой системы отопления, в том числе и электрического теплого пола в качестве основного, весьма желательно рассчитать теплопотери каждого помещения в квартире или в доме. В этих расчетах исходными данными являются:
Все вышеперечисленное является далеко не полным списком исходных данных для оценки теплопотерь. Эти расчеты делают специалисты-теплотехники, но существует множество специальных бесплатных программ или онлайн-расчетов в интернете, поэтому каждый может произвести оценку самостоятельно. Главной задачей этих расчетов является то, что любая система отопления должна полностью компенсировать все тепловые потери, даже с учетом самых холодных зимних дней.
Из анализа статистических данных о теплопотерях множества домов и квартир можно сказать о том, что в большинстве современных квартир и домов, построенных с учетом требований по теплозащите, удельная мощность отопления на квадратный метр площади должна составлять 100—130 Вт/м2 для всех помещений, а в ванных и санузлах 130—150 Вт/м2. В старых домах удельная мощность может доходить до 180 Вт/м2 и в этом случае уже не обойтись без других источников тепла.
Инфракрасный теплый пол: потребление электроэнергии на 1 м2
Обычно, когда говорят о мощности электрического пола, имеют в виду удельную мощность на 1 погонный метр рулона. Однако для потребителя это значение не является главным ориентиром. Ему удобнее оперировать таким понятием, как мощность на квадратный метр обогревателя. В отличие от полной электрической мощности, которая зависит от длины секции, мощность 1 кв м постоянна. Эту величину удобнее использовать в расчетах, когда требуется оценить энергопотребление, а не конструкцию пола.
Мощность на м² у производителей разная: 120, 150, 220, 400 Вт/м². Однако для человека, который планирует монтаж теплого пола, интересно знать не мощность, а общее энергопотребление. Потому что именно этот параметр поможет правильно выполнить расчет затрат. Эти две величины равны, только если система работает непрерывно.
