Использование теплого пола как основное отопление

Какой теплый пол лучше?

На сегодняшний день выделяют два основных вида теплого пола – водяной и электрический. Последний, в свою очередь, представлен в трех вариациях: стержневой, кабельный и пленочный. У каждого имеются свои плюсы и минусы.

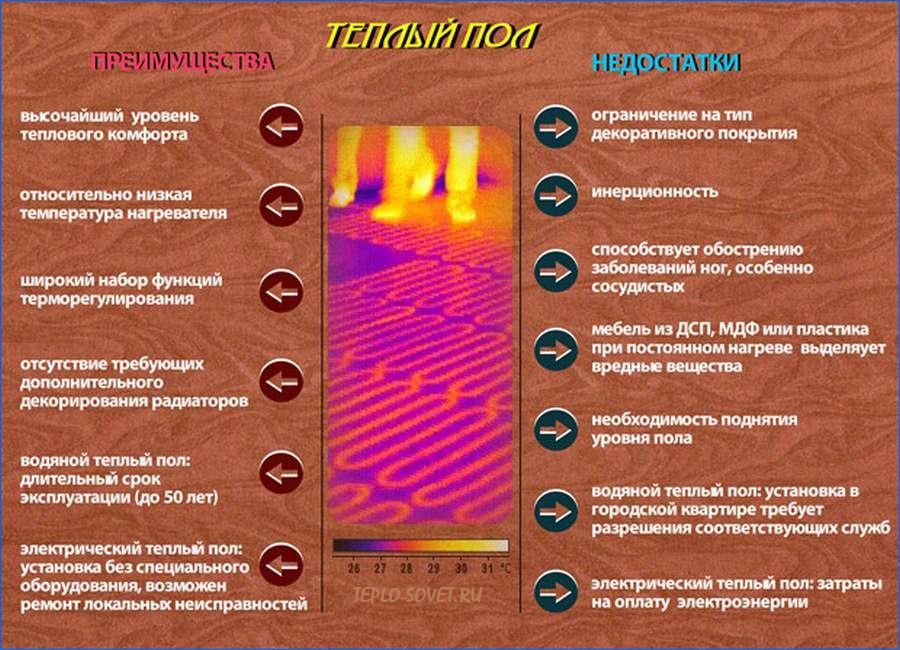

Выбор конкретного варианта напрямую зависит от условий и возможности монтажа. Оценивая основные преимущества теплого пола, не учитывая его конкретный вид, можно отметить следующее:

• благоустроенность системы. Говоря простыми словами, теплый пол способен поддерживать в помещении максимально комфортную для пребывания в нем температуру. В отличие от традиционных отопительных систем, здесь не будет места локальным перегревам или еле прогретым участкам;
• эстетика теплого пола. Не имеются видимые элементы отопительной системы. Здесь не требуется ее привязка к расстановке мебели внутри помещения. Можно наслаждаться теплым полом без радиаторов и получить больше свободного места для обустройства своего дома;
• универсальность. Можно использовать любой источник энергии (электрический или водяной теплый пол), любой вид теплоносителя (в случае с водяным теплым полом) и любое напольное покрытие;
• безопасность и здоровье человека. Весомое преимущество теплого пола – это отсутствие циркуляции пыли внутри помещения, что является настоящим спасением для людей с аллергией;
• экономичность. Оптимальное распределение температуры позволяет значительно снизить расходы на отопление. В отличие от традиционных систем отопления, теплый пол прогревает не пространство над потолком, а пол и поверхность над ним. Поэтому все комнаты будут отличаться очень комфортными условиями.

Распределение тепла – важная составляющая!

Созданная напольная система отопления отличается высоким коэффициентом тепловой отдачи. Поэтому все близлежащие предметы будут получать достаточное количество тепла. За счет этого организовывается не только вертикальное отопление, но и горизонтальное. Когда теплый пол выбран основным методом отопления, то в доме полностью исключается возможность появления неотапливаемых зон. Противоположная картина выгладит с радиаторным отоплением. Вся тепловая энергия от них поднимается под потолок, за счет чего микроклимат в помещении дестабилизируется.

Для человека комфортная обстановка в комнате тогда, когда его голова чувствует легкую прохладу, а ноги легкое тепло. При использовании основного отопления напольного, ярко заметна экономия энергоресурсов. Так, например, стабильная температура теплоносителя в радиаторе достигает до 22 °С. Что касается теплого пола, то максим это 20 °С. Перепад в два градуса позволяет экономить энергию до 12%.

Если вы сторонник радиаторной системы, то можно комбинировать отопление с использованием теплового насоса.

Особенности подключения теплого пола к центральному отоплению

В квартирах многоэтажных домов системы водяного теплого пола подключается к стояку централизованного отопления. Для этого жилищно-эксплуатационная организация должна дать специальное разрешение. Однако получить такое разрешение не всегда получается. Чаще всего подобные документы без проблем дают для квартир недавно построенных домов, в них предусмотрен отдельный стояк для подключения системы «теплый пол».

В квартирах старых домов установка теплого пола может стать проблематичной. Дело в том, что в таких домах в большинстве случаев установлена однотрубная система отопления. При подключении теплого пола из стояка будет потребляться большое количество тепла, в результате радиаторы квартир, расположенных на этажах ниже, будут постоянно холодными. Поэтому разрешение на подключение теплого пола к системе центрального отопления могут выдать собственникам квартир первого этажа дома.

Решить вопрос, как сделать теплый пол от отопления, можно подключением теплого водяного пола к котлу. Такая система требует больших финансовых затрат на установку специального оборудования, однако в процессе эксплуатации расходы становятся значительно ниже. Еще одним вариантов можно назвать монтаж электрического теплого пола. Этот вариант имеет существенное преимущество: при выходе из строя отдельного участка вся система продолжает функционировать.

Температура теплоносителя

Температура теплоносителя в контуре зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия. Минимальные температурные значения в контуре принимают для паркетной доски и мелкоштучных изделий из дерева. Кафельная, метлахская, керамическая плитка, керамогранит, мрамор выдерживают максимально разрешенную температуру теплоносителя (55°C). Низконапорные схемы отопления, которые применяют на практике, имеют рабочий диапазон — 45/35°C.

Санитарные нормы определяют комфортный (26°C) и допустимый предел температур для ступни человека:

• 28°C в жилых комнатах для постоянного пребывания;
• 35°C по периметру несущих стен жилого дома;
• 33°C для кухонных помещений, ванн и санитарных комнат.

Согласно санитарным нормам температура теплоносителя в ванной комнате должна быть 33 градуса

Подключение теплого пола от котла отопления

В том случае, когда нет возможности подключения своими руками теплых водяных полов от батареи центрального отопления, можно приобрести котел отопления. Такое устройство стоит достаточно дорого, но дает возможность создать индивидуальную отопительную систему. Такой вариант получается более выгодным в процессе эксплуатации, даже при самом дорогом топливе.

Монтажные работы по обустройству теплого водяного пола от котла проводятся по той же схеме, что и в случае с центральным отоплением. Сохраняется также последовательность действий, кроме того, что коллектор подключается не к стояку, а к котлу отопления.

Подключение системы «теплый пол» к котлу нельзя назвать сложным, работу может выполнить домашний мастер без привлечения профессионалов. На подающей трубе устанавливают группу безопасности и подводят трубу от котла к коллекторному узлу, к которому уже подключен водяной контур. На обратной трубе монтируют расширительный бак и насос для принудительной циркуляции теплоносителя.

Водяной теплый пол в квартире может подключаться к центральному отоплению или котлу. Каждому варианту свойственны свои плюсы и минусы. Эффективность теплого пола от центрального отопления определяется работой котельной, затраты в этом случае довольно высокие. Котел отопления и его установка стоит дорого, но при этом дальнейшие платежи за отопление существенно снижаются.

Как вам статья?

Мне нравитсяНе нравится

Теплопотери что это и где их взять

Расчет теплого пола делают по каждому помещению, в котором он будет уложен. Основан он на том, что вы знаете теплопотери дома в целом и в каждом помещении конкретно. Теплопотери — это то количество тепла, которое требуется возместить, чтобы поддерживать определенную/желаемую температуру. Теплопотери зависят от толщины и материала стен, от типа окон/дверей, от того как сделан пол, отапливаемое внизу помещение или нет, какой потолок, чердак, как это все утеплено. В общем, критериев масса. Учитывается все это в теплотехническом расчете.

Количество тепла для поддержания нужной температуры очень зависит от материала наружных стен и утепления

Теплотехнический расчет можно сделать самостоятельно (есть достаточное количество калькуляторов, методик), можно заказать в строительной организации. Для примерных прикидок можно воспользоваться усредненными нормами. Так считают, что для отопления одного квадратного метра в Средней полосе России требуется 100 Вт на квадратный метр площади. Это при условии, что утепление — среднее, высота потолков — 2,2-2,7 м, наружных стен не более чем две.

Примерные теплопотери для разных технологий строительства

Если утепление ниже среднего или потолки выше, регион более северный — эти показатели приводят к увеличению теплопотерь. Соответственно, наоборот, чем менее суровые зимы и лучше утепление, тем меньше требуется тепла. Подкорректировав таким образом норму, можно сделать более-менее точный расчет теплого пола, но всегда лучше взять с запасом — чтобы не мерзнуть.

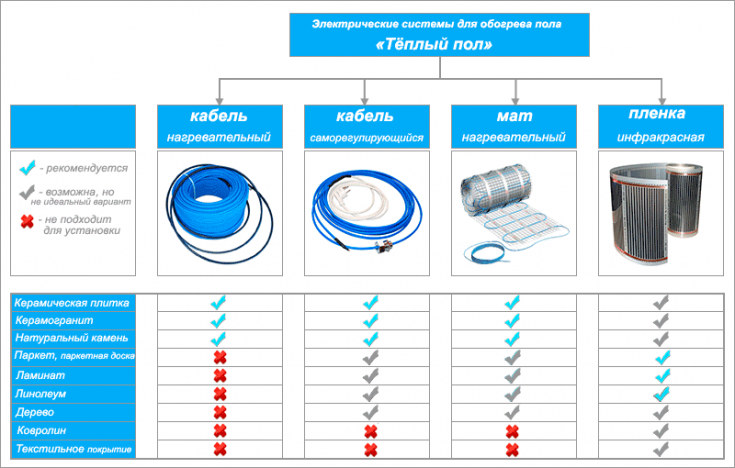

Электрические теплые полы

Две самые популярные их разновидности:

одиночный или уложенный на маты греющий кабель

пленочный и стержневой инфракрасный пол

Инфракрасная пленка

На что нужно обратить внимание при выборе инфракрасной пленки?

Она представляет из себя лист, с впаянными медными проводниками. Между ними с очень малым зазором, проложены токовые угольные дорожки, которые и являются греющим элементом.

В первую очередь смотрите на контакты. Они должны быть припаянными.

Если они сделаны пистонами, такое соединение крайне не надежное. Здесь будет происходить чрезмерный нагрев с созданием потенциального места пожара.

Пленка выступает в качестве разделителя между основанием теплого пола и декоративным покрытием. Поэтому ее нельзя укладывать туда, где будет заливаться стяжка.

Под плитку она не подойдет. Зато идеально подходит:

под ковролин

ламинат

линолеум

Если под эти же материалы уложить греющий кабель, то из-за расстояния между витками (шага укладки) вы будете четко ощущать границу тепла и холода – тепловую зебру.

Пленка же греет всю поверхность равномерно. Правда, некоторые боятся, что при таком обогреве ламината, из него будут выделяться вредные вещества. И поэтому нужно покупать специальный продукт с маркировкой ”для теплого пола”.

Это не так. Солнце гораздо больше нагревает ламинат, когда напрямую светит через окно. И ничего вредного при этом не выделяется.

Еще встречаются опасения по поводу сухости воздуха и пыли, которую теплые полы неизбежно поднимают вверх. Здесь все зависит не от режима работы обогрева, наличия или полного отсутствия радиаторов в комнатах, а от вентиляции.

Обеспечите регулярный приток свежего воздуха, и не будет никаких проблем. А если закупорить все окна, то и с батареями центрального отопления будете задыхаться.

Примерный расчет расхода электроэнергии при обогреве дома пленочными теплыми полами:

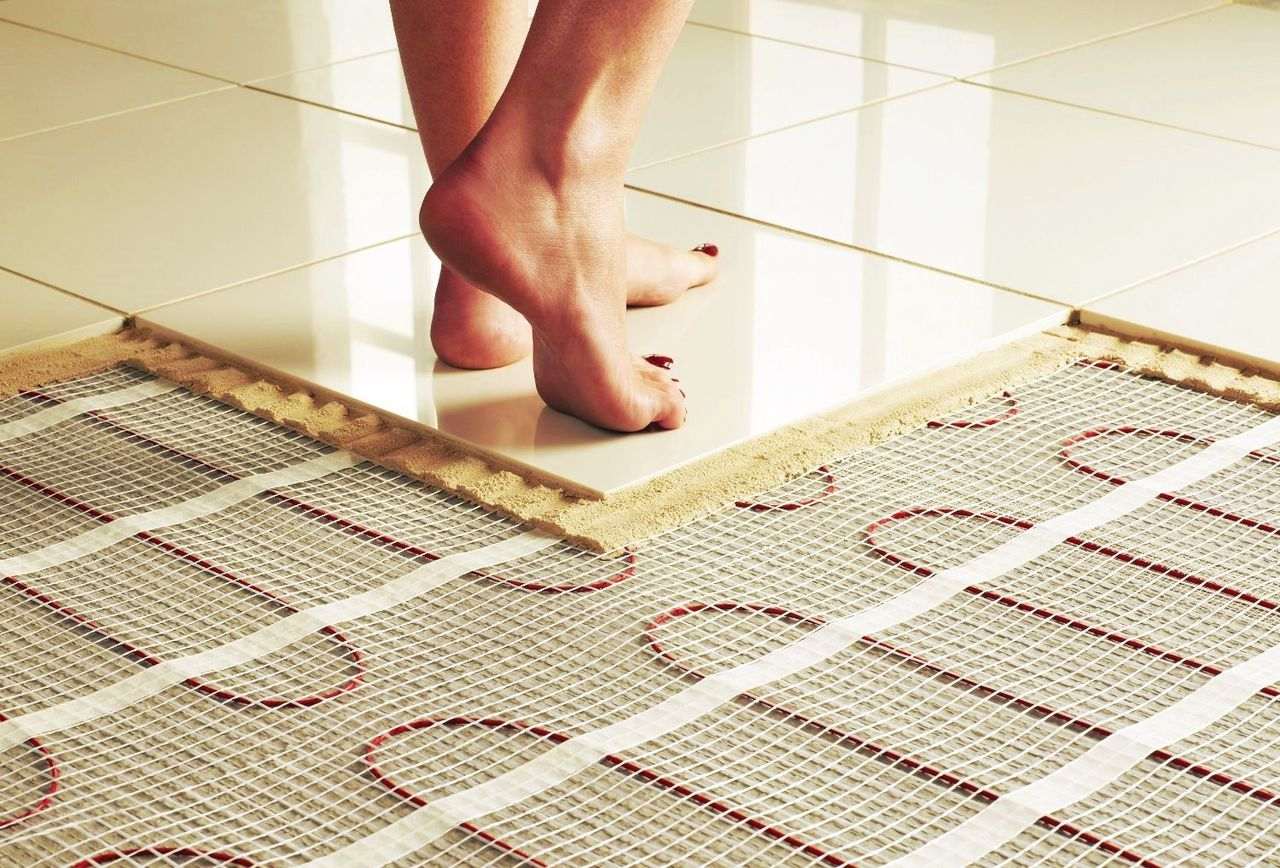

Кабельные электрополы

Нагревательные кабели чаще всего применяются в помещениях, где влажность окружающей среды повышена (балконы, ванные комнаты). Это объясняется их гидроизоляционной надежностью и КПД, которое делает мат оптимальным греющим элементом для использования под кафельную плитку. Во время эксплуатации напольное покрытие прогревается в минимальные сроки и способно аккумулировать тепло, однако применение подобной системы требует планирования бетонной стяжки и поднятия горизонтальной поверхности пола на 30-50 мм.

Подготовительные работы

Самостоятельная укладка системы теплого пола с применением матов начинается с подготовки места для установки терморегулятора на высоте не менее 30 см от горизонтальной поверхности пола. Если же теплый пол располагается в помещении с повышенной влажностью воздуха (сауна, ванная), регулятор находится вне комнаты. Монтажные концы нагревателя прокладываются в гофрированной трубе, служащей защитным кожухом. Сечение провода, по которому подводится электропитание, выбирается в соответствии с силой тока теплого пола.

Подготовительный этап (уборка и грунтовка пола) позволяет усилить адгезию с песчано-цементной стяжкой. После просушки производится разметка. Отопительные кабельные маты не укладываются под мебелью, сантехникой и крупными бытовыми агрегатами. Помимо этого следует соблюдать отступ:

• от стен – минимум 50 мм;
• от других нагревательных приборов (включая печи, камины) – не менее 100 мм.

Теплоизоляция, монтаж кабеля

Материал укладывается либо по всей комнате (если под ней находится холодное основание), либо ограничиваются только площадью обогрева.

Для крепления греющего кабеля по поверхности предварительно саморезами укрепляются отрезки монтажной ленты. Шаг не превышает 18 см, а для помещений повышенной влажности – 15 см, радиус изгиба должен быть минимален (не > 50 мм). После производятся замеры сопротивления греющего кабеля, при этом омическое сопротивление должно соответствовать паспортным данным муфты. При совпадении показателей располагается гофрированная труба с температурным термодатчиком внутри. Вся схема размещения приборов, включая шаг, обязательно фиксируется в гарантийном талоне.

Надежно закрепленная конструкция пола покрывается бетонно-цементной стяжкой, толщина которой составляет не менее 30-50 мм для лучшего сцепления с основанием пола. При этом допускается использовать в составе современные пластификаторы. Перед тем, как самому подключить теплый пол, выжидаем полного затвердевания (минимум – 28-30 дней), до этого пробные запуски запрещены.

Системы водяного пола

В основном применяется как дополнительный элемент автономного обогрева в частном секторе. Несмотря на свою экономичность и дешевизну при эксплуатации, монтаж гребенки теплого пола с насосом и терморегулятором в многоэтажных домах встречается редко. Это объясняется тем, что водяной теплый пол, включенный в систему однотрубного центрального отопления, приводит к снижению температуры горячей воды в смежных квартирах. Из других недостатков, ограничивающих распространенность, можно отметить:

• значительные капитальные вложения и необходимость установки водяного насоса для создания циркуляции и коллекторного шкафа;
• толщину бетонной стяжки над трубным разветвлением (10-15 см);
• сложности с регулировкой температуры при эксплуатации;
• в случае протечки – трудность диагностики и дорогостоящий ремонт.

При монтаже теплого пола могут применяться трубы из различного материала, но наиболее популярны металлопластиковые и полимерные (из сшитого полиэтилена). Они выдерживают значительные нагрузки, обладают малым весом и долговечностью. При поэтапном монтаже пола из металлопластика гибкость трубы легко позволяет достигнуть необходимой геометрии расположения петель – «улитки» или «змейки» без жесткой фиксации, а алюминиевая прослойка обеспечивает повышенную прочность и долговечность (не менее 50 лет).

Подробную инструкцию, как сделать теплый водяной пол своими силами, можно получить, просмотрев видео.

Обратите внимание, какой скрупулезности требуют подготовительные работы, включающие в себя следующие этапы:

• тщательное выравнивание геометрической горизонтали пола;
• укладка демпферной ленты, которая в дальнейшем послужит компенсатором при тепловом расширении бетона;
• монтаж параизоляционной пленки и пенополистироловых плит – основа для разветвленной системы труб. Для фиксации на плитах существуют специальные выступы с пазами.

Рекомендации по расчету теплого пола

Чтобы выбранный метод обогрева эффективно служил в качестве основного, начинать необходимо с проектирования. Если у вас нет опыта в этом вопросе, то лучше доверить работу квалифицированным специалистам. Осуществляя расчеты необходимо учитывать:

• Температурный режим, который необходим для каждого помещения.
• Потери тепловой энергии на отдельных участках.
• Гидравлическое сопротивление теплоносителя в трубах.

Чтобы упростить процесс расчета можно воспользоваться специальными программами или онлайн-калькулятором. Для таких программ важны следующие параметры:

• Выбранный диаметр труб. Как правило, для теплого пола используют Ø 16–20 мм.
• Температура теплоносителя после смешивания. В среднем она составляет 55 °С.
• Точные расчеты параметров управляющих узлов.

Вследствие этих действий составляется общая схема, в которой отмечаются основные магистрали труб и месторасположение коллектора. Что касается коллектора, то в него можно установить трехходовой или двухходовой клапан, который будет смешивать теплоноситель при достижении его критической температуры. Это также указывается в проекте смесительного узла.

При расчетах делается акцент на протяженность одной ветки, которая не должна превышать более 80 метров. Если сделать длину ветки длинней, то потребуется намного больше энергоресурсов для прогрева теплоносителя, а это повлечет дополнительные затраты.

Если площадь дома большая, то можно использовать несколько коллекторных узлов. Не следует рисковать, и в целях экономии делать ветки слишком длинные. Риск неоправдан!

Также система должна быть снабжена насосным оборудованием, которое позволит преодолевать гидравлическое сопротивление. Каждая ветка будет иметь большое количество изгибов, поэтому без насоса никак не обойтись.

Водяной теплый пол как основная система отопления

Чтобы определить способность теплого пола обогреть весь дом без использования отопительных батарей, необходимо провести соответствующий расчёт, который определит возможность установить теплый пол как основное отопление

При выполнении расчёта важно учитывать:

• Параметры помещения;
• Требуемую температуру воздуха;
• Теплопотери.

Приблизительный расчёт теплопотерь можно выполнить самому либо доверить его квалифицированному специалисту.

Послойная схема монтажа:

• Черновое покрытие;
• Теплоизоляция;
• Арматурная сетка и пластиковые хомуты;
• Трубопровод;
• Бетонная стяжка;
• Чистовой настил.

Технология монтажа:

1. Подготовительные работы. Выравнивание поверхности чернового пола и очистка его от пыли;
2. Укладка теплоизоляционного слоя из пеноплекса или полистирола;
3. Укладка мультифольги, как отражателя тепла;
4. Настил арматурной сетки, к которой вяжутся трубы, также используется специальная подложка, в которую удобно укладываются трубы;

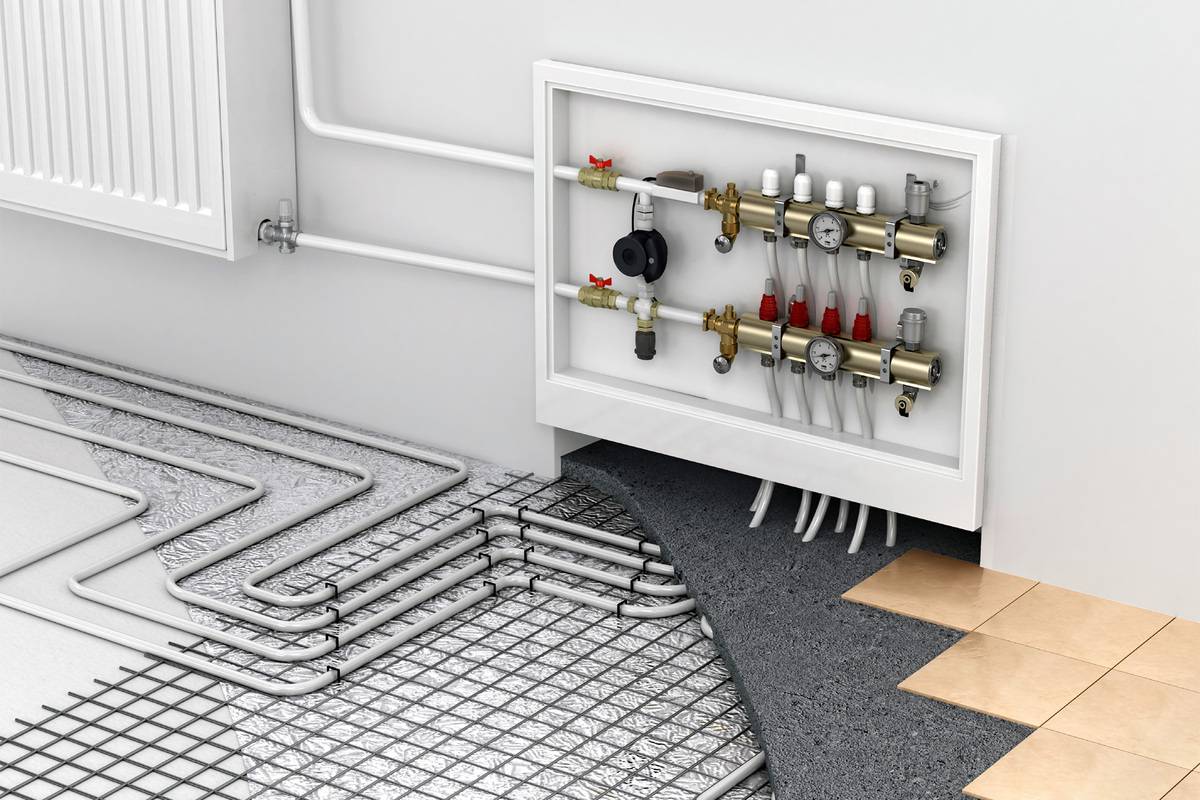

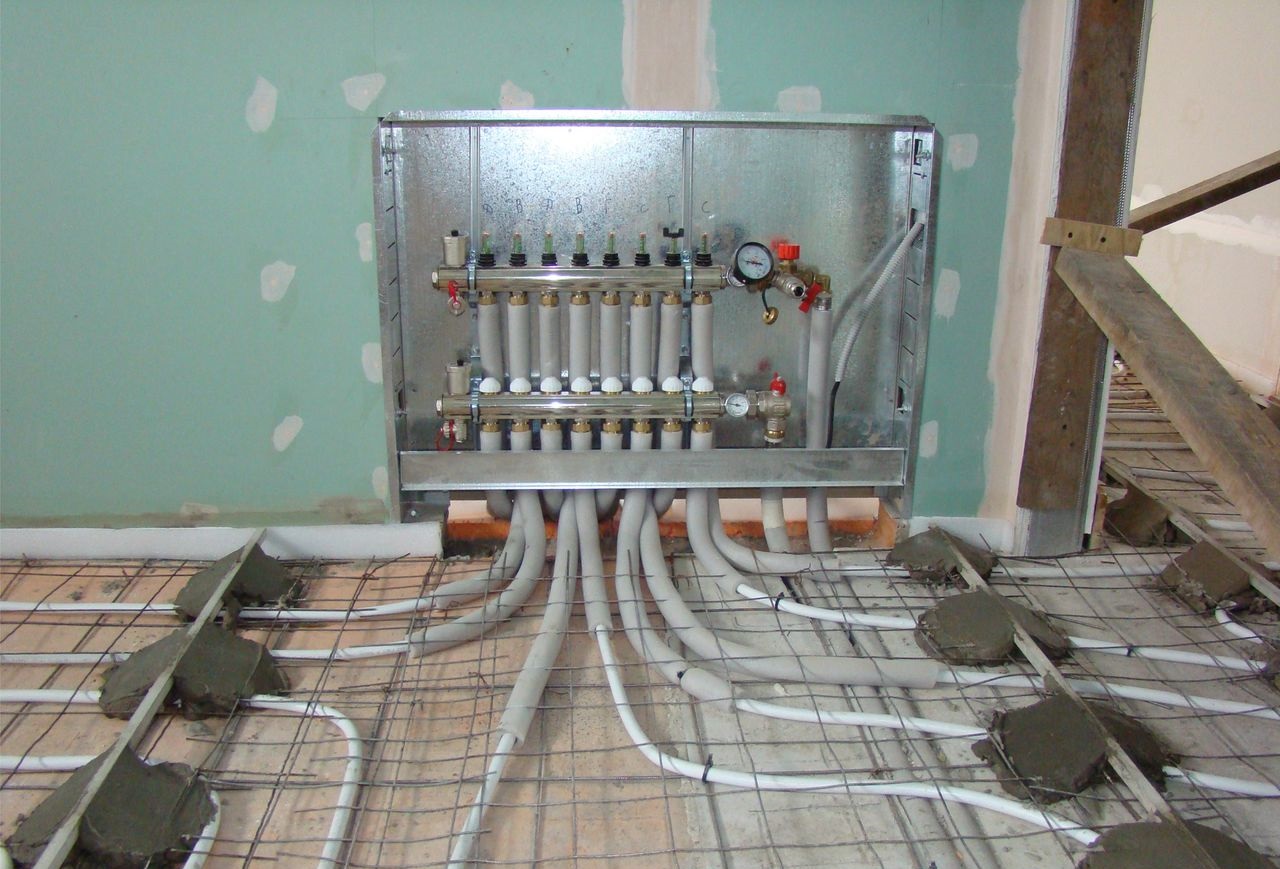

5. Установка коллектора, который распределяет теплоноситель по трубам, а также регулирует температуру;
6. Укладка труб по всей площади пола. Схема укладки может быть «улиткой» или «змейкой»;

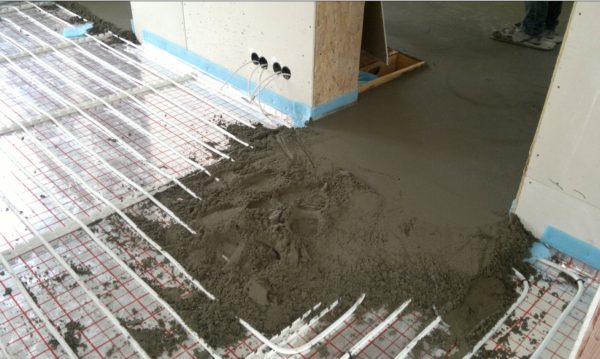

7. Опрессовка и залив бетонной стяжки. На этом этапе трубы для теплого пола должны быть наполнены водой;
8. После полного высыхания стяжки можно запускать работу системы, сначала слабо, затем постепенно до максимального значения;
9. Настил финишного покрытия.

Читать также: Ручной пресс и оборудование для опрессовки системы отопления

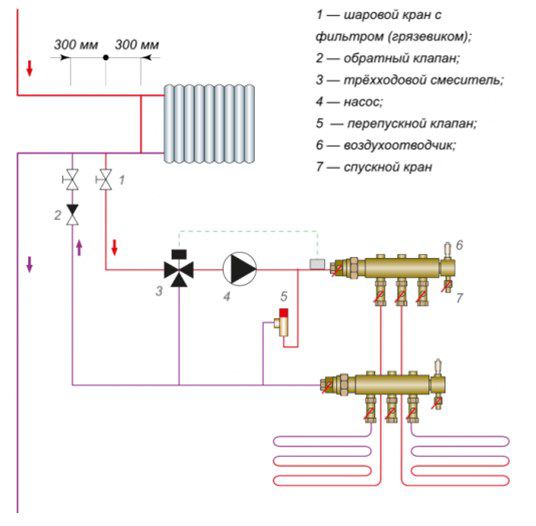

Схема «вторичного кольца»

• Врезка в центральную систему отопления производится только в обратку, на выходе из радиатора.
• На контур устанавливается запорная арматура, а на обратке кольца «теплого пола» еще и обратный клапан, предотвращающий движение теплоносителя в обратном направлении.
• Водяной теплый пол в квартире оснащается смесительным узлом, который включает в себя насос и трехходовой клапан.

При своей простоте, эта схема эффективна, но только при соблюдении правильного монтажа и четкой последовательности сборки.

Совет: Проблема в том, сможете ли вы доказать коммунальщикам, что данная схема работоспособна и не приводит к дисбалансу в централизованной СО. Как правило, специалисты контролирующих служб ссылаются на запрет внесения любых конструктивных изменений в отопительную систему. Поэтому мы настоятельно рекомендуем перед созданием теплого пола по данной технологии проконсультироваться с юристом и профессионалом-теплотехником.

Какой пол выбираем для частного дома?

Выбирая тёплый пол для частного дома надо учесть все за и против, а также характеристики помещения, и прочность его перекрытий. Для коттеджей, водяные полы в стяжку наиболее подходящий и экономичный вариант. Несмотря на трудоёмкий монтаж, их эксплуатация будет обходиться дешевле электрических.

Однако, если постройка деревянная, со старыми перекрытиями, то такая модель не подходит. Так как, конструкция тяжёлая, и перекрытия могут не выдержать дополнительной нагрузки.

Тогда, рекомендовано производить монтаж трубопровода не в стяжку, а «сухим» способом, либо остановить свой выбор на электрических видах. Процесс их установки проще, но эксплуатация приведёт к увеличению расходов на электроэнергию.

Инфракрасные полы в частном доме подходят только как дополнительное отопление, так как их мощности не хватит для обогрева всего строения.

Альтернативное решение

Если невозможно уложить теплый пол водяной от центрального отопления, то на помощь владельцу приходит электрическая разновидность данной системы. Ее проще монтировать и произвести все работы можно самостоятельно. Преимущество заключается в том, что в многоквартирном доме, такая система не нарушает баланса и допускается к использованию.

Необходимо лишь учесть мощность такой системы, чтобы не возникало перегрузки электрической сети. Пространственно электрический теплый пол занимает значительно меньше места, что делает более эстетичными фото помещения и у любого входящего в квартиру не возникнет подозрения, что с полом что-то не так.

Процесс установки водяного теплого пола

Первым этапом в решении задачи, как сделать теплые полы от водяного отопления, является составление проекта. Необходимо нарисовать план помещения с указанием размеров отдельных комнат и расположения стояков. Около стояка, к которому будет выполняться подключение, следует поместить коллекторный узел. С одной стороны к этому устройству подключается центральное отопление, а с другой – трубы системы «теплый пол». В коллекторном узле имеется датчик температуры, который позволяет контролировать нагревание теплоносителя. Также в устройстве может быть вентиль или клапан, с помощью которого устанавливается определенная температура для каждого контура.

Система водяного теплого пола требует обязательного смешивания горячей воды подающей трубы с холодной из обратного трубопровода. Это происходит в коллекторном узле, который дополнительно называют смесительным узлом. Объясняется это тем, что иногда на подаче может быть достаточно высокая температура, при которой находиться на полу не совсем комфортно. Прибор в смесительном узле, контролирующий температуру теплоносителя, дает сигнал о необходимости добавления холодной воды.

Для безупречной и эффективной работы системы водяного теплого пола необходим монтаж циркуляционного насоса. Он предназначен для обеспечения определенной скорости воды по контуру теплого пола.

Следующим шагом будет выбор типа труб для водяной системы теплого пола. Для этой цели используются трубы из металлопластика или сшитого полиэтилена. Однако последнее время отмечается популярность гофрированных нержавеющих труб. Этот материал характеризуется гибкостью, надежностью и сравнительно низкой стоимостью, ниже, чем цена металлопластиковых изделий. Кроме того трубы имеют долгий эксплуатационный срок и пока не имеют подделок. Единственным недостатком гофрированной трубы можно назвать высокое сопротивление потоку теплоносителя из-за ребристой поверхности.

Также важно определиться со способом укладки труб водяного контура. Популярными считаются два метода: «улитка» и «змейка»

Проще укладывать трубы змейкой, но улитка равномернее прогревает поверхность пола, отсутствует чередование теплой и холодной зоны.

Диаметр труб для водяного теплого пола и их длина имеют не меньшее значение. В большинстве случаев используется труба сечением 16 мм, что касается протяженности контура, то здесь за основу берется норматив 4-5 метров для обогрева одного квадрата площади.

Водяной теплый пол

Водяной подогрев пола представляет собой систему гнущихся трубок, по которым циркулирует горячая вода, подаваемая из газового или электрического котла.

Пример укладки водяного пола

Водяное отопление запрещается применять в квартирах выше первого этажа, при условии, что в подвальном или цокольном этаже нет жилых помещений. Поэтому его применяют в частных домах с индивидуальным водоснабжением, и в многоквартирных зданиях, если система изначально была предусмотрена проектом. Законом запрещено самовольное подсоединение к центральному отоплению и горячему водоснабжению.

Схема водяного теплого пола

При бетонном способе трубы укладываются под стяжку толщиной не менее 3 мм, декоративное покрытие пола можно делать не ранее чем через 28 дней.

Устройство стяжки

Если нужно снизить нагрузку на перекрытия, или высота комнаты ограничена, применяют настильную систему укладки. Трубы размещают на маты из пенополистирола, а сверху заливают стяжку.

Укладка труб на пенополистерол

В домах с деревянным полом используют укладку трубок в деревянные пазы.

Укладка труб в деревянные панели

Несмотря на сложности установки, система водяного пола экономически выгодная и долговечная. Главный недостаток – возможность протечки и сложности ремонта. Не рекомендуется использовать теплый водяной пол в качестве основного отопления в доме.
