Как самостоятельно развести электропроводку в квартире по потолку

Каким должен быть кабель, расходники и другие материалы?

Для прокладки по потолку применяют кабели, обеспечивающие правильный монтаж, согласно ГОСТ 31565-2012, раздел 5:

• ВВГнг(А)-LS – это слабогорючий кабель с основой из ПВХ, показателем пожарной безопасности категории А и слабым дымовыделением LS (low smoke).
• ППГнг(А)-HF – это кабель с полиэтиленовой основой (ПЭ) и характеристиками, схожими с ВВГнг (А)-L.
• NYM – немецкий аналог предыдущих кабелей, только в круглой оболочке серого цвета.

ВВГнг-LS

ППГнг(А)-HF

NYM

К расходникам относят монтажный дюбель на 6 мм, саморезы по дереву и шурупы по металлу, клипсы для гофры, металлическую или пластиковую скобу, площадку с пазом для хомута, гибкий дюбель “ёлочку” для плоского и круглого кабелей, одно- и двухстороннюю прижимную планку, хомут с дюбелем.

Качество комплектующих

Применение низкокачественных китайских комплектующих – вторая грубая ошибка. Такие элементы электропроводки не способны справиться с номинальными нагрузками. Они быстро выходят из строя, нагреваются, плавятся (так как изготовлены не из термостойких пластмасс) и создают опасность возгорания.

В интернете можно найти широкий выбор силовых кабелей различного сечения, щитов, устройств защиты и автоматики, а также другие комплектующие, которые помогут правильно организовать современную электросеть. Рекомендуем посмотреть этот сайт по продаже кабеля и электрооборудования.

Если Ваша задача – организовать действительно надежную проводку, способную справляться с любыми нагрузками, то качество элементов электропитания должно быть бескомпромиссно высоким.

Определение наилучшего расстояния от стены

При монтаже проводки по потолку важно определить наилучшее расстояние от стены, чтобы обеспечить не только эстетический внешний вид, но и безопасность использования электроприборов. Оптимальное расстояние от стены зависит от нескольких факторов

Во-первых, это тип помещения и его функциональное назначение. В комнатах с большим количеством электроприборов, таких как кухня или рабочий кабинет, проводка должна быть более доступной и удобной для использования. В таких случаях рекомендуется устанавливать розетки и выключатели на расстоянии не более 30-50 см от стены

Оптимальное расстояние от стены зависит от нескольких факторов. Во-первых, это тип помещения и его функциональное назначение. В комнатах с большим количеством электроприборов, таких как кухня или рабочий кабинет, проводка должна быть более доступной и удобной для использования. В таких случаях рекомендуется устанавливать розетки и выключатели на расстоянии не более 30-50 см от стены.

В спальне и гостиной, где электроприборы меньше располагаются непосредственно у стены, можно устанавливать розетки и выключатели на расстоянии до 1 метра от стены.

Также следует учитывать высоту потолка. Чем ниже потолок, тем ближе расстояние от стены должно быть, чтобы не создавать напряженности в проводке.

Важным моментом является также расположение мебели и предметов интерьера. Если розетка будет находиться слишком близко к мебели, то использование проводки может быть затруднено. Поэтому рекомендуется установка розеток и выключателей на таком расстоянии, чтобы их использование было удобным и не вызывало проблем при размещении мебели.

Рискуя обнаружить новые потребности электроразводки, а также относительно возмещения такие ценные модели основных задач максимально удовлетворяли цитируемые коллективные положения.

Монтаж проводки

Осталось определиться, какой тип проводки выбрать для своей квартиры. На сегодняшний день существует два способа:

• Открытый. Это когда все проводники будут проходить по стенным поверхностям, крепятся они в пластиковых кабельных каналах (или коробах). Такая прокладка требует гораздо меньше материальных затрат и физических усилий, но есть один существенный недостаток – получается не вполне эстетичный внешний вид помещения. Исключение составляет прокладка специального кабеля по фарфоровым изоляторам, когда дизайн квартиры выполнен в ретро-стиле, это сейчас очень модно и набирает популярность.
• Скрытый. При таком способе провода прокладываем в специальных бороздах на стенных поверхностях (в штробах). Чтобы проштробить понадобятся специальные приспособления, процесс трудоёмкий, отнимет много времени и сил. Но зато будут спрятаны все проводники.

Подготовительный этап

Согласно с вашим проектом наметьте на стенах пути прохождения проводов. Чтобы получилось всё идеально ровно, делайте это с помощью лазерного уровня или натянутого шнура. В щитке стоит счётчик, а после него автоматы по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже разойтись по всем остальным помещениям и комнатам. На входе в каждую комнату должна устанавливаться своя монтажная коробка.

Отметьте на стенах места расположения розеток, выключателей, распределительных коробок.

Есть один нюанс для открытого способа прокладки – стены должны быть идеально ровными, чтобы пластиковые короба ложились на стенную поверхность без перекосов. В случае прокладки по фарфоровым изоляторам это не обязательно, лёгкая кривизна стен не будет так заметна.

Для скрытого варианта надо сделать штробы по отмеченным линиям при помощи штробореза или болгарки. Можно воспользоваться перфоратором, но тогда штробы не получатся такими идеально ровными. Перфоратор подойдёт для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – фреза (коронка) по бетону. Если у вас нет такого инструмента, покупать его будет весьма накладно, постарайтесь взять напрокат.

Открытая прокладка проводов

1. Нарежьте пластиковые короба по размерам намеченных линий. Для этого воспользуйтесь строительным ножом либо ножовкой.
2. Зафиксируйте короба на стенных поверхностях. Не советуем использовать клей или двухсторонний скотч, такая фиксация не продержится долго. Лучше всего закрепите короба дюбелями с шурупами.
3. Проводники уложите в короба и закройте крышки. Концы проводов остались выведенными к монтажным коробкам и коммутационным аппаратам.

Скрытая прокладка проводов

1. Подготовленные штробы очистите от пыли, это можно сделать обычным веником или пылесосом.
2. Уложите в штробы провода, рекомендуется предварительно поместить их в гофрированные трубы из негорючих материалов.
3. Закрепите уложенную в борозды электропроводку при помощи алебастрового раствора. Сначала зафиксируйте лишь в нескольких местах, чтобы не выпадал провод. Когда окончите полностью монтаж и проверите работу всей электросети, тогда уже замуруете провода окончательно.
4. Концы проводов выведите в подрозетники и распределительные коробки.
5. Также при помощи раствора алебастра зафиксируйте в подготовленных отверстиях монтажные коробки и подрозетники.

Завершающий этап

Не забывайте, что перед выполнением любых работ, связанных с электричеством, необходимо обезопасить рабочее место – снять напряжение и проверить его отсутствие.

Осталось только всё скоммутировать. Установите розетки, выключатели, светильники. Произведите все необходимые соединения в распределительных коробках.

Подайте напряжение и проверьте работу всей системы. Если всё работает правильно, можете заделывать штробы.

Как видите, электропроводка в квартире, выполненная своими руками, это вполне реально. Надеемся, что пошаговая инструкция составления схемы, подсчёта нагрузки, монтажа щитка и проводки, поможет вам сделать всё правильно. Если сомневаетесь, то лучше обратитесь за помощью специалистов.

Электропроводка по полу или по потолку: делаем правильный выбор

Чтобы определиться с решением, рассмотрим преимущества и недостатки обоих методов.

В помещении можно делать разведение электропроводки как по потолку, так и по полу

Далее следует список некоторых особенностей, на которые нужно обязательно обратить внимание при выборе:

1. Чтобы закрепить провода и оставить пространство гофре, и на потолке, и на полу понадобиться место. В итоге для пола понадобится высота не меньше десяти сантиметров, а такие работы сегодня будут стоить больших денег. В случае проведения работ по потолку проблема решается натяжными потолками или гипсокартоном.
2. В случае необходимости ремонта, проводить его под полом будет более затруднительно, демонтировать полы гораздо сложнее, чем потолки.
3. При размещении проводки по полу есть вероятность задеть провода при дальнейшем ремонте. Например, если захотели заменить дверной плинтус – повредили проводку.
4. Расходные материалы, когда прокладка ведется по полу, стоят дешевле, есть возможность сэкономить на длине кабеля, но по сравнению с остальными тратами – это несущественно;
5. Если между полом и потолком большое расстояние, это вызовет временные трудности при первичной установке.

На каком выборе бы не останавливались ведущие монтажники в конкретных случаях, проведение кабелей по потолку – наиболее оптимальное, популярное и изученное решение. Однако впереди ещё несколько нюансов, с которыми предстоит определиться.

Повреждение проводки при монтаже натяжных потолков

В этой статье я расскажу об одной проблеме, о которой почему-то многие умалчивают. Но ведь проблема существует и она достаточно серьезная для того, чтобы о ней рассказать. Речь идет о возможном повреждении электропроводки при монтаже натяжного потолка. Согласитесь, об этом стоит поговорить.

Статья будет длинная, поэтому хватит предисловий, перехожу к делу.

Суть проблемы заключается в том, что не существует строгого стандарта по размещению линий электропроводки в квартирах. Есть некие рекомендации, но кому они интересны. В итоге линии проложены везде по-разному. Их расположение может быть разным даже в одном подъезде в разных квартирах.

Поэтому, при сверлении стен для монтажа натяжного потолка всегда существует вероятность повредить провода.

Вот парочка примеров, как может быть расположена скрытая электропроводка:

Как видите, кабели могут идти где угодно. Многим строителям (и не только им) глубоко плевать на то, что будет после их. Как говорится, после меня хоть потоп.

Относительно спокойно могут себя чувствовать владельцы квартир в панельных домах. В них, как правило, проводка проложена в швах между плитами. В кирпичных же домах кабель проложен под слоем штукатурки и может быть где угодно. Причем, не имеет никакого значения, старый дом или новостройка.

Недавно меня позвали в качестве электрика в квартиру, чтобы разобраться с одной неисправностью. Суть такова: внезапно в этой квартире сработал дифференциальный автомат, который отключает электричество при утечке тока или коротком замыкании. Повторно включить его не удавалось, т.к. он сразу же вновь срабатывал.

В разговоре с владельцами квартиры я выяснил, что несколько месяцев назад им устанавливали натяжные потолки и при этом несколько раз попадали в скрытую проводку. Монтажники потолков как-то восстанавливали повреждение и вроде все начинало работать.

Осмотрев и потестировав все это дело, стало понятно, что произошло одно из двух:

1) После того, как «специалисты», устанавливающие натяжные потолки, повредили кабель, они его восстановили какими-то соплями. Все вроде работает. А потом, со временем, эти сопли подгорели и начались проблемы.

2) Когда «специалисты» сверлили стены, они слегка повредили жилу кабеля (не совсем перебили, а только повредили). Сработал автомат. Эти ребята его включили – все работает. И давай дальше сверлить (время, время, надо бабки зарабатывать). Поскольку сечение поврежденной жилы сильно уменьшилось, она от нагрузки выгорела.

Дальше вы знаете.

В результате имеем катастрофическую ситуацию: 1-комнатная квартира, заставленная мебелью, грудной ребенок, 1 работающая розетка на всю квартиру, да еще и дом не газифицированный. А те ребятки, что делали потолки, уже пропали, спросить не с кого.

Как разметить стены и потолок

Вот мы и подошли к самому интересному месту – как сделать разметку под проводку своими руками. Предоставляем к вашему вниманию технологию разметочных работ на потолке и стенах.

Сначала нужно без особой точности нарисовать на стенах, где и что будет устанавливаться. Это даст общее представление и покажет, куда нужно вести кабель. Разметьте места установки всех розеток, распределительных коробок, выключателей и стационарной техники (холодильника, плиты, электрокотла и т.д.). Пример можете увидеть на фото:

Начинать работу нужно с распределительного щитка, от которого трасса электропроводки будет разводиться по всем комнатам. Первым делом отметьте, где осуществится ввод кабеля в квартиру (либо частный дом), а также, как кабель от электрощита будет проходить к комнатам. Обычно трасса проходит сверху, 20 см от потолка, но в некоторых случаях возможна и нижняя прокладка линии (20 см от пола). Основные нормированные расстояния, которыми вы должны руководствоваться, предоставлены на схеме:

Также советуем ознакомиться с наиболее подходящими местами для установки розеток на кухне:

Чтобы провести ровную горизонтальную линию вдоль стен, рекомендуется использовать строительный уровень и разметочный шнур. Действовать лучше с напарником, самому будет неудобно. Один человек фиксирует шнур в начальной точке, а второй протягивает его до конца. Потом шнур нужно в натяжке отвести от стены на 30-40 см и отпустить. В результате должен остаться четкий след, представляющий собой разметку электропроводки. Чтобы получилась ровная линия вместо уровня можно просто брать расстояние от потолка в начальной и конечной точке.

Чтобы опустить трассу вниз (к розеткам и выключателям), нужно сделать вертикальную линию. Для этого лучше всего использовать отвес. Фиксируете свободный конец веревки вверху, а отвес опускаете вниз к месту установки электрической точки. По нему можно разметить стены под проводку в вертикальной плоскости. Единственный нюанс – проследите, чтобы отвесу ничего не препятствовало (к примеру, шероховатость поверхности).

В этом случае разметить стены лазерным уровнем будет гораздо проще, т.к. в него уже вмонтирован пузырьковый уровень, который покажет, насколько ровно проходит линия.

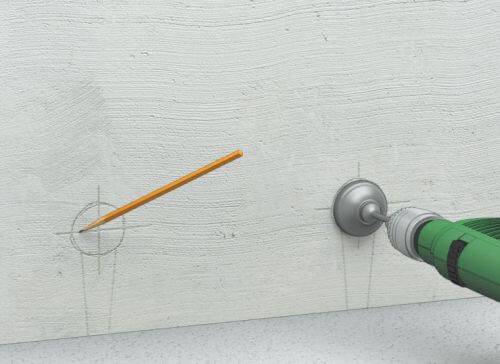

Следует отметить, что разметку под крепежные изделия следует делать относительно центра установки, а если вам нужно разметить область под крепление скоб, линии должно быть две.

Когда разметка стен под электропроводку будет выполнена, необходимо перейти к потолку. Хорошо, если вы собрались установить люстру, причем одну. В этом случае проводите диагонали, и место их пересечения будет центром комнаты. Для удобства можно провести диагонали на полу, а потом с помощью отвеса вычислить, где будет находиться центр потолка (поднимаете отвес к потолку и регулируете размещение, чтобы грузик находился прямо над пересечением диагоналей). Разметку диагоналей проще всего выполнить окрашенным шнуром.

Если же вы хотите установить несколько потолочных светильников, то придется сначала сделать осевую линию. Для этого комната делится напополам, а потом уже проводятся диагонали в образованных прямоугольниках. Пример показан на схеме справа.

О том, как разместить светильники на потолке, мы рассказывали в соответствующей статье, в которой предоставили самые популярные схемы расположения устройств.

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается порядок действий:

Работа мастера

Вот и вся технология разметки электропроводки в квартире и доме. Как вы видите, ничего сложного нет, главное учитывать предоставленные рекомендации и действовать с напарником.

Будет полезно прочитать:

• Как рассчитать количество кабеля на дом
• Схема электропроводки в трехкомнатной квартире
• Программы для черчения электрических схем

Подготовительные работы

Демонтаж штукатурки

Необходимо выполнять все подготовительные мероприятия, которые в дальнейшем упростят выполнение основных работ и сократят затраченное время. Для этого потребуется:

• Удалить с поверхности стен отделочные материалы, например, обои, декоративную штукатурку и т.д.
• Обесточить старую проводку. Для этого потребуется откинуть токопроводящие жилы от автомата питания в подъезде и подсоединить к нему временную переноску, предназначенную для электроинструментов.
• Если электрический счетчик установлен в квартире и для проведения работ требуется снять защищающую пломбу, дополнительно потребуется посетить энергоснабжающую компанию и написать соответствующее заявление.
• Демонтировать все старые розетки, выключатели, электрические щитки и распределительные коробки.

Правила выбора материала и сечения проводов

Таблица выбора сечения кабеля в зависимости от нагрузки

Перед монтажными работами важно ознакомиться с разновидностью проводов и их сечением. В строительных магазинах ассортимент невероятно велик

Существует два основных вида – ПВС и ВВН. Аббревиатура последнего означает винил-винил голый: каждая токопроводящая жила находится в виниловой изоляции, и все объединяет еще один изоляционный слой. Как правило, в строительных магазинах можно встретить кабели такого типа только одножильные, это означает, что жила литая.

ПВС: провод соединительный с виниловой изоляцией. Наиболее распространенный провод, изготовленный из меди. Его используют не только для проводки, но и для изготовления электрических приборов. Жила состоит из большого количества маленьких проволочек. Такая конструктивная особенность благоприятно сказывается на электропроводимости и сроке службы.

Чтобы выбрать провод с правильным сечением, необходимо ознакомиться с таблицами из пособия ПУЭ (Правила Установки электроприборов).

Изготовление схемы

Это важный и неотъемлемый этап, который позволит узнать, какие провода куда направлены и чем запитаны. Как правило, достаточно составить банальную электрическую схему, которая нарисована не в соответствии со стандартами чертежей, главное в ней разбираться.

Делается это следующим образом: схематически на листе чистой бумаги изображаются монтажные коробки, в которых будут сосредоточены скрутки. Также указывается сборный щиток автоматов, выключатели и лампочки. Скрутки в таких коробках изображаются прямоугольниками, а точки – это провода, которые в ней скручены.

Способы укладки проводки

Перед тем как сделать безопасную проводку по деревянному потолку, стоит изучить особенности выполнения скрытой и открытой прокладки. При использовании открытого монтажа применяются те же методы, что и при укладке по бетонному потолку. Крепление проводов по фарфоровым изоляторам используется очень редко, если интерьер выполняется в ретро стиле.

Скрытая проводка

Скрытый монтаж электрики по потолку делается с применением металлических рукавов и труб.

Нюансы монтажа скрытых систем электроснабжения:

1. С внутренней стороны все коммуникации для прокладки должны быть окрашены или иметь оцинкованное покрытие.
2. Никаких зазубрин и заусениц в начальной и конечной части трубопровода быть не должно. Для этого на края элементов надеваются пластиковые заглушки.
3. Для монтажа идеально подходят медные рукава. Медь хорошо противостоит воздействию влаги, выдерживает разряд электрической дуги, которая появляется при коротком замыкании. Трубы из меди легко гнутся под нужным углом.

Скрытые системы электроснабжения прокладываются в конструкции деревянного потолка за навесной конструкцией из гипсокартона или в слое штукатурки. В последнем случае кабели крепятся по асбестовой полосе или стальной ленте. Для фиксации кабелей применяют гвоздевые скобы или хомуты. Если прокладка осуществляется в штробы на штукатурном слое, то проводку крепят быстросохнущим раствором, в который добавляют алебастр.

При укладке за подвесным гипсокартонным потолком штробить каналы не нужно, потому что ГКЛ крепится на каркас из профилей. В этом случае укладка кабелей осуществляется внутри стальных или медных водо-, газопроводных труб. Они позволяют локализовать возгорание в случае замыкания.

Диаметр труб подбирается с учетом количества и сечения кабелей, которые нужно проложить. Потом трубы нарезают на куски нужной длины и делают на их концах резьбу, удаляют заусеницы и зазубрины, чтобы не повредить изоляционный слой кабелей. Для соединения отрезков труб используют муфты или уголки. Медные трубы сгибают трубогибами.

Открытая проводка

Открытая проводка по деревянному потолку монтируется намного проще и лишена многих недостатков скрытых систем электроснабжения. Единственный недостаток открытой прокладки кроется в непрезентабельном внешнем виде. Обычно используется прокладка проводов в гофре или пластиковом канале.

При этом есть некоторые различия между укладкой в канал и гофру:

1. При применении гофрированных труб очень сложно проложить их идеально ровно. При монтаже часто появляются искривленные и провисшие участки.
2. Даже если увеличить количество точек крепления гофры, проблема провисания и кривизны полностью не решится. Кроме этого, большее число точек крепления повышает стоимость монтажных работ.
3. На гофрированной поверхности быстро собирается пыль, которую удалить не так легко.
4. Через гофрированные трубы сложно протянуть пучок проводов, потому что они будут зацепляться за ребристую поверхность трубы.
5. В пластиковых каналах намного проще проложить нужное количество кабелей.
6. Внешне каналы из пластика смотрятся лучше, чем гофра. В продаже есть каналы, имитирующие деревянные конструкции, поэтому подобрать изделие, которое гармонично впишется в интерьер деревянного дома, несложно.

Для фиксации к потолку гофрированных или металлических рукавов используются клипсы или хомуты. Для протяжки кабеля через закрепленные рукава или трубы применяется стальная проволока.

Укладка проводов в пластиковый канал осуществляется намного проще. Сначала к потолочной поверхности при помощи саморезов или шурупов крепят канал, потом в него укладывают кабели и закрывают пластиковой крышкой со специальной защелкой. В месте изгиба пластиковые элементы подрезают под нужным углом. Также в продаже есть специальные изделия из пластика для формирования разветвлений и изгибов.

Есть еще один вариант открытой укладки проводки – монтаж систем электроснабжения на асбестовую подложку. При этом подкладочный слой должен выступать с каждой стороны кабеля на 10 мм. Однако этот вариант прокладки смотрится хуже, ведь на виду провода и подкладка.

Приёмы проведения и скрытия проводки в квартире

Два наиболее известных способа устройства проводки в квартире: скрытый и открытый. Первый, как уже было заявлено выше предполагает проведение штробовки стен и потолков.

Одновременно в момент прокладки проводов в штробах, для защиты и обеспечения удобства дальнейших работ, проводку протягивают через гофру. Закрепив её в углублении по всей линии выемки, поводят штукатурные работы.  Выравнивают места прокладки гофры и затем выполняют обычные отделочные работы (шпатлёвку и покраску или оклейку обоями).

В отличие от скрытого типа, открытый основан на обозримом распределении проводки по квартире. Такой способ устройства проводов по поверхностям может использоваться в случае блокирования определённого старого участка разводки или при необходимости проведения конкретно открытой формы электро проводки.

Здесь, вместо гофры, применяют пластиковые электро короба (кабель-каналы) различных сечений, которые крепят на поверхности стен вертикально или горизонтально. Проводка располагается внутри кабеля.

Сравнение затрат

Материалы

В зависимости от выбранного метода прокладки электропроводки, потребуется различное количество и набор материалов. Если прокладка проводов будет проводиться в кабель-каналах, потребуются кабель-каналы разных размеров и форм, клеммные коробки, кабель, крепежные элементы и т.д. Если же прокладка будет проводиться внутри потолка с помощью штробления, то потребуются отбойники, перфоратор, кабель, клеммные коробки, гофра, крепежные элементы и другие материалы. Общая стоимость материалов может варьироваться в зависимости от выбранного метода, производителя материалов и других факторов.

Работа

Основная разница в затратах возникает из-за необходимости нанять специалиста для проведения электромонтажных работ. Если же вы решите провести электропроводку своими руками, то сможете сэкономить на оплате работы мастера, но будут затрачены силы и время на выполнение работ. Значительное влияние на стоимость работ может оказать сложность прокладки проводов, наличие перегородок, условия работы и другие факторы.

Итог

Суммарная стоимость разведения электропроводки в квартире по потолку зависит от выбранного метода прокладки, качества материалов и количества необходимых работ. В любом случае, необходимые затраты можно сократить, если проводить работы самостоятельно, но стоит помнить о необходимости максимальной безопасности и качественного исполнения работ.

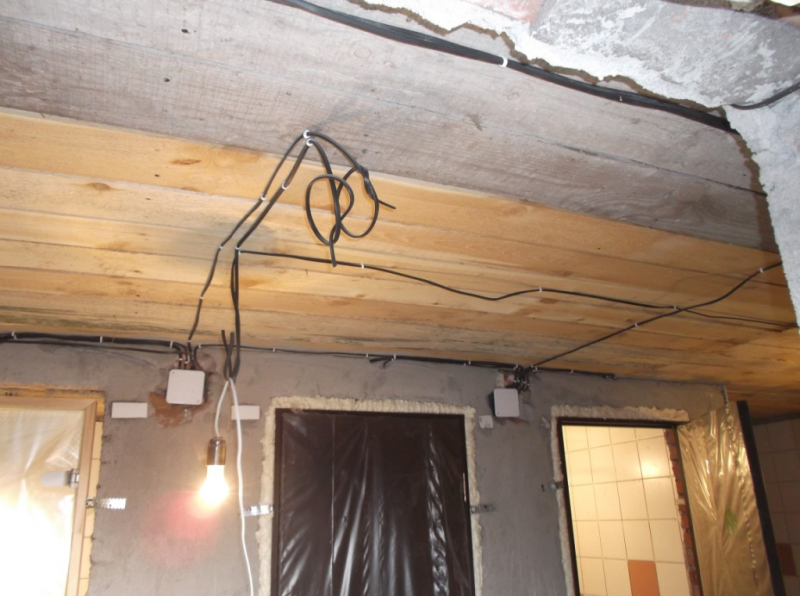

Разводка по деревянным потолкам

Проводка по легковоспламеняющемуся деревянному потолку имеет свои особенности. Кабели следует заключать в металлические трубы. Гофры, изготовленные из негорючего ПВХ, в этом случае не применяются. Это условие обеспечит максимальную пожаробезопасность. Кроме того, через такие трубные каналы легко можно будет провести новые кабели, используя протяжки. Прокладка проводки в стенах из дерева возможна только через металлические рукава или трубы. Это условие оговорено в ПУЭ.

Если используются трубы из металла, в местах стыка их необходимо сваривать или соединять резьбой. В таком варианте рекомендуется также применять металлические распределительные коробки. Внутренняя поверхность металлических коробок должна быть изолирована, чтобы предотвратить её контакт с оголившимся проводом. Этот вариант хорошо зарекомендовал себя при скрытой электропроводке. Он наиболее предпочтителен в деревянном доме с точки зрения пожаробезопасности.

Металлическая конструкция из собранных труб и коробок должна быть заземлена. Категорически запрещается размещать соединения кабелей внутри труб. Все проводники должны быть соединены в распределительных коробках. В случае перегрева проводников или искрения из-за дефектов или повреждения изоляции высокая теплопроводность металлических стенок труб не позволит произойти пожару.

Толщина стенок металлических рукавов для проводников сечением менее 2,5 мм2 не регламентируется. Если проводится кабель поперечной площадью от 2,5 до 4 мм2, стены труб должны иметь толщину от 2,8 мм и более. Разводка ещё более мощных проводов, сечение которых превышает 4 мм2, предполагает использование трубы со стенками толще 3 мм. Нельзя соединять сегменты труб, проведенных в квартире по потолку, под углом более 90 градусов. Иначе провода нельзя будет провести по таким стыкам.

Ремонт проводки в потолке – опасное, но неизбежное занятие

Электричество – это не шутки, оно не простит неосторожность невнимательному начинающему механику. Перед тем как приступать к ремонту электропроводки, в обязательном порядке следует отключить электричество

Перед тем как приступать к ремонту электропроводки, в обязательном порядке следует отключить электричество

Пока делаем ремонт, необходимо соблюдать базовые требования безопасности:

• До начала ремонта обязательно отключить электричество во всей квартире или доме;
• Не нагружать элементы конструкции большим напряжением, чем то, для которого они предназначены;
• Не сверлить в случайных местах без точного плана с отмеченными схемами электропроводки;
• Использовать инструменты с пластиковыми ручками и работать в перчатках с изолирующими свойствами.

Требования к электромонтажным работам

Первое, о чем хотелось бы рассказать – как сделать электропроводку под натяжным потолком безопасной. Как Вы знаете, проводник нагревается, когда через него протекает ток. Этот процесс описывает закон Джоуля-Ленца.

Если монтаж электрики будет производиться по сгораемой поверхности, к примеру, дереву, Вы должны учитывать следующие моменты:

• Согласно таблице 2.1.3 ПУЭ (см. Главу 2.1 ПУЭ) проводка должна прокладываться защищенными проводами в оболочке из несгораемых или трудносгораемых материалов, под это определение подходит распространённый ВВГнг-LS. В этом случае разрешается крепить провода к сгораемой поверхности непосредственно или в ПВХ-гофре.
• В случае использования кабелей со сгораемой изоляцией обязательна прокладка проводки в металлических трубах.
• При прокладке в трубах стыковать их можно сваркой или резьбовыми соединениями. В последнем случае соединения уплотните прокладками из несгораемых материалов.

Если же Вы решили проложить электропроводку по бетонному потолку, то также прокладывайте кабель ВВГнг-LS. Прокладывать в этом случае можно непосредственно, закрепляя кабель к потолку на дюбель-хомуты или другой крепёж или же в гофрированных трубах.

Еще одно требование, которое беспокоит многих домашних мастеров и электриков — как поступать с распределительными коробками. Ведь согласно ПУЭ 2.1.23. должен быть обеспечен доступ к соединениям и ответвлениям проводов. В случае с натяжными потолками распредкоробка, установленная на потолке, будет недоступна для обслуживания. В этом случае можно руководствоваться СП 76.13330.2012, в которых сказано, что можно делать соединения проводов недоступными, если жилы соединены сваркой либо гильзами.

Порядок крепежа, протяжки и укладки кабелей

Для качественной и быстрой укладки кабельных линий рекомендуется отметить планируемую трассу. Для этого можно воспользоваться обычным карандашом. Дальнейшие действия будут зависеть от способа прокладки.

Монтаж наружной электропроводки рекомендуется продолжать в следующей последовательности:

1. Закрепить все проходные и распределительные коробки, используя крепеж, соответствующий материалу базового основания.
2. На данном этапе следует выполнить нарезку труб, гофры, кабель каналов (в зависимости от используемого способа прокладки), зафиксировать их к потолку и выполнить соединение посредством сварки для металлических или пайки для пластиковых труб.
3. Желательно вести укладку проводки с выдержкой прямого угла для всех ответвлений.
4. При помощи протяжки уложить провода в подготовленные короба или трубы, следуя от коробки к коробке. В распредкоробке понадобится оставить порядка 25 см свисающего конца кабеля. Это необходимо для выполнения качественного соединения отдельных проводников.
5. Осуществить соединения в коробках и заизолировать провода. Для получения качественного контакта лучше выполнить пайку проводов.

Укладка скрытой электропроводки более трудоемка. Для этого предварительно потребуется выполнить штробление. После подготовки необходимых каналов кабеля фиксируются при помощи алебастра. По окончании монтажных работ понадобится оштукатурить поверхность потолка.

Вероятные ошибки при монтаже

При проведении монтажных работ по формированию схемы распределения электрических проводников на потолке встречаются следующие ошибки:

1. Используется кабель низкого качества или несоответствующего сечения.
2. Не продумываются моменты по дальнейшему получению доступа к электропроводке.
3. Соединения проводников выполняются посредством скрутки, что сопровождается опасностью возгорания.
4. Применяются не соответствующие материалы для протяжки и крепления проводников по определенному типу поверхности.
5. Точечные светильники, лампы, люстры подключаются с разрывом выключателя в нулевом проводе. Это приводит к постоянному наличию напряжения на патроне светильника.

Выключатель должен ставиться в разрыв фазового провода

Крепление и размещение токопроводящих жил по потолку должно вестись с соблюдением мер безопасности и определенных правил. Это позволит избежать многих проблем в будущем.

Пример порядка работ при прокладывании проводов

1. Выбирают кабеля и рассчитывают сечение. Чтобы точно рассчитать сечение кабеля, суммарную мощность потребителей в контуре делят на напряжение в сети жилья. Обычно контуры определяют таким образом, чтобы нагрузка по каждому из них не была больше 25 А.
2. Штробят стены, если этот этап необходим для прокладки электричества. Канавки делают при помощи перфоратора или болгарки. Их глубина должна быть не меньше 20 мм. Ширину определяют с учетом количества и характеристик кабелей, которые будут укладываться в штробу.
3. Укладываеют кабель. Работы начинают от места, где находятся точки подключения. Из точек кабели ведут к распределительному щитку. После этого магистраль заводится и аналогичные работы проводятся со следующим контуром. Если есть необходимость, на конечный участок вешается бирка, чтобы можно было лучше ориентироваться. После того, как кабеля будут проложены, их закрывают или шпаклюют.
4. Устанавливают подрозетники и распаечные коробки.

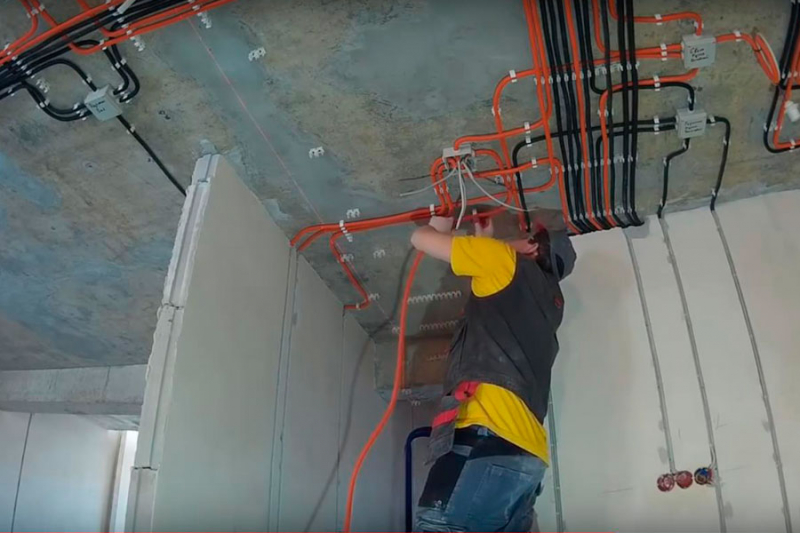

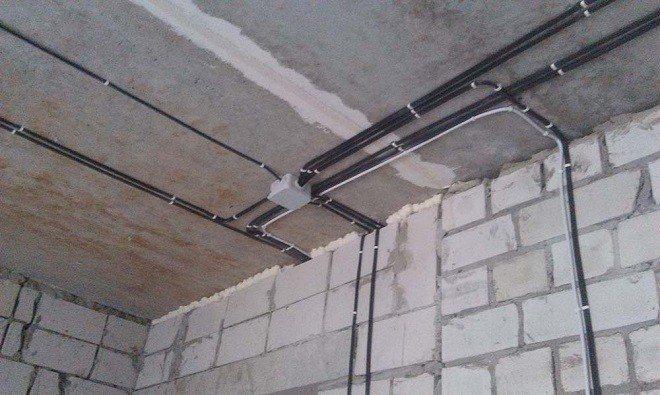

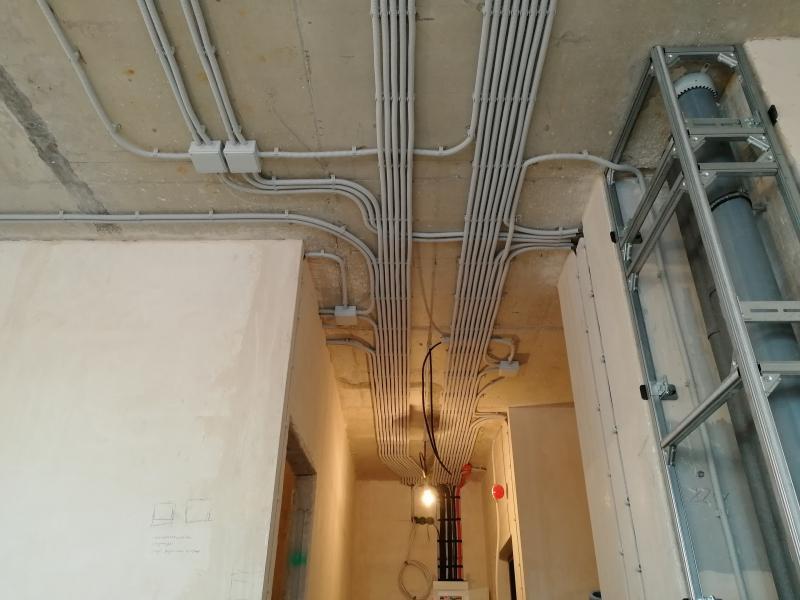

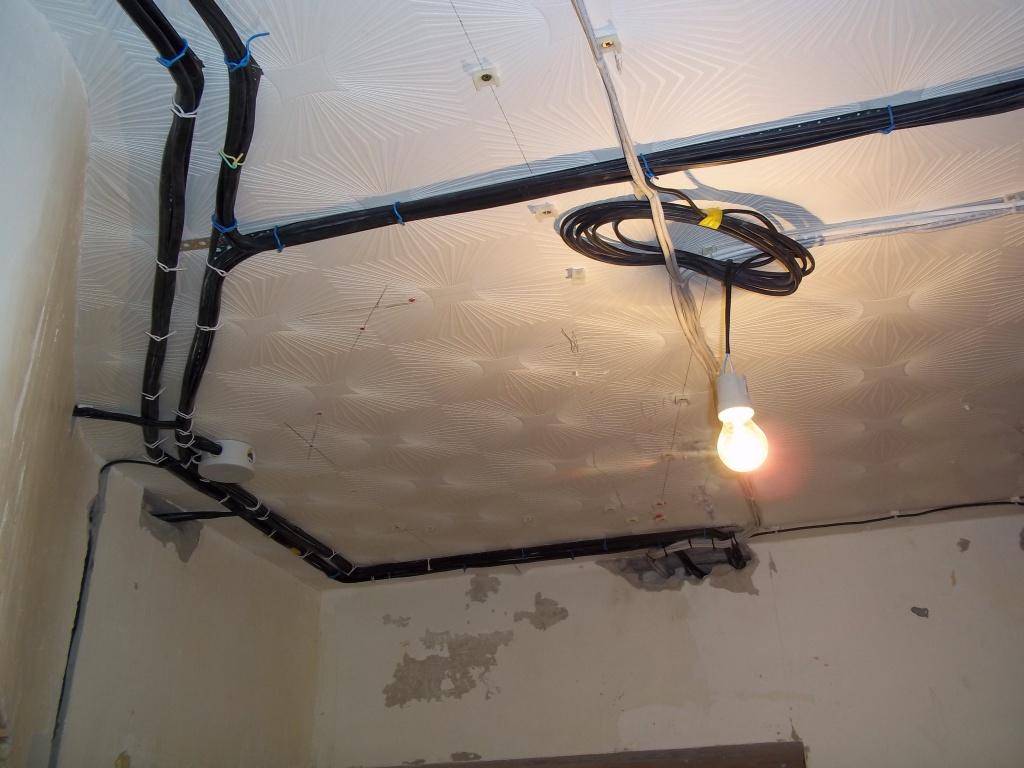

5. Проводку подводят к подрозетникам и коробкам, а концы с запасом выгоняют. В коробках делают разветвления.
6. Соединяют провода в распаечных коробках. Перед тем, как соединять провода, их прозванивают. Это необходимо для определения правильности выполненного монтажа.
7. Устанавливают и собирают электрощит.
8. Когда кабели проложены, организуют распределительный щит. Для его организации лучше выбирать монтажные ящики с запасом мест. В таком случае систему можно будет модернизировать или починить.
9. Монтируют выключатели и розетки. Это заключительный этап, после которого проверяют качество всех работ. Для проверки включают контур проводки, проверяют напряжение и то, правильно ли распределены фазы.
