Назначение и разновидности распределительных коробок для проводки

Почему коробка имеет разные названия?

Этот элемент электрического оборудования имеет несколько названий, в том числе: распредкоробка, ответвительная коробка, распаячная коробка. Только принцип функционирования у них один и тот же: короб представляет собой центр, куда происходит поступление электроэнергии от источника питания, а затем она распределяется по отдельным каналам, которые идут к выключателям, розеткам и другим приборам. Поэтому такую конструкцию принято называть «распределительной». Иначе коробку еще называют «ответвительной», связано это с тем, что к ней подходит только один кабель, а выходит несколько каналов.

Среди некоторых электриков можно встретить и другое название этой коробки – «расключительная». Образуется это слово от двух определений: распределения и подключения. Ведь сначала предстоит распределить провода, а затем подсоединить их к потребителям.

Распредкоробки, установленные в стену

Соответственно, если консультант магазина назовет коробку иначе, не стоит удивляться, ведь это одно и то же изделие

Скорее следует обратить внимание на габариты короба, потому что под него придется делать углубление в перекрытии. Как правило, стандартные изделия выпускают в виде прямоугольника размером 10x10x5 сантиметров

Особенности монтажа коробок в опасных условиях и их обозначение на схемах

Распредкоробка в подвальном помещении является потенциально опасной

К опасным условиям монтажа распределительных коробок и обустройства внутренних соединений относят следующие ситуации:

• размещение в ванных помещениях;
• прокладка электропроводки в подвальных пространствах;
• обустройство соединительной коробки поблизости от земли или в условиях повышенной влажности (при подключении погружного насоса, например);
• использование для уличного освещения.

В этом случае проводники соединяются только методом пайки. Допускается делать скрутку и лудить образовавшееся соединение.

Ввод кабеля в короб уплотняется особо тщательно и чаще всего заливается силиконом. Прокладываемая в земле магистраль вместе с распредкоробкой помещается в металлической трубе, исключающей разрушение изделия грызунами. Кроме того, согласно требованиям ПУЭ такие линии обязательно заземляются. Рассмотренные меры безопасности в основном касаются металлических распаячных коробок, в которых прямой контакт с фазным напряжением грозит пользователю ударом тока.

Обозначение на схеме

Изображение распредкоробок , щитков

Для обозначения коробок на электрических схемах применяются специальные значки, обычно в виде круга или квадрата с подводимыми к ним прямыми линиями. По своей привязке к графическим символам они подразделяются на следующие категории:

• вводные коробки;
• ответвляющие изделия;
• проходные распределители;
• оконечные (тупиковые) коробки.

Распределительная коробка для электропроводки | Электрика в доме

Такая распределительная коробка (распаячная коробка), необходима для равномерного распределения мощности нагрузки по помещениям и местам потребления электроэнергии — это электрические приборы освещения, бытовая техника. Прежде всего, распределительная коробка для электропроводки обеспечивает пожарную безопасность и механическую прочность места соединения проводов.

Изоляция соединения проводов защитными колпачками

Распределительная коробка для электропроводки ставится во всех помещениях, а с нее разводят провода до выключателей, освещения и розеток. В последнее время наметилась тенденция, в квартирах и домах устанавливать общий квартирный щиток.

Соединение схемы электропроводки в распределительной коробке

Конечно это удобно, значительно увеличивается пожарная безопасность, а с другой стороны увеличение общей длины проводов, и соответственно затрат на монтаж электропроводки. В случае установленных квартирных щитков также ставится распределительные коробки в помещения для ответвления и подключения розеток шлейфом  и различных групп освещения.

Установка распределительной коробки для электропроводки

Изготавливают распределительные коробки из металла или негорючего пластика. Она может быть круглой или прямоугольной формы и представляет собой небольшой короб с крышкой. Устанавливают их от потолка до 30 см, в зависимости от высоты потолка.

Вид распаяной распредкоробки с защитными колпачками

Монтаж проводки может быть двух видов — это скрытый, когда провода укладываются в штробы и заделываются или открытой — когда провода или кабель укладывают в кабельных каналах, укрепленных на стене. В зависимости от вида монтажа проводки имеется различие в установке коробки.

В случае со скрытой проводкой, распределительная коробка устанавливается заподлицо со стеной таким образом, чтобы можно было определить местонахождения распаячной коробки и не нарушить внешний вид стен. Обычно заделывают крышку короба так, чтобы пальцами можно было прощупать небольшой выступ крышки (вариант для обоев).

Соединительные клеммы в распаячной коробке

В подвесных потолках делают небольшой люк для удобного доступа к крышке коробки.  По нагрузке для освещения достаточно сечения медного одножильного провода 1,5 мм2, а для розеток медный провод 2,5 мм2. Если провода разводятся от квартирного электрощита, тогда можно получить большое число проводов в электропроводке, которые маркируют, чтобы не запутаться.

Распайка проводов в распределительной коробке

Перед монтажом электропроводки отмечают место установки всех выключателей и розеток. Разметка нужна для установки распаячной коробки в удобных местах и сэкономить длину электропроводки.

Электропроводку лучше прокладывать разноцветным кабелем с одножильными медными проводами, которые имеют более высокую надежность, чем многожильные. Цветовая маркировка проводов кабеля для электромонтажа однофазных сетей имеет такой вид;— белый цвет имеет фазный провод L;— нулевой провод N имеет синий цвет, и провод защитного заземления PE окрашивается в желтый — зеленый цвет.

Другой тип соединительных клемм в распаячной коробке

Использование цветов сильно упрощает монтаж электропроводки.

Способы соединений проводов в распределительной коробке

Соединение проводов в распределительной коробке проводится несколькими методами.

1. Защищается провод от изоляции и затем снимается окись ножом. Каждый провод обслуживается отдельно. Далее провода скручивают пассатижами и паяют припоем с канифолью. Применять паяльную кислоту запрещается. Изолируют провода изолентой и пластмассовыми колпачками.
2. Соединение проводов соединительными клеммами также возможно, но в этом случае уменьшается площадь соприкосновения соединяемых проводов, что увеличивает вероятность их нагрева.
3. Сварка проводов считается самым надежным способом соединения электрических проводов.Перед сваркой провода также защищают от изоляции и скручивают. Сваривают провода небольшим сварочным трансформатором на 220 вольт с выходом 36 вольт и мощностью 200 ватт и выше. Один конец трансформатора через зажим типа “крокодил” соединяют со скрученными проводами на расстоянии 1 см от конца, а к концу провода прикладывают урывками (до получения навыка) другой конец провода с трансформатора с графитовым наконечником и сваривают. Изолируют сваренные концы также изолентой и колпачками из пластика. После изоляции провода аккуратно разводят в разные стороны так, чтобы все соединенные провода не соприкасались друг с другом.

Инструкция по монтажу

Нам уже известно, что монтажные работы могут проводиться, как открытым, так и скрытым способом. Рассмотрим существующие основные этапы каждого по отдельности из способов.

Напомним! Самым надежным способом соединения проводов между собой является пайка или специальные зажимы, вроде клемм ваго.

Монтаж открытым способом

Такой метод относится к простым способам и не занимающим много времени. Приводим вам пошаговую инструкцию, которая позволит самостоятельно в стене установить распределительную коробку:

1. На первом этапе следует отключить в доме электроэнергию и для безопасности убедиться в ее отсутствия при помощи индикаторной отвертки. Мы ранее рассказывали, как правильно использовать индикаторную отвертку;
2. Места крепления данного изделия следует отметить при помощи простого карандаша;
3. Коробка крепится в бетонной стене при помощи дюбелей. Конструкцией обычно предусмотрены несколько специальных отверстия для саморезов;
4. Для ввода всех групп проводов необходимо срезать наконечники уплотнителей. Срезы делаются меньшого диаметра по сравнению с сечением кабеля для лучшей защиты проводки от попадания пыли и влаги;
5. Между собой соедините провода. Чтобы не ошибиться, рекомендуем ознакомиться с цветовой маркировкой проводов. Все, что от вас требуется, так это правильно между собой соединить фазу с фазой, после ноль с нулем и уже затем землю с землей (это касается розеточной группы). После нужно соединить вводную группу проводов с группой выключателей и внутреннего освещения;
6. После всех работ закройте крышку коробки.

Как видите, процесс установки распределительной коробки в бетон весьма прост.

Скрытый монтаж

Хотя и установить коробку скрытым способом намного труднее но, как правило, электрики новички с этой работой справляются.

Делаем специальные штробы в бетонной стене предназначенные под посадку коробки. Такую работу выполняйте дрелью имеющую специальную корончатую насадку

Обратите внимание во время выполнения этой работы, чтобы диаметр штробы полностью соответствовал размерам изделия. Бывает так, что место для посадки оказывается маленьким. В таких случаях необходимо будет выровнять контуры, а если окажется слишком большое, придется наложить больше раствора; К месту подключения коробки следует подвести линию

Высота установки от потолка должна быть 10..20 см; Необходимо сделать раствор из алебастра и выложить его в штробу, но перед этим немного ее смочить водой. Можно также для заделки штробы использовать гипсовый раствор; Устанавливаем коробку на стену заподлицо и придерживаем ее немного по времени пока раствор не схватиться. Останется после всего этого убрать оставшиеся остатки шпателем от алебастра; Между собой соедините жилы; Закрывается защитная крышка; Место установки заклейте обоями или же нанесите тонкий слой финишной штукатурки на крышку коробки. Если после проделанной работы не удается хорошо замаскировать крышку, то в таком случае вырезаются по контуру обои и пластиковая крышка на светлых обоях перестанет выделяться

В таких случаях необходимо будет выровнять контуры, а если окажется слишком большое, придется наложить больше раствора; К месту подключения коробки следует подвести линию. Высота установки от потолка должна быть 10..20 см; Необходимо сделать раствор из алебастра и выложить его в штробу, но перед этим немного ее смочить водой. Можно также для заделки штробы использовать гипсовый раствор; Устанавливаем коробку на стену заподлицо и придерживаем ее немного по времени пока раствор не схватиться. Останется после всего этого убрать оставшиеся остатки шпателем от алебастра; Между собой соедините жилы; Закрывается защитная крышка; Место установки заклейте обоями или же нанесите тонкий слой финишной штукатурки на крышку коробки. Если после проделанной работы не удается хорошо замаскировать крышку, то в таком случае вырезаются по контуру обои и пластиковая крышка на светлых обоях перестанет выделяться.

Полезный совет никогда не помешает! Когда будете соединять провода между собой, обязательно каждую группу подписывайте. Это касается проводов розетки, выключателя, люстры и др. В случае ремонтных работ вы сможете быстро найти необходимый провод.

На этом работа и технология правильной установки коробки при скрытой проводке в бетон завершена. При таком варианте времени для монтажа понадобится немного больше, но зато не будет испорчен внешний вид помещения.

Материал для распредкоробок

Распределительная коробка изготавливается из материалов, которые могут обеспечить максимальную защиту на весь срок эксплуатации проводки. Для корпусов используются высококачественные пластики и металлы, защищенные антикоррозийными грунтовками и красками.

Металлические распределительные коробки для электропроводки производятся из листовой луженой стали. Также коробки для разводки производственных электросетей изготавливаются из алюминиевых сплавов, не подверженных коррозии.

Массивный корпус с завинчивающейся наглухо крышкой, водоизоляционными прокладками и герметичными вводами имеет высшую категорию защищенности и обеспечивает защиту от воды (с погружением на глубину до 1 м), от пыли и газов.

При пожаре металлический корпус некоторое время будет защищать содержимое коробки За это время можно обесточить электропроводку.

Пластиковый корпус может обеспечить не менее эффективную защиту. Литой фторопласт или полипропилен не разлагаются активными веществами, отлично изолируют от поражений электрическим током и способны провести в влажной среде больше времени, чем любой металл.

При поражении открытым огнем пластики не горят, но могут «поплыть». По прочности пластик уступает металлу, но распределительные коробки в домашних условиях редко подвергаются ударным нагрузкам.

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

1. Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.

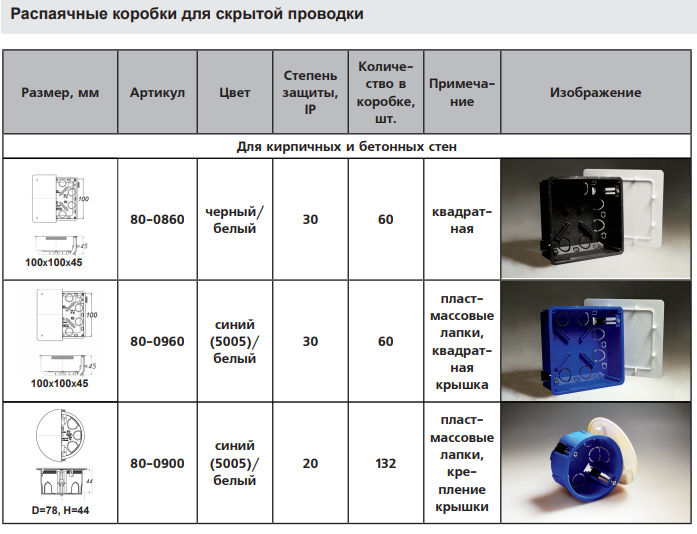

2. Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

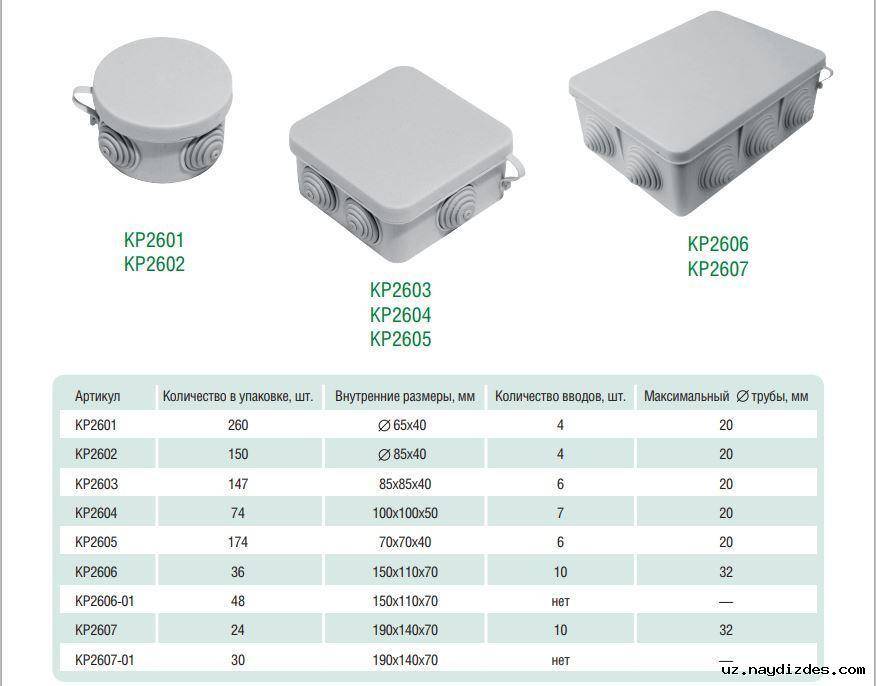

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

• их назначение;
• количество вводов;
• класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

• IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
• IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
• IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
• IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
• IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

Что из себя представляет

Однако напомним, что это пластмассовый или металлический контейнер, снабженный крышкой и имеющий отверстия в боковых стенках для проводов, которые внутри коробки коммутируются в соответствии со схемой подключения.

На минутку представим себе, что от ввода в дом будет решено протянуть отдельный провод к каждому светильнику, каждой розетке и, вообще к каждой точке потребления.

Проводов понадобятся километры, а, с учетом того, что каждый из них нужно упрятать в металлорукав, представим себе величину штробы (канал в стене для скрытой прокладки проводки), которую нужно будет проложить.

Класс защиты

К числу основных характеристик ответвительных коробок относится класс защиты согласно ГОСТу №1425496. Имеет вид IPXX, где последние две комбинации – цифровое обозначение. Первая цифра указывает устойчивость к воздействию пыли, а вторая влаги.

Код	Защита от пыли	Защита от влаги
Защита не предусмотрена	Защита не предусмотрена
1	Исключена вероятность проникновения частиц размерами более 50 мм	Конструкция защищена от попадания внутрь вертикально падающих капель, например, дождя, конденсата
2	Исключена вероятность попадания под крышку короба частиц размерами более 12 мм	Коробка защищена от попадания влаги внутрь под углом 15 градусов
3	Не допускается попадание частиц внутрь размером более 2,5 мм	Устройство защищено от попадания капель, угол падения которых не более 60 градусов
4	Предотвращено попадание частиц размерами более 1 мм	Обеспечена полная защита короба от брызг и капель
5	Агрегат защищен от отложений пыли	Полная защита от водяных струй
6	Отсутствует вероятность попадания пыли под крышку конструкции	Защита от водяных струй высокого давления
7		Защита конструкции при полном погружении во влажную среду на глубину не более 1 метра (кратковременное опущение по влажную среду)
8		Конструкция полностью герметична и может работать под водой

Монтаж

Для установки коробки в стене сначала необходимо подготовить отверстие. Понадобится специальный инструмент, лучше всего перфоратор со специальной насадкой, называемой коронкой. Что она собою представляет? Кольцо, у которого режущая победитовая либо алмазная кромка. В центре находится бур, предназначенный для бетона, он центрирует коронку, а уже она сама вырезает круглый сегмент из стены. На необходимую глубину производят засверливание, затем вырезанный сегмент удаляют из стены с помощью зубила и молотка (можно воспользоваться специальной лопаткой, которая устанавливается на перфораторе). Аналогичным образом выполняется углублённая ниша под каждый устанавливаемый элемент электросети (розетки, выключатели).

Затем от отверстия необходимо пробить штробы, в которых укладываются провода или кабели. Их концы надо завести в коробку (у неё есть несколько специальных отверстий для этого) и оставить торчащими на 10-15 см для монтажа соединения.

Затем коробки вмазываются в нишу на раствор алебастра или строительного гипса. Остаётся только произвести все необходимые расключения проводов и закрыть установленный элемент крышкой. Провода соединяют методом сварки, скрутки и последующей пайки, опрессовки гильзами либо клеммными колодками.

Теперь вы знаете почти всё о распределительных коробках. Начинайте свой ремонт электроснабжения всегда с них. Приобрести эти элементы электросети сейчас не проблема, главное, точно определиться – какие именно вам нужны?

Распределительная коробка – назначение, установка. Соединение проводов в распределительной коробке

Распределительная коробка представляет собой пластиковую коробку с крышкой, по торцам которой имеются отверстия для ввода провода. По типу, распределительные коробки выполняются для открытой и скрытой проводки.

Устанавливают распределительные коробки в стене таким образом, чтобы крышка была видна снаружи с возможность доступа к проводам.

Это необходимо, во-первых, для первичного соединения проводов, во-вторых, если в будущем в процессе эксплуатации электропроводки возникнут неисправности, связанные с исчезновением напряжения (такое бывает из-за потери контакта соединения), ремонт электропроводки начинается именно с распределительной коробки.

Назначение распределительной коробки

Для обеспечения надежного и равномерного распределения электроэнергии в доме, электропроводку разделяют на несколько отдельных магистралей.

Так для каждого помещения прокладывается отдельный питающий провод к которому подключаются все штепсельные розетки, выключатели освещения, люстры и прочие потребители этого помещения.

Концы питающих и потребляющих проводов сводятся в одну точку и соединяются между собой в распределительной коробке. Это основное назначение распределительной коробки.

Устанавливаются распределительные коробки в угловых косяках помещения на высоте 20-30 см от потолка (в зависимости от высоты помещения). Чтобы распределительная коробка не портила внутренний дизайн помещения ее можно заклеить обоями или скрыть под легким слоем шпаклевки, обязательно запомнив предварительно место ее расположения.

Соединения проводов в распределительной коробке.

Соединяются провода в распределительной коробке обычной скруткой или пайкой. Можно соединять провода с помощью специальных сжимов или пластиковых колодок. Оголенные части провода после этого обматываются изолентой.

На рисунке представлена схема соединения распределительных коробок в двухкомнатной квартире.

Как видно из рисунка в каждой комнате устанавливается отдельная коробка, от которой разводятся предварительно рассчитанные по сечению питающие провода на розетки, выключатели освещения и люстры.

Распределительная коробка №4, питающая электроприемники ванной комнаты, преднамеренно в ней не установлена. Это сделано потому, что по правилам безопасности запрещено устанавливать в помещениях с повышенной влажностью такие устройства.

Правила ПУЭ 7.1.47. – в ванных комнатах, душевых и санузлах в зонах 0, 1 и 2 не допускается установка распределительных и соединительных коробок.

Материалы и конструкция металлических распределительных коробок

Металлические распределительные коробки используются для защиты и организации электропроводки внутри помещений. В зависимости от размера, формы и конструкции коробки могут выполнять различные функции, такие как установка группы розеток, соединение проводов, разделение цепей и т.д.

Одним из основных преимуществ металлических распределительных коробок является их прочность и долговечность. Коробки изготавливаются из различных металлических материалов, таких как сталь или алюминий, что обеспечивает высокую надежность и защиту проводки от внешних воздействий.

Конструкция металлических коробок обычно включает в себя основное корпусное отделение и крышку, которая может быть съемной или неразъемной, в зависимости от назначения коробки. Также коробка может иметь различные отверстия для ввода и вывода проводов, а также клеммы для соединения проводов.

Для обеспечения защиты от проникновения пыли, влаги и других внешних факторов, металлические коробки обычно имеют специальные уплотнительные резиновые прокладки в местах соединений и отверстиях. Это позволяет предотвратить попадание влаги и загрязнений, что обеспечивает долгий срок службы установленных в коробке проводов и компонентов.

Размеры и формы металлических распределительных коробок могут быть различными и выбираются в зависимости от конкретных требований и условий установки. Например, коробки могут быть квадратными, прямоугольными или круглыми, а также иметь различное количество отверстий для ввода и вывода проводов.

Иногда металлические коробки оснащаются крепежными элементами, такими как винты или стяжки, для удобной установки и крепления на стене или потолке. Это облегчает процесс монтажа и обеспечивает надежное крепление коробки в нужном месте.

Преимущества использования металлических распределительных коробок:
Преимущество
Описание

Прочность и долговечность
Металлические коробки обладают высокой прочностью и долговечностью, что обеспечивает надежную защиту электропроводки.

Защита от внешних воздействий
Коробки предохраняют проводку от пыли, влаги и других внешних факторов, что способствует её длительной работе без сбоев.

Возможность соединения проводов
Металлические коробки позволяют удобно и безопасно соединять провода между собой.

Гибкость установки
Благодаря различным формам, размерам и крепежным элементам, коробки легко устанавливаются в нужном месте.

Монтаж

При электромонтажных работах в домах бетонной или кирпичной конструкции электрические приборы размещаются в полости стены в специально подготовленных отверстиях в стене. Такие углубления изготавливаются перфоратором, в случаях круглой конструкции распределительного щитка отверстия делают специальной коронкой. В посадочное место коробка крепится к стене с помощью алебастрового раствора, который гарантирует прочное соединение корпуса со стеной.

После определения места установки коробки необходимо заняться подготовкой сети проводов и произвести подключение. Для того чтобы их подвести к коммутационной коробке, нужно подготовить штробы, в которые будут укладываться провода. Если стены допускают возможность разводки в горизонтальном положении, то для этого вполне пригодятся промежутки между стенами и потолком.

После подготовки каналов и подрозетников выполняют разводку проводной системы коммутационной коробки.

Важно! Для правильного соединения проводов в распредкоробке в целях быстрого проведения в последующем ремонтных работ провода маркируются. Вводный кабель от электрощитка обозначается как «ввод», провод от розеток следует также маркировать, потому что подписанные провода не допустят ошибок при профилактике и ремонте

Чтобы провода эксплуатировались правильно, нужно четко соблюдать сечение, например, для подвода электричества от щитка используется двух или трехжильный кабель с сечением 4 квадратных миллиметра

Вводный кабель от электрощитка обозначается как «ввод», провод от розеток следует также маркировать, потому что подписанные провода не допустят ошибок при профилактике и ремонте. Чтобы провода эксплуатировались правильно, нужно четко соблюдать сечение, например, для подвода электричества от щитка используется двух или трехжильный кабель с сечением 4 квадратных миллиметра.

Такой кабель гарантирует полноценное использование любого потребителя с большой мощностью. Для системы освещения используется сечение 2,5 квадратных миллиметра, а для розеток — 1,5 квадратных мм.

После ознакомления со всеми нюансами приступают к установке коммутационной коробки. Основной принцип установки коммутационной конструкции обозначается точным соблюдением последовательности соединения проводков. Схема соединения проводов в распределительной коробке включает в себя следующие параметры: фаза подводится к фазе, нуль — к нулю, а заземление — к заземлению.

Укладка проводов происходит при соблюдении всех параметров и требований составленной схемы подключения. Провода укладываются внутрь коробки, желательно — с припуском примерно 10 сантиметров. При подсоединении проводов необходимо зачистить концы от изоляции и зафиксировать их в клеммах.

В случае отсутствия крепежей можно просто зафиксировать соединения методом скрутки. Такой метод предполагает скручивание проводов в местах их соприкосновения, этот способ используется часто и считается надежным. После этого места соединений фиксируются изолирующим материалом (изолента или пластиковые колпачки).

Важно! Провода монтируются в трубах из металла или пластика, обеспечивающих изоляцию от внешних негативных факторов. Различные модификации коммутационных устройств широко представлены в специализированных магазинах электротехники

В прилагаемых инструкциях указываются основные характеристики и номинальные силы напряжения силы тока

Различные модификации коммутационных устройств широко представлены в специализированных магазинах электротехники. В прилагаемых инструкциях указываются основные характеристики и номинальные силы напряжения силы тока.
