Характеристика составляющих элементов
Качественные водопроводные трубы ПНД для холодного водоснабжения должны соответствовать следующим параметрам, которые значительно отражаются на долговечности их использования.
- Марка полиэтилена. В основном используется материал марок ПЭ80 и ПЭ100. Первый вариант идеальный выбор для строительства водопровода с небольшим сечением.
Данная марка полиэтилена обладает удовлетворительными потребительскими характеристиками и выдерживает небольшое давление внутри системы, которое образуется при транспортировке жидкости.
Поэтому, выбирая составляющие для монтажа магистрали вернее всего, что они будут изготовлены из этой марки полиэтилена.
- Показатель устойчивости. Это значение показывает насколько ПНД трубы и фитинги для водопровода устойчивы к внутреннему давлению и рассчитывается простым соотношением диаметра образца к толщине его стенки. Чем меньше показатель, тем крепче изделие.
- Подготовка траншеи. Водопроводные трубопрокатные материалы из ПНД для холодного водоснабжения будут служить долго, если при установке подземной системы правильно подготовить траншею.
Для этого обратите внимание, чтобы в почве, которая находится под трубопроводом, не было камней или других твердых предметов. Они могут спровоцировать повреждение полиэтилена и как следствие спровоцировать течь
Подложка уплотняется и только после этого в траншею укладывается полиэтиленовая труба, которая немного утапливается в подстилку.
При перевозке материалов стоит проверить, чтобы в кузове автомобиля не было никаких острых предметов или режущих элементов способных повредить полиэтилен и испортить его еще до момента монтажа.
На что влияют диаметры ПЭ труб?
Сфера применения полиэтиленовых труб во многом зависит от их характеристик. Ключевым критерием выбора в данном случае является наружный диаметр. Этот показатель влияет на пропускную способность и гибкость комплектующих.
Труба полиэтиленовая диаметром 20-63 мм применяется для прокладки проводов в дома или в землю.
Изделия 50-75 мм подходят для отвода стоков от стиральной машины. Также такие комплектующие могут использоваться для защиты фонарных столбов и проводов вдоль дороги.
На современном рынке популярностью пользуется труба полиэтиленовая диаметром 110 мм. В бытовых условиях данное изделие применяется для отведения стоков сантехники.
Купить полиэтиленовые трубы диаметром от 160 мм профессионалы советуют для обустройства канализационных систем в многоэтажных домах.
11 преимуществ полиэтиленовых труб
Водопроводные трубы ПНД для холодного водоснабжения обладают следующими достоинствами:
- Даже если вода, транспортирующаяся по трубе, замерзнет, трубопровод останется неповрежденным, поскольку полиэтилен пластичен и прочен.
- Изделия могут использоваться для подземных трубопроводов даже там, где есть подвижки грунта, поскольку материал способен и к растяжению, и к сжатию. Такие конструкции активно применяются даже в районах с сейсмической активностью.
- Малый вес труб делает транспортировку легкой, а монтаж — быстрым.
- Полиэтиленовые трубы для водопровода экологичны и безопасны — они безвредны и для окружающей среды, и для человека.
- Эти трубы не нуждаются в катодной защите, а их обслуживание — максимально простое.
- Соединения в таких изделиях очень прочное — высокотехнологичный сварочный процесс обеспечивает сверхпрочный шов. Также возможен их монтаж разъемными способами.
- В них никогда не образуется накипь, а значит, вода всегда будет транспортироваться беспрепятственно.
- Полиэтилен характеризуется низким коэффициентом теплопроводности, а это минимизирует теплопотери и препятствует образованию конденсата, что позволяет сохранять благоприятный климат в помещении, без избыточной влажности.
- ПНД-трубы позволяют монтировать долговечную и прочную инженерную сеть, которая практически не будет ломаться.
- Полиэтилен устойчив к большинству агрессивных химических соединений и не подвержен коррозии.
- Для соединения труб не нужны ни сварочные электроды, ни дополнительные изолирующие средства.
Конечно, по показателям прочности технические характеристики труб ПНД для водопровода уступают металлу. Эти изделия также не могут работать под давлением. Однако производители постоянно улучшают формулы сырья и способы изготовления труб, а значит, изделия становятся все лучше.
Классификация трубных изделий ПНД
Полиэтиленовые трубы низкого давления классифицируют по цели применения и рабочим свойствам.
Виды труб по назначению
По особенности применения различают изделия:
- водопроводная труба;
- газовая;
- канализационная;
- дренажная;
- оросительная;
- обсадная;
- технические трубные изделия – для транспортировки технических жидкостей между пунктами сообщения.
Разновидности труб по рабочим характеристикам
В зависимости от рабочих свойств все изделия ПНД подразделяются на три вида:
- Высоконапорные, предельное рабочее давление которых до 2,5 МПа.
- Низконапорные, способны выдержать давление до 0,6 МПа.
- Безнапорные – требования по нагрузке отсутствуют, показатели рабочего внутреннего давления минимальны.

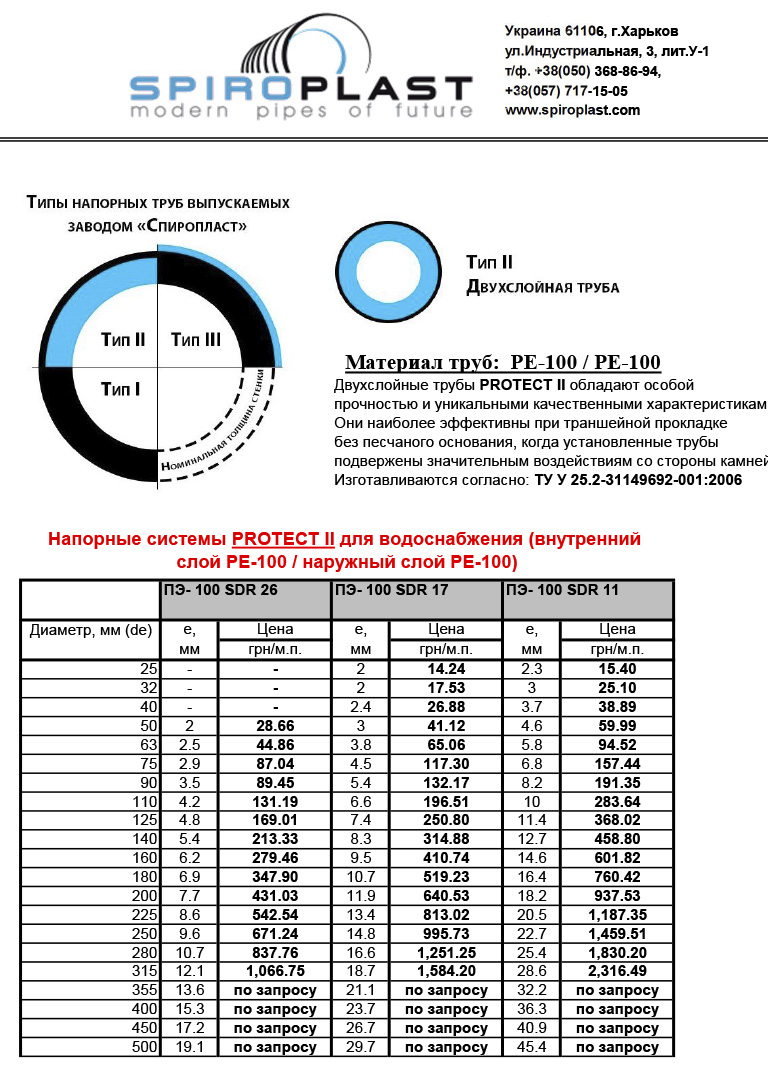

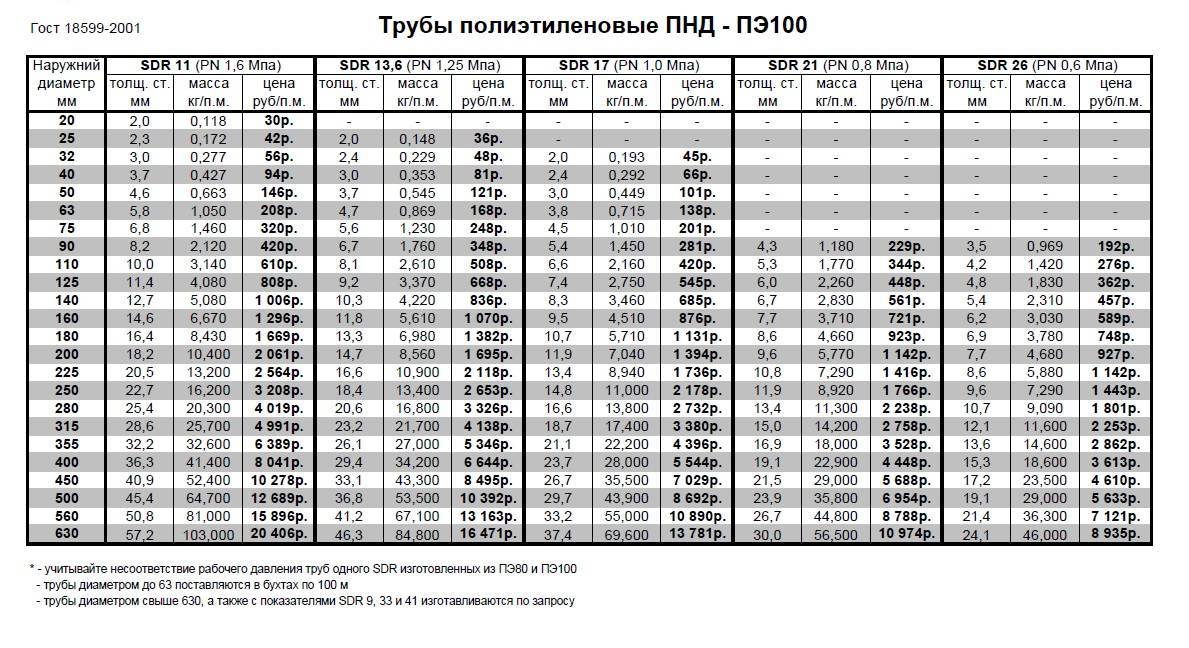

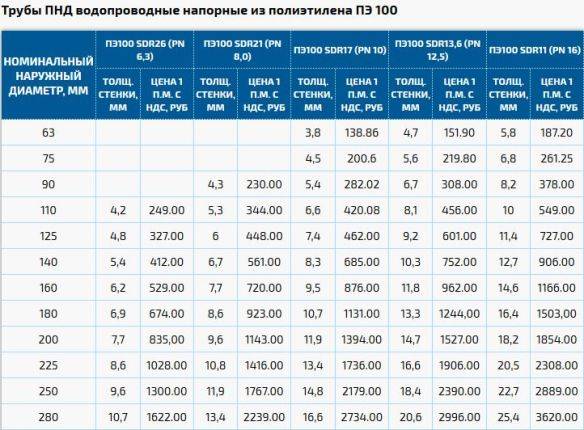

РАЗМЕРЫ ПОЛИЭТИЛЕНОВЫХ ТРУБ ПЭ (80,100) ДИАМЕТР ДУ – SDR
Таблица – Трубы из полиэтилена марок ПЭ 80 и ПЭ 100 для напорных систем водоснабжения и газоснабжения ДУ 16 – ДУ 1600 (ГОСТ18599-2001 и ГОСТ Р50838-2009)
| Диаметр полиэтиленовой трубы, мм | SDR 33 | SDR 26 | SDR 21 | SDR 17,6 | SDR 17 | SDR 13,6 | SDR 11 | SDR 9 | SDR 7,4 | |||||||||
| ПЭ 80 PN 4 | ПЭ 80 PN 5 | ПЭ 80 PN 6,3 | ПЭ 80 PN 7,5 | ПЭ 80 PN 8 | ПЭ 80 PN 10 | ПЭ 80 PN 12,5 | ПЭ 80 PN 16 | ПЭ 80 PN 20 | ||||||||||
| ПЭ 100 PN 5 | ПЭ 100 PN 6,3 | ПЭ 100 PN 8 | ПЭ 100 PN 9,5 | ПЭ 100 PN 10 | ПЭ 100 PN 12,5 | ПЭ 100 PN 16 | ПЭ 100 PN 20 | ПЭ 100 PN 25 | ||||||||||
| Толщ. стенки, мм | Вес, кг | Толщ. стенки, мм | Вес, кг | Толщ. стенки, мм | Вес, кг | Толщ. стенки, мм | Вес, кг | Толщ. стенки, мм | Вес, кг | Толщ. стенки, мм | Вес, кг | Толщ. стенки, мм | Вес, кг | Толщ. стенки, мм | Вес, кг | Толщ. стенки, мм | Вес, кг | |
| ДУ 16 | 2,0 | 0,09 | 2,3 | 0,102 | ||||||||||||||
| ДУ 20 | 2,0 | 0,116 | 2,3 | 0,132 | 3,0 | 0,162 | ||||||||||||
| ДУ 25 | 2,0 | 0,148 | 2,3 | 0,169 | 2,8 | 0,198 | 3,5 | 0,240 | ||||||||||
| ДУ 32 | 2,0 | 0,193 | 2,4 | 0,229 | 3,0 | 0,277 | 3,6 | 0,325 | 4,4 | 0,385 | ||||||||
| ДУ 40 | 2,0 | 0,244 | 2,3 | 0,281 | 2,4 | 0,292 | 3,0 | 0,353 | 3,7 | 0,427 | 4,5 | 0,507 | 5,5 | 0,600 | ||||
| ДУ 50 | 2,0 | 0,308 | 2,4 | 0,369 | 2,9 | 0,436 | 3,0 | 0,449 | 3,7 | 0,545 | 4,6 | 0,663 | 5,6 | 0,786 | 6,9 | 0,935 | ||
| ДУ 63 | 2,0 | 0,392 | 2,5 | 0,488 | 3,0 | 0,573 | 3,6 | 0,682 | 3,8 | 0,715 | 4,7 | 0,869 | 5,8 | 1,05 | 7,1 | 1,25 | 8,6 | 1,47 |
| ДУ 75 | 2,3 | 0,543 | 2,9 | 0,668 | 3,6 | 0,821 | 4,3 | 0,97 | 4,5 | 1,01 | 5,6 | 1,23 | 6,8 | 1,46 | 8,4 | 1,76 | 10,3 | 2,09 |
| ДУ 90 | 2,8 | 0,782 | 3,5 | 0,969 | 4,3 | 1,18 | 5,1 | 1,4 | 5,4 | 1,45 | 6,7 | 1,76 | 8,2 | 2,12 | 10,1 | 2,54 | 12,3 | 3,00 |
| ДУ 110 | 3,4 | 1,16 | 4,2 | 1,42 | 5,3 | 1,77 | 6,3 | 2,07 | 6,6 | 2,16 | 8,1 | 2,61 | 10,0 | 3,14 | 12,3 | 3,78 | 15,1 | 4,49 |
| ДУ 125 | 3,9 | 1,50 | 4,8 | 1,83 | 6,0 | 2,26 | 7,1 | 2,66 | 7,4 | 2,75 | 9,2 | 3,37 | 11,4 | 4,08 | 14,0 | 4,87 | 17,1 | 5,78 |
| ДУ 140 | 4,3 | 1,87 | 5,4 | 2,31 | 6,7 | 2,83 | 8,0 | 3,35 | 8,3 | 3,46 | 10,3 | 4,22 | 12,7 | 5,08 | 15,7 | 6,12 | 19,2 | 7,27 |
| ДУ 160 | 4,9 | 2,41 | 6,2 | 3,03 | 7,7 | 3,71 | 9,1 | 4,35 | 9,5 | 4,51 | 11,8 | 5,5 | 14,6 | 6,67 | 17,9 | 7,97 | 21,9 | 9,46 |
| ДУ 180 | 5,5 | 3,05 | 6,9 | 3,78 | 8,6 | 4,66 | 10,2 | 5,47 | 10,7 | 5,71 | 13,3 | 6,98 | 16,4 | 8,43 | 20,1 | 10,1 | 24,6 | 12,0 |
| ДУ 200 | 6,2 | 3,82 | 7,7 | 4,68 | 9,6 | 5,77 | 11,4 | 6,78 | 11,9 | 7,04 | 14,7 | 8,56 | 18,2 | 10,4 | 22,4 | 12,5 | 27,4 | 14,8 |
| ДУ 225 | 6,9 | 4,76 | 8,6 | 5,88 | 10,8 | 7,29 | 12,8 | 8,55 | 13,4 | 8,94 | 16,6 | 10,9 | 20,5 | 13,2 | 25,2 | 15,8 | 30,8 | 18,7 |
| ДУ 250 | 7,7 | 5,9 | 9,6 | 7,29 | 11,9 | 8,92 | 14,2 | 10,6 | 14,8 | 11 | 18,4 | 13,4 | 22,7 | 16,2 | 27,9 | 19,4 | 34,2 | 23,1 |
| ДУ 280 | 8,6 | 7,38 | 10,7 | 9,09 | 13,4 | 11,3 | 15,9 | 13,2 | 16,6 | 13,8 | 20,6 | 16,8 | 25,4 | 20,3 | 31,3 | 24,4 | 38,3 | 28,9 |
| ДУ 315 | 9,7 | 9,35 | 12,1 | 11,6 | 15,0 | 14,2 | 17,9 | 16,7 | 18,7 | 17,4 | 23,2 | 21,3 | 28,6 | 25,7 | 35,2 | 30,8 | 43,1 | 36,6 |
| ДУ 355 | 10,9 | 11,8 | 13,6 | 14,6 | 16,9 | 18 | 20,1 | 21,2 | 21,1 | 22,2 | 26,1 | 27 | 32,2 | 32,6 | 39,7 | 39,2 | 48,5 | 46,4 |
| ДУ 400 | 12,3 | 15,1 | 15,3 | 18,6 | 19,1 | 22,9 | 22,7 | 26,9 | 23,7 | 28 | 29,4 | 34,2 | 36,3 | 41,4 | 44,7 | 49,7 | 54,7 | 59,0 |
| ДУ 450 | 13,8 | 19,0 | 17,2 | 23,5 | 21,5 | 29 | 25,5 | 34 | 26,7 | 35,5 | 33,1 | 43,3 | 40,9 | 52,4 | 50,3 | 62,9 | 61,5 | 74,6 |
| ДУ 500 | 15,3 | 23,4 | 19,1 | 29,0 | 23,9 | 35,8 | 28,3 | 42 | 29,7 | 43,9 | 36,8 | 53,5 | 45,4 | 64,7 | 55,8 | 77,5 | 68,3 | 92,1 |
| ДУ 560 | 17,2 | 29,4 | 21,4 | 36,3 | 26,7 | 44,8 | 31,7 | 52,6 | 33,2 | 55 | 41,2 | 67,1 | 50,8 | 81 | 62,5 | 97,3 | – | – |
| ДУ 630 | 19,3 | 37,1 | 24,1 | 46,0 | 30,0 | 56,5 | 35,7 | 66,6 | 37,4 | 69,6 | 46,3 | 84,8 | 57,2 | 103 | 70,3 | 123 | – | – |
| ДУ 710 | 21,8 | 47,3 | 27,2 | 58,5 | 33,9 | 72,1 | 40,2 | 84,7 | 42,1 | 88,4 | 52,2 | 108 | 64,5 | 131 | – | – | – | – |
| ДУ 800 | 24,5 | 59,9 | 30,6 | 74,1 | 38,1 | 91,4 | 45,3 | 108 | 47,4 | 112 | 58,8 | 137 | 72,6 | 169 | – | – | – | – |
| ДУ 900 | 27,6 | 75,9 | 34,4 | 93,8 | 42,9 | 116 | 51,0 | 136 | 53,3 | 142 | 66,1 | 173 | – | – | – | – | – | – |
| ДУ 1000 | 30,6 | 93,5 | 38,2 | 116 | 47,7 | 143 | 56,6 | 168 | 59,3 | 175 | 73,5 | 214 | – | – | – | – | – | – |
| ДУ 1200 | 36,7 | 134 | 45,9 | 167 | 57,2 | 206 | 68,0 | 242 | 71,1 | 252 | – | – | – | – | – | – | – | – |
| ДУ 1400 | 42,9 | 183 | 53,5 | 227 | 66,7 | 280 | – | – | – | – | – | – | – | – | – | – | – | – |
| ДУ 1600 | 49,0 | 239 | 61,2 | 296 | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
Диаметр полиэтиленовой трубы – ДУ
Полиэтиленовые трубы ГОСТ18599-2001 для напорных систем водопровода и газоснабжения, измеряются по наружному диаметру ДУ и прнят за номинальный размер.
PN – номинальное давление трубы
PN является параметр отражающий рабочее давление, но не максимальное его значение. При применении полиэтиленовых труб ГОСТ 18599-2001, соблюдая условия значения PN, будет обеспечен заданный срок службы трубопровода.
Обзор и сравнение различных видов полиэтиленовых труб
Полиэтиленовые трубы имеют несколько видов:
- ПВД трубы. Они представляют собой трубы, изготовленные при большом давлении.
- Трубы из полиэтилена низкого давления (ПНД). В основном они канализационные.
- Напорные ПЭ трубы. Используют для создания водопроводных систем. В качестве исходного материала берут полимер ПЭ-80.
- Полиэтиленовые гофрированные трубы для канализации. В большинстве случаев их изготавливают из полиэтилена ПЭ80 и ПЭ63, потому что они являются стойкими к действию различных химических веществ.
| Виды полиэтиленовых труб | Отличительные свойства |
| ПВД трубы | Лёгкие по весу, просты в перевозке, установке, монтировке и демонтировке. Устойчивы к воздействию сред с тяжёлыми условиями. Используются для установки внутренних систем канализации. Присоединяются эти трубы друг к другу довольно просто, при этом качество стыков получается очень хорошим. |
| ПНД трубы | Очень высокопрочный, безопасный, стойкий и долговечный. Именно поэтому они популярны среды людей, занимающихся прокладкой каких-либо труб. Утойчивы к активному действию вредных разрушающих веществ. Очень часто их прокладывают для транспортировки холодной и горячей воды. |
| Напорные ПЭ трубы | Представляют собой чёрные трубы с синими полосками. Для того, чтобы труба продержалась долгое время, нужна температура, не превышающая 40С, и тогда она прослужит Вам не менее 50 лет. |
| Полиэтиленовые гофрированные трубы | Главной отличительной чертой является то, что они состоят их двух слоёв. Верхний слой — волнообразный листовой материал. Благодаря гофрам трубы очень прочные. Второй слой, внутренний — гладкий, поэтому жидкость проходит по трубе без каких-либо помех и преград, что значительно снижает возможность засорения трубы. |
| Безнапорные ПЭ трубы | Такие трубы предназначены для защиты подземных кабелей от различного рода механических повреждений и от воды. В отличие от других труб, безнапорные ПЭ трубы изготавливаются из вторичных материалов ПНД. Данные трубы обладают теми же самыми свойствами, что и обычные полиэтиленовые трубы, то есть долговечностью, гибкостью и т. д. |
Способы монтажа труб
Что касается технологических процессов, то выделяют 4 способа:
- Электромуфтовая сварка — трубы стыкуются с помощью муфт с нагревательными элементами. Чаще всего используется, если нужна прокладка трубопровода в труднодоступных местах.
- Стыковая сварка подразумевает соединение торцов трубы, нагретых до вязкого состояния. В этом случае, чтобы соединить водопроводные полиэтиленовые трубы низкого давления (ПНД), потребуется аппарат для сварки пластиковых труб. Для такого способа соединения подходят только трубы одного диаметра, толщина стенок которых превышает 4,5 мм. Стык выполняется при строго горизонтальном расположении изделий, с контролем температурного режима плавления.
- Фланцевое соединение — с помощью доборных фланцевых втулок, приваренных к стыкам или накидных металлических фланцев.
- Компрессионное соединение рекомендовано в случае, когда сеть создается из труб малого диаметра. Сварочных устройств здесь нет, а стыки соединяются механически, с помощью фитингов — обжимных колец. В них также присутствует специальная закручивающаяся гайка. Это позволяет обеспечить надежный, но разъемный и быстро ремонтируемый стык.
Какой бы метод соединения не был выбран, правила монтажа водопроводной сети остаются общими. Так, вначале следует правильно выбирать изделия, отдавая предпочтения тем трубам, поверхность которых гладкая и изнутри, и снаружи. Также следует проконтролировать толщину стенок труб — она должна быть равномерной в пределах видимого сечения.
Нужно тщательно следить, чтобы при транспортировке трубы из полиэтилена низкого давления ПНД не повредились — они не должны соприкасаться с металлом или стеклом.
При монтаже полиэтиленовых труб обязательно учитывается и толщина почвенного слоя, который будет находиться поверх трубы. Все посторонние предметы, включая и крупные камни, которые могут повредить водопровод, убираются. Непосредственно под инженерную сеть рекомендуется уложить слой песка или мелкого гравия, толщиной от 10 см. Подложка хорошо уплотняется, а затем труба немного утапливается в нее.
Правильный выбор и монтаж трубопровода из изделий ПНД обеспечит долговечность и надежность конструкции. Такая сеть в течение всего эксплуатационного периода сохраняет высокие качественные характеристики.
Процесс производства полиэтиленовых трубопроводов показан на видео.
Труба ПНД 32: общие свойства
Полиэтилен низкого давления – полимерное сырьё для производства стояков ПНД 32.
Технические характеристики вещества:
- небольшой вес. Масса 1 м³ материала составляет примерно 900 кг, что содействует легкости монтажа и транспортировки;
- высокая устойчивость к механическим воздействиям: изделия успешно функционируют при давлениях порядка до 20 атмосфер, обладают высоким пределом прочности – 3,0-5,0 МПа;
- низкий коэффициент теплорасширения: при нагревании до +72℃ максимальное расширение изделий из ПНД составляет 3%;
- повышенная устойчивость к воздействию химически активных водных потоков, нефтепродуктов.
- Больше характеристик и свойств и подробное описание на сайте: https://trubtraid.ru/materialy/pnd-i-pvd-polijetilenovye/truba-32-mm-harakteristiki.html
Что входит в ассортимент инженерной сантехники?
Трубы
Трубы являются главным звеном в инженерной сантехнике. Для монтажных работ используются трубы 3-х разновидностей: металлопластиковые, металлические и полимерные. Каждый из этого сырья имеет свои характеристики, указывающие на конечное качество трубопровода.
Металлические трубы
Ранее во всех магистралях водопровода применяли металлические трубы, но после начали устанавливать полимерные детали. Главные преимущества таких труб – термостойкость, высокая механическая сопротивляемость. Существуют и недостатки, среди которых дороговизна, трудности в установке и применении.
Самое распространенное сырье, которое применяется для изготовления труб, считается чугун, сталь и медь.
1. В свое время широко применялись чугунные трубы. Они отличаются длительной эксплуатацией (около 80 лет), благодаря высокой удельной плотности сырья, снижают уровень шума. Данные трубы имеют свои недостатки, главный из которых трудности в установке и хрупкость. Поэтому эти трубы незаметно исчезают с ассортимента инженерной сантехники. На их место приходят более новейшие материалы.
2. Трубы из стали в основном характеризуются своей общедоступностью, прочностью и устойчивостью к температурным воздействиям. Их недостаток заключается в недолговечности (довольно редко достигает 25 лет), склонны к коррозии, из-за чего быстро понижаются их пропускные характеристики. Зачастую данная ситуация решается оцинковкой, но общие расходы на эксплуатацию подобных коммуникаций остаются завышенными.
3. Трубы из меди отличаются своей эффективностью среди металлических. Такие коммуникации собрали в себе положительные стороны чугунных и стальных, при этом у них почти нет минусов. Медные установки имеют длительный срок эксплуатации, хорошую теплостойкость и не ржавеют. Вторая сторона монеты— дороговизна и сложность установки.
Полимерные магистрали
Полимерные коммуникации начали использоваться в 60-х годах XX века, и в данный период имеют свое место среди инженерной сантехники. У данных установок есть масса достоинств: длительная эксплуатация, отсутствие зарастания, простота доставки и установки, доступные цены, химическая устойчивость. К недостаткам можно отнести низкую температурную стойкость и прочность. Помимо этого, данное сырье подвержено разложению под воздействием ультрафиолетового излучения. Главные полимерные материалы для изготовления коммуникаций – полиэтилен, поливинилхлорид, полипропилен.
Полиэтиленовые трубы имеют широкую распространенность среди полимерных. Их разделяют на две категории – РЕ (бытовой полиэтилен) и РЕ-Х (“сшитый”). Коммуникации из бытового материала имеют короткий срок эксплуатации и низкую теплостойкость (менее 40°C). Их преимуществами являются высокий коэффициент растяжения (до 7%), при котором можно использовать эти трубы в сейсмоопасных регионах и в условиях возможного гидроудара.
Магистрали РЕ-Х имеют повышенную температурную устойчивость (95°C) и длительный срок службы. Помимо этого, коммуникации с маркировкой PE-X нельзя сваривать, поэтому они соединяются с помощью быстрозажимных устройств.
ПВХ-трубы характеризуются повышенной пожароустойчивостью и сопротивлению к химическим воздействиям. Полипропиленовые трубы достаточно жесткие, поддающиеся сварке. Имеют слабую гибкость, из-за чего продаются в виде мерных отрезков.
Все виды данных труб представлены в интернет магазине инженерной сантехники npgportal.ru. Сантехника от NOVA Prom – это качественный товар с бесплатной доставкой и квалифицированным монтажом.

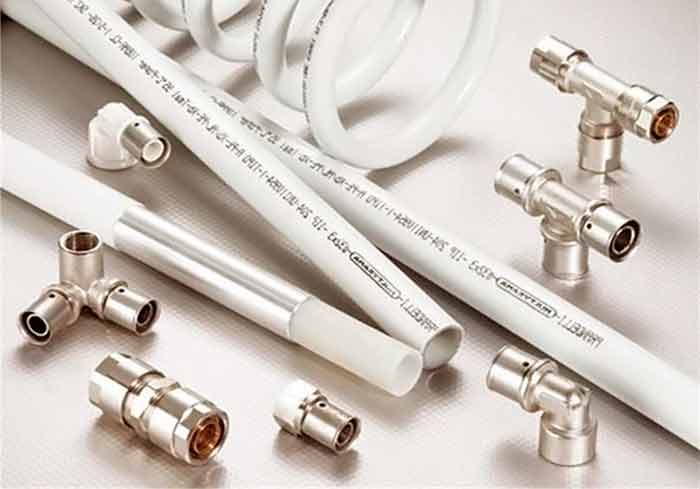

Металлопластиковые трубы
Такие установки состоят из нескольких прослоек различного сырья. Самые распространенные – трубы PEX-AL-PEX. В них основной и внутренний слой изготовлен из сшитого полиэтилена, а между ними расположен армирующая прослойка из алюминиевой фольги. Такие коммуникации известны высокой устойчивостью, противостоят деформации, выдерживая высокое давление и температуру. Отличаются высокой стоимостью.

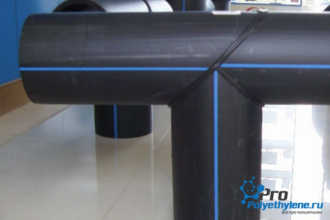

Фитинги
Фитинги – это контактные детали коммуникаций. Различают разъемные(резьбовые) и неразъемные (компрессионные или сварные) виды. Производят их из того же сырья, что и трубы.
Соединительные части применяются:
- Для поворота или разветвления трубопровода (поворотные фитинги и тройники).
- Для изменения размера коммуникаций (фитинги-переходники).
- Для срочного демонтажа магистралей водопровода (разъемные резьбовые фитинги).
- Для заглушки неиспользуемого края водопровода или вывода в дальнейшем (фитинги-заглушки).
Рейтинг лучших ПНД труб для питьевой воды
1. Polimex-М
Polimex-М — одна из наиболее популярных марок ПНД труб. Они изготавливаются из полиэтилена высокой плотности и отличаются высокой прочностью и надежностью. Трубы Polimex-М устойчивы к агрессивным веществам и имеют долгий срок службы.
2. Rolsen
Rolsen — еще одна из лидирующих марок ПНД труб для питьевой воды. Они изготавливаются из современного полиэтилена низкого давления и обладают высокой устойчивостью к воздействию коррозии и различных химических веществ.
3. Akvafor
Трубы Akvafor изготавливаются из высококачественного полипропилена. Они отличаются низким коэффициентом трения и прекрасной химической стойкостью. Кроме того, Akvafor позволяют создавать гибкую систему водоснабжения.
4. Rehau
Rehau — немецкая компания, которая предлагает ПНД трубы высокого качества для питьевой воды. Они изготавливаются из высокоплотного полиэтилена и отличаются долговечностью и устойчивостью к ультрафиолетовому излучению.
5. Ostendorf
Трубы Ostendorf изготавливаются из полипропилена и отличаются превосходной химической стойкостью. Они имеют гладкую внутреннюю поверхность, что позволяет достичь хорошего качества воды без накопления загрязнений.
6. Sannwald
Sannwald — еще одна немецкая марка ПНД труб, предназначенных для питьевой воды. Они изготавливаются из прочного полипропилена и обладают высокой устойчивостью к воздействию различных химических веществ.
7. SeoWarton
Трубы SeoWarton изготавливаются из высококачественного полиэтилена и отличаются надежностью и долговечностью. Они полностью соответствуют требованиям для питьевой воды и являются хорошим выбором для использования в водопроводных системах.
8. EcoDrip
EcoDrip — марка ПНД труб, предназначенных для капельного орошения. Они изготавливаются из полиэтилена с добавлением специальных добавок, которые обеспечивают защиту от ультрафиолетового излучения и различных химических веществ.
9. Valtec
Valtec — производитель высококачественных ПНД труб для питьевой воды. Они изготавливаются из полипропилена и отличаются прочностью и низким коэффициентом трения.
10. Marley
Marley — компания, которая предлагает ПНД трубы для питьевой воды из полипропилена. Они обладают высокими техническими характеристиками и широким диапазоном применения.
При выборе ПНД труб для питьевой воды рекомендуется учитывать рейтинг, отзывы и требования к материалу, чтобы обеспечить надежность и долговечность водопроводной системы.
Диаметр полимерных труб
Диаметры полиэтиленовых труб также строго стандартизированы. В отличие от газопроводных патрубков, системы водоснабжения изготавливаются в диапазоне от 10 до 300 мм. В отдельных случаях также возможно использование трубы 600 мм, но исключительно в качестве наружной безнапорной канализационной системы.
Трубы для наружного водопровода с большим диаметром
Наиболее распространенными являются полиэтиленовые трубы низкого давления 20 мм, 25 мм, 50 мм, 100 мм и 160 мм. Чтобы рассчитать их внутренний диаметр, который, к слову, не указывается в стандартной маркировке, нужно толщину стенок отнять от наружного диаметра. Похожим способом рассчитываются фитинги.
Полученная разница и будет внутренним диаметром. Естественно, имея все эти данные также без усилий можно рассчитать SDR для патрубков. Для диаметра 20, минимальное отношение между диаметром и стенкой должно быть 2,8.
Основные технические характеристики
Все трубы ПНД имеют следующие параметры и их значения:
| Параметр | Значение |
|---|---|
| Сферы использования | Напорные трубопроводы, источники водоснабжения скважинного типа, для насоса, защита электропроводки того же скважинного насоса или в любом другом месте; как газовая магистраль, в качестве основы для безнапорной канализации |
| Материал изготовления | Полиэтилен |

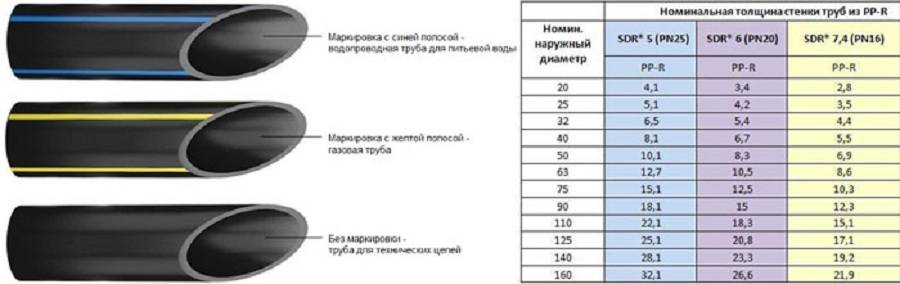

| Цветовая окраска | Черные, серые, черные с синими полосками (для воды), черные с желтыми полосками (для газа),синие для воды |
| Срок эксплуатации | 50 лет, возможно и больше |
| Гибкость | Даже выше чем у гофрированных металлических |
| Рабочий диапазон температур | -20 до +40 |
| Максимальный диапазон температур | -70 до +80 |
| Выпускаемые диаметры | От 10 мм до 120 см, есть изделия и очень большого диаметра, до 1,5 метров |
| Давление | От 6 атмосферных единиц до 16 |
| Внутренняя поверхность | Полностью гладкая, что облегчает прокладку электропроводки, протекание жидкости и так далее |
| Прочность на разрыв | До 38 Мпа |
| Устойчивость к агрессивным средам | Не подвержена коррозии, не вступает в реакции с газами и водой, не проводит электрический ток, что особенно актуально при прокладке электропроводки |
| Способы соединения | Сварка в стык, сварка через муфты, использование компрессионных муфт. Если используется обсадная труба с резьбой для насоса, то и соединение выполняется резьбовое |
| Выпускаемые размеры | От 6 метров до 12 метров. Размеры могут быть и другие, если речь идет о бухтах |
| Наружная поверхность | Однослойная |
Производственные особенности
Состав материалов
ПЭ водопровод обычно создается из марок полиэтилена, относящихся как к группе ПВД (ПЭ высокого давления), так и ПНД (ПЭ низкого давления). Основное их различие состоит в величине допустимого рабочего давления жидкости:
- Трубы ПВД выдерживают меньшее давление воды, менее прочные на разрыв, но более эластичные и менее подвержены растрескиванию при деформациях. Благодаря этому они применяются для водопроводных скважин, где возможно сдавливание трубы при сдвиге пород, и в других подобных случаях.
- Водопроводные трубы ПНД могут выдержать гораздо большее внутреннее давление, внешние механические нагрузки и более высокие температуры. Наиболее применяемые марки для изготовления водопроводной трубы – это полиэтилен низкого давления видов ПЭ-80 и ПЭ-100, из которых делают напорные трубопроводы с давлением воды в них до 20-ти атм.
Нормы и стандарты
Согласно принятому Госстандарту ГОСТ 18599-2001 трубы для подачи воды из полиэтилена должны быть:
- Диаметром от 20-ти до 800 мм,
- Толщиной стенки от 2-х до 60-ти мм,
- С гладкими внутренними и внешними стенками,
- Без видимых глазом дефектов на поверхности и срезе (пустот, трещин, посторонних включений),
- Черного цвета с нанесением синих продольных полос либо полностью синие,
- С нанесением через каждый метр или чаще маркировки с указанием данных изготовителя, номера ГОСТ, марки материала, габаритов, индекса прочности SDR и назначения трубы (питьевая или техническая).
Виды водопроводных труб
По назначению полиэтиленовые трубы для водоснабжения разделяются на группы, имеющие соответствующие свойства:
- Для подачи холодной воды используются трубы, изготовленные по вышеуказанному ГОСТу. При их выборе достаточно учесть давление воды в водопроводной системе.
- Питьевые – это особая группа труб. Если подача воды нужна лишь в технически-хозяйственных целях, то для этого подойдет любая ПЭ труба, которая может выдержать требуемое давление. Питьевые же трубы имеют непосредственный контакт с водой, используемой в пищу. Для них необходимо выполнение особых требований:
- Они не должны менять вкуса и запаха воды,
- Для них исключены любого вида токсичные выделения, которые бывают у трубы с добавкой примесей, улучшающих некоторые прочностные характеристики, и у изделий из вторсырья,
- Они обязательно должны быть разрешены к применению органами здравоохранения.
- Для устройства систем горячего водоснабжения стали в настоящее время использоваться трубы из особого вида полиэтилена со «сшитой» молекулярной структурой (PEX), имеющие гораздо более высокую температуру плавления, чем ПНД и, тем более, ПВД.

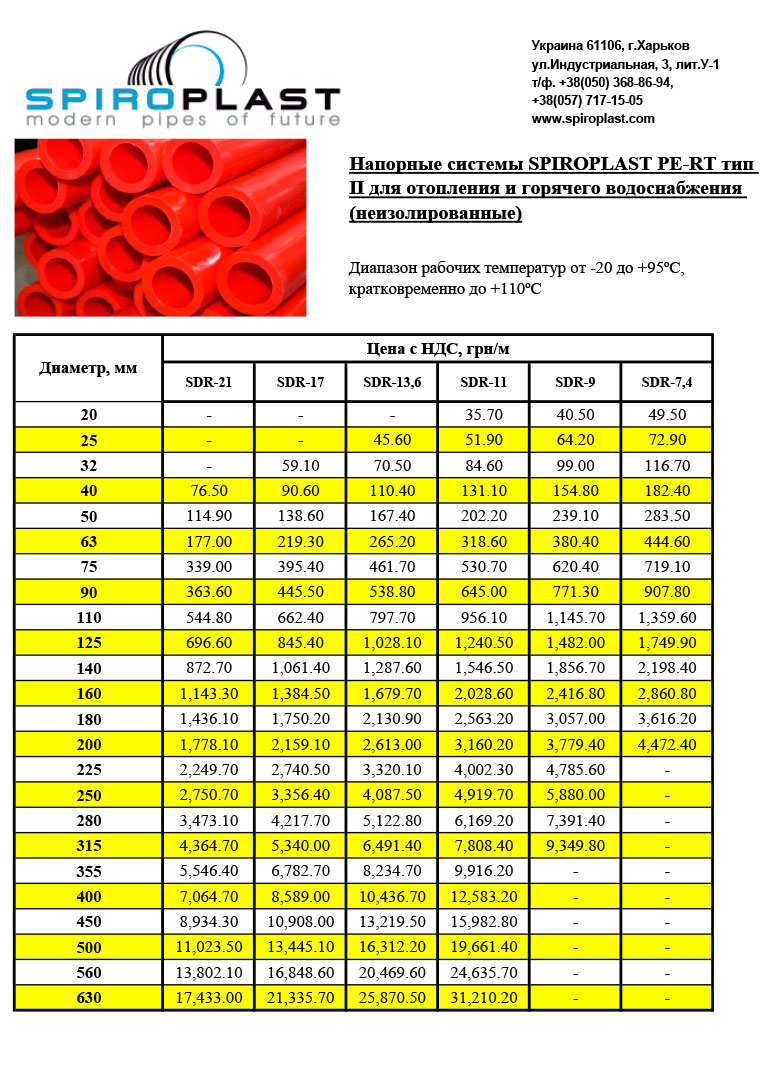

ВАЖНО! Для горячей воды с недавних пор стали применяться также трубы из термоустойчивого полиэтилена марки ПЭ-РТ, хорошо выдерживающего поток воды под давлением с температурой 80-95 C. Они также находят применение в системах теплого пола
