Как обжимать провода — наконечниками, втулками и гидравлическими клещами

Почему именно опрессовка

Пайка многожильного провода не самая простая операция, ведь необходимо оголить все жилы, убедиться, что они чистые с точки зрения контакта и только после этого приступать к пайке. Любая жила в многожильном проводе имеет изоляцию, и это часто создаёт затруднения в работе по установлению надежного контакта.

Как раз опрессовка наконечников кабеля решает все эти задачи, ведь при помощи механического усилия (сжатия) не только разрушается изоляция отдельных жил, но и создаётся прочное соединение всего кабеля для лучшего контакта.

Здесь как раз возникает момент, как выбрать гильзы для опрессовки проводов правильно, ведь они изготавливаются из разных материалов и имеют очень точно прописанные характеристики токов.

Проблема в том, что размер этих гильз невелик, и маркировка непонятна для тех, кто не является специалистом. Но перед этим давайте определим разницу между гильзой и наконечником для опрессовки кабелей.

Ещё одним моментом, которого нет даже в маркировке, является момент затягивания гильзы или наконечника при обжиме. А они совершенно разные для разных типов наконечников, таких как:

• кольцевые (НКИ).
• вилочные (НВИ).
• штыревые круглые (НШКИ).

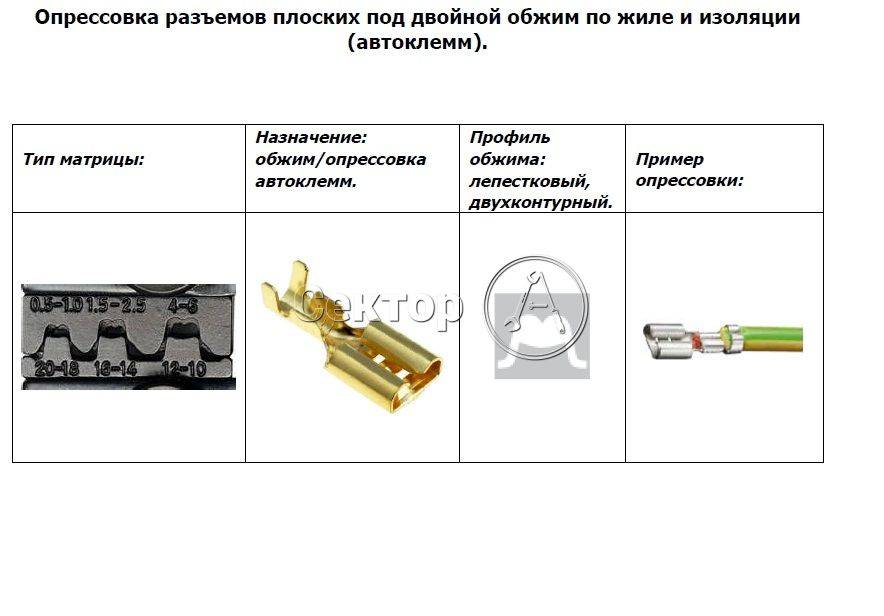

• плоские (штекерные) разъёмы (РПИ-П, РПИ-М, РШИ-П, РШИ-М и др.).
• ответвители прокалывающего типа (ОВ).

Здесь необходимо вернуться к инструменту, которым обеспечивается опрессовка проводов, ведь на каждом инструменте указаны размеры при стандартной форме губок, а само усилие точно отмеряется диаметрами. Так что, если не ошиблись с диаметром, чрезмерного усилия приложить не сможете.

И, несмотря на то, что наконечники для проводов под опрессовку разные, при одинаковом диаметре и усилие, и стандарт инструмента будут одни и те же. Жаль, что этот параметр на маркировке не отражается. Видимо потому, что обычно такую работу делают профессионалы, а не домашние электрики.

Но как раз стандарты и позволяют домашним электрикам запасти универсальные обжимные клещи и без особых проблем заниматься опрессовкой наконечников кабеля в своих целях. Освоить эту процедуру довольно просто, а технологически она одинакова для обжима коннектора RG-45 и наконечника для трёхфазного автомата.

При опрессовке многожильного кабеля без специальных смазок не обойтись. Поэтому используйте гильзы и наконечники, которые уже имеют такую смазку внутри. В любом случае это одноразовая операция. Снять деталь, чтобы переставить в другое место не получится.

В итоге вы, освоив установку гильз и наконечников, получите возможность быстро восстановить нужное соединение, без проблем осуществить ремонт, а также соединение, которое, по сути, в ремонте не будет нуждаться много лет.

Распространенные ошибки при опрессовке

Разрезание гильз

На первый взгляд, они длинные. Люди, не имеющие необходимых знаний и опыта, считают, что использовать гильзу целиком – расточительство, и нарезают ее на куски. Это приводит к снижению длины участка, на котором происходит скрепление проводников. Результат – страдает механическая прочность контакта, так как работать клещами становится неудобно, да и количество точек прижима уменьшается.

Неправильный выбор диаметра гильзы

Если он больше требуемого, то качественный обжим произвести вряд ли получится. Единственный выход – согнуть кончик провода и потом завести в гильзу. Но такая опрессовка подходит лишь для «медяшки», но прочность соединения становится ниже. Алюминиевый провод легко ломается, поэтому – не вариант.

При меньшем диаметре гильзы люди без опыта пытаются «посадить» в нее кончики проводов, немного их обточив. Этого делать категорически нельзя! Уменьшение сечения на отдельном участке приводит к перегреву и разрушению металла. Кстати, нередко это вызывает и воспламенение. Остается добавить, что прочность контакта также снижается.

Опрессовка пассатижами

Пресс-клещи специально придуманы для этой специфической работы. Обжим плоскогубцами чреват тем, что происходит деформация проводника, причем довольно значительная. Ведь при таком способе соединения силу прижима контролировать невозможно. Последствия уменьшения сечения жилы указаны выше.

Некоторые мастера делают опрессовку именно так, при этом уверяют, что все «в допуске». Но это не означает, что эта методика – правильная. Автор сталкивался с такой ситуацией и задал горе-мастеру вопрос – у себя дома при необходимости сделать опрессовку он тоже будет работать плоскогубцами? Внятного ответа, как и ожидалось, не последовало.

Полезные советы

• Не всегда удается подобрать гильзу так, чтобы после помещения в ней кончиков проводников пустот не осталось. Чем больше свободного места, тем выше риск плохого контакта после ее опрессовки. Как поступить? Самый простой выход из положения – нарезать кусочки провода (оголенного) длиной, чуть меньшей, чем у гильзы, и «забить» их в нее. Такое искусственное уплотнение значительно повысит качество опрессовки.
• Если соединение проводов делается с целью удлинения линии, то их стык должен располагаться по центру гильзы.

• При изолировании места соединения лента (трубка) должна выходить за срезы гильзы не менее чем на 10 мм.
• В случае, когда хотя бы один из проводов многожильный, или сращивается их разное количество с обеих сторон, для опрессовки используются не металлические гильзы, а изолированные наконечники (НШВИ).

Получается, что в опрессовке гильзами ничего сложного нет. Главное – правильно подобрать их по размеру. Если читатель учтет приведенные рекомендации, то с такой работой вполне можно справиться самостоятельно. Успехов!

Home Plan Pro

Бесплатное ПО для построения двухмерных планов жилища и выполнения меблировки. Позволяет отрисовывать стены, арки, двери и окна. В чертёж можно вставлять картинки (текстуры) разных форматов, чтобы придать ему реалистичности. Готовую схему легко отправить по факсу или электронной почте.

Home Plan Pro подходит только для подготовки 2D схемы, визуализация в 3D отсутствует, что не позволяет наглядно оценить вид получившегося помещения.

Интерфейс редактора Home Plan Pro

Практически все программы для создания интерьера из Топ-15 имеют свои достоинства и недостатки

Хотите подобрать оптимальный софт для проектирования, отделки и меблировки помещений? Обратите внимание на Дизайн Интерьера 3D. Это удобная русскоязычная программа, в которой освоится даже начинающий. Многочисленные инструменты, богатый встроенный каталог мебели и материалов, а также удобный 3D просмотр и опция фотореализма делают данный редактор настоящим флагманом в мире софта для домашней проектировки интерьеров

Скачайте Дизайн Интерьера 3D прямо сейчас и создайте проект дома своими руками!

Многочисленные инструменты, богатый встроенный каталог мебели и материалов, а также удобный 3D просмотр и опция фотореализма делают данный редактор настоящим флагманом в мире софта для домашней проектировки интерьеров. Скачайте Дизайн Интерьера 3D прямо сейчас и создайте проект дома своими руками!

Классификация по материалу изготовления

Одним из основных параметров, в зависимости от того, на какие виды делятся гильзы для проводов, является материал их изготовления. Необходимость использования разных гильз определяется различиями электрохимических свойств соединяемых проводов из разных металлов.

Так, если для соединения проводов из определенного металла выбрана неподходящая муфта, место образовавшегося контакта будет окисляться, что в итоге приведет к снижению надежности по электропроводности.

Основными видами муфт для усадки электропроводов в зависимости от материала, из которого изготавливаются такие трубки, являются:

• медные втулки;
• луженые соединительные втулки;
• комбинированный;
• изолированные.

Медные кабельные гильзы

Предназначены для соединения медных проводов, бывают следующих типов:

• ГМ — гильзы обыкновенные медные. Никакой обработке не подвергался, не имеет защитного покрытия. Самый простой и дешевый вариант, который используется там, где нет агрессивного воздействия.
• GML — это аналог предыдущей версии, который был залужен. На поверхность нанесен защитный слой, предохраняющий от вредного воздействия. Они дороже, но их можно использовать там, где есть агрессивная среда.
• GSI — изолированная соединительная муфта. Помимо лужения, имеет изоляцию из ПВХ, выполняющую роль дополнительной защиты.

Странно, что до сих пор встречаются советы и мнения, что мол медные гильзы можно использовать и для соединения алюминиевых проводов. На самом деле это абсолютно не так. В процессе усадки поверхностный слой все равно будет деформироваться, а в результате взаимодействия меди и алюминия произойдет химическая реакция, которая вызовет коррозию.

Луженые

Для соединения электрических проводов, эксплуатируемых в агрессивной среде, применяют гильзы из луженой меди под опрессовку, которые обозначаются маркировкой GML. Гильзы ГМЛ, чтобы защитить основной материал их изготовления — медь — от электрохимической коррозии, покрывают специальным составом.

Это объясняется тем, что часть защитного покрытия такой трубы разрушается при ее сжатии, что приведет к контакту алюминия и меди и, как следствие, к развитию электрохимической коррозии.

Втулки соединительные типа ГМЛ из электротехнической меди с оловянно-висмутовым защитным покрытием

Алюминиевые кабельные гильзы

Для алюминиевых кабелей необходимо использовать алюминиевые втулки (GA). Они требуют специальной эксплуатации, в частности их необходимо чистить и смазывать. Обычно изготавливаются из алюминия марки АД1, предназначены для соединения кабелей и проводов под напряжением до 10 кВ. В целом конструкция алюминиевых гильз ничем не отличается от обычных медных, но цена выше. Доступен в неизолированной версии.

Муфта алюминиевая

Изолированные

Среди термоусадочных трубок, используемых для усадки электрических проводов, есть категория изолированных соединительных муфт. Использование последнего избавляет от необходимости проводить дополнительную изоляцию места, образуемого контактом.

По своей конструкции изолированные рукава представляют собой те же луженые медные трубы, наружная поверхность которых покрыта изолирующим слоем из достаточно прочного и в то же время пластичного ПВХ. Благодаря механическим свойствам такого защитного слоя рукава этого типа можно успешно усадить, не нарушая их первоначальных свойств.

Полностью изолированные соединительные втулки

Гильзы изолированные для герметичного соединения жил кабелей СИП

Медно-алюминиевые

Когда требуется комбинированное соединение (типа медь-алюминий), применяют муфты медь-алюминий (САМ), которые также можно назвать алюмомедными. Одна половина медная, другая половина алюминиевая. Обе части соединены сваркой трением и имеют внутри направляющую пластину, контролирующую глубину укладки тросов.

Так как характеристики разных видов проводов и кабелей разные (не будем вдаваться в подробности, но алюминиевые провода будут толще при одинаковом напряжении), детали имеют разный диаметр (у медной части он меньше). Текущая нагрузка одинакова.

Это основные виды рукавов, которые используются чаще всего. Также в продаже можно найти следующие виды:

• Никель;
• Термоусадочный;
• Стали;
• Различные формы (Т-образные и так далее);
• Полностью запечатан.

Они используются для достаточно узких целей и стоят значительно дороже традиционных видов. Большинство гильз доступны для обжима или пайки, причем первый вариант более популярен просто потому, что он намного проще. Пайка требует определенных навыков и опыта, это дольше, но считается более надежным вариантом.

Муфта алюминиево-медная

Что делать, если на руках нет кримпера?

Сложнее обстоит ситуация, когда для обжима НШВИ нет специального инструмента. Здесь приходится искать альтернативные способы обжима, чтобы не срывать рабочий процесс. Один из вариантов – лужение с помощью паяльника, канифоли и олова.

Этот вариант хорош, но подходит не во всех случаях. Кроме того, работа занимает время, а при больших объемах работ бегать с паяльником от одного места к другому неудобно.

Некоторые «мастера» применяют для обжима обычные пассатижи. Суть методики заключается в надавливании на наконечник в нескольких местах для надежной фиксации. Удобство метода неоспоримо, но при его применении имеется риск повредить жилы. Если раньше такой способ монтажа был допустим, сегодня о нем лучше забыть.

Если денег на дорогой кримпер не хватает, можно купить более доступный инструмент. В продаже имеется много клещей, которые имеют достойные показатели в соотношении «цена-качество». Кроме того, лучше брать универсальные инструменты, способные выполнять сразу несколько функций.

Зажим проводов разного сечения в общий наконечник

Наиболее сложная задача при монтаже (особенно для начинающих мастеров) – объединение проводников различного сечения в одном коннекторе. Чтобы избежать проблем, стоит придерживаться следующих правил:

• Провод большего и меньшего сечения отводятся друг от друга. Это удается сделать, благодаря разной изоляции у проводников, а также запаса по диаметру у юбки наконечника. Более тонкое изделие зачищается на большее расстояние, после чего смещается вперед, чтобы оно первым оказывалось в оконцевателе.
• На втором этапе главный провод до упора вставляется в наконечник и производится опрессовка.

По аналогичному принципу стоит действовать и в случае с двойными НШВИ – сначала заводится тонкий проводник, а после вставляются основные провода. Для обжима рекомендуется применять клещи СТК-03. В процессе работ следите, чтобы инструмент не защелкнулся. Для этого при обжиме удерживайте рычаг трещотки.

Правильный подбор для опрессовки

Перед любыми опрессовочными работами выполняется качественный подбор наконечников

Здесь важно учитывать как толщину гильзы или диаметр входной втулки, так и материал изготовления

Обратите внимание! При выборе диаметра входного отверстия следует ориентироваться на диаметр уже очищенного от изоляции провода. Он должен совпадать с хвостовой частью изделия. Если был выбран алюминиевый наконечник, то его сечение должно быть идентичным проводу

В случае с применением медных изделий могут возникнуть некоторые трудности, поэтому лучше всего поступить так:

Если был выбран алюминиевый наконечник, то его сечение должно быть идентичным проводу. В случае с применением медных изделий могут возникнуть некоторые трудности, поэтому лучше всего поступить так:

1. Искать подходящее решение в таблицах ГОСТ, но вы должны будете разбираться в классах гибкости жил.
2. Вручную измерить диаметр при помощи специального инструмента – штангенциркуля. Далее полученный результат сравнивается с сечением внутреннего отверстия, которое измеряется тем же прибором.

Важно, чтобы материалы, из которых изготовлены наконечники и жилы, были идентичными, поскольку при взаимодействии меди с алюминием без использования защитных реакций возникнут коррозийные процессы. Это приведет к окислению и последующему замыканию проводки, что не сулит ничего хорошего

Как обжать наконечники для проводов без инструмента

С точки зрения техники строительства обжим проводов без соответствующего инструмента запрещен, исключение составляет лишь черновой монтаж для проверки выполненных работ. Однако при каких-либо бытовых работах с невысокотоковыми потребителями допускается работа без обжимающего инструмента.

Есть несколько методов оконцевания шнуров без инструмента:

• пайка с использованием тугоплавких высокотемпературных припоев;
• «нестандартный» обжим с использованием кернов, молотков, надрезом наконечника

Пайка наконечника

Для спайки вам, конечно, не потребуется серьезные и дорогостоящие пресс-клещи/кримперы, но в вашем арсенале должны присутствовать следующие «бытовые» ремонтные инструменты:

1. Паяльник (от 80 W)/паяльная лампа/газовая горелка.
2. Набор для пайки (флюсы/канифоль, припои различных видов).
3. Термоусадочная трубка и/или изолента.
4. Базовые знания и умения работы с паяльником.

Алгоритм действий следующий:

• при наличии паяльника/паяльной лампы, разогреваем его до рабочей температуры, при его отсутствии включаем конфорку на кухонной плитке;
• пока инструмент нагревается выполняем операции по снятию изоляции с нашего шнура (снимаем с запасом в 0.3–0.5 см), следим за тем, чтобы не повредить жилы;
• надеваем термоизоляционную оплетку на шнур и сдвигаем её на безопасное расстояние, пока она нам не понадобится;
• обезжириваем зачищенный участок;
• обезжириваем наконечник;
• наносим флюс во внутреннюю часть наконечника;
• припой предварительно нарезаем небольшими кусочками, так, чтобы он, примерно, на половину-треть покрыл внутреннюю часть наконечника;
• наносим паяльником флюс на зачищенную часть шнура, лудим её (если паяльник отсутствует, то пропускаем данный шаг);
• аккуратно, удерживая наконечник пассатижами так, чтобы частички припоя не выпадали из него, кладем на кухонную плитку (при отсутствии паяльника) или греем паяльником/лампой/горелкой несколько минут пока припой внутри не станет пластичным и жидким;
• как только припой будет готов быстро и аккуратно берем шнур за изоляцию и устанавливаем его в наконечник, при этом продолжаем разогревать наконечник, удерживая его пассатижами, если между наконечником остается незаполненное место, а припой не выходит наружу, то добавляем припой в эти места, пока он не начнет «вылезать» наружу;
• после чего выключаем паяльник/горелку и даем несколько минут на то, чтобы припой окончательно застыл;
• после застывания наматываем на соединение кабеля и наконечника 2-3 слоя изоленты, сдвигаем термическую оплетку, по краям фиксируя изолентой.

Обжим с использованием керна/молотка

Этот метод имеет множество недостатков, основным из которых является недостаточный прижим, что может быть чревато нагревом такого соединения. Однако он достаточно часто практикуется, в особенности в тех случаях, если соединение не будет работать с высокотоковыми приборами.

Для данного метода понадобится минимум инструментов:

1. Молоток.
2. Керн (не обязательно, но желательно).
3. Небольшой напильник по металлу.
4. Тиски (не обязательно, но желательно).
5. Токопроводящая паста (крайне желательно).
6. Изоляционная лента и/или термоусадка.

Для оконцевания данными инструментами поступаем так:

• снимаем изоляцию со шнура (запас 0.3–0.5 см);
• следим за тем, чтобы жилы не были повреждены;
• распрямляем все жилы провода, слегка скручиваем (пол-оборота, не больше!);
• берем наконечник делаем небольшой надрез напильником (примерно до 1/5 от всей длины наконечника) со стороны провода;
• надеваем термоусадку, отодвигаем на 10–20 сантиметров, так чтобы она не мешала; обезжириваем шнур;
• равномерно наносим токопроводящую пасту;
• зажимаем наконечник в тисках или же кладем так, чтобы его можно было удобно удерживать одной рукой;
• после чего до конца устанавливаем провод в наконечник;
• берем керн и молоток и начинаем делать удары по центральной части наконечника, которая должна быть «обжата» (если керна нет, то можно использовать тонкую часть молотка);
• делаем 4–5 точек фиксации;
• переворачиваем наконечник, повторяем операцию;
• проверяем соединение на прочность;
• надеваем термоусадку на соединение, греем его;
• готово, соединение обжато!

Наконечники для проводов под опрессовку

Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки.

Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.

Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта.

Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.

Качественный контакт в соединении, переходное сопротивление:

Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).

• Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:
• с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
• под опрессовку электролитический луженный с разными отверстиями под крепления.

1. Маркировка этого вида наконечников следующая:
2. без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
3. с покрытием, ТМЛ – Х – У.

Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно.

Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.

Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.

С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.

Наконечники для проводов под опрессовку: основные характеристики

Наконечники (оконцеватели) проводов – универсальные детали, используемые для контактного соединения кабелей. Применение подобных изделий положительным образом сказывается на функционировании электрической цепи в целом. На рынке представлен огромный ассортимент наконечников различного типа, поэтому потребителям не составляет труда подобрать соответствующий вариант для выполнения определенных работ по электромонтажу.

Производители предлагают большой ассортимент наконечников разных видов

Наконечники для многожильного провода позволяют создать надежное соединение с различными компонентами электроцепи:

• винтовым зажимом;
• клеммником;
• бытовым электроприбором;
• другим кабелем.

Наконечники отлично проявляют себя в цепях, где часто возникают сильные вибрации. Их также можно применять в тех случаях, когда стандартные методы соединения не подходят. Например, если жилы имеют недостаточную длину, нельзя будет использовать метод пайки или сварку. Для опрессовки проводов в такой ситуации на оголенный конец просто устанавливается наконечник или гильза, после чего этот участок обжимается.

Преимущества применения наконечников:

1. Пучок жил остается нетронутым, он не расплющивается и не разваливается.
2. Зона соединения не обгорает и не нагревается.
3. Сохраняется целостность проводов.
4. Металлические жилы надежно защищены от попадания влаги и воздуха.
5. Все провода пучка принимают участие в передаче тока.
6. Наконечники обладают большой площадью контакта.

Благодаря наконечникам пучок проводов остается целостным и не разваливается

Соединение кабелей методом опрессовки используется на производстве (подключение силовых линий) и в бытовых условиях. Популярность этого способа, в отличие от применения обычных зажимов, обусловлена высокой надежностью. Кроме этого, соединить провода с помощью наконечника гораздо легче, чем при использовании пайки или сварки.
