В чем разница между проводом и кабелем — по ПУЭ

Правила обслуживания и контроля кабелей и проводов

В соответствии с Правилами устройства электроустановок (ПУЭ), кабели и провода играют важную роль в обеспечении безопасной эксплуатации электроустановок. Их правильная установка, обслуживание и контроль требуют соблюдения определенных правил.

Установка и монтаж

• Перед установкой необходимо проверить соответствие выбранного кабеля или провода требованиям ПУЭ, а также его техническим характеристикам и маркировке.
• При монтаже необходимо учесть максимальное допустимое усилие на изгиб и на разрыв, чтобы избежать повреждения материала или снижения его электрической проводимости.
• При монтаже кабелей следует соблюдать необходимую длину «хвостовика», который обеспечивает запас для возможных работ по замене или ремонту кабеля в будущем.
• Провода и кабели необходимо прокладывать в соответствии с требованиями по минимальным радиусам изгиба, чтобы избежать повреждений изоляции.

Обслуживание и контроль

• Регулярное визуальное осмотривание кабелей и проводов позволяет обнаружить возможные повреждения или износ изоляции.
• Проверка качества контактов и соединений проводов является важным моментом в обслуживании и контроле электроустановок. Слабые контакты или поврежденные соединения могут привести к повышенному нагреву и возникновению пожара.
• Кабели и провода, расположенные в области повышенной влажности или агрессивных сред, требуют дополнительной защиты от влаги и коррозии.
• Проведение измерений сопротивления изоляции позволяет контролировать состояние изоляции. Значение сопротивления изоляции должно быть не меньше предельно допустимого значения.
• Необходимо учитывать изменение температуры окружающей среды, так как она может влиять на электрические параметры кабелей и проводов.

Правильное обслуживание и контроль кабелей и проводов согласно ПУЭ позволяют сохранить их работоспособность и обеспечить безопасность работы электроустановок.

Применение кабеля и провода по ПУЭ

Правила устройства электроустановок (ПУЭ) устанавливают требования к монтажу и эксплуатации электрических сетей. При проведении электромонтажных работ необходимо правильно выбирать и устанавливать кабели и провода в соответствии с ПУЭ.

Кабель и провод – это основные элементы электротехники, используемые для передачи электрической энергии и сигнала. Они отличаются между собой не только назначением, но и конструкцией, материалами, параметрами и способами применения.

Кабель – это составной элемент электропроводки, состоящий из одного или нескольких проводников, изолированных друг от друга, и обладающий внешней защитой. Он применяется для передачи энергии на большие расстояния или в условиях повышенной нагрузки.

В ПУЭ приведены требования к выбору и укладке кабелей, а также к их защите от внешних воздействий и перегрева. Например, для защиты кабелей от внешних воздействий на открытой местности или в земле необходимо использовать кабели с армированием или с изоляцией, обладающей повышенной стойкостью к ультрафиолетовому излучению и влаге.

Провод – это элемент электропроводки, состоящий из одного или нескольких проводников без внешней защиты. Он применяется для передачи энергии на небольшие расстояния или при низкой нагрузке.

Провода, согласно ПУЭ, должны быть правильно выбраны по сечению и материалу проводника, а также должны быть укладаны с учетом требований безопасности и электромагнитной совместимости. Например, для установки проводов в помещении с горючими материалами необходимо выбирать провода с негорючей изоляцией или применять специальные каналы для их прокладки.

Таким образом, кабель и провод применяются в электротехнике в разных условиях и для разных целей. Наблюдение указаний ПУЭ при выборе и монтаже кабелей и проводов позволяет обеспечить надежную и безопасную работу электрических сетей.

Разница в монтаже и применении

Провод и кабель имеют свои особенности в монтаже и применении. Вот некоторые из них:

• Монтаж провода:
  • Провод может быть использован для создания электрических цепей с небольшими расстояниями между устройствами.
  • При монтаже провода необходимо обеспечить надлежащую изоляцию, чтобы предотвратить короткое замыкание и повреждение проводника.
  • Провод должен быть правильно закреплен и защищен от повреждений, чтобы гарантировать безопасность людей и оборудования.
• Монтаж кабеля:
  • Кабель может быть использован для передачи данных или электроэнергии на большие расстояния.
  • Кабель обычно имеет несколько проводников, которые объединены в одно целое. Он имеет более сложную конструкцию с изоляцией и экраном для обеспечения надежной передачи сигнала или энергии.
  • Монтаж кабеля требует больше времени и усилий, чем монтаж провода, поскольку необходимо правильно разместить и закрепить все проводники и обеспечить надлежащее экранирование.

Оба провод и кабель имеют свои преимущества и недостатки, и выбор между ними зависит от конкретных требований проекта

Важно учитывать срок службы, допустимые нагрузки, электромагнитные помехи и другие факторы, чтобы правильно выбрать между проводами и кабелями в соответствии с ПУЭ

НАЗНАЧЕНИЕ КАБЕЛЬНО ПРОВОДНИКОВОЙ ПРОДУКЦИИ

По назначению кабели могут быть:

• силовые – для передачи электроэнергии;
• управляющие – для систем автоматики;
• контрольные – для низковольтных линий питания и контроля приборов, например, в системах сигнализации;
• радиочастотными –для передачи высокочастотных сигналом, подключения антенн и пр.

Классификация по способу исполнения:

• материалу проводника;
• количеству жил;
• типу жил (однопроволочные и многопроволочные) и их сечению;
• виду и материалу изоляции изоляции.

Провода, как входящие в состав кабеля, так используемые самостоятельно различаются материалом токопроводящей жилы: медь или алюминий.

Основными преимуществами алюминиевых жил являются невысокий удельный вес вес и относительно низкая стоимость. К недостаткам относится малая прочность на изгиб и возникающее при контакте с воздухом окисление на поверхности.

В процессе окисления образуется слой с плохой проводимостью, который особенно опасен в местах контактных соединений. Алюминий может применяться в проводах и кабелях, которые в процессе эксплуатации не подвергаются механическим воздействиям, например, провод, проложенный в стене или кабель, проложенный под землей.

Медные провода, в отличии от алюминиевых, обладают большей гибкостью, и лучшей проводимостью. Надежность медных проводов также выше, но они дороже алюминиевых. При контакте с воздухом медь также окисляется, но образующийся слой имеет низкое переходное сопротивление и на качество контакта практически не влияет.

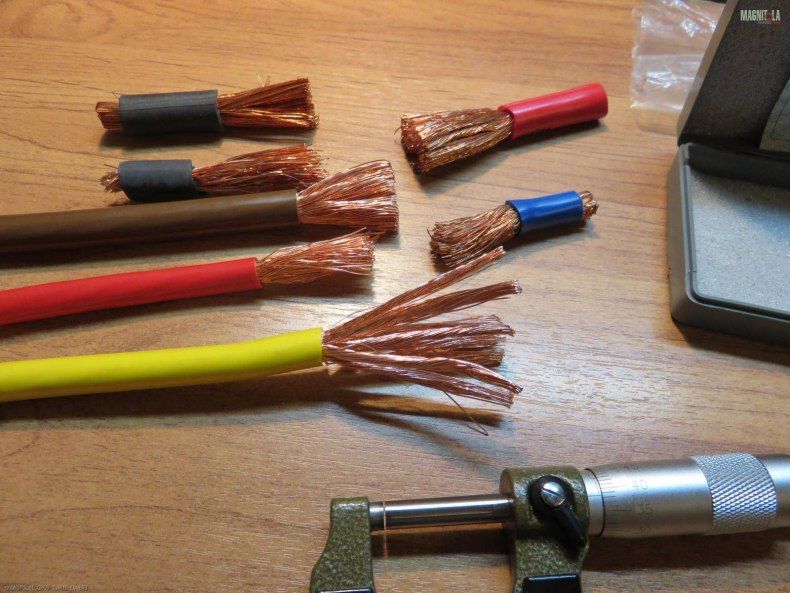

Провода могут быть как однопроволочными, так и многопроволочными.

Количество и диаметр скрученных проволок в многопроволочных жилах могут быть разными. Чем тоньше проволока, тем большей гибкостью обладает провод.

Электропроводящие свойства изделия от количества проволок практически не зависят.

По количеству жил кабели, в отличие от проводов, бывают одножильными, двухжильными, трехжильными и многожильными (от четырех и более). Основная разница в том, что кабель состоит только из изолированных жил, не зависимо от их количества.

Площадь поперечного сечения влияет на величину силы тока, который может пропускать проводник. Выбирать кабельную продукцию нужно с учетом подключаемой нагрузки (подробнее).

Для недопущения перегрева проводов, должен быть обеспечен достаточный запас по току. При этом медные выдерживают силу тока большую, чем алюминиевые такого-же сечения.

Главные отличия

Провод — многожильный или одножильный проводник в трубчатой изоляции или без изоляции. Это просто отрезок меди или алюминия, который может иметь защиту от внешних влияний.

Одножильный и многожильный провода

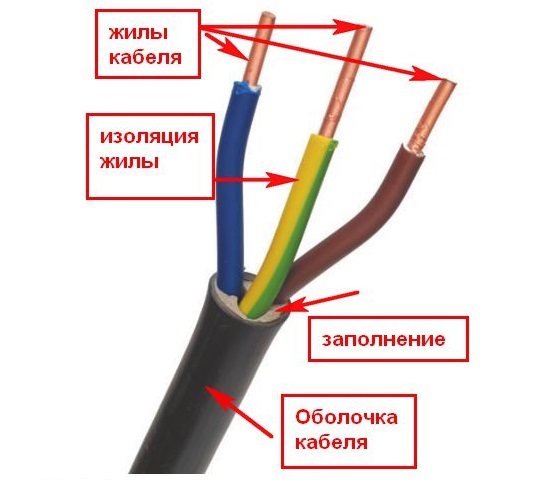

Кабель — система изолированных проводников, которые объединены одной оболочкой. То есть главное, чем отличается провод от кабеля — изоляция, защита от внешних влияний. По сути, вся кабельная продукция — это провода в оболочке, скрученные вместе и защищенные несколькими слоями разных материалов.

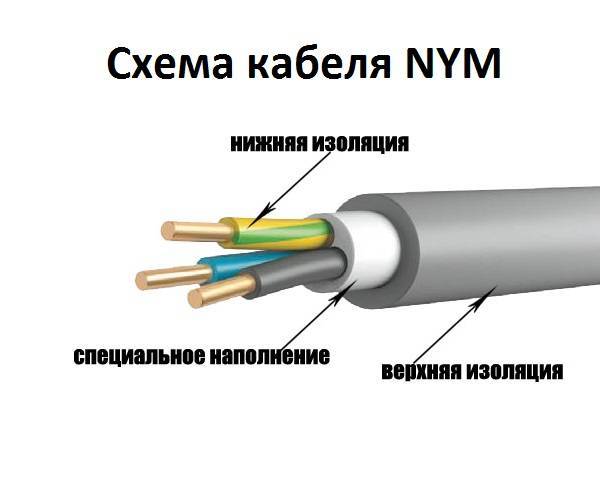

Кабель

Отличия между изделиями описаны в таблице ниже.

Когда отличие кабеля от провода очевидно, возникает проблема подбора продукции. И те и другие изделия классифицируются по разным признакам. Их стоит подбирать, исходя из ситуации, места использования. Чем выше характеристики продукции, тем дороже она стоит. Покупка просто самого дорогого изделия — напрасная трата денег, ведь не всегда его возможности будут использоваться полностью. Иногда использование отдельных видов продукции запрещено. Например, бронированные кабели имеют низкую прочность на растяжение, поэтому не применяются в воздушных линиях электропередачи.Типы изделий

Классификация проводов

Важно знать об отличии проводов разного типа между собой. Это поможет правильно выбрать изделия, необходимые для ремонта электроники, бытовой техники. Классификация изделий проводится по количеству жил:

Классификация изделий проводится по количеству жил:

• Монолитные провода. Имеют только одну, целую жилу. Подобная продукция при прочих равных условиях имеет меньшее сопротивление. Поэтому при передаче информации создается меньше помех. Одножильные провода используют, когда нужно снизить количество шумов при высоких частотах. Недостаток — в низкой прочности на изгиб. Такие изделия не стоит много раз перегибать.
• Многожильные — состоят из тонких проволок, перекрученных между собой. Благодаря этому повышается механическая прочность изделий. Если они переламываются, то не полностью — обрывается только несколько жилок, что незначительно влияет на характеристики.

Классификация кабельных изделий

Важная характеристика кабеля — тип его изоляции. Она описывается в маркировке продукции. Существует несколько видов оболочек:

• Защищающая от механических повреждений — броня. Её делают из стальных лент или алюминиевой проволоки. Броня может быть намотана одним или несколькими слоями.
• Изолирующая — защищает от проникновения влаги, пыли. Создается из полимеров или эластомеров. Может обладать дополнительными свойствами: масло-, бензостойкостью, негорючестью, устойчивостью к химическим веществам.
• Защищающая от электромагнитных помех, паразитных токов — экранировка. Создается в виде алюминиевого покрытия, сетчатой оплетки или комбинации этих материалов. Для повышения прочности на растяжение фольгу могут наматывать не сплошным слоем, а спиралью. Сетка дополнительно повышает механическую прочность изделия.

При прочих равных условиях чем больше оболочек в продукции, тем она дороже стоит, больше весит и дольше служит. Кабель в двойной внешней изоляции можно использовать на протяжении минимум 30 лет, в одинарной — 15 лет. Поэтому, чтобы оптимизировать финансовые и трудовые затраты, для каждой конкретной цели подбирают подходящие варианты.

При выборе важно помнить следующее:

• В помещениях с повышенной температурой воздуха, например в саунах и банях, применяют специальные изделия в термостойкой оболочке.
• Термостойкость и негорючесть — разные показатели. Поэтому продукция, в маркировке которой есть буквосочетание «нг» не обязательно подойдет для помещений с экстремальными температурами.
• Маркировка Е120, Е30 и пр. означает, что кабель способен передавать электричество даже если на него воздействует огонь. Цифра обозначения означает количество минут, которые способно функционировать изделие. Такую продукцию применяют в системах безопасности.
• Для прокладки в грунте нужен кабель с полиэтиленовой оболочкой — материал хорошо сопротивляется разложению, в чем заключается его отличие от ПВХ.
• Кабель с полиэтиленовой оболочкой допустимо прокладывать как открытым способом, так и в грунте.

Создание сметы для работ по прокладке кабелей — задача профессионалов. Нужно оценить много факторов перед тем, как подобрать подходящий по характеристикам провод. Неправильный выбор как минимум приведет к быстрому выходу из строя всей проводки.

Кабель и провод — определение в ПУЭ

Пластмассовая или резиновая магистраль, обладающая несколькими изолированными проводниками, называется кабелем. Объединение защищенных участков в общую систему производится для дополнительной защиты от внешнего воздействия, удобства установки и использования.

Специальные кабели выделяются наличием броневого кожуха, предназначенного для предупреждения возможных повреждений во время механического контакта.

Под кабелем подразумевается одножильный, многожильный носитель. Он оснащен трубчатой изоляцией или полым стержнем из металла, сечение жил в изделии начинается от 1,5 мм.

Чем кабель отличается от проводов по ПУЭ: считается число присутствующих жил, вариант изоляции, маркировка, назначение.

Двойная изоляционная система в первом варианте позволяет пропустить больший ток и напряжение по сравнению со вторым. Итоговая разница составит у кабеля несколько сотен киловольт.

Провод – определение

Что это такое, где применяются

Ключевыми особенностями кабелей являются:

• защищенность в условиях механического и агрессивного воздействия;
• продолжительный эксплуатационный срок;
• номинальный уровень напряжения.

Изолированные системы используются для проведения электрических сетей в земле, под водой, в шахте, местах с повышенной опасностью пожара, при активной коррозии.

Кабеля являются изделиями с единственным или несколькими изолированными проводниками. Дополнительное покрытие броневой защитой предусмотрено в случаях, когда они предназначены для применения в условиях предположительных механических повреждений.

В зависимости от области применения, выделяют несколько разновидностей кабелей:

• Контрольный — применяется при питании техники в условиях низкого напряжения, для формирования линий контроля. Жилы с сечением от 0,75 до 10 мм квадратных изготавливаются из меди, алюминия.
• Радиочастотный — обеспечивает связь между различными радиотехническими агрегатами. Создается на основе центральной медной жилы, внешнего проводника. Изоляция представлена полиэтиленом, ПВХ.
• Силовой — передача и распределение электроэнергии при помощи силовых, осветительных установок проходит через кабельные линии. Изделия изготавливаются с алюминиевыми, медными жилами, заключенными в полиэтиленовую, бумажную, резиновую, поливинилхлоридную оплетку. Дополнительно присутствует защитная оболочка.
• Управляющий — используется в автоматических системах. Выпускается на основе меди, оболочка создается из пластика. Присутствует защитный экран, предотвращающий повреждения и электромагнитные помехи.

Сфера применения

Под проводами подразумеваются изделия с одним неизолированным или несколькими изолированными проводниками. Оплетка, в зависимости от условий, выполняется из проволоки, волокнистого материала. Принято различать:

• без использования покрытия — «голые»;
• с резиновой или пластмассовой изоляцией — «изолированные».

В качестве материала для жил используется медь, алюминий и иные металлы. Монтаж электропроводки проводится из одного материала:

• алюминиевая — обладает легким весом, более дешевая, с высокими антикоррозийными свойствами;
• медная — характеризуется лучшим проведением электричества.

К минусам алюминия относят высокую степень окисления на воздухе. Подобное явление провоцирует разрушение соединений, сильный нагрев зоны стыковки, падению показателей напряжения.

Провод бывает защищенным, покрытым дополнительной оболочкой, и незащищенным. Сфера применения позволяет провести его дополнительную классификацию:

• монтажный — применяется в электрическом щитке с целью фиксированного, гибкого монтажа, используется при изготовлении электронных аппаратов, радио;
• силовой — необходим для прокладки сети;
• установочный — подключение системы электропередачи, установки допускается как внутри помещений, так и в уличных условиях.

К отдельной категории проводов относят шнуры. Они применяются для подвижных соединений. Отличаются показателями плотности изоляции жил, большой мощностью и сечением.

Область использования

Разница между кабелем и проводом

Отличие кабеля от провода

Кабель — пластиковая или резиновая магистраль, размещающая внутри несколько изолированных проводников. Проводники объединены в единую систему для удобства монтажа и эксплуатации, защиты от внешнего воздействия. Специальный кабель легко отличить по наличию броневого кожуха, предупреждающего повреждение при механическом действии.

Провод — это многожильный или одножильный носитель, оснащенный легкой трубчатой изоляцией или представленный полым металлическим стержнем с сечением жил от 1,5 мм.

Отличия кабелей от проводов заключаются в количестве жил, типе изоляции, маркировке и назначении. Ввиду двойной изоляции токонесущих жил кабель пропускает большие токи и напряжение, относительно провода. Разница составляет сотни киловольт в пользу кабеля.

Внешняя оболочка

Согласно ГОСТ 15845-80, провод – один проводник, кабель – две или более изолированных жил, объединенных в дополнительной изоляции. Если на двух или более металлических стержнях отсутствует защитная оболочка, по классификации – это провод.

Расшифровка значений

Маркировка кабеля и провода отличается буквами и цифрами.

Названия проводов содержат следующие значения:

• буква «А» впереди указывает, что это алюминиевый провод;
• «П» – медный провод;
• «ПП» – 2 или 3 плоские медные жилы;
• следующие значения: «П» – полиэтиленовая изоляция, «Р» – резиновая, «В» – виниловая, «Л» – хлопчатобумажная оплетка;
• «Н» — дополнительная защита негорючим наиритом, «В» – винилом;
• «Г» — буква составляет разницу в маркировке, благодаря гибкой токоведущей сердцевине;
• «ТО» — противогнилостное покрытие.

Маркировка силового кабеля

При маркировке кабелей ГОСТом установлен следующий порядок:

• Тип жилы. «А» – алюминиевая, отсутствие литеры – медная.
• Назначение. «К» – контрольное, «КГ» – с повышенной гибкостью.
• Защита. «П» – полиэтиленовая, «В» – виниловая, «Р» – резиновая, «НГ» – негорючая и «Ф» – фторлоновая оболочка.
• Бронь или внешнее покрытие. «А» – алюминий, «С» – свинец, «П» – полимер, «В» – винил, «Р» – резина, «О» – покрытие всех фаз, «Пв» – вулканизированный пластик.
• Защита. «Б» – антикоррозийная броня, «Бн» – негорючая броня, «2г» – двойная ПВХ лента, «Шв» – виниловый шланг, «Шп» – полимерный шланг, «Шпс» – самозатухающий полимерный шланг.

Сфера использования

Кабель 5 категории

Надежная защита от механического и агрессивного действия, увеличенный срок эксплуатации, номинальное напряжение — главные особенности кабеля, которые следует отличать от провода при монтаже в специальных условиях. Мощные изолированные системы пригодны для прокладки электросети под водой, землей, в шахтах, зонах повышенной пожароопасности, коррозионной активности.

По ПУЭ (правилам устройства электроустановок) кабель разделяют на 5 категорий:

• Силовые предназначены для передачи электроэнергии, укладываются стационарно или при подсоединении подвижных потребителей.
• Монтажные проводники используются при межприборной прокладке устройств. Хорошо справляются с повышенными температурами и напряжением 500 В.
• Устройства связи встречаются в системах сигнализации и проводной связи.
• Линии управления хорошо зарекомендованы при подключении цепей управления и освещения в электрооборудовании с напряжением 600 В.
• Радиочастотные и оптические носители передают энергию и сигналы на заданных радиочастотах или в оптическом диапазоне.

Провод ПУГНП

По области применения провода классифицируют на монтажные, силовые, установочные группы. Первые служат для гибкой или фиксированной проводки в распределительных щитах, изготовлении радио и электронной техники. Силовые варианты являются частью электросетей, установочные провода применимы при подключении установок, систем электропередач внутри, снаружи зданий.

• Для стационарной прокладки в закрытых помещениях подойдут провода — ПУГНП, ПУНП, АПУНП, ПВС.
• В трубах, строительных пустотах, кабельных лотках и под штукатуркой прокладывают установочные и монтажные изделия — ПВ-1, ПВ-3, АПВ, МКЭШ.
• В местах, требующих повышенной термостойкости, применимы провода ПНСВ.

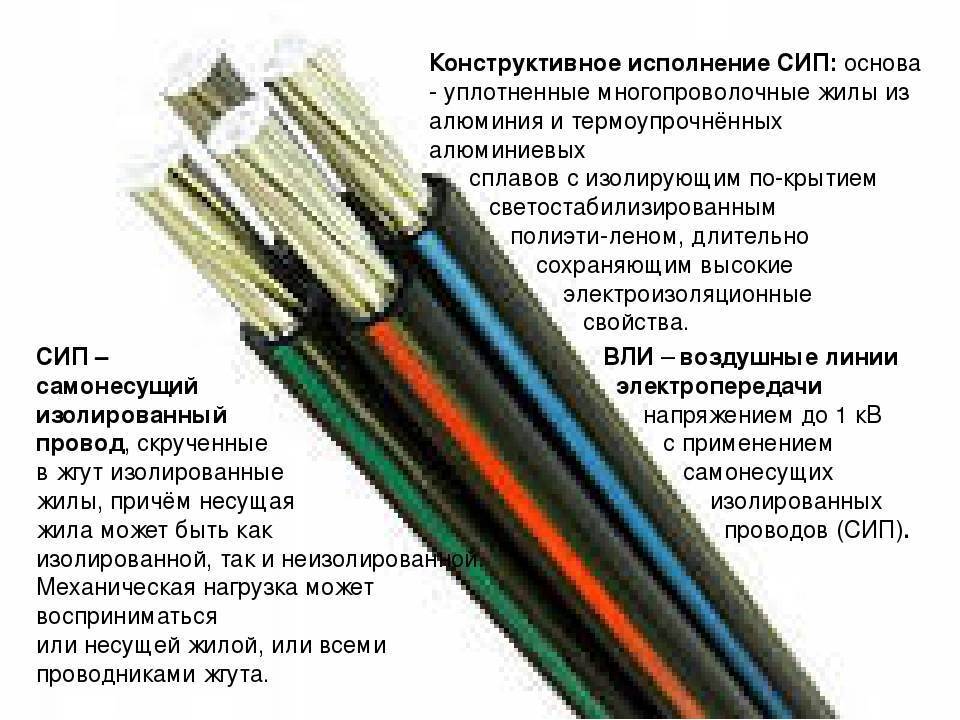

• Для воздушных линий подойдут СИП-2, СИП-3, СИП-4
• Слаботочной связи — ПРППМ, ТППэп, ТРП.

Срок службы

Средний срок службы кабеля составляет 30 лет, провода — от 6 до 15 лет. Продолжительность эксплуатации обусловлена наличием/отсутствием двух и более изоляций, бронированной оболочки.

Кабель – шнур ПВС

ПВС – из меди с виниловой изоляционной основой. Она ложится в пустоту между прутами, поэтому провод прочный. Жил 2 или 5, разрез — от 0,75 до 16 квадратных миллиметров. Температурная норма -25°C – +40°C, ему не страшна влага и химические атаки. Провод многократно перегибается. Оболочка белая. Жилы всех оттенков.

Провод ПВС – сетевой шнур бытовой техники и удлинителей

Гибкость — важное преимущество изделия

Изоляция – поливинилхлорид. Внутренняя изоляция жил – со стандартной маркировкой. Жилы ПВС – многопроволочные. Их оконцовывают или лудят. Кабель идеален для запитки переносных электроприемников.

ПВС справляется с механическими нагрузками. Сечение жил разнится от 0,75 до 16 кв. мм.. Его задействуют при производстве удлинителей и переносок при эксплуатации в тепле. Оболочка мороза не выдерживает.

Наружные электропроводки

2.1.75. Незащищенные изолированные провода наружной электропроводки должны быть расположены или ограждены таким образом, чтобы они были недоступны для прикосновения с мест, где возможно частое пребывание людей (например, балкон, крыльцо).

От указанных мест эти провода, проложенные открыто по стенам, должны находиться на расстоянии не менее, м:

При горизонтальной прокладке:

• под балконом, крыльцом, а также над крышей промышленного здания — 2,5
• над окном — 0,5
• под балконом — 1,0
• под окном (от подоконника) — 1,0

При вертикальной прокладке до окна — 0,75

То же, но до балкона — 1,0

От земли — 2,75

При подвеске проводов на опорах около зданий расстояния от проводов до балконов и окон должны быть не менее 1,5 м при максимальном отклонении проводов.

Наружная электропроводка по крышам жилых, общественных зданий и зрелищных предприятий не допускается, за исключением вводов в здания (предприятия) и ответвлений к этим вводам (см. 2.1.79).

Незащищенные изолированные провода наружной электропроводки в отношении прикосновения следует рассматривать как неизолированные.

2.1.76. Расстояния от проводов, пересекающих пожарные проезды и пути для перевозки грузов, до поверхности земли (дороги) в проезжей части должны быть не менее 6 м, в непроезжей части — не менее 3,5 м.

2.1.77. Расстояния между проводами должно быть: при пролете до 6 м — не менее 0,1 м, при пролете более 6 м — не менее 0,15 м. Расстояния от проводов до стен и опорных конструкций должны быть не менее 50 мм.

2.1.78. Прокладка проводов и кабелей наружной электропроводки в трубах, коробах и гибких металлических рукавах должна выполняться в соответствии с требованиями, приведенными в 2.1.63–2.1.65, причем во всех случаях с уплотнением. Прокладка проводов в стальных трубах и коробах в земле вне зданий не допускается.

2.1.79. Вводы в здания рекомендуется выполнять через стены в изоляционных трубах таким образом, чтобы вода не могла скапливаться в проходе и проникать внутрь здания.

Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75 м (см. также 2.4.37 и 2.4.56).

Расстояние между проводами у изоляторов ввода, а также от проводов до выступающих частей здания (свесы крыши и т.п.) должно быть не менее 0,2 м.

Вводы допускается выполнять через крыши в стальных трубах. При этом расстояние по вертикали от проводов ответвления к вводу и от проводов ввода до крыши должно быть не менее 2,5 м.

Для зданий небольшой высоты (торговые павильоны, киоски, здания контейнерного типа, передвижные будки, фургоны и т.п.), на крышах которых исключено пребывание людей, расстояние в свету от проводов ответвлений к вводу и проводов ввода до крыши допускается принимать не менее 0,5 м. При этом расстояние от проводов до поверхности земли должно быть не менее 2,75 м.

Виды электропроводов и их методики маркирования

Главные разновидности кабелей электроэнергии:

• ПБППг – в середине жил находятся тонкие проволочки. Описание г в конце, означает гибкий провод;
• ПБПП – кабель со многими жилами установочного типа. С покровом внутри и снаружи из сырья ПВХ. В содержимом уложены жилы 1-4 шт., с самым большим сечением 4 кв. Необходим для приборов света в жилых комнатах – для устройств небольшой интенсивности. Жилы делаются из алюминия или меди;
• ППВ – кабель медь со многими жилами. Используется для сокрытой проводки либо для обустройства в кожухе или в кабельном коробе. Изоляция однослойная;
• АППВ – схожая с моделью выше, но с алюминиевым проводником в середине;
• ПВС – один из востребованных кабелей с ПВХ защитой. В середине обладает сечением секторами и проволочки витые. Квадратура сечения: 0,75-14 кв. Часто используется для укладки проводов в жилых строениях.
