Программируемое реле времени: схема подключения, принцип действия и функции устройства

3 частые ошибки при выборе Р.В.

Выбирают реле, у которого максимальный или минимальный настраиваемый период отработки приближен к требуемому рабочему. Необходимо чтобы время, которое чаще всего будет отрабатывать устройство, находилось в средней трети.
Реле не рассчитано на подключенную нагрузку. Перед выбором определите максимальный ток управляемых реле устройств и изучите его характеристики.
Устройство предназначенное для помещений монтируют под открытым небом. Реле для установки на улице должно иметь класс защиты не ниже IP 68.

Надеемся, эта статья была не только познавательной, но и практически полезной. Отлично если она помогла сделать жилище более удобным и уютным.

Классификация таймеров

Распределение может быть сделано по различным признакам. Каждое реле времени требует наличия электропитания. Некоторые из устройств питаются из сети, в других используется аккумулятор. Есть модели, в которых предусмотрены оба способа.

В видео рассказано о таймере включения света для аквариума:

Видео описание

Таймер механический включения и выключения освещения в аквариуме.

В первом случае при сбое электропитания возможно возникновение проблем. Однако такие таймеры могут работать очень долго, не требуя к себе особого внимания. Устройства, использующие аккумулятор, обладают значительной степенью автономности, но действуют в течение ограниченного времени, до тех пор, пока заряд не закончится.

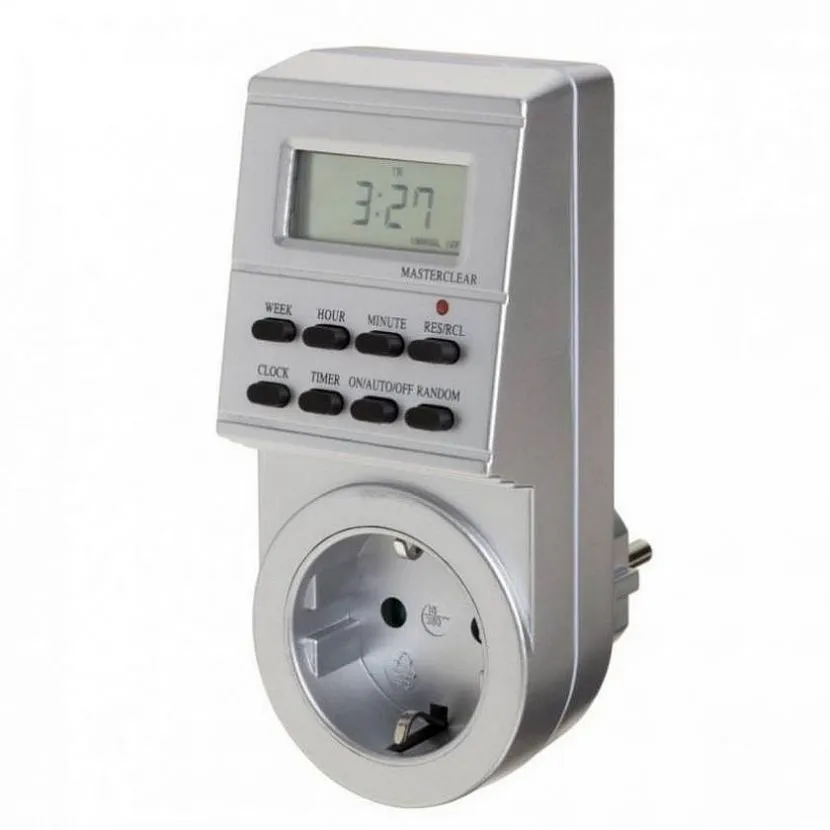

Программируемый таймер для управления бытовыми приборамиИсточник 220.guru

Для каждого такого устройства на практике устанавливается определённый режим работы

Важно, чтобы тот, который необходим владельцу был предусмотрен для этого прибора. Наиболее распространёнными являются следующие:

Таймер универсального назначения позволяет планировать алгоритмы работы в широких пределах.
Может быть использована случайная коммутация.
Применяется обратный отсчёт времени.
Ведётся астрономический отсчёт.
Использование недельных ритмов. Например, если требуется регулярно выполнять действия в определённые дни недели.
Действия на основе суточных ритмов.

Когда говорят об астрономическом отсчёте речь идёт о таймере для включения света с наступлением тёмного времени суток. При этом прибор отслеживает продолжительность дня в течение года. Каждый раз включение света происходит тогда, когда в этом появляется необходимость.

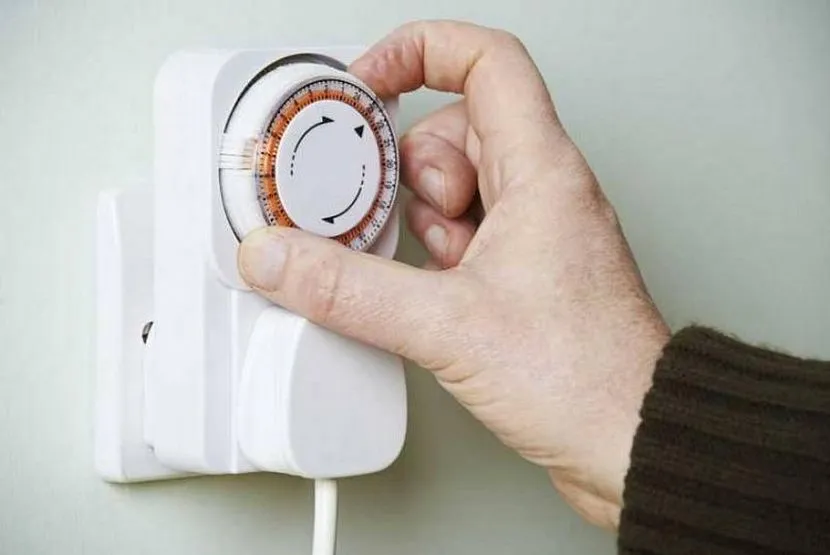

Настройка реле времениИсточник kupisantehniky.ru

Устройства можно классифицировать в зависимости от применяемого способа монтажа. Могут использоваться следующие варианты:

монтаж с использованием DIN-рейки;
стационарные таймеры;
выполнение монтажа в распределительном щите;
установка таймера совместно с розеткой.

При приобретении нужно учитывать класс защищённости прибора от внешних условий

Также важно принимать во внимание мощность подключаемых к таймеру приборов

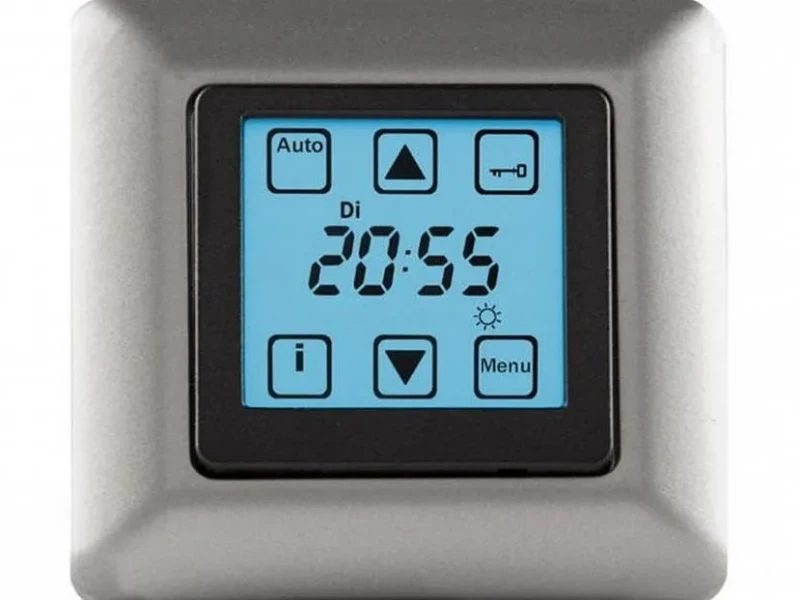

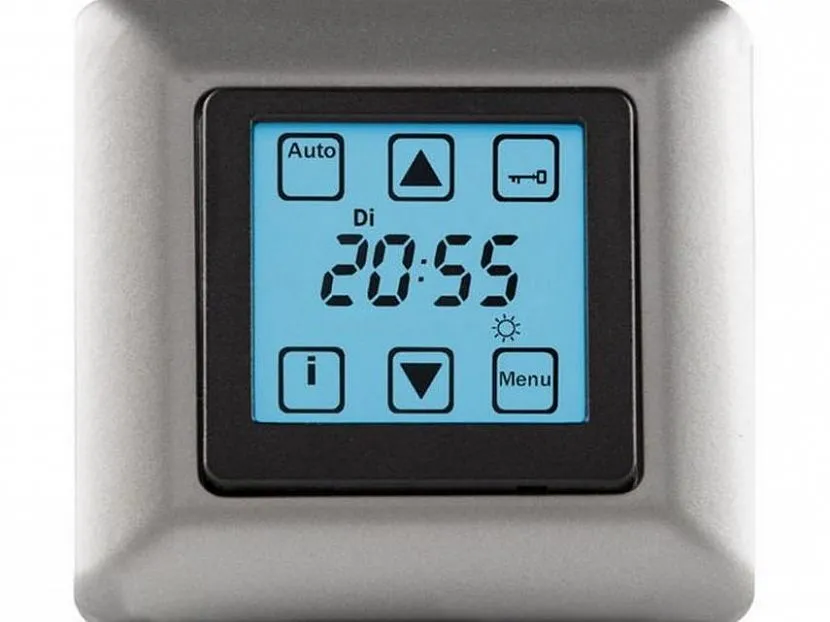

Таймер с дисплеем для программирования и управления работойИсточник kupisantehniky.ru

Как выбрать подходящую модель

Таймер должен соответствовать задачам, для которых его приобретают. При изучении предложенных вариантов нужно учитывать следующее:

На какое напряжение питания рассчитано изделие.
Тип управления при определении алгоритма работы устройства. Можно выбрать механический или электронный вариант.
Покупаемое реле времени предусматривает определённый вариант монтажа. Он может быть розеточным, с использованием распределительной коробки или другим. Нужно выбрать тот, который подойдёт для применения.
Нужно учитывать степень защищённости прибора

В некоторых случаях могут, например, потребоваться устройства, имеющие влагозащиту.
Нужно обратить внимание на длительность периода, в течение которого можно запрограммировать таймер.

Если речь идёт о варианте, использующем сетевое питание, то нужно, чтобы он был не чувствителен к сбоям напряжения. В этих устройствах может быть предоставлен большой набор разнообразных функций. Необходимо убедиться, что среди них есть те, которые нужны.

Розетка с пультом управленияИсточник kupisantehniky.ru

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ

Неизменной составной частью реле являются, как мы выяснили, контакты.

Основными их электрическими характеристиками являются коммутируемые напряжения и ток. Кроме того, критичным может оказаться время переключения – реле устройство достаточно инерционное, причем за счет нескольких конструктивных особенностей:

Электромагнит, являясь катушкой индуктивности, при подаче тока оказывает сопротивление его резкому нарастанию. Соответственно магнитное поле тоже запаздывает и обеспечивает нужное усилие притяжения якоря с задержкой. Контактная группа и якорь, имея определенную массу тоже инертны и вносят свой вклад в формирование задержки срабатывания.

Кстати, здесь еще не упоминалось герконовое реле, по сути тоже являющееся электромагнитным. Но разница в том, что сердечника оно не имеет. Магнитное поле воздействует непосредственно на контактные пластины, помещенные в вакуумную трубку.

За счет этого достигается высокое быстродействие. Но минус есть – низкие коммутируемые мощности. Больших токов геркон не потянет.

Это основное что касается контактов. Переходим к катушке управления.

Как уже говорилось, она может быть рассчитана на работу в цепях переменного и постоянного тока. Кроме того, катушка тоже имеет свои рабочие ток и напряжение, причем параметры эти могут значительно различаться в зависимости от типа реле. Очевидно, чем мощнее контактная группа, тем она массивней и тем большая мощность требуется для управления ею.

Вкратце это основные параметры, на которые нужно обращать внимание при выборе коммутационных изделий типа реле. Но есть еще несколько моментов:. Но есть еще несколько моментов:

Но есть еще несколько моментов:

степень защиты от внешних воздействий (пыли, влаги и пр.);
исполнение, определяющее безопасность применения во взрывоопасных зонах.

Кроме того, некторые типы, например с открытыми контактами, при эксплуатации в сетях с напряжением 220 В без дополнительной защиты могут представлять опасность с точки зрения поражения электрическим током.

* * *

Технические характеристики

Все приборы, которые используются в электросети, должны своими характеристиками соответствовать ее параметрам, то есть должны выполняться условия при которых их работа будет стабильной.

Независимо от типа и конкретной модели, реле времени характеризуются следующими параметрами:

напряжение, при котором этот прибор будет работать стабильно;
коммутирующий ток, определяющий ток управления прибора;
износостойкость, определяющаяся количеством включений или выключений и подходящий больше для электромагнитных реле;
тип защиты;
количество контактов;
мощность устройства, указывающая, на какую максимальную нагрузку этот прибор может коммутировать без подключения контактора.

Исходя из этих данных, можно подобрать прибор с нужными характеристиками для определенных параметров обслуживающейся электросети.

Что такое реле времени

Программируемое реле времени

С французского слово «реле» переводится как «заменить», а на практике термин обозначает электрический или электронный ключ, который необходим для коммутации участков электрических цепей и контроля расхода электроэнергии. Это понятие характерно для обычных электромагнитных устройств. Программируемый прибор, или таймер, подает команду подключения или отключения электрических цепей автоматически, соответственно настройкам, установленным пользователем.

Электромеханическое устройство замыкает или размыкает контакты, когда на обмотку катушки реле поступает небольшой электрический ток. Возникающее магнитное поле приводит в движение «якорь», с которым соединены коммутирующие контакты. Благодаря этому процессу происходит размыкание и замыкание сети. В последнее время широко используются твердотельные реле. Они имеют мощные полупроводниковые ключи и способны выдержать большие нагрузки.

Если цепь необходимо коммутировать не в период подачи сигнала, а в определенный момент, применяют более сложное устройство – реле времени (РВ). Они срабатывают по истечении определенного периода, обеспечивая последовательность действий. Благодаря принципу работы можно построить разные по сложности электрические схемы. С помощью таких схем осуществляют функции управления различной техникой.

Например, реле незаменимо для организации автоматического полива, отключения света в общем коридоре, включения и отключения компрессора в аквариуме.

Преимущества и недостатки

Каждый тип реле имеет свои преимущества и недостатки:

Страж или якорь. У них есть большой плюс — почти полная независимость от сторонних блоков питания и поистине железная надежность. Минус – рано или поздно при отсутствии ухода механизм все же может выйти из строя или вовсе выйти из строя.

Опять же, соединение контактов по времени в таких устройствах происходит напрямую, а значит есть вероятность возникновения искры. Что в свою очередь ограничивает ниши при использовании механического таймера — в любой пожароопасной среде этот фактор создает множество проблем.

Якорный таймер ЭВ-142

Двигатель. Такие реле времени имеют преимущества механических, но и те же недостатки — окончательный (но не быстрый) выход из строя и искровые соединения.

Реле времени двигателя РВТ-1200

Пневматический или гидравлический. Они надежны, но отличаются большими габаритами, виной тому объем демпферной камеры. Кроме всего прочего, точность установки временных интервалов на них сравнительно невысока и требует участия подготовленного специалиста. Поэтому такие реле используются только на производствах, где есть штат настройщиков.

Пневматический таймер РВП-72

Электромагнитный. Несмотря на простоту своей конструкции, они имеют существенный недостаток — точность установки временных интервалов очень сложна и в каждом приборе различна, независимо от числа оборотов регулировочных винтов.

То есть, другими словами, десять раз повернув винт и установив время на одном устройстве, десять раз повернув тот же регулятор на другом, невозможно добиться одинакового времени срабатывания с предыдущим.

Современное электромагнитное реле

Электронно. На данный момент такие устройства заменяют все предыдущие модели. Они практически лишены минусов, относительно точны в настройке, а подключение к сети в таких устройствах производится бесконтактным способом. Единственный минус, отмеченный пользователями таймеров данного типа – удобство установки периодов задержки.

Пример простого электронного реле

Тренировки мозга. Они представляют собой развитие электронных альтернатив, с лучшей индикацией, более практичным управлением, а также возможностью их использования в составе «умного дома». Временная шкала логических единиц ограничена только глубиной встроенной программы.

Дополнительным плюсом является то, что логические элементы в них могут срабатывать не только по временным интервалам, но и по внешним управляющим импульсным сигналам от датчиков или контроллеров. Единственный минус пока это цена — она чуть выше, чем только у электронных. Настройка таких реле времени уже называется программированием.

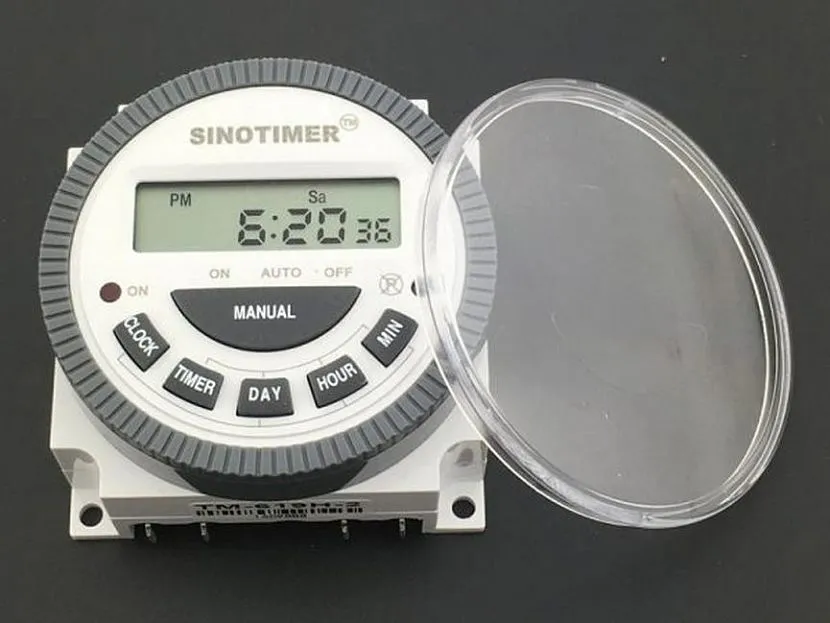

Пример программируемого реле времени

Назначение и принцип работы фотореле

Фотореле – это другими словами говоря, реле управления освещением. В бытовых электросетях оно применяется, как правило, для автоматического включения освещения при начале сумраков.

Оно применяется, например, для включения освещения участка перед частным домом или же вообще всего приусадебного участка; включать освещение декоративных элементов, как фонтаны, аквариумы и так далее.

Это реле может управлять не только группами света, но и других приборов, которые эксплуатируются в зависимости от освещенности времени суток, когда человек самостоятельно не может их включить, так как находится на работе, например. Не будем рассматривать все возможные варианты подключаемых приборов, рассмотрим лишь, какой у фотореле принцип работы, ну и схему реле соответственно.

Принцип работы фотореле (реле освещения) элементарной разновидности сводится к тому, чтобы замыкать/размыкать контролируемый участок цепи, основываясь на показателях освещенности. Таким образом, исполнительный механизм в фотореле содействует со встроенным или отдельно подключающимся к нему датчиком света через блок управления или напрямую.

Этот датчик света представляет из себя так называемый «фотоблок» с чувствительным к свету фотопроводником, который при попадании на него света увеличивает/уменьшает сопротивление, тем самым, пропуская через себя больше или меньше тока. Ток от фотоблока служит показателем блоку управления, на основе которого и происходит управление исполнительным элементом.

При этом сам блок управления может регулироваться на определенный уровень освещенности и задержки времени. Что касается самого устройства замыкания/размыкания цепи, то оно может быть представлено как электромагнитное реле или же так называемый «терристорный ключ» — электронный аналог, не вмещающий в себе механических элементов.

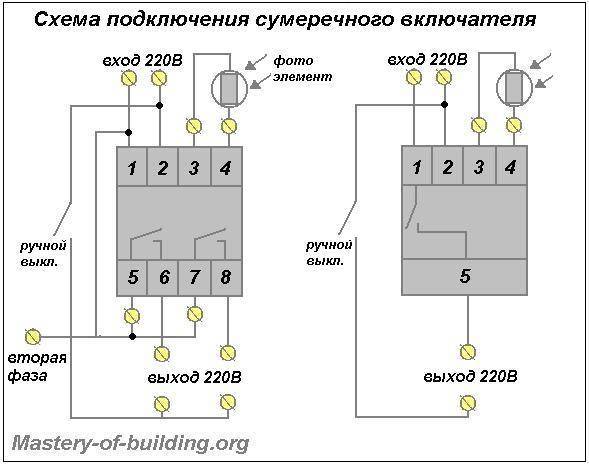

Элементарная схема подключения сумеречного выключателя (схема подключения фотореле) вмещает в себе тиристорный ключ или электромагнитное реле, которое пропускает напряжение при подаче сигнала от фоторезистора.

При этом есть две схемы, как видно, отличающиеся лишь тем, что в левой подключение фазы для подачи напряжения во внутреннюю сеть осуществляется отдельно, а во второй же используется фаза, которая питает сам прибор сумеречного освещении.

Фотореле, которое используется на правой схеме, более подходит для маломощного освещения.

Преимущества и недостатки реле времени 220в

Преимущества:

Универсальность использования. Реле времени 220в может быть использовано во множестве сфер и областей для автоматического управления электроустройствами.
Легкая установка и настройка. Реле времени оснащено интуитивно понятным интерфейсом, предоставляющим возможность настройки параметров и программирования работы устройства.
Надежность и долговечность. Качественные реле времени имеют высокий уровень надежности и обладают долгим сроком службы, что позволяет использовать их в различных условиях и с высокими нагрузками.
Большой выбор функций. Реле времени 220в позволяет осуществлять разные функции, включая запаздывание, повторный запуск, нормальное и обратное открытие контактов, что делает его универсальным и подходящим для широкого спектра задач.

Недостатки:

Ограниченное количество времени. Большинство реле времени имеют ограничение по максимальному установленному временному интервалу, что ограничивает их использование для длительных операций.
Невозможность точной настройки времени. В некоторых случаях, установка точного временного интервала может быть сложной задачей, особенно при использовании старых или непрофессиональных моделей реле.
Потребление энергии. Реле времени обычно потребляют энергию в режиме ожидания, что может привести к небольшим затратам электроэнергии в длительной перспективе.

Многие из современных реле времени 220в предлагают решения, которые минимизируют или устраняют некоторые из этих недостатков, делая их более привлекательными для использования в различных ситуациях.

Схемы различных реле времени

Существуют разные варианты исполнения реле времени, схема каждого вида имеет свои особенности. Таймеры можно изготовить самостоятельно. Перед тем как сделать реле времени своими руками, необходимо изучить его устройство. Схемы простых реле времени:

на транзисторах;
на микросхемах;
для выходного питания 220 В.

Опишем каждую из них более подробно.

Схема на транзисторах

Необходимые радиодетали:

Транзистор КТ 3102 (или КТ 315) — 2 шт.
Конденсатор.
Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
Кнопка.

При подключении схемы к источнику питания начнет заряжаться конденсатор через резисторы R2 и R3 и эммитер транзистора. Последний откроется, поэтому на сопротивлении будет падать напряжение. В результате откроется второй транзистор, что приведет к срабатыванию электромагнитного реле.

При заряде емкости ток будет уменьшаться. Это вызовет снижение эммитерного тока и падения напряжения на сопротивлении до того уровня, которое приведет к закрытию транзисторов и отпускания реле. Чтобы запустить таймер заново, потребуется кратковременное нажатие кнопки, которое вызовет полную разрядку емкости.

Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

На базе микросхем

Применение микросхем уберет необходимость разряжать конденсатор и подбирать номиналы радиодеталей для выставления необходимого времени срабатывания.

Необходимые электронные компоненты для реле времени на 12 вольт:

резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
диод 1N4148;
емкость на 4700 мкФ и 16 В;
кнопка;
микросхема TL 431.

Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле. Последний также подключается к резистору 100 Ом. С другой стороны резистор соединен с сопротивлениями на 510 и на 100 кОм. Один из выводов последнего идет на микросхему. Второй вывод микросхемы соединен с резистором на 510 кОм, а третий — с диодом. К полупроводниковому устройству подключается второй контакт реле, которое соединено с исполняющим устройством. Отрицательный полюс источника питания связан с сопротивлением на 510 кОм.

Watch this video on YouTube

Под питание на выходе 220 В

Две вышеописанные схемы рассчитаны на напряжение 12 В, т. е. не подходят для мощных нагрузок. Устранить этот недостаток допустимо с помощью магнитного пускателя, установленного на выходе.

Если в качестве нагрузки выступает маломощное устройство (бытовое освещение, вентилятор, трубчатый электрический нагреватель), то можно обойтись без магнитного пускателя. Роль преобразователя напряжения выполнят диодный мост и тиристор. Необходимые детали:

Диоды, рассчитанные на ток больше 1 А и обратное напряжение не выше 400 В, — 4 шт.
Тиристор ВТ 151 — 1 шт.
Емкость на 470 нФ — 1 шт.
Резисторы: на 4300 кОм — 1шт, на 200 Ом — 1 шт., регулируемый на 1500 Ом — 1 шт.
Выключатель.

К питанию 220 В подключается контакт диодного моста и выключатель. Второй контакт моста соединен с выключателем. Параллельно к диодному мосту подключается тиристор. Тиристор соединяется с диодом и сопротивлениями на 200, на 1500 Ом. Вторые выводы диода и резистора (200 Ом) идут на конденсатор. Параллельно последнему подключено сопротивление на 4300 кОм. Но необходимо помнить, что данное устройство не используется для мощных нагрузок.

Watch this video on YouTube

Основные виды и принцип работы реле времени

Что такое диодный мост, принцип его работы и схема подключения

Режимы работы, описание характеристик и назначение выводов микросхемы NE555

Как подключить 3 фазный электродвигатель к сети 220 вольт через конденсатор

Что такое делитель напряжения и как его рассчитать?

Описание характеристик, назначение выводов и примеры схем включения линейного стабилизатора напряжения LM317

Область применения устройств

Таймеры используются во многих устройствах, окружающих современного человека. Зачастую, в жизни, требуется автоматизация циклов запуска и остановки различного оборудования.

Схема подключения реле времени настолько проста, что позволяет применять такой контроллер работы в широком спектре бытовой и производственной аппаратуры, запуская или выключая оборудование через определенные периоды. Примерами использования служат стиральные машины, микроволновки, станки, светофоры, уличное освещение, системы полива и управления отоплением дома.
Современное реле времени

Реле времени применяются настолько давно, что даже информации о первом инженере, введшим такие функции в свое оборудование, найти не удалось. Первое упоминание и попытка разделения систем контроля времени работы по принципу действия была предпринята в 1958 году, в книге В. Большова «Электронные реле времени».

Показательно, что даже тогда необходимость периодического запуска и отключения оборудования была принято за данность. В книге предлагалось разделить таймеры на часовые, воздушные, электронные и электромагнитные, от вида механизма функционирования.
Реле времени, использовавшиеся в СССР

В современной жизни, отключающие и контролирующие питание оборудования таймеры, а это другое название такого прибора, используются повсеместно, как для управления производственными процессами, так и бытовой электроникой.

Особенно важны реле времени в системах «умного дома», в которых они отмеряют временные промежутки и контролируют те или иные процессы. Самый простой пример – автоматический свет в подъездах жилых домов. Датчик, при обнаружении движения дает сигнал на запуск таймера, который зажигает освещение. Если длительный период нет сигнала от сенсора, срабатывает реле времени и свет гаснет.
Одна из схем подключения реле времени к освещению подъезда

Джамшутим и отдыхаем

Здравствуйте дорогие друзья! Сегодня я хочу показать Вам свой пример электрической схемы подключения реле времени RT-SD и небольшое видео о том, как работает реле времени серии RT-SD для запуска электродвигателя «Звезда-Треугольник» от компании EKFelectrotechnica.

Читать также: Как правильно работать бензопилой видео

Но для начала о самом реле…

Назначение

Реле времени RT-SD предназначено для запуска электродвигателей по схеме «Звезда-Треугольник» с использованием независимой выдержки временипри старте с режима «Звезда» и последующим переходе электродвигателя в режим «Треугольник».

Внешний вид

* На рисунке я забыл указать еще два индикатора (светодиодную индикацию),индикация показывает, в каком состоянии сейчас находиться реле:

«Р» — Реле включено (индикатор светится постоянно);
«R/T» — Отсчет времени до отключения режима «Звезда» (индикатор моргает).

Внимание! Есть еще одно состояние у реле времени RT-SD, оно почему-то не описано в паспорте?

Если моргают оба индикатора «P» и «R/T», это означает, что реле не настроено должным образом. Т.е. регулировки на лицевой панели реле, выставлены некорректно «учтите этот момент», т.к. я сначала подумал, что реле неисправно ))).

Преимущества

Отличительной особенностью реле RT-SD от обычных реле времени или от пневматических реле с задержкой времени, является дополнительная возможность регулировки интервала времени от 1 секунды до 10 минут на задержку выключения режима «Звезда» и возможность регулировки времениот 20мс до 300мс для переключения электродвигателя с режима «Звезда» в режим «Треугольник».

Но и это еще не все! Есть еще одна особенность, которую я хотел бы отметить отдельно: это возможность настроить регулировку времени от 10 до 100% от предустановленного значения установленных настроек при выключении режима «Звезда» и переключения электродвигателя в режим«Треугольник».

Применение

Реле времени RT-SD можно применять не только для запуска электродвигателей по схеме «Звезда-Треугольник», еще его можно с легкостью применять в системе промышленной и бытовой автоматики:

Вентиляционные системы;
Отопительные системы;
Осветительные системы.

Что такое таймеры, реле паузы, задержки

Сразу оговоримся: самодельные автопортреты регулируют задержку от нескольких секунд до 10-15 минут. Есть схемы включения и включения / выключения нагрузки, а также включения в определенное время суток. Но их диапазон задержки и возможности ограничены, отсутствует функция периодической самоактивации по несколько раз и настройки интервалов между такими циклами, как в заводских приборах. Однако возможностей самоделок (в продаже есть и готовые аналогичные простые модули) достаточно для включения вентиляции гаража, освещения в кладовой и подобных не слишком требовательных операций.

Реле времени (таймер, пауза, реле задержки) – это автоматический спусковой механизм, который срабатывает в установленное пользователем время, включая / выключая (замыкая / размыкая контакты) устройства. Таймер чрезвычайно удобен в ситуациях, когда пользователю нужно, чтобы устройство включалось или выключалось в другом месте. К тому же такой узел поможет в обычных бытовых случаях, например, позаботится, когда забудут выключить / включить технику.

Таким образом, временное реле исключит ситуации, когда электроприбор был оставлен включенным, забыл выключить, соответственно, он сгорел или, что еще хуже, вызвал пожар. Активировав таймер, вы можете заниматься своими делами, не беспокоясь о том, что вам придется вернуться в определенное время для ремонта оборудования. Система автоматизирована, установка автоматически отключается по окончании установленного периода пуска.

Где это используется

Многим знакомы щелчки в советских стиральных машинах, когда перед включением / выключением с крупными градуированными циферблатами выставлялась определенная задержка. Это яркий пример этого устройства: например, работа была выставлена на 10-15 минут, барабан на это время вращался, поэтому, когда часы внутри дошли до нуля, стиральная машина выключилась.

Реле времени всегда устанавливаются производителями в микроволновые печи, электрические печи, электрические водонагреватели, автоматический полив. При этом у многих устройств его нет, например, освещения, вентиляции (вытяжки), поэтому можно купить таймер. В простейшем виде он выглядит как небольшой прямоугольный блок с переключателями времени и вилкой для обычной розетки («дневной» таймер розетки), в которую он вставляется. Затем вставляется вилка шнура питания обслуживаемого устройства, время задержки устанавливается элементами управления на корпусе. Также существуют стандартные размеры для позиционирования через линейное соединение (с проводами, кабелями, для панелей), для интеграции в устройства.

Устройство, разновидность, характеристики

Чаще всего таймеры в заводских электроприборах с расцепителями построены на микроконтроллере, который часто также управляет всеми режимами работы автоматизированного устройства, в котором они установлены. Описанное сочетание функций обходится производителю дешевле, так как отпадает необходимость изготовления отдельных микросхем.

Опишем простейшие схемы реле времени с задержкой, только с возможностью включения / выключения и выбора временной паузы в коротком интервале (до 15–20 мин.):

для низковольтного питания (5-14 В) – на транзисторах;
на диодах – для питания напрямую от сети 220 Вольт;
на микросхемах (NE555, TL431).

Есть специальные заводские модули, купить их можно на интернет-сайтах (Алиэкспресс, аналогичные и специализированные ресурсы), на радиорынках, в специальных магазинах. Полностью ручные изделия создаются по аналогичным схемам, в основном для простых задач: элементарное отключение / спаривание контактов в определенный заданный момент времени, при этом интервал задержки сокращается с секунд до 15-20 минут.

Бистабильные реле для освещения дома

Автоматика управления электроприборами, разнообразной техникой и освещением создает дополнительный комфорт потребителю на любых объектах недвижимости. Многие из нас, кто интересуется электротехникой наверняка слышали о такой продукции, как маршевые или проходные выключатели.

С помощью этих простых коммутирующих устройств можно реализовать схему управления бытовыми приборами, в том числе и освещением, из нескольких разных мест, используя в качестве элементов управления кнопки вместо выключателей. Такой подход удобен для организации освещения в больших помещения, где существует необходимость включения/выключения осветительных приборов из различных точек месторасположения человека.

Но ознакомившись со схемой электропроводки с использованием проходных выключателей, даже у оптимистически настроенных потребителей опустятся руки. Она довольно сложна и имеет множество соединений на каждую распредкоробку. Есть ли вариант попроще? Конечно, есть. Подключение импульсного реле для управления освещением или электроприборами из разных точек — это простое решение данной задачи. Такой тип реле позволяет управлять освещением по одному проводу.

В этой статье мы расскажем о том, что такое импульсное реле, как оно работает, а также рассмотрим схему подключения импульсного реле и можно ли изготовить его собственными руками.

Тестирование реле

Электронные аппараты работают на основе цифровых импульсов. Современные устройства имеют высокопроизводительные микропроцессоры. Обычно РВ расчитано на коммутацию индуктивных или неиндуктивных нагрузок. Для настройки прибора цифрового типа потребуется ввести нужные параметры времени, используя функциональные клавиши. Возможность широкой настройки позволяет выставлять не только секунды, но и дни недели.

Цель тестирования – разобраться с конструкцией и принципом действия реле времени. Проверка прибора при новом включении производится в следующей последовательности.

Внешний осмотр и проверка механической части.
Проверка действия искрогасительного контура.
Тестирование выпрямительного устройства.
Определение сопротивления току цепи обмотки.
Проверка напряжения при срабатывании и возврате.
Контроль времени срабатывания.

Тестирование основных параметров проводится с помощью специального устройства. При осмотре механической части выявляют коррозию, загрязнения. Проверяют ход и балансировку подвижных частей, состояние осей и пружин, затяжку винтов и осевой люфт.

Важным моментом является проверка прочности изоляции. Напряжением поочередно воздействуют на все цоколи и зажимы. Изоляция должна выдерживать напряжение 1000 В при частоте переменного тока 50 герц.

Заключение

Реле времени — это удобное и эффективное устройство, которое позволяет автоматизировать управление электрическими устройствами. Оно может быть использовано для управления освещением, системами отопления и кондиционирования воздуха, насосами и другими устройствами. Настройка реле времени производится путем программирования логики встроенного микроконтроллера, а использование реле времени предоставляет несколько преимуществ, включая экономию электроэнергии и повышение безопасности и надежности работы электрических устройств.

Электронные программируемые реле времени с задержкой включения и выключения
