Ливневка своими руками
Монтаж ливневой канализации можно выполнять самостоятельно или с привлечением квалифицированных специалистов. Вызов мастера сохранит время и физические силы, ведь необходимо провести приличный объем земляных работ. Однако ливневая канализация своими руками поможет сэкономить финансы, которые никогда не бывают лишними, а сложного ничего в монтажных работах нет. Низкий уровень закладки трубопровода – еще одна резонная причина произвести монтаж ливневой канализации самостоятельно.
Строительство ливневой канализации можно условно разделить на несколько этапов. Ключевыми из них являются:
- Проведение предварительного расчета и нанесение схемы расположения всех элементов системы.
- Выкапывание траншей.
- Монтаж трубопровода.
Обустройство ливневой канализации
Подготовительные работы или с чего начать?
Главная задача водостока — отвод воды с крыши дома. Для нормальной работоспособности системы важна её пропускная способность, поэтому первым пунктом расчета водостока является выбор типа системы, а также диаметра труб, желобов.
Как правило, в небольших частных домах используется наружная система 120х90, где 120 — диаметр желоба, 90 — водоотводящих труб.
Для больших коттеджей и домов, предпочтительнее использовать систему 150х100. Её пропускной способности достаточно для того, чтобы нормально функционировать даже в сильный ливень.

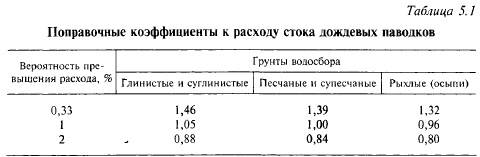

Существуют формулы точного расчета объема дождевых вод в зависимости от площади крыши, региона, интенсивности осадков, но обычным гражданам вникать в такие тонкости необязательно.
Достаточно знать общую площадь крыши, спланировать расположение сливных труб и, основываясь на эти данные, выбрать диаметр элементов водостока.
Исходные данные
Для правильного расчета и выбора водосточной системы необходимо:
Измерить высоту дома. Замер производится при помощи строительной рулетки. Измеряется расстояние от отмостки (земли) до края карниза.
Измерить длину карниза со всех сторон крыши
Важно знать длину каждого ската, так как от этого зависит точность расчетов необходимого количества элементов конструкции. Рассчитать общую площадь кровли
Основываясь на полученные данные можно оптимально подобрать систему водоотведения
Рассчитать общую площадь кровли. Основываясь на полученные данные можно оптимально подобрать систему водоотведения.
Посчитать количество наружных и внутренних углов крыши.
Важно: если крыша вашего дома имеет сложную конструкцию с большим количеством углов, то для правильного расчета элементов водостока лучше воспользоваться онлайн-калькуляторами от компании производителя системы.
Расчетная площадь сбора желобов в зависимости от диаметра и расположения сливных труб.
Желоб диаметром 110 мм при установке сливной трубы по центру ската способен обслуживать до 177 м2. Желоб аналогичного диаметра при сливной трубе, установленной по одному краю ската, обслуживает до 89 м2. Желоб диаметром 120 мм, способен принимать воду с площади 238 м2, а 150-й с 380 м2.
Установив сливную трубу по одному краю ската с желобом 120 мм, можно обеспечить отвод воды с кровли площадью 118 м2, а 150-й в аналогичных условиях справиться с обслуживанием кровли площадью до 190 м2.
Площадь водосбора сливных труб в зависимости от расположения.
Труба диаметром 70 мм, при установке по центру ската обслуживает до 217 м2 кровли.
Установив такую по одному краю, можно обеспечить водоотведение с площади до 149 квадратов. 90-я труба при центральном расположении способна собирать воду с 355, а 110 с 620 метров квадратных.
Сместив 90-ю и 110-ю трубу на один край ската, площадь водосбора снизиться и составит 245 и 423 м2 соответственно.
Очевидно, что установка отводов по центру ската выгоднее, т.к. при одинаковом диаметре труб, пропускная способность системы значительно выше.
Согласно рекомендациям, для нормального функционирования
системы, одна сливная секция должна обслуживать не более 12 погонных метров водостока. Если длина водостока на одной стороне дома превышает 12 метров, то нужно устанавливать две или более, в зависимости от общей длины.
Зачем нужен уклон двора для отвода дождевой воды
Уклон двора для отвода дождевой воды является неотъемлемым элементом правильной организации водоотведения на территории вашего участка. Он позволяет регулировать и направлять потоки дождевой воды таким образом, чтобы предотвратить образование луж и застой воды.
Правильно спроектированный уклон позволяет свести к минимуму риск проникновения влаги в подвальное помещение или фундамент здания. Оптимальный уклон позволяет дождевой воде максимально быстро стекать со скатов крыши и поверхностей двора, предотвращая возникновение проблем с влажностью и гниением строительных конструкций.
Помимо этого, уклон двора для отвода дождевой воды помогает предотвратить затопление территории и улучшить условия эксплуатации дворовых покрытий. Благодаря правильному уклону, убирается вероятность образования луж и грязи, что делает двор более комфортным для жителей и уменьшает риск травматических ситуаций, связанных с скользкими поверхностями.
Какой должна быть глубина ливневой канализации
Не удивительно, что этот вопрос не имеет единогласных ответов, так как ст. 4.8 СНиП – 2.04.03-85 несет скорее рекомендательную функцию.
Эта статья дает совет в том, что определение глубины монтажа труб должно зависеть от опыта сервиса канализационных сетей на определенной территории.
Если эти величины установить трудно, то можно воспользоваться специально заготовленными данными:
- Для труб менее DN 500 глубина залегания – не менее 300 мм от поверхности земли.
- Для труб, диаметр которых больше, данный параметр должен увеличивается до 500 мм.
Вне зависимости от ситуации, промежуток от верхней части конца трубы до уровня земли, спроектированного заранее, должен быть не менее 700 мм.
Типы водостока
Цены на водостоки
Водостоки
Со скатных крыш водосток может быть организован тремя способами:
- неорганизованный, когда вода естественным путем стекает с кровли под действием силы тяжести, попадая на стены и заливая отмостку;
- организованный внутренний, когда система водоотведения с кровли находится внутри строения;
- организованный наружный, состоящий из труб, желобов и воронок, расположенных на внешней стороне здания.
Организованный водосток схематично
Конструкция внутреннего водостока
На кровлях, имеющих скаты, могут обустраиваться водостоки неорганизованные и наружные организованные. Притом первые используются все реже – строители отдают предпочтение вторым, несмотря на необходимость дополнительных вложений в строительство и проведение определенного ряда работ.
Детали водосточной системы серийного производства
Ранее в России часто системы водоотведения с крыш не было – просто выносы кровли делались побольше и вода стекала по ним на землю. Вернее, это называлось как раз неорганизованным водостоком. Но в этом случае к фундаменту строения предъявлялись особые требования, а окружающее пространство вокруг дома имело хорошую гидроизоляцию. Такой метод до сих пор актуален и применяется, но все-таки обычно обустраивается только в регионах с минимальным количеством осадков (не более 300 мм в год). Все возможные условия его обустройства можно найти и прочитать в СНиП 31-06-2009.
Такой водоотвод может использоваться в случае, если высота строения не превышает 5 этажей, а сама крыша должна иметь один скат, уклон которого направлен во двор внутри приусадебного участка. При этом кровля должна быть оснащена козырьком, который выходит за крышу не менее чем на 60 см. Также под таким водостоком не должно располагаться никаких путей передвижения транспорта или человека. Единственное достоинство такого водостока – нет необходимости вкладываться в работы по водоотведению с крыш.
Пример неорганизованного водостока
Неорганизованный водосток не обеспечивает защиты фундамента, он, скорее, снизит его несущую способность. Также со временем он станет причиной разрушения и отделки стен, и цоколя.
Оптимальный вариант организации водостока со скатных крыш – это наружный водоотвод. Благодаря ему вода будет находиться только снаружи здания, собираясь на крыше, стекать только в определенное место. А сам по себе такой водосток прост в монтаже и не потребует особых затрат.
Пластиковый водосток. Мастер-класс (часть 1)
Пластиковый водосток. Мастер-класс (часть 2)
Водосточная воронка для плоской крыши. На скатных крышах внутренний водосток практически не встречается
Глубина погружения трубопроводов
Специфическая особенность
ливневых сетей — глубина
заложения ливневой канализации. Система работает неравномерно, только во
время сильных осадков или активного таяния снега. Все остальное время
внутренний объем трубопроводов пуст. Поэтому глубина заложения труб может быть небольшой. В
холодное время года воды в них нет, замерзать нечему. Такая особенность
облегчает строительство ливневых сетей, снижает объем земляных работ.
Единственной задача, возникающая при создании ливневки — обеспечить хотя
бы минимальный уклон
ливневой канализации. Как правило, именно его величина становится
основным условием
погружения трубопроводов в грунт
Для его определения в СП имеется
соответствующая таблица.
Помимо уклона, необходимо
также обращать внимание на пути прокладки сетей. Рекомендуется размещать их в отдалении от
автодорог и прочих нагруженных участков
Механические нагрузки способны
разрушить трубы, поэтому придется закапывать их на большую глубину. Нормативный
документ, которым регулируется глубина заложения ливневой канализации, СНИП, допускает
достаточно широкие пределы погружения систем в грунт. Они определяются разными
факторами, преимущественно технического
характера.
Назначение уклона для стока дождевой воды
Крыша каждого здания обязательно оборудуется водостоком, который обеспечивает своевременное удаление осадков и их отведение в ливневую канализацию. Присутствие на кровле желобов и системы трубопроводов предотвращает намокание фасада и фундамента. В результате данные конструктивные элементы служат дольше и сохраняют свои эксплуатационные качества.
Грамотно организованный отвод воды помогает сэкономить на ремонтно-восстановительных работах. Сток осадков произойдет эффективно при наличии правильного уклона водосборных желобов и системы в целом. Это объясняется следующими причинами:
- При отсутствии должного уклона небольшие желоба не смогут эффективно выполнять свою работу. Вода будет постоянно переходить через борта, что приведет к ухудшению работы системы.
- Слишком крутой угол слива сделает неэффективными водосточные воронки и трубы. Они не смогут справиться со стремительным потоком воды, который исходит от желобов.
- Неправильно выбранный уклон приведет к накоплению в системе листвы и грязи. Такой водосток требует частой очистки и может периодически выходить из строя.
Из чего состоит ВС?
Водосток – это не самостоятельный элемент. Он состоит из множества составляющих
Чтобы система работала слаженно, важно соблюдать четкую последовательность во время монтажа конструкции. Не менее важно и то, какой уклон у водостока

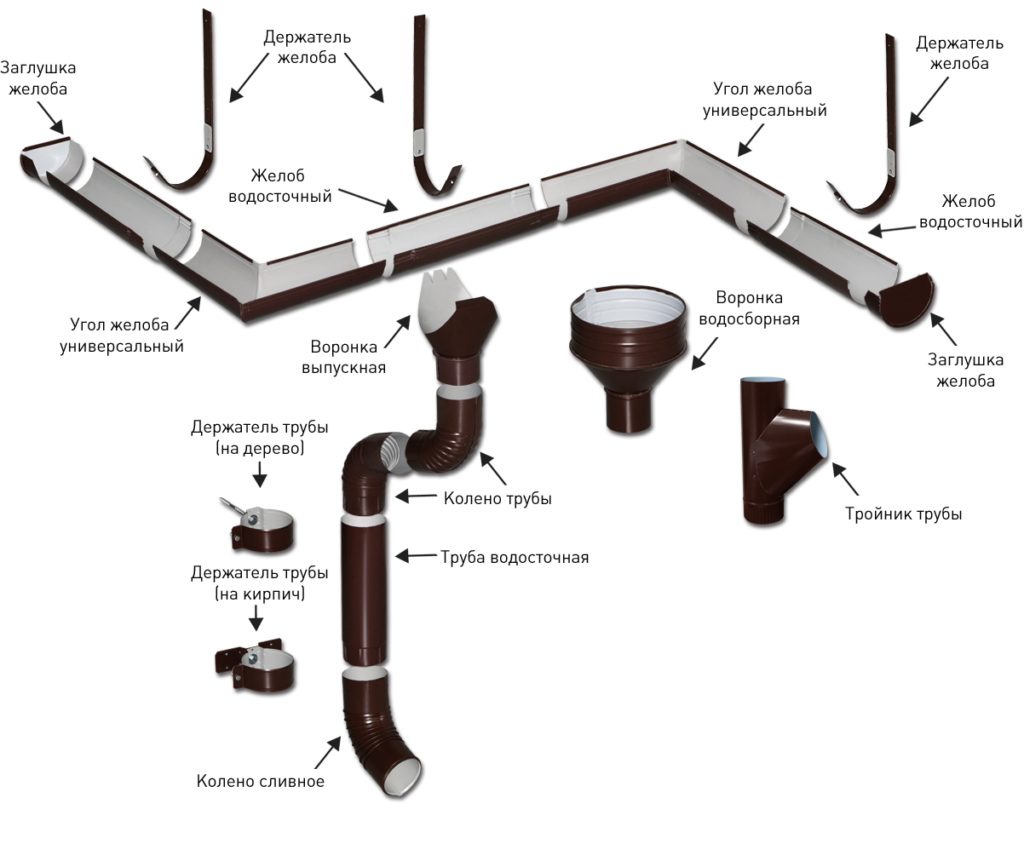

Комплектация, как правило, состоит из следующих элементов.
Воронка для приема воды. Эта часть системы занимается сбором воды и направляет её в трубу. Она соединяется с водостоком и желобом.
Желоб. Элемент находится сверху и закрепляется в горизонтальной плоскости. Его функция заключается в сборе воды и отправлению её в трубу.
Труба. Нужна для отвода вод. Крепится вертикально и состоит из нескольких составных частей. Труба собирается из более мелких деталей (крепежей, звеньев и т.п.).
Держатель желоба. Его функция заключается в фиксации элемента. А еще помогает регулировать уклон желоба водостока. Этот параметр подбирается в зависимости от размера желоба. Элемент может иметь разный диаметр и длину. Устанавливается держатель через каждые полметра.
Листоуловитель. Данная решетка защищает водосток от забивания крупным мусором (в том числе ветками или листьями). Этот элемент очень важен, т.к. предотвращает преждевременное забивание водосточной системы.
Сливное колено. Конечная часть сливной трубы. Через него наружу выводится вода.
Заглушка. Часть конструкции, отвечающая за закрытие желоба с торца, чтобы вода туда не вытекала. Кроме этого, данный элемент придает жесткости желобу. Выпускаются универсальные, левосторонние или правосторонние. Бывают прямоугольными или полукруглыми.
Тройник. Элемент водостока, позволяющий сделать разветвление в нужном месте.
Хомут. Крепежная часть конструкции, которая фиксирует трубу к стене. Хомут не допускает вертикальных отклонений. В зависимости от фасада, нужно иметь специальные кольца для крепления с помощью заклепок.
Муфта. Данная деталь необходима для соединения элементов водосточной системы в цельную конструкцию. Может использоваться для увеличения длины нужной трубы.
Обвод. Этот элемент предназначен для поворота трубы, если она будет проходить мимо выступов.
Все вышеупомянутые части водосточной системы необходимы к покупке, если вы планируете самостоятельную установку. Теперь перейдем непосредственно к монтажу. Кстати, вы также узнаете сегодня, какой нужен уклон водостока на метр.
Что такое ливневая канализация
Ливневая канализация
представляет собой разветвленную инженерную систему, обеспечивающую отведение
дождевых или талых стоков. Назначение сети отличается от бытовых систем отсутствием крупных органических
включений. Однако, в сточной воде присутствует большое количество ила, песка и
прочих твердых частиц. Такая специфика требует создания ревизионных устройств,
позволяющих извлекать скопившиеся наслоения. В противном случае возникнут
засоры, которые не дадут сети нормально работать.
Дождевая
канализация в большинстве случаев представляет собой самотечную систему. Это
означает, что для самостоятельного перемещения сточных вод требуется обеспечить
определенный угол
наклона лотков или трубопроводов.
Уклон ливневой канализации
зависит от размеров проводящих каналов и определяется требованиями СНиП.
В состав дренажной сети входят:
- наружные каналы (лотки, желоба);
- фильтры-пескоулавливатели;
- смотровые и дождевые колодцы;
- коллекторы;
- канализационные трубы.
Каждый из этих элементов может функционировать только в составе общей системы. Для отсечки крупных предметов (веток, обломков и прочего мусора) используются решетки. Оставлять приемные элементы без них нельзя — они быстро станут основой для плотного засора из ила и песка, очищать который крайне сложно.
Расчет необходимого уклона
Для определения оптимального уклона необходимо учесть несколько факторов:
- Тип поверхности кровли. Уклон зависит от поверхности кровли и ее материала. Например, для кровель из металлочерепицы рекомендуется уклон в 2-5 градусов, а для крыши из гибкой черепицы – 5-15 градусов.
- Площадь и объем стока. Уклон должен быть достаточным для эффективного отвода всей воды, которая может накопиться на кровле. Для расчета необходимо учитывать площадь кровли и количество осадков в данной местности.
- Длина желоба. Критическим фактором является длина водосточного желоба. Чем длиннее желоб, тем больше необходим уклон для обеспечения нормального отвода воды.
Расчет оптимального уклона можно выполнить с помощью специальных онлайн-калькуляторов или обратившись к специалистам
Важно учесть все вышеуказанные факторы, чтобы обеспечить надежное и эффективное функционирование системы водостока
Какие еще есть требования
Даже если соблюсти нормы уклона плоской кровли, водосток может быть нарушен другими проблемами.
Так, при обустройстве кровельного покрытия необходимо исключить впадины и выпуклости — как
вдоль, так и поперек уклона поверхности. Допустимы
только неровности размером до 5-10 мм.
Еще одним важным условием является продуманная система водоотведения. Следует грамотно просчитать
количество воронок и их расположение на крыше. При этом может быть реализован уклон плоской
кровли с:
- внутренним водостоком — когда воронки принимают воду и отводят ее в систему
канализации внутри здания; - внешним водостоком — вода выводится за пределы здания через парапетные воронки и
наружные водостоки.
Также на крыше устраиваются водоразделы (ендовы, коньки). В водосточную кровельную систему могут
входить и другие компоненты: карнизные свесы, желоба и т. д. Иногда комбинируются обычные
кровельные и парапетные воронки-водоприемники.
Правила монтажа коллектора
При обустройстве сети труб или лотков ливневой канализации необходимо соблюдать некоторые правила
- Так, устройство коммуникации требует не только настила песчано-гравиевой подушки в траншее, но и заливку бетонного раствора для надежной фиксации коллектора.
- Вся система при устройстве должна быть оснащена специальными пескоуловителями, которые будут очищать воду от мелкого мусора и предотвращать заиливание всей сети. Такие резервуары монтируются на участке входа воды из дождеприёмников или желобов в общую канализационную трубу.
Важно: корзины пескоуловителей требуют регулярной очистки. При наличии извилистой коммуникации на всех поворотах стоит расположить ревизионные колодцы. Они, кстати, могут сыграть и роль пескоуловителей
Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца
Они, кстати, могут сыграть и роль пескоуловителей. Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца
При наличии извилистой коммуникации на всех поворотах стоит расположить ревизионные колодцы. Они, кстати, могут сыграть и роль пескоуловителей. Если же производится сооружение прямолинейной сети длиной более 10 метров, то на каждом отрезке 10 м также производится устройство ревизионного колодца.
https://youtube.com/watch?v=mYqthJUxyLc
Классификация ливневой канализации
Системы классифицируют на основе способа отведения воды и типа конструкции.
Виды систем по способу отвода вод
С учетом этого параметра выделяют такие типы ливневой канализации:
Смешанная система ливневой канализации.
- Закрытые. Отличаются самым сложным строением. При неправильном выполнении гидравлического расчета система функционировать не будет. Вода попадает в лотки и дождеприемники, после чего перемещается по ряду каналов. Попадая в самотеки, жидкость направляется в коллектор и выводится за пределы участка. Монтаж таких сооружений целесообразен на центральных городских улицах.
- Открытые. Осадки попадают в лотки, расположенные под уклоном, направленным к коллектору. Лотки защищают решетками.
- Смешанные. Система сочетает компоненты 2 типов, что снижает затраты на устройство канализации. Водоотводящие каналы формируются из труб сечением 10-15 см.
Виды по типу водоотводов
Существует 2 типа дренажа:
- Линейный. Дождеприемники такого типа монтируются для сбора осадков с больших территорий, например автомобильных стоянок или дорог.
- Точечный. Небольшие дождеприемники объединяют трубами. Элементы размещают на проблемных участках.
Линейные канализационные системы представляют собой несколько канавок, по которым осуществляется отвод дождевых вод с земельного участка.
Ремонт канализационных колодцев
Если обустроена ливневая канализационная система, то, несомненно, необходимо задумываться и о ремонте колодцев. Это касается не только экстренных случаев, но и систематического обслуживания и периодического планового ремонта. Если это не выполнять, то в процессе эксплуатации все приведет к следующим неприятным последствиям:
- Проседанию колодца в грунт;
- Разрушению кирпичной кладки и асфальтового покрытия по периметру;
- Разрушению смотрового колодца и лотка.
И это еще далеко не все неблагоприятные последствия халатного отношения. Чтобы избежать этого следует вовремя выполнять следующие действия:
- Проводить регулярный технический осмотр и обслуживание. Это включает в себя удаление грязи и мусора со дна колодцев, что помогает предотвратить возможность засорения всей системы. Чистить колодцы можно самостоятельно, используя шланг и дренажный насос, который будет подавать чистую воду.
- Выполнять капитальную очистку и ремонт не реже 10 лет. Она включает в себя диагностику системы и промывку с целью удаления образовавшихся отложений.
Только правильная эксплуатация и своевременно выполненные ремонтные работы способны продлить срок эксплуатации всей системы до пятидесяти лет. Хотя это не придел. Такой срок обговаривается из-за того что в данный период происходит изнашивание полимерных материалов, но несмотря на это работоспособность системы сохраняется еще около двадцати лет.
Величина минимального уклона ливневой канализации по СНиП
Перед устройством ливневки обязательно осуществляется точный расчет. Это необходимо для того, чтобы составить точную схему прокладки трубопровода, а также определить, в каком количестве требуется материал.
Минимальный уклон ливневой канализации по СНиП
Итак, минимальный уклон ливневой канализации СНиП зависит от диаметра прокладываемых труб.
Есть специальная таблица, в которой прописаны величины уклона для труб разного сечения, так же вы можете воспользоваться онлайн-калькулятором для расчета уклона канализации.
Если взять усредненные значения, то можно определить, что:
- труба DN 110 должна идти с уклоном где-то 20 мм на 1 м;
- DN 150 — это значение уменьшается до 8-10 мм;
- DN 200 — необходимый уклон составляет 7 мм на каждый погонный метр.
Глубина заложения ливневой канализации, согласно СНиП
Глубина заложения ливневой канализационной системы также прописана СНиПом, но это больше похоже на рекомендации.
Глубина залегания определяется в зависимости от климатических условий конкретного региона.
Например, сбор труб меньше DN 500 осуществляется на глубине не менее 300 мм от уровня промерзания грунта. Чем больше диаметр, тем глубже укладываются трубы.

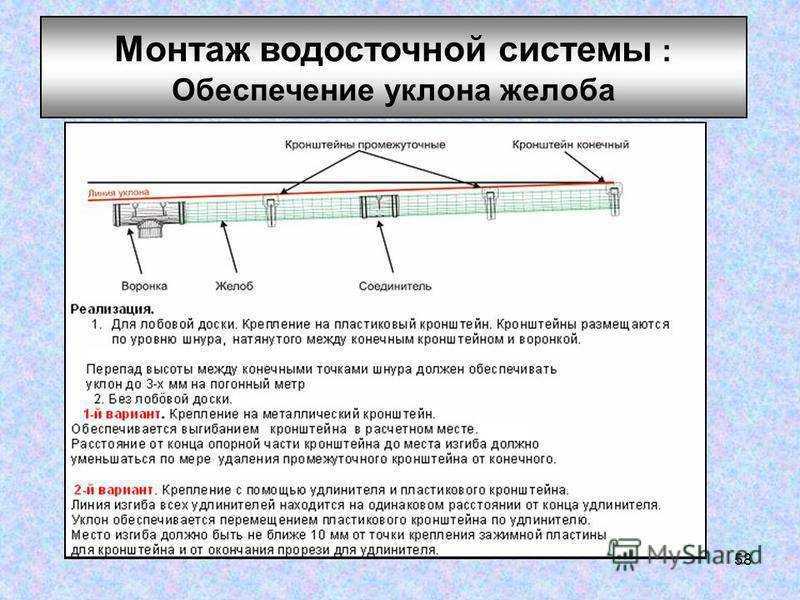

Установка кронштейнов водосточной системы
Если вы уже рассчитали уклон водосточной системы, подобрали необходимые материалы и сделали разметку, можно приступать к монтажу крепежных элементов – кронштейнов. Сперва устанавливаются первый (в самой высокой точке системы) и последний крюки. После этого можно свободно монтировать промежуточные кронштейны, прикрепляя их строго в отмеченных ранее местах.
Расстояние между крепежными крюками зависит исключительно из материалов, из которых выполняются элементы системы водоотведения. К примеру, для пластиковых изделий шаг кронштейнов должен быть не более 60 сантиметров, а для металлических – не более полутора метров.
Каким должен быть минимальный уклон
При проектировании важно предусмотреть хотя бы минимальный уклон плоской кровли. Это такое
значение, при котором обеспечивается нормальное водоотведение с крыши естественным образом
Обычно уклон плоской кровли указывают в процентах и градусах. В СНиПах, которые обязаны соблюдать
строители, приводятся следующие рекомендации:
- Минимальный уклон плоской кровли в процентах — 1,5%.
- Минимально допустимый уклон в градусах — 1 градус.
Уклон на плоской кровле в 1,5% означает, что перепад высоты должен составлять 15 мм на каждый 1
погонный метр поверхности. Обустраивать кровельное покрытие следует с учетом этого требования.
Угол плоской кровли в 1 градус для человека неразличим
То есть, наблюдателю крыша кажется
горизонтальной — а это важно с точки зрения эстетической привлекательности здания. В то же
время, обеспечивается полноценный водосток
Если же ошибиться или сознательно сделать уклон для плоской кровли меньше положенного — с
отводом дождевой и талой воды с поверхности крыши будут проблемы, со всеми неприятными
последствиями.
