Обустройство механической вентсистемы
Ее главное преимущество в независимости от природных факторов. Основных недостатков два: зависимость от электроэнергии; достаточно высокая стоимость. Приток воздуха и удаление отработанного воздушного объема выполняют центробежные вентиляторы.
В автомобильных боксах устанавливаются следующие системы механической вентиляции:
- Модульные. Приточно-вытяжной комплекс собирается из нескольких самостоятельных блоков, обеспечивающих закачку и подготовку приточного воздуха, а также отвод загрязненной атмосферы. Такие модули работают независимо, для их совместной работы необходимы управляющие датчики.
- Моноблочные. Каждый такой блок является завершенным устройством механической вентиляции, он отвечает за приточку и вытяжку одновременно. Среди моноблочных вентиляционных устройств экономичными считаются модели, снабженные рекуперационными пластинами. Рекуперация позволяет минимизировать энергозатраты на обогрев приточного воздуха.
Моноблочную механическую вентиляцию проще установить, подготовив единственное отверстие в стене гаража. Однако снабжающий воздухом комплекс, укомплектованный из необходимых модулей, является более производительным.
Возможность построения комплекса с требуемыми “воздушными” характеристиками – преимущество модульного приточно-вытяжного комплекса (+)

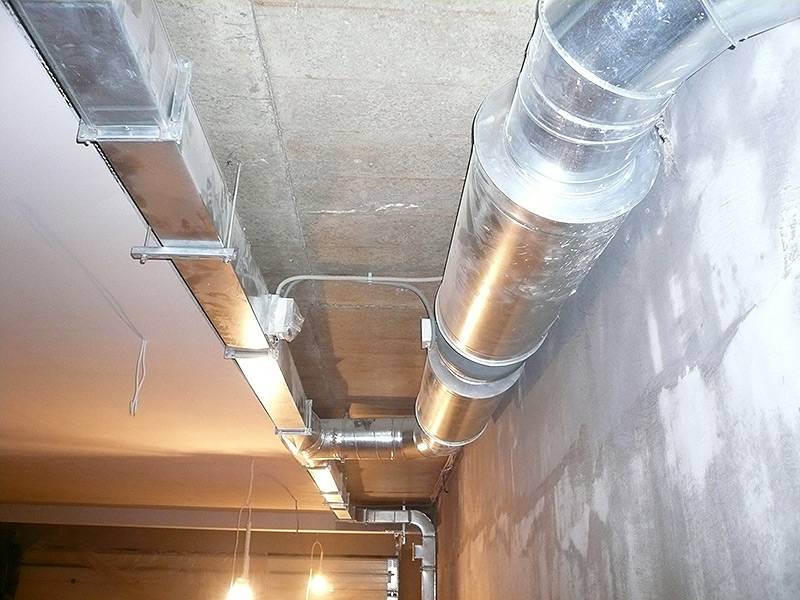

Свежий воздух перед поступлением в воздуховоды фильтруется и, в холодный сезон, нагревается. Его подача в помещение гаража ведется по воздушным каналам через забранные решетками отверстия, проделанные в полу или в стенах практически вровень с полом, а также в стенках смотровой ямы.
Забор отработанного воздуха происходит через вытяжную трубу, в канал которой установлен вентилятор достаточной мощности.
Что понадобится для монтажа вентиляции
Принудительные системы сложные в расчетах и монтаже. Оборудование дорого стоит, больше актуально для станций технического обслуживания и элитных гаражей с несколькими машинами. Своими руками проще собрать естественную вентиляцию.
Из материалов потребуется:
- ПВХ канализационная труба;
- фасонные элементы: тройники, колена, заглушки;
- хомуты для крепления труб к стене и потолку.
Из инструмента потребуется:
- перфоратор с функцией сверления;
- сверла по бетону, металлу, алмазная коронка для вырезания отверстия в железобетоне;
- рулетка, карандаш или маркер;
- герметик или монтажная пена;
- ножовка по металлу или болгарка для резки труб.
Стояки вытяжки можете поставить из металлической или асбестоцементной трубы. Однако работать с ними тяжело, сложно подключать повороты и ответвления каналов. Металлическая труба коррозирует от влаги. Канал быстро забивается ржавчиной, которую чаще придется удалять.
Из всех вариантов отдайте предпочтение ПВХ трубам. Пластик легкий, не коррозирует, несложно режется на куски ножовкой по металлу.
Если предпочтение отдали комбинированной схеме, дополнительно к материалам приобретите вентилятор. Понадобятся анкерные крепления, медный провод для прокладки проводки, автомат с защитой или обычный выключатель.

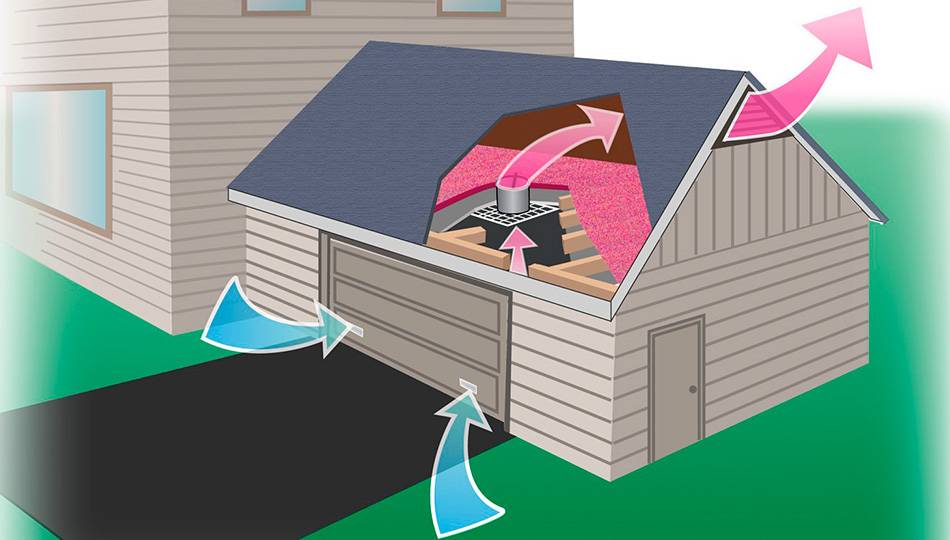

Движение воздушных масс
Технология монтажа комбинированной вентиляции
У механической вентиляции существует хорошая альтернатива — это комбинированная система вентиляции гаража. Совмещая в себе (достаточно удачно) естественную систему воздухообмена и механическую (принудительную) вентиляцию, комбинированная система циркуляции воздуха отличается по определенным моментам.
| Естественная вентиляция | Принудительная вентиляция | Комбинированная вентиляция |
| Приток и вытяжка воздушных масс в гараже находится в зависимости от погоды | Стабилизирует приток и вытяжку воздуха вне зависимости от погоды | Стабилизирует приток и вытяжку воздуха вне зависимости от погоды |
| Строгое соблюдение схемы расположения вентканалов | Каналы размещают как удобно, а не по одной определенной схеме (исключение: каналы нельзя располагать напротив друг друга) | Каналы размещают как удобно, а не по одной определенной схеме (исключение: каналы нельзя располагать напротив друг друга) |
| Энергонезависимая | Полностью зависит от подачи электричества | На половину зависит от подачи электричества |
В комбинированной вентиляционной системе при расчете диаметра вентканалов действует тот же принцип, что и при естественной вентиляции гаража, то есть, сколько воздуха входит, столько должно выйти. Если монтаж комбинированной вентиляции проводится самостоятельно, то, выбирая встраиваемый вентилятор на вытяжку в гараж, необходимо рассчитать его производительность, и при покупке посмотреть в прилагаемых документах соответствие показателей, не забывая, что приток свежего воздуха должен соответствовать или быть выше нормы (180 л/ч).
Вариант самостоятельного расчета мощности в зависимости от объема вентилируемого помещения: воздух желательно сменять от пяти до семи раз в час. Значит, умножим объем гаража на кратность смены воздуха. Пример: объем гаража равен 54 м3. Умножаем на 5, получается 270 м2. Эта цифра и есть рекомендованная производительность вытяжного вентилятора.
Устанавливая комбинированную вентиляцию в гараже можно быть уверенным в ее эффективной работе в любое время года. При этом один вентилятор потребляет меньше энергии, чем несколько.
Выбор, какая система вентиляции гаража подойдет в каждом конкретном случае, решают сами автовладельцы. Они должны знать, что если существуют нижние уровни в гараже (смотровая яма, технический подвал, погреб), то необходимо разобраться в особенностях проектирования и монтажа вентиляции и этих построек.
Вентиляция в гараже своими руками: как обустроить
Чтобы качественно смонтировать качественную систему циркуляции воздуха в помещении надо подготовить инструменты и материалы, тщательно изучить пошаговый алгоритм монтажа и соблюдать предписания строительных нормативов.
Требования СНИП
По российским нормативам приток воздуха в гаражное помещение не должен быть меньше 180 л/ в час. Не стоит думать, что это завышенный показатель. В странах Евросоюза требования в 2 раза жестче, а воздухообмен должен быть равен или превышать 360 литров в час. Именно такие объемы свежего воздуха нивелируют негативное воздействие токсичных веществ на организм. Этот факт не стоит игнорировать. Увеличение уровня СО2 в помещении всего на 0,2% способно привести к обмороку и последующей остановке дыхания, поэтому становится понятно, что рациональное обустройство вентиляционной системы является не роскошью, а необходимой опцией.
Инструмент, необходимый для монтажа вентиляционных систем
Приступая к работе, заранее приготовьте необходимые материалы, комплектующие и инструменты:
- Дрель (шуруповерт);
- Перфоратор ( для бетонных или кирпичных конструкций);
- Шлицевая или крестовая отвертка;
- Уровень;
- Рулетка;
- Дюбеля, шурупы;
- Вентиляционные трубы;
- Вентилятор;
- Герметик;

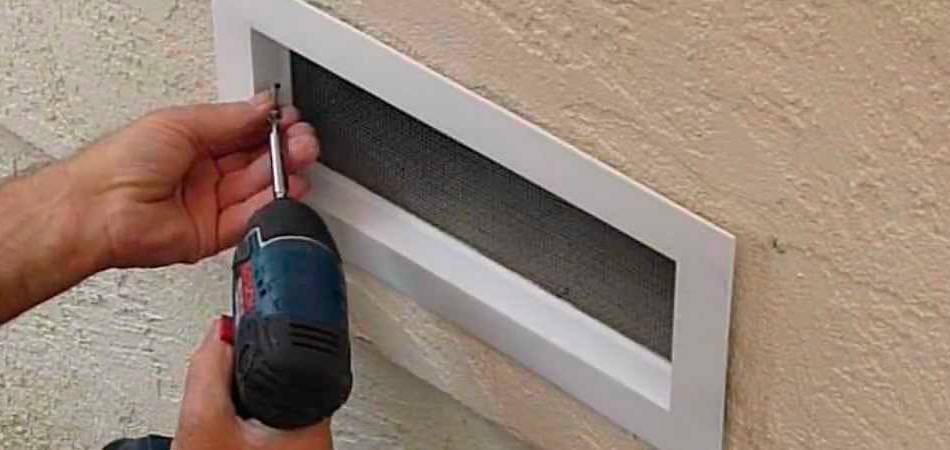

- Защитные сетки;
- Защитные грибки;
- Провод;
- Герметик.
Зачем нужна вентиляция
100%-ная уверенность, а скорей даже заблуждение многих автолюбителей в том, что помещение гаража не нуждается в проветривании, легко опровергаема следующими негативными последствиями:
- В гаражном помещении рождается токсичная среда, которая может негативно воздействовать на ваше здоровье. Если вентиляционная система в гараже отсутствует, то внутри будет атмосфера, которая вызывает вялость, мигрень, а в некоторых случаях даже интоксикацию. Даже вам будет казаться, что ничего этого нет, значит, концентрация токсинов не высока, но со временем показатель увеличится и даст о себе знать.
- Разрушающее воздействие на детали авто оказывает сырость. Она может испортить и электронное оборудование. Помимо этого, переизбыток влаги наносит непоправимый урон не только машине, но и стенам, деревянным опорам и другим элементам конструкции (часто на них образовывается грибок).
Даже если оборудовать простейшую систему естественной вентиляции в гараже, вы сможете уберечь себя и имущество от негативных факторов. К слову, по СНиПу 21-02-99 любая постройка хозяйственного назначения должна иметь хотя бы минимальные коммуникации.
Если вас это заинтересовало, то в европейских требованиях вы найдете, что воздухообмен и его периодичность в гараже должна быть не меньше 7-10 раз/день. Отметим и то, что вентиляция, которая сможет обеспечить хороший воздухообмен и обдувать авто, должна быть установлена и в одноэтажной, и в двухэтажной постройке. Второй случай представляет собой объект с мастерской, которая находится, как правило, на втором этаже. Сюда еще можно отнести такие гаражи, которые оснащены смотровой ямой. Одним словом, все помещения, которые находятся в гараже, должны отлично проветриваться.
Кроме этого, обязательно нужна автономная вентиляция помещения погреба (если такой есть), так как он изолирован, а значит, воздушные массы в нем не циркулируют, как положено для устранения избыточной влажности и неприятного запаха.
Это интересно: Как подшить карниз крыши своими руками: рассмотрим детально
Какой может быть вентиляция гаража? Вид вентиляции
Как известно, видов систем вентиляции есть три: естественная, принудительная и комбинированная. Самой простой и поэтому широко распространенной является естественная вентиляция, которая обеспечивает воздухообмен в помещении за счет разницы между температурами снаружи и внутри постройки. Для обустройства такой системы нужно минимум материалов, денежных затрат и усилий. Но естественная вентиляция не всегда может в полном объеме обеспечить очистку воздуха, и тогда нужно использовать либо комбинированную, либо принудительную систему
Обратите внимание, что при наличии в гараже смотровой ямы или подземного помещения (погреба, склада и т.д.) необходимо обеспечивать вентиляцию и в них
Выбор типа вентиляции и разработку ее схемы нужно делать еще при проектировании гаража. На его чертежах отмечаются места установки приточных и вытяжных труб в виде вентиляционных отверстий в фундаменте, цоколе или на стенах. Подземные помещения тоже должны иметь вентиляционные отверстия для обеспечения воздухообмена. Объем воздуха, который должен поступать и удаляться из помещений, зависит от площади гаража, его высоты, количества машин, которые в нем хранятся, а также от их мощности и типов двигателей. В зависимости от этих параметров выбирается сечение вентиляционных труб и место их расположения. Схемы естественной и принудительной вентиляции могут быть одинаковыми, разница между ними только в используемом оборудовании и интенсивности движения воздушных масс. В некоторых случаях принудительная вентиляция может состоять только из одного канала.
Вентиляция в подземном помещении
Как было отмечено выше, всего существует два типа вентиляции – естественная и механическая. Это применимо и для подземного помещения в гараже. Его можно оборудовать одной из вентиляционных систем. Рассмотрим оба варианта.
Как правильно сделать вытяжку в погребе в гараже (вентиляцию в гараже с подвалом)?
Естественная
Естественную вентиляцию монтируют на первых этапах строительных работ. В общую схему включают подземное помещение – смотровую яму, подвал или погреб.
Это обусловлено тем, что укладка труб в завершенном гараже представляет собой крайне трудоемкую задачу.
Монтаж естественной вентиляции в подвале – относительно простая задача, самым важным элементом будет вентиляционный канал.
Ширина вентиляционного канала должна быть равна одному кирпичу, который укладывается на бок. Под эту ширину, покупают три трубы.
Их сечение варьируется в промежутке от 100 см² до 250 см². Точный размер сечения определяют, исходя из ширины кирпич/бетонного блока, а также расчётов по притоку-оттоку. Две трубы будут служить общей системой вентиляции в гараже. Первая – основная приточная труба, вторая – вытяжная. Третья труба понадобятся для подземного помещения.
Всё отличие для гаража с подвалом/смотровой ямой заключается лишь в укладке еще одной трубы. Она будет соединять воздушное пространство подземного помещения с общей гаражной вентиляцией. Это позволит создать максимально мощный переток воздушной массы. Приточную трубу монтируют в 25-50 сантиметрах от уровня пола (в подземном помещении).
Но перед этим устанавливают общую систему. Вытяжной канал выводят на крышу так, чтобы конец трубы был на полметра выше поверхности крыши. На внешние концы труб крепят пластиковую или металлическую сетку. Она послужит защитой от сора и забивания канала.
Механическая
Принципиальных отличий в установке механической вентиляции практически нет. Трубы должны быть расположены точно таким же образом. Две трубы служат основными каналами, третья труба обеспечивает связь с подвалом/смотровой ямой. Чтобы создать механическую вентиляционную систему, необходимо приобрести два вентилятора. Их устанавливают в полости труб, подключают к электросети гаража.
Затем, если была выбрана модульная система, проводят настройку с помощью контроллера – выставляют желаемый объем. Рекомендуется ставить именно модульную систему, она обойдется несколько дороже, но позволяет точно регулировать приток-отток воздушной массы. В трубу подземного помещения устанавливать вентилятор не требуется, так как в гараже уже будет обеспечена хорошая принудительная циркуляция.
Заменить вентилятор можно диффузор-флюгером или же дефлектором. В первом случае устройство монтируют в приточном канале, на его вершине. Второе устройство, дефлектор, использует другой физический принцип. Дефлектор генерирует разряженный воздух. От этого возникает перепад давления, начинается циркуляция.
Самодельным решением является использование лампочки. Её помещают в трубу, подключают к электросети. В процессе работы лампочка нагревается, тем самым создает перепад температур, который позволяет воздуху двигаться. Но специалисты сходятся во мнении, что модульная вентиляция с двумя вентиляторами является наиболее эффективным вариантом.
Механическая вентиляция в подвале гаража своими руками: схема.
Сделать вентиляцию в подземном помещении гаража несложно. Она является лишь частью общей вентиляционной системы гаража. Поэтому все что необходимо – соединить оба пространства (надземное и подземной) дополнительной трубой. Лучше всего подходят трубы с сечением в 100-250 см². В остальном же все сводиться к созданию общей вентиляции в гараже.
Естественная вентиляция не обеспечивает оптимальных условий хранения. Она сильно зависит от погоды, времени года. Циркуляция воздушной массы может полностью прекратиться, если не повезло с температурой воздуха.
В этом плане куда эффективней является механическая система. Лучше всего использовать современные модели вентиляторов, оснащенные контроллерами.

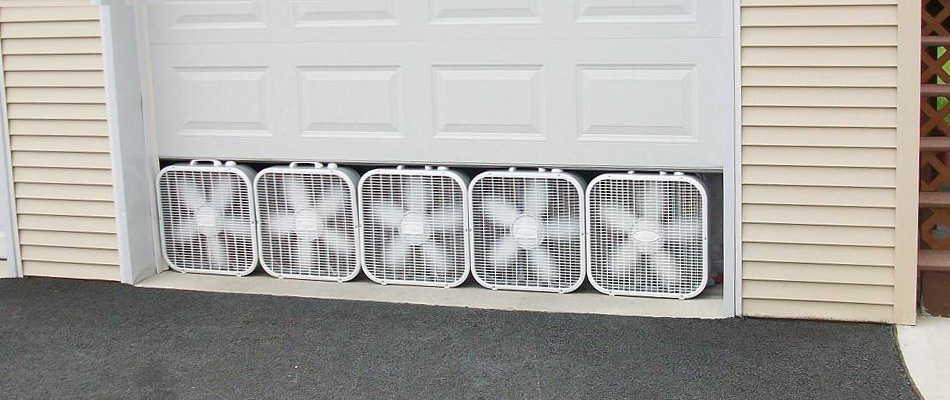

Механический воздухообмен
Принудительная вентиляция в гараже позволяет частично или полностью заменить отопление, подогревая воздух до + 5°С. Может быть одно- или двухканальной. Работает на два режима: по притоку и отводу воздуха. Приточная часть состоит из электрокалорифера, вентилятора, фильтра. На отток воздуха работает канальный или осевой вентилятор, соединенный с воздуховодом. Он может монтироваться в одном канале или сразу в двух, если в гараже есть подвал. Прежде чем попасть в помещение, воздух очищается от загрязнений и подогревается. Проходя по специальному каналу, он равномерно распределяется. Удаление происходит при помощи канальных вентиляторных приборов осевого типа.

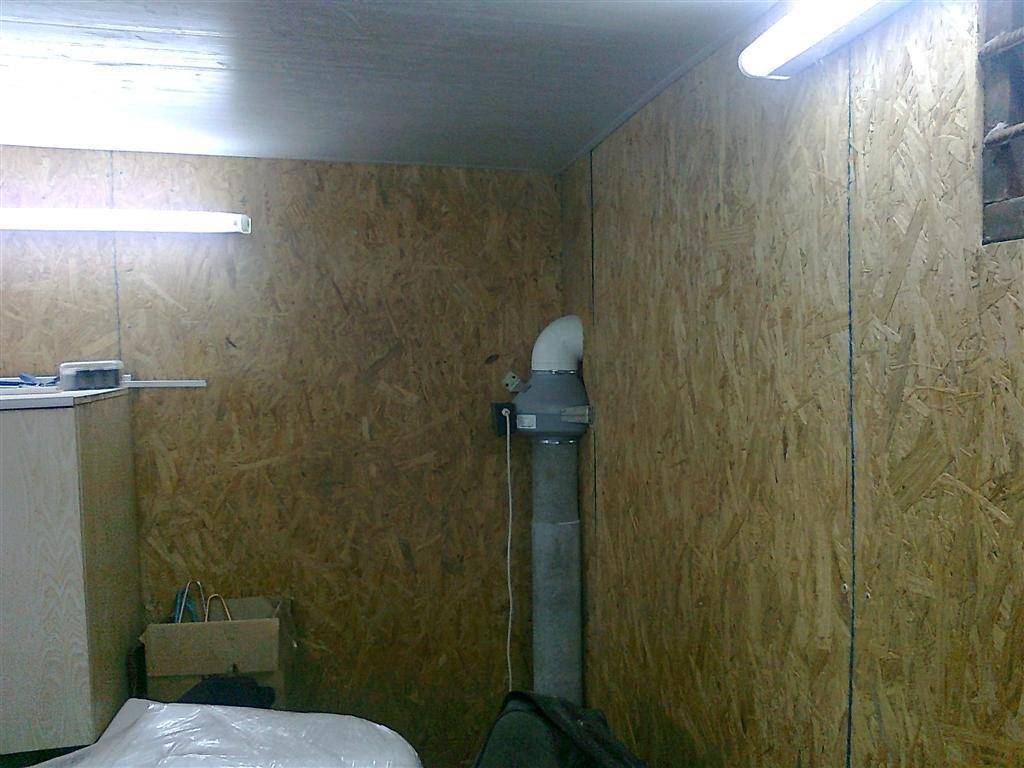

Вентканал в углу гаража с принудительной вытяжкой
Эффективный обмен обеспечивает компоновка в канал вентилятора во влаго- и термозащите. Он выдувает отработанный воздух, на смену которого подается свежий. Принудительный воздухообмен требует точных расчетов по определению мощности электрического вентилятора, рабочих параметров по установке системы, в частности, сечения воздуховода. Обычно, диаметр трубы выбирается в пределах 160-180 мм
Немаловажно правильно расположить отверстия, по диагонали, на противоположных поверхностях:
- по притоку – не выше 0,1 м от пола;
- по вытяжке – на расстоянии 0,1 м от потолочины.
Зачем вентилировать гараж?
Конечно, гараж – это технический объект, а не жилой, хотя некоторые автовладельцы могут не согласиться с этим утверждением. Если владелец автомобиля проводит в гараже значительную часть своего личного времени, а также использует подвал или сам гараж для хранения продовольственных запасов, тем более необходимо позаботиться о правильном воздухообмене в таком специфическом помещении.
Прежде всего, это высокая концентрация выхлопных газов, паров топлива и других технических жидкостей. Даже кратковременное пребывание в такой атмосфере очень вредно для здоровья человека.
Для поддержания нормальных рабочих условий в гараже, хранящегося оборудования и машин необходима вентиляция, которая постоянно удаляет загрязненный воздух и подает вместо него свежий. Система вентиляции особенно важна в утепленных гаражах, где движение воздуха через конструкцию затруднено теплоизоляцией. Хорошо организованная выхлопная система будет своевременно удалять вредные летучие химические вещества, которые могут нанести вред здоровью владельцев. Вытяжная система гаража необходима для регулярной просушки конструкции, которая из-за разницы внешних и внутренних температур конденсируется в замкнутом пространстве. Система естественной вентиляции гаража. Система воздухообмена для изолированного гаража. Дренаж для владельцев. Вытяжные воздуховоды системы вентиляции
Вторая проблема, связанная с неправильной вентиляцией гаража, – избыточная влажность. Водяной пар скапливается внутри помещения и конденсируется на различных поверхностях, включая автомобиль. В результате резко возрастает риск и скорость коррозии – другими словами, автомобиль ржавеет.
Нередко овощи, консервы, другие продукты питания или вещи, которым не нашлось места в доме или квартире, хранятся в гаражах или погребах под землей. Контакт с влагой и воздействие технических паров не лучшим образом скажется на всех этих изделиях. Однако эту проблему можно решить, просто позаботившись об эффективной вентиляции.
При плохой вентиляции на стенах и потолке гаража могут образовываться капли конденсата. Этот конденсат просачивается в автомобиль и может вызвать коррозию.
Способы вентиляции в гараже
- Естественная вентиляция;
- Приточно-вытяжная;
- Комбинированная.
При естественной вентиляции воздух с улицы по воздуховодным каналам проникает внутрь помещения. При комбинированной вентиляции естественная вентиляция обеспечивает приток свежего воздуха, а принудительные вытяжки обеспечивают отсос отработанных газов, влаги и прочих вредных испарений. Механическая вентиляция обеспечивает обмен воздуха при помощи вентиляторов. Механический способ является самым продуктивным по воздухообмену в отдельно взятом помещении (к примеру, в гараже). Для монтажа механической вентиляции в гараже придётся предусмотреть размещение в гараже приточно-вытяжной вентиляции. Давайте разберёмся, как реализовать все эти способы вентиляции в гаража.
Естественная вентиляция в гараже
должна предусматривать беспрепятственное поступление атмосферного воздуха в помещение и его свободный отток.
Необходимо добиться равномерного проветривания помещения, чтобы избежать зон с застоявшимся воздухом и обеспечить просыхание транспортного средства. Для забора воздуха лучше всего устанавливать вентиляционные решётки ближе к полу, а вытяжку наоборот – максимально высоко.
Создание естественной вентиляции в гараже – самый простой метод. Для естественной вентиляции необходимо предусмотреть наличие двух воздуховодных каналов. Причём обязательно выход из одного канала сделать внизу (10 см от пола), а из второго – вверху. Такое расположение выходных отверстий каналов обеспечит хорошую приточно-вытяжную вентиляцию помещения. Трубу нижнего воздуховодного канала поднимают над крышей гаража примерно на 20–25 см. Трубу верхнего воздуховодного канала поднимают над крышей на 40–45 см. Для защиты от попадания осадков и различного мусора (листья, палки, насекомые) трубы защищают специальными защитными колпаками и металлическими сеточками. Важным моментом при организации естественной вентиляции является то, что каналы верхнего и нижнего вооздуховодов должны размещаться в противоположных концах гаража. Это обуславливается тем, что для обеспечения естественной циркуляции воздуха в помещении необходим перепад температуры. Однако при высокой температуре наружного воздуха естественная вентиляция в гараже не обеспечивает достаточной циркуляции воздуха.
Принудительная (механическая или приточно-вытяжная) вентиляция в гараже
В ряде случаев естественной вентиляции может быть явно недостаточно для нормального воздухообмена.
В этом случае необходимо принудительно обеспечить поступление чистого воздуха и таким же образом организовать вытяжку.
Механическая вентиляция помещения является одним из самых эффективных способов, но довольно сложных. Она включает в себя вентиляторы (нагнетающий и отсасывающий), фильтры, нагревающие воздух элементы. Положительным качеством этой системы является то, что при монтаже дополнительных элементов можно влиять на качество воздуха в помещении. Можно отфильтровать, подогреть или охладить, увлажнить или осушить воздух в помещении. К негативным качествам такой системы можно отнести повышенный расход электроэнергии.
Комбинированная вентиляция гаража
В большинстве случаев этот способ самый оптимальный с точки зрения экономии средств без потери эффективности.Т.е. вы либо нагнетаете наружный воздух в помещение, а его отток осуществляется самостоятельно через вентиляционные решётки, либо наоборот – обеспечиваете механическую вытяжку, а приточный воздух поступает самотёком.
Для обеспечения нормальной циркуляции применяется комбинированная система вентиляции. Напомним, что для её реализации также необходимо предусмотреть два канала воздуховодов: приточный и вытяжной. Разница заключается в том, что размещаться они должны на одной стене. В выводной канал воздуховода встраивается вентилятор, который обеспечивает отсос загрязнённого воздуха. При работе вентилятора воздух из помещения нагнетается в выводную трубу, а в помещении создаётся недостаток воздуха. Для восполнения воздуха в помещении осуществляется подсос воздуха, который поступает через вводную трубу.
Во всех трёх случаях рекомендуем тщательно измерить все необходимые параметры – площадь гаража, высоту потолка, количество транспортных средств, размеры вентиляционных отверстий и т.д. и т.п. – и произвести нехитрые, но всё же достаточно специфические расчёты.
А лучше всего – обратитесь сразу к профессионалам!
Сомневаетесь с выбором?Звоните – договоримся!
Приточно-вытяжная вентиляция гаража…
Классы воздухообмена в гараже
Необходимо заметить, что проветривание гаражного бокса с подвалом и без него практически не отличаются друг от друга.
Вентиляция в гараже своими руками может быть изготовлена по следующим схемам:
- естественная. Является самой простой из всех. Воздухообмен в помещении осуществляется за счет различия температур в помещении и снаружи;
- механическая (принудительная). Система является дорогостоящей, однако наиболее эффективной. Воздухообмен происходит за счет оборудования, производящего поступление и удаление воздуха;
- комбинированная. Работает аналогично естественной, отличаясь добавлением в схему вентилятора для удаления воздуха из помещения.
Принудительная вентиляция

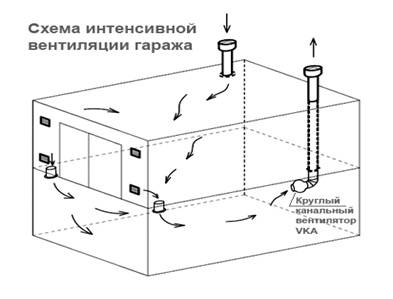

Схема принудительной вентиляции погреба и гаража
Принудительно свежий воздух можно подать в помещение при помощи двух методов:
- приточная вентиляция – требует установки фильтров, обычного вентилятора средней мощности и, по необходимости, калорифера для нагрева, поступающего с улицы воздуха;
- вытяжная вентиляция – на вытяжку устанавливают канальный или обычный вытяжной вентилятор.
Схема установки канального вентилятора
Какой вентилятор выгодней по стоимости и долговечности:
круглый или квадратный канальный вентилятор на вытяжку устанавливается в трубу вентиляционной системы. Работает тихо, если правильно сбалансировать вентилятор при монтаже, то проработает он долго. Преимущество канальных вентиляторов – в корпусе установлен электродвигатель, такая коробка легко врезается в любую трубу; осевой вентилятор – монтируется в стену. Стоимость осевого вентилятора, в зависимости от мощности и возможности регулировки скорости вращения – от 3 до 9 тысяч рублей
Приобретая осевой вентилятор, обращайте внимание на диапазон температур эксплуатации оборудования. Принудительная вентиляция гаража требует расхода электроэнергии, но идеальна для хорошего воздухообмена при частых ремонтных работах
Поэтому для частных металлических гаражных боксов лучшее решение – комбинация принудительной и естественной вентиляции
Принудительная вентиляция гаража требует расхода электроэнергии, но идеальна для хорошего воздухообмена при частых ремонтных работах. Поэтому для частных металлических гаражных боксов лучшее решение – комбинация принудительной и естественной вентиляции.
