Условные обозначение сложных элементов на автомобильных схемах – примеры схем
Теперь рассмотрим, как на электрической схеме обозначены более сложные и не стандартные элементы, такие как: стартер, катушка зажигания и другие и приведем несколько примеров схем, на которых они изображены. В различных схемах изображение таких элементов может меняться, но элементы всегда подписаны и интуитивно понятно нарисованы, по-этому, ниже будут приведены только некоторые из них, иначе эта статья растянется надолго.
- Аккумуляторная батарея (АКБ)
- Замок зажинагия
- Комбинация приборов
- Выключатель
- Стартер
- Генератор
Если вы помните школьный курс физики, то найдете на схеме, представленной выше, уже знакомые обозначения, например: электромотор, диод, ключ, элемент питания, лампа накаливания. Эти, знакомые почти каждому, условные обозначения помогают понять смысл и назначение приборов в бортсети автомобиля, преобразующих электроэнергию.
- Катушка зажигания
- Электронный блок управления двигателем (ЭБУ)
- Датчик положения коленчатого вала
На этой схеме уже появляется такой более сложный элемент схемы как – блок управления или контроллер. Каждый элемент сети автомобиля, имеющий микросхемы или транзисторные ключи в своем составе, помечается значком с изображением транзистора
Обращаю ваше внимание на то, что в данном примере выше, изображены далеко не все выводы ЭБУ – только те, которые нужны именно на этой схеме. На схемах ниже вы так же встретите изображение ЭБУ
- Блок управления двигателем (ЭБУ)
- Октан-корректор
- Электромотор (в данном случае – бензонасос)
- Датчик концентрации кислорода
На этой схеме еще раз изображен ЭБУ, но уже с другими выводами, кстати, по нарисованным ключам на ЭБУ можно понять, какую функцию в данном случае выполняет контроллер: замыкает данные линии на землю, то есть запитывает элементы, подключенные к этим проводам и плюсовой клемме АКБ.
- Электромагнитный клапан рециркуляции отработавших газов
- Двухходовой клапан
- Гравитационный клапан
- Комбинация приборов
- Электронный блок управления двигателем
- Датчик скорости
На данном примере схемы мы встречаемся с изображением клапанов, прошу обратить внимание, что у двухходового клапана контакты пронумерованы, в отличие от остальных. На изображении датчика скорости изображен транзистор, значит в элементе присутствует полупроводниковый элемент
- Переключатель наружного освещения
- Переключатель указателей поворота
- Переключатель корректора фар
- Корректор левой фары
- Левая фара автомобиля
- Корректор правой фары
- Правая фара автомобиля
На данной схеме изображены элементы управления освещением автомобиля. У таких сложных переключателей как замок зажигания или переключатель наружного освещения имеется набор контактов, между которыми в различных положениях переключателя коммутируется ток. На схеме прекрасно видно, в каком режиме переключателя какие контакты соединяются.
Как использовать промежуточное реле в электрической схеме?
Промежуточное реле (relay) – это электромеханическое устройство, которое используется для управления электрическими цепями. Оно позволяет установить соединение или разрывать его при наличии или отсутствии сигнала на его входе.
Использование промежуточного реле в электрической схеме позволяет контролировать работу различных устройств и оборудования, автоматически переключать электрические цепи и выполнять другие функции.
Для подключения промежуточного реле в электрическую схему следует выполнить следующие действия:
- Выберите подходящее промежуточное реле в соответствии с требуемыми характеристиками и параметрами.
- Определите нужное количество и расположение контактов на реле для соединения с другими устройствами или цепями.
- Подключите питание к контактам реле, обычно это контакты «NO» (Normally Open – обычно разомкнутые), «COM» (Common – общий) и «NC» (Normally Closed – обычно замкнутые).
- Подключите управляющий сигнал к контактам реле, включив их в цепь с устройством или источником сигнала.
- При необходимости используйте дополнительные элементы, такие как диоды или сопротивления, для защиты или улучшения работы реле.
Размещение промежуточного реле в электрической схеме зависит от ее конкретной структуры и требований. Однако, обычно реле размещается ближе к устройству или цепи, которую необходимо контролировать или управлять.
Важно помнить, что при работе с электрическими цепями всегда необходимо соблюдать правила безопасности. При подключении промежуточного реле в электрическую схему следует обращаться к инструкции производителя и консультироваться с опытными специалистами
Использование промежуточного реле в электрической схеме позволяет расширить возможности управления и контроля, упростить процесс переключения и автоматического управления цепями. Корректное подключение и использование реле обеспечит надежную работу электрической схемы и повысит ее эффективность.
Маркировка релейной защиты
Электромагнитное реле постоянного тока
Чтобы обозначить релейную защиту, на чертежах применяются маркеры машин, приборов, аппаратов и самого реле. Все устройства изображают в условиях без напряжения во всех электролиниях. По типу назначения релейного прибора применяются три типа схем.
Принципиальные схемы
Принципиальный чертеж выполняется по отдельным линиям – оперативного тока, тока, напряжения, сигнализации. Реле на нем отрисовываются в расчлененном виде – обмотки находятся на одной части рисунка, а контакты – на другой. Маркировка внутреннего соединения, зажимов, источников оперативного тока на принципиальной схеме отсутствует.
Монтажная схема
Пример монтажной схемы
Маркировка устройств защиты производится на рабочих схемах, предназначенных для сборки панелей, управления или автоматики. Все приборы, зажимы, соединения или кабели отражают особенности подключения.
Монтажная схема также называется исполнительной.
Структурные схемы
Позволяют выделить общую структуру релейной защиты. Обозначаться будут уже узлы и типы взаимных связей. Для маркировки органов и узлов применяются прямоугольники с надписями или специальные индексы с разъяснением цели применения конкретного элемента. Структурную схему также дополняются условными знаками логических связей.
Элементы электрических цепей, приборы
- Номер на рисунке
- Описание
- Номер на рисунке
- Описание
1 | Счетчик учета электроэнергии | 8 | Электролитический конденсатор |
2 | Амперметр | 9 | Диод |
3 | Вольтметр | 10 | Светодиод |
4 | Датчик температуры | 11 | Диодная оптопара |
5 | Резистор | 12 | Изображение транзистора npn |
6 | Реостат (переменный резистор) | 13 | Плавкий предохранитель |
7 | Конденсатор |
УГО реле времени, кнопки, выключатели, концевые выключатели, часто используют при разработке схем электропривода.
Схематическое изображение плавкого предохранителя. При чтении электрической схемы следует внимательно учитывать все линии и параметры чертежа, чтобы не спутать назначение элемента. Например, предохранитель и резистор имеют незначительные отличия. На схемах силовая линия изображается проходящей через предохранитель, резистор чертится без внутренних элементов.
Изображение автоматического выключателя на полной схеме
Контактный коммутационный аппарат. Служит автоматической защитой электрической сети от аварий, короткого замыкания. Приводится в действие механическим, либо электрическим способом.
Автоматический выключатель на однолинейной схеме
Трансформатор представляет собой стальной сердечник с двумя обмотками. Бывает одно и трехфазный, повышающий и понижающий. Также подразделяется на сухой и масляный, в зависимости от способа охлаждения. Мощность варьируется от 0.1 МВА до 630 МВА (в России).
УГО трансформаторов
Обозначение трансформаторов тока на полной (а) и однолинейной (в) схеме
Графическое обозначение электрических машин (ЭМ)
Электрические моторы, зависит от вида, способны не только потреблять энергию. При разработке промышленных систем, используют моторы, которые при отсутствии нагрузки генерируют энергию в сеть, тем самым сокращая затраты.
А — Трехфазные электродвигатели:
1 — Асинхронный с короткозамкнутым ротором
2 — Асинхронный с короткозамкнутым ротором, двухскоростной
3 — Асинхронный с фазным ротором
4 — Синхронные электродвигатели; генераторы.
В — Коллекторные электродвигатели постоянного тока:
1 — с возбуждением обмотки от постоянного магнита
2 — Электрическая машина с катушкой возбуждения
В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь. Эти устройства служат для запуска электрических моторов, бесперебойной работы системы. Последние два элемента уберегают сеть от «просадки» напряжения в сети.
УГО магнитного пускателя на схеме
Переключатели выполняют функцию коммутационного оборудования. Отключают и включают в работу определенные участки сети, по мере необходимости.
Графические обозначения в электрических схемах механических переключателей
Условные графические обозначения розеток и выключателей в электрических схемах. Включают в разработанные чертежи электрификации домов, квартир, производств.
Звонок на электрической схеме по стандартам УГО с обозначенным размером
Виды и типы электрических схем
На электрических схемах требуется размещать кодировку элементов. Чертежи бывают трёх типов:
- функциональный;
- принципиальный;
- монтажный.
Функциональный
На плане указывают основные узлы электроустройства. Чертёж представляет определённое количество прямоугольников, между которыми проведены связующие линии. Внутрь каждой фигуры вписывают название функционального блока.
Принципиальный
План содержит сеть, связывающую радиоэлементы в единую систему. Это же относится к планировке электрических сетей. На схеме все детали отмечены маркировкой. Принципиальные чертежи создают как однолинейные, так и полные. План однолинейного построения передаёт изображение одних силовых цепей. Элементы контроля управления помещают на другом чертеже. Делают это из-за громоздкости электрических схем.
Монтажный
В отличие от вышеуказанных чертежей, монтажная схема, кроме указания элементов, определяет их точное положение в двумерном пространстве. Проводку электрической сети в доме или квартире изображают с точным положением розеток, включателей, светильников и других приборов. Указывают расстояния от элементов до стеновых ограждений. На монтажных радиосхемах отмечают положение радиокомпонентов, способы и порядок их монтажа.
Плюсы и минусы
Как и у любого элемента, у реле есть свои преимущества и недостатки, тем не менее несмотря на минусы, в некоторых случаях без применения эти устройств просто не обойтись.
Плюсы
- Простая конструкция
- Легко ремонтируется, всегда можно разобрать чтобы подчистить контакты, заменить отдельные элементы
- Низкое сопротивление на контактах
Минусы
- Ограниченный ресурс, так как используются механические элементы
- Контакты иногда обгорают
- Низкая скорость при срабатывании в отличие от полупроводниковых элементов, механическое устройство в сто раз медленнее электронного, но при этом скорость срабатывания все равно достаточно велика
- Возможно дребезжание контактов при недостаточном напряжении на катушке
- Щелчки при переключении
В трехфазной сети
Об этом свидетельствует надпись 10A 28VDC. Нормально замкнутые контакты Нормально замкнутые контакты — это контакты реле, находящиеся в замкнутом состоянии, пока через катушку реле не начнёт течь ток.
Допускается применять следующее обозначение 4. Характерная особенность такой схемы — минимальная детализация. Катушка электромеханического устройства с двумя встречными одинаковыми обмотками бифилярная обмотка 7.
Понятно, что мощность контактов реле может быть разная.
Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена. Катушка электромеханического устройства, работающего с механическим резонансом Примечание. Допускается применять следующее обозначение 8.
Все правильные условные графические обозначения элементов электрических схем и их отдельных частей приводятся в виде таблиц в стандартах. Она обозначается в виде прямоугольника с двумя выводами. Нагрузкой может быть, например, электрическая лампа или электродвигатель. H — Соединение в месте пересечения.
Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек. Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом А нормально-замкнутые контакты N.

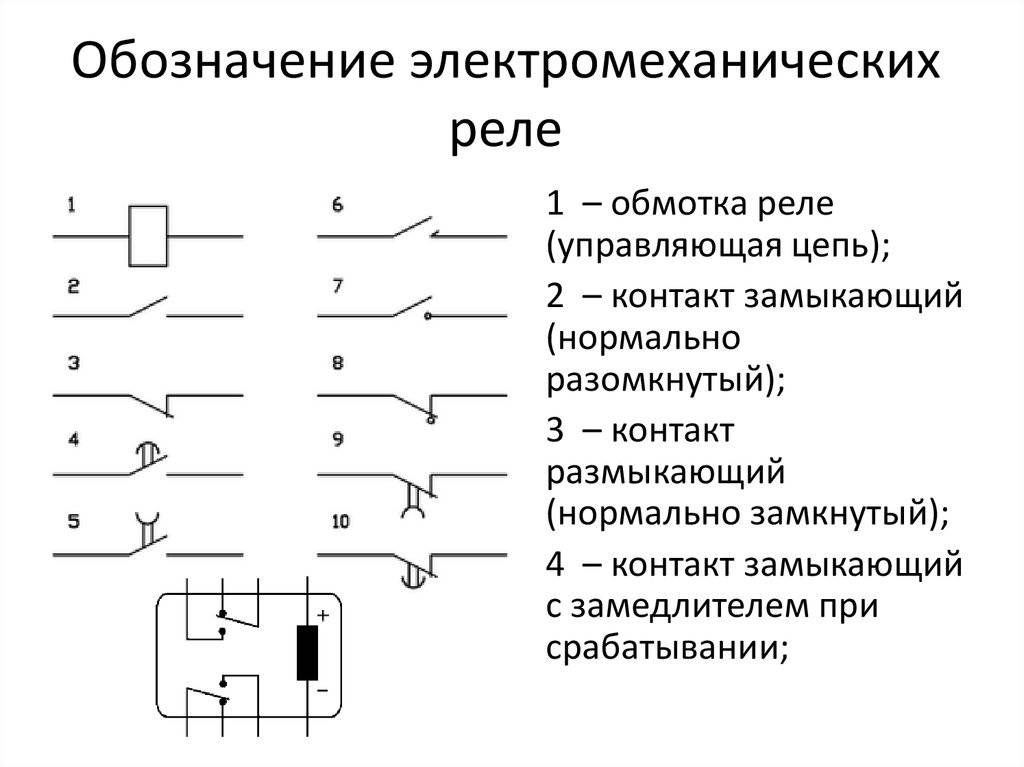

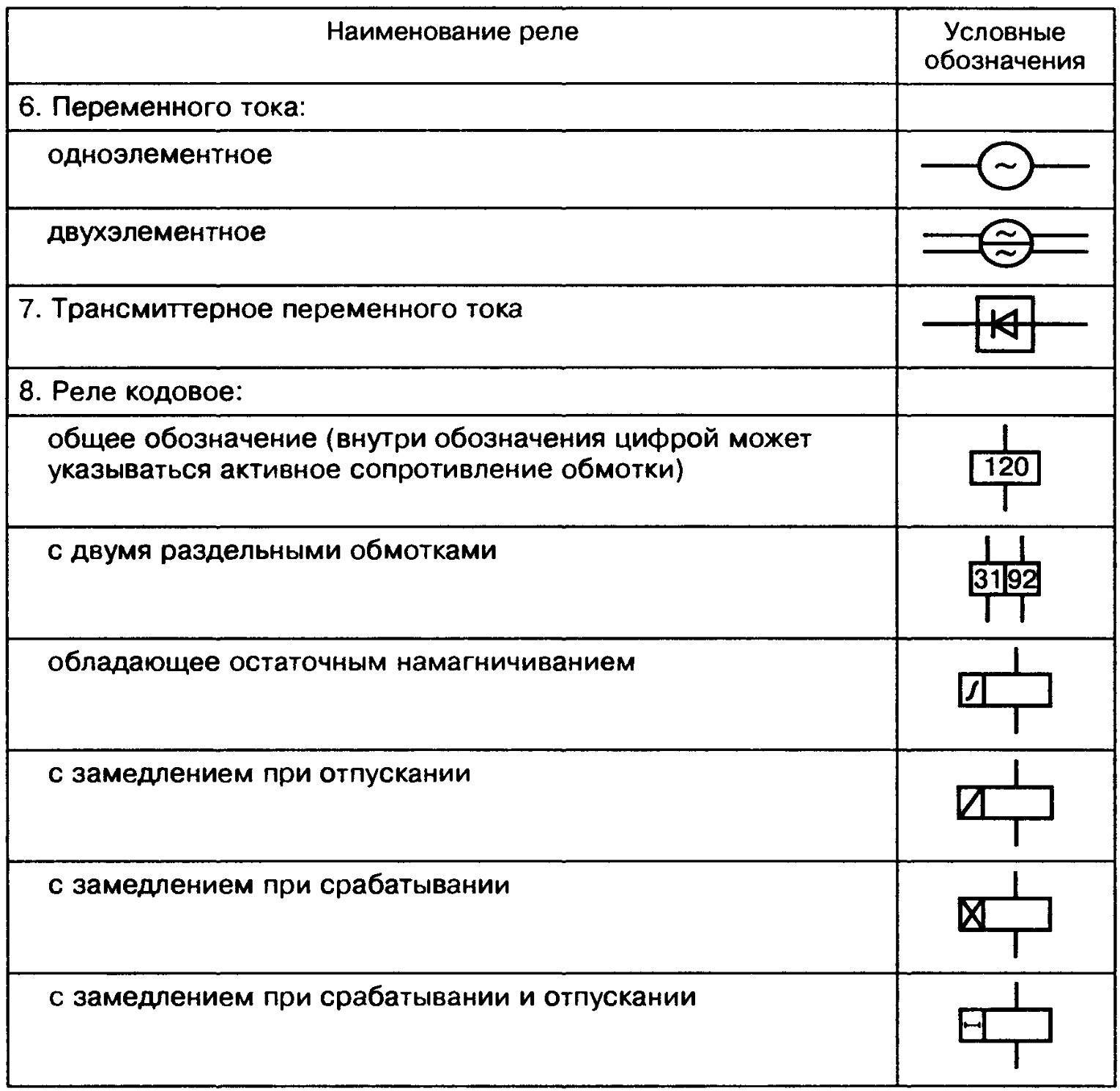

Таблица 1. Как работает реле? Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи. Для изображения основных базовых функциональных признаков коммутационных устройств применяют условные графические обозначения контактов, которые допускается выполнять в зеркальном изображении: 1 замыкающих 3 переключающих 4 переключающих с нейтральным центральным положением 1.
В качестве примера, рассмотрим импортное реле Bestar BSC. Такие контакты на схемах изображают следующим образом.
Элементы вторичной схемы РЗА. Реле
Маркировка релейной защиты
Электромагнитное реле постоянного тока
Чтобы обозначить релейную защиту, на чертежах применяются маркеры машин, приборов, аппаратов и самого реле. Все устройства изображают в условиях без напряжения во всех электролиниях. По типу назначения релейного прибора применяются три типа схем.
Принципиальные схемы
Принципиальный чертеж выполняется по отдельным линиям – оперативного тока, тока, напряжения, сигнализации. Реле на нем отрисовываются в расчлененном виде – обмотки находятся на одной части рисунка, а контакты – на другой. Маркировка внутреннего соединения, зажимов, источников оперативного тока на принципиальной схеме отсутствует.
Монтажная схема
Маркировка устройств защиты производится на рабочих схемах, предназначенных для сборки панелей, управления или автоматики. Все приборы, зажимы, соединения или кабели отражают особенности подключения.
Монтажная схема также называется исполнительной.
Структурные схемы
Позволяют выделить общую структуру релейной защиты. Обозначаться будут уже узлы и типы взаимных связей. Для маркировки органов и узлов применяются прямоугольники с надписями или специальные индексы с разъяснением цели применения конкретного элемента. Структурную схему также дополняются условными знаками логических связей.
Электрические реле времени, классификация и условные обозначения
Раздел 2: Графические обозначения реле времени и их контактов на принципиальных схемах
Контакты реле времени

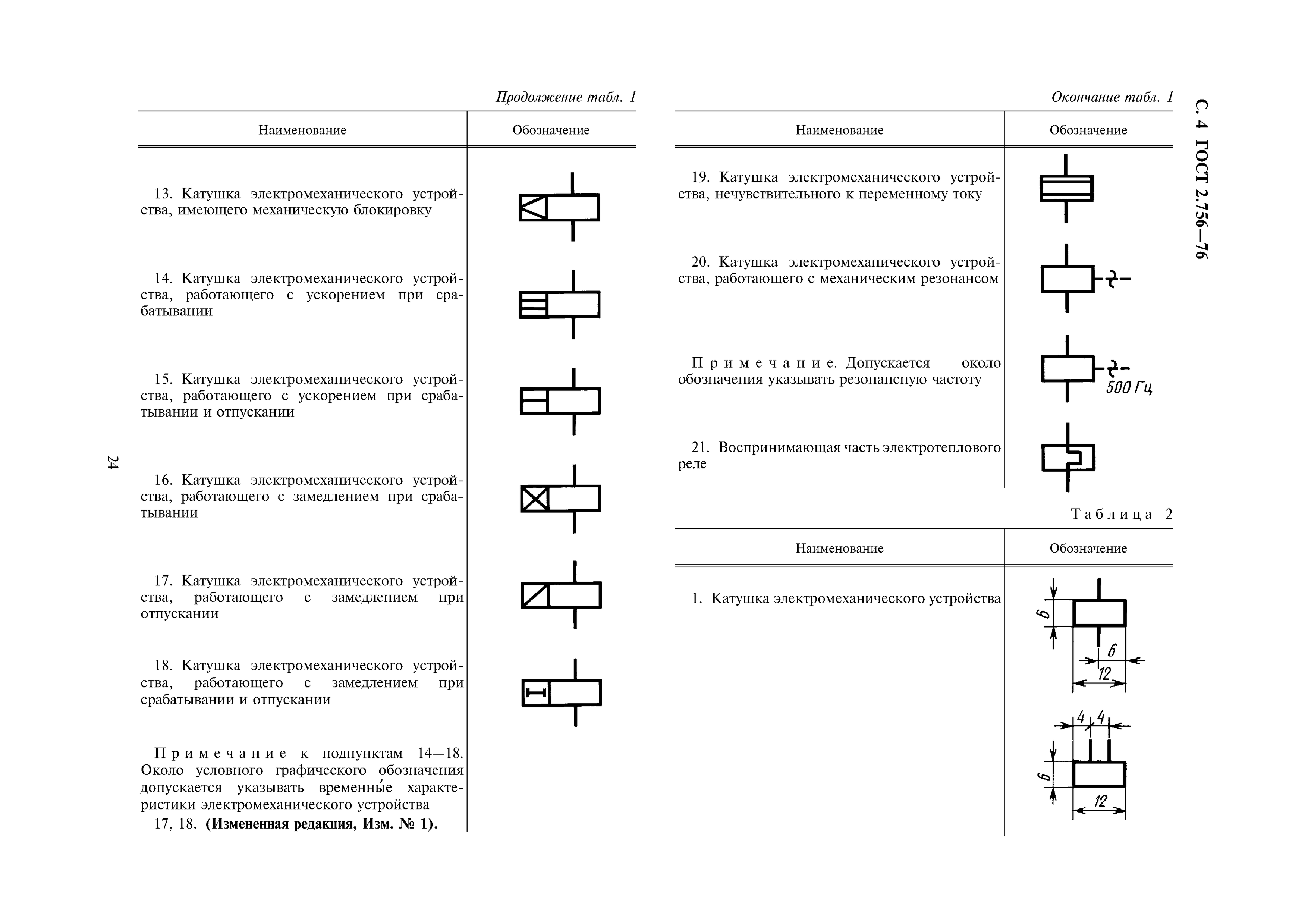

В России в настоящее время действует ГОСТ 2.755-87 “Условные графические обозначения в электрических схемах. Коммутационные устройства и контактные соединения”. И ГОСТ 2.756-76 “Символы графические в схемах принципиальных. Перцептивная часть электромеханических устройств”. При разработке или написании научной статьи принято следовать этим ГОСТам.
Однако на практике встречаются электрические схемы или старые издания книг, в которых графические символы отличаются от принятых в настоящее время. Они соответствуют таким документам, как ГОСТ 7624-62 “Графические обозначения электрических цепей” с изменением № 1 от 1965 года и еще более старому ГОСТ 7621 -55 “Графические обозначения электрических аппаратов и проводов на планах”. Поэтому ниже приведена таблица с некоторыми графическими обозначениями контактов реле времени и их катушек в соответствии со старым и новым ГОСТом.
Согласно ГОСТу, способ изображения контактов должен в целом соответствовать состоянию отсутствия напряжения в реле или автоматической системе приема блока, т.е. положению, при котором реле не включено в цепь (хотя на чертеже видно, что приемник находится под напряжением). Согласно УГО, замедление происходит во время движения в направлении от дуги к центру дуги.
Таблица 1: УГО контактов реле времени.
Конечно, это не все графические символы функций реле и типов контактов, напр. иногда можно встретить схемы, где нормально разомкнутый контакт реле обозначен как
/>да, именно как неподвижный конденсатор, а нормально замкнутый контакт реле обозначается как
/>Да, почти как переменный конденсатор. Эта путаница существовала до 1955 года, когда появился первый ГОСТ на графические символы в схемах. ГОСТ 7621 -55 просто уменьшите конденсатор в два раза, результат см. в таблице 1.
Существует также множество других символов для обозначения функций контактов, я постарался описать только те, которые наиболее применимы в реле времени.
Читайте далее:
- Электромагнитное реле: устройство, типы, обозначения, подключение и настройка.
- Релейно-контактные системы управления – ЭЛЕКТРИЧЕСКИЙ ПРИВОД.
- Тепловое реле.
- Поляризационное реле: принцип работы.
- 5 причин, почему лампочки часто перегорают в вашей квартире и что делать?.
- Распределительные щиты питания: Автоматические выключатели, разъединители и автоматические выключатели.
- Типы контактных соединений.
Применение сигнального реле
Указательное реле применяются в электрических сетях, имеющих постоянные и переменные характеристики тока. Коммутация применяется в системах автоматизации, регулирование электроприводами. Указательное реле применяется в электроэнергетических и технологических агрегатах и системах контроля над ними.
Прибор указательное реле
Указательное реле применяется в большинстве отраслях промышленности. Самой популярной является энергетическая область применения. При этом коммутация происходит посредством автоматики, при помощи защиты, а также работниками.
Некоторые виды реле имеются в бытовых приборах, таких как холодильник, стиральная машина, телевизоры, котлы отопления. Эти приборы более чувствительны к перепадам напряжения и реагируют как на низкий его показатель, так и на высокий. При этом такая бытовая техника может выйти из строя.
Помимо этого приборы получили большой спрос в военном деле, самолетостроении, в космических кораблях, автотранспорте и на железных дорогах. Реле для данных сфер производства изготавливаются с учетом ударов, больших вибраций, линейного ускорения, то есть разрушающих факторов длительного и жесткого применения. Одновременно с этим указывается допустимое положение, при котором сохраняется работоспособность реле.
Базовые изображения и функциональные признаки
Коммутационные устройства (выключатели, контакторы и т.д.) построены на контактах различной механики. Есть замыкающий, размыкающий, переключающий контакты. Замыкающий контакт в нормальном состоянии разомкнут, при переводе его в рабочее состояние цепь замыкается. Размыкающий контакт в нормальном состоянии замкнут, а при определенных условиях он срабатывает, размыкая цепь.
Виды контактов
Переключающий контакт бывает двух и трех позиционным. В первом случае работает то одна цепь, то другая. Во втором есть нейтральное положение.
Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т.п. Все они также имеют условное обозначение и наносятся на соответствующие контакты. Есть функции, которые выполняют только подвижные контакты. Они приведены на фото ниже.
Функции подвижных контактов
Основные функции могут выполнять только неподвижные контакты.

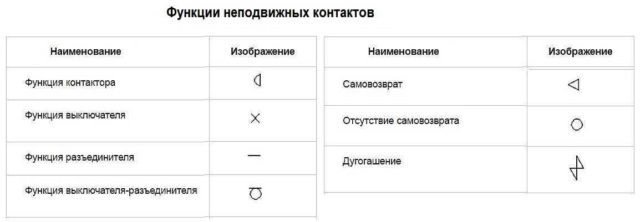

Функции неподвижных контактов
Графические обозначения в электрических схемах
В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:
- ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
- ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
- ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».
Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.
Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.
Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).
Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:
с использованием девяти функциональных признаков:
Наименование | Изображение |
1. Функция контактора | |
2. Функция выключателя | |
3. Функция разъединителя | |
4. Функция выключателя-разъединителя | |
5. Автоматическое срабатывание | |
6. Функция путевого или концевого выключателя | |
7. Самовозврат | |
8. Отсутствие самовозврата | |
9. Дугогашение | |
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах. |
Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:
Наименование | Изображение |
Автоматический выключатель (автомат) | |
Выключатель нагрузки (рубильник) | |
Контакт контактора | |
Тепловое реле | |
УЗО | |
Дифференциальный автомат | |
Предохранитель | |
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле) | |
Выключатель нагрузки с предохранителем (рубильник с предохранителем) | |
Трансформатор тока | |
Трансформатор напряжения | |
Счетчик электрической энергии | |
Частотный преобразователь | |
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически | |
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки | |
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки | |
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс) | |
Контакт замыкающий с замедлением, действующим при срабатывании | |
Контакт замыкающий с замедлением, действующим при возврате | |
Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |
Контакт размыкающий с замедлением, действующим при срабатывании | |
Контакт размыкающий с замедлением, действующим при возврате | |
Контакт замыкающий с замедлением, действующим при срабатывании и возврате | |

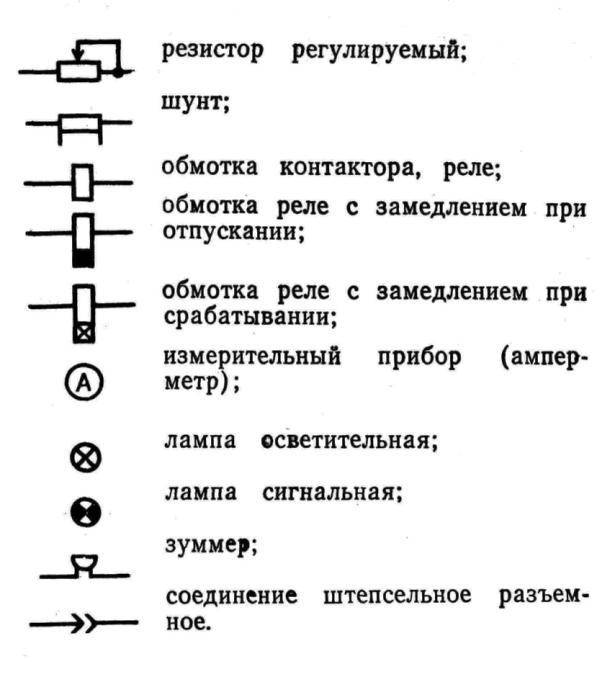

Катушка контактора, общее обозначение катушки реле | |
Катушка импульсного реле | |
Катушка фотореле | |
Катушка реле времени | |
Мотор-привод | |
Лампа осветительная, световая индикация (лампочка) | |
Нагревательный элемент | |
Разъемное соединение (розетка):гнездоштырь | |
Разрядник | |
Ограничитель перенапряжения (ОПН), варистор | |
Разборное соединение (клемма) | |
Амперметр | |
Вольтметр | |
Ваттметр | |
Частотометр |
Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.
Наименование | Изображение |
Линия электрической связи, провода, кабели, шины, линия групповой связи | |
Защитный проводник (PE) допускается изображать штрихпунктирной линией | |
Графическое разветвление (слияние) линий групповой связи | |
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных | |
Линия электрической связи с одним ответвлением | |
Линия электрической связи с двумя ответвлениями | |
Шина (если необходимо графически отделить от изображения линии электрической связи) | |
Ответвление шины | |
Шины, графически пересекающиеся и электрически не соединенные | |
Отводы (отпайки) от шины |
Типичные ошибки при использовании промежуточного реле
При использовании промежуточного реле в принципиальных схемах, могут возникать различные ошибки, которые могут привести к неправильной работе всей системы. Рассмотрим некоторые типичные ошибки и способы их исправления.
Неправильное подключение питания: Одна из частых ошибок – это неправильное подключение питания к промежуточному реле. Необходимо тщательно следить за правильным напряжением и подключением питания к катушке реле.
Неправильное подключение контактов: Другая распространенная ошибка – это неправильное подключение контактов реле к остальным узлам цепи
Необходимо строго следовать принципиальной схеме и правильно идентифицировать каждый контакт реле.
Неверные параметры реле: Важно проверить, что используемое реле соответствует требуемым параметрам. Неправильный выбор реле по параметрам, таким как номинальное напряжение, номинальный ток и сопротивление, может привести к неправильной работе системы или даже поломке реле.
Неправильная установка реле: Реле должно быть правильно установлено в системе, чтобы его контакты могли взаимодействовать с другими элементами
Неправильная установка может привести к неправильному контакту и неправильной работе реле.
Неправильная изоляция: Важно обеспечить правильную изоляцию контактов и проводов, связанных с промежуточным реле. Неправильная изоляция может привести к короткому замыканию или другим непредвиденным проблемам.
Для избежания указанных ошибок при использовании промежуточного реле важно тщательно прочитать и изучить документацию для конкретной модели реле, а также следовать принципиальной схеме и инструкциям по его подключению. Правильное использование промежуточного реле в системах позволит избежать неприятных ситуаций, обеспечить стабильную работу всей системы и увеличить надежность в целом
Правильное использование промежуточного реле в системах позволит избежать неприятных ситуаций, обеспечить стабильную работу всей системы и увеличить надежность в целом.
Виды и типы электрических схем
Катушка электромеханического устройства, работающего с ускорением при срабатывании и отпускании
Около прямоугольника или в прямоугольнике допускается указывать величины, характеризующие обмотку, например, катушка с двумя обмотками, сопротивление каждой Ом 2. Дополнительные знаки позволяют найти на схеме контакты кнопок управления , реле времени, путевых выключателей и т.
Чтобы изменить положение контактов, необходимо поменять полярность подачи напряжения на обмотке. При подключении нагрузки к контактам реле нужно знать мощность, на которую они рассчитаны. Если катушку подключить к источнику тока, то образовавшееся магнитное поле намагничивает сердечник.
Это были силовые характеристики реле, точнее его контактов. E — Электрическая связь с корпусом прибора. Одна часть К1 — это условное обозначение электромагнитной катушки. На его корпусе нанесены следующие надписи.
Рекомендуем: Как ремониторовать электрику
Принцип работы реле наглядно иллюстрирует следующая схема. Как правило, размеры самих реле позволяют наносить на корпус их основные параметры. Вместе со стержнем и якорем ярмо образует магнитопровод.
Параметры электромагнитных реле. Катушка электромеханического устройства с двумя встречными одинаковыми обмотками бифилярная обмотка 7. Виды и типы. Катушка электромеханического устройства трехфазного тока 9.
Реле сработает, и его контакты K1. Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков. При отсутствии дополнительной информации в основном поле допускается в этом поле указывать уточняющие данные, например, катушка электромеханического устройства с обмоткой минимального тока Он может быть как металлическим, так и пластмассовым.
Его основой является катушка, состоящая из большого количества витков изолированного провода. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.
Как читать электрические схемы
Обозначение промежуточного реле на схемах
Промежуточное реле – это электроустройство, предназначенное для усиления и коммутации сигналов в электрических схемах. Оно обычно используется для управления другими устройствами, такими как контакторы, электромагнитные клапаны, лампы и другие электротехнические элементы.
Обозначение промежуточного реле на схемах имеет особое значение и конвенции, которые позволяют легко определить его функцию и характеристики. Вот основные элементы обозначения:
- Контакты: контакты реле обозначаются символами «NO» (Normally Open) и «NC» (Normally Closed), что соответствует состоянию контактов в отсутствие управляющего сигнала. Контакты с символом «NO» обычно замкнуты в отсутствие сигнала, а контакты с символом «NC» разомкнуты в отсутствие сигнала.
- Управляющая катушка: обозначается символом в виде прямоугольника с надписью «Реле» внутри. Управляющая катушка является основным элементом реле и служит для создания магнитного поля, которое перемыкает контакты при наличии управляющего сигнала.
- Управляющий контакт: обозначается символом в виде стрелки, направленной к контакту. Управляющие контакты используются для подключения управляющего сигнала к катушке реле.
Для наглядности и удобства чтения схемы, в ряде случаев, на схеме могут быть указаны дополнительные параметры, такие как сопротивление катушки, максимальное напряжение и ток контактов, а также другие технические характеристики.
Обозначение промежуточного реле на схемах имеет единообразный стандарт, который позволяет электротехникам и специалистам легко распознать его на электрической схеме и понять его функционирование. Это значительно упрощает проектирование и отладку электротехнических устройств.
