Правила и схема подключения выключателя света с одной клавишей

Подключение выключателя с подсветкой

У многих потребителей нередко возникает вопрос. Почему через подсветку не загораются лампы освещения? Ответ на него довольно прост. Все дело в том, что для того чтобы загорелась неоновая лампа достаточно небольшого напряжения и силы тока. А вот для полноценной работы лампы накаливания такого напряжения и силы тока будет недостаточно.

С целью понижения напряжения в схеме подсветки используется токоограничивающий резистор.

Схема подсветки выключателя работает по следующему принципу.

Когда контакты выключателя находятся в разомкнутом состоянии, ток от фазы протекает по следующей схеме. В начале, он идет через сопротивление, потом через неонку, а после нее направляется на нить лампы накаливания и на ноль.

Так как сопротивление нити осветительной лампы накаливания по сравнению с сопротивлением подсветки выключателя намного меньше, то все напряжение в 220В направленно на неонку и соединённое с ней последовательно сопротивление, поэтому неоновая лампочка и светится.

После того как контакты выключателя замыкаются, происходит замыкание цепи питания лампочки и сопротивление и неонка отключаются от общей схемы и гаснет. Электрический ток, как известно еще из школьной программы по физике, всегда идет по цепи с наименьшим сопротивлением (закон Ома).

В данном случае эта цепь питания осветительной ламы, сопротивления которой практически равно нулю, а сопротивление схемы подсветки достаточно велико, а напряжение тока, который по-прежнему идет через неоновую лампочку очень маленькое и его не хватает, чтобы она зажглась.

Кстати необходимо заметить, что в том случае если лампа отсутствует или вышла из строя подсветка работать, не будет, из-за того, что цепь питания будет оборванна.

Для того чтобы, лучше разобраться в принципе работы выключателей с подсветкой не лишнем будет повторить школьный курс физики. Вернее ту его часть, где изучается закон Ома, и подробно описаны все нюансы параллельного и последовательного соединение проводников.

Установка выключателя с подсветкой

Установить и подключить выключатель с подсветкой очень просто. Его можно устанавливать на место снятых обыкновенных выключателей, при этом проводки, идущие от лампочки подсветки, подключаются параллельно к контактам выключателя одновременно с силовыми проводами.

Если вы решили установить у себя дома выключатель с подсветкой, то перед этим необходимо определиться, с какими видами осветительных ламп вы его будете использовать. Дело в том, что данное устройство плохо сочетается с некоторыми из них.

Например, совместно с лампами накаливания или галогенными лампами, выключатель с подсветкой работает идеально. А вот применять такие выключатели вместе с люминесцентными или светодиодными лампами, которые оснащены пускорегулирующим устройством не рекомендуется. В противном случае они после выключение выключателя будут мерцать или продолжать светится.

Похожие материалы на сайте:

Как перенести розетку Что такое диммер Расположение выключателей

Выключатель — назначение, устройство

Выключатель – это устройство, предназначенное для подключения и отключения электроустановки. Одноклавишный выключатель с одной клавишей является самым простым и наиболее распространенным типом выключателей, который используется для управления освещением.

Устройство одноклавишного выключателя с одной клавишей просто и надежно. Оно состоит из переключателя, который может быть включен в одно из двух положений: включено или выключено. При включении выключателя, схема замыкается и электрический ток поступает к лампочке, что приводит к ее освещению.

Как правило, выключатель устанавливается на стене в щите или розетке, то есть на уровне глаз пользователя, чтобы обеспечить удобство использования. Это позволяет легко находить и включать или выключать свет, находясь в комнате.

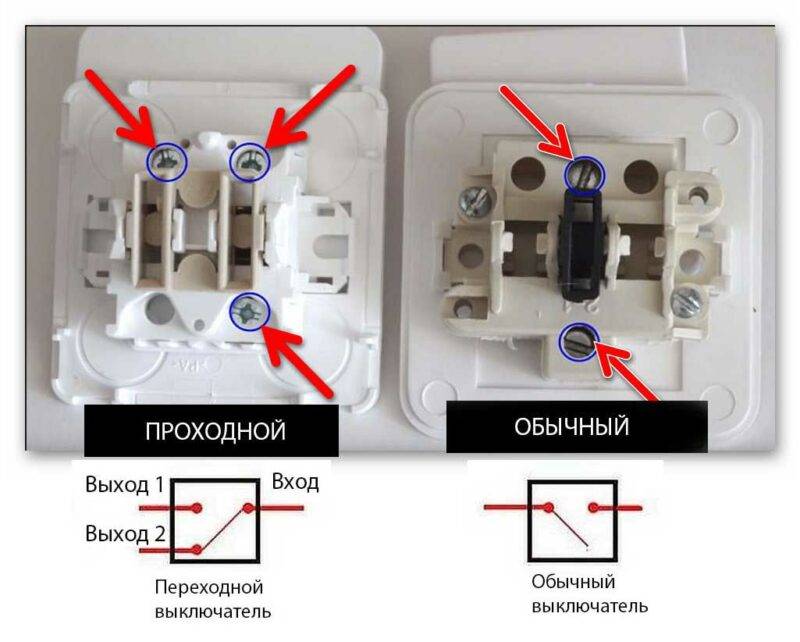

Схема подключения проходного выключателя

При монтаже к проходному переключателю должно подходить 3 провода, в нашем случае к двухклавишному – 6. Не надо бояться обилия проводов, подключение одноклавишного от двухклавишного проходного выключателя отличается только тем, что двухклавишный – это фактически два одноклавишных в одном корпусе.

Цвета проводов надо четко запомнить, а лучше зарисовать на схеме, чтобы не ошибиться при монтаже. Выше в цитате приведено мнемоническое правило, которым лучше пользоваться при установке и подключении. Одеваем крышку, ставим клавиши – и подключение проходного выключателя завершено!

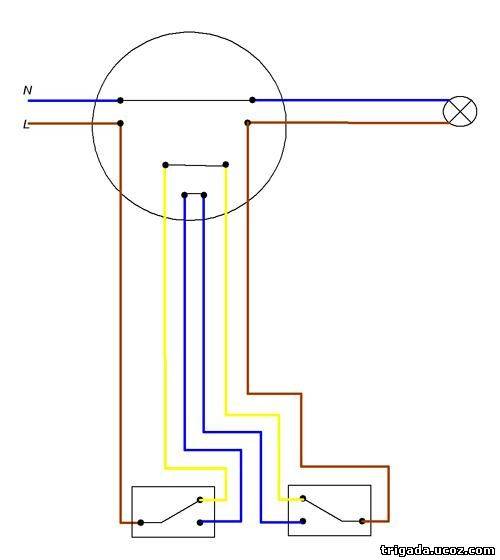

Схема подключения проходного выключателя

Как заменить старый выключатель на новый — инструкция

Чаще всего встречаются ситуации, когда необходима замена выключателя, отжившего свой срок, на приобретённый в магазине прибор. К тому же большинство поломок приводит к описываемому процессу. А начинается он с демонтажа старого прибора.

Как снять выключатель

Поначалу нужно вооружиться отвёрткой.

Если нет такого пробника, сгодится и обычная отвёртка со сменным жалом, такая, у которой железный наконечник вытаскивается из ручки и переставляется наоборот.

В середине металлического стержня шлицы для фиксирования в ручке

Просто у разных выключателей бывают различные болтики — как под крестовую отвёртку, так и под шлицевую. И поскольку головки таких винтов поначалу скрыты, наперёд неизвестно, какого типа паз.

  1. Предположим, перед нами старинный прибор советского типа. Первоначально откручиваем болтик, с помощью которого лицевая панель такого выключателя крепится к его основе.
  2. Далее снимаем эту крышку. Нам открываются все внутренности: одна, две или три клавиши, а также сам механизм. Но это касается старых, советских приборов. У современных приборов необходимо сначала «отжать» клавиши плоской отвёрткой и снять их.

    А потом также аккуратно нужно демонтировать лицевую панель, помогая сбоку отвёрткой.

  3. Наконец, необходимо достать внутренность прибора из гнезда. У всех типов выключателей этот этап проходит одинаково. По бокам имеются два болтика, они притягивают усики, прижимающие устройство к стенкам гнезда. Эти-то винты и нужно ослабить.

  4. Вытаскиваем внутренность наружу, но без усилия, не дёргая. Теперь нам видны электрические провода, которые подведены к нашему аппарату.
  5. Во многих выключателях концы проводки подсоединены к самому устройству посредством винтовых контактов. Ослабляем эти узлы с помощью отвёртки и аккуратно вытаскиваем провода.

Внимание! Перед тем как производить манипуляции непосредственно с проводами, необходимо отключить автомат, питающий данную электрическую сеть, во избежание удара током! Обычно автомат находится в щитке на площадке подъезда, часто он предназначен именно для освещения и находится среди других аналогичных. Хотя в «хрущёвках» он, как правило, один на всю квартиру — и на свет, и на розетки

Установка нового прибора

Для данной операции нужно также приготовить отвёртку со сменным жалом или пробник.

  1. Предварительно отключаем автомат в щитке.
  2. Подготавливаем новый выключатель. Для этого отщёлкиваем отвёрткой клавиши и достаём их. Затем откручиваем винтик (если он есть) и снимаем лицевую панель.
  3. Перед нами внутренность нашего вновь приобретённого прибора. Вставляем в неё освобождённые зачищенные концы проводов и затягиваем контакты с помощью отвёртки.
  4. Утапливаем механизм в старом стакане, выравниваем по уровню или горизонтально приложенной бутылке с водой.
  5. Затем вкручиваем до упора болты, которые прижимают крепёжные усики к стенкам гнезда.
  6. Устанавливаем лицевую панель, при необходимости затягиваем винтик крепления.
  7. Аккуратно вставляем клавиши.

Начинаем с отключения автомата

Выключателем можно пользоваться.

Описанные работы по монтажу нового аппарата необходимо производить всегда при отключённом электропитании.

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм 2 .

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

  1. Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.

Для соединения розеток друг с другом используются специальные перемычки

Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Подключение

О самом главном условии при выполнении любых электротехнических работ, мы будем напоминать вам почти в каждой статье. Перед началом работ отключите вводной автомат.

  1. Как уже говорилось выше, важным элементом в цепочке «выключатель-лампочка» является распределительная коробка. Первым делом проложите провод к коробке от источника питания (щитка).
  2. От распределительной коробки у вас должно идти два провода – один к выключателю, второй к патрону осветительного прибора. Очень удобно использовать провод с жилами, у которых изоляция разного цветового исполнения. Например, красная жила будет означать «фазу», синяя – «ноль».
  3. Перед тем, как соединить между собой провода, разделайте все их концы и зачистите жилы. В распределительной коробке зачищать жилы нужно на 3-4 см, чтобы потом сделать надёжную скрутку, в выключателе и патроне для подсоединения к контактам достаточно будет зачистки на 5-8 мм.
  4. В патроне осветительного прибора есть два контакта, к одному из них подсоедините фазный провод, ко второму нулевой.
  5. Две жилы провода, подходящего к выключателю, подсоедините соответственно к подвижному и неподвижному контакту.
  6. Закрепите рамку и клавишу выключателя, а также соберите плафон осветительного прибора.
  7. А теперь самое главное – соединяете между собой провода в распределительной коробке (опытные электрики на своём жаргоне говорят «расключаете»). Здесь понадобится предельная внимательность, ничего не перепутайте, у вас должно получиться в результате три скрутки. Соедините нулевой провод, приходящий из питающей сети, с нулевой жилой, уходящей к осветительному прибору. Фазный провод из питающей сети соедините с жилой, идущей на подвижный контакт выключателя. Остаётся одна пара – это жила, которая в выключателе подсоединена к неподвижному контакту, и фазная жила светильника, соедините их между собой.
  8. Сделайте надёжные скрутки (для лучшего контакта можно эти места ещё и пропаять), сверху заизолируйте специальной лентой и наденьте ПВХ трубки. Всё это аккуратно расположите в распределительной коробке, и закройте её крышкой.
  9. Включите вводной автомат и опробуйте в действии выключатель.

Очень важно! При соединении жилы выключателя с питающей сетью, не перепутайте фазный провод с нулевым. Запомните, коммутационный аппарат должен разрывать только «фазу»

Иначе, при замене ламп в осветительном приборе вы можете попасть под напряжение.

Порядок установки электроприборов (пошаговая инструкция)

Если выбрана скрытая проводка, надо обустроить выемки в стенах для установки распредкоробки и подрозетника (пластиковая коробка, в подобный бокс устанавливаются и розетки). Если открытая – то надо смонтировать подкладки (площадки), на которые будут установлены приборы. Дальше надо проложить кабели выбранным способом, завести их в подрозетник и распределительную коробку. После этого можно приступать к монтажу. Минимальный набор инструментов, который для этого понадобится:

  • монтерские кусачки для укорачивания проводов;
  • монтерский нож для удаления изоляции;
  • если есть – съемник изоляции для зачистки проводов;
  • набор отверток (минимум две).

Возможно, в процессе работы потребуется что-то еще.

Сначала провод надо укоротить до длины, при которой по окончании монтажа можно будет закрыть распредкоробку или установить прибор в подрозетник.

Кабель ВВГп 3х1,5 с удаленной внешней оболочкой.

Сначала монтерским ножом надо снять верхнюю оболочку кабеля. Сделать это надо аккуратно, чтобы не повредить изоляцию проводников (тем более, надо не задеть медные жилы).

Кабель с зачищенными проводниками.

Дальше надо снять изоляцию с проводников на длину 1-1,5 см. Это делается также монтерским ножом, а если есть съемник изоляции, то им работать еще удобнее.

Расположение проводников перед соединением.

Разделанные концы отгибаются в нужном направлении. После этого можно приступать к расключению. Традиционно соединения в коробках делаются скруткой. Можно так поступить и сейчас, соблюдая два правила:

  • скручивать медный и алюминиевый проводники нельзя;
  • все скрутки должны быть заизолированы (изоляционной лентой или пластиковыми колпачками).

Медные скрутки перед изоляцией желательно пропаять.

Но в современных условиях существуют и более удобные способы соединения проводников в коробке. На рынке доступны различные виды клемм для выполнения электромонтажа – как винтовые, так и зажимные.

Комплект клемм зажимного типа.

Комплект клемм винтового типа.

Монтаж получается более аккуратным, надежным и безопасным.

Дальше можно приступать к подключению собственно выключателя. Первые шаги аналогичны:

  • укоротить двухжильный кабель;
  • снять внешнюю оболочку;
  • зачистить изоляцию жил.

Провода, готовые для подключения коммутационного аппарата.

Потом прибор надо разобрать – аккуратно, чтобы не сломать, снять клавишу и декоративную панель.

Схема разборки одинарного аппарата.

Следующий шаг – вставить зачищенные концы токопроводящих жил в выключатель, закрепить их. Порядок подключения значения не имеет, но обычно питающий конец подводят к нижней клемме, отходящий – к верхней.

Одноклавишник с подключенными проводами.

Дальше выключатель устанавливают обратно в коробку, разжимают лепестки, крепят к поверхности саморезами.

Крепление прибора на месте установки.

После окончания соединений проводов надо еще раз проверить правильность смонтированной схемы. В последнюю очередь устанавливается декоративная рамка с клавишей.

Схема полной установки выключателя.

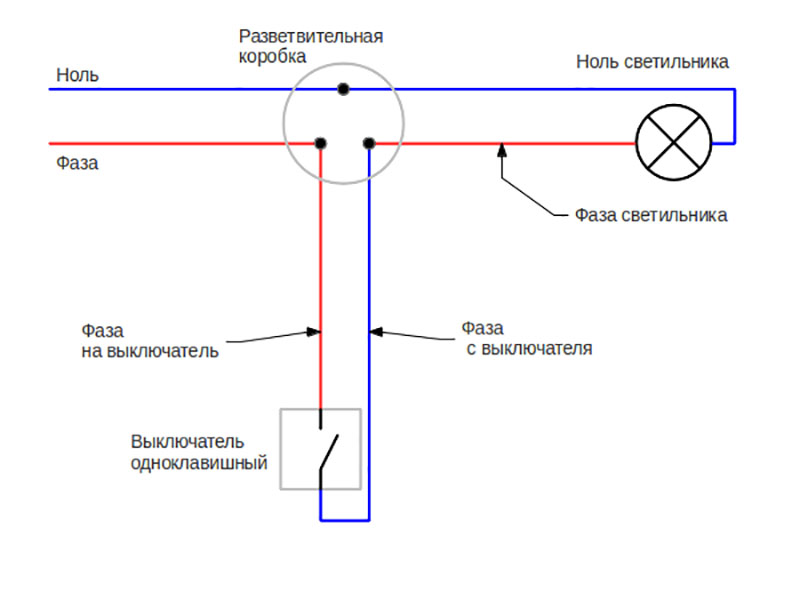

На этом подключение выключателя электрического света с одной клавишей считается завершенным. Можно подавать напряжение, затем проверять работу освещения.

Соединение-в распредкоробке

На фотоснимке показан способ соединения проводов в распределительной коробке, имеющей соединение проводов:

  • с внешним источником электрической энергии;
  • с выключателем света;
  • с электрическими розетками;
  • с освещением люстрой.

Подключение люстры-с заземлением

В схеме рис.2 показан способ подключения светильника с выключателем. Схема представляет такое же подключение,- с использованием заземляющего провода, соединенного с корпусом светильника.

Подключение люстры-с 3 лампами

В схеме рис.3 изображен способ подключения выключателя света на одну клавишу,- с подключением трех ламп либо трех светильников. Подключение светильников либо ламп в электрической цепи — параллельное.

Схема подключения розетки-и выключателя

Схематичное изображение рис.4 подключения выключателя света показывает на очередность соединения проводов, поступающих от:

  1. электросчетчика;
  2. двух однополюсных автоматов;
  3. соединение проводов поступающих от однополюсных автоматов,- в распределительной коробке;
  4. от распределительной коробки электропроводка соединена с нагрузкой светильника с выключателем, розеткой.

Провод заземления соединен с шиной заземления, от шины заземления заземляющий провод имеет соединение в распределительной коробке и от распределительной коробки заземляющий провод соединен с электрической розеткой и металлическим корпусом светильника.

Правильное подключение выключателя

Электрическая схема рис. 5 наглядно указывает на неправильное подключение выключателя света с электрической лампой.

На первый взгляд это как бы незаметно. Учитывать здесь необходимо следующее, что выключатели света имеют последовательное соединение только на фазном проводе.

Выключатели света бывают как для подключения с наружным монтажом — накладные выключатели, так и для подключения с внутренним монтажом — внутренние выключатели, устанавливаемые в коробке стены.

Необходимо так же учитывать, что каждый тип выключателя имеет свое назначение, если допустим Вы проводите освещение в гаражном неотапливаемом помещении в зимнее время,- приобретать такой выключатель света нужно предварительно проконсультировавшись с продавцом — консультантом.

В продаже так же имеются выключатели света с подсветкой, — исполнение такого типа выключателей удобно тем, что в ночное время суток легко обнаружить клавишу выключателя, имеющую подсветку в виде диодной лампочки, имеющей такое же последовательное соединение как и сам выключатель.

Комментариев к статье: 2

04.07.2014 в 01:33

04.07.2014 в 11:44

Здравствуйте Александр. Для подключения люстры из девяти ламп у Вас выведен кабель в потолке из трех проводов. От девяти электрических патронов люстры выведены 18 концов проводов. Вам необходимо, чтобы при переключениях — горела одна лампа и восемь ламп в люстре. При правильной схеме, нейтраль нулевой провод от распределительной коробки соединяется с девятью проводами патронов люстры. От выключателя, через распределительную коробку один провод соединяется со вторым контактом одной лампы. Второй провод от выключателя через распределительную коробку соединяется со вторыми контактами восьми ламп люстры. Соединение проводов и диагностика люстры на сопротивление, проводится пассивным способом при выключенных автоматах защитного отключения. То есть перед подключением схемы квартиры к внешнему источнику переменного напряжения, — проверяются все выполненные электрические соединения проводов: с двух клавишным выключателем; с люстрой из девяти ламп, — на сопротивление. В Вашем примере, для подключения люстры через двух клавишный выключатель, соединения выполнены неправильно: либо в соединениях проводов с люстрой; либо в соединениях проводов в распределительной коробке. Диагностика во избежание короткого замыкания при отключенных автоматах проводится следующим образом: Включается одна клавиша выключателя, два щупа прибора Омметр, Мультиметр соединяются с проводами, поступающими на люстру. Сопротивление допустим одной лампы в люстре будет составлять 37 Ом, сопротивление при включении второй клавиши выключателя соответственно будет в восемь раз больше. Электрику, полагаю, что не составит труда выполнить такие соединения. Сложного здесь ничего нет.

Comments are closed.

Подробности Опубликовано: 09 Декабрь 2014 Просмотров: 13981

Краткий обзор выключателей и их особенности

В настоящее время используется несколько типов, конструкций выключателей, каждый их которых выполняет определенную задачу.

Кнопочные

Этот тип имеет кнопку, которую нужно нажать для включения, выключения. Они часто используются для управления освещением, вентиляцией. Кнопочные выключатели могут иметь одну, несколько кнопок, могут работать с лампами различной мощности.

Клавишные

Бывают накладные и внутренние. Клавишный выключатель схож с кнопочным. Роль кнопки со светодиодной подсветкой или без, выполняет клавиша.

Розеточные

Розеточные позволяют включать и выключать подключенные к ним электроприборы. Они используются в для бытовой техники, такой как холодильники, телевизоры, компьютеры. Бывают одиночными, двойными, с заземлением или без него.

Тумблерные

Тумблерные имеют рычаг, который нужно перевести в одно из двух положений для включения, выключения. Они часто используются для управления вентиляторами, другими устройствами, которые нужно включать и выключать регулярно. Имеют одно или несколько положений.

Диммеры для ламп освещения

Диммеры используются для регулировки яркости освещения. Они могут иметь кнопочное или регулируемое колесо управления. Диммеры могут управлять с различными типами ламп, но не все лампы совместимы с диммерами.

Автоматические

Автоматические предназначены для защиты от перегрузок, коротких замыканий. Они имеют различную номинальную мощность, чувствительность к перегрузке. Могут быть одно, трехфазными, используются для защиты домашних, промышленных электрических сетей. Выбор конкретного типа зависит от задачи, для которой он предназначен.

Некоторые выключатели имеют особенности, например, диммеры могут иметь возможность изменения цветовой температуры света, а автоматические функцию замедленного включения, чтобы избежать перегрузки при включении мощных приборов. Выбор также может зависеть от его внешнего вида, дизайна. Существуют различные варианты декоративных выключателей, которые могут сочетаться с видом помещения.

Если вы не уверены в своих знаниях, опыте, чтобы выполнить работы с электричеством, рекомендуется обратиться за помощью к специалисту.

Как сделать проходной выключатель своими руками

Способ без сложных изменений конструкции – из двухклавишных приборов.

Последовательность действий:

  1. Устанавливают перемычку на входные клеммы первого устройства.
  2. К ним подключают фазу.
  3. Соединяют 2 отдельными проводами выходные клеммы первого и второго коммутаторов.
  4. Соединяют входные контакты второго устройства перемычкой.
  5. От них прокладывают жилу к светильнику.

Проходной выключатель своими руками делают из двухклавишных приборов.

Ноль к лампочке идет мимо выключателей.

Пользоваться такими самодельными приборами немного неудобно. Требуется каждый раз переводить клавиши в противоположные состояния. Если так не делать, устройства не работают.

Но основные переделки касаются контактной группы. Желательно использовать одинаковые по конструкции приборы. Подходят те, у которых устройство контактной группы позволяет развернуть одну пару на 180°. Тогда при любом положении клавиш одни контакты замкнуты, другие – отключены. Когда клеммы установлены в противоположном направлении, подключают устройства, как в предыдущей схеме.

Конструктивные изменения могут вызвать плохое замыкание контактов. Перед монтажом прозванивают парные контакты: сопротивление должно быть близким к нулю. Если это не так, перебирают выключатель, чтобы добиться плотного прилегания контактов.

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Источник

Выбор распаечной коробки

Если монтаж выполняется в жилом помещении, выбор распредкоробки сводится к покупке пластикового бокса, пригодного для:

  • наружной проводки;
  • скрытой проводки;
  • монтажа на гипсокартонную перегородку.

Также надо обратить внимание на размер – если предполагается выполнить в одном боксе большое количество соединений, то и габариты коробки должны быть увеличенными. Но если распредкоробка будет установлена в помещении с особыми условиями (производство и т.п.) или вне помещения, то надо обратить внимание на степень защиты от влаги и пыли IP, и подобрать изделие, соответствующее кондициям эксплуатации. Но если распредкоробка будет установлена в помещении с особыми условиями (производство и т.п.) или вне помещения, то надо обратить внимание на степень защиты от влаги и пыли IP, и подобрать изделие, соответствующее кондициям эксплуатации

Но если распредкоробка будет установлена в помещении с особыми условиями (производство и т.п.) или вне помещения, то надо обратить внимание на степень защиты от влаги и пыли IP, и подобрать изделие, соответствующее кондициям эксплуатации
