Схема подключения двухклавишного проходного выключателя с 2х мест

Как работает устройство

Функции проходного выключателя на две клавиши схожи с таковыми у переключателя с одной клавишей, но несколько расширены. В одном корпусе устройства происходит соединение двух проходных переключателей под одной крышкой, что делает возможности прибора более высокими. В момент включения клавиши на выключателе контакты перебрасываются, цепь замыкается, свет загорается. Напротив, расключение (переключение в обратную сторону) размыкает цепь.

Принцип работы перекидных контактов такой же, как на одноклавишном устройстве. Проходной выключатель имеет 2 входные клеммы, 4 выходные клеммы. На кнопках указан стрелками порядок включения электричества.

Как подключить проходной выключатель

Чтобы собрать штатную схему управления с помощью маршевых переключателей, потребуется два прибора. Один устанавливается в начале коридора (или у входа в комнату или в квартиру), второй – в конечной точке пути (или в конце коридора). При анализе схемы становится понятно, что собрать или разорвать цепь питания любым выключателем можно независимо от того, в каком положении находится второй.

Стандартная схема применения двух проходных выключателей.

Для управления из трех и более мест, в схему надо добавить соответствующее количество перекрестных переключателей. Теоретически их количество неограниченно.

Общий принцип подсоединения

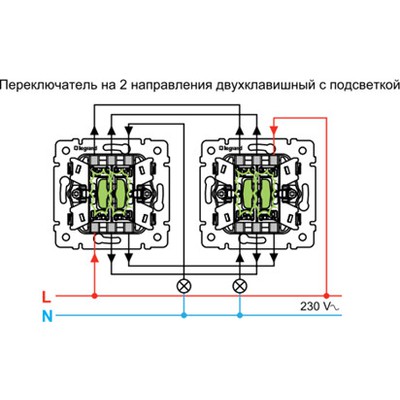

На рис. 2 подается общая схема подключения двухклавишного проходного выключателя. Почему общая? Потому что строение может быть разным (зависит от производителя) и последовательность подключения может быть несколько иной.

Как видно, нулевой кабель сразу подключается к лампам. Фазный электропровод, в свою очередь подключается ко второму прибору. Его подключают к клавишам 1 и 2. Клавиша 1 будет замыкать один из двух контактов. К ним подключаются два провода. Эти же электропровода должны подключаться к контактам, которые будет замыкать клавиша 1 второго отсоединителя. Далее от нее отходит электропровод к первой лампе. По аналогии подключаются провода к клавишам 2 первого и второго выключателей.

Сложного здесь ничего нет. Однако растет количество кабелей, которые выводятся в распределительную коробку, и в результате при монтаже двойного проходного выключателя нужно быть очень внимательным, чтобы сделать правильное подключение и не допустить ошибки.

В противном случае система освещения работать не будет.

Полезный совет: к использованию проходных двухклавишных приборов для включения света нужно будет еще привыкнуть. Дело в том, что они не имеют отметок «вкл.» и «выкл.».

Это означает то, что клавиши не имеют фиксированных положений, при которых свет будет включен или выключен. Например, в обычных приборах для включения света верхнее положение клавиши означает, что свет включен, нижнее – свет выключен. В нашем случае верхнее положение может отвечать как за включение, так и за выключение света.

Практическая схема подключения

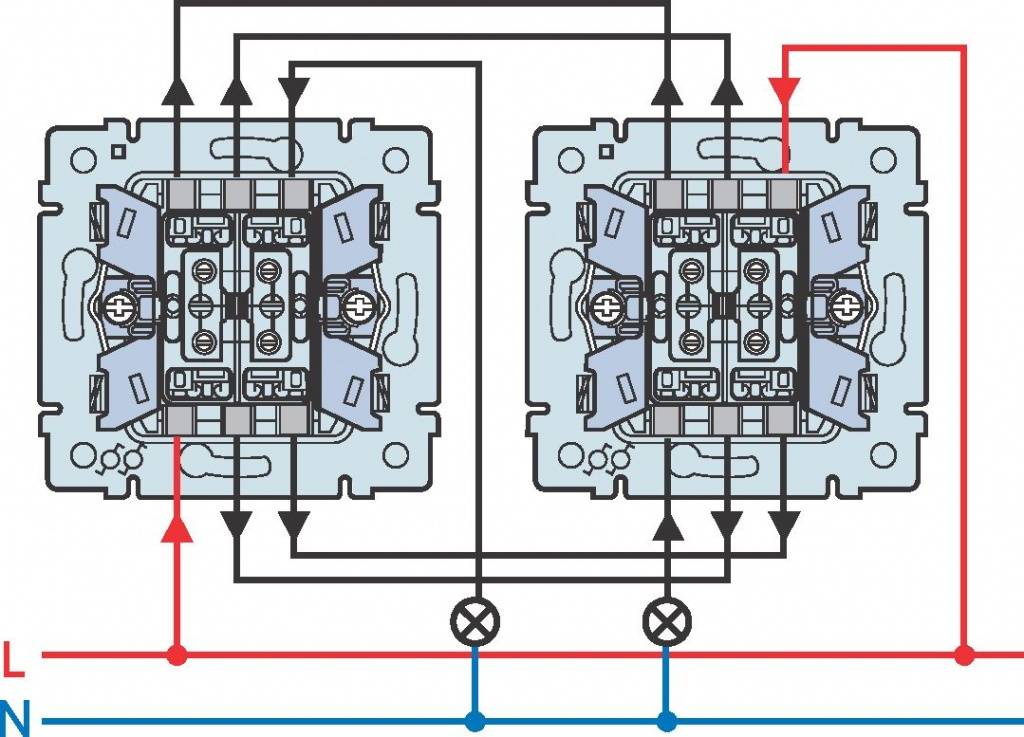

Теперь рассмотрим практическую схему подключения двойных проходных выключателей. Основой для примера будет продукт компании Legrand. Схема приводится ниже.

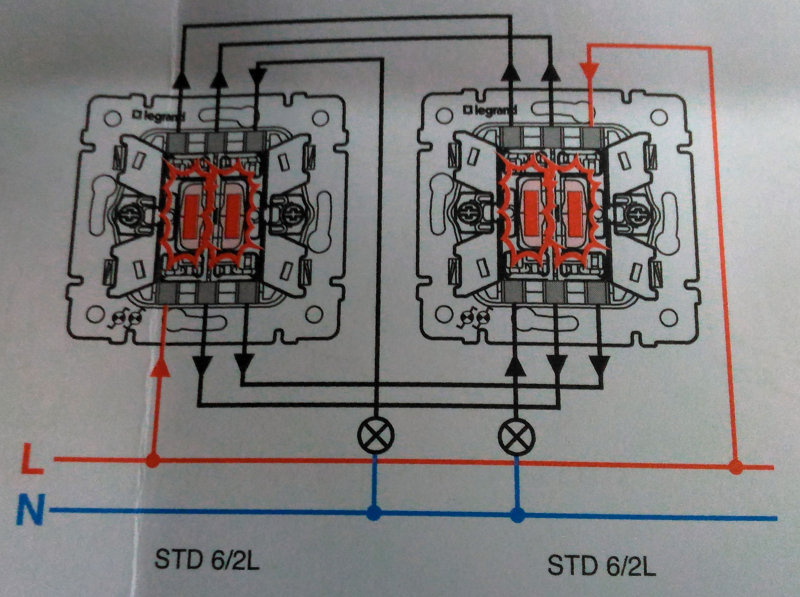

Подключение выключателей Legrand в качестве проходных

На изображении видно, что к обоим устройствам подключается фазный кабель. Если хорошо присмотреться, то в середине одного устройства можно увидеть две клавиши: левую и правую. В первом включателе ток подается на левую клавишу, во втором – на правую клавишу.

Собственно с самого начала следует сделать подсоединение фазных проводов.

Далее на картинке видно, что оба включатели соединяются четырьмя промежуточными электропроводками.

Полезный совет: для того, чтобы не запутаться, можно использовать провода разных цветов. Так, для коммутации нижних клемм 2 и 3 обоих включателей можно использовать синий и красный провода, а для коммутации верхних клемм 1 и 2 обоих отсоединителей можно использовать коричневый и желтый провода.

Выбор цветов зависит от вас. Благодаря этому вы сделаете правильное подсоединение электропроводов в распределительной коробке. В конце останется подключить электропровода, которые будут подавать питание на осветительные приборы. Их подключают к третьему верхнему контакту на левом включателе и к первому нижнему контакту на правом устройстве.

Теперь вы знаете об особенностях схемы расцепления выключателя, который является проходным и двухклавишным, а также знаете, как подключать сам включатель.

В общем, процесс подсоединения предусматривает следующие этапы:

1. Подключение фазных проводов.
2. Подсоединение промежуточных электрокабелей.
3. Подсоединение выходных электропроводов.
4. Подсоединение нулевого электрокабеля к светильникам.

Нужные инструменты и материалы

Для того чтобы реализовать процесс подсоединения, нужно использовать следующие инструменты:

• отвертку для плоского и фигурного шлицов;
• монтажный нож для зачистки электропроводов;
• бокорезы;
• уровень;
• гаечные ключи (необходимые для монтажа некоторых люстр);
• пассатижи.

Что касается материалов, то нужно иметь клеммники для соединения кабелей в распределительной коробке и изоленту, а также сами двойные включатели. Также смотрите видео, которое поведает об особенностях схемы подключения двухклавишного проходного выключателя:

Типы выключателя на 3 точки

Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:

1. Клавишные.
2. Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.

С учетом монтажа перекрестные делятся на:

1. Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
2. Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.

Проходной

В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».

Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

кабель питания с автомата освещения распредщитка

кабель на переключатель №1

кабель на переключатель №2

кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

белый(серый) – фаза

синий – ноль

желто зеленый – земля

или второй вариант:

белый (серый)

коричневый

черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.

Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой

Причем абсолютно не важно как вы их соедините

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

• Фаза с автомата должна приходить на общий проводник первого выключателя
• Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
• Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
• Ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекрестный

Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.

Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.

Принцип работы перекрестного отсоединителя

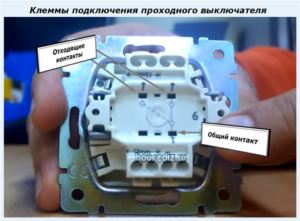

Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

Поделиться новостью в соцсетях

« Предыдущая запись

Конструкция и принцип действия двухклавишного выключателя

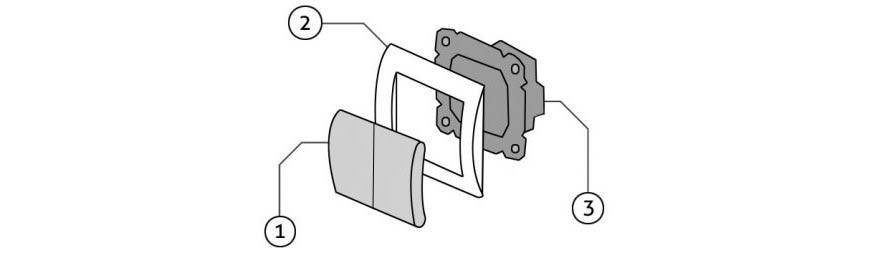

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

1. Двух клавиш (двигающиеся вверх-вниз части).
2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
3. Клеммников (те места, к которым подводят напряжение или ток).

Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе

Обратите внимание! Если нужно подавать ток не на одну, а сразу на несколько лампочек. Стоит обязательно использовать многожильные провода. Это как раз позволяет сделать двухклавишная модель выключателя

Это как раз позволяет сделать двухклавишная модель выключателя.

Принцип действия выключателя заключается в вариативности степени освещения:

1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
2. Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
3. Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.

Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Для чего нужен проходной переключатель

Главная особенность проходного выключателя – это возможность включить свет в одном месте, пройти в другое и там освещение выключить. Так удобно и комфортно может перемещаться сколько угодно людей в любом направлении и последовательности. Оттого устройство и называют проходным.

На практике, таким образом очень удобно пройти, например:

• из гаража в дом по улице;
• проследовать по длинному коридору;
• подняться по лестнице с первого этажа на второй;
• включить свет у двери спальни, дойти до кровати и выключить его.

Во всех четырех случаях нас выручит пара проходных выключателей. Особенно заметны удобства применения таких устройств в квартирах и домах большой площади. Для управления освещением в более сложных комбинациях с несколькими светильниками и точками управления применяются проходные выключатели с разным количеством клавиш и внутренних схем.

Изготовления проходного выключателя из обычного своими руками

Если вам в силу обстоятельств не удалось приобрести проходной выключатель, его несложно изготовить самостоятельно. Можно переделать обычный 2-х клавишный выключатель в проходной. Конечно же не все модели выключателей подходят для переделки.

У обычного выключателя с 1 клавишей, в корпусе установлено только 2 клеммы, у проходного их 3. В этом заключается разница, позволяющая определить прибор сразу в торговой точке, ведь иногда маркировки на них нет. Контакты простого устройства в зависимости от положения клавиши разъединяются или соединяются в цепь. У проходного всегда соединен один контакт с каким-либо из 2-х других, в зависимости от расположения клавиши.

У изделий разных изготовителей, места установки клемм могут быть разными. Поэтому нужно сразу найти центральный контакт для правильного подключения. Если на нем нет маркировки, то проверить его тестером.

Нередко бывает сложно найти в торговых точках подходящий вам проходной выключатель. Или у вас просто нет желания устанавливать прибор, который внешне сильно отличается от выключателей, которые уже установлены в вашем доме. У простого устройства с 2-мя клавишами уже закреплены в корпусе необходимые 4 контакта, это позволяет сделать из него самостоятельно проходной прибор. Но учтите, переделать вы сможете только изделия в которых можно менять местами контакты.

Иногда это можно заметить при внешнем осмотре, но чаще точно определить вы сможете после разборки устройства.

Переставлять клеммы в другое гнездо удобно используя пинцет. Работу сделать нетрудно, больших усилий прилагать не стоит.

После перестановки контактов, устройство собирают снова. Можно не менять клавиши если они вам подходят, но их придется соединить вместе с помощью хорошего клея. Можно использовать цельную клавишу от выключателя с 1 клавишей, только он должен быть одной серии с тем который вы переделываете. Собираем устройство и проверяем его специальным прибором. В одном положении соединения между клеммами не должно быть, после переключения клавиши цепь должна появиться. Так мы получим необходимый прибор. Который почти не отличается от заводского.

Схема управления освещением с трех мест

Для того чтобы управлять освещением сразу с трех мест – использованную ранее схему с двумя двухклавишными приборами потребуется дополнить еще одним (его называют перекрестным). Этот переключатель может быть размещен в любой точке помещения, находящейся между двумя уже установленными изделиями. Конструктивно перекрестный двойной проходной выключатель представляет собой два двухклавишных прибора, совмещенных в одном корпусе. В этом изделии на обычный перекидной механизм вместо двух установлена одна общая клавиша, за счет чего коммутация обеих линий осуществляется синхронно.

Схема управления освещением с трех мест.

Схема подключения на 3 точки организуется таким образом, что нулевой провод заводится сразу на обе осветительные группы, а фазовый поступает на каждый из входов первого двухклавишного переключателя. Независимо от позиции клавиш ток будет протекать только по 2-м из 4-х входных клемм. С первого проходного выключателя ток через перемычки попадает на вход перекрестного переключателя, а затем на второй проходной выключатель.

Такое положение клавиш выключателей определяет путь прохождения тока через осветительные приборы. Если данная группа находится в рабочем состоянии (лампочки светятся) – достаточно нажать на клавишу любого из переключателей, чтобы снять питание с нее. То же самое происходит и с их включением: при изменении положения любой клавиши цепь питания тут же восстанавливается.

Особенности управления светильником с трёх мест

Двухклавишные переключатели проходного типа, как и аналоги с одной клавишей могут работать как перекрёстные приборы. Принцип переключения контактных групп имеет аналогичную схему с управлением светильником с двух мест. То есть, как и в предыдущем случае подключать нужно два двойных прибора и перекрёстный аналог в соответствии с определёнными этапами.

Первым шагом будет установка выключателей в подрозетниках, закреплённых в стене. Эта схема подразумевает подключение 12 проводов в распределительной коробке.
На следующем этапе выполняется установка двух отдельных источников света и прокладки к ним кабеля с задействованным нулём.
Кабель обрезается по необходимой длине, при этом используют трёхжильный провод

К концевым выключателям подводится 6 жил, а двухклавишный проходной перекрёстный переключатель имеет 8 контактов.
Фаза подводится к первому выключателю с двумя клавишами проходного типа, а дальше следуя схеме к остальным приборам.
Подключение второго конечного выключателя проходного типа будет происходить непосредственно от осветительного прибора.
Очень важно при прокладке схем повышенной сложности правильно промаркировать все кабеля и отдельные жилы. Чтобы не ошибиться в хитросплетении проводов, нужно выполнять пошаговую маркировкуначиная с первого провода и продолжая от контакта к контакту

Нужно маркировать даже на первый взгляд простые в подключении кабели.
Как стало известно из практики, монтаж такой схемы требует использования увеличенной коробки или спаренного её аналога. Это в первую очередь обусловлено тем, что в стандартном распределительном коробе попросту не хватит места для качественного соединения проводов или же из-за большого количества соединительных колодок не удастся закрыть крышку.

Также любые двухклавишные выключатели проходного типа можно использовать как обычные аналоги. С этой целью одну контактную группу либо, вообще, не используют, либо через неё подключают ещё один отдельно взятый осветительный прибор. Ознакомившись с вышеприведёнными способами управления светильниками с разных мест можно разобраться, что такое схема подключения или как говорят электрики, схема расключения проходного выключателя.

Управление с 4 мест.

Разновидности приборов

Перед тем как подключать ДПВ нужно разобраться с классификацией. Знание особенностей монтажа, типа активации поможет правильно подобрать коммутатор.

По способу установки

Накладной проходной выключатель

Существует две разновидности:

• Внутренние, или «утопленные». Располагаются в стене как элемент скрытой проводки. Кабель прокладывается в штробе или внутри ГКЛ. Чтобы подсоединить переключатель, понадобится дополнительно поставить в отверстие подрозетник для рабочей части. На него подводятся монтажные канавки.
• Наружные. Устанавливаются в случае прокладки проводов в гофре или коробе поверх стены. На фарфоровых изоляторах в коробах не укладываются. Наружные выключатели оправданы в деревянных дачах, хозпостройках и подсобках.

По типу работы клавишной пружины

Двухклавишный переключатель функционирует по таким принципам:

• Сжатие: при надавливании на кнопку сила поступает на шарик, который сжимает пружину. Элемент скользит по оси качания коромысла, и двигаясь по его плечу, обеспечивает перемещение активного узла с контактами.
• Растяжение: на клавише находится рамка, прижатая к основанию пружины. Деталь качается по оси, разрывая или создавая электроконтакт.

Вне зависимости от механизма переключается активная часть.

По способу коммутации элементов

Перекидной выключатель с винтовыми зажимами

Подключить ДПВ можно при помощи винтовых или безвинтовых зажимов.

При установке на винтовые зажимы основная сложность работ – отсутствие маркировки контактов. Для поиска входа понадобится индикаторная отвертка. Гнезда под фазу находятся вверху керамического корпуса. Перед подключением с проводов на 0,7 см снимают изоляцию.

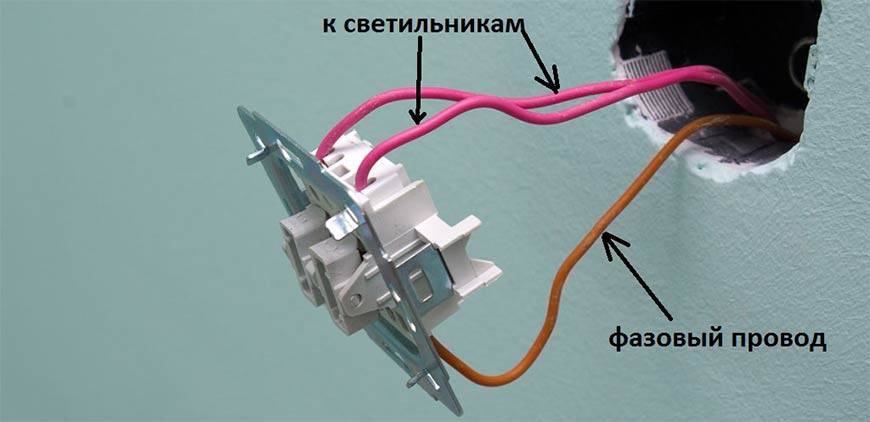

На верхний контакт подводят фазу, вставляя зачищенный участок в зазор, образовавшийся при раскручивании винта. Два оставшихся контакта подсоединяют аналогично.

У безвинтовых моделей контакт проводников осуществляется при помощи токопроводящей арматуры. С провода снимается на 8-10 см длины изоляционный слой. Фазную жилу подкидывают на контакт входа вверху панели. Он определяется по маркеру 1 или L.

Зачищенную часть провода помещают в специальный проем. Фиксация происходит при помощи внутреннего пружинного узла. Остальные жилы без изоляционного покрытия устанавливаются в гнезда для контактов выхода.

Как подключить проходные выключатели для управления освещением из нескольких мест? Схемы подключения и видео

Как уже было сказано выше, проходные выключатели предназначены для управления одной или несколькими группами освещения. Мы уже рассмотрели, как подключить проходной выключатель, и знаем, что управлять осветительными приборами можно из двух или более точек, но у каждой из таких схем имеются свои особенности.

Такое устройство, как выключатель, может выглядеть изящно и богато

В отличие от обычных одно, двух и трехклавишных коммутационных устройств, которые монтируются по одиночке, установку проходных выключателей выполняют только попарно. Далее мы рассмотрим, как выполнить схему управление группами освещения из двух и более мест и особенности подключения.

На видео наглядно показана схема подключения проходного выключателя:

Watch this video on YouTube

Принципиальная схема подключения проходного выключателя с 2-х мест

Подключение проходного переключателя практически не отличается от монтажа обычного 1, 2 или 3-х клавишного выключателя. Различие заключается лишь в количестве клемм и подводимых проводов.

Для реализации схемы подключения проходного выключателя с двух мест потребуется наличие двух коммутирующих устройств, распределительная коробка, в которую подводятся провода от осветительных приборов и трехжильные кабеля от переключателей.

Схема подключения проходного выключателя на 2 точки

Фазовый провод от распредкоробки присоединяется к общему входному контакту 1 проходного переключателя. Выходные контакты параллельно соединяются с аналогичными клеммами второго коммутирующего устройства. От общего контакта второго переключателя провод идет на клемму осветительного прибора. Другая клемма светильника проводом соединяется в распределительной коробке с «нулем».

Вот в принципе и вся схема подключения переключателей с двух мест. По-моему ничего сложно в этом нет.

Схема подключения проходного выключателя с 3-х мест

Иногда возникает потребность в создании более двух точек управления различными группами освещения, например, на лестницах многоэтажных домов, в больших залах, длинных коридорах с несколькими выходами и т.д. В таких случаях реализуется схема подключений проходных выключателей на 3 точки минимум.

Реализация схемы подключения проходного переключателя из трех мест актуальна в многоэтажных домах

Выполнить подобное подключение также можно без проблем, однако, для этого помимо обычных проходных переключателей потребуется и перекрестный выключатель. В таких коммутирующих устройствах имеется уже не три, а четыре контакта – пара входных и два выходных, которые переключаются одновременно, а соответственно необходимо использования четырехжильных кабелей.

В подобной схеме на первой и  последней точке управления освещением применяются обычные проходные выключатели, тогда как на всех остальных пунктах задействуются перекрестные переключатели. Число мест управления группами осветительных приборов неограниченно, но с каждой дополнительной точкой осложняется расключение в распредкоробке вследствие большого количества проводов. Для облегчения работ необходимо промаркировать провода, чтобы впоследствии не запутаться в них.

Схема подключения проходных выключателей из 3 мест

Принцип подключения проходных выключателей для трех точек управления следующий:

1. Выходные контакты первого проходного переключателя при помощи проводов соединяется с входной парой клемм, идущего следом перекрестного выключателя, и так далее вплоть до последней точки управления, общий провод которого присоединяется к контакту осветительного прибора. Фазовый провод присоединяется к входному контакту первого коммутирующего устройства, а второй провод, идущий от светильника, приходит на «нуль» в распределительной коробке.
2. К каждому из проходных переключателей подводится трехжильный провод, а к перекрестным – четырехжильные.

На приведенной выше схеме изображено подключение к освещению трех точек управления, состоящих из двух проходных и одного перекрестного выключателей.

Схема подключения проходного выключателя с 4х мест

Разобравшись, с приведенными выше вариантами расключения, несложно будет осуществить реализацию схемы подключения проходного выключателя на 4 точки и более. Разница заключается во внедрении в цепь дополнительных перекрестных переключателей.

Принципиальная схема подключения проходных переключателей для 4 мест

Принцип работ практически ничем не отличается от предыдущих, просто придется иметь дело с еще большим количеством проводов, так, что совсем нелишним будет их промаркировать.

Как работает схема подключения для проходного выключателя при управлении светом из двух мест

За основу работы системы освещения, созданной по этому принципу, используется обычный метод подключения проводов к люстре и выключателю. Защитный РЕ проводник от своей шинки в квартирном щитке без любых разрывов напрямую подключается со всеми металлическими корпусами электрических приборов. Его для упрощения предоставляемой информации на схеме не показываем.

Рабочий ноль, выделенный синим цветом, подводится через распределительную коробку к ближнему контакту электрического патрона, внутрь которого вворачивается лампочка накаливания.

Все включения светом осуществляются только за счет использования фазного проводника. Его можно определить с помощью указательного индикатора напряжения. Оба проходных выключателя подключаются в фазу сети питания последовательно, встречно.

При этом надо учесть конструктивные особенности проходного переключателя и правильно подключить входящие и отходящие от него магистрали, выделенные на рисунке разными цветами.

Особенности подключения проводов схемы к контактам проходного выключателя

Из приведенной схемы видно, что проходной переключатель имеет одну общую клемму, по которой подводится напряжение от квартирного щитка или оно направляется непосредственно к источнику света. Также есть два отходящих контакта. Каждый из них подключается к схеме за счет манипуляции с клавишей на лицевой панели.

При ее переводе в верхнее или нижнее положение соответствующий контакт подключается к напряжению, как показано на фотографии.

Обычно на корпусе проходной выключатель имеет заводскую маркировку его клемм с показом схемы подключения к ним проводов. Ей можно верить.

Однако, при монтаже создаваемой системы освещения следует вызвонить все цепи электрическими методами и проверить надежность создания контактов при переключении клавиши. Это избавит от возможных последующих ошибок.

Выбирая конструкцию проходного выключателя для источника света обратите внимание на совместимость допустимой нагрузки, которую могут нормально коммутировать контакты и общую электрическую мощность осветительных приборов. Если контакты не допускают подобную работу, то придется дополнительно подключить магнитный пускатель соответствующего номинала

Здесь мы рассмотрели наиболее типовую и простую проходную модель

Торговля предоставляет их большое разнообразие

Здесь мы рассмотрели наиболее типовую и простую проходную модель. Торговля предоставляет их большое разнообразие.

Виды проходных выключателей

По внутреннему устройству и количеству клавиш управления проходные модели для бытовых целей выпускаются:

• одноклавишными;
• двухклавишными;
• трехклавишными.

Кроме клавиш для управления могут использоваться:

• сенсорное устройство;
• пульт ПДУ;
• другие технологии.

Выбор способа управления клавишами или другим методом не влияет на качество работы схемы, а обеспечивает различные типы удобств, которые зависят от личных наклонностей владельца квартиры и его бюджета.

Анимированная схема, поясняющая принцип работы проходного выключателя

При правильно собранной схеме источник света будет надежно управляться от каждого переключателя. Для этого достаточно поменять положение его любой клавиши.

Как видим, задать строгое положение каждой клавише для четкого указания ее ориентации при включении или отключении света, как у обычных комнатных приборов с указателями «off» и «on» не получится.

Оба проходных переключателя взаимосвязаны при работе.
