Как подключить выключатель с подсветкой: схема и устройство

Виды выключателей в зависимости от типа подсветки

Необходимо лишь приобрести обычный выключатель и индикатор. С ними в схему впаивают резистор, при его помощи напряжение сети понижается до минимального значения. Схема светодиодной подсветки выключателя с конденсатором Чтобы на порядок повысить уровень свечения, можно использовать конденсатор. При выключенном оборудовании через резистор проходит ток, который идет дальше и включает светодиод. Кроме светодиода в схеме имеется токоограничивающий резистор. При параллельном соединении резисторов одинакового сопротивления мощность рассчитывается, как и при последовательном соединении, а номинал каждого резистора должен быть равен расчетному значению, умноженному на количество соединенных параллельно резисторов. Для примера рассмотрим, как установить индикацию на одноклавишном выключателе. Подсветка своими руками Самая простая схема подключения для выключателя со светодиодом выглядит следующим образом. Вот так выглядит смонтированная схема. Отличительной чертой таких выключателей является способ их монтажа: они устанавливаются на разных стенах в комнате, но подключают только один источник света.

Подсветка с применением неоновой лампы

По виду это устройство представляет собой резистор с неоновой лампой. Схема устройства прибора Представленный прибор разнится с обычным выключателем только наличием специального подсвечивающего индикатора, который может выступать в роли лампы неонового типа или же светодиода, содержащего ограниченный резистор. Чтобы правильно вмонтировать новый выключатель, нужно соблюдать такую же схему, как и при снятии, только в обратном порядке, то есть: Вставить в гнездо внутреннюю часть, предварительно подсоединив к ней провода.

Ниже можно ознакомиться с фото представленных видов выключателей с подсветкой. При таком подключении ток цепи будет рассчитан исходя из потребности лампы, превысив потребности светодиода в сотни раз. В зависимости от формы и размеров корпуса определить место установки светодиода. Затем на выходах черные провода нужно соединить со входными клеммами второго переключателя. Применение светодиодного выключателя Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно.

Ток нагрузки пойдёт по пути с наименьшим сопротивлением и светодиод погаснет. Последовательность действий: Выключаем рубильник и обесточиваем помещение. Что-либо испортить при установке подсветки в настенный выключателя невозможно, как сам светильник является ограничителем тока. Монтаж 1 клавишного выключателя с подсветкой

Как самому установить подсветку в выключатель

Схема и устройство выключателя с подсветкой несложные. Собрать устройство возможно в домашних условиях своими руками. Достаточно приобрести обычный выключатель и светодиод.

Схема состоит из основных частей:

  • светодиод;
  • ограничивающий резистор;
  • диод, подключающийся параллельно светодиоду.

Для светодиодов подойдет резистор с номиналом 100 кОм и мощностью не меньше 1 Вт. Для защиты следует применять диод КД521.

Чтобы сэкономить электроэнергию, можно воспользоваться другой схемой, которая ограничивает ток светодиода с помощью конденсатора. Его емкость должна быть равна 1 мкФ. При подключении цепи следом за конденсатором будет подключаться резистор, ограничивающий ток заряда. Эта схема имеет недостаток, который касается процесса монтажа. Часто конденсаторы имеют немалые размеры, что может привести к трудностям с их установкой в выключатель.

Конструкции, в которых в качестве подсветки используется светодиод, гармонично работают исключительно с обычными лампами накаливания. Люминесцентные ламы в такой цепи будут мигать после выключения. Светодиодные осветительные приборы вообще не будут работать, поскольку сопротивление светильника всегда больше.

Более эффективна схема с неоновой лампой в составе, предусматривающая последовательное подключение резистора с сопротивлением от 0,5 до 1 мОм.

Установить подсветку в выключатель очень просто. Светодиод или неоновую лампу необходимо закрепить на корпусе, используя обычный клей. В клавише нужно просверлить отверстие для света.

Подключение и монтаж

Как они подключаются? Давайте рассмотрим на примере уже почти готовой подсветки. Допустим, у вас есть алюминиевый профиль, с проложенной Led лентой внутри.

Для начала
отщелкиваете заглушку и рассеиватель.

Чтобы добраться до проводов, срезаете термоусадку. Готовые комплекты Led подсветки, как раз таки идут уже с припаянными проводами и выведенным коннектором.

Так как
модуль выключателя занимает определенное место, один сегмент ленты придется
отрезать.

Далее переходим к паяльным работам.

Выбираете паяльник малой мощности (до 40Вт) и выпаиваете провода.

Теперь нужно правильно расположить модуль. Какие провода, куда должны подключаться?

На задней стороне ищите соответствующие подсказки и надписи. Например:

GND (-) и VCC (+) – это основное питание с блока

Led (-) и led (+) – выход на нагрузку

Если никаких
надписей нет или они стерлись, то ориентируйтесь следующим образом. На дальние
контакты от кнопки подается питание 12-24В, а ближние идут на саму ленту.

При таком расположении модуля (фото вверху), нижние контакты будут минусовыми, а верхние – плюсовыми.

Сначала припаиваете провода от блока питания.

После этого обязательно изолируйте соединения термоусадкой, чтобы исключить случайное замыкание внутри алюминиевого профиля на его корпус.

Далее жилками сечением 0,5-0,75мм2 соединяете лед ленту. Только не перепутайте плюс с минусом.

Зачастую
приходится делать подключение крест-накрест, дабы соблюсти полярность.

Эти провода также в обязательном порядке изолируются. Сам модуль выключателя приклеивается к поверхности короба на двухсторонний скотч.

Как выбрать светодиодный выключатель

При выборе цена прибора, хотя является важным обстоятельством, тем не менее не должна быть единственным аргументом при покупке. Подключение китайского выключателя с подсветкой поможет сэкономить деньги, но не всегда позволит получить качественное устройство

Следует обращать внимание на такие особенности:

Важно учитывать надёжность контактной группы устройства.
Дизайн устройства должен соответствовать тому, который имеется в помещении
Надо обратить внимание на материал, из которого сделан корпус.
Существуют выключатели с подсветкой различными способами применения. Они могут быть клавишными, поворотными, шнуровые или сенсорные.
Класс защищённости должен отвечать условиям эксплуатации
Минимально допустимым считают IP20

Если планируется применять устройство в неблагоприятной обстановке, выбирают соответствующие: IP45 (при наличии высокой влажности), IP65 или выше подойдёт для выключателей, которые предназначены для использования на улице.

В зависимости от используемого типа может отличаться расположение индикаторов. Перед тем, как подключить одноклавишный выключатель с подсветкой или другую разновидность владелец должен убедиться, что такие модели не будут создавать дискомфорта при использовании


Принцип работы индикаторной подсветки выключателяИсточник profazu.ru

Умный диммер Fulogy

Например, нечто подобное и даже лучше, есть у компании Fulogy. Называется это устройство Smart Dimmer.

Собран
данный светорегулятор на основе инфракрасного сенсора. Напряжение питания –
12-24 вольта.

Максимальный ток нагрузки – до 10А! Мощность подключаемой ленты:

на 12В – 96Вт

на 24В – 192Вт!

Не слабо
так, правда. Особенно после хиленьких китайских экземпляров.

Высота его
всего 2,7мм. Он спокойно поместится в любой самый тонкий профиль.

Пружинок в нем никаких нет. Отверстия под инфракрасные датчики в крышке профиля вырезать не нужно.

Чувствительность
– от 0 до 10см. Причем расстояние настраивается вручную. Отсюда и отсутствие
необходимости дырявить крышку рассеивателей.

По умолчанию
настройка идет на максимальное расстояние.

Работает выключатель даже на морозе при температуре до -20С. Так что с его помощью можно легко управлять уличным освещением или фонарем на входе в дом.

Имеется
встроенная защита от переполюсовки. Перепутали плюс с минусом при подключении?
Не беда. У вас ничего не сгорит, просто освещение не включится.

Поменяйте
провода местами и все заработает.

Кстати, функция диммирования в отличие от большинства подобных устройств, у этого выключателя не сопровождается пульсацией.

Объясняется это частотой работы девайса. Здесь пульсации происходят на частоте 10 000Гц. А как известно, все что больше 300Гц – безопасно для человека и никак на него не влияет.

Минусом можно назвать ступенчатое изменение яркости. Она падает или увеличивается не плавно, а процентно в соотношении 25-50-100% Но это предустановленные настройки.

Если они вас не устраивают, можете их изменить. Вместо 25% оставить 5% и использовать подсветку в этом режиме как ночник.

На сайте компании есть подробная инструкция как это перепрограммируется.

Помимо регулировки яркости, в девайсе заложено несколько иных интересных режимов работы. Например, “вежливая подсветка”.

Это когда вы в спальне при входе просто взмахнули рукой, удобно устроились в кровати, и только спустя заданное время, свет сам собой погас.

Еще на плате
есть дополнительные контактные площадки, куда можно подключать внешние датчики.
К примеру, выносной датчик движения, или физическую кнопку
включения-отключения
.

Можно
запараллелить несколько таких кнопок и синхронизировать их работу.

Не любите
паять? Выбирайте модели с быстрозажимными клеммниками.

Стоимость сенсора конечно дороже, чем у китайцев, но качество и заложенный функционал не идут ни в какое сравнение. Плюс присутствует 3-х годичная гарантия.

Советы по выбору

Не стоит гнаться за дорогими керамическими выключателями. Для квартиры подойдёт обычный, пластиковый выключатель. Мощность приборов освещения не большая, поэтому подойдут и дешёвые

При покупке светодиодного выключателя советуют обращать внимание на класс защищённости. Чем выше класс, тем больше защита от влаги и пыли у данного устройства

  • IP oт 20 – защита устройства от попадания влаги и пыли слабая. Подойдёт для домов и квартир.
  • Устройства с IP от 45 и выше используют для помещений с повышенным уровнем влажности. (Баня, ванная, туалет, кухня).
  • IP от 65 – хорошо защищены. Используют на улице. Клавиши у такого прибора массивнее обычного. Имеет резиновый уплотнитель в месте ввода.

Сенсорный диммер с пружинкой

Для начала
обратим внимание на сенсорные модели. Как уже говорилось выше, шириной они со
светодиодную ленту, а длиной не более спичечного коробка

На своей плате имеют пружинку, при нажатии на которую, происходит включение и отключение освещения. Рассчитаны они на низкое напряжение 12-24 вольта.

Подключать их напрямую в сеть 220в нельзя!

То есть, устанавливаются они после блока питания светодиодной ленты.

Как правило, в самом ее начале.

Такие модели играют роль не просто выключателей, но и способны регулировать яркость Led освещения. Фактически, выступая в качестве полноценных диммеров.

Со всеми их плюсами и недостатками.

Для диммирования вам нужно просто подольше подержать нажатой пружинку.

Главный недостаток всех подобных устройств – малая мощность.

Обычно к ним можно подключить нагрузку от 20 до 48Вт, не более. А это всего около 2-х метров достаточно яркой светодиодной ленты.

Для увеличения мощности, например до 100Вт, потребуется напряжение 24 вольта. При этом сама лента + блок питания у вас должны быть аналогичными.

Как устроен выключатель с подсветкой

Основное отличие устройства с подсветкой от классических моделей — наличие индикатора. Это может быть неоновая лампочка или светодиод.

Выключатель с подсветкой/индикатором не будет работать с такими видами устройств:

  • люминесцентные лампы;
  • приборы освещения с электронными пусковыми регуляторами;
  • некоторые виды светодиодных ламп.

По функциональности различают приборы одно-, двух-, трех- и четырехклавишные, шнуровые и кнопочные и т. д.

Выключатели с подсветкой имеют массу преимуществ:

  1. Дизайн и конструкция почти не отличаются от стандартных устройств. Единственное отличие — наличие светодиода на передней панели, что делает нахождение в темном помещении более комфортным.
  2. Большинство схем отличаются экономичностью. Встроенные индикаторы потребляют совсем немного электроэнергии.
  3. Обслуживание светодиода не требует больших энергозатрат.

Часто устройства с подсветкой устанавливаются в спальнях. Работающая подсветка помогает быстро сориентироваться в комнате при внезапном пробуждении.

Как подключить выключатель с подсветкой?

Различия во внешнем виде обычного выключателя без подсветки и выключателя с подсветкой нет никакого, кроме окошка для подсветки. Подсветка работает только при отключенном освещении, и потребляет электроэнергии не много. Схема выключателя с подсветкой собирается на сопротивлении с неоновой лампой и резисторе со светодиодом.

При отключенном выключателе напряжение на индикацию поступает через нить накала лампы, которая имеет низкое сопротивление. Индикатор загорается, потому что к нему приложено почти 220 В. Если выключатель включить, контактами индикаторная лампа закорачивается, ток идет сразу на лампу накаливания, подсветка не горит.

Подключение выключателя с подсветкой

Может возникнуть вопрос. Почему горит подсветка, а лампа не горит? Ток через подсветку, будь то неоновая лампа или светодиод, ограничен большим сопротивлением, поэтому его недостаточно, чтобы зажечь лампу накаливания. Для лампы накаливания нужен большой ток.


Подключение подсветки на контакты выключателя

Схему подключения выключателя с подсветкой можно собрать на неоновой лампочке или светодиоде с резистором. Выключатели с подсветкой собранные на светодиоде не всегда могут хорошо работать с люминесцентными и светодиодными лампами, свечение индикатора может быть настолько мало, что его можно не заметить.

Это объясняется тем, что сопротивление источника питания энергосберегающих и светодиодных ламп больше чем нити ламп накаливания. Ток ограничен этим сопротивлением, и напряжения на индикаторе недостаточно для подсветки выключателя.

Схемы выключателей с подсветкой собранных на светодиодах

Ниже приводится не сложная схема выключателя с подсветкой, собранная на одном светодиоде и может быть легко повторена.

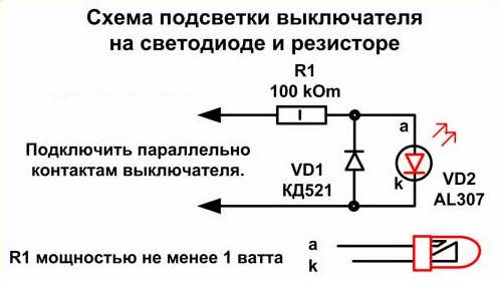

Первая схема подключения светодиодной подсветки к выключателю

Назначение диода VD1 по схеме — защита от пробоя светодиода обратным напряжением. Обратное напряжение светодиода 20 В, а обратное напряжение в сети для него равно значению отрицательной части синусоиды, которое значительно выше Uобр светодиода.  Эта схема выключателя со светодиодной подсветкой потребляет электроэнергии до 1 кВт за месяц, что достаточно много.

Если хотите собирать эту или другую схему подсветки, соединения нужно делать скруткой и пропаивать. Оголенные провода, резисторы, нужно хорошо изолировать изолентой или термоусадочной трубкой. Еще одна схема подсветки на резисторе и конденсаторе.


Вторая схема подключения светодиодной подсветки к выключателю

Конденсатор здесь играет роль делителя напряжения. Резистор на этой схеме ставится 100 — 500 ом, он предназначен для ограничения тока заряда емкости. Потребление электроэнергии в этой схеме подсветки меньше 50 Вт в месяц. К недостаткам схем на светодиодах можно отнести их размеры, Однако в корпусе выключателя места вполне достаточно.

Схема неоновой подсветки на резисторе

Подсветка на неоновой лампе малых габаритов и потребляет  электроэнергии немного. Для того чтобы зажечь неоновую лампочку требуется очень небольшой ток, поэтому она пригодна для энергосберегающих ламп и для подсветки выключателей светодиодных ламп.


Схема неоновой подсветки пригодна для энергосберегающих и светодиодных ламп

Резистор выбирается мощностью свыше 0,25 Вт. Неоновую лампочку не трудно найти у себя дома. Они ставятся в качестве индикаторов напряжения в удлинителях, электрических чайниках, утюгах и других бытовых электроприборах. Такие индикаторы уже полностью готовы к установке в выключатели.

Помогла вам статья?

Да1Нет

Калькулятор для расчета параметров токоограничивающего резистора

При самостоятельной установке в выключатель подсветки на светодиоде или на неоновой лампочке необходимо определить величину и мощность токоограничивающего сопротивления. Расчет можно выполнить по формулам, но гораздо удобнее рассчитать параметры резистора по специальному калькулятору. Достаточно ввести параметры и получить готовый результат. Калькулятор может быть полезен и для выбора резистора в выключателе с подсветкой заводского изготовления, в случае выхода резистора из строя.

  Онлайн калькулятор для расчета номинала и мощности токоограничивающего резистора
Напряжение источника питания U, В:
Напряжение падения на одном светодиоде или неоновой лампочке, В:
  Кол-во последовательно включенных LED или неоновых лампочек, шт:
Максимально допустимый ток через LED или неоновую лампочку, мА:

Справка. На светодиоде падение напряжения лежит в пределах 1,5-2 В, на неоновой лампочке падает 40-80 В. Необходимый минимальный ток, при котором гарантируется свечение светодиода, составляет 2 мА, неоновой лампочки – 0,1 мА. Эти данные можно использовать при расчетах на калькуляторе, если неизвестны параметры светодиода или неоновой лампочки.

При выборе сопротивления возникает необходимость в определении его номинала по цветовой маркировке. поможет решить этот вопрос.

Особенности подключения

Прежде чем подключить выключатель с подсветкой, необходимо убедиться, что управляемый им светильник не оборудован пуско-регулирующим аппаратом (ПРА). Такие аппараты присутствуют в устройствах для газоразрядных ламп, из которых в быту наиболее популярными являются люминесцентные (лампы дневного света).

Если подключить выключатель с подсветкой к светильнику с ПРА, происходит следующее: протекающий в цепи небольшой ток постепенно заряжает конденсатор ПРА. А он время от времени инициирует зажигание лампы, так что та вспыхивает. Такое мигание будет происходить постоянно, поэтому от индикации придется отказаться. Решить данную проблему поможет только установка параллельно лампе резистора с тем же сопротивлением, что и в цепочке подсветки.

Лучше всего выключатели с подсветкой работают с лампами накаливания — как обычными, так и галогенными.

Схемы подключения с подсветкой

В подключении выключателя ничего особенного нет, выполняется оно по стандартной схеме:

  1. При помощи индикатора фазы (прибор похож на отвертку с лампочкой) определяется фазный провод — именно к нему нужно подсоединять выключатель.
  2. Линия, на которой будут проводиться работы, обесточивается.
  3. В имеющемся в стене углублении фиксируется коробка.
  4. В коробку устанавливается внутренняя часть, которая при этом подключается к проводам. К фазе нужно подключать контакт, помеченный литерой «L», управляемые цепи (светильники) подключают к контактам «L1», «L2» и т.д.
  5. Далее устанавливается клавиша и выключателем можно пользоваться. Многие модели оснащаются пластиной, которая защищает от загрязнений пальцами область стены вокруг выключателя. Если такая пластина в комплекте имеется, ее нужно установить согласно инструкции.

Любой выключатель обязательно нужно устанавливать в разрыв фазы. При установке в разрыв нулевого провода он также будет отключать освещение, но в этом случае светильник даже в выключенном состоянии будет находиться под напряжением, что может привести к электротравме пользователя при замене лампы.

Можно сделать подсветку самостоятельно и оборудовать ею обычный выключатель. Индикаторная цепочка может быть собрана из следующих компонентов:

  • светодиод АЛ-307 (горит красным светом);
  • резистор сопротивлением не менее 100 кОм и рассчитанный на мощность как минимум в 1 Вт;
  • диод КД-521 (защищает светодиод от пробоя обратным напряжением).

Нужно учесть, что приведенное сопротивление резистора является ориентировочным. Его желательно точно рассчитать, ведь величина протекающего в цепи тока будет зависеть еще и от сопротивлений самого индикатора и основного светильника. Если же взять резистор «на глазок», то при значительном сопротивлении светильника может получиться так, что светодиод будет светиться еле-еле.

https://youtube.com/watch?v=oNtEj3GV77E

При расчете сопротивления резистора нужно учитывать следующее:

  • для свечения светодиода требуется ток в 2 мА и напряжение в 1,5 – 2 В;
  • для свечения неоновой лампы требуется ток в 0,1 мА и напряжение в 40 – 80 В.

Сопротивление управляемого выключателем светильника можно определить мультиметром или при помощи специальных таблиц. Кроме того, на многих интернет-сайтах размещены онлайн-калькуляторы, с помощью которых можно подобрать резистор для различных индикатора и светильника.

Значение сопротивления на резисторе не всегда прописывается цифрами — оно может кодироваться цветовой маркировкой. Расшифровку цветовой комбинации можно найти в специальных таблицах — они опубликованы в Сети.

Подключения проходного выключателя с одной клавишей

Подсветка потребляет мизерный объем электроэнергии — примерно 1 кВт*ч в месяц. Но ее можно сделать еще более экономичной. Для этого в качестве ограничителя тока следует применить конденсатор емкостью 1 мкФ. При такой схеме резистор должен иметь сопротивление 100 – 500 Ом — он включается последовательно с конденсатором и служит для ограничения тока его заряда.

Минус такого решения состоит в том, что конденсатор имеет большие размеры и не в любой выключатель может поместиться.

Клавиша обычного выключателя, в отличие от устройства с подсветкой, изготавливается из непрозрачного пластика и чтобы самодельная подсветка была видимой, в ней нужно просверлить отверстие. Для предотвращения попадания внутрь пыли его можно замазать силиконом.

Отключение подсветки выключателя

Устройство позволяет на время или навсегда отключить «светлячок». Сделать это просто:

  1. Как и в остальных случаях, сначала необходимо отключить электроэнергию.
  2. С помощью плоской отвертки поддеть, потом снять клавиши.
  3. Снять декоративную рамку.
  4. Открутить болтики.
  5. Вытащить внутреннее наполнение из подрозетника/монтажной коробки.
  6. Используя индикаторную отвертку, проверить наличие напряжения на проводах.
  7. Отсоединить провода от контактов.
  8. Найти в конструкции выключателя защелку, скрепляющую две части. Разделить их.
  9. Найти резистор и светодиод.
  10. Взять кусачки и перекусить провода, направленные к подсветке. Альтернативный вариант — выпаять светодиод.
  11. Собрать выключатель, повторяя вышеописанные действия в обратном порядке.

Теперь индикатор не будет работать.

Схема подсветки выключателя на неоновой лампочке

Такая схема лишена тех недостатков, которые присутствуют в вышеописанных схемах. Большим плюсом является то, что она подходит для светильников как на энергосберегающих и светодиодных лампах, так и лампах накаливания.

При разомкнутом выключателе ток движется через газоразрядную лампу HG1, которая светится и сопротивление R1 (любая мощность, но не менее 0,25 Вт; 0,5-1 Мом).

Газоразрядные неоновые лампы представлены широким ассортиментом, выбрать можно любую. На фото показаны лампа и резистор, имеющий номинал 200 кОм. Она была изъята из выключателя удлинителя компьютера «Пилот». Она встраивается в любой выключатель без дополнительной доработки. Такие лампы можно найти в электрочайниках, прибор с индикацией.

Такие лампы повсюду. Вы удивились? Все светильники дневного света используют стартер, это и есть неоновая лампа, встроенная в цилиндричный корпус. Какое количество стартеров в светильнике, такое и количество ламп. Чтоб извлечь ее оттуда, поверните цилиндр против часовой стрелки. Так же в корпусе имеется конденсатор, подавляющий помехи. При изготовлении подсветки он не нужен.

Если стартер был изъят из поломанного светильника, проверьте работоспособность лампы. Неонку лучше брать от стартеров нового типа, так как в старых стекло темнеет, что приводит к тусклому свечению.

Отключение подсветки выключателя

Устройство позволяет на время или навсегда отключить «светлячок». Сделать это просто:

  1. Как и в остальных случаях, сначала необходимо отключить электроэнергию.
  2. С помощью плоской отвертки поддеть, потом снять клавиши.
  3. Снять декоративную рамку.
  4. Открутить болтики.
  5. Вытащить внутреннее наполнение из подрозетника/монтажной коробки.
  6. Используя индикаторную отвертку, проверить наличие напряжения на проводах.
  7. Отсоединить провода от контактов.
  8. Найти в конструкции выключателя защелку, скрепляющую две части. Разделить их.
  9. Найти резистор и светодиод.
  10. Взять кусачки и перекусить провода, направленные к подсветке. Альтернативный вариант — выпаять светодиод.
  11. Собрать выключатель, повторяя вышеописанные действия в обратном порядке.

Теперь индикатор не будет работать.

Схема подключения своими руками: пошаговая инструкция

Схемы подключения выключателей с подсветкой и без нее – одинаковые (схему и правила установки вы найдете здесь). Функции не зависят от наличия дополнительных цепей подсветки. Фаза заводится на выключатель по ТБ. В таком случае, при выключенном свете, на контакте патрона не будет напряжения. Ноль и заземление напрямую идут в люстру. Для безопасности, отключают напряжение и вешают табличку на автомат, чтобы не включили во время работы с проводкой.

Важно
Перед установкой проверяют какой провод под напряжением. Затем необходимо отключить подачу тока и проверить заново.. Пошаговая инструкция:

Пошаговая инструкция:

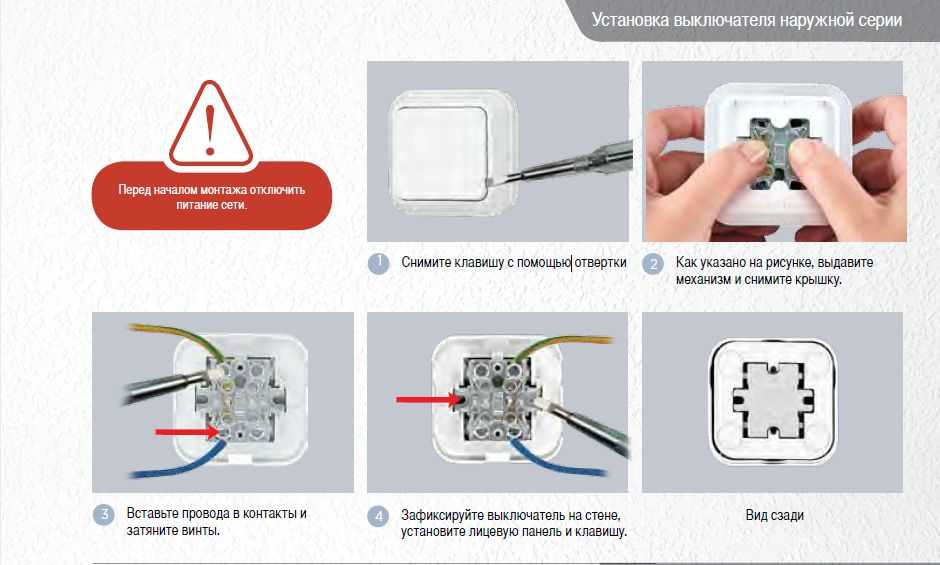

  1. Обесточить фазу. Снять кнопку.
  2. Открутить винты под клавишей. Отсоединить рабочий элемент от рамки.
  3. Для фиксации и соединения проводов, открутить винты.
  4. Оголить провода на 1 см.
  5. Вставить кабели фаз в отверстия от винтов. Смотреть, чтобы оголенная часть провода на 1 мм не входила в паз.

    Часто на некоторых дешёвых выключателях , места входного и отводящего каналов отмечены символами. Вход обозначается латинской L или цифрой 1. Выход – цифрой 3.

  6. Фиксирующие контакты и винты затянуть так, чтобы концы кабелей не двигались.

    Если выключатель дешёвый, то резьба не прочная поэтому прилагать большие усилия при затягивании не рекомендуется.

  7. Установить прибор в подрозетник вертикально.
  8. Распорными скобами фиксируют рабочий элемент.
  9. На механизм накладывается рамка и закрепляется винтами.
  10. Шурупами прикрутить колодку к установочной коробке.
  11. Для завершения монтажа установить клавиши.

Ток протекает к неоновой лампе через резистор. Это происходит, когда когда клавиша разрывает основную цепь освещения. Резистор используется для понижения напряжения. Индикация при этом будет светить нормально, а для работы светильника электроэнергии будет недостаточно.

При отключённом свете неоновая лампочка замыкает цепь. Поэтому это важный момент. Когда свет включится, ток начнет движение по основной цепи так как там напряжение меньше. Подсветка в этом случае работать не будет благодаря резистору.

Это самая простая схема подключения одноклавишного выключателя. Ее может использовать даже неопытный новичок в электрике. Подключение двухклавишного – такое же, но вместо одной лампы устанавливают две. На каждую клавишу.

Как подключить выключатель с подсветкой

Принцип работы выключателя

Принцип работы устройства основан на законах Ома. Электрический ток течет по пути самого малого сопротивления при параллельном подключении линий с разным сопротивлением.

Схема подключения имеет одинаково высокое сопротивление независимо от разновидности используемого индикатора – неоновая лампочка или светодиод. Этот показатель обеспечивает ограничительный резистор.

Куда подводить провода

Перед тем как приступать к установке выключателя с индикатором, важно разобраться в конструкции. Для этого рекомендуется снять клавиши

Чаще всего они фиксируются к корпусу при помощи штырьков или защелки.

Под клавишами можно увидеть клеммы, предназначенные для подключения проводов. Почти всегда они визуально представляют собой небольшие медные площадки с винтами.

Подключение выключателя света с одной клавишей с подсветкой

Схема присоединения подсветки к сети

Схема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.

Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.

Как подключить выключатель с двумя клавишами и подсветкой

Схема включения двойной модели с подсветкой

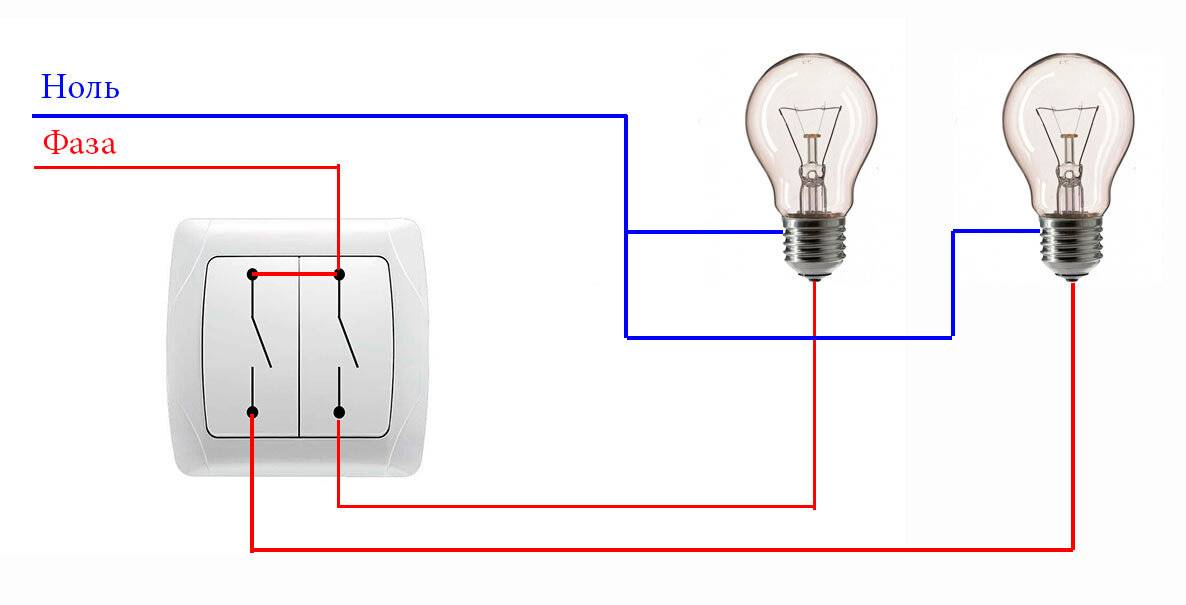

Схема подключения данной электрической конструкции мало чем отличается от предыдущей. В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания. На этом все отличия заканчиваются.

В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
