Адресная светодиодная лента DMX 512.
Особенность адресных светодиодных лент, использующих управление DMX 512 – параллельная подача сигнала управления на все модули, цифровой сигнал с выхода контроллера подается одновременно на все драйверы.
p, blockquote 26,0,0,0,0 —>
DMX ленты, производятся с записанными при производстве DMX адресами. По умолчанию, адресация пикселей каждой катушки ленты начинается с 1-го драйвера и 1-го адреса и нумеруется по порядку до последнего пикселя. Если в последствии в одну линию соединяется несколько катушек или отрезков, требуется произвести запись DMX адресов заново.
p, blockquote 27,0,0,0,0 —>
При записи адресов используется DMX кабель, обозначенный ADR (ADI, ADIN). После выполнения записи, при воспроизведении световых программ, вход ADI драйверов не используется. Если Ваш контроллер не имеет встроенного редактора адресов и не имеет выхода для подключения провода ADI, этот провод должен быть соединен с общим проводом GND, что предотвратит воздействие на него внешних помех и наводок.
p, blockquote 28,0,0,0,0 —>
Стоит сказать, что адресных светодиодных лент DMX 512 — Драйвер WS2821, гораздо больше преимуществ перед SPI.
p, blockquote 29,0,0,0,0 —>
- Длинна линии управления до 300 м. против 100 м. у SPI.
- При выходе из строя диода или группы диодов линия освещения продолжает работать.
Но есть и недостатки.
p, blockquote 30,0,0,0,0 —>
Требует Большое количество DMX адресов — отсюда высокая стоимость оборудования для управления этой системой.
p, blockquote 31,0,0,0,0 —>
Цвет, RGB или SMD
Светодиодная лента — полоса тонкого диэлектрика с нанесенными на нее токопроводящими дорожками, на которые напаяны светодиоды и токоограничивающие резисторы. Поставляется обычно в бобинах по 5 метров, может нарезаться, но только по определенным линиям разреза. В зависимости от типа ленты, линии разреза находятся на расстоянии 2,5—10 см.
Внешний вид светодиодной ленты примерно такой
Виды светодиодных лент
Какая нужна светодиодная подсветка, какого цвета, решить надо заранее. Она может быть белой или цветной, причем любого оттенка. Белый, красный, синий и зеленый — эти цвета можно найти везде, в любой торговой точке. Оттеночные цвета же придется поискать в специализированных магазинах.
Читать также: Что называют температурой плавления
Самые распространенные цвета
Но выбрать светодиодную ленту по цвету еще не все. Надо решить какой она будет — RGB или SMD. Для этого разберемся в их типах и в том, чем они отличаются.
По типу свечения есть ленты:
- Одноцветные, обозначаются SMD, выдают световой поток определенного цвета (белый, красный, синий, зеленый, могут быть и другие оттенки).
- Многоцветные, обозначаются RGB. Работают совместно с контроллером и пультом дистанционного управления, при помощи которых изменяет свой цвет. То есть, одна и та же ЛЭД лента может выдавать разные цвета.
Одноцветные LED ленты могут быть белого, синего, красного, зеленого цвета. Они относительно недороги (самые дешевые — белые, остальные немного дороже). Еще можно найти и других оттенков — малинового, розового, сиреневого, бирюзового и т.д. Цена на них выше, светят они обычно не так ярко (при одинаковых размерах кристалла). Для подключения к сети 220 В монохромных светодиодных лент нужен адаптер, так как питаются светодиоды от напряжения 5, 12 или 24 В.
Кроме адаптера, никакого другого дополнительного оборудования не нужно. Разве что вы хотите менять интенсивность света по своему желанию. Тогда нужен специальный контроллер.
RGB светодиодная лента может работать только вместе с контроллером и пультом управления
RGB светодиодные ленты, теоретически, выдавать могут любой оттенок. Зависит это от качества кристаллов и от органов управления. Найти RGB-ленты несложно — есть практически в любом магазине светотехники, но стоят они дороже монохромных. К тому же для подключения многоцветной ЛЭД ленты, кроме адаптера питания, необходим еще контроллер и пульт управления.
Существуют светодиодные ленты и на 220 В — как правило, их используют для уличной подсветки и подсветки витрин магазинов. Для их подключения не нужен блок питания, но нужен выпрямительный мост.
Как выбрать светодиодную ленту: RGB или SMD
Для тех, кто еще не сталкивался со светодиодной подсветкой, интересным кажется использование многоцветных светодиодных лент RGB. Возможность менять цвет освещения кажется заманчивой. На самом деле, интересно этим заниматься только первые недели две. Потом игрушка надоедает, выбирается определенный цвет и на этом останавливаются. С учетом того, что RGB лента стоит дороже, для нее необходимо приобретать еще и контроллер с пультом, такое решение не кажется разумным. Но, если хочется, — всегда пожалуйста.
Многоцветная лента из светодиодов, может выдавать практически любой цвет
Если вы решаете, какую выбрать светодиодную ленту — многоцветную или монохромную — помните, что монохромная LED лента с кристаллами того же размера дает света раза в 3 больше, чем многоцветная. Связано это с устройством RGB светодиодов. В них, в каждом светодиоде, запаяно по три небольших кристалла — красного (R — red), зеленого (G — green) и синего (B — blue) цвета. Отсюда и название RGB по первым буквам цветов в английском языке. То есть, RGB светодиод сделан из трех маленьких кристаллов. И, даже если гореть будут по максимуму все три (что случается очень редко), света они будут давать намного меньше, чем один большой такого же размера.
Где применяется
Применить ленту RGB 5050 можно в самых разных местах:
- Подсветка витрин. Яркий свет подсветит товар, а возможность выбрать оттенок света создаст декоративный эффект.
- Освещение спальни или коридора. В дежурном режиме может гореть синий или зеленый цвет, а при появлении людей с помощью датчика движения или выключателя устройство переключится на белый свет.
- Подсветка аквариума или новогодней елки. RGB-контроллер обеспечит цветовые эффекты.
- Дополнительное освещение зала. В режиме белого света, все цвета включены на максимум, LED-полоса дополнит люстру, а если основное освещение отключить, то возможность выбора цвета освещения поможет создать романтическую обстановку. Для этой цели лучше других подходит светодиодная лента LUX class, 5050 (4 chips), 60 led/m, RGBWW, 24 V, P 170. В ней кроме RGB светодиодов есть белые, что обеспечивает более яркий свет. Класс защиты достаточен IP 20.
- При подключении к контроллеру с соответствующими возможностями LED-полоса может использоваться в качестве светомузыкальной установки. Такая подсветка будет хорошо смотреться в потолочном плинтусе.
- Моддинг. RGB-lenta украсит системный блок или компьютерную акустику. Комплект для LED-подсветки можно подключить к самостоятельному RGB-контроллеру или к материнской плате ASUS Aura с 4-пиновыми разъемами RGB LED.
Сделать такую подсветку можно своими руками. В магазинах любого города – Ростова, Самары или Саратова продается LED-лента любой цены и качества – econom, standart или premium. Известным производителем таких лент является гонконгская фирма Eleganz.
Особенности установки блока питания
Блоки питания для светодиодных лент обычно устанавливаются в соответствии со структурной схемой, которая входит в их комплектацию. В основном перед установкой трансформатора светодиодную ленту разрезают на секции, состоящие из необходимого количества диодов.
Места нарезки обозначены двумя парами контактных групп (с каждого конца секции) и маркером в виде ножниц. Блок питания соединяется параллельно секциям. В процессе подключения необходимо соблюдать полярность (подключать клеммы блока питания с обозначениями «+» и «-» к соответствующим контактам ленты), при этом следует учитывать, что выходное напряжение источника не должно превышать 12 или 24 В (номинальное напряжение ленты). Расположение блока питания не влияет на функциональность устройства, но его нужно подбирать по эстетическим соображениям.
На практике применяются две схемы подключения светодиодной ленты к блоку питания.
Подключение светодиодной ленты к одному блоку питания
Чаще всего светодиодная лента представляет собой цельный пятиметровый отрезок, который намотан на пластиковую катушку. Как правило, с внешней стороны — на незамотанный на катушке конец — к ленте подсоединяются провода, необходимые для соединения с блоком питания. Если же после покупки обнаружилось отсутствие соединительных проводов, то следует взять любые многожильные провода красного («+») и чёрного («-») цвета, отмерить нужную длину, которой должно быть достаточно, чтобы достать до клемм блока питания, и припаять их, предварительно зачистив и облудив оба конца.
- Облуживаем провода, используя канифоль и олово, и методом пайки подсоединяем их к дорожкам ленты. В процессе пайки следует применять маломощный паяльник и производить соединение достаточно быстро, так как есть вероятность того, что от воздействия повышенной температуры светодиоды могут повредиться. Выбор блока питания для светодиодной ленты Облуживать провода нужно быстро, чтобы не перегреть их и не повредить светодиоды
- После этого свободные концы проводов (не припаянные к ленте) подсоединяем к блоку питания, соблюдая полярность. Выбор блока питания для светодиодной ленты Красный провод от светодиодной ленты («+») нужно подсоединить к клемме «+V», а чёрный («-») — к клемме «-V»; к клеммам «L» и «N» подключается сетевое напряжение («L» — фаза, «N» — ноль)
Видео: подключение герметичного блока питания
Подключение двух светодиодных лент к одному блоку питания
В качестве примера рассмотрим следующий вариант: запланирован монтаж и подключение светодиодной ленты, длина которой составляет 8 метров. Проблема в том, что найти кусок ленты такой длины довольно затруднительно, т. к. в основном светодиодные ленты продаются в катушках по 5 метров. Однако всё же требуется 8 метров, и что же делать?
Выбор блока питания для светодиодной ленты Если нужно подключить несколько кусков свтодиодной ленты общей длиной более 5 метров, это можно сделать только по параллельной схеме
Все достаточно просто. Выполняем следующие действия:
- Приобретаем две катушки со светодиодной лентой, причём один кусок оставляем цельным (5 метров), а от второго отрезаем 3 метра и соединяем их. Для того чтобы отрезать ленту берём обычные ножницы и ищем линию, по которой будем отрезать кусок нужной длины.
- Далее зачищаем и облуживаем контактные площадки обоих кусков ленты (с одной и той же стороны).
- Берём четыре двухжильных провода (два красных «+» и два чёрных «-») и также подготавливаем (зачищаем и лудим).
- Припаиваем к двум кускам ленты. Свободные концы проводов, идущие от пятиметрового куска, припаиваем (привинчиваем) к клеммам блока питания («+V» и «-V»), а к клемам «L» и «N» подсоединяем провода сетевого кабеля.
- Далее на проводах, которые подведены к пятиметровому куску ленты, снимаем небольшие куски изоляции. Затем лудим их и подпаиваем к ним провода от трёхметрового куска, тем самым подключая оба куска ленты параллельно. Выбор блока питания для светодиодной ленты Если соответствующие провода от каждой ленты свести в одну точку, получится параллельное подключение
Видео: подключение и монтаж светодиодной ленты — 3 главных правила
Разнообразие выбора светодиодных лент поможет воплотить любую мечту и создать поистине красивое освещение, которое выгодно подчеркнёт любое помещение. Использование светодиодной ленты в качестве осветительного прибора придаст дому дополнительный уют и тепло. Однако перед тем как приступить к созданию светодиодной системы освещения, следует ознакомиться с видами изделий и изучить правила подбора питания, чтобы вся система заработала и радовала глаз.
Источник
Другие виды
Оригинальным альтернативным способом светодиодного освещения является применение современных гибридных диодных лент, оптимально сочетающих в себе источники света белого окрашивания и других цветовых решений. В этом случае на одной полосе поочередно располагаются RGВ SМD-5050 и простые диоды белого цвета. В качестве основного освещения используются мощные белые светодиоды, а потолочная подсветка выполняется при помощи RGВ-элементов.
На сегодняшний день производителями осветительного оборудования налажен выпуск и более сложных, достаточно редких моделей, которые не подходят для монтажа в домашних условиях:
- Декоративная и функциональная потолочная подсветка часто осуществляется посредством Whitе-МIХ. В этом случае потолочная подсветка может плавно очень регулироваться от холодного до теплого белого света.
- Диоды «Бегущий огонь» представляют собой новую трехцветную систему, а основная конструктивная особенность представлена возможностью осуществлять управление каждым осветительным элементом в отдельности. Таким образом можно получать различные световые эффекты и выполнять наиболее сложное и эффектное осветительное оформление.
- Одноцветные светодиодные ленты Рiхеl Light DМХ дают возможность осуществлять управление каждым LED-источником отдельно, что значительно расширяет возможности использования.
Следует отметить, что световые диоды Рiхеl Light DМХ могут управляться не только посредством DMX-контроллера, но и с применением стандартной компьютерной техники.
Виды подходящих преобразователей
Сегодня рынок электронике имеет огромный ассортимент блоков питания, которые можно подключить к светодиодной ленте. Кроме преобразователя напряжения, данное устройство может еще называться и электронным трансформатором. Но это уже порядком устаревшее название. Иногда его даже могут назвать «драйвером», что, по сути, является некорректным названием, ведь БП является источником напряжения, а не источников тока.
Чтобы расчет требуемой мощности блок питания не был проведен в пустую, при покупке светодиодной ленты нужно, необходимо знать, какие вообще БП могут к ней подключаться. Их классификация бывает самой разнообразной. Поэтому рассмотрим наиболее часто встречаемые деления на различные виды устройств.
Поскольку блок питания преобразует напряжение, он достаточно сильно нагревает при своей работе. В связи с этим важным параметром выбора данного типа устройства будет способ его охлаждения. По способу охлаждения, преобразователи бывают следующих типов:
активные. Из названия видно, что для охлаждения используется активный механизм – вентиляторов. Он установлен в корпусе прибора и обеспечивает его достаточно эффективное охлаждение. Такие БП характеризуются небольшими размерами и высокими мощностями. Поэтому к ним можно подключать много метров светодиодной ленты;
Активный блок питания для светодиодной ленты
пассивные. Внешне они напоминают блок питания для ноутбука. При этом он имеет решетчатую часть корпуса, через которую происходит пассивное охлаждение. Такие модели менее эффективны, так как не всегда могут охлаждать устройство. К ним не рекомендуется подключать длинную подсветку из светодиодов.
Пассивный блок питания для светодиодной ленты
Также преобразователи, которые можно подключать в сему питания светодиодной ленты, могут различаться по своему внешнему виду на следующие группы:
- черный пластиковый корпус, очень похожий на БП от ноутбука. На корпусе имеется наклейка с указанием на ней всей необходимой информации о технических характеристиках изделия. Для светодиодной ленты они считаются достаточно оптимальным выбором;
- алюминиевый герметичный корпус. Такие изделия следует приобретать для помещений, где имеется повышенная влажность. Подключать их необходимо к светодиодной продукции влагостойкого типа, которая будет выступать в качестве подсветки на кухне, в ванной комнате или балконе;
- металлический корпус, в котором имеется контактная площадка, а также отверстия. Данный тип БП нужно использовать только в помещениях, где преобладает сухой микроклимат. Причем размещать их нужно в закрытом месте, которое надежно защищено от пыли и грязи. Это, наверное, самые малоэффективные преобразователи.
Внешний вид блоков питания
Это далеко не полная классификация БП.
Основные критерии выбора
Чтобы подобрать блок питания светодиодной ленты, нужно обратить внимание на такие ключевые характеристики данного устройства:
- значение выходного напряжения – оно в обязательном порядке должно соответствовать по показателю осветительному прибору;
- показатель мощности устройства – рассчитывается по специальной формуле;
- уровень защиты;
- наличие дополнительных функций.
Выбирая источник питания, также нужно учесть его стоимость. Защищённые от влаги модели будут стоить дороже. На ценообразование влияет метод преобразования устройства и его мощностные показатели.
Метод преобразования
Принцип работы импульсного блока питания
По способу преобразования блоки питания можно разделить на 3 основных типа:
- линейные;
- бестрансформаторные;
- импульсные.
Источники питания линейного типа изобрели ещё в прошлом столетии. Они активно использовались до начала 2000-х годов, до появления на рынке импульсных устройств. Сейчас практически не применяются.
Бестрансформаторные модели малопригодны для питания светодиодных светильников. Они обладают сложной конструкцией – напряжение 220В в них уменьшается посредством RC-цепи с последующей стабилизацией.
Основной серьёзный минус – блок нельзя включать без нагрузки. В противном случае может выйти из строя силовой транзистор. На современных моделях эту проблему решили при помощи обратной связи. В итоге на холостом ходу напряжение на выходе не выходит за пределы допустимого показателя.
Охлаждение
В зависимости от применённой системы охлаждения блоки питания разделяются на 2 типа:
- Активное охлаждение – устройство оснащается внутрикорпусным вентилятором, отвечающим за эффективность охлаждения. Такая конструкция даёт возможность взаимодействовать с достаточно высокими мощностями. При этом вентилятор может гудеть и его периодически нужно чистить, так как с воздушным потоком внутрь корпуса попадает пыль.
- Охлаждение пассивного типа – устройство не оборудуется вентилятором (естественное охлаждение). Такие источники питания очень компактны, но при этом подходят исключительно для использования в быту, так как рассчитаны на малые нагрузки.
Исполнение
Компактный блок питания для светодиодной ленты
По типу исполнения блоки питания разделяются на такие конструкции:
- Малогабаритный пластиковый корпус. Такое устройство внешне схоже с блоками питания от ноутбуков и обладает разборным корпусом из пластика. Модели данного класса функционируют стабильно и будут оптимальным вариантом для использования в сухих помещениях.
- Герметичный корпус из алюминия. Конструкционные особенности, герметичность и прочность используемого материала, позволяют применять такой светодиодный блок в помещениях с повышенной влажностью. Он устойчив к воздействию влаги и выделяется длительным эксплуатационным сроком.
- Корпус из металла с вентиляционными отверстиями. Такие устройства не защищены от внешних воздействий, поэтому монтируются в специальные закрытые коробки. Корпус открытого типа даёт возможность быстро перенастроить блок.
Выходное напряжение
Данная характеристика устанавливает, в какой номинал напряжения преобразует источник питания исходное сетевое напряжение 220В. Обычно это 12В и 24В постоянного или переменного типа. Наиболее распространёнными являются светодиодные ленты на 12В с напряжением постоянного типа. Соответственно, для них нужен блок питания маркировки DC12V.
Мощность
Потребление светодиодов
В отдельных ситуациях в расчёте мощности источника питания просто нет надобности. Например, если нужно подсоединить 1 метр ленты на светодиодах класса SMD с питанием 12В, подойдёт любой блок с неизменным напряжением на выходе 12В. Если же предполагается более мощная нагрузка, нужно будет воспользоваться формулой расчёта.
Подобрать мощность источника питания можно исходя из максимальной длины светодиодной ленты и от показателя потребления 1 метра изделия. Для облегчения такой задачи производители прописывают требования к источнику питания в инструкции к LED-ленте.
Дополнительные функции
Блок питания с пультом управления
Кроме основных характеристик, при выборе блоков питания внимание нужно обращать на наличие в них дополнительных функций:
- могут быть тривиальными и исключительно обеспечивать питание;
- более функциональные модели обладают встроенным диммером;
- отдельные устройства оснащаются инфракрасным датчиком или радиоканалом для управления при помощи пульта ДУ.
Расчет мощности трансформатора ИБП
Таблица мощности диодов
Исходными данными для расчета трансформатора для ИБП являются параметры освещенности, которые предполагается достичь посредством данного устройства. Для успешного решения этой задачи потребуется определиться с длиной ленточки, обеспечивающей нужный световой эффект. Если исходить из того, что на одном ее метре размещается 60 стандартных диодов с суммарным потреблением 4,8 Ватта, посчитать общую мощность удается простым перемножением двух известных цифр. Для этих целей даже не потребуется калькулятор, поскольку все операции легко совершаются в уме.
Расчет параметров блока питания светодиодной ленты
Монтаж светодиодных источников – дело не простое, особенно если это не готовые к употреблению изделия. Тем более необходимо знать параметры блока питания, если речь идёт об использовании светодиодной ленты, не содержащей маркировки по мощности. Что встречается не так уж редко.
Подобрать блок питания для такой немаркированной светодиодной ленты поможет следующая таблица, в которой представлены номинальные характеристики популярных матриц:
Проще всего определять параметры немаркированных светодиодов, применяемых в светодиодной ленте, как видно из таблицы, по их размерам. Но и плотность размещения светодиодов на ленте – тоже важный показатель. Существуют СЛ с 30, 60 или 120 матрицами в расчёте на погонный метр.
Предлагаем вашему вниманию таблицу мощности БП для конкретных типов SMD-матриц в зависимости от их плотности:
| Тип светодиода | Плотность (число smd на погонный метр) | Потребляемая мощность, Вт (для метровой и пятиметровой ленты) | Требуемая сила тока, А (для метровой и пятиметровой ленты) |
| 3528 | 30 | 3,30/16,50 | 0,28/1,36 |
| 60 | 6,60/33,0 | 0,56/2,75 | |
| 120 | 13,20/66,0 | 1,105,50 | |
| 5050 | 30 | 9,0/45,0 | 0,76/3,76 |
| 60 | 18,0/90,0 | 1,50/7,50 | |
| 120 | 36,0/180,0 | 3,0/15,0 | |
| 5630 | 30 | 15,0/75,0 | 1,26/12,50 |
| 60 | 30,0/150,0 | 2,6/12,6 | |
| 120 | 60,0/300,0 | 5,0/25,0 |
Но большой ассортимент изделий, существенно разнящийся по стоимости, может поставить в тупик и специалиста. А поскольку вполне естественное желание сэкономить на покупке, не потеряв при этом в качестве, можно считать определяющим при совершении покупки
Поэтому при решении вопроса, какой БП выбрать, желательно обращать внимание не только на конечный ценник, но и разбираться в стоимости 1 ватта мощности. Нам поможет следующая таблица, где представлено оба ценовых параметра (на примере изделий OEM DC12 различной мощности и ампеража):. Но и здесь всё не так однозначно
Исходя из представленных данных, можно сделать однозначный вывод, что покупка мощного БП выгоде приобретения нескольких менее мощных. Но, во-первых, далеко не всегда требуется блок питания на 120 и тем более 360 Вт, то есть математика здесь будет уже немного другая. Во-вторых, завязывать всю систему освещения на единственный источник питания тоже не совсем правильно – если он выйдет из строя, вы останетесь без освещения. Поэтому оптимальной схемой можно назвать использование нескольких самостоятельных источников, благо монтируются они довольно просто
Но и здесь всё не так однозначно. Исходя из представленных данных, можно сделать однозначный вывод, что покупка мощного БП выгоде приобретения нескольких менее мощных. Но, во-первых, далеко не всегда требуется блок питания на 120 и тем более 360 Вт, то есть математика здесь будет уже немного другая. Во-вторых, завязывать всю систему освещения на единственный источник питания тоже не совсем правильно – если он выйдет из строя, вы останетесь без освещения. Поэтому оптимальной схемой можно назвать использование нескольких самостоятельных источников, благо монтируются они довольно просто.
При решении вопроса, как выбрать и рассчитать мощность блока питания СЛ следует использовать простое правило – запас прочности по этому показателю должен составлять порядка 30%.
Рассмотрим конкретный пример расчётов. Пускай нам необходимо организовать освещение гостевой комнаты с габаритами 6х3 м., то есть площадью 18 м2.
Исходя из действующих нормативов по уровню освещённости, нам потребуется LED-источник совокупной яркостью порядка 350 люмен на погонный метр. Для этих целей можно использовать матрицу 3528 60led, номинал освещённости которой составляет 360 люмен/погонный метр. Учитывая, что периметр комнаты составляет 18 м., получаем показатель суммарной мощности ленты, равный 116 Вт (6,6 Вт/м*18).
Проблема в том, что у разных производителей яркость светодиодов может варьироваться в довольно значимых пределах, поэтому на выбор ленты влияет и этот показатель. Самый надёжный способ расчёта мощности импульсного БП для светодиодной ленты – учитывая паспортные данные. Не забываем, что расчётный показатель нужно увеличить на 30%. В нашем случае получим 150 Вт.
Если схема монтажа системы освещения предусматривает использование нескольких источников питания (например, двух), разбиваем ленту на 3 участка. Получаем два пятиметровых сегмента и один 8-метровый (длина стандартной катушки составляет 15 м.). Для пятиметровых участков потребуются БП номиналом 40 Вт, для длинного сегмента – на 70 Вт.
Как выбрать преобразователь
Диодное освещение используется в самых разных сферах – подсветка рекламных билбордов, оформление салонов автомобилей, дизайн интерьера. Главным компонентом, от которого зависит работа светодиодной ленты, это блок питания. Он представляет собой трансформатор напряжения из сетевого 220 В в рабочее 12 В или 24 В.
Блоки питания бывают:
- открытые – используются в помещениях без повышенного уровня влажности;
- полугерметичные – разрешено использовать на улице, но под навесом, чтобы на них не попадала вода;
- герметичные – помещаются в бассейны, ванные и другие типы помещений с повышенной влажностью.
По виду источников напряжения выделяют:
- Трансформаторные блоки, в которых основой является силовой трансформатор. Схемы просты и надежны, но приборы обладают большим весом и высокой стоимостью. Практически не используются.
- Импульсные. Подходят для применения в светодиодных лентах. К преимуществам относятся цена, размеры и вес, мощность и устойчивость к токовым нагрузкам. Недостатки – сложность схемы, чувствительность к влаге, импульсные помехи. Современные технические средства помогают устранить эти недоработки, но стоимость их будет выше.
По мощности различают от 12 до 800 Вт. По силе тока от 1 А до 66 А.
По типу охлаждения:
- пассивное;
- активное.
По материалу корпуса:
- из алюминия;
- из металла;
- из пластика.
Основные технические характеристики блоков питания:
- входное напряжение – показывает, в какую сеть можно подключать устройство;
- выходное напряжение – показывает, в какое напряжение преобразуется;
- номинальная мощность – нагрузка, на которую рассчитан блок питания;
- тип напряжения на выходе – постоянное или переменное.
Перед тем как выбрать блок, нужно заранее продумать размещение. К месту установки также предъявляются требования:
- около корпуса необходимо по 20 см воздушного пространства со всех сторон для вентиляции;
- нельзя устанавливать прибор рядом с нагревательными элементами;
- при использовании двух и более преобразователей нельзя располагать их вплотную друг к другу;
- открытые и полугерметичные приборы нельзя размещать под прямыми солнечными лучами;
- к трансформатору должен обеспечиваться доступ.
Выбор прибора основывается на том, какой нужен способ подключения, корпус, принцип охлаждения, мощность и дополнительные функции. Для расчета мощности блока нужно знать нагрузку 1 метра ленты и длину изделия.
Корпус
Все виды блоков питания различаются по корпусу. Внутренние составляющие и принцип работы схожи. Выбор зависит от условий эксплуатации.
Нестандартные блоки питания
У многих людей или у их друзей или соседей есть блоки питания, оставшиеся от старой радиоаппаратуры. Иногда их можно использовать. Но не всегда напряжение, указанное на корпусе соответствует реальному. В некоторых случаях эти значения истинны только при подключении номинальной нагрузки. Можно использовать блок питания от старого компьютера. Для включения блока без компьютера обычно необходимо замкнуть между собой черный и зеленый провода. Иногда к ним нужно добавить серый.
Можно также разрезать ленту на участки по три светодиода, соединить последовательно и запитать их через диодный мост и конденсатор, сглаживающий пульсации. Необходимо 19, а лучше 20 отрезков. Но этот способ очень трудоемкий и ненадежный. Если нарушится одна из паек или перегорит один диод, то погаснет вся лента. Ленту также нужно использовать водонепроницаемую и места подключения изолировать термоусадочной трубкой.
Подключение светодиодной ленты через конденсатор
Мощный блок питания для светодиодной ленты не получится, но если нужно подключить небольшой отрезок, например, для настольной лампы, то можно просто подключить от сети 220v, через конденсатор. Емкость конденсатора определяется по току отрезка ленты, который вы хотите подключить таким образом. Для этого мощность метра ленты делят на 10, 20, 30 или 40. Это зависит от того, какая плотность светодиодов или сколько участков по три светодиода в метре ленты. Полученную мощность делим на 12V (напряжение питания) и полученное число умножаем на количество используемых участков. Емкость конденсатора С1 берется 1.4mkF на каждые 0.1А, напряжение конденсатора не меньше 300V. При недостаточной емкости лента будет светится тускло, а при повышенной быстро сгорит. Тип конденсатора МГБО или К73.Конденсатор, сглаживающий пульсации напряжения и светимости С2 электролитический, емкостью 200mkF и напряжением 15V. Диоды выбираются по току, напряжением 300V.
Пример рассчёта
Например, если мы хотим заменить в настольной лампе лампу накаливания мощностью 10Вт, то нам нужен отрезок ленты SMD3528 плотностью 60 диодов, длиной 0,5 метра, содержащий 5 участков по три светодиода. В метре этой ленты 10 таких участков, следовательно, один участок имеет мощность 4,8Вт, деленную на 10 – 0,48Вт и ток, 0,48Вт, деленные на 12V — 0,04А. 5 участков дают общий ток 0,2А. Следовательно, емкость конденсатора С1 не больше 2.8mkF, a C2 — не меньше 40mkF.
Если взять конденсатор типа К73 и диодный мостик с конденсатором С2 на плате от сгоревшей энергосберегающей лампы, то получившуюся схему без труда можно спрятать в основании лампы или корпусе зарядного устройства от старой мобилки. Лампу нужно брать из расчета не менее 20Вт мощности на 0,1А тока отрезка ленты.
ВАЖНО! В таких схемах лента находится под напряжением 220V, поэтому она должна быть спрятана под рассеивателем, на пластмассовом основании либо использовать водонепроницаемую ленту, даже в сухом месте. На место подключения нужно одеть кусочек термоусадочной трубки
После выбора блока питания светодиодные ленты нужно подключить. О том, как это сделать расскажет статья «Подключение светодиодных лент«.
Что нужно учесть при подборе блока питания?

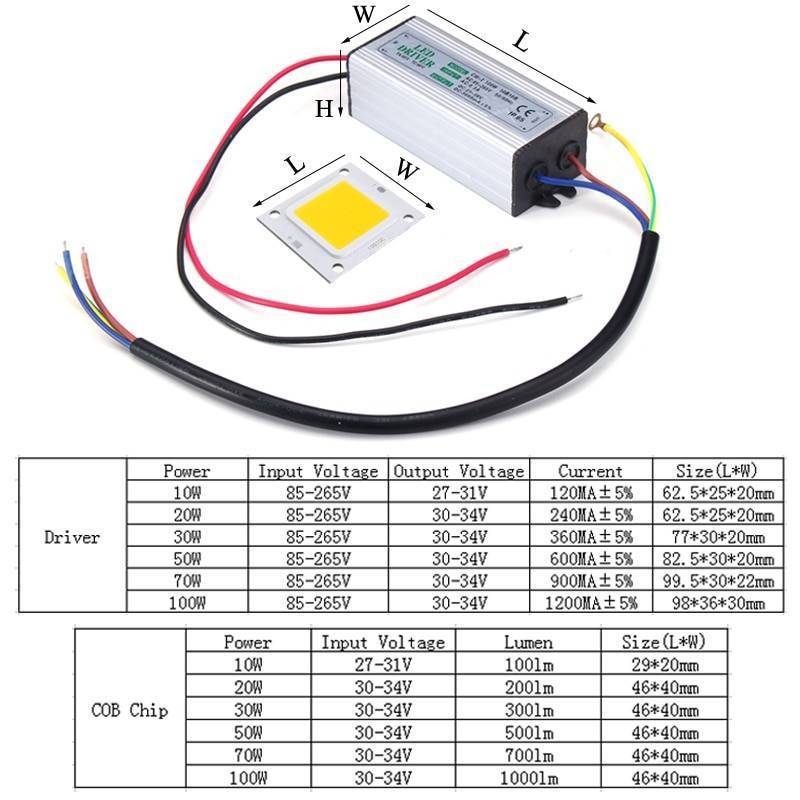

Чтобы подключить светодиодную ленту, нужен блок питания или драйвер. Это разные устройства.
Драйвер выдает стабилизированный ток. Например, 300 мА. И если подключить слишком короткую ленту, напряжение станет больше номинального, и диоды сгорят. А если слишком длинную, то они будут светить тускло. Поэтому через драйвер подключается только та светотехника, на которую рассчитан этот адаптер. Справка: срайверы применяются в готовых изделиях, таких как лампочки и гирлянды.
Блок питания. Он отрегулирован по напряжению. Это значит, что на выходе мы получим ровно 12 В независимо от потребляемой мощности. Блоки питания универсальны и подобрать их легче, чем драйверы. Нужно учесть несколько моментов.
Общая мощность ленты
Единица измерения – Вт/м. Она зависит от 2-х величин.
- Тип светодиодов. Самые тусклые ленты служат для декоративных целей и оснащаются диодами типа 3528. Ими можно подсветить контуры объектов. А для яркого освещения нужны диоды типов 5050 (самые распространенные) и 2535.
- Количество светодиодов на одном метре ленты – 30, 60 или 120.
Вентиляция трансформатора
При работе блок питания нагревается, и его нужно охлаждать. Это делается несколькими способами.
- Модели с активным охлаждением оснащены кулером, который гонит поток воздуха внутрь корпуса. Их достоинства – большая мощность и меньшие размеры, а минусы – кулер шумит и со временем изнашивается. Такая система нужна, когда подключается лента на 800 Вт и более.
- Адаптеры с пассивным охлаждением чаще применяются в бытовых условиях. Они бесшумные, но занимают чуть больше места. Да и располагать надо так, чтобы был приток свежего воздуха. Зато они надежнее, поскольку нет подвижных частей. И лучше защищены от непогоды.
Адаптеры питания различаются по степени защиты.
- Открытые. Самые простые и дешевые модели, но и самые «нежные». Их применяют только в комнатных условиях, где нет пыли и невысока влажность.
- Полугерметичные. Защищены от легких капризов природы. Крупная пыль и водяные брызги для них нестрашны, а вот постоянная влажность быстро «убьет» адаптер. На улице их нужно прятать под навес, а лучше в монтажную коробку. Степень защиты – IP54.
- Герметичные. Через защищенный корпус не проникнут пыль и влага. Они подойдут и для уличного освещения, и для работы во влажной среде, такой как ванные комнаты и бассейны. Степень защиты – IP65 или IP68 (*6 – полная защита от пыли, *5 – защита от водяных струй, *8 – устройство выдержит погружение в воду).
Чтобы лучше разбираться в степенях защиты, воспользуйтесь таблицей. Кстати, она подходит для всей электроники.
Внутреннее устройство всех этих адаптеров одинаковое. Выходное напряжение для питания ленты – 24 Вольта, 12 В или 5 В. Диодная полоса работает на постоянном токе, и поэтому подключать в сеть непрямую ее нельзя. Хотя некоторые по ошибке так делают. Последствия – лента перегорает, и может вспыхнуть пожар.
Подключение проводов и клемм
Производители маркируют клеммы блока питания. Разберёмся, как запитать БП и корректно подключить светодиодную ленту.
К клеммам с обозначением L и N подключаются фаза и ноль напряжения сети 220 В. В принципе можно подключать в любом порядке, но предохранитель стоит на фазном проводнике. L – фаза, N – ноль.
К клемме с обозначением заземления подключают заземляющий проводник, если на объекте трёхпроводная сеть и есть система заземления. Если сеть двухпроводная, то клемму заземления можно оставить пустой.
Светодиодная лента Как подключить сенсорный выключатель к светодиодной ленте
3.7к.05.12.2022
Клеммы с обозначением «V+» и «V-» — это выход БП, к которым подключается плюс и минус светодиодной ленты. Полярность путать нельзя. Многие адаптеры имеют несколько выходов «V+» и «V-», они все соединены параллельно, и каждому можно подключать отдельную ленту. Но в таком случае, при расчете мощности БП учитывает суммарная мощность всех лент. На некоторых БП клемма «V-» обозначается «COM».
Источники света Как определить полярность светодиода
3к.02.05.2022
Схема подключения светодиодной ленты к блоку питания
Длина ленты, подключенной непосредственно к блоку питания не должна быть более 5 метров. Иначе, ближе к концу ленты, светодиоды будут гореть не на полную яркость.
