Где устанавливать выключатель?
Итак, что мы имеем в исходных данных? Возьмем самую элементарную схему эл.снабжения любой квартиры или дома.
У нас есть однофазный эл.щит с двухполюсным автоматом на входе и вводным УЗО после него.
Далее идут модульные автоматы, от которых запитаны как линии освещения, так и розеточные группы. В том числе неотключаемая нагрузка – холодильник и охранная сигнализация.
Куда здесь подключать мастер выключатель? Для начала определимся с его правильным размещением.
Одноклавишный выключатель света монтируется возле двери на выходе из квартиры.
Ошибка №5
Только не ставьте его в одной рамке с выключателем общего света в коридоре или прихожей.
Иначе гости будут постоянно по ошибке клацать по этой клавише, не зная, что она “хитрая”, и отключать весь дом.
Кто-то даже прибегает к сверхскрытому и секретному монтажу данной кнопки
Ошибка №6
Также не советуем ставить клавишу на стандартной высоте в 90см.
Лучше разместить этот выключатель как можно выше, подальше от маленьких детей, если таковые имеются в семье.
Контактор монтируете в щитке сразу после защитного УЗО.
Считыватель бесконтактных ключей
Этот вариант гораздо более удобный и надёжный.
Наверное, у каждого на ключах есть ключ-капля от калитки или домофона:
На стене нам понадобится разместить считыватель ключей со встроенным контроллером, например, Matrix IIK
Снаружи он выглядит как белый прямоугольник с маленьким светодиодом. К нему нужно подвести питание 12В, на плате находится реле. Есть два режима работы: подача короткого импульса по прикладыванию запрограммированного ключа или включение-выключение реле по прикладыванию ключа. Можно запрограммировать все свои ключи. Поддерживаются любые ключи формата EmMarine (ключи-капли), а также бесконтактные карты этого формата. Есть модели с поддержкой более защищённых от копирования, но менее распространённых карт Mifire.
Работает и с контакторами, и с импульсными реле. Самое интересно, что этот считыватель можно спрятать, полностью заклеив обоями, например. Дальность считывания — порядка 1-2 сантиметров. Главное, не закрывать его металлическими элементами.
То есть, во-первых, он может быть незаметным, во-вторых, не нужно носить отдельный ключ или карту, в-третьих, его не активировать случайно.
Этот считыватель предназначен для систем контроля доступа, у него есть разъём для подключения «кнопки выхода», по нажатию которой контроллер также изменит состояние реле или даст импульс. Можно вывести куда-то эту кнопку и использовать как резервный вариант на случай потери ключа.
Мастер-выключатель или рубильник
Рубильники в электрощитке многоквартирного дома
Использование рубильника – это самый простой и распространенный вариант, который встречается повсеместно. Достоинства этого решения:
- Простота. Оборудование электрощитка рубильником осуществляется людьми с минимальными знаниями и навыками в области энергоснабжения.
- Надежность. Простота исполнения и минимум элементов в конструкции делают рубильник надежным вариантом.
- Компактность. Полезное пространство электрощитка никак не ограничивается.
- Стоимость. Цена установки рубильника ниже в сравнении с аналогичными вариантами.
В целом, рубильник представляет собой долговечное и надежное решение, которое не стесняет оборудование электрощита в отличие от установки мастера-выключателя на всю жилплощадь. При этом рубильник не так удобен в эксплуатации, ведь мастер-выключатель в квартире проще использовать в сравнении с рубильником, который устанавливается на сам щиток. Помимо этого, потребуется дополнительная установка освещения на неотключаемые линии по всему маршруту до электрощита.
Так как рубильник должен стоять внутри самого электрощитка, чтобы обеспечить простое отключение всех приборов, для регулирования подачи электроэнергии придется подходить к нему и выполнять все операции вручную. Помимо этого, нужно убедиться в том, что маршрут от помещения, внутри которого установлено устройство, является освещаемым, так как в противном случае придется добиться до рубильника в темноте, что создает дискомфорт.
Модульный контактор в электрическом щитке
Мастер-выключатель – это универсальный вариант, обеспечивающий все необходимое. Не обязательно пользоваться кнопкой, которая находится в квартире и сразу выключает свет в доме. Вместо нее встречаются варианты целостной системы контроля доступа, дистанционное отключение, карточный доступ и другие. Такое решение удобно, не требует дополнительной установки неотключаемого освещения к щитку, а также нет трудностей в оборудовании автомата, который будет срабатывать в нужное время.
В то же время, так как оборудование нормальной работы контактора предусматривает необходимость вовлечения целого ряда комплектующих, в итоге система становится ненадежной, ведь при выходе из строя любого компонента вся она перестает работать. Помимо этого, большое количество элементов приводит к увеличению стоимости и громоздкости такого решения, из-за чего оно занимает много места в щитке, но эта проблема частично решается установкой реле выбора фаз.
Мастер-выключатель: гасим свет одной кнопкой
У некоторых жильцов отключение освещения по всей квартире с помощью одной кнопки ассоциируется с системой «Умный дом», поскольку не понятно, как это работает. Если управляем всеми приборами, когда все светильники подключены к одному контроллеру, то самое простое действие — выключение всего света одновременно перед уходом из дома.
Реализовывается такая функция очень просто, для этого не нужен «Умный дом». С этой целью в электрический щиток монтируется контактор, оснащенный возможностью по внешнему сигналу отключать свет во всех помещениях сразу. Некоторые ставят дополнительное устройство на отключаемые розетки.
Контактор, одновременно выполняющий функцию пускателя – это модульный элемент, устанавливаемый на DIN рейку. Механизм по управляющему сигналу отключает и включает мощную нагрузку, например, контактор ABB ESB 24-40.
Прихожая и коридор
Для прихожей и коридора мы рекомендуем предусмотреть несколько сценариев. Наиболее универсальные — максимальный верхний свет, мягкая подсветка стен с возможностью регулировки направления (пригодится для подсветки картин и других объектов) и что-то точечное
В прихожей очень важно грамотно продумать подсветку ростового зеркала, избегая контрастных теней на лице смотрящего. Иногда утром кому-то из обитателей квартиры хочется незаметно собраться и уйти, не перебудив ярким светом всех остальных, поэтому вывод для небольшого светильника на столике в прихожей был бы очень кстати. Если коридор длинный, то для удобства ночных внезапных прогулок в туалет или к холодильнику можно сделать нижнюю ночную подсветку, мы называем её «взлётка» — по аналогии со взлётно-посадочной полосой
Вы получите дополнительный комфорт, если подключите эти светильники к датчику движения: они самостоятельно мягко включатся, подсветят коридор, указывая путь, а потом через какое-то время выключатся. Главный плюс такого контура освещения — незаметность и комфортность, ведь светильники находятся близко к полу и поэтому не заставляют сонного человека жмуриться
Если коридор длинный, то для удобства ночных внезапных прогулок в туалет или к холодильнику можно сделать нижнюю ночную подсветку, мы называем её «взлётка» — по аналогии со взлётно-посадочной полосой. Вы получите дополнительный комфорт, если подключите эти светильники к датчику движения: они самостоятельно мягко включатся, подсветят коридор, указывая путь, а потом через какое-то время выключатся. Главный плюс такого контура освещения — незаметность и комфортность, ведь светильники находятся близко к полу и поэтому не заставляют сонного человека жмуриться.
Хорошая идея в прихожей — продумать место, где разместится Wi-Fi-роутер и другие гаджеты, например NAS-накопитель. В этом месте нужно дополнительное количество розеток и как минимум кабель Ethernet для коммутации умного телевизора.
Размещение мастер-выключателя
Стоит подумать о том, как расположить выключатель, чтобы его нельзя было случайно нажать. Если поставить его на видном месте возле входа, люди будут нажимать его, чтобы включить свет в прихожей. Поэтому его следует поставить в менее заметном и очевидном месте или, как я писал выше, вместо него поставить бесконтактный выключатель или менее очевидную кнопку.
Вышеупомянутая идея общего выключения света (и розеток) с помощью контактора имеет один недостаток: после того как вы выключили весь свет нажатием выключателя, вам нужно не забыть снова включить контактор нажатием выключателя. Когда вы включаете контактор, свет возвращается в то состояние, в котором он был, когда вы его выключили. Поэтому вы не можете пойти домой и сразу же попытаться включить свет с помощью обычных выключателей, не нажимая на главный выключатель.
Да, это немного неудобно, но это компенсирует простоту выключения всех светильников одним контактором. Единственный способ решить эту проблему — система «умный дом». Вот простой способ:
Контакторы серии КМИ
Нормативная и техническая документация
По своим конструктивным и техническим характеристикам контакторы серии КМИ соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.4.1,2002, МЭК60947,4,1,2000 и имеют сертификат соответствия РОСС CN.ME86.B00144. Контакторам серии КМИ по Обще- российскому классификатору продукции присвоен код 342600.
Условия эксплуатации
Категории применения: АС,1, АС,3, АС,4. Температура окружающей среды
– при эксплуатации: от –25 до +50 °С (нижняя предельная температура –40 °С);
– при хранении: от –45 до +50 °С.
Высота над уровнем моря, не более: 3000 м.
Рабочее положение: вертикальное, с отклонением ±30°.
Вид климатического исполнения по ГОСТ 15150,96: УХЛ4.
Степень защиты по ГОСТ 14254,96: IP20.
При подборе контакторов КМИ обращайте внимание на структуру условного обозначения
Основные технические характеристики
Технические характеристики силовой цепи
Технические характеристики цепи управления
Присоединение силовой цепи
Присоединение цепи управления
| Параметры | Значения |
| Гибкий кабель, мм2 | 1—4 |
| Жесткий кабель, мм2 | 1—4 |
| Крутящий момент при затягивании, Нм | 1,2 |
Технические характеристики встроенных дополнительных контактов
| Параметры | Значения | |
| Номинальное напряжение Uе , В | перем. тока | до 660 |
| пост. тока | ||
| Номинальное напряжение изоляции Ui , В | 660 | |
| Ток термической стойкости (t°≤40°) Ith , А | 10 | |
| Минимальная включающая способность | Umin , В | 24 |
| Imin , мА | 10 | |
| Защита от сверхтоков — предохранитель gG, А | 10 | |
| Максимальная кратковременная нагрузка (t ≤1 с), А | 100 | |
| Сопротивление изоляции, не менее, МОм | 10 |

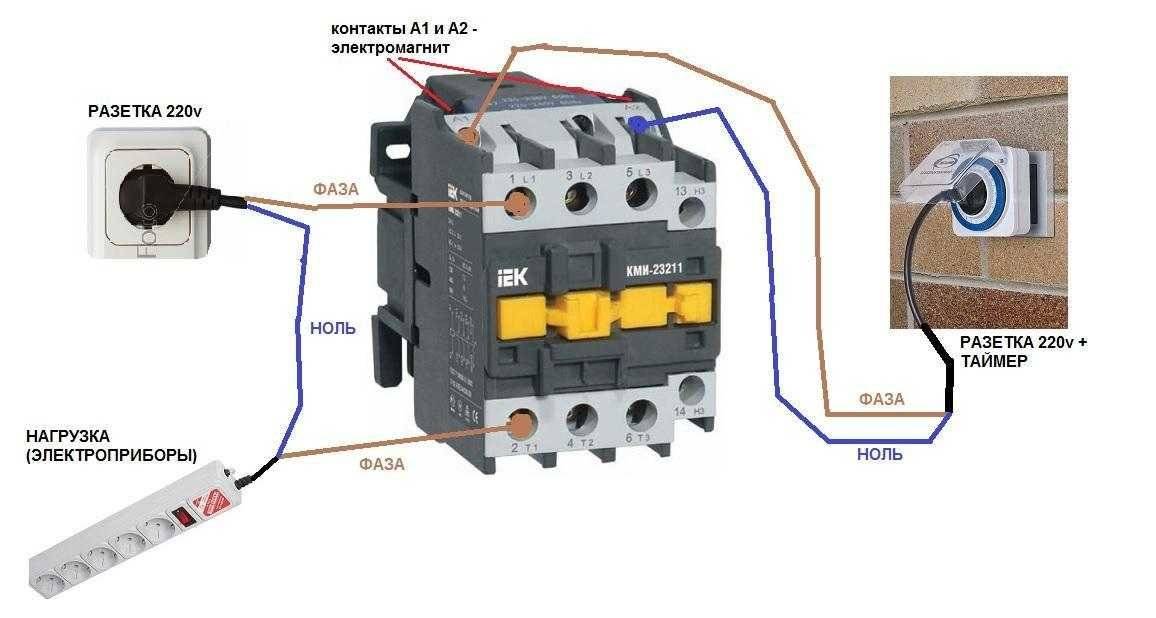

Контакторы серии КМИ могут применяться для создания типовых электрических схем.
Электрическая схема реверсирования
Данная схема собирается из двух контакторов и механизма блокировки МБ 09,32 или МБ 40,95 (в зависимости от типоисполнения), предназначенного для исключения одновременного включения контакторов.
Электрическая схема «звезда — треугольник»
Данный способ пуска предназначен для двигателей, номинальное напряжение которых соответствует соединению обмоток в «треугольник». Пуск «звезда — треугольник» может быть использован для двигателей, пускающихся без нагрузки, или с пониженным моментом нагрузки (не более 50% от номинального момента). При этом пусковой ток при соединении в «звезду» составит 1,8–2,6 А от номинального тока. Переключение со «звезды» на «треугольник» должно производиться после того, как двигатель выйдет на номинальную частоту вращения.
Особенности конструкции и монтажа
Присоединительные зажимы обеспечивают надежное фиксирование проводников:
– для габаритов 1 и 2 – с закаленными тарельчатыми шайбами;
– для габаритов 3 и 4 – с зажимной скобой, позволяющей подсоединить контакт большего сечения.
Существуют два способа монтажа контакторов:
- Быстрая установка на DIN,рейку:
КМИ от 9 до 32 А (габариты 1 и 2) – 35 мм;
КМИ от 40 до 95 А (габариты 3 и 4) – 35 и 75 мм.
- Монтаж при помощи винтов.
Контакторы серии КМИ 3,го и 4,го габарита позволяют осуществлять крепление на 75 мм DIN рейку.
Контакторы серии КМИ 3,го и 4,го габарита снабжены отверстием для заземляющего болта.
Габаритные размеры
| Типоисполнение | Размер, мм | ||
| В | С | D | |
| КМИ 10910. КМИ 10911 | 74 | 79 | 45 |
| КМИ 11210, КМИ 11211 | 74 | 81 | 45 |
| КМИ 11810, КМИ 11811 | 74 | 81 | 45 |
| КМИ 22510, КМИ 22511 | 74 | 93 | 55 |
Размеры
КМИ 23210, КМИ 23211
КМИ 34010, МИ 34011, КМИ 35012, КМИ 46512
КМИ 48012, КМИ 49512
Установочные размеры
Габаритные и установочные размеры контакторов КМИ при монтаже на 35 мм DIN рейку
| Типоисполнение | Размер, мм | ||
| С | B | D | |
| КМИ 10910, КМИ 10911 | 82 | 74 | 45 |
| КМИ 11210, КМИ 11211 | 82 | 74 | 45 |
| КМИ 11810, КМИ 11811 | 87 | 74 | 45 |
| КМИ 22510, КМИ 22511 | 95 | 74 | 55 |
| КМИ 23210, КМИ 23211 | 100 | 83 | 55 |
ТипоисполнениеРазмер, ммСDКМИ 34010, КМИ 3401113174КМИ 3501213174КМИ 4651213174КМИ 4801214284КМИ 4951214284
Габаритные и установочные размеры контакторов КМИ при установке на монтажную панель или монтажный профиль
| Типоисполнение | Размер, мм | |
| С | G | |
| КМИ 10910, КМИ 10911 | 80 | 35 |
| КМИ 11210, КМИ 11211 | 80 | 35 |
| КМИ 11810, КМИ 11811 | 85 | 35 |
| КМИ 22510, КМИ 22511 | 93 | 93 |
| КМИ 23210, КМИ 23211 | 98 | 98 |
| Типоисполнение | Размер С, мм |
| КМИ 34010, КМИ 34011 | 114 |
| КМИ 35012 | 114 |
| КМИ 46512 | 114 |
| КМИ 48012 | 125 |
| КМИ 49512 | 125 |
Подключение двухкнопочного выключателя
Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя, где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.
В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света. Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.
Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.
Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.
Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.
Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор. В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.
Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод.
Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым. Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы.
Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.
Определитесь заранее и обеспечьте наличие соединительного материала для проводов.
- Обычно применяются:
- самозажимные клеммы;
- винтовые зажимы;
- колпачки либо изолента для скрученных вручную проводов.
Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем.
Самозажимные клеммы обеспечат надежное прочное соединение. Чтобы правильно подключить выключатель к лампочке, необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности. При обеспечении электромонтажа в помещениях часто возникает вопрос, как проложить кабель с помощью гофрированной трубы.
- Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:
- 2 отвертки – плоскую и крестовую;
- монтажный или канцелярский нож либо другое устройство для снятия изоляции;
- пассатижи либо бокорезы;
- уровень строительный.
https://youtube.com/watch?v=RWI_-tMXtDA

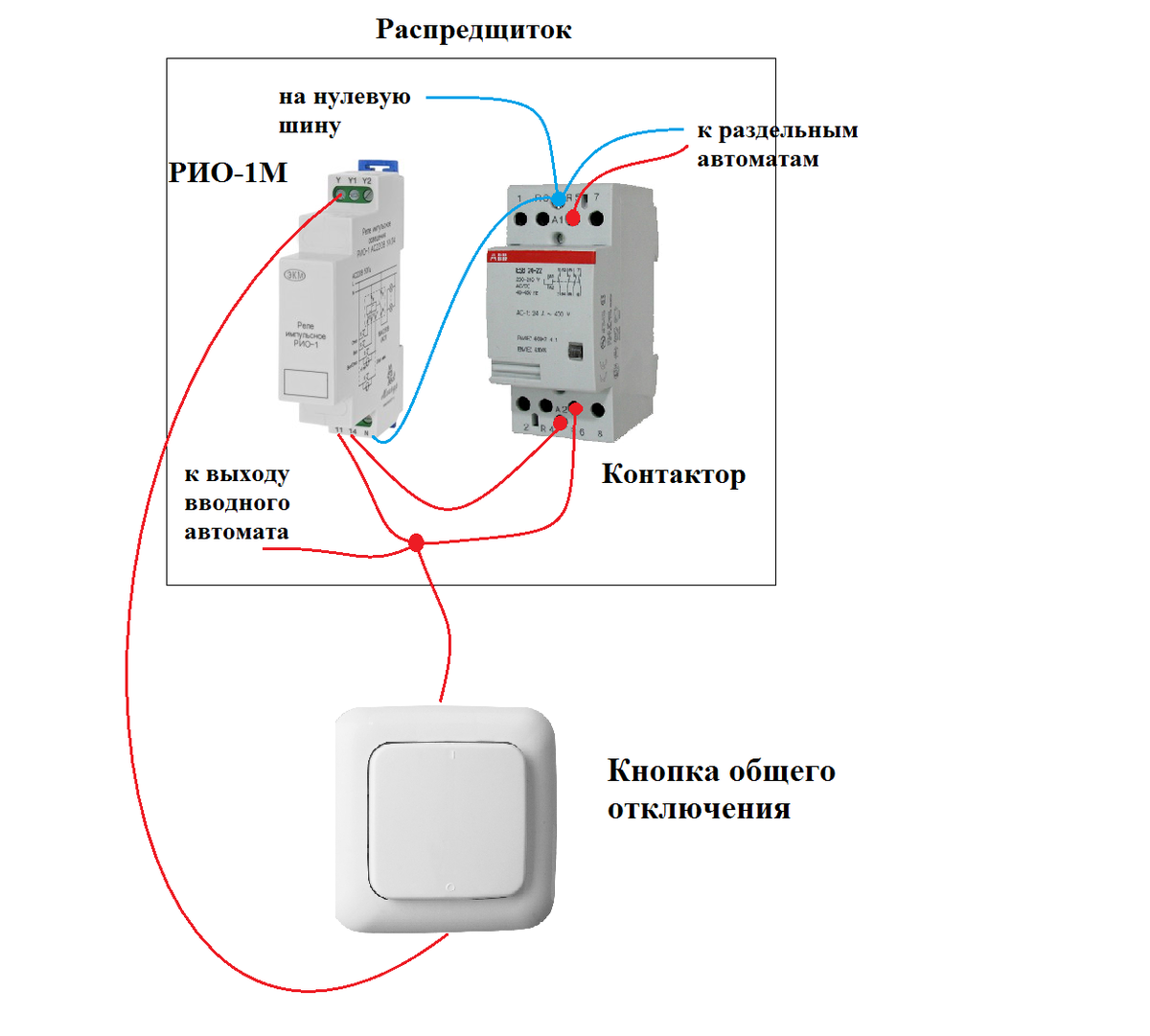

Что такое импульсные реле, и какую роль они играют в монтаже освещения
Еще один элемент, косвенно связанный с мастер выключателем, это импульсное реле. В отличие от обычного автомата, оно больше похоже на контактор, который может работать в ручном режиме. Применение импульсных реле связано со следующими плюсами:
- Значительное упрощение схемы электропроводки при монтаже освещения на объекте;
- Возможность применения однопозиционных кнопок-выключателей – более надежных, простых, безопасных и долговечных;
- Отсутствие рисков перегрева и оплавления, возгорания выключателей – вся нагрузка идет через импульсное реле.
Их монтаж вместе с мастер выключателем повышает уровень безопасности на объекте и делает использование электроприборов и освещения более комфортным, простым.
импульсные реле
Варианты монтажа – преимущества и недостатки
Поэтому на смену данному решению пришло удаленное управление нагрузкой
С ним вам больше не нужно лезть в щитовую и щелкать там автоматами.
С виду мастер выключатель ничем не отличается от обычного. В качестве него, собственно говоря, и используется привычный нам одноклавишник.
Нажали его вниз – все эл.оборудование в доме отключилось, вверх – включилось.
Вопрос, как это все реализовать с наименьшими затратами? Наиболее дорогой и сложный вариант – это программируемые логические реле или контроллеры (ПЛК).
Помимо их высокой стоимости, учитывайте еще и цену различных защит, которые вам придется воткнуть в щиток, зная качество нашего эл.сетевого питания с его перепадами и скачками напряжения.
Чуть менее дорогой – импульсные реле. У них главное преимущество в том, что обмотка устройства будет находиться под напряжением только в моменты переключения.
Мы же рассмотрим наиболее доступную для всех схему – на модульном контакторе.
Располагается он в общем эл.щите, где занимает по ширине место не более одного (при однофазном исполнении) или трех автоматов (при исполнении на четыре контактные группы).
Схему подключения контактора с мастер кнопкой может воплотить в жизнь практически любой электрик. Для импульсных реле, а тем более программируемых, придется искать хороших, грамотных специалистов.
Да и при выходе из строя такой замысловатой системы, вы ее навряд ли почините самостоятельно и будете вынуждены сидеть без света до прихода эл.монтажников.
Схема с контактором наиболее ремонтопригодна и проста в эксплуатации.

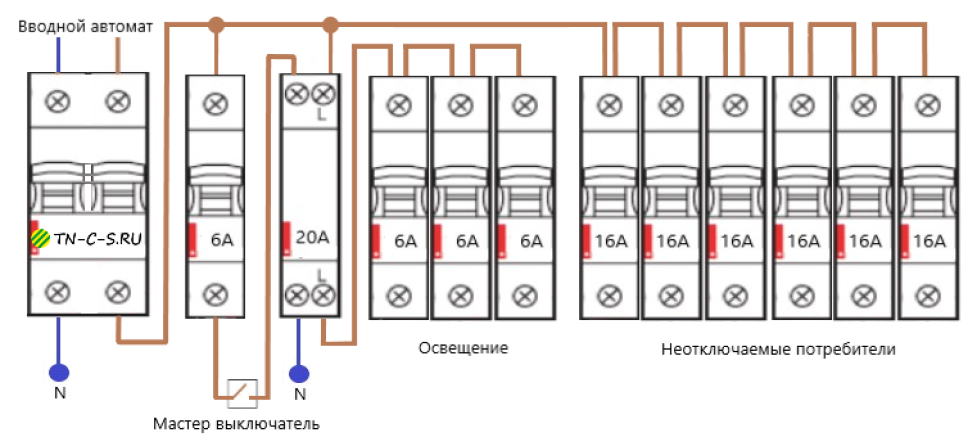

Мастер выключатель – схема подключения через контактор
Как подключить Мастер выключатель?Схема подключения через контактор наиболее распространенная. О ней и поговорим. Суть схемы подключения через контактор в том, что питание на отдельные автоматы в щите подается не напрямую, а через контактор, который в свою очередь “управляется” обычным выключателем. В нашем случае – установленным у входной двери.
На данной схеме все группы освещения, а точнее автоматы, “запитаны” через контактор. Катушкой контактора управляет мастер выключатель; схема подключения через контактор, если что, подходит не только для освещения. Если заменить контактор на более мощный (зависит от мощности коммутируемой нагрузки), то вместе с автоматами на свет можно подключить и некоторые розеточные группы.
Не только свет.
Иногда с помощью мастер выключателя обесточивают всю квартиру. Конечно, кроме важных потребителей – холодильника, стир.машины, системы защиты от протечек. К этому списку можно добавить всю слаботочку и бытовую технику, у которых при отключении электричества могут “сбиться” настройки. Насколько такая схема удобна в применении сказать трудно. Если есть опыт использования мастер-выключателя – буду благодарен за комментарии.
Искренне Ваш, Вредный электрик.
Принцип работы
Основная область применения этого прибора – производство. Хотя и в быту их устанавливают, если хозяин частного дома организовал для себя небольшую мастерскую.
Правила установки пускателей разнообразны. К примеру, он может быть смонтирован в сам щит станка, или быть вынесен за его пределы, тогда монтаж производят в распределительный щит. Последние устанавливают в щитовых комнатах. Кнопки, которыми проводят управление прибором, выносят за пределы щитов в любое требуемое место. То есть само управление производится дистанционно.
Назначение электрического элемента сети – включать или по-другому замыкать и размыкать питающую сеть. Все дело в том, что другие приборы этого типа, а именно рубильники или выключатели, в электроустановках использовать нельзя, потому что последние при включении потребляют большой пусковой ток, превышающий номинальный в три раза. Именно поэтому в сеть проводят подключение пускателя, потому что он эти токи выдерживает.
Чисто конструктивно магнитный пускатель – прибор несложный. В нем два вида контактов: подвижные и неподвижные. Первые называются так потому, что они двигаются вместе с якорем, который перемещается под действием магнитного пола в сторону сердечника, когда электрический ток подаётся на последний. Сердечник располагается в катушке, и он сам запитывается своей отдельной цепью, чтобы создать магнитное поле. Оно создаётся именно внутри катушки.
Устройство магнитного пускателя Источник infourok.ru
По сути, принцип работы магнитного пускателя заключается в следующем:
- нажали кнопку «Пуск»;
- питание подаётся на сердечник и на движущиеся контакты;
- сердечник втягивает в себя якорь;
- он за собой тянет подвижные контакты;
- последние прижимаются к неподвижным контактам.
Если необходимо обесточить электроустановку, то нажимается кнопка «Стоп». Она перекрывает подачу электроэнергии на сердечник. Магнитное поле исчезает, якорь уходит в своё первоначальное положение, вытягивая за собой подвижные контакты. Между двумя парами контакта образуется зазор. То есть питающая цепь прерывается.
Необходимо отметить, что сам магнитный прибор не является так называемым независимым устройством в плане функциональности. К примеру, УЗО таковым элементом питающей сети является. Пускатель является частью электрической сети, куда входят сам этот элемент, а также спаренные кнопки управления. Без последних он работать не будет.
Кнопки управления «Пуск» и «Стоп» Источник opt-1362940.ssl
При этом надо обозначить и тот факт, что пускатель магнитный является своеобразной защитой электрического мотора от перегрева, потому что в нем установлено тепловое реле. И если электродвигатель начинает работать под большой нагрузкой, то есть он начинает перегреваться, пускатель его тут же отключит сам в автоматическом режиме.
Есть у этого прибора ещё один немаловажный фактор в плане его установки в питающую сеть. Так как он является прибором коммутационным, то есть работающим от кнопок, то нет никакой вероятности, что он включится самопроизвольно. К примеру, если по каким-то причинам напряжение в сети исчезло, любой станок отключится. Если на месте пускателя стоял обычный рубильник, то станок сам включился бы, если бы электричество снова подали бы на станок.
Представьте себе, если кто-то из рабочих вдруг решил провести небольшой ремонт оборудования, не отключив рубильник. Могла бы быть серьёзная травма. С магнитным пускателям этого не может произойти. Потому что, если вы на кнопку «Пуск» не нажали, станок не включится.
Санузел
Первоначально концепция размещения выключателей света для санузлов снаружи была обусловлена соображениями безопасности. Окисление контактов из-за высокой влажности, возможность короткого замыкания и поражения током из-за наличия влаги делало размещение розеток и выключателей в санузле нежелательным. Однако с точки зрения удобства их все же лучше помещать внутри – хотя бы для того, чтобы кому-нибудь по ошибке или в шутку не вздумалось отключить свет в ванной, делая того, кто там моется, совершенно беспомощным.
Конструкции современных выключателей и розеток позволяют без всякого риска размещать их внутри санузла, что и рекомендуется делать для повышения комфорта. Еще удобнее использовать датчики движения, управляющие освещением и установленные на тайминг 4-7 минут. Этого вполне достаточно, чтобы помыть руки или почистить зубы.
Эстетично смотрится в санузле подсветка зеркала, светильники, которые освещают отдельные зоны – ниши в стенах, пространство пола или контура на уровне плеч.
Используемые в настоящее время электрические зубные щетки, ирригаторы, фены и пр. требуют наличия в санузле розеток. Но они обязательно должны быть защищены влагонепроницаемыми крышками, исключающими попадание воды в их гнезда.
