Как заземлить проволочный лоток?
В первую очередь проволочные лотки применяются потому что имеют массу полезных свойств, среди которых и недорогая цена. С целью создания уравнивания потенциалов используется специальная клемма заземления для проволочного лотка.
https://youtube.com/watch?v=_ppwSaFUc0Y
Техника монтажа крепежа довольно легкая. Сначала клемма закрепляется к корпусу проволочного лотка, затем через нее пропускается заземляющий проводник.
Клемма заземления для проволочного лотка
По статистике, проволочные лотки применяются на производствах и в промышленной области, где наблюдается высокий риск пожароопасности. Для масштабных электрических сетей используют установку клемм на расстоянии до 10 м.
Заземление лотков различного вида обязательно проводиться в соответствии с требованиями ПУЭ для каждого приспособления отдельно. Электрики рекомендуют в качестве проводника заземления использовать одножильный кабель с сечением не менее 2,5 кв. мм. В иных случаях предусматривается использование медного проводника с отсутствующей изоляцией, и сечением до 4 кв. мм. Как правило, проволочный лоток не имеет качеств нужной проводимости тока, следовательно, нельзя пренебрегать заземлением.
Обращаем внимание, что заземлять необходимо каждый электрифицированный элемент, чтобы сохранить в доме электрическую безопасность
Основные варианты соединения проводов
Существуют разные способы соединения кабеля. Это сварка, механические скрутки или использование клеммников. Как правильно соединить провода между собой зависит от определенных требований, обеспечивающих безопасность и надежность системы.
Вариант соединения при помощи клемм
Скрутка
Этот способ используется при отсутствии специальных инструментов и дополнительных приспособлений. Провода закручиваются и заматываются изолентой. Такой вариант надежен, но нужно соблюдать некоторые правила. Медь скручивается только с медью, а алюминий с алюминием. Запрещено скручивать медные и алюминиевые изделия, так как при этом возникает процесс электролиза и компоненты разрушаются. Вариант скрутки зависит от материала, диаметра и предназначения соединения.
Современный вариант скрутки выполняется без плоскогубцев, а с помощью специальных полимерных колпачков, внутри которых находится спираль из металла.
Чтобы выполнить соединение, концы проводов сначала нужно зачистить на расстояние 15 мм, а затем вставить их внутрь колпачка. Затем корпус поворачивается до упора.
Плюсы скрутки:
- простая технология;
- доступные материалы.
Минусы:
- нельзя соединять провода из алюминия и меди;
- не очень качественная стыковка.
Такой вариант подходит для временной проводки.
Скрутка проводов
Пайка
Нередко применяется и пайка. Тем более такой вариант также прочен, как и сварка, но при этом нет необходимости доставать сварочный аппарат. Подойдет и обычный паяльник. Проводки фиксируются при помощи плавленого припоя.
Чтобы выполнить пайку сначала с проводов следует убрать изоляционный слой, а затем почистить поверхность наждачкой. Контакты нужно состыковать, а затем припой с паяльника нанести на скрутку. Припой должен попасть внутрь скрутки и соединить жилы друг с другом. После остывания провода следует изолировать.
Варианты соединения
Сварка
Теперь выясним, как соединить провода методом сварки. Для этого проводки сначала скручиваются, а затем их концы свариваются. При этом получается надежное и стабильное соединение. К минусам такого метода относится то, что соединение получается неразъемным. И если понадобится что-то поменять, то придется полностью убирать сплавленный участок.
Кроме того, для такого способа требуется сварочный агрегат и специальные электроды. После остывания сваренную область изолируют с помощью термоусадочной трубки или изоленты.
Способ сварки
Опрессовка
Чтобы сделать опрессовку понадобится медная гильза или алюминиевая. Ее выбирают из расчета диаметра скрутки. Зачищенные провода нужно скрутить, а затем надеть на них трубку-гильзу. Ее зажимают специальными клещами. Такой вариант достаточно сложен, поэтому его применяют профессиональные электрики.
Опрессовка проводов
Клеммы для соединения проводов
Существуют разные соединители для электрических проводов и один из простых вариантов – клеммные колодки.
Клеммная колодка состоит из пластикового корпуса с запаянной пластиной или металлическим гнездом. Между пластинками или в гнездо устанавливается оголенный проводник, зажимающийся винтом. После затягивания винта следует убедиться в прочности конструкции. Для этого рекомендуется подергать проводник.
Стоит учитывать, что места соединений не изолируются, поэтому использовать клеммные колодки можно только в помещениях с нормальным уровнем влажности.
Плюсы этого способа:
- быстрота и простота применения;
- небольшая стоимость;
- не требуются специальные навыки;
- можно соединять кабели с разными диаметрами.
Из минусов стоит отметить то, что соединения в клеммных коробках необходимо периодически подтягивать.
Использование клеммных зажимов позволяет избежать соприкосновения разных материалов в проводах. Поэтому таким способом можно выполнить соединение алюминиевых и медных проводов между собой. Клеммные колодки бывают пружинными, винтовыми и ножевыми.
Для прочного соединения применяются разные варианты клемм
Защита передвижных установок
Все, что было рассмотрено ранее, традиционно относится к обычному стационарному оборудованию. Иной подход наблюдается при необходимости заземления передвижных электроустановок, для которых выполнение требований по переходному сопротивлению несколько затруднено. В связи с этим ПУЭ допускают повышение его величины до предельного значения, равного 25-ти Омам.
Последнее требование справедливо лишь для установок с автономным питанием, имеющим изолированную от земли нейтраль (в качестве примера может быть приведено ГРПШ).
Этот вид заземляющих устройств традиционно применяется для тех образцов оборудования, которые не являются источниками питания для остальных установок и не склонны к искрообразованию. Другая область их применения – передвижные агрегаты, оснащенные собственными стационарными заземлителями, не используемыми в данный момент. Передвижные установки с автономным питанием из-за возможного образования трущихся сочленений и изолированной от земли нейтрали подлежат регулярному освидетельствованию в части состояния защитной оболочки (изоляционного покрытия).
Стоимость
Стоимость клемм заземления может варьироваться в зависимости от их типа и производителя
Однако, важно помнить, что цена не всегда является основным критерием при выборе клеммы
Клемма заземления должна быть выбрана в соответствии с требованиями технических характеристик и конструкций. Кроме того, необходимо учесть такие факторы, как вес и маркировка клеммы.
Наиболее распространенными видами клемм заземления являются клыковая и резьбовая клеммы. Клыковые клеммы обеспечивают надежное соединение благодаря специальным зажимным кордам, а резьбовые клеммы имеют возможность регулировки и фиксации силы затяжки.
Стоит отметить, что существуют также специальные виды клемм заземления, такие как приборная и магнитная клеммы. Они предназначены для особых условий эксплуатации и имеют дополнительные функции защиты.
Однако, не стоит выбирать клемму только исходя из ее стоимости
Важно учитывать соответствие выбранной клеммы требованиям технических характеристик и конструкций, а также обеспечиваемую ею защиту
Заключение
Клеммы заземления являются важными элементами электроустановок, обеспечивающими безопасность и надежность работы. При выборе клеммы необходимо учитывать такие факторы, как тип клеммы, ее технические характеристики, конструкции, а также соответствие требованиям безопасности.
Стоимость клемм заземления может варьироваться в зависимости от их типа и производителя
Однако, важно помнить, что цена не всегда является основным критерием при выборе клеммы
Выбирая клемму заземления, необходимо учитывать ее характеристики и обеспечиваемую защиту, а также соответствие требованиям технических характеристик и конструкций. Только так можно быть уверенным в надежности и безопасности работы электроустановки.
Прокладка внутреннего контура
Электрооборудование, которое подлежит заземлению, размещено по всей площади производственных помещений. К системе заземления оно подключается путем прокладки внутри здания магистральных шин. Установка заземляющих проводников делается открыто, к ним всегда должен быть свободный доступ для контроля и осмотра. Исключение составляют металлические трубы скрытой электропроводки и взрывоопасные установки, где проемы заделываются легко выбиваемыми негорючими материалами.
Полосы заземления внутреннего контура положено прокладывать горизонтально или вертикально. Только если здание включает наклонные конструкции, разрешено прокладывать проводники параллельно им. Внутренний контур заземления монтируется с использованием стен и потолков, при необходимости прокладки по полу полоса заземления укладывается в каналы. Проводники прямоугольного сечения монтируют широкой плоскостью к стене. Крепление полосы к кирпичным и бетонным поверхностям производится забиванием гвоздей с помощью строительно-монтажного пистолета. Для фиксации на деревянных стенах используются шурупы.
Заземляющие проводники соединяют между собой при помощи сварки. При сильном нагреве защитное цинковое покрытие испаряется, при этом снижается сопротивляемость стали внешним воздействиям. Поэтому точки соединения обрабатываются цинковым спреем или эмалью. В местах, где предусмотрено измерение сопротивления заземляющего устройства, проводник крепится болтами. Он должен иметь возможность отсоединения, но только с помощью инструмента. Точки крепления полос заземления должны находиться на расстоянии от 650 мм до 1000 мм друг от друга. Они расположены тем чаще, чем больше поперечное сечение полосы.
Конструкция здания может включать температурные швы, предохраняющие его от деформации Пересекающая такой шов полоса заземления должна иметь компенсирующий изгиб. Через стены и перекрытия полосу заземления свободно проводят через проемы или заключают в стальную трубу.
Виды заземляющих клемм
В основном для подключения провода заземления используют клеммы следующих типов:
Зажимная (клыковая)

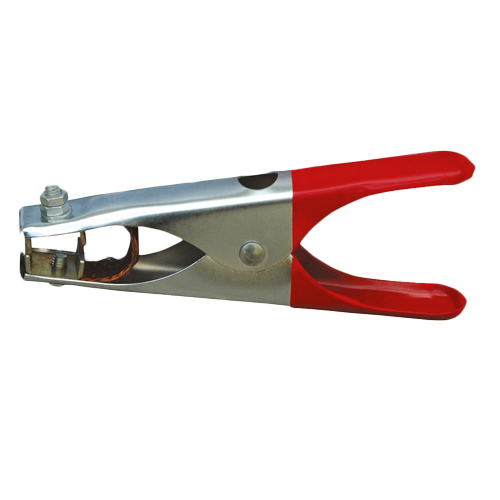

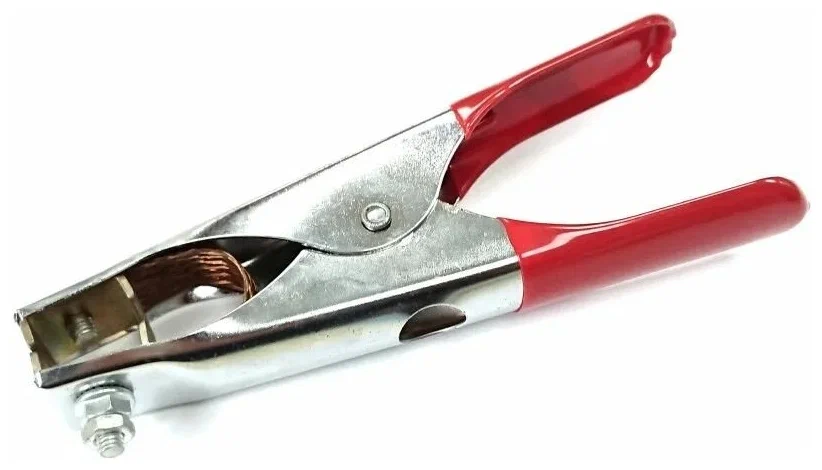

В обиходе известна под названием «крокодил» или «собачка». Состоит из двух похожих на челюсти элементов, сжимаемых пружиной (работает по принципу обычной бельевой прищепки).
К данному типу относятся все клеммы заземления марки «КЗ», например, КЗ-20, а также КС-124 и некоторые другие. Распространенный импортный аналог — клемма TWT-LSA-CRML. Они хороши тем, что устанавливаются и снимаются одним движением.

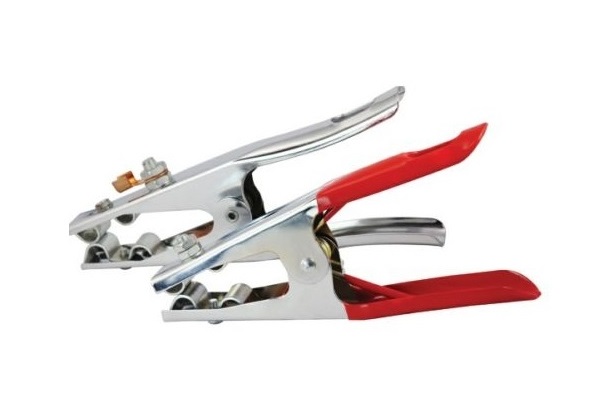

Механизмы зажимных клемм
Из-за этого именно такой клеммой в большинстве случаев оснащают кабель рабочего заземления, подсоединяемый к детали при проведении электросварочных работ, а также измерительные приборы, которыми контролируются параметры электросети.
Резьбовая
Может представлять собой струбцину или иметь иное устройство, но принцип действия всегда один: клемма прочно фиксируется на детали за счёт затягивания резьбы. Затягивание может производиться при помощи гайки типа «барашек», как например, в клеммах марки УН 42-171 (импортный аналог — клемма 300А American type), либо особого винта.
Клемма заземления КЗ-31″Корд”
Резьбовая клемма устанавливается и снимается не так быстро, как «крокодил», но зато она крепится более надежно и обеспечивает более качественный электрический контакт.
Магнитная
Используется в труднодоступных местах или при очень больших размерах детали/конструкции, то есть в тех случаях, когда применить зажимную или резьбовую клемму нет возможности. К примеру, магнитной клеммой можно подсоединиться к толстой трубе или DIN-рейке, проволочной сетке.
Так выглядит магнитная клемма
Изделия отечественного производства обозначаются буквами «МКЗ».
Одноразовые
Эта группа клемм применяется в сигнальных или слаботочных цепях. К примеру, их можно видеть на комплектующих для ПК или кабелях интернет-сетей, а также в акустических системах. Такие клеммы называют «одноразовыми» потому, что демонтировать их можно только отрезав вместе с куском провода, так что повторное использование не является возможным.
Из относящихся к данному типу наиболее распространенными являются клеммы типа ADC Krone GmbH и Art Sound Accessories AGT8.
Специальные клеммы
Предназначаются для подключения к заземляющему проводу каких-то определенных изделий или конструкций. В качестве примера можно привести клеммы для заземления проволочных лотков для прокладки электрокабелей.
Такие лотки изготавливаются не из листовой стали, а из сетки, что обеспечивает более эффективный отвод тепла от кабелей.
Клемма для проволочного лотка
Лотки необходимо заземлять не только на случай повреждения изоляции находящегося внутри проводника, но и для выравнивания и сброса потенциала, наведенного протекающим в непосредственной близости электротоком. Для этого на стенках лотков с определенным шагом (указывается производителем лотка) крепятся специальные клеммы, в которых зажимается провод заземления.
Зажимаемый в клемме участок провода, разумеется, должен быть освобожден от изоляции (это удобно делать стриппером).
Материалом для таких клемм могут служить легированная сталь, латунь, некоторые другие сплавы. В те из них, которые рассчитаны на сверхбольшие токи, добавляют вольфрам, способствующий повышению температуры плавления.
Приборная клемма
Согласно отечественным стандартам, в маркировке такой клеммы присутствует литера «С»; за рубежом же данный тип обозначают термином «banana». Выполнена в виде соединительной шины и используется для защитного заземления корпусов щитков, металлических стоек и приборных шкафов.

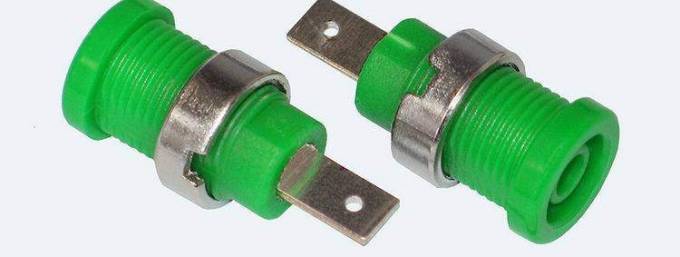

Клемма банан
Приборная клемма крепится на изделии, после чего к ней подсоединяется провод заземления.
Оцинкованная
Для продления срока службы и защиты от воздействия окружающей среды на сталь наносится цинковое покрытие по ГОСТ 9.307-89 «Покрытия цинковые горячие». Стальную полосу предварительно обрабатывают и погружают в емкость с расплавом цинка. Толщина покрытия составляет 40-200 мкм. Чем толще слой, тем больше он способствует увеличению прочности изделия. Усиление покрытия осуществляется повторным погружением полосы в цинковый расплав.
Оцинковка является на данный момент наиболее эффективным и дешевым способом защиты. Нанесение покрытия увеличивает стоимость проката, но срок его службы при этом вырастает. Свойства цинка сохраняются и при небольших повреждениях поверхности. Оцинкованная полоса устойчива к коррозии, упруга, не трескается и имеет аккуратный внешний вид. Она производится из углеродистых и низколегированных марок стали методом продольной резки стального листа и поставляется в виде бухт весом 50-60 кг или хлыстов длиной 5-6 м.
Согласно ПУЭ минимальное сечение заземляющего проводника для установок с напряжением менее 1 кВ равняется 75 мм2. Полоса 4х20 мм является наиболее экономичным решением, которое удовлетворяет этим требованиям. Чаще для изготовления заземляющего контура используется оцинкованная полоса сечением 4х40 мм, 5х40 мм, 5х50 мм. Эти изделия обеспечивают выполнение норм и удобны для монтажа заземления. Один метр полосы 4х40 мм согласно стандарту весит около 1,3 кг. Масса погонного метра также регламентируется ГОСТ 103-2006 и применяется для расчета необходимого количества ленты.
По какой цене можно купить клеммники для проводов
В таблице ниже вы можете ознакомиться с ценами на продукцию отдельных производителей:
| Фото | Продукция | Характеристики | Средняя цена, руб. |
 | Клеммы универсальные Wago рычажковые 222×412 |
| 800 |
 | Клемма универсальная Blox 5×2.5 | 350 | |
 | Клемма Wago 2- х проводная. |
| 260 |
 | Клемма «Легранд» 37261 |
| 65 |
 | Винтовой зажим TDM ЭВИ-10 |
| 55 |
Используя наши рекомендации и изучив характеристики электрического оборудования, вы сможете выбрать качественные клеммы. А знание этапов монтажных работ помогут вам выполнить правильное соединение любой электропроводки.
Watch this video on YouTube
Watch this video on YouTube
Предыдущая
ИнженерияКак не прогадать с выбором: трубы для теплого водяного пола
Следующая
ИнженерияВидеодомофон для квартиры с подключением к подъездному домофону: помощь в выборе и подключении
Что такое нулевой защитный и нулевой рабочий проводники
Проводники бывают нулевыми защитными и нулевыми рабочими, каждый из них имеет свое назначение, способ подключения и допустимые функциональные нагрузки в электрической цепи
Перед тем как приступать к выполнению работ по созданию защитного контура, важно получить минимальные, но необходимые знания
Назначение проводников
Нулевой рабочий проводник имеет еще одно название – проводник сети. По нему протекает нагрузочный ток. На схеме он обозначается латинской буквой «N».
Основная задача нулевого защитного проводника — обеспечивать безопасность. В системах с нулевым выводом глухозаземленного трансформатора он коммутирует токопроводящие части электрических приемников и нулевую точку питающего трансформатора. В аварийных или нештатных ситуациях они оказываются под ударом.
Защите от косвенного прикосновения подлежат следующие электрические элементы (согласно ПУЭ 1.7.76):
- корпуса, изготовленные из металла, портативных и передвижных устройств;
В качестве защиты используется коммутация этих устройств с глухозаземленной нейтралью в системах ТN или ТТ, IТ. Последние две с заземлением.
Разница между нулевым защитным и рабочим проводниками
Прежде чем приступать к выполнению работ, важно ознакомиться с особенностями и характеристиками проводников, провести сравнительный анализ
| Наименование | Описание |
| N – нулевой рабочий провод | Вместе с фазным проводом принимает участие в непрерывном и беспрепятственном обеспечении электропитанием бытовой техники и прочих электрических приборов. По нему постоянно протекает рабочий ток. |
| РЕ – нулевой защитный провод | Не принимает участия в обеспечении электрических приборов и бытовой техники электричеством. Основная задача – защита от косвенного взаимодействия в сетях с глухозаземленной нейтралью. |
Обозначение нулевого защитного проводника
Чаще всего маркировка нулевых защитных жил имеет желто-зеленый окрас. В ПУЭ устанавливаются основные правила выбора сечения токоведущего провода.
РЕ обладает собственным контуром заземления, либо его основные задачи могут быть возложены и объединены с нулевым проводом, в данном случае все зависит от установленной системы заземления в строительном сооружении. Объединение двух проводников получило название — PEN, площадь его сечения должна быть не менее параметров сечения рабочего провода N.
Правила прокладки
Прежде чем приступать к монтажу, требуется ознакомиться с правилами, которые предъявляются к прокладке РЕ:
- В линии должны отсутствовать устройства, которые могут стать причиной разъединения, нарушения целостности цепи, например, удаляемые вставки, выключатели, автоматы защиты и предохранители.
- Все оборудование и токоведущие части коммутируются с защитным заземлением напрямую.
- Запрещено соединение нескольких электрических приборов по принципу шлейфа.
- На распределительной шине РЕ выделяется отдельная клемма (зажим). Запрещается к одной клемме одновременно подсоединять нулевой защитный и рабочий провод.
- Если оборудование защитного отключения УЗО установлено в распределительном щите, N и защитный провод не должны иметь контактов на одной линии. Если пренебречь этим правилом, у УЗО будет множество ложных срабатываний.
- У рабочих проводов площадь сечения должна быть больше, чем сечение защитного заземления.
- Нулевая защитная жила должна быть проложена около рабочих проводов.
- Для заземления нельзя использовать предметы и коммуникации, не предназначенные для этого. Чаще всего в данном случае не по назначению используется арматура в стенах, трубопровод и батареи отопления.
- Запрещается подключать РЕ к независимым шинам заземления, если такие в электрической цепи предусмотрены.
Виды заземления
В зависимости от функций РЕ заземление делится на несколько видов.
Старые системы заземления характеризуются объединением по всей сети нулевого и защитного рабочего провода, поэтому отдельным РЕ они не оснащены. Согласно постановлению ПУЭ с 2017 года запрещается эксплуатировать такие системы. При строительстве новых сооружений прибегают к более безопасным и усовершенствованным системам заземления.
Характерная особенность новых видов – выполнение отдельных контуров для защитного и рабочего заземления. Он предусматривает подвод также к частным сетям, выполняется с учетом всех требований независимости N и РЕ. Если речь идет о системе ТN-C-S, в частных сетях допускается объединение данных проводников.
1.7.122
Использование открытых и сторонних проводящих частей в качестве PE-проводников допускается, если они отвечают требованиям настоящей главы к проводимости и непрерывности электрической цепи.
Сторонние проводящие части могут быть использованы в качестве PE-проводников, если они, кроме того, одновременно отвечают следующим требованиям:
1) непрерывность электрической цепи обеспечивается либо их конструкцией, либо соответствующими соединениями, защищенными от механических, химических и других повреждений;
2) их демонтаж невозможен, если не предусмотрены меры по сохранению непрерывности цепи и ее проводимости.
Специальные клеммы
В приборной технике и электромонтаже широко используются специальные клеммы для решения различных задач. Они могут быть магнитными, одноразовыми или предназначены только для определенных типов проводов.
Магнитные клеммы
Магнитные клеммы обеспечивают быструю и надежную фиксацию проводов. Они оснащены магнитной основой, которая позволяет легко и безопасно закрепить провода на металлической поверхности. Такие клеммы могут использоваться, если необходимо временно закрепить провода, например, для проведения испытаний или оценки работы устройства.
Одноразовые клеммы
Одноразовые клеммы предназначены для однократного использования. Они обычно изготавливаются из пластика и используются в ситуациях, когда не требуется особая надежность и долговечность соединения. Такие клеммы можно найти, например, в электронике или в строительстве.
Клеммы для определенных типов проводов
Если вам нужно соединить определенные типы проводов, то можно воспользоваться специальными клеммами, предназначенными только для таких случаев. Например, существуют клеммы для соединения проводов с кордом или клеммы, которые могут использоваться только с определенными видами проводов.
Технические характеристики клемм
Одной из наиболее важных характеристик клеммы является ее вес. Легкая клемма будет удобнее использовать и устанавливать, особенно в случае, если требуется установить большое количество клемм. Вес клеммы также может влиять на ее прочность и надежность.
Клеммы заземляющих проводов могут иметь различные виды крепления. Наиболее распространенными являются резьбовая, зажимная и клыковая клеммы. Каждый вид крепления имеет свои преимущества и недостатки, поэтому выбор зависит от конкретной ситуации и требований.
Маркировка и стоимость
Важным аспектом при выборе клеммы является ее маркировка. Она позволяет быстро и легко определить тип и характеристики клеммы
Также следует обратить внимание на стоимость клеммы, которая может различаться в зависимости от производителя и качества
Заключение
Специальные клеммы широко применяются в различных конструкциях и устройствах. При выборе клеммы необходимо учитывать ее технические характеристики, тип крепления, маркировку и стоимость. В зависимости от задачи и требований можно выбрать подходящую клемму для оптимального решения.
Заземляющие клеммы: что это и для чего нужны
Заземляющие клеммы – это устройства, которые используются для создания надежной защиты электрических устройств от возможных перенапряжений и потенциальных проявлений статического электричества. Они представляют собой специальные металлические соединители, которые позволяют установить контакт между заземлением и устройством, содержащим электрические цепи.
Заземляющие клеммы нужны для того, чтобы предотвратить нанесение ущерба оборудованию и жизням людей в случае возникновения сбоев в электрической сети. С их помощью можно снизить риск поражения электрическим током, а также повысить безопасность работы электроприборов со сложной и опасной конструкцией.
Как работают заземляющие клеммы
Принцип работы заземляющих клемм (https://al-teh.ru/category/zazemljajushie-klemmy/) заключается в том, чтобы помочь вытеснить или отводить статический заряд и защитить оборудование от возможных перенапряжений. Они помогают уравнять потенциал устройства и земли, что позволяет избежать разрядов и защитить от поражения электрическим током.
Одним из наиболее важных элементов заземляющих клемм является контактное соединение, которое обеспечивает стабильную связь между устройством и землей. Это соединение делается с помощью специальных штыревых или проводниковых клемм, которые могут изменяться в зависимости от типа оборудования и его конструкционных особенностей.
Выбор и установка заземляющих клемм
Перед выбором и установкой заземляющих клемм, необходимо провести качественное проектирование системы заземления, чтобы убедиться в том, что оборудование будет установлено в соответствии со всеми правилами и требованиями безопасности.
При выборе заземляющей клеммы следует обращать внимание на маркировку и идентификационные данные, чтобы исключить возможность приобретения ненадежных или некачественных изделий. Установка клемм должна производиться с учетом высоких требований по безопасности, чтобы предотвратить возможность короткого замыкания и других опасных событий
