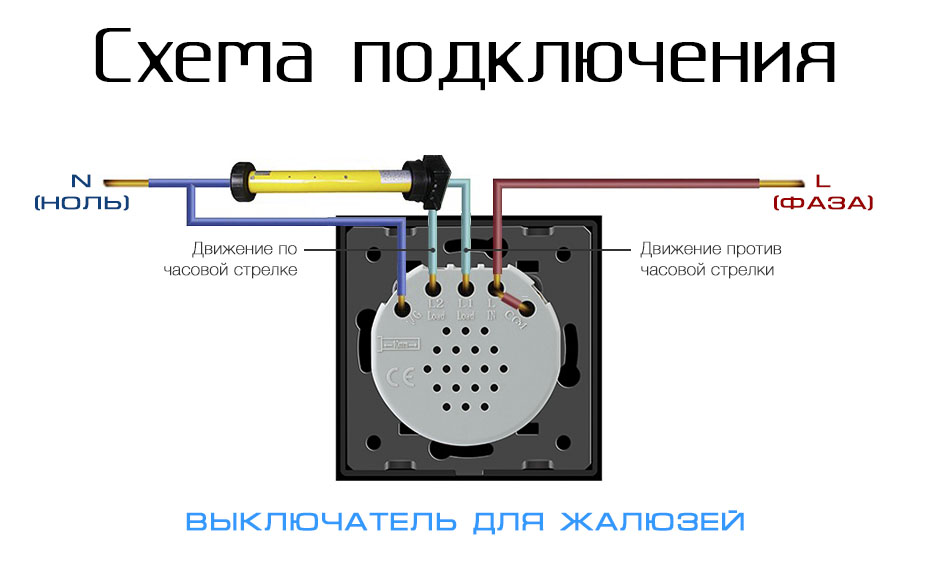

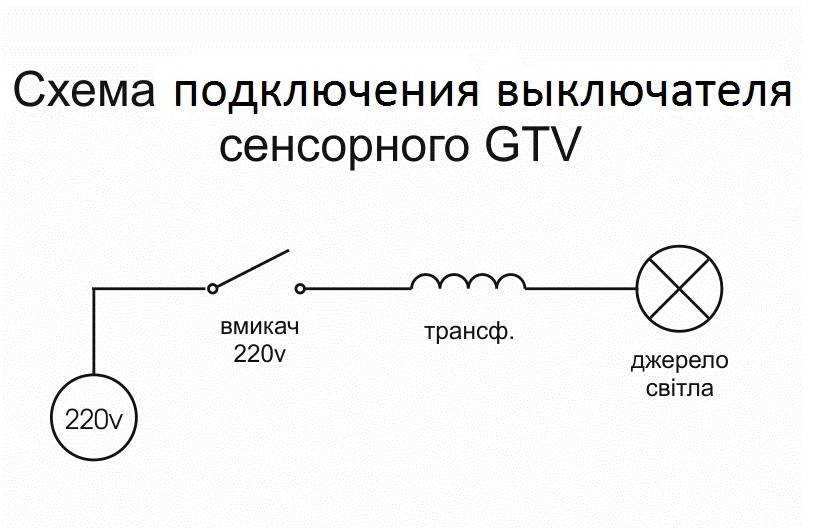

Тонкости подключения
Рассматривая схемы сенсорных выключателей, следует сказать, что обозначение клемм для подключения может быть разным. Перед монтажом нужно ознакомиться с инструкцией производителя. Так, если с обратной стороны сенсорного датчика есть клемма «L1-in», она предназначена для входящей фазы. Провод нагрузки от ламп освещения подводится на клемму «L-load».

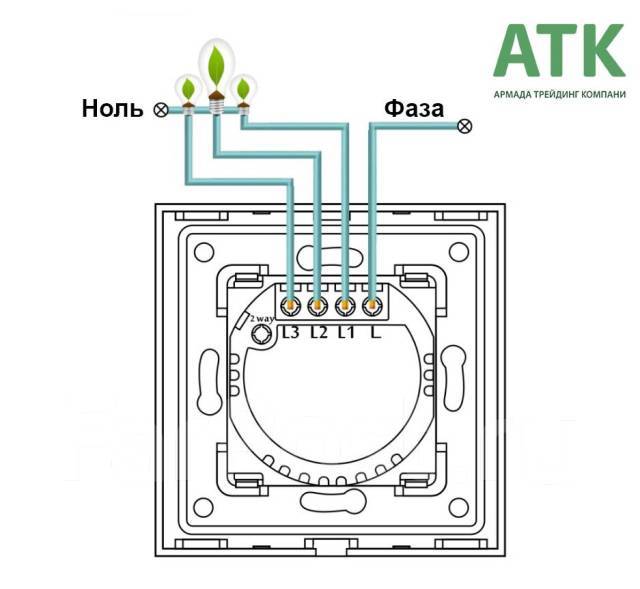

В выключателях, которые предназначены для подключения нескольких осветительных приборов или их групп, есть клеммы «L1-load», «L2-load», «L3-load». Соответствующие провода от первой, второй и третьей лампы нужно подводить к соответствующему гнезду для подключения.
Не составит трудностей подключение светодиодной ленты. В этом случае потребуется ознакомиться с инструкцией производителя. Нужно приобретать специальный выключатель, который рассчитан на исходящее напряжение 12В или 24В (в зависимости от типа ленты). Некоторые осветительные приборы этого типа могут быть рассчитаны на работу при напряжении 220В. В этом случае подойдет обычный выключатель.
Чтобы подключить светодиодную ленту, к ней прикрепляют блок управления. Если это многоцветный прибор, перед блоком питания нужно установить контроллер в соответствии со схемой производителя. Провод от блока питания подключается к сенсорному выключателю. Это простая работа, с которой справится даже непрофессиональный мастер.
Основные типы выключателей
Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные виды выключателей. По типу выключения/включения все их можно разделить на несколько групп.
№ 1: Приборы клавишного типа
Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.
Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.
№ 2: Переключатели или перекидные выключатели
Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.
Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.
Диммеры не только включают освещение, но и регулируют его интенсивность. Существуют и многофункциональные разновидности приборов, способные имитировать присутствие, работать по таймеру и многое другое
№ 3: Диммеры или регуляторы интенсивности освещения
Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.
Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные диммеры могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.
№ 4: Выключатели с встроенным датчиком движения
Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.
Многофункциональные выключатели с датчиком движения способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.

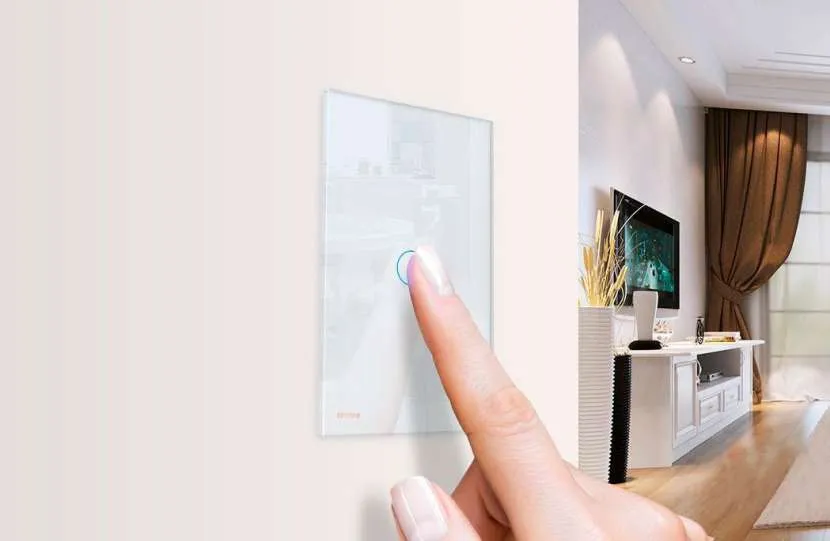

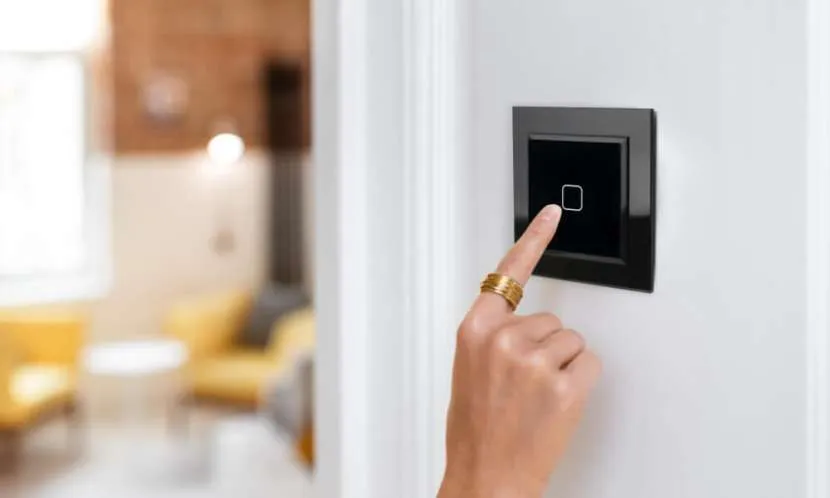

№ 5: Устройства сенсорного типа
Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.
Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.
Существует большое количество разновидностей выключателей. Модели с подсветкой предназначены для облегчения ориентации в темном помещении

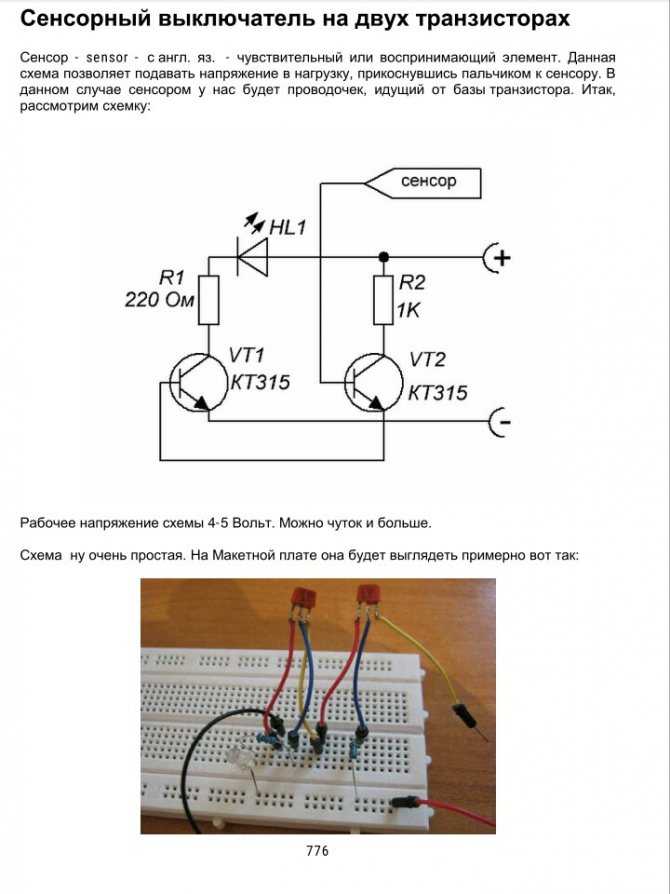

Сенсорный выключатель света. Схема и подробное описание
В линейке большинства сенсорных радиоэлектронных устройств, в том числе и сенсорный выключатель света, особое положение имеют узлы, использующие бестрансформаторное питание прямо от осветительной электросети в 220 В.
Подобные конструкции имеют в своем составе минимум радиодеталей, легки в изготовлении и им не нужно внешнего источника питания. Поэтому они достаточно эффективны, значительно чувствительнее и надежны в эксплуатации.
Сенсорные устройства, хотя и не имеют гальванической развязки с электросетью и порой, это пугает радиолюбителей кажущейся опасностью поражения током от сенсора, совершенно безопасны и не могут нанести вред здоровью человека.
Единственное на что следует обратить внимание, так это на то, что монтаж и настройку сенсорного выключателя следует выполнять при полностью обесточенном устройстве, а во включенном состоянии допускается касание только сенсорной пластины. Ниже приведена схема сенсорного выключателя света. Его принцип работы ни чем особым не отличается от устройств, построенных на триггере
Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет
Его принцип работы ни чем особым не отличается от устройств, построенных на триггере. Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет

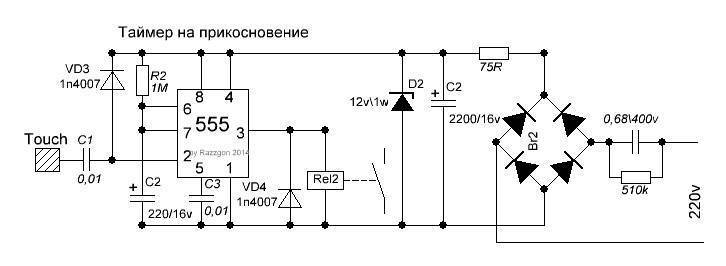

Ниже приведена схема сенсорного выключателя света. Его принцип работы ни чем особым не отличается от устройств, построенных на триггере. Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет.
Продолжительность нахождения триггера в любом из двух устойчивых состояний ничем не ограничена, до тех пор, пока на устройство подано напряжение питания.
Описание работы выключателя света
Модуль триггера построен по типовой схеме на логической интегральной микросхеме DD1 К561ТМ2. В схеме использован только один из двух имеющихся элементов данной микросхемы. С выхода (1) микросхемы DD1 управляющий сигнал идет на усилитель тока построенного на транзисторе VT2. Управляющий вывод тиристора VS1 подключен к эммитеру VT1 и при достижении на нем напряжения в 3В тиристор открывается, тем самым включая свет.
Поскольку полевой транзистор VT1 обладает очень большим сопротивлением перехода сток-исток-затвор, плюс в цепи сенсора включены мегаомные резисторы R1 и R2, то это препятствует появлению напряжения электросети на сенсорной пластине. Транзистор VT1 открывается под воздействием напряжения электросети, которое наводится на сенсор от руки человека.
Резистор R3 шунтирует вход 3 триггера DD1. Триггер изменяет состояние во время каждого положительного сигнала на входе 3. По причине этого сигнал на его выходе 1 изменяется на противоположный.
В то время, когда на выходе 1 триггера DD1 бывает лог.0, транзистор VT2 заперт и нагрузка отключена. При присутствии лог.1 на выходе 3, транзистор и соответственно тиристор открыты и в результате этого нагрузка подключается к электросети. При рабочих деталях и безошибочном монтаже устройство начинает работать сразу и в настройке не нуждается.
Детали сенсорного выключателя
Все резисторы типа МЛТ или С2-33. Транзистор VT1 – КП501 с любой буквой, или же возможно применить КП7131А9. Стабилитрон VD1 имеющий напряжение стабилизации 6…12В можно заменить на Д814А, КС 175А, Д808. Оксидный конденсатор С1 – К50-24, К50-29. Выпрямительные диоды VD2- VD5 с обратным напряжением не менее 300В заменимы диодами Д112-16, КД226В. Электролампа накаливания HL1 рассчитана на напряжение 220В. Транзистора VT2 возможно заменить на КТ815Б – КТ815Г, КТ940Б – КТ940Г, КТ630А – КТ630В.
Сенсорный выключатель собирают на печатной плате и устанавливают в подходящем по размеру корпусе из пластика. При пайке элементов нужно добиться, чтобы выводы радиодеталей были короткими (для ослабления воздействия помех).
Если возникнет необходимость изменить чувствительность сенсора, то это можно сделать путем подбора необходимого сопротивления R2. Сенсор можно изготовить из любого металла диаметром не менее 3 см.
Данный сенсорный выключатель света обеспечивает включение и выключение источника освещения имеющего мощность не более 60Вт. При большей мощности, тиристор необходимо разместить на радиаторе.
Недорогие сенсорные выключатели
26 Сен 2014
Очень часто при изготовлении или модернизации осветительных приборов и подсветки встает вопрос об их включении/отключении
Сперва покупал обычные выключатели для бра на провод. Затем накупил миниатюрных выключателей на ТАО
И вот случайно мне попался обзор про копеечный сенсорный выключатель
Сделав анализ предлагаемой в китайшопах продукции и заказав несколько штук на пробу, произвел небольшую классификацию сенсорных устройств
Типы недорогих сенсорных выключателей
«1-WAY» выключатели. Имеют два состояния: отключено/включено. Работают на микросхеме TT6061B или каком то ее китайском аналоге.
«3-WAY» выключатели. Имеют четыре состояния отключено/низкая мощность/средняя мощность/полная мощность переключаемые последовательно. Работаю на микросхеме TT8486A/TT6061A, представляющей собой симисторный диммер. Естественно, что работать диммер будет только с лампами накаливания. Светодиодным драйверам, нормально работающим при пониженном напряжении, вполне хватает для работы и малой мощности, но отключения света происходит в «три клика».
По мощности выпускаемые устройства бывают «1A 60Вт» и «3A 100Вт». Амперы там китайские, а вот максимальная нагрузка ближе к истине.
В 1А модели стоит маломощный симистор MAC97 в корпусе TO-92 и максимальным током коммутации 600мА
В «3-х амперном» собрате стоит более мощный симистор BT134 600E. Этот симистор хоть и рассчитан на максимальный ток 4A, но в корпусе SOT82 без радиатора вряд ли сможет управлять нагрузкой более 1А
Заказ в интернете
Почему то в большинстве китайских магазинов представлены более мощные модели только «3-WAY», которые не имеет смысла ставить на светодиодные светильники.
Но это не беда. Покупаем модель «1-WAY 1A». Я взял на АЛИ менее $4 за 5 шт
Про странный трек от продавца на данный товар я написал в своем обзоре покупки на миське
Модернизация

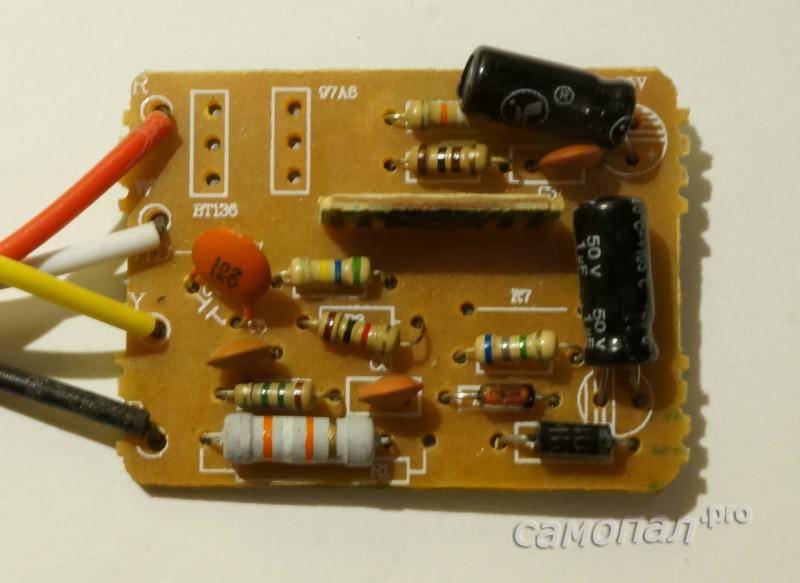

На платах таких выключателей предусмотрены отверстия установки как маломощных, так и мощных симисторов. Причем, судя по надписям на плате — вполне «взрослому» BT136 в корпусе TO-220
Не так давно для силовой коммутации в контроллере управления вентилятором и люстрой покупал на EBAY симисторы BT137 600E
Замена симистора — минутное дело:
И вот результат — имеем выключатель «1-WAY 5A» по китайской классификации
Пришлось по другому загнуть электролитические конденсаторы, чтобы они не задевали корпус симистора, на котором, увы, сетевой напряжение
Подключаю. Все работает. Симистор на 20 Вт не греется. Если нужна большая мощность, можно посадить симистор на радиатор. 25см2 позволит управлять примерно 800Вт нагрузки. Правда корпус придется искать другой. А чтобы радиатор изолировать от силовой нагрузки нужно, при креплении к симистору использовать специальные изолирующие шайбы и прокладки для корпуса TO-220
Я их тоже покупал на EBAY
Пластиковые шайбы — изоляторы — $1.42/100Силиконовые изолирующие прокладки — $0.99/100
Результат
Использовал устройство в выключателе подсветки полочки/зеркала. Сенсор вывел на вертикальную металлическую штангу.
Использовал в настольной лампе. Сенсор соединил прямо с радиатором
Поставил на управление подсветкой раковины с сенсором на алюминиевом профиле подсветки.
Во всех случаях был достигнут «ВАУ эффект». Некоторые гости подолгу баловались и говорили «О магия» не смотря на наличие сенсорных телефонов в кармане.
https://youtube.com/watch?v=I4LK491RyeU
На кота сенсор не реагирует. Видимо шерсть мешает Носом кота нажимать не пробовал. Он итак был недоволен
Литература
- Симистор MAC97. Корпус TO-92 (SO-T54). Даташит
- Симистор BT134 600E. Корпус SOT-82. Даташит
- Симистор BT137 600E.Корпус TO-220(SOT-78) Даташит
- Микросхема для 3-WAY диммера TT6061A/TT8486A. Даташит
- Микросхема для 1-WAY диммера TT6061B. Даташит
Posted in Подсветка, Покупка на ALIEXPRESS.COM, Свет дома | Метки: aliexpress, выключатель, настольная лампа, подсветка, Симистор
Воздействие внешних факторов на работу сенсорных выключателей
Работа сенсорных выключателей может быть затруднена воздействием различных внешних факторов
При использовании таких устройств важно учесть возможные проблемы, связанные с окружающей средой, чтобы избежать непредвиденных ситуаций. Рассмотрим основные факторы, которые могут повлиять на работу сенсорных выключателей:
- Электромагнитные помехи: Высокий уровень электромагнитных помех может вызывать ложные срабатывания и неправильную работу сенсорных выключателей. Это может быть вызвано близостью кабелей силовых проводов, электронной аппаратуры или других источников электромагнитных полей.
- Пыль и грязь: Накопление пыли и грязи на поверхности сенсорного выключателя может привести к некорректной работе датчика. Пыль может блокировать датчик и предотвращать его правильное распознавание жестов пользователя.
- Влага: Воздействие влаги на сенсорные выключатели может вызвать их неисправность или коррозию. Влага может попасть внутрь устройства через щели или разъемы, которые не достаточно герметичны.
- Температурные условия: Экстремальные температуры могут оказывать влияние на работу сенсорных выключателей. Компоненты могут перегреваться или замерзать, что может приводить к их повреждению или неправильной работе.
- Вибрации и удары: Вибрации и удары могут вызывать сбои в работе сенсорных выключателей. Они могут повреждать внутренние компоненты, нарушать контакты и приводить к потере надежности работы устройств.
- Интерференция других устройств: Использование других электронных устройств вблизи сенсорных выключателей (например, радиопередатчики, мобильные телефоны) может вызывать помехи в работе их датчиков. Это может привести к случайному срабатыванию, пропуску сигналов или неправильной работе выключателей.
Чтобы снизить влияние внешних факторов на сенсорные выключатели, рекомендуется выполнять регулярную очистку устройств от пыли и грязи, использовать дополнительные защитные кожухи или пленки, а также устанавливать выключатели в местах, защищенных от воздействия влаги и экстремальных температур. При необходимости также рекомендуется обратиться к специалисту для проведения диагностики и ремонта устройств.
Самостоятельное включение сенсорного выключателя: причины и решения
Однако, иногда сенсорные выключатели могут самостоятельно включаться, вызывая неудобство и значительное энергопотребление. В этой статье мы рассмотрим основные причины такого поведения и способы решения проблемы.
1. Электромагнитные воздействия
Сенсорные выключатели могут реагировать на электромагнитные волны, создаваемые другими электроприборами или устройствами вблизи. Например, мощные радиоприемники или беспроводные сети могут вызывать скачки напряжения в сети, что инициирует включение сенсорного выключателя.
Решение: Попробуйте переместить сенсорный выключатель подальше от источников электромагнитных волн. Также, установка средств экранирования, таких как ферритовые кольца или сетчатые экраны, может помочь снизить воздействие электромагнитных полей.
2. Плохое качество установки
Некачественная установка сенсорного выключателя может привести к его неправильной работе. Недостаточная защита от пыли и влаги, неправильное подключение проводов или неправильная калибровка микропроцессора — все это может привести к случайному включению выключателя.
Решение: Обратитесь к специалисту для проверки и правильной настройки сенсорного выключателя. Убедитесь, что все соединения и провода сделаны правильно, и выключатель правильно защищен от пыли и влаги.
3. Нежелательные внешние условия
Самостоятельное включение сенсорных выключателей может быть вызвано внешними факторами, такими как блеск от солнца или скачки напряжения в сети электропитания. Сильный свет, отражаемый от объектов, может восприниматься выключателем как прикосновение и вызывать его активацию. Также, скачки напряжения в сети, вызванные молнией или работой других электроприборов, могут инициировать случайное включение выключателя.
Решение: Попробуйте изменить угол падения света на выключатель, чтобы избежать блеска. Установка стабилизатора напряжения поможет снизить воздействие скачков напряжения на работу сенсорного выключателя.
4. Механические повреждения или износ
Сенсорные выключатели могут самостоятельно включаться из-за механических повреждений или износа элементов управления. Например, наблюдается следующая проблема: прикосновение к корпусу выключателя приводит к его нежелательной активации.
Решение: Проверьте состояние поверхности и элементов управления сенсорного выключателя. Если есть повреждения или признаки износа, замените выключатель новым.
В заключение, самостоятельное включение сенсорного выключателя может быть вызвано различными причинами, от электромагнитных воздействий до плохого качества установки
Важно определить источник проблемы и принять соответствующие меры для устранения неудобств. Если проблема не решается, лучше обратиться к профессионалам для диагностики и ремонта сенсорного выключателя
Выбор оптимальной модели
Основной определяющий показатель для полноценной эксплуатации сенсорного коммутационного устройства – характеристика электрической сети. Необходимая норма напряжения в 220 В подходит далеко не для всех моделей. Есть варианты с отклонением 20-30%.
Поэтому при выборе стоит уделить внимание пороговым значениям вольтажа, указанным в характеристиках прибора. При существенных отклонениях придется дополнительно устанавливать стабилизатор, посредством которого будет осуществляться нивелирование колебаний
Чтобы покупка электронного выключателя оправдала все ожидания и устройство существенно повысило степень комфорта в комнате, при выборе стоит учитывать необходимый функционал, которым должен обладать прибор
Чтобы покупка электронного выключателя оправдала все ожидания и устройство существенно повысило степень комфорта в комнате, при выборе стоит учитывать необходимый функционал, которым должен обладать прибор
Для определения подходящей модели сенсорного изделия необходимо учитывать приоритетные возможности, наличие которых является необходимым:
- Количество групп лампочек, подключаемых к регулятору – их может быть одна, две или три.
- Интенсивность. Некоторые приборы дополнительно оснащены диммером, посредством которого меняется сила тока, подаваемого на лампочки.
- Встроенный таймер. В проходных моделях устанавливается автоматический таймер отключения, срабатывающий спустя заданное время. Эти приборы в большей степени используются для коридоров и лестничных площадок.
- Метод управления. Здесь все зависит исключительно от предпочтений покупателя. Есть устройства управляемые пультом, прикосновением, звуком и пр.
Определившись с набором необходимых функций, следует остановиться на одном из представленных производителей. Ценовая категория устройств не относится к дешевым, поэтому, приобретая изделие низкой стоимости, можно столкнуться с некачественным аналогом.
Бельгийский бренд Basalte ориентирован на продукцию элит-класса. Модель Deseo – воплощение мультифункциональности и изысканного дизайна. Практически все изделия имеют светодиодную подсветку
На бельгийском предприятии Basalte выпускают сенсорные регулирующие приборы высокого качества. В разработках ориентируются на потребителей с наивысшими запросами.
Элитные модели отличаются не только оригинальным дизайном, но и одной из самых высоких категорий цен. Тем не менее стоимость вполне компенсируется удобством в эксплуатации, наличием различных функций и несложным регулированием.
Несмотря на то что многие покупатели предвзято относятся к китайской продукции, компания Livolo смогла доказать качественные характеристики своих изделий
Среди китайских представителей отмечают компанию Livolo. Основные преимущества сенсорных выключателей этого бренда — доступная стоимость продукции и оригинальные дизайнерские решения для обустройства дома, способные подчеркнуть индивидуальность.
При этом ассортимент не ограничивается технически простыми моделями. Также стоит отметить и постоянное пополнение ассортимента.
Выключатели
Изначально под таким понятием, как сенсорные выключатели подразумевали устройства, которые имели специальную контактную пластину. Если человек прикасался к ней, то происходило автоматическое включение или выключение. Сегодня понятие сенсорных выключателей благодаря инновационным устройствам существенно изменилось. Если для управления ими не требуется прямое воздействие, тогда такой выключатель можно считать сенсорным.
Классические выключатели, не имеющие подвижной кнопки, считаются сенсорными. Конструктивно все они устроены примерно одинаково, а главное отличие их заключается только в сенсорах.
Датчики, как правило, состоят из трех частей:
- система обработки сигнала;
- датчик-сенсор;
- коммуникационная силовая часть.
Сенсорные выключатели обладают следующими преимуществами по сравнению с обычными выключателями, которые установлены в большинстве квартир:
- они имеют дизайн, который особенно хорошо будет смотреться в интерьере стиля хай-тек;
- одним прикосновением можно не просто включить свет, но и выбрать оптимальный в данный момент режим освещения;
- вы можете использовать сенсорный выключатель в качестве отдельного устройства или одного из элементов сложной системы.

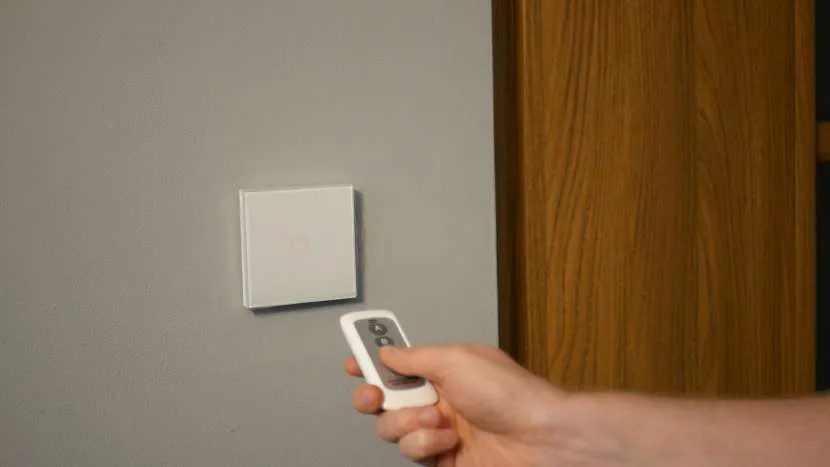

Современный беспроводной выключатель не просто делает включение и выключение осветительных приборов более удобным, но и дает возможность создавать сложные сценарии управления несколькими светильниками.
Каждый дистанционный выключатель зачастую представлен в нескольких цветах. Это позволяет выбрать такой сенсорный диммер или выключатель, который будет лучше выглядеть в вашем интерьере. Если вы хотите, чтобы ваша квартира или офис выглядели современно, установить сенсорный выключатель – это оптимальное решение. Прибор поможет вам управлять несколькими зонами освещения, а также передавать команды на жалюзи, рольставни и другое оборудование.
Как подключать импульсные реле для управления несколькими светильниками из разных мест: практические рекомендации
Разберем случай с тремя лампами освещения, хотя их общее количество может быть произвольным. Схема подключения импульсных реле просто увеличится от начальной на число светильников. Сколько ламп, столько и релюшек.
Общее количество кнопок-выключателей выбирается владельцем квартиры по местным условиям.
Главные принципы построения схемы:
- Потенциал фазы после защитного автомата распределяется по всем кнопкам слаботочным проводом, а от них он направляется на обмотки бистабильных реле (контакт А1). Силовым же проводником он подводится к клемме 1 каждого выходного контакта, а с клеммы 2 подается на свой светильник.
- Потенциал нуля жестко разводится по всем лампочкам проводом освещения, а слаботочкой может быть заведен на контакт А2 всех обмоток.
- Каждый светильник работает от силового контакта своего бистабильного реле, которое управляется индивидуальными кнопками.
На первый взгляд здесь ничего сложного нет, но при создании цепочки принудительного отключения от одной кнопки существуют особенности:
- внутри квартиры с обычным однофазным питанием для централизованного отключения достаточно параллельными перемычками соединить все контакты OFF и вывести на общую кнопку у входа;
- в частном доме с трехфазным питанием каждый потребитель может подключаться от разных фаз и собственного автомата. Способ объединения перемычками выводов OFF становится не приемлемым. Здесь следует применить обычное промежуточное реле. Его контакты станут управлять каждым модулем.
Другими словами, в отдельных случаях для централизованного управления потребителями может потребоваться дополнительное реле сброса.
Обозначил его KL и показал на схеме принцип включения обмотки с общей кнопкой от любой фазы, расположенной вблизи (например, L1) и монтажом промежуточных контактов (KL1.1, KL1.2…) в цепочках централизованного отключения всех задействованных светильников.
Этот же принцип приемлем для централизованного одновременного включения всех импульсных модулей от одной общей кнопки по контакту OFF. Дабы не загромождать картинку лишними линиями, его просто не показываю.
При таком подключении в квартирном щитке располагаются автоматические выключатели разных групп освещения и импульсные реле. От них придется делать довольно разветвленную разводку к многочисленным кнопкам управления, включая централизованные, и светильникам.
Оптимальным вариантом соединения слаботочных жил и силовых проводов становятся обычные клеммники под винт.
Особенности монтажа двухклавишных кнопок с подсветкой в подрозетниках
Подключение слаботочных цепей кнопочных выключателей выполняется последовательно от одного подрозетника к другому по мере удаления от квартирного щитка. При этом все соединения даже для двух кнопок удобно монтировать следующим образом:
- потенциал фазы, показанный на картинке ниже красным цветом, соединяется от каждых отрезков кабелей по верхним контактам всех клемм кнопок перемычками;
- жилы управления, идущие на общий контакт управления, соединяются шлейфом ниже на кнопках (для примера показал коричневым и зеленым цветом);
- остальные не используемые жилы кабеля в этом выключателе, включая РЕ-проводник, монтируем на миниатюрном двухконтактном Wago.
Этот способ позволяет удобно выполнить компактное подключение скрытой проводки даже в малом объеме подрозетника.
Одновременно здесь удобно перемонтировать назначение любой кнопки. Для этого достаточно отсоединить нижний не нужный провод с кнопки и подключить от другого светильника, а разорванную цепь соединить освободившемся Ваго.
Отличительные особенности различных моделей
Отдельные производители выпускают импульсные модули в корпусах, предназначенных не только для управления одним светильником из разных точек, но и несколькими, как показано ниже на примере продукции от Шнайдер.
Компания ABB пошла иным путем. Она стала выпускать к своим модулям дополнительный блок централизованного управления, который позволяет выполнить те же функции. Его просто устанавливают на DIN рейку рядом с основным изделием.
Схема подключения таких устройств приведена на корпусе и в сопроводительной документации. Уточняйте ее особенности у каждого производителя.
Компания Меандр производит модули РИО-2, приспособленные для работы в трех режимах:
- обычного импульсного;
- трех перекрестных переключателей;
- автоматического таймера.
Они могут работать с местным и централизованным управлением. Показываю схему подключения производителя двух модулей с общими функциями.
Как видите, для каждого изделия может быть разработана своя заводская схема. Ее следует уточнить.
Разновидности
Для установки и применения в бытовых условиях доступны следующие разновидности сенсор-включателей:
Емкостные.
Это наиболее распространенный и привычный в быту вид включателя рассматриваемого типа. Для приведения в действие достаточно подвести ладонь к панели управления. При этом наиболее чувствительные модели срабатывают, когда рука только приближается уже на расстояние 4-5 см.
Плюсы:
- Легкость управления.
- Стильный дизайн.
- Простота обслуживания.
Такой механизм зажигания лампочки особенно актуален, когда руки мокрые, грязные, а включить свет требуется срочно – например, во время уборки или готовки еды на кухне.
Емкостный сенсор-переключатель прост в обслуживании и доступен в управленииИсточник e-legrand.ru
Эта разновидность коммутатора реагирует на звуковые волны или передвижение объекта в зоне работы чувствительного элемента. Механизм действия сводится к следующим процессам:
- Объект попадает в зону обзора тепловой камеры.
- Инфракрасное излучение, проходя через усиливающую линзу, фокусируется на полупроводниковом элементе.
- Далее в нем возникает электрический импульс, поступающий на усилитель.
- В итоге на механизм поступает ток достаточной мощности, цепь замыкается и светильник зажигается.
Некоторые модели дополнительно оснащены акустическими датчиками. Зажигание светильника происходит в ответ на определенный звук – хлопок, голос и проч.
Оптико-акустические модели устанавливаются на уличных проходах, во дворах. А чтобы датчик не срабатывал днем, в нем есть фото-реле. Благодаря ему прибор включается только при наступлении сумерек.
Дистанционно управляемый коммутатор позволяет включать и выключать освещение и приборы на расстоянииИсточник e-legrand.ru
Управляемые дистанционно.
Модели с пультом удобны в тех случаях, когда есть потребность в управлении на расстоянии и ограничения доступа к переключателю. Это, к примеру, такие ситуации:
- Люди с ограниченными возможностями не могут использовать классический выключатель.
- Дети не имеют возможности дотянуться до клавиш, или, наоборот, часто балуются им.
- Управление на расстоянии различными приборами в разных помещениях и во дворе – светильниками, фонарями, воротами, роллетами и проч.
При этом лучше использовать коммутаторы, в которых функции дублируется – на случай, если пульт выйдет из строя.
С таймером.
Оснащенный таймером переключатель позволяет задавать определенный ритм работы электроприборов. Характеризуются следующими преимуществами:
- Автоматическое обесточивание в случае короткого замыкания.
- Наличие индикации, показывающей, в каком состоянии находится прибор – включенном или выключенном.
- Универсальность – возможность совмещения с любыми типами ламп.
Коммутаторы с таймером экономят электроэнергию, легко устанавливаются и просто обслуживаются.
Сенсорный выключатель позволяет настроить мощность и время работы светильникаИсточник datchikidoma.ru
Умный диммер Fulogy
Например, нечто подобное и даже лучше, есть у компании Fulogy. Называется это устройство Smart Dimmer.
Собран
данный светорегулятор на основе инфракрасного сенсора. Напряжение питания –
12-24 вольта.
Максимальный ток нагрузки – до 10А! Мощность подключаемой ленты:
на 12В – 96Вт
на 24В – 192Вт!
Не слабо
так, правда. Особенно после хиленьких китайских экземпляров.
Высота его
всего 2,7мм. Он спокойно поместится в любой самый тонкий профиль.
Пружинок в нем никаких нет. Отверстия под инфракрасные датчики в крышке профиля вырезать не нужно.
Чувствительность
– от 0 до 10см. Причем расстояние настраивается вручную. Отсюда и отсутствие
необходимости дырявить крышку рассеивателей.
По умолчанию
настройка идет на максимальное расстояние.
Работает выключатель даже на морозе при температуре до -20С. Так что с его помощью можно легко управлять уличным освещением или фонарем на входе в дом.
Имеется
встроенная защита от переполюсовки. Перепутали плюс с минусом при подключении?
Не беда. У вас ничего не сгорит, просто освещение не включится.
Поменяйте
провода местами и все заработает.
Кстати, функция диммирования в отличие от большинства подобных устройств, у этого выключателя не сопровождается пульсацией.
Объясняется это частотой работы девайса. Здесь пульсации происходят на частоте 10 000Гц. А как известно, все что больше 300Гц — безопасно для человека и никак на него не влияет.
Минусом можно назвать ступенчатое изменение яркости. Она падает или увеличивается не плавно, а процентно в соотношении 25-50-100% Но это предустановленные настройки.
Если они вас не устраивают, можете их изменить. Вместо 25% оставить 5% и использовать подсветку в этом режиме как ночник.
На сайте компании есть подробная инструкция как это перепрограммируется.
Помимо регулировки яркости, в девайсе заложено несколько иных интересных режимов работы. Например, “вежливая подсветка”.
Это когда вы в спальне при входе просто взмахнули рукой, удобно устроились в кровати, и только спустя заданное время, свет сам собой погас.
Еще на плате
есть дополнительные контактные площадки, куда можно подключать внешние датчики.
К примеру, выносной датчик движения, или физическую кнопку
включения-отключения.
Можно
запараллелить несколько таких кнопок и синхронизировать их работу.
Не любите
паять? Выбирайте модели с быстрозажимными клеммниками.
Стоимость сенсора конечно дороже, чем у китайцев, но качество и заложенный функционал не идут ни в какое сравнение. Плюс присутствует 3-х годичная гарантия.
