Дренажный насос Гном
Дренажный насос Гном — это центробежное дренажное погружное устройство, которое используется для эксплуатации в водоемах, колодцах, отстойниках, бассейнах, а именно оно способно откачивать и очищать воду. Они функционируют, прежде всего, в загрязненных водах, очищая их от твердых вложений и фракций. Справляется с переработкой промышленных и бытовых сточных жидкостей, грунтовых вод из котлованов, жидкостей из промышленных производств, а также с переработкой воды из водоемов, которые отличаются заболоченностью и загрязненностью. Справляются с переработкой жидкостей, в которых содержится до 10% жидкостей. В отличие от этих устройств дренажные насосы Алко перерабатывают включения до 35%. ГНОМ — это аббревиатура, которая расшифровывается так: грязевой насос одноступенчатый моноблочный. Оборудование может использоваться в промышленном хозяйстве и метрополитене (для откачки вод из подвалов, траншей и котлованов), в коммунальном хозяйстве, для реализации работ в сельском хозяйстве, на СТО и в частных домах при отводе стоков от оборудования, бассейнов и отстойников.
Преимущества и недостатки
Дренажный насос Гном обладает следующими преимуществами среди других устройств:
- фильтр легко снимается,
- некоторые станции справляются с переработкой фракций с цементом, песком, глиной и даже с примесью сырой нефти (если это взрывозащищенная конструкция и примесь до 10%),
- долгие эксплуатационные параметры,
- изготавливается из прочных материалов, которые отличаются стойкостью к коррозии и влиянию окружающей среды,
- оборудованием просто пользоваться,
- наличие широкого модельного ряда — вы сможете подобрать прибор, который справится с решением любых поставленных задач.
Что касается недостатков: конструкцию обязательно нужно подключать к сети электропитания, она также погружается только частично.
Модельный ряд
Модельный ряд дренажного насоса Гном представлен следующими основными конструкциями, которые входят в ТОП продаж:
- насос дренажный Гном 10 10 — имеет поплавок, отличается высокой производительностью, изготавливается из стали, используется для орошения и осушения,
- бытовой дренажный погружной насос гном 16-16 — изготовлен в высокотемпературном исполнении, весит 15 кг, имеет компактные габаритные размеры, подача и напор — 16 м 3 /ч и м соответственно, может использоваться для полива угодий сельского хозяйства, имеет поплавок,
- гном 25 20 насос погружной дренажный — отличается высоким качеством материала, на который не влияет коррозия, имеет высокий коэффициент полезного действия,
- модель 40 25 — 40 м 3 /час номинальная подача воды, 25 м номинальный напор.
Также у моделей могут быть буквы: Т — перекачивает жидкость с температурным показателем до +60, без буквы — используется только при температурном режиме до +35, Д — имеет поплавковый включатель.
Важно заметить, что технические характеристики насоса гном 10 10, 16 16, 25 20, 40 25 отличаются. Технические характеристики моделей
Технические характеристики моделей
Технические характеристики моделей

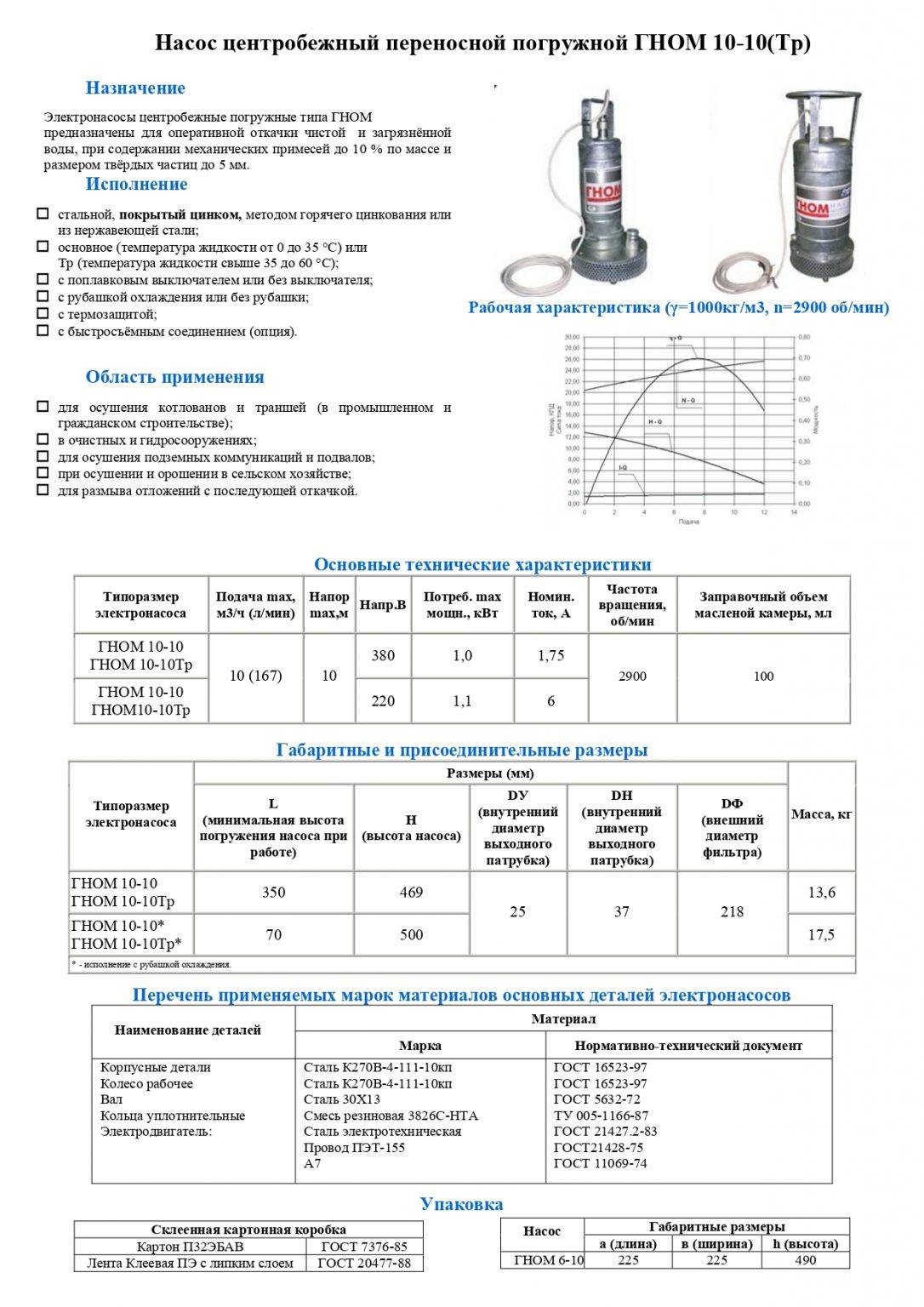

Погружной дренажный насос гном 10 10 имеет такие технические характеристики: подача 10 м 3 /час, напор 10 м.
Технические характеристики насоса гном 25 20: подача 25 м 3 /час, напор 20 м.
Технические характеристики насоса гном 16 16: подача 16 м 3 /час, напор 16 м.
Дренажный насос Гном Дренажный погружной насос Гном: технические характеристики, особенности выбора и эксплуатации насоса. Разновидности моделей дренаженого насоса Гном: 10-10, 16-16, 25-20. Преимущества и недостатки.
Конструктивные особенности
Теперь разберёмся с тем, как устроен дренажный насос и каковы его основные конструктивные элементы. Вы уже знаете, что агрегаты для забора грязной воды (фекальные насосы) отличаются наличием своего рода шнека.
Если же говорить об общем принципе устройства дренажного насоса, то тут стоит выделить такие элементы конструкции.
- Электродвигатель. Главный рабочий элемент дренажного насоса. Его мощность напрямую влияет на то, с каким объёмом жидкости агрегат сможет справиться за единицу времени. В работу электромотор вступает при подключении к электросети. Либо же можно вводить в эксплуатацию с помощью топливного генератора.
- Вал с крыльчаткой. Вступает в работу одновременно с электродвигателем. Жидкость попадает внутрь насоса и по шлангам выходит наружу. Перемещению воды способствует вращающийся вал с крыльчаткой, работа которых основана на принципах центробежной силы.
- Поплавок. Важный элемент, обеспечивающий включение и отключение агрегата в автоматическом режиме. Хотя найти помпу без поплавка можно, их лучше не использовать. При отсутствии поплавка за перекачкой жидкости придётся наблюдать самостоятельно и постоянно. А если насос полностью уйдёт под воду, либо в резервуаре закончится жидкость для перекачивания, это приведёт к поломкам насоса.
- Фильтры. Они защищают насос от крупного мусора, камней, разных примесей. Обычно применяются сетчатые фильтры. Размер ячеек в фильтрах определяет, насколько крупные примеси может пропустить через себя насос, не навредив при этом устройству.
- Шланги и измельчители. Измельчитель рубит крупный мусор. В основном эта система применяется на фекальных дренажных насосах. Шланги же нужны для перенаправления всасываемой в насос жидкости.
Выбирая дренажный насос, обязательно изучите технические характеристики, а также взгляните на максимально допустимый размер и количество примесей, с которыми эта модель может работать.
Некоторые насосы ориентированы на максимально чистую воду, а потому применяются в основном в бассейнах.
Следующий важный момент — это температура воды. Иногда дренажные насосы могут перекачивать горячие жидкости. Это ведёт к перегреву мотора, если изначально насос не предназначен для работы в таких условиях.
Поэтому в технических документах производитель всегда указывает, какой температурный предел у той или иной модели. Некоторые агрегаты специально разработаны так, чтобы перекачивать воду и иную жидкость с температурой от 50 градусов Цельсия и выше.
Насосы от разных производителей: их достоинства и недостатки
Чаще всего на рынке можно встретить продукцию Одинцовского насосного завода и МНЗ №1. К неоспоримым достоинствам первой группы относят:
- Возможность выбора устройств двух основных модификаций: без рубашки охлаждения или с нею.
- Высокое качество сборки, гарантирующее надежность и исключающее брак.
- Продуманная конструкция.
Главными недостатками, по отзывам покупателей, можно считать высокую стоимость установок, слишком дорогой ремонт и недешевые запасные части для них. Кроме того вследствие неофициальной политики завода-производителя бесплатный гарантийный ремонт практически невозможен. Стоит отметить, что моделей этого изготовителя, предназначенных для бытовых нужд очень мало.
Все, кто пользовался приборами Одинцовского завода, подчеркивают, что это отличные качественные установки, которые следует приобретать тем, кто хочет получить высокую надежность, правда, за приличные деньги.
Всем, кто решится на покупку такого насоса, стоит обратить внимание на модели с охлаждающей рубашкой. Она позволяет устройству работать в полупогруженном состоянии и существенно продляет срок его эксплуатации
Насосы из Одинцова могут выпускаться с охлаждающей рубашкой или без нее
Продукцию завода МНЗ №1 отличает:
- Самая низкая стоимость в сравнении с другими производителями.
- Невысокая стоимость ремонта и запасных частей.
- Возможность откачки сильнозагрязненных вод, таких, как стоки от автомоек, жидкостей с содержанием цемента и т.п.
- Небольшой вес устройства.
Однако покупатели отмечают, что в процессе эксплуатации проявляется ряд существенных недостатков:
- Низкое качество сборки.
- Высокая чувствительность к отклонениям стандарта напряжения в сети, вплоть до выхода из строя электродвигателя и пускового конденсатора.
- Хрупкость пластмассовых деталей: нижнего фильтрующего кожуха и рукоятки для переноски.
- Неудачная конструкция масляной камеры, из-за чего при некачественной сборке возможно протекание масла из камеры в отводящий патрубок установки.
- Сборка на стяжных шпильках иногда приводит к перекосу подшипникового щита или верхней крышки, что может спровоцировать заклинивание ротора электродвигателя.
Насос может работать только в полностью погруженном состоянии, иначе возможен сильный перегрев и выход из строя двигателя.
Самые недорогие из насосов гном — устройства, выпускаемые МНЗ №1
По отзывам водяной насос гном, произведенный на МНЗ №1, отлично справляется со своими функциями в ходе достаточно редких аварийных работ. Кроме того его приобретают для функционирования в тяжелых условиях, когда ради выполнения задачи можно пренебречь сохранностью относительно недорогого механизма. Эти установки отличаются ремонтопригодностью, а дешевизна их запасных частей, исключая двигатель, позволяет им конкурировать с более надежными, но гораздо более дорогими устройствами других заводов.
Менее часто на прилавках встречаются насосы производства «Ливгидромаш» и «Полесьеэлектромаш». Это надежные и качественные модели. Однако их стоимость так же достаточно высока, кроме того при необходимости ремонта могут возникнуть сложности из-за малого количества сервисных центров на территории России. Устройства чаще всего отправляют непосредственно на завод.
Ливненские гномы — качественные и надежные установки
Разнообразие моделей насосов гном позволяет легко подобрать оптимальную. Устройства зарекомендовали себя как почти незаменимый вариант, позволяющий быстро и качественно решить проблему по откачке достаточно большого объема жидкости с самыми разными загрязнениями.
(0 голосов, среднее: 0 из 5)
Технические характеристики и маркировка
Электронасосы под брендом “Гном” выпускают российские и белорусские производители. Насосы линейки “Гном” относятся к классу одноступенчатых вертикальных погружных насосов моноблочной конструкции.
Они предназначены для откачки дренажных и грунтовых вод, содержащих по массе не более 10% твёрдых механических частиц, плотность которых не превышает 2,5 тыс.кг/м3.
Допускается перекачка фракций не более 5 мм. Температура откачиваемой жидкости – до +35 ºС, а для моделей с маркировкой “Тр” – до +60 ºС. Применяется агрегат в быту, промышленности, сфере ЖКХ, сельском хозяйстве.
Подробнее устройство и особенности дренажных насосов рассмотрены в другой нашей статье.
Корпус погружного электронасоса выполнен из пластика, чугуна или из стали. Рабочие колеса и кожух двигателя изготовлены из чугуна.
Оборудование выпускается с разными типами двигателя, в зависимости от которых определяется возможность питаться от электросети бытовой категории с напряжением 220 В или от трехфазной промышленной с напряжением 380 В и частотой 50 Гц.
Производители центробежных насосов Гном предлагают широкую линейку продукции с разными техническими характеристиками, благодаря чему можно подобрать модель с необходимыми параметрами
В комплектацию электронасоса входит: шнур питания длиной 10 м для трехфазной или шнур и пусковое устройство для однофазной электросети. Большинство производителей за отдельную плату и по требованию покупателя включают в комплект автомат для защиты мотора работающего от сети 380 В.
Такие технические характеристика, как мощность, параметры энергопитания, производительность (скорость перекачки), максимальный напор, а также размеры и масса оборудования зависят от конкретной модели.

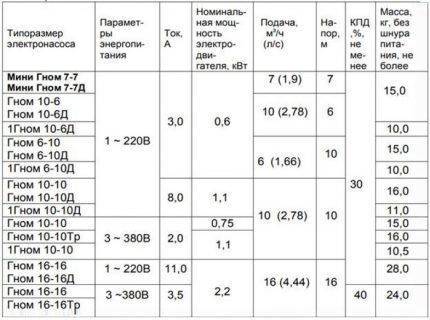

Сравнить технические характеристики моделей насосов “Гном” вы можете, используя таблицу:
Технические характеристики насосов указаны на номинальном режиме и могут отличаться не более чем на десять процентов для показателей напора и не более трёх процентов для КПД
Все насосы, выпускаемые под брендом “Гном” имеют маркировку. Зная, что скрывается за цифрами и обозначениями, можно легко понять какими характеристиками и особенностями обладает насос.
Само слово “Гном” является аббревиатурой и расшифровывается так:
Г – грязная вода;
Н – насос;
О – одноступенчатый;
М – моноблочный.
Первая цифра в маркировке обозначает производительность в м3/час, вторая – напор в метрах. Например, “Гном 10-10 Тр” – это насос, имеющий производительность 10 м3/час и напор 10 м.
Обозначение “Тр” говорит о том, что данное оборудование может перекачивать воду температурой до +60 С. Буква “Д” обозначает, что оборудование оснащено поплавковым выключателем (датчиком уровня).
Главное преимущество серии насосов Гном – простота конструкции. Разобрать для прочистки и собрать агрегат без проблем можно своими руками
Насосы маркированные аббревиатурой “Ех” относятся к группе взрывозащищённых. Такие агрегаты способны осуществлять откачку воды с примесями нефтепродуктов, в составе которых содержится не более 3% серы.
В аварийных случаях насос можно применять для работы в среде, содержащей до 100% сырых нефтепродуктов.
Галерея изображенийФото из Погружные насосы марки Гном предназначены для перекачки жидких сред с содержанием минеральных включений до 1250 кг/м3 Модификации этой марки используют как для перекачки воды из открытых водоемов, так и для осушения подвалов и котлованов Всасывание воды производится центробежным устройством, расположенным в нижней части корпуса, затем жидкость выталкивается к патрубку с подключенной к нему трубой Модели Гном могут перекачивать жидкости с минеральными частицами размером от 5 до 25 мм. Для того чтобы в систему не попадали более крупные частицы, всасывающую часть защищает фильтр Модели насосов марки ГномСфера применения насосов ГномПринцип работы центробежных агрегатовФильтр погружного насоса Гном
Общие сведения о насосах «Гном»
Насосы «Гном» для перекачки чистой и грязной воды очень часто используются дачниками и владельцами загородных домов. Это надёжные и долговечные электронасосы, не требующие сложного и дорогостоящего обслуживания.
Под этой маркой выпускаются центробежные погружные насосы, обладающие различными техническими характеристиками:
- производительность от 7 до 200 м3/час;
- номинальный напор от 7 до 50 м;
- мощность электродвигателя от 0,6 до 21 кВт.
В быту наиболее часто используют модели «Мини Гном», «Гном 16-16Т», «Гном 10-10Т» и «Гном 20-25», поэтому далее будем вести речь именно об этих бытовых электронасосах. Эти модели отличаются небольшими размерами, а их масса составляет от 10 до 32 кг.
Большинство насосов «Гном» оснащены поплавковыми выключателями с устройствами, выполняющими функции датчика уровня воды — насос автоматически отключается при снижении уровня
Переносные центробежные насосы «Гном» имеют моноблочную конструкцию и используются для перекачки чистой и грязной воды, имеющей плотность до 1100 кг/м3 и содержащей твердые механические частицы размером до 5мм в количестве, не превышающим 10%. Максимальная плотность твёрдых частиц — 2500 кг/м3.
Насосы используются для подачи воды из открытых водоёмов, скважин, колодцев. Применяются для осушения котлованов и траншей, для полива с/х культур, откачки грунтовых вод из затопленных помещений. Температура перекачиваемой воды для обычных моделей — до 35º С, моделей «Т» — до 60º С.
Электродвигатель насоса «Гном» оснащён термопредохранителем, который отключает агрегат при возникновении перегрева, возобновить работу насоса можно только после его полного остывания
Центробежные погружные насосы «Гном» имеют несложную конструкцию и состоят из следующих основных частей:
- Электродвигатель, который включает в себя статор, подшипниковый щит и ротор.
- Насосный узел, с рабочим колесом, расположенным на валу ротора, с заборной сеткой и отводом.
- Система уплотнений для защиты от попадания воды.
- Корпус из металла, чугуна или пластика.
- Кабель для электропитания.
Охлаждение электродвигателя осуществляется за счёт внешней среды и масла, которое находится в специальной масляной камере электродвигателя. Масло также выполняет функцию смазывания трущихся деталей. Скорость вращения ротора и рабочего колеса составляет 3000 оборотов в минуту. При вращении образуется центробежная сила, которая выталкивает воду через напорный патрубок.
Вода поступает внутрь насоса через сетку-фильтр, которая задерживает крупные частицы. Затем вода по каналам перемещается в отвод, из которого поступает в отводный патрубок. Запуск электронасоса осуществляется пусковым аппаратом, который соединен со шнуром питания. Электронасосы «Гном» имеют конденсатор и автомат-выключатель, защищающий электромотор от перегрузки.
Насосы «Гном» относятся к погружному типу, поэтому их запуск производится только после полного погружения в воду. Исключение — электронасосы «Гном» с «охлаждающей рубашкой». Большинство электронасосов снабжены поплавковым выключателем, который крепится на рукоятке агрегата и обеспечивает минимальную высоту всасывания 15 см.
Электронасоса марки Гном выпускаются для откачки загрязненной воды из котлованов, подвалов, колодцев и т.д. В линейке оборудования следует подобрать вариант, предназначенный для транспортировки воды с конкретным содержанием включений
Распространенной причиной, по которой насос не включается, является повреждение кабеля. Целостность его изоляции следует проверять каждый раз перед погружение и после извлечения агрегата
При перекачивании жидкости с минерализацией выше, чем допускается производителем машины, возможно попадание песка в крыльчатку и образование твердых наростов, из-за которых насосная часть перестает работать
Дважды в месяц и через каждые 200 часов работы отработанное масло, залитое в масляную камеру, следует менять. При обнаружении в нем воды агрегат надо сразу отнести в мастерскую
Если насос не качает или поставляет слишком мало воды, надо прочистить проточную часть. После работы в грязной среде агрегат надо запустить для прокачки чистой воды на некоторое время
Для автоматизации циклов включения и выключения перекачивающего жидкость агрегата желательно использовать блок автоматики, который заодно предотвращает перегрев насоса
За техническим состояние поплавкового выключателя, если им оснащен агрегат, необходимо регулярно следить. Если он не сработает, возникает вероятность перегорания мотора
Насосные агрегаты с логотипом Гном подбирают с запасом по объему перекачиваемой воды (первая цифра) и по высоте напора (вторая цифра). Запас должен быть около 10 %
Устройство и принцип действия дренажного насоса
Устройство дренажного насоса довольно просто, его основными элементами являются:

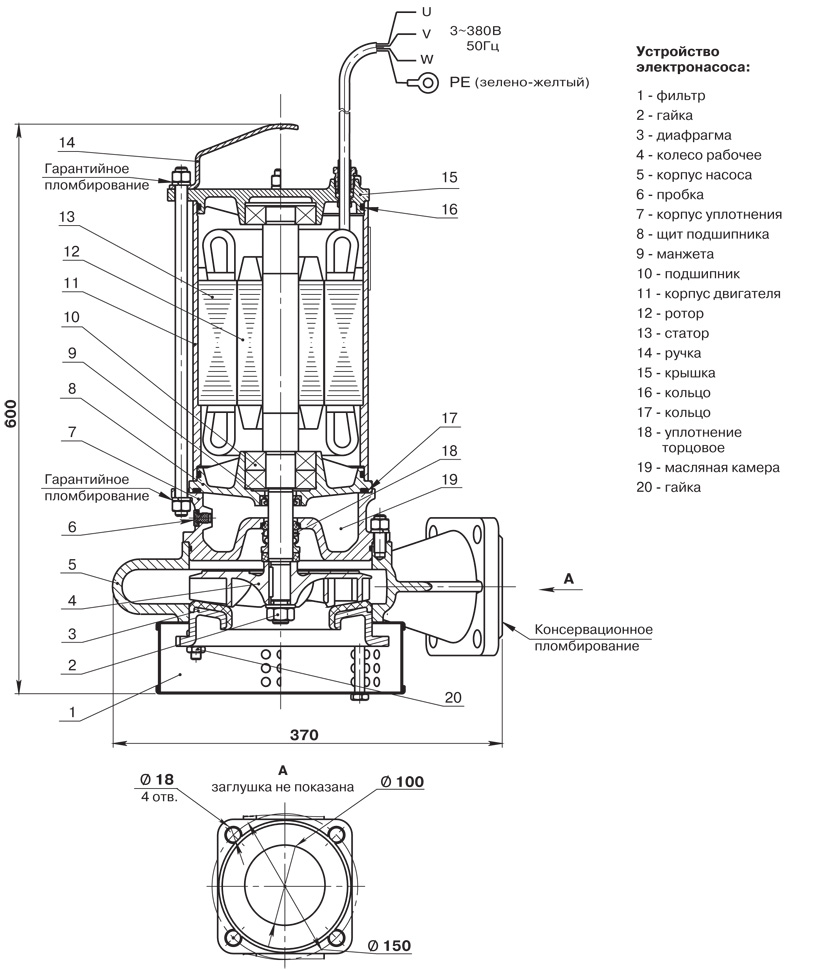

Рис. 3 Внутреннее устройство дренажного электронасоса
Корпус
Типовой дренажник имеет два корпуса: наружный и внутренний. Во внутреннем корпусе размещается основной узел устройства — электродвигатель, который охлаждается омывающим его водным потоком, следующим между корпусами к выводному отверстию, расположенному вверху.
Внешний корпус устройства оснащен удобной ручкой для переноса или подвешивания в толще воды, также в нем расположена выходная труба (патрубок), к которой подключаются шланги.
Внутренний корпус для организации лучшего охлаждения выполнен из металла, материалом наружного обычно является металл (нержавеющая сталь) или ударопрочный пластик.
Электродвигатель
Во внутреннем, полностью изолированном корпусе насоса, расположен электродвигатель, состоящий из статора с обмоткой и ротора, вал которого вращается на верхнем и нижнем подшипниках. Питание к электродвигателю подводится при помощи кабеля через узел герметичного ввода, для осуществления запуска встроен конденсатор.
Для смазки и охлаждения подшипников предусмотрены специальные камеры в нижней части внутреннего корпуса, наполненные техническим маслом. Там же находятся уплотнительные кольца, препятствующие проникновению воды внутрь двигателя.
Рабочее колесо
Рабочее колесо в форме диска, на котором размещены загнутые лопатки, закреплено на валу двигателя. Обычный материал его изготовления — металл, иногда оно делается из высокопрочного пластика.
Водозаборный фильтр
Внизу корпуса насоса располагается подставка с ножками, на которую обычно ставится насос. Чуть выше расположена крышка с заборными отверстиями для воды (фильтр), исключающими возможность проникновения в электронасос частиц с размерами, превышающими его технические характеристики.
Поплавковый выключатель
Практически все конструкции дренажников оснащены этой системой. Выключатели автоматизируют работу дренажного насоса с поплавком, прекращая подачу напряжения на его электродвигатель при понижении уровня жидкости, и вновь подавая питающее напряжение при наполнении рабочего резервуара.
Рис. 4 Дренажник в разрезе
Принцип работы дренажного насоса состоит в следующем. При поступлении напряжения на электродвигатель начинает вращаться рабочее колесо. Оно втягивает в себя жидкость сквозь отверстие, размещенное по центру корпуса электронасоса, а центробежная сила выталкивает жидкость наружу через выводной канал.
Дренажники могут работать в среде с разной степенью загрязненности, которая определяется условиями эксплуатации, поэтому перед тем, как выбрать дренажный насос, следует обратить внимание на размер частиц или фильтр. Выбирая нужное изделие, лучше отдать предпочтение устройствам в металлическом корпусе с рабочим колесом из металла, для бытовых условий достаточно производительности около 10 м
куб./ч.
Советуем почитать: Ремонт погружных насосов
Чертеж насоса ГНОМ БЕЗ рубашки охлаждения
Схема насоса ГНОМ без рубашки охлаждения:
1 — крышка верхняя; 2 — улитка; 3 — рабочее колесо; 4 — установочно-подвижной диск; 5 — гайка рабочего колеса; 6 — сетка приемная; 7 — узел уплотнений; 8 — ротор; 9 — статор; 10 — гильза.
Пример обозначения: ГНОМ 16-16 Т, где:
Г — для грязной воды; Н — насос; О — одноступенчатый; М — моноблочный; 16 — подача, м³/час; 16 — напор, м.
Буквы после цифр подача/напор:
Т — высокотемпературное исполнение; Ех — взрывобезопасное исполнение; В2Т3 — категория и группа взрывоопасной смеси.
В стандартной комплектации насосы ГНОМ поставляются без шланга.
Если Вам необходимо купить грязевый погружной насос или другое промышленное оборудование, свяжитесь с нашими специалистами, и получите более подробную информацию.

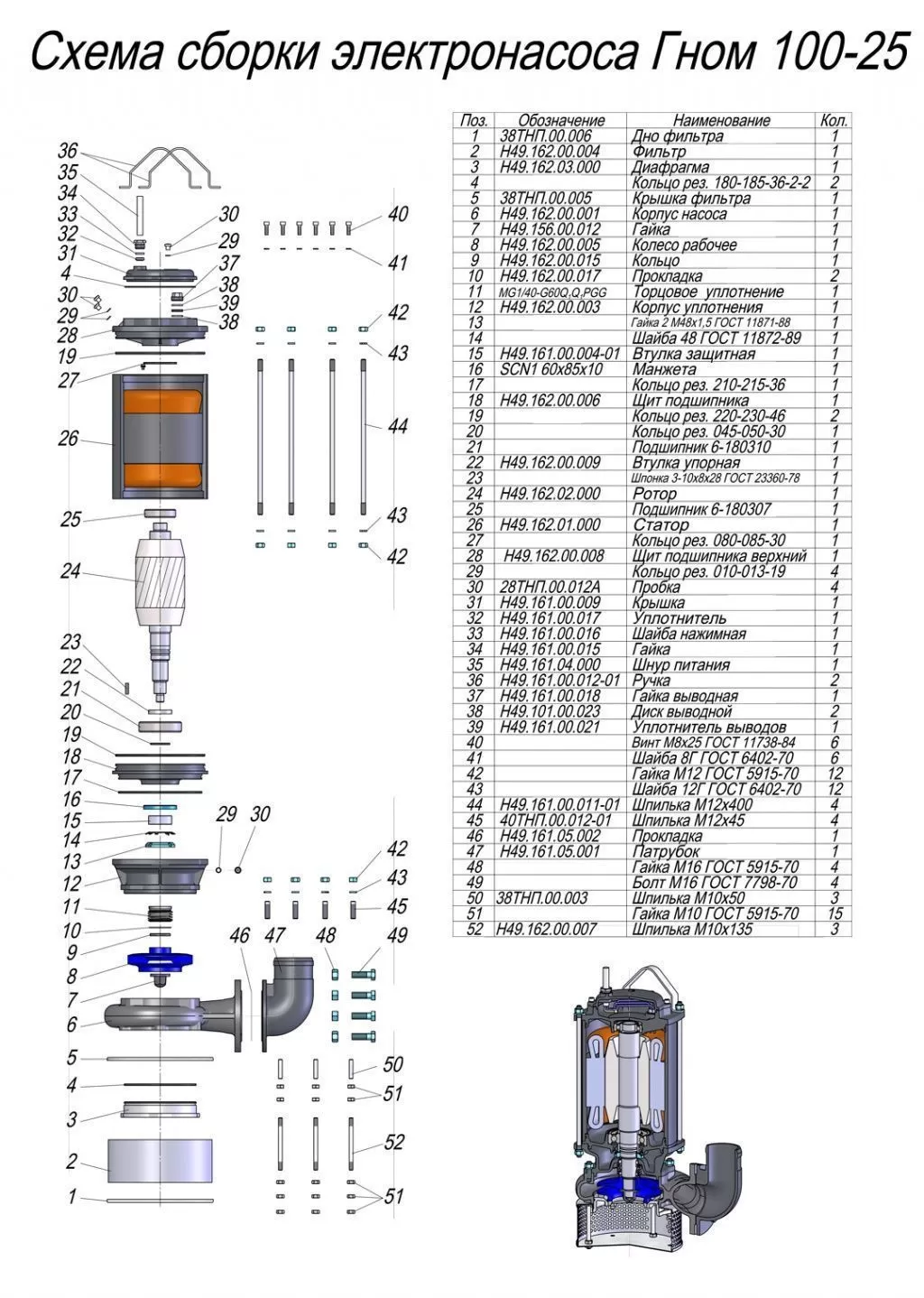

Устройство и принцип работы
Работа насосов Гном основана на принципе центробежной силы
Гном – это погружная насосная станция, которая чаще всего применяется для откачки грязной воды из резервуаров, водоемов и т.д. На рынке представлен большой ассортимент моделей с разными конфигурациями. Есть агрегаты, предназначенные для работы с холодной и горячей жидкостью, модели с разными электродвигателями.
Конструкция электронасосов представляет собой моноблок, в состав которого входит две важные детали: электромотор и насосная станция.
Части насосной станции:
- корпус;
- рабочее колесо;
- отвод.
Для откачки воды с высокой концентрацией твердых примесей, а также глинистой или цементной взвесью, в нижней части корпуса агрегата устанавливается фильтрационная сетка.
Дренажные насосы Гном оснащены электромотором асинхронного типа со статором, крышкой, ротором и системой подшипников. Полость двигателя заполнена маслом, что обеспечивает качественную смазку и охлаждение вращающихся деталей.
Верхняя часть корпуса оснащена резиновой манжеткой высокой эластичности, которая компенсирует расширение охлаждающей среды в случае перегрева установки. Сам мотор охлаждается во время откачки воды самой водой.
Частота вращения ротора у всех моделей Гнома составляет 3000 об/мин. Статор оснащен встроенными термопредохранителями, которые автоматически отключают станцию в случае перегрева. Рекомендуется отключать его и от источника электропитания до полного остывания.
Запуск оборудования осуществляется пусковым аппаратом, который расположен на шнуре электропитания. Также агрегат дополнительно оснащен конденсатором и автоматом, который при перегрузке автоматически отключает насос.
Перед запуском нужно погрузить агрегат в жидкость. Продолжительность работы «вхолостую» не должна превышать 15 минут.
