Инструкция по подключению в щитке
Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.
в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора
Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.
во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор
положение “0” – все электроприборы отключены, как от стабилизатора, так и от внешней сети
Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.
Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.
Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:
вход на стабилизатор
выход из стабилизатора
Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.
Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.
Ноль и землю с обоих кабелей сажаете на соответствующие шинки.
Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.
Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.
Проделываете эту операцию опять же гибкими монтажными проводами.
Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).
В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.
Необходимое оборудование для подключения
Кроме самого стабилизатора напряжения, потребуются прочие вспомогательные материалы:
- Трехжильный кабель ВВГнГ-Ls. Провод должен иметь то же сечение, что и у вводного кабеля на рубильнике или автомате главного ввода. Обуславливается это тем, что он будет выдерживать всю нагрузку;
- Выключатель трехпозиционного типа, для обеспечения возможности пустить электропитание в обход стабилизатора, например, для его обслуживания или замены. По сравнению с классическими выключателями, это устройство характеризуется тремя состояниями: включен 1 потребитель, выключен, включен 2 потребитель. При желании, обходятся использованием классического модульного автомата, но данная схема имеет один нюанс — при отключении от стабилизатора потребуется каждый раз обесточивать дом, чтобы перекинуть провода. Конечно, доступны такие режимы как байпас или транзит, но это требует соблюдения строгой последовательности. Наличие трехпозиционного выключателя позволяет одним движением отсечь агрегат, при этом оставив дом со светом;
- Рекомендуется, чтобы в схеме был учтен прибор УЗО или дифференциальный автомат. Словом, требуется защита от утечек тока.
Особенности подключения стабилизатора Ресанта 10000
Прежде чем приступать к монтажу следует убедиться, что учитываются все условия эксплуатации данного прибора. Так, есть ограничения в температуре, при которой разрешается работа устройства: от +5 до +40 градусов Цельсия. Показатель влажности не должен быть более 80%.
Важно, чтобы устройство имело доступ к воздуху. С этой целью вокруг него обязательно оставляется свободное пространство (5–10 см)
Если это напольная модель, ее следует расположить от стены на расстоянии в 50 см. Данное правило актуально и для любых легковоспламеняющихся предметов, которые будут стоять рядом со стабилизатором. Солнечные лучи не должны попадать на агрегат. В обязательном порядке производится заземление стабилизатора.

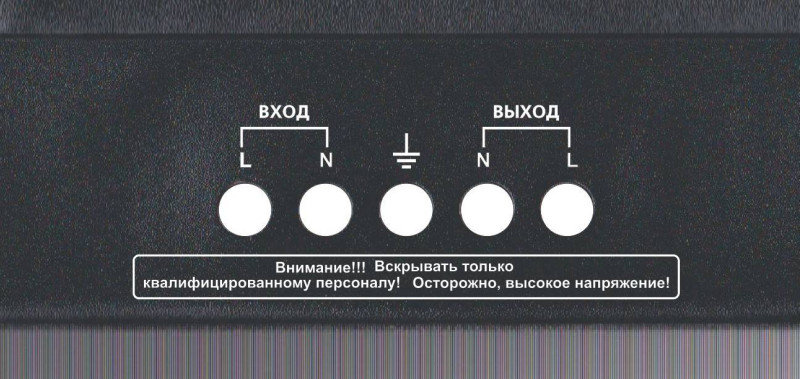

Рассмотрим само подключение. Ресанта 10000 имеет 5 клемм. Две имеют обозначение «L» — фазы, другие две «N» — нейтральные провода. Пятая отводится под заземление.
В первую очередь устройство заземляется. Далее подключают «вход», при этом фаза подсоединяется к клемме «L». Нейтральный провод соединяется с нейтральной клеммой.
Далее включается оборудование и проверяется наличие напряжения на выходе. После этого агрегат выключается. Если на выходе имеется напряжение, подключаются выходные кабеля по тому же принципу, что и входящие.
Если же выходного напряжения нет, то нужно проверить, правильно ли подключены входные провода.
Реальный пример подключения стабилизатора
Сразу скажу – в данном подключении несколько “нехороших” мест, но я не буду о них говорить, посмотрю на внимательность моих читателей)
Исходно имеем дисковый индуктивный счетчик, я писал о таком в статье про установку домашнего электросчетчика.
Домашний электросчетчик, после счетчика – два защитных автомата.
Верхний автомат отключает фазу, нижний – ноль. Одна линия идёт на дом, вторая – на “летнюю” кухню.
То есть, схема соответствует приведенной выше.
Вскрываем клеммник стабилизатора:
Задняя панель стабилизатора Энергия СНВТ-10000/1
Откручиваем клеммы для подключения стабилизатора напряжения

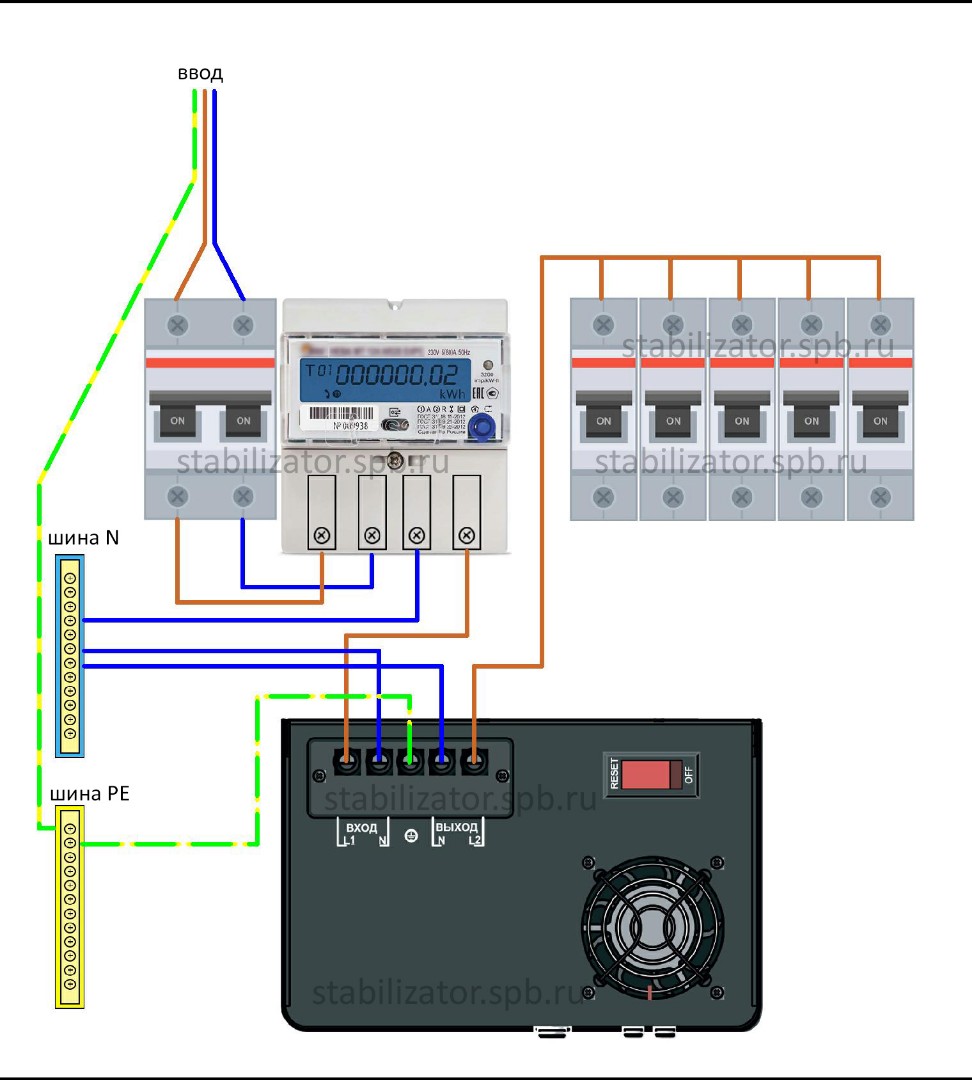

Как показано на схеме подключения выше, подключаем стабилизатор после вводного автомата. Иначе никак, ведь счетчик подключен к уличной линии напрямую!
Подключение стабилизатора напряжения после автоматов через клеммы согласно приведенной схеме
Стабилизатор установлен за стеной, поэтому просверлена дырка (отверстие), и через неё проложено 4 провода посредством двух ПВС2х2,5 – фаза на стабилизатор, ноль на стабилизатор, ноль на дом, фаза на дом. Подключение этих проводов показано на фото в начале этой статьи.
При установке стабилизатора пришлось постоять на карачках. Не зря я говорил про полочку в начале статьи!
Установка стабилизатора напряжения. Рабочий момент.
Проверяем ещё раз подключение (вход-выход, фаза-ноль), и включаем:
Стабилизатор напряжения Энергия СНВТ-10000/1 Hybrid в работе
На дисплеях – выходное напряжение и ток.
Другие стабилизаторы, инструкции:
• 1 Паспорт SUNTEK ЭМ электромеханический / Паспорт на электромеханические стабилизаторы Suntek СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000 автотрансформаторного типа., pdf, , скачан: 623 раз./• 2 Паспорт на стабилизаторы напряжения SUNTEK ЭТ электронный тип_реле / Руководство по эксплуатации стабилизаторов напряжения электронного типа (на реле) СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000, pdf, , скачан: 1381 раз./• 3 паспорт SUNTEK TT тиристорный тип / Руководство к стабилизаторам напряжения тиристорного типа SUNTEK TT (управление на тиристорных ключах), pdf, , скачан: 1270 раз./
На этом всё, читателей с вопросами и конструктивной критикой прошу в комментарии!
Как подключить стабилизатор напряжения на весь дом. Схема подключения
Ситуация с напряжением в сети хоть и стала немного лучше, по крайней мере у нас в городе, но всё таки остается неудовлетворительной. Уровень напряжения, как правило, ниже положенного. Бывает, что в пределах небольшого промежутка времени напряжение может изменяться значительно. А это не очень хорошо сказывается на электрических приборах, которых в каждом доме или квартире сейчас достаточное количество.
Прибор может даже выйти из строя. Пониженное напряжение также плохо сказывается на приборах в которых используются электродвигатели (холодильники, сплит-системы). А светодиодные лампочки при пониженном напряжении могут мигать или вообще перестать гореть.
На величину напряжения влияет много факторов. В основном это совокупность — качество высоковольтного напряжения , поступающего на трансформатор подстанции, мощность трансформатора, сечение проводов питающих потребителей.
Многие знают что такое стабилизатор напряжения. Вот как раз этот прибор и служит для того, чтобы независимо от величины напряжения поступающего в ваш дом на потребители подавалось стабильное напряжение согласно норме.
В данное время выпускаются стабилизаторы с напряжением стабилизации 220 и 380 вольт — однофазные и трёхфазные.
Стабилизатор можно установить на какой либо один прибор, а можно и на весь дом. Как подключить данный аппарат на весь дом рассмотрим в данной статье.
Рассмотрим как подключить однофазный аппарат к дому с однофазным питанием.
Алгоритм подключения однофазного стабилизатора напряжения на весь дом
В состав типовой схемы однофазного электроснабжения квартиры или частного дома входят: двухполюсный вводной автомат, счетчик потребляемой электроэнергии, группа нагрузочных автоматов, а также общая шина для заземлителей и общая шина для нейтральных проводников. Кроме того, к вышеперечисленным обычно добавляются дополнительные устройства защиты (УЗО или дифференциальные выключатели).
Практическое подключение стабилизатора, используемого для централизованной защиты всей домашней сети, рассмотрим на примере разводки с конфигурацией, показанной на рисунке ниже:
В этом случае алгоритм действий следующий:
Выключите электропитание, выключив вводную машину.
Проверьте отсутствие напряжения в щитке, для этого можно использовать либо индикаторную отвертку (рисунок 10), либо мультиметр (рисунок 11). При необходимости вы можете найти подробные инструкции по использованию этих продуктов в Интернете
Использование первого кабеля:
подключить входную клемму L клеммной колодки стабилизатора к выходу УЗО и нагрузок;
соединить входную клемму N клеммной колодки стабилизатора с соответствующим выходным контактом амперметра;
подключить клемму PE клеммы стабилизатора к общей шине заземления распределительного щита.
Использование второго кабеля:
соединить выходные клеммы L и N клеммной колодки стабилизатора с соответствующими входными контактами УЗО;
подключить клемму PE клеммы стабилизатора к общей шине заземления распределительного щита.
Обратите внимание на следующее!
Если клеммная колодка стабилизатора имеет только одну клемму РЕ (рис. 2 и рис
3), а не две (рис. 4), то к этой клемме подключаются заземляющие жилы как первого, так и второго кабеля.
Убедитесь, что каждый проводник надежно закреплен и проложен к соответствующей клемме, разъему или шине.
Схема правильно выполненного подключения электропроводки текущей конфигурации представлена ниже:
Обратите внимание на следующее! При отсутствии УЗО или дополнительного автоматического выключателя допускается питание стабилизатора сразу от амперметра и подключение непосредственно к нагрузкам. Выключатели нагрузки обычно комбинируют с кулачковой шиной или кабельными перемычками, реже с применением распределительных блоков (кросс-модулей)
В первом и втором случаях питание от стабилизатора должно подаваться на ближайший автоматический выключатель, в третьем — на шину кросс-модуля. Однако более правильным решением в этом случае будет реконструкция электропроводки и установка всех необходимых защитных устройств
Обратите внимание на следующее!
Перед подключением стабилизатора ознакомьтесь с инструкцией по эксплуатации устройства и при монтажных работах соблюдайте все требования и указания, установленные производителем! Вышеприведенный алгоритм примерный — схема подключения может варьироваться в зависимости от конфигурации проводов и распределительных щитов в месте установки стабилизатора! Обратите внимание на следующее!
При возникновении проблем или вопросов обращайтесь к профессиональному электрику или в службу технической поддержки производителя!
Разбираем возможные проблемы с автономным питанием от генераторов, их причины и способы устранения с помощью стабилизаторов.
Часто причиной неисправности насоса являются перепады напряжения. Чтобы этого избежать, необходимо установить стабилизатор напряжения.
Этапы установки стабилизатора
Подключение стабилизатора напряжения к электросети — несложная процедура, но она требует, чтобы человек немного разбирался в электромонтажных работах. Чтобы правильно и безопасно осуществить подключение, следует придерживаться нескольких несложных, но обязательных правил, о которых пойдет речь ниже. Так, действия следующие:
- В первую очередь выбирается место установки. Современные стабилизаторы бывают настенными (подбирается место крепления) и напольными. Устанавливается агрегат после счетчика электроэнергии. Стоит отметить, что дополнительного повышения расходов энергии не стоит ждать, так как оборудование само по себе потребляет в среднем 20–30 Вт. Не рекомендуется устанавливать стабилизатор перед счетчиком — это запрещено и может вызвать проблемы с энергонадзором;
- Большая часть стабилизаторов, в особенности напольные модели, оснащены клеммной колодкой или клеммником. Разъем представляет собой четыре клеммы, посредством которых подключаются провода: две входные (фаза и земля) — идут от распределительного щитка и две выходные (тоже фаза и земля) — к ним подключают нагрузку;
- Стабилизатор напряжения своими руками подключить не сложно, но прежде чем приступать к работам, следует убедиться, что на агрегате нет визуальных механических повреждений, его сборка надежна, а провода качественно подключены. Далее обесточивается линия, отключается напряжение на счетчике, проверяются номинальные характеристики автомата, расположенного на входе (показатель должен быть выше, чем мощность самого стабилизатора);
- Отключаются все потребители электроэнергии, и подключается сам стабилизатор. Здесь заводится фаза в специальный разъем под клемму;
- Проделывается та же работа, что и в предыдущем пункте, только вместо фазы от счетчика подключается нулевой провод к разъему в приборе.
Подключение однофазных потребителей
Наиболее рациональным подходом к электроснабжению частного дома будет выделение из общего числа потребителей обособленную группу, для которой требуются стабильные параметры напряжения. Как правило, повышенная стабильность требуется для телевизора, холодильника, офисной техники и средств связи. Другие бытовые приборы, особенно с нагревательными ТЭНами, вовсе необязательно подключать к стабилизатору. Электрочайники и электрические котлы все равно будут работать, поскольку перепады напряжения для них не играют решающей роли в выполнении основных функций.
В домашнем щитке после электросчетчика устанавливается защитное оборудование – дифференциальный автомат или УЗО с автоматическим выключателем. От них отдельными кабелями подводится фаза и ноль к входным клеммам стабилизатора. Корпус устройства также отдельным проводом подключается к шине РЕ, установленной в щитке. От выходных клемм стабилизатора к потребителю поступает фаза и рабочий ноль. Защитный ноль соединяется с шиной РЕ.
Следующий вариант предполагает подключение к стабилизатору сразу нескольких групп потребителей. В упрощенной схеме не используется защитное заземление, а стабилизатор подключается через одну клемму рабочего нуля. Работу схемы лучше всего рассматривать на примере трех групп потребителей.
Внутри распределительного щита, после всех защитных устройств, необходимо создать шину рабочего нуля, которая подключается ко всем потребителям, в том числе и к стабилизатору напряжения. Фазный провод ввода от защиты подключается к входной клемме устройства, а отходящий провод – к выходу. Второй конец фазного провода заводится в распределительный щиток, чтобы выполнить параллельное соединение нагрузок. Подключение всех групп потребителей осуществляется через автоматические выключатели.
При наличии в стабилизаторе двух клемм под рабочий ноль, в схеме возникнут следующие изменения:
- Шина рабочего нуля остается соединенной с потребителями, но она уже не будет связана с защитными устройствами.
- Нулевой провод от защитных устройств будет соединяться с входной клеммой рабочего нуля стабилизатора.
Схемы стабилизаторов и регуляторов тока
Всем известно, что светодиодным лампочкам необходимо питание двенадцать вольт. В сети авто это значение может доходить до 15 В. Светодиодные элементы очень чувствительны, на них такие скачки отражаются отрицательно. Светодиодные лампы могут перегореть либо некачественно светить (мигать, терять яркость и т.д.).
Чтобы светодиоды служили дольше, в электросеть автомобиля включаются драйвера (резисторы). При нестабильности в сети устанавливаются устройства, которые поддерживают постоянное значение. Существует несколько простых микросхем, по которым можно сделать стабилизатор напряжения своими руками. Все компоненты, входящие в цепь, можно приобрести в специализированных магазинах. Обладая начальными знаниями по электротехнике сделать приборы будет несложно.
На КРЕНке
Для того, чтобы сконструировать простейший стабилизатор напряжения 12 вольт своими руками, понадобится микросхема с потреблением 12 В. В этом случае подойдет регулируемый стабилизатор напряжения 12 В LM317. Он может функционировать в электросети, где входной параметр составляет до 40 В. Чтобы прибор стабильно работал, необходимого обеспечивать охлаждение.
Крены для микросхем
Стабилизатор тока на LM317требует для работы небольшой ток до 8 мА, и данное значение обычно остается неизменным, даже при большом токе, протекающем через крен LM317, или при изменении входного значения. Это реализуется с помощью компоненты R3.
Можно применять элемент R2, но пределы при этом будут небольшими. При неизменном сопротивлении LM317 ток, идущий через прибор, будет также стабильным (автор видео — Создано в Гараже).
Входное значение для кренки LM317 может составлять до 8 мА и выше. Пользуясь этой микросхемой, можно придумать стабилизатор тока для ДХО. Это устройство может выступать нагрузкой в бортовой сети или источником электричества при подзарядке аккумуляторной батареи. Сделать простой стабилизатор напряжения LM317 не составляет труда.
На двух транзисторах
На сегодняшний момент пользуются популярностью стабилизирующие устройства для бортовой сети машины на 12 В, разработанные с использованием двух транзисторов. Данную микросхему используют как стабилизатор напряжения для ДХО.
Резистор R2 является токораздающим элементом. При возрастании тока в сети увеличивается напряжение. Если оно достигает значения от 0,5 до 0,6 В, открывается элемент VT1. Открытие компонента VT1 закрывает элемент VT2. В итоге, ток, проходящий через VT2, начинает снижаться. Можно вместе с VT2 применять полевой транзистор Мосфет.
Элемент VD1 включается в цепь, когда значения находится в пределах от 8 до 15 В и настолько велики, что транзистор может выйти из строя. При мощном транзисторе допустимы показания в бортовой сети около 20 В. Не стоит забывать о том, что транзистор Мосфет откроется, если показания на затворе будут 2 В.
На операционном усилителе (на ОУ)
Стабилизатор напряжения для светодиодов на основе ОУ собирается при необходимости создания устройства, которое будет работать в расширенном диапазоне. В рассматриваемом случае в качестве элемента, который будет задавать выпрямляемый ток, является R7. С помощью операционного усилителя DA2.2 можно увеличить уровень напряжения в токозадающем компоненте. Задачей компонента DA 2.1 является контроль опорного напряжения.
При создании схемы следует учесть, что она рассчитана на 3А, поэтому необходим больший ток, который должен поступать на разъем ХР2. Кроме того, следует обеспечивать работоспособность всех составляющих данного устройства.
Сделанный стабилизирующий прибор для автомобиля должен иметь генератор, роль которого выполняет REF198. Чтобы правильно настроить прибор, ползунок резистора R1 нужно установить в верхнее положение, а резистором R3 задавать необходимое значение выпрямленного тока 3А. Для погашения возможных возбуждений, используются элементы R,2 R4 и C2.
На микросхеме импульсного стабилизатора
Если выпрямитель для автомобиля должен обеспечивать высокий КПД в сети, целесообразно использовать импульсные компоненты, создавая импульсный стабилизатор напряжения. Популярной является схема МАХ771.
Схема выпрямителя с импульсным выпрямителем
Импульсный стабилизатор тока характеризуется выходной мощностью 15 Вт. Элементы R1 и R2 делят показатели схемы на выходе. Если делимое напряжение превышает по показателям опорное, выпрямитель автоматически уменьшает выходное значение. В противном случае устройство будет увеличивать выходной параметр.
Сборка данного устройства целесообразна, если уровень превышает 16 В. Компоненты R3 являются токовыми. Для устранения высокого падения нагрузки на данном резисторе в схему следует включить ОУ.
Шаг 3 – Производим подсоединение к электросети
На самом деле самостоятельно подключить стабилизатор напряжения к сети в доме довольно просто. Сзади устройства находится клеммная колодка на 5 разъемов. Обычно очередность подключения проводов следующая (слева направо): вводные фаза и ноль, заземление, фаза и ноль, идущие на нагрузку. На фото ниже Вы можете увидеть расположение разъемов:
Все, что Вам нужно, правильно выбрать сечение кабеля по мощности и току. после чего произвести монтаж своими руками, согласно схеме (для однофазного устройства):
Требования и рекомендации к подключению стабилизатора напряжения своими руками:
- Обязательно перед электромонтажными работами отключите электроэнергию на вводном щитке.
- Дополнительно защитите изделие автоматическим выключателем и УЗО. что продлит его срок службы. Установить автоматику рекомендуется после счетчика, но перед защитой от перенапряжения.
- Бытовая электросеть обязательно должна иметь заземляющий контур. Производить подключение без заземления запрещается из соображений электробезопасности.
- Установка стабилизатора напряжения в доме перед счетчиком запрещается, и добиться размещения защиты до прибора учета электричества очень сложно. Лучше производить монтаж так, как показано на схеме выше.
- Нельзя производить подключение аппарата сразу же после того, как Вы занесете его с мороза в дом. Пусть электроника «отойдет» и весь конденсат внутри испариться, иначе, как мы уже говорили Выше, срок службы устройства резко сократится. Сюда же можно отнести запрет на подключение изделия на улице.
- Защита, мощностью менее 5 кВт подключается напрямую к розетке. Такой вариант идеально подходит для гаража, загородного дома и дачи. Некоторые производят установку мобильного стабилизатора напряжения отдельно на компьютер, телевизор, котел, кондиционер, генератор либо стиральную машину, что позволяет защитить только определенный вид бытовой техники .
- Если Вам нужно подключить устройство защиты от перенапряжения в трехфазной сети, лучше купите три однофазных аппарата на 220в и подключите их по схеме звезда, чем один на 380 Вольт. Так Вы сэкономите деньги не только на покупке стабилизатора, но и на его ремонте (отремонтировать однофазное устройство на порядок дешевле, нежели трехфазное).
- После электромонтажных работ проверьте правильность подключения и установки, включив вводные автоматы на распределительном щите. Если ничего не гудит, не трещит и не искрит, значит, Вы все сделали правильно.
- Запрещается подключать устройство к нагрузке большей мощности. Запас мощности защиты должен составлять от 20 до 30%.
- Правильная схема монтажа обычно обозначена на корпусе продукции. В первую очередь ориентируйтесь на нее, но если подсказка от производителя отсутствует, рекомендуем производить подсоединение согласно данной инструкции. Все популярные модели (от фирм Ресанта, Лидер) следует подключить именно по этой технологии.
Вот и вся технология установки и подключения стабилизатора напряжения своими руками. Как Вы видите, ничего сложного нет, главное учитывать все требования и рекомендации. Напоследок хотелось бы отметить, что ежегодно Вы должны проверять надежность соединения проводов в клеммной колодке и при необходимости подтягивать винтики.
Как правильно осуществить монтаж
Принцип действия и конструктивные особенности стабилизаторов
Принцип работы стабилизирующих устройств заключается в следующем: входящая электроэнергия трансформируется, и на выходе появляется напряжение с необходимыми параметрами, питающее все подключенные бытовые приборы и оборудование.
В процессе трансформации стабилизатор может работать в режимах понижения амплитуды, простой передачи или повышения напряжения. Во втором случае происходит преобразование электроэнергии без изменения амплитуды. При этом происходят бесполезные затраты энергии, вызывающей нагрев оборудования. В связи с этим, некоторые модели имеют функцию байпаса. На корпусах таких приборов размещается переключатель, с помощью которого из работы выводится вся силовая часть оборудования. Обратным действием производится включение всех устройств.
Все стабилизаторы различаются между собой конструктивными особенностями и техническими характеристиками. В первую очередь, это мощность, пропускаемая через них, минимальное и максимальное значение величин на входе и другие дополнительные функции. Таким образом, можно выбрать модель, которая лучше всего подходит для конкретных условий потребителя. Питающие цепи и нагрузки могут быть подключены к стабилизаторам разными способами, в зависимости от конструкции и назначения этих устройств.
В каждой модели имеются клеммные выводы, позволяющие изменять конфигурацию подключений. При наличии в схеме защитного нуля подключение РЕ-проводника выполняется к средней клемме. Рабочие нулевые проводники соединяются с соседними выводами, а для коммутации фазных проводов используются крайние клеммы. Входные цепи подключаются на левой стороне, а выходные – на правой.
В случае отсутствия защитного нуля схема клеммника значительно упрощается. Рабочий ноль объединяется внутри корпуса, а цепи подключаются к трем контактам: фаза входа, общий рабочий ноль, фаза выхода. Самые простые модели малой мощности оборудуются шнуром и вилкой, а потребители подключаются напрямую к розетке, установленной на корпусе стабилизатора. Следует быть особенно внимательными, подключая провода в трехфазных стабилизаторах напряжения.
Это интересно: Маркировка пластиковых бутылок — передаем суть
Определение типа защиты
На сегодняшний день стабилизаторы делятся на 2 основных типа:
- стационарные приборы для стабилизации напряжения, их монтаж делают на весь дом;
- переносные модели, они могут стабилизировать работу всего нескольких электрических устройств.
Также, стабилизаторы стационарного назначения подразделяются на однофазные и трехфазные, все зависит от условий, в которых их планируют эксплуатировать. В своем доме или квартире более уместным будет установить и подключить стабилизатор вблизи распределительного щита электроэнергии, с помощью такого шага вы сможете предотвратить сбои и перегрузки всей сети.
Выбор места для установки прибора
Установка стабилизатора напряжения может оказаться не самой простой задачей, так как необходимо выполнить несколько требований
Перечислим их в порядке важности, вдобавок к указанным в паспорте на оборудование:
- исключается попадание влаги на поверхность аппарата;
- необходимо обеспечить свободный обдув воздухом корпуса прибора;
- выгодно расположить стабилизатор поближе к вводному щиту;
- следует учесть, что работа электромеханического прибора сопровождается характерным шумом, а релейный аппарат издает щелчки;
- должен быть обеспечен удобный доступ для подключения, контроля и обслуживания прибора;
- оптимально разместить регулятор напряжения на стене или на полке.
Схема подключения стабилизатора напряжения в сеть 220 В
Подключение стабилизатора напряжения производится при обесточенной сети. Это основное требование техники безопасности. Для его выполнения отключается вводной автомат, расположенный в распределительном шкафу, после чего необходимо окончательно удостоверяются в отсутствии напряжения, используя указатель.
В большинстве случаев включение стабилизатора происходит сразу за счетчиком, на вводе в помещение, перед нагрузкой. Тип включения – последовательный, в разрыв фазного провода. Довольно часто производители электронной продукции обозначают структурную схему стабилизатора на поверхность корпуса.
В стабилизаторе напряжения имеется, как правило, три контакта для подключения:
Фазный провод от вводного автомата подключается на «вход» стабилизатора. Затем к «выходу» подсоединяется фазный провод нагрузки. К нулевому контакту стабилизатора подсоединяется нулевой провод сети без разрыва.
Чтобы подключить нулевой провод нужно сначала подсоединить его к стабилизатору, а затем к общему нулевому проводу сети (с помощью клеммных соединителей (колодок) или обычной скрутки).
Что делать если на корпусе стабилизатора четыре контакта для подключения?
В некоторых случаях схема стабилизатора напряжения выполнена таким образом, что для подключения его к сети используется не три, а четыре контакта:
В этом случае схема стабилизатора напряжения, по которой он включается в сеть, выполняется следующим образом: фазный и нулевой провод от вводного автомата (электрощита) подсоединяются к соответствующим контактам «вход» на защитном устройстве, а фазный и нулевой провод нагрузки соединяется с контактами «выход».
После монтажа следует тщательно проверить правильность подключения проводов. Перед первым включением устройства (подачей напряжения на вход) необходимо отключить всю нагрузку от его выхода (освещение, вытащить вилки электроприборов с розеток и т.п.).
Включив стабилизатор необходимо проконтролировать его работу, он должен стабильно и нормально работать без постороннего шума, потрескивания и т.п.
Для надежной работы рекомендуется проводить следующую ежегодную профилактическую процедуру – подтягивание винтовых и болтовых соединений. Также данная мера предотвратит возможность пожара или повреждения изоляции, причиной которых может быть плохо затянутый или ненадежный контакт.
Некоторые маломощные стабилизаторы напряжение (P<1,5 кВт) выпускаются в виде законченного блока, укомплектованного сетевым шнуром со стандартной вилкой на конце. На корпусе устройства расположено несколько розеток.
Устройство, которому необходимо обеспечить защиту, подключается к стабилизатору через такую розетку. Таким образом, данные защитные устройства являются переходным элементом между электрической сетью и нагрузкой, обеспечивающим защиту нагрузки от аномального напряжения.
Подготовка к работе
Выбор и приобретение стабилизатора напряжения для дома – это только начальный этап, с которым придется столкнуться, если вы решили защитить свою бытовую технику от аварийных ситуаций в электросети. Следующим шагом должен стать поиск ответа на вопрос – как подключить и установить стабилизатор напряжения?
подключаем стабилизатор к домашней сети
Итак, прежде, чем приступать к монтажным работам нужно извлечь прибор из упаковки и осмотреть его на предмет возможных механических повреждений. Если стабилизатор долгое время находился при отрицательной температуре (во время транспортировки) следует выдержать не менее 2 часов, прежде чем подключать его к сети. Это позволит избежать появления конденсата при нагреве оборудования в процессе эксплуатации.
Далее переходим к вопросу как установить стабилизатор напряжения для дома? Монтировать оборудование допускается в закрытом помещении, где он не будет подвергаться воздействию строительной пыли или иных агрессивных сред. Рядом со стабилизатором не должны находиться легковоспламеняющиеся материалы.
Смотрим видео, этапы подключения:
https://youtube.com/watch?v=gsmqpvq0YFM

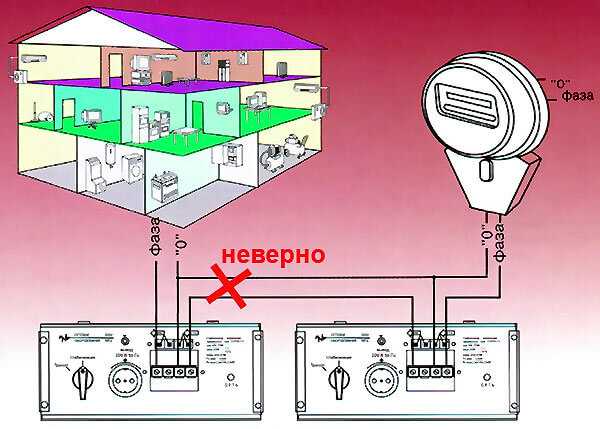

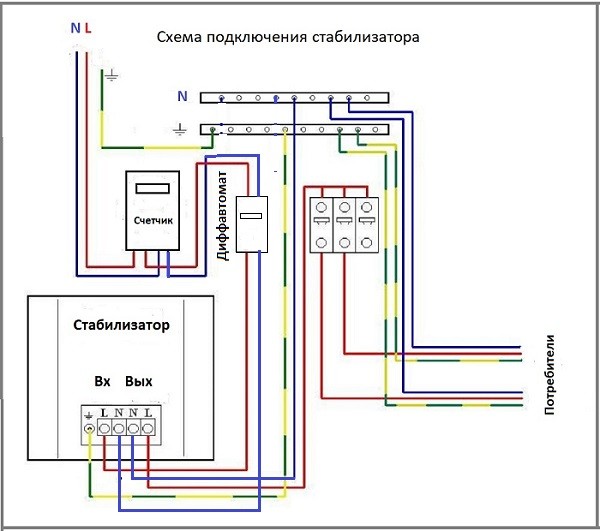

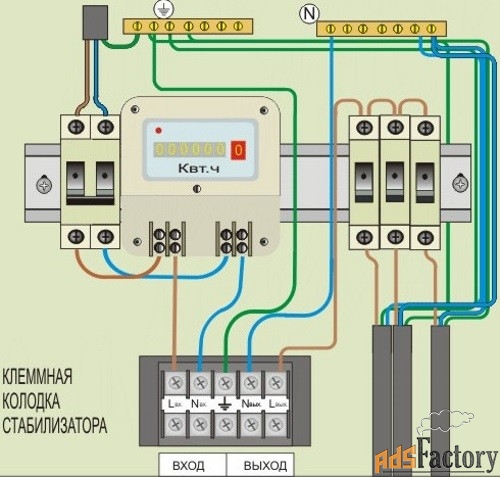

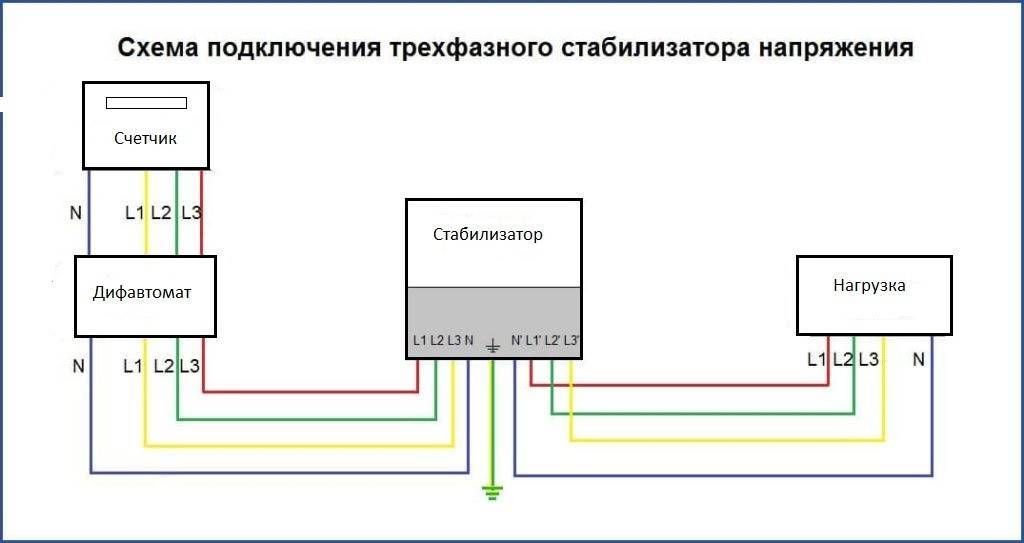

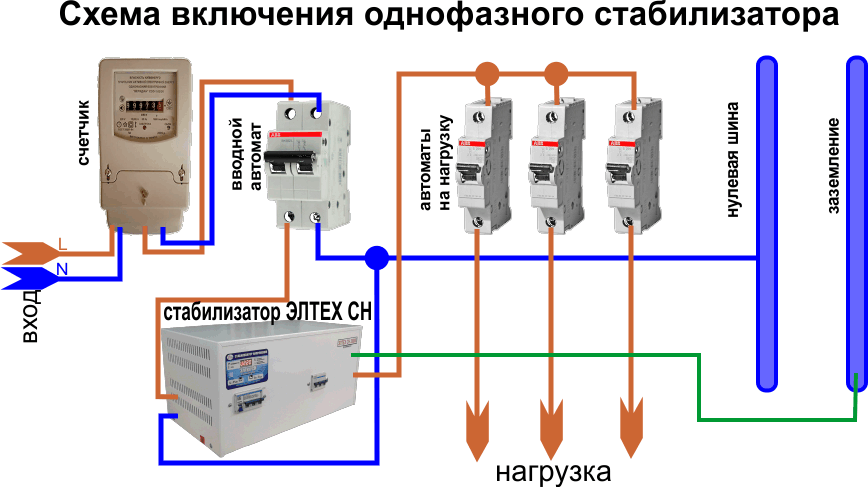

Корпус прибора следует обязательно заземлить, а подключение к сети выполняется через соответствующую пару клемм, расположенных на задней панели. Включение стабилизатора осуществляется при помощи автоматического выключателя при этом вольтметр должен показывать 220 В. К выходным клеммам подключается нагрузка и только после этого можно перевести выключатель в положение включено.
Как рассчитать мощность стабилизатора
Чтобы правильно подобрать модель необходимо определиться какие электроприборы будут подключены к прибору. Определить потребляемую ими мощность можно одним из способов, приводимых в Интернете или воспользоваться самым простым из них. Он заключается в следующем. На электрощите имеется автоматический выключатель, номинал которого подбирается таким образом, чтобы защищать проводку от повреждения в результате перегрузки.
Смотрим видео, правильный расчет мощности прибора:
Но как рассчитать мощность стабилизатора напряжения для дома? Из курса физики известно, что этот параметр равен произведению силы тока на напряжение. Значения этих величин определить несложно. Напряжение в однофазной сети составляет 220В, а номинальный ток обычно указывается на автоматическом выключателе. Допустим он составляет 16А, тогда мощность будет равна 16*220=3520 Вт. Но выбирать стабилизатор нужно с запасом не менее 30%. Это связано с тем, что при повышении им напряжения выходная мощность падает.
Неисправности прибора и их решения
Возможные варианты отказа оборудования обычно приводятся в документации, поставляемой с ним в комплекте. Среди них чаще всего возникают такие неисправности:
- Самопроизвольное отключение прибора, обычно происходит из-за превышения допустимой нагрузки;
- Не загорается лампочка индикации сети, если устройство не подключено, неисправен предохранитель или перепутаны подключения;
- Не удается добиться выходного напряжения в 220 В, при недопустимой величине нагрузки;
- Нет стабилизации – это может быть связано с неполадками кнопки вход-выход или выключением режима Байпас.
Советы специалиста
Многих потребителей интересует ответ на этот вопрос. Те, кто считают, что за счет этого можно увеличить мощность стабилизатора ошибаются. Наоборот выходные параметры будут соответствовать значению, выдаваемому самым слабым прибором в сети. Например, если были параллельно подключены три прибора на 5;10;15 кВт, то на выходе мощность составит только 5 кВт, так как этот показатель является самым низким.
Это интересно: Как соединить электрические провода: разъясняем обстоятельно
