Самодельный регулятор напряжения на тиристоре — схема для изготовления

Управление индуктивной нагрузкой

При управлении индуктивной нагрузкой, такой как электродвигатель, или при наличии помех в сети напряжение может стать достаточно большим, чтобы симистор самопроизвольно открылся. Для борьбы с этим явлением в схему необходимо добавить снаббер — это сглаживающий конденсатор и резистор параллельно симистору.

Снаббер не сильно улучшает ситуацию с выбросами, но с ним лучше, чем без него.

Керамический конденсатор должен быть рассчитан на напряжение, большее пикового в сети питания. Ещё раз вспомним, что для 230 В — это 325 В. Лучше брать с запасом.

Типичные значения: , .

Есть также модели симисторов, которым не требуется снаббер. Например, BTA06-600C.

Принцип работы простого регулятора напряжения

На заре электротехники инженеры пытались регулировать мощность нагрузки, изменяя напряжение на ней и ток в цепи посредством реостата. Реостат и нагрузка включались последовательно, образуя делитель напряжения. Чем больше сопротивление реостата, тем меньше напряжение на нагрузке, и наоборот.

Принцип регулирования напряжения и тока с помощью реостата

У такого принципа регулировки есть существенный недостаток. Через реостат идет полный ток нагрузки, на нем падает существенное напряжение, поэтому на нем бесполезно рассеивается значительная мощность.

По мере развития твердотельной электроники выяснилось, что регулирование с помощью мощных ключей более надежно и экономично. Ключ (в его качестве может выступать мощный симистор, транзистор, тиристор и т.п.) имеет два положения – включен и выключен. В первом случае на нем не падает напряжение, во втором – через него не идет ток. В обеих ситуациях на ключевом элементе мощность не рассеивается.

При регулировке с помощью ключа изменение среднего напряжения происходит за счет изменения среднего времени включенного состояния коммутирующего элемента. Сделать это можно двумя способами:

• фазовым;
• циклическим.

В первом случае ограничение времени происходит внутри каждого периода. Ключ открывается в определенный момент времени после прохождения напряжения через ноль. Участок синусоиды от нуля до момента включения «вырезается», ток через нагрузку идет большее или меньшее время. Такой регулятор всегда будет понижающим- напряжение можно менять в пределах от 0% до 100%.

Принцип фазового регулирования

Этот способ относительно просто реализуется, он позволяет избежать мигания ламп накаливания при использовании регулятора в качестве диммера. Но у него есть существенный минус – ток потребления нагрузки становится резко несинусоидальным, отчего в питающей сети возникают помехи.

Циклический способ свободен от данного недостатка. Ключ включается и выключается в момент перехода сетевого напряжения через ноль, за счет чего в течение одного или нескольких полупериодов нагрузка оказывается обесточенной. Среднее значение напряжения и тока зависит от количества пропущенных полупериодов.

Циклический способ управления напряжением

В цепях постоянного напряжения удобно использовать метод широтно-импульсной модуляции (ШИМ). При этом напряжение источника остается стабильным, а нагрузка запитывается импульсами, следующими с одинаковой частотой и амплитудой, но разной ширины. В зависимости от ширины импульсов меняется среднее напряжение (а значит, и средний ток) на нагрузке. Такой метод применяют, например, для управления яркостью свечения светодиодов.

Принцип широтно-импульсной модуляции

В большинстве случаев ШИМ применяют в низковольтных устройствах. Но этот способ применим и для построения устройств на 220 вольт – в них сетевое напряжение сначала выпрямляется, затем «нарезается» на импульсы. ШИМ-регуляторы также не генерируют помехи в питающую сеть. Для работы в качестве ключа тиристоры в цепях постоянного тока непригодны – их сложно выключить. Поэтому для коммутации в схемах ШИМ обычно применяют транзисторы.

Тиристорный регулятор напряжения простая схема, принцип работы

Тиристор это один из мощнейших полупроводниковых приборов, именно поэтому он часто используется в мощных преобразователях энергии. Но он обладает своей спецификой управления: его можно открыть импульсом тока, а вот закроется он только когда ток опуститься почти до нуля (если быть точнее, то ниже тока удержания). Из этого тиристор в основном применяются для коммутирования переменного тока.

Фазовое регулирование напряжения

Существует несколько способов регулирования переменного напряжения тиристорами: можно пропускать или запрещать на выход регулятора целые полупериоды (или периоды) переменного напряжения. А можно включать не в начале полупериода сетевого напряжения, а с некоторой задержкой — ‘a’. В течении этого времени напряжение на выходе регулятора будет равно нулю, а мощность не будет передаваться на выход. Вторую часть полупериода тиристор будет проводить ток и на выходе регулятора появиться входное напряжение.

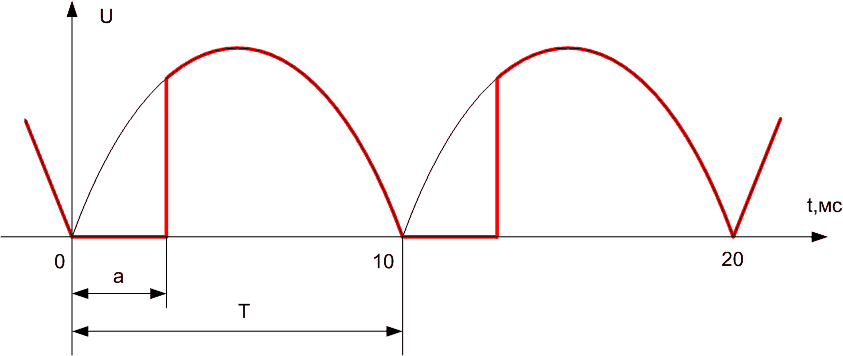

Время задержки ещё часто называют углом открывания тиристора, так вот при нулевом угле практически всё напряжение со входа будет попадать на выход, только падение на открытом тиристоре будет теряться. При увеличении угла тиристорный регулятор напряжения будет снижать выходное напряжение.

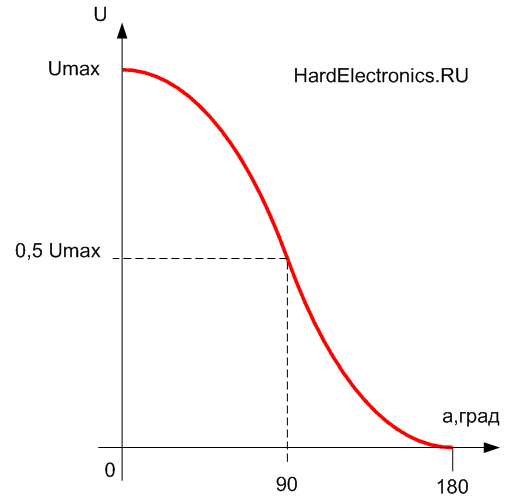

Регулировочная характеристика тиристорного преобразователя при работе на активную нагрузку приведена на следующем рисунке. При угле равном 90 электрических градусов на выходе будет половина входного напряжения, а при угле 180 эл. градусов на выходе будет ноль.

На основе принципов фазового регулирования напряжения можно построить схемы регулирования, стабилизации, а также плавного пуска. Для плавного пуска напряжение нужно повышать постепенно от нуля до максимального значения. Таким образом угол открывания тиристора должен изменяться от максимального значения до нуля.

Схема тиристорного регулятора напряжения

Таблица номиналов элементов

• C1 – 0,33мкФ напряжение не ниже 16В;
• R1, R2 – 10 кОм 2Вт;
• R3 – 100 Ом;
• R4 – переменный резистор 33 кОм;
• R5 – 3,3 кОм;
• R6 – 4,3 кОм;
• R7 – 4,7 кОм;
• VD1 .. VD4 – Д246А;
• VD5 – Д814Д;
• VS1 – КУ202Н;
• VT1 – КТ361B;
• VT2 – КТ315B.

Схема построена на отечественной элементной базе, собрать её можно из тех деталей, которые провалялись у радиолюбителей 20-30 лет. Если тиристор VS1 и диоды VD1-VD4 установить на соответствующие охладители, то тиристорный регулятор напряжения будет способен отдавать в нагрузку 10А, то есть при напряжении 220 В получаем возможность регулировать напряжение на нагрузке в 2,2 кВт.

В устройстве всего два силовых компонента диодный мост и тиристор. Они рассчитаны на напряжение 400В и ток 10А. Диодный мост превращает переменное напряжение в однополярное пульсирующее, а фазовое регулирование полупериодов осуществляет тиристор.

Параметрический стабилизатор из резисторов R1, R2 и стабилитрона VD5 ограничивает напряжение, которое подается на систему управления на уровне 15 В. Последовательное включение резисторов нужно для увеличения пробивного напряжения и увеличения рассеиваемой мощности.

В самом начале полупериода переменного напряжения С1 разряжен и в точке соединения R6 и R7 тоже нулевое напряжение. Постепенно напряжения в этих двух точках начинают расти и чем меньше сопротивление резистора R4, тем быстрее напряжение на эмиттере VT1 перегонит напряжение на его базе и откроет транзистор.Транзисторы VT1, VT2 составляют маломощный тиристор. При появлении напряжения на база-эмиттерном переходе VT1 больше порогового, транзистор открывается и открывает VT2. А VT2 отпирает тиристор.

Представленная схема достаточно проста, её можно перевести на современною элементную базу. Также можно при минимальных переделках снизить мощность или напряжение работы.

Параметры нагрузки в зависимости от угла поворота движка регулятора

                                                                                                          Таблица 1

Нагрузка	Параметр	Угол поворота, град.
45	90	135	180	225	270	290
	~U, В	20	71	124	176	219	224
Лампа	~I, А	0,07	0,17	0,24	0,32	0,39	0,4
накаливания	P, Вт	1,4	12,07	29,76	56,32	85,41	89,6
100 Вт	Pотн.	0,02	0,13	0,33	0,63	0,95	1
	Pw, Вт	13,5	29	48	65	81,5	93	95
	Pw отн.	0,14	0,31	0,51	0,68	0,86	0,98	1
	~U, В	28	70	121	173	214	218
	~I, А	0,3	0,75	1,22	1,63	2,05	2,11
Кипятильник	P, Вт	8,4	52,5	147,62	281,99	438,7	459,98
500 Вт	Pотн.	0,02	0,11	0,32	0,61	0,95	1
	Pw, Вт	33	109	192	294	390	466	470
	Pw отн.	0,07	0,23	0,41	0,63	0,83	0,99	1
	~U, В	23	63	114	169	207	214
	~I, А	0,045	1,23	2,02	2,88	3,57	3,7
Утюг	P, Вт	1,035	77,49	230,28	486,72	738,99	791,8
1000 Вт	Pотн.	0,00	0,10	0,29	0,61	0,93	1
	Pw, Вт	46	176	316	488	662	780	791
	Pw отн.	0,06	0,22	0,40	0,62	0,84	0,99	1

Пояснения к таблице, скопированной из Excel-файла:

• угол поворота 290° – это упор резистора;
• U – напряжение на нагрузке, прямое измерение, мультиметр M890F (исходная схема без R4);
• I – ток нагрузки, прямое измерение, мультиметр DT9208A (исходная схема без R4);
• P = U * I – потребляемая мощность, расчетное значение;
• P_отн. = P / Pmax – относительная (приведенная) мощность, расчетное значение;
• расцветка выделенных значений параметров соответствует расцветке линий на графике;
• индекс “w” относится к измерениям с использованием ваттметра DuVolt PowerMeter (уже с R4);
• «цифровое заполнение» каждой ячейки в строках “P” , “P_отн.” и “P_{w отн.}” происходит автоматически согласно формуле в ячейке (=результат математических действий со ссылкам на другие ячейки, содержащие известные величины).

Рис.3. Экспериментальные кривые при наладке регулятора мощности: тонкие линии – исходная схема, толстые линии – схема после наладки.

В среде Excel кривые на графике выстраиваются «автоматически» по величинам  из заданного диапазона ячеек таблицы. Все параметры построения и оформления графика задаются по желанию пользователя.

Как видно по ходу кривых, регулировка мощности в исходной схеме начинается только после поворота движка регулятора на угол более 45° (это поворот «впустую»), и лишь после наблюдается нарастание мощности, причем, не пропорционально углу поворота.

С целью “линеаризации” (выпрямления) регулировочной характеристики параллельно потенциометру R2 был установлен добавочный постоянный резистор R4=750к.

Но прежде я экспериментально подобрал этот номинал, временно впаяв в схему переменный резистор 1M:

– установил угол поворота движка потенциометра/резистора R2 в положение “0” (ноль) мощности регулятора;

– вращая движок резистора R4, добился момента полного гашения нагрузки (по амперметру/ваттметру 0 – это важно! – момент эффективного воздействия всех элементов управления на открытие/закрытие симистора);

– после отключений (схемы от 220 В и R4 от схемы!) измерил сопротивление переменного резистора (у меня получилось 750к) и заменил постоянным номиналом.

Теперь (при R4=const) нужно снять характеристики наших нагрузок при различном положении движка резистора R2 (группа кривых толстыми линиями).

Некоторые нюансы по настройке

Существуют и более мощные регуляторы, в которых при постоянном напряжении будет показатель в 450−500 Вт, а при переменном токе — 220 вольт. Они устанавливаются на приборы, которые нуждаются в такой нагрузке. К их числу можно отнести вентиляторы, болгарки, перфораторы и т. п.

В таких приборах симистор будет выполнять функцию фазового регулятора. Диапазон мощности должен быть соответствующий. Основной функциональной обязанностью будет момент включения симистора, переключение его на более высокую или низкую нагрузку, когда она переходит через ноль.

По умолчанию симистор находится в закрытом положении. По факту увеличения напряжения происходит зарядка конденсаторов, которая делится на два направления. Этот процесс будет происходить до того момента, пока он не зарядится до 32 В суммарно по двум направлениям. После этого происходит открытие симистора и динистора. Первый будет открыт на весь полупериод. Из-за такого принципа действия и происходит на практике регулировка мощности любого устройства.

Вступление.

Я много лет тому назад изготовил подобный регулятор, когда приходилось подрабатывать ремонтом р/а на дому у заказчика. Регулятор оказался настолько удобным, что со временем я изготовил ещё один экземпляр, так как первый образец постоянно обосновался в качестве регулятора оборотов вытяжного вентилятора. https://oldoctober.com/

Кстати, вентилятор этот из серии Know How, так как снабжён воздушным запорным клапаном моей собственной конструкции. Описание конструкции >>> Материал может пригодиться жителям, проживающим на последних этажах многоэтажек и обладающих хорошим обонянием.

Мощность подключаемой нагрузки зависит от применяемого тиристора и условий его охлаждения. Если используется крупный тиристор или симистор типа КУ208Г, то можно смело подключать нагрузку в 200… 300 Ватт. При использовании мелкого тиристора, типа B169D мощность будет ограничена 100 Ваттами.

Тиристорный регулятор мощности с плавным пуском на 1000 Вт

Предыстория создания девайса такова. Задумал я как то покрасить крыло своего автомобиля. Приехал в гараж, подготовился. Так как погода была прохладная, то для быстрой сушки крыла его нужно было нагреть. Из подручных средств, для бесконтактной сушки, я не нашёл ни чего лучше чем прожектор ПКН мощностью 1 кВт. Однако его лампа выдерживала 10-15 включений. А такую лампу в моём городе найти не такая уж легкая задачка. По этой причине я вооружился давно знакомой мне микросхемкой К1182ПМ1, двумя завалявшимися тиристорами и сделал устройство для плавного включения ПКН. Сначала было собрано устройство без внешних органов управления. Но позднее я подумал, что такую мощную штуковину можно использовать не только как плавный пуск, но и как регулятор мощности для устройств, потребляющих чисто активную нагрузку. Например, электронагреватель. И тогда было принято решение «прикрутить» к устройству ещё и переменный резистор для ручной регулировки мощности. Получалось следующее.

Схема устройства проста.

220 В последовательно подключается предохранитель на 8 А, нагрузка в виде лампы, и 2 тиристора Т142-80-4-2 включенные встречно параллельно. Для того чтобы через цепи управления каждого из тиристоров, в нерабочий полупериод, не протекал ток управления, используется развязка из диодов КД411ВМ. Это гарантирует правильную работу тиристоров во время рабочего полупериода сетевого напряжения.

Резистор 600 Ом используется для ограничения тока управления. А при помощи регулировочного резистора 68 кОм меняется мощность, отдаваемая в нагрузку (в моём случае в качестве нагрузки выступает прожектор).

Принцип работы устройства можно понять из рисунка. Для регулировки мощности изменяется угол открытия тиристоров. Чем больше угол α, тем меньшая часть синусоиды пропускается в нагрузку. Когда α = 180 0 оба тиристора полностью закрыты и мощность в нагрузку не передаётся. Когда α = 0 0 в нагрузку поступает вся синусоида полностью и соответственно передаётся полная мощность. В первый момент после включения нагрузки угол α всегда равен 180 0 . Далее он начинает плавно уменьшаться до значения соответствующего текущему положению регулировочного резистора. За счёт этого и достигается плавный пуск.

Замечу, что данное устройство можно использовать только с активной нагрузкой, так как в случае реактивной нагрузки используются несколько иные способы регулирования мощности.

Максимально допустимый средний ток в открытом состоянии для данных тиристоров составляет 80 А. Не трудно подсчитать, что максимальная мощность, которую можно через них пропустить, равна Р=220*80=17600 Вт. Однако это теоретическое значение, которое я не проверял на практике и поэтому не возьмусь утверждать что система выдержит мощность в 17 кВт. На практике мной подключалась нагрузка в 1 кВт. При этом радиаторы совершенно не грелись. Такие большие радиаторы я применил только по той причине, что тиристоры уже были прикручены к ним. Поэтому для данной конструкции подойдут и радиаторы, гораздо меньшего размера.

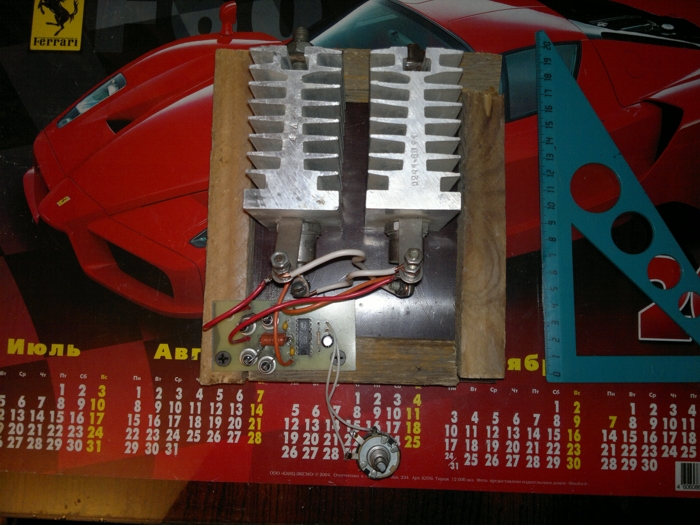

На этой фотографии к устройству ещё не подключена розетка и сетевой шнур.

Нюансы в конструкции

Регулятор напряжения на тиристоре Тиристор – это управляемый полупроводник. При необходимости он может очень быстро провести ток в нужном направлении. От привычных диодов устройство отличается тем, что имеет возможность контролировать момент подачи напряжения.

Регулятор состоит из трех компонентов:

• катод – проводник, подключаемый к отрицательному полюсу источника питания;
• анод – элемент, присоединяемый к положительному полюсу;
• управляемый электрод (модулятор), который полностью охватывает катод.

Регулятор функционирует при соблюдении нескольких условий:

• тиристор должен попадать в схему под общее напряжение;
• модулятор должен получать кратковременный импульс, позволяющий устройству контролировать мощность электроприбора. В отличие от транзистора регулятору не требуется удержание этого сигнала.

Тиристор обладает двумя устойчивыми положениями («открыто» или «закрыто»), которые переключаются при помощи напряжения. При появлении нагрузки он включается, при пропадании электрического тока выключается. Собирать подобные регуляторы учат начинающих радиолюбителей. Заводские паяльники, имеющие регулировку температуры жала, стоят дорого. Гораздо дешевле купить простой паяльник и самому собрать для него регистр напряжения. Существует несколько схем монтажа устройства. Самый несложный – это навесной тип. При его сборке не используют печатную плату. Не потребуется также специальные навыки при монтаже. Сам процесс занимает мало времени. Поняв принцип работы регистра, будет просто разобраться в схемах и рассчитать оптимальную мощность для идеальной работы оборудования, где тиристор установлен.

Схемы стабилизаторов и регуляторов тока

Всем известно, что светодиодным лампочкам необходимо питание двенадцать вольт. В сети авто это значение может доходить до 15 В. Светодиодные элементы очень чувствительны, на них такие скачки отражаются отрицательно. Светодиодные лампы могут перегореть либо некачественно светить (мигать, терять яркость и т.д.).

Чтобы светодиоды служили дольше, в электросеть автомобиля включаются драйвера (резисторы). При нестабильности в сети устанавливаются устройства, которые поддерживают постоянное значение. Существует несколько простых микросхем, по которым можно сделать стабилизатор напряжения своими руками. Все компоненты, входящие в цепь, можно приобрести в специализированных магазинах. Обладая начальными знаниями по электротехнике сделать приборы будет несложно.

На КРЕНке

Для того, чтобы сконструировать простейший стабилизатор напряжения 12 вольт своими руками, понадобится микросхема с потреблением 12 В. В этом случае подойдет регулируемый стабилизатор напряжения 12 В LM317. Он может функционировать в электросети, где входной параметр составляет до 40 В. Чтобы прибор стабильно работал, необходимого обеспечивать охлаждение.

Крены для микросхем

Стабилизатор тока на LM317требует для работы небольшой ток до 8 мА, и данное значение обычно остается неизменным, даже при большом токе, протекающем через крен LM317, или при изменении входного значения. Это реализуется с помощью компоненты R3.

Можно применять элемент R2, но пределы при этом будут небольшими. При неизменном сопротивлении LM317 ток, идущий через прибор, будет также стабильным (автор видео — Создано в Гараже).

Входное значение для кренки LM317 может составлять до 8 мА и выше. Пользуясь этой микросхемой, можно придумать стабилизатор тока для ДХО. Это устройство может выступать нагрузкой в бортовой сети или источником электричества при подзарядке аккумуляторной батареи. Сделать простой стабилизатор напряжения LM317 не составляет труда.

На двух транзисторах

На сегодняшний момент пользуются популярностью стабилизирующие устройства для бортовой сети машины на 12 В, разработанные с использованием двух транзисторов. Данную микросхему используют как стабилизатор напряжения для ДХО.

Резистор R2 является токораздающим элементом. При возрастании тока в сети увеличивается напряжение. Если оно достигает значения от 0,5 до 0,6 В, открывается элемент VT1. Открытие компонента VT1 закрывает элемент VT2. В итоге, ток, проходящий через VT2, начинает снижаться. Можно вместе с VT2 применять полевой транзистор Мосфет.

Элемент VD1 включается в цепь, когда значения находится в пределах от 8 до 15 В и настолько велики, что транзистор может выйти из строя. При мощном транзисторе допустимы показания в бортовой сети около 20 В. Не стоит забывать о том, что транзистор Мосфет откроется, если показания на затворе будут 2 В.

На операционном усилителе (на ОУ)

Стабилизатор напряжения для светодиодов на основе ОУ собирается при необходимости создания устройства, которое будет работать в расширенном диапазоне. В рассматриваемом случае в качестве элемента, который будет задавать выпрямляемый ток, является R7. С помощью операционного усилителя DA2.2 можно увеличить уровень напряжения в токозадающем компоненте. Задачей компонента DA 2.1 является контроль опорного напряжения.

При создании схемы следует учесть, что она рассчитана на 3А, поэтому необходим больший ток, который должен поступать на разъем ХР2. Кроме того, следует обеспечивать работоспособность всех составляющих данного устройства.

Сделанный стабилизирующий прибор для автомобиля должен иметь генератор, роль которого выполняет REF198. Чтобы правильно настроить прибор, ползунок резистора R1 нужно установить в верхнее положение, а резистором R3 задавать необходимое значение выпрямленного тока 3А. Для погашения возможных возбуждений, используются элементы R,2 R4 и C2.

На микросхеме импульсного стабилизатора

Если выпрямитель для автомобиля должен обеспечивать высокий КПД в сети, целесообразно использовать импульсные компоненты, создавая импульсный стабилизатор напряжения. Популярной является схема МАХ771.

Схема выпрямителя с импульсным выпрямителем

Импульсный стабилизатор тока характеризуется выходной мощностью 15 Вт. Элементы R1 и R2 делят показатели схемы на выходе. Если делимое напряжение превышает по показателям опорное, выпрямитель автоматически уменьшает выходное значение. В противном случае устройство будет увеличивать выходной параметр.

Сборка данного устройства целесообразна, если уровень превышает 16 В. Компоненты R3 являются токовыми. Для устранения высокого падения нагрузки на данном резисторе в схему следует включить ОУ.

Разновидности регуляторов мощности

Для различных целей употребляются разные регуляторы мощности.

Тиристорный устройство управления

Система устройства достаточно обычная. Обычно тиристоры используются в маломощных устройствах. Тиристорный терморегулятор состоит из биполярных транзисторов, самого тиристора, конденсатора и нескольких резисторов.

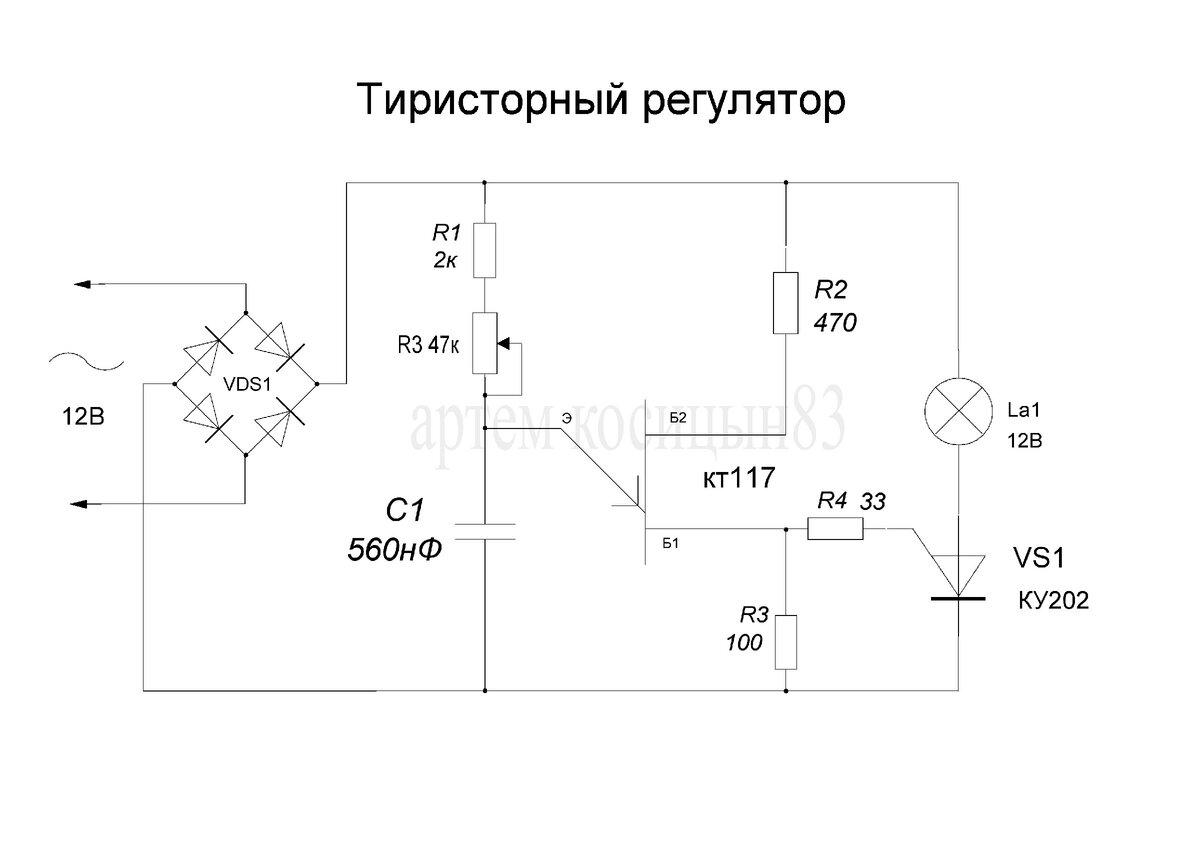

Тиристорный транзисторный регулятор

Транзисторы образуют импульсный сигнал, когда конденсаторное напряжение уравнивается с рабочим, они открываются. Электросигнал передается на вывод тиристора, опосля что происходит разрядка конденсатора и запирание ключа. Вся последовательность действий повторяется циклически.

Направьте внимание! Величина задержки назад пропорциональна мощности, которая поступает в нагрузку

Симисторный преобразователь мощности

Симистор — подвид тиристора, в каком несколько больше переходов p-n, из-за что его механизм работы несколько другой. Но нередко симистор считают отдельным видом стабилизатора мощности. Система представляет собой 2 тиристора, присоединенных параллельно и имеющих общее управление.

К сведению! Отсюда и происходит заглавие «симистор» — «симметричные тиристоры». Время от времени он еще именуется ТРИАК (TRIAC).

Схема 2 параллельно присоединенных тиристоров (слева) и симистора (справа)

На схеме видно, что у симистора заместо анода и катода указаны обозначения Т1 и Т2. Все поэтому, что понятия «катод» и «анод» в этом случае не имеют смысла, потому что электроток может выходить через оба вывода.

Симисторные всепригодные регуляторы имеют ряд плюсов, в числе их маленькая стоимость, длинный срок службы и отсутствие подвижных контактов, которые могут быть источниками помех. Но есть и недочеты: подверженность помехам и шумам, отсутствие поддержки больших частот переключения.

Принципиально! Их не используют в массивных промышленных установках, заместо этого там употребляют тиристоры либо IGBT транзисторы.

Фазовый метод трансформации

Фазовая трансформация происходит в так именуемых диммерах. Употребляются такие приборы, например, для конфигурации интенсивности освещения галогенных ламп либо лампочек накаливания. Электросхема обычно реализуется на особых микроконтроллерах, в каких употребляется своя встроенная электросхема понижения напряжения. Благодаря собственной конструкции диммеры могут плавненько снижать мощность.

Светодиодный диммер

Из минусов таковых устройств высочайшая чувствительность к помехам, высочайший коэффициент пульсаций и небольшой коэффициент мощности сигнала на выходе. Чтоб стабилизировать диммер, употребляются сдвоенные тиристоры.

Как работает такое устройство?

Описанные ниже свойства будет соответствовать большинству схем.

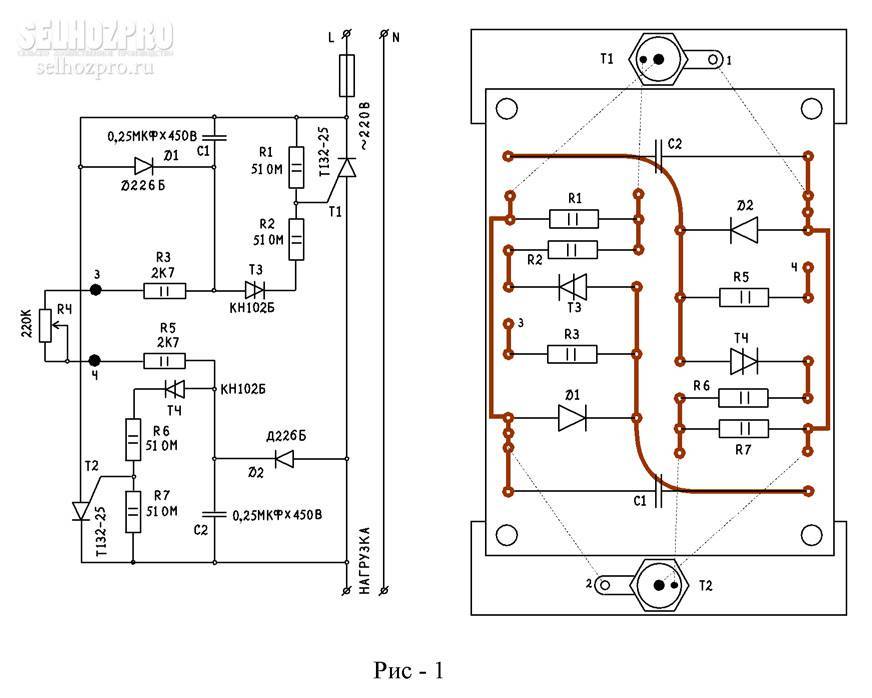

1. Тиристорный регулятор общей мощности, принцип и индивидуальности работы которого будут основаны на фазовости управления величиной напряжения, изменяет и общую мощность в устройствах. Данная индивидуальности заключена в том, что в обычных производственных критериях на нагрузку могут повлиять примерные характеристики напряжения бытовой сети, которая будет изменяться в согласовании с синусоидальным законом. Выше, при описании принципа функционирования работы тиристора было сказано о том, что хоть какой тиристор содержит в себе функционирование только в одном направлении, другими словами производит управление собственной полуволной от синусоидов. Что все-таки это может означать?
2. Если с помощью такового устройства, как тиристор с течением времени подключать нагрузку в строго определённое время, то показатель работающего напряжения будет достаточно низким, потому что половина от напряжения (действующее значение, которое и воспроизводит нагрузку) будет намного меньше, чем световое. Такое явление можно разглядеть на графиках движения.

При всем этом происходит определённая область, которая будет находиться под особенным напряжением. Когда действие положительной полуволны окончится и начнётся новейший период движения с негативно полуволной, то один из таковых тиристоров начнёт запираться, и в это время раскроется новейший тиристор.

Заместо слов положительная и отрицательная волна стоит употреблять 1-ая и 2-ая (полуволна).

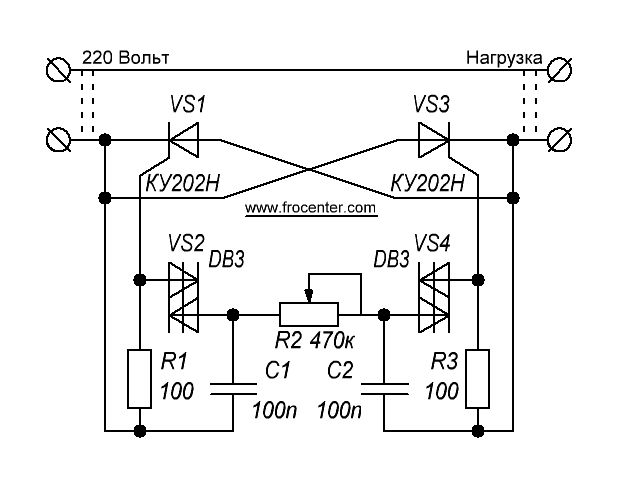

В то время как на схему начинает своё действие 1-ая полуволна, происходит особенная зарядка ёмкости С1, также С2. Скорость их полной зарядки будет ограничена потенциометром R 5. Таковой элемент будет на сто процентов переменным, и при его помощи будет задаваться выходное напряжение. В тот момент, когда на поверхности конденсатора С1 покажется необходимое для открытия диристора VS 3 напряжения, весь динистор раскроется, а через него начнёт проходить ток, с помощью которого раскроется тиристор VS 1.

Во время пробоя динистра и появляется точка на общем графике. Опосля того как значение напряжение перейдёт нулевую отметку, и схема будет находиться под действием 2-ой полуволны, тиристор VS 1, закроется, а процесс будет повторяться, лишь уже для второго динистра, тиристора, также конденсатора. Резисторы R 3 и R 3 необходимы для ограничения общего тока управления, а R 1 и R 2 — для процесса термостабилизации всей схемы.

Принцип деяния 2-ой схемы будет буквально таковой же, но в ней будет происходить управление только одной из полуволн переменного тока. Опосля того, как юзер будет осознавать механизм работы устройства и его общую схему строение, он сумеет осознать как собрать либо же в случае необходимости починить тиристорный регулятор мощности без помощи других.

Схемы на тиристорах

Регулировать общую мощность паяльника можно довольно просто, если использовать для этого аналоговые или же цифровые паяльные станции. Последние довольно дорогие совершать использование, и собрать их, не имея особого опыта, довольно сложно. В то время как аналоговые приборы (считаются по своей сути регуляторами общей мощности) не составит труда создать самостоятельно.

Довольно простая схема прибора, которая поможет регулировать показатель мощности на паяльнике.

1. VD — КД209 (либо близкие по его общим характеристикам).
2. R 1 — сопротивление с особым номиналом в 15 кОм.
3. R 2 — это резистор, который обладает особым показателем переменного тока около 30 кОм.
4. Rn — это общая нагрузка (в этом случае вместо неё будет использован особый маятник).

Такое устройство для регуляции может контролировать не только положительный полупериод, по этой причине мощность паяльника будет в несколько раз меньше номинальной. Управляется такой тиристор с помощью специальной цепи, которая несёт в себе два сопротивления, а также ёмкость. Время зарядки конденсата (оно будет регулироваться особым сопротивлением R2) влияет на длительность открытия такого тиристора.

В статье рассказывается о том, как работает тиристорный регулятор мощности, схема которого будет представлена ниже

В повседневной жизни очень часто возникает необходимость регулирования мощности бытовых приборов, например электроплиты, паяльника, кипятильников и ТЭНов, на транспорте — оборотов двигателя и т.д. На помощь приходит простейшая радиолюбительская конструкция – регулятор мощности на тиристоре. Собрать такое устройство не составит труда, оно может стать тем самым первым самодельным прибором, который будет выполнять функцию регулировки температуры жала паяльника начинающего радиолюбителя. Стоит отметить, что готовые паяльные станции с контролем температуры и прочими приятными функциями стоят на порядок дороже простого паяльника. Минимальный набор деталей позволяет собрать простой тиристорный регулятор мощности навесным монтажом.

К сведению, навесной монтаж — это способ сборки радиоэлектронных компонентов без применения печатной платы, а при хорошем навыке он позволяет быстро собрать электронные устройства средней сложности.

Вы также можете заказать электронный конструктор тиристорного регулятора, а для тех, кто хочет разобраться во всём самостоятельно, ниже будет представлена схема и объяснён принцип работы.

Но сначала разберемся, как диммер работает

Электроприбор имеет определенную мощность. Она выражается в громкости звучания, скорости вращения, яркости освещения. Например – лампа накаливания. При подаче напряжения (соответствующего параметрам), потребитель получает заданную яркость.

Это интересно:

Для плавной регулировки уровня свечения, необходимо менять основной параметр – напряжение. Это отлично работает на лампах накаливания, яркость можно уменьшать практически до нуля.

А каким образом реализовать это на практике?

Самый эффективный способ – авторансформатор. Более привычное название «ЛАТР». Напряжение регулируется контактным бегунком, который движется поперек витков вторичной обмотки. Плавность и точность выше всяких похвал. При этом практически нет потерь – КПД как у обычного трансформатора. Однако, бытовой диммер из такого громоздкого аппарата не выдерживает никакой критики.

Как еще можно плавно понизить напряжение?

Используя закон Ома – с помощью резистора (в нашем случае переменного). Собственно, первые образцы именно так и выглядели. Поскольку при подключении ламп накаливания мощностью 60 или 100 Вт, токи для резисторов были нешуточными, использовались проволочные конструкции на керамических изоляторах (по совместительству рассеивателях тепла).

Напряжение действительно снижалось, регулировка была плавной, но куда девалась «лишняя» мощность? В отличие от применения трансформатора, перераспределения энергии не происходит, поэтому излишки рассеиваются в виде тепла. Это крайне неэффективная схема подключения диммера. Регуляторы искрили, перегревались и быстро выходили из строя.

• xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai
• remontkvartiri.me

Как работает регулятор мощности на симисторе: самая простая схема из пяти доступных деталей и поясняющее видео

Сразу замечу, что новичка может ввести в заблуждение общепринятое слово «регулятор». Технически правильнее назвать сие изделие «ограничитель».

Симисторные и тиристорные модули работают за счет уменьшения величины номинальной мощности. Они не способны ее повышать, ибо банально срезают часть синусоиды.

Схем, работающих на этом принципе, разработано очень много. Они используются, как в промышленности, так и при самостоятельном изготовлении. Дальше предлагаю ознакомиться с одной из простейших.

Такую конструкцию можно собрать своими руками новичку для получения практических навыков, поместить ее в небольшую коробочку. Она при размещении на теплоотводящем радиаторе позволяет управлять нагрузкой до 5 киловатт.

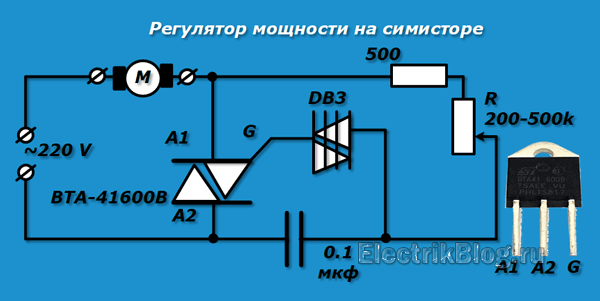

В работе схемы участвует всего 5 деталей:

1. Симистор BTA-41600B (продается в Китае).
2. Динистор DB3 можно найти в энергосберегающих лампах или в интернет магазине.
3. Резистор 500 Ом с мощностью рассеивания тепла от 1 ватта.
4. Конденсатор 0,1 микрофарада с допустимым напряжением от 250 вольт.
5. Переменный резистор с сопротивлением от 200 до 500 килоом.

Конструктивно регулятор можно выполнить простым навесным монтажом или разместить на монтажной плате. Это не принципиально, деталей мало.

Эта конструкция позволяет регулировать:

• температуру паяльника, нагревателей резистивного типа;
• обороты вращения коллекторных электродвигателей (пылесосы, стиральные машины, дрели, болгарки, перфораторы, шлифовальные машинки, электролобзики;
• свет от лампочек накаливания;
• ток зарядки автомобильных аккумуляторов;
• силу тока на первичной стороне трансформатора, но при этом создается искаженный сигнал, который несколько ухудшит процесс трансформации — электромагнитных преобразований.

В принципе это обычный диммер. Подобные изделия продаются в магазинах для ламп накаливания. Только он отличается небольшими доработками, упрощениями, не подходит к светодиодным и энергосберегающим источникам. Возможно их мерцание.

Схема не обеспечивает сохранение мощности на валу двигателя: при увеличении нагрузки, например, усиленном вдавливании резца в обрабатываемую деталь, обороты ротора падают.

Она вполне рабочая, но упрощена до минимума деталей. В ней даже трудно выделить все 4 основных узла, присущих подобным регуляторам. А это:

1. частотно задающая RC цепочка;
2. формирователь импульсов для отпирания симметричного управляющего диода;
3. силовой элемент — сам симистор;
4. демпферная RC цепочка (защищает триак от помех, возникающих на индуктивной нагрузке — электродвигателе).
