Что такое система внутреннего водоснабжения

Особенности и виды данных систем канализации

Внешние системы канализации представляют собой разветвления труб, которые направляют сточные воды от жилых или нежилых помещений к специальным резервуарам.

Водопровод должен быть установлен с уклоном, чтобы сточные воды попадали в резервуары самотеком. Второй вариант работы канализационной системы посредством подключения специального насоса или установкой напорных сетей. Независимо от способа работы системы канализации, она должна быть монтирована со строгим соблюдением всех правил и государственных санитарно-технических норм.

Такие коммуникации можно разделить на несколько видов по способу их монтажа и укладке труб:

1. Раздельные системы канализаций — это означает, что талые и дождевые воды проходят по разным водопроводам с бытовыми и загрязненными отходами. В результате они собираются в различных емкостях.
2. Полураздельные коммуникации подразумевают различные системы для вывода вод, дождевые и талые отдельно от сточных. Но пункт назначения, то есть конечный резервуар бывает общим.
3. Общесплавные, этот вид канализации представляет собой единую систему стоков в резервуар. Все воды: талые, дождевые, бытовые, сточные проходят один и тот же путь от здания к канализационному коллектору или специальной емкости.

Кроме всего этого, системы канализаций можно разделить по другим признакам. Канализация наружного использования может быть расположена в различных местах, также различается ее назначение. Можно рассмотреть следующие виды канализационных систем наружного применения:

1. Внутриквартирная или внутридворовая сети канализаций, по-другому они называются — трассировка. Она представляет собой укладку пластиковых водопроводных труб от начальной до конечной точки. Они могут проходить даже в многоквартирном доме, главным является соблюдение всех правил монтажа. Используется самый короткий путь от здания до коллектора, трубы прокладываются на расстоянии не менее трех метров от наружных стен, всегда вертикально. Такая система предусматривает подключение к центральной канализационной системе, использование автономной канализации невозможно.
2. Уличная сеть канализаций — это разветвленная система водопроводов. Они пролегают на всех улицах городской территории и представляют собой сложную систему трубопроводов и колодцев. Все это обеспечивает транспортировку сточных вод до централизованной системы канализации — городских коллекторов.
3. Коллекторы — это сооружения, которые собирают сточные воды, а если есть необходимость, то переправляют их в другие коллекторы. Обычно они расположены на территории бассейна канализирования и его окраинах. Принцип работы всей системы канализационного бассейна — транспортировка загрязненных сточных вод под давлением или самотеком.
4. Очистные сооружения — это всегда конечная точка прибытия сточных вод. На этих системах проходит их полная очистка практически до начального состояния и сброс чистой воды в водоемы или почву, ее использование в бытовых целях. Очистные сооружения могут быть автономными для частных участков. Такие конструкции обычно устанавливаются на предприятиях или в жилых домах, если нет возможности подключения к центральной канализации.

В каждом индивидуальном случае может быть несколько видов прокладки водопроводных труб. Это зависит от множества факторов, например, уровень грунтовых вод, повороты и изгибы на пути

Всегда важно соблюдать уклон канализационных труб, который изменяется и зависит исключительно от их диаметра. В каждом случае может возникнуть большое количество различных тонкостей и дополнительных элементов работ. Может понадобиться установка смотрового или дренажного колодца, насоса и другие нюансы

Может понадобиться установка смотрового или дренажного колодца, насоса и другие нюансы.

Определение внутренних систем водоснабжения и водоотведения

Внутренние системы водоснабжения и водоотведения — это комплекс инженерных систем, предназначенных для обеспечения жилых и коммерческих зданий пресной водой и удаления сточных вод.

Внутренняя система водоснабжения включает в себя все устройства и трубопроводы, которые обеспечивают подачу пресной воды в здание. Она начинается с вводного водопровода, который подключается к общественной водопроводной сети или собственному источнику воды, и заканчивается точками использования воды, такими как краны, душевые, унитазы и другие санитарные приборы.

Внутренняя система водоотведения, с другой стороны, отвечает за сбор и удаление сточных вод из здания. Она включает в себя систему канализации, которая собирает сточные воды из различных санитарных приборов и направляет их в канализационную сеть или септик для последующей очистки.

Внутренние системы водоснабжения и водоотведения являются неотъемлемой частью любого здания и играют важную роль в обеспечении комфорта и гигиены его жителей. Они должны быть правильно спроектированы, установлены и поддерживаться в рабочем состоянии, чтобы обеспечить надежное и безопасное функционирование.

Схемы внутреннего водопровода

Тройниковая разводка внутреннего водопровода

Внутреннюю разводку трубопроводов воды выполняют по 2 схемам:

1. Тройниковая;
2. Коллекторная.

Тройниковая схема пользуется большей популярностью – это обусловлено меньшим количеством материала для монтажа. Принцип устройства схемы заключается в последовательном подключении сантехприборов к одной трубе. При большом количестве точек водоразбора в работе этой системы возникает недостаток – в последних приборах падает давление воды при одновременном включении нескольких смесителей.

Коллекторная система устроена по другому принципу – это позволяет нивелировать этот недостаток. Устройство коллекторной разводки основано на параллельном подключении сантехнических устройств к распределительному коллектору. Для монтажа такой системы чаще всего требуется больше материалов, сооружается она обычно при большом количестве точек водоразбора.

Трубопроводы внутренней разводки прокладываются 2 способами:

1. Открытым;
2. Скрытым (в штробе).

Способ прокладки труб зависит от дизайнерских предпочтений, но главным критерием является метод монтажа соединений трубопроводов комплекса, материал труб.

Этапы проектирования системы внутреннего водоснабжения

1. Анализ потребностей и предварительная оценка проекта

Первым этапом проектирования системы внутреннего водоснабжения является анализ потребностей здания или сооружения, для которого будет осуществляться проектирование. Необходимо определить количество и тип потребителей воды, их потребности, а также условия эксплуатации системы.

Также на этом этапе проводится предварительная оценка проекта, включающая определение возможных проблем, постановку целей проекта и анализ технических требований.

2. Разработка технического задания

На этом этапе составляется техническое задание, которое определяет основные требования к системе внутреннего водоснабжения, включая параметры воды, необходимые уровни давления, расходы воды и другие технические характеристики.

Техническое задание также включает информацию о локации здания, доступных источниках воды, возможных ограничениях, таких как законодательство или санитарные нормы.

3. Разработка и выбор схемы водоснабжения

На этом этапе происходит разработка и выбор оптимальной схемы водоснабжения, которая удовлетворяет требованиям технического задания.

Существуют различные типы схем водоснабжения, такие как однотрубная и двухтрубная системы, централизованное и децентрализованное водоснабжение. Выбор схемы основывается на нескольких факторах, включая размер здания, количество потребителей, доступные источники воды и технические требования.

4. Разработка гидравлического и санитарно-технического расчета

На этом этапе происходит гидравлический и санитарно-технический расчет системы внутреннего водоснабжения. Гидравлический расчет включает определение диаметров трубопроводов, расходов воды и давления в системе.

Санитарно-технический расчет включает определение требований к качеству воды, характеристик сантехнического оборудования и системы канализации.

5. Разработка проекта системы внутреннего водоснабжения

На этом этапе разрабатывается проект системы внутреннего водоснабжения, включающий в себя планы трубопроводов, установки сантехнического оборудования, расчеты и спецификации материалов.

Проектировщик также определяет необходимые технические и санитарные нормы и стандарты.

6. Подготовка рабочей документации

На последнем этапе проектирования системы внутреннего водоснабжения готовится рабочая документация, включающая в себя чертежи, планы, спецификации, расчеты и другую необходимую информацию для строительства и монтажа системы.

Рабочая документация должна быть подготовлена согласно действующим нормам и стандартам, а также учитывать требования заказчика и проектных ограничений.

Виды водопроводов

В зависимости от расположения водопровод может быть общим и локальным.

В первом случае осуществляется подача воды в населенные пункты, на предприятия и в другие крупные объекты.

Во втором случае организовывается индивидуальная система для дома или хозяйственного объекта.

Также систему можно разделить на 2 вида:

• наружная — подача воды к зданию;
• внутренняя — распределение ресурсов между кранами и сантехникой.

Внутренний водопровод

Внутренний водопровод

Внутренний водопровод представляет собой сеть из труб, которые проходят внутри здания и ведут коммуникации до точек водозабора. С учетом того, что в наружной системе давление может отличаться, внутреннюю сеть организовывают двумя способами:

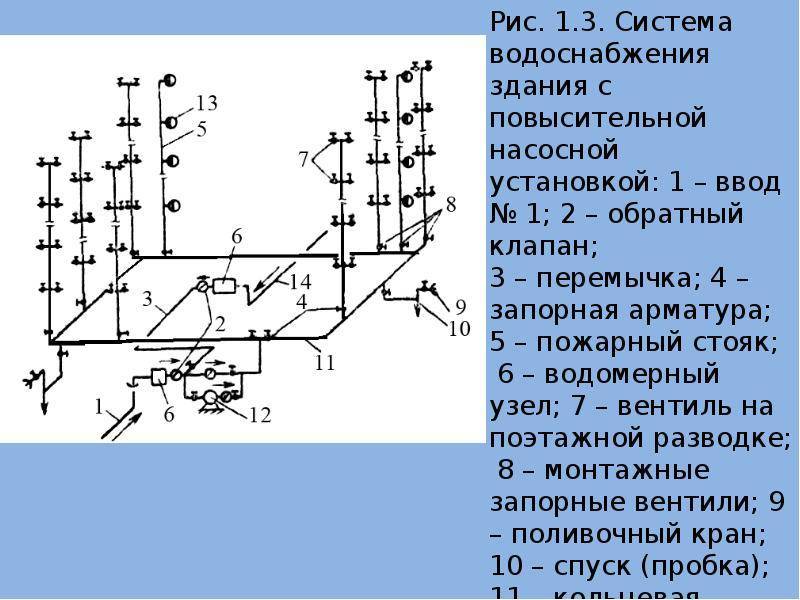

• Без повышающих насосов. В этом случае вода подается за счет давления во внешнем водопроводе. Сама система состоит из ввода, водомера, труб, стояка и подводки. Дополнительные элементы не требуются. Способ используется для частных домов и многоквартирных домов.
• С периодическими и постояннодействующими насосами. Система применима в том случае, если во внешней сети нет необходимого давления для транспортировки жидкости. Также она нужна для поставки воды на удаленные и высокие точки водозабора. Водопровод с насосом устанавливается в зданиях высотой более 50 метров, гостиницах и производственных зданиях.

Водопроводные резервуары — один из главных элементов внутреннего водопровода. Их оборудуют специальными трубами и клапанами. Установка рекомендуется в хорошо освещаемом и вентилируемом здании.

Если проект включает организацию зонального снабжения, то на каждом участке закладывают индивидуальные магистральные линии. Обычно они располагаются в технических этажах.

Внутренние сети делают открытыми с разводкой. Иногда трубы монтируют под стены. Для этого необходима арматура, закрепляющая соединения, и качественная вентиляция.

Водопровод внутреннего типа прокладывают с уклоном 0.002-0.005, за счет чего обеспечивается поставка воды к трубам и приборам. При обустройстве коммуникаций в нижних участках монтируют спускной механизм

Не менее важное значение имеет запорная арматура, которую устанавливают на подводках к сантехническим приборам

Наружный водопровод

Наружная сеть — один из основных элементов водопровода. Она отвечает за транспортировку воды от источника к потребителю.

Центральную водопроводную систему прокладывают на поверхности или под землей. В первом случае процесс менее затратный и занимает меньше времени. Водопровод устанавливают на возвышенной опоре и покрывают утеплителем.

При организации магистрального пересечения трубы прокладывают в туннелях или траншеях.

Устройство наружного водопровода

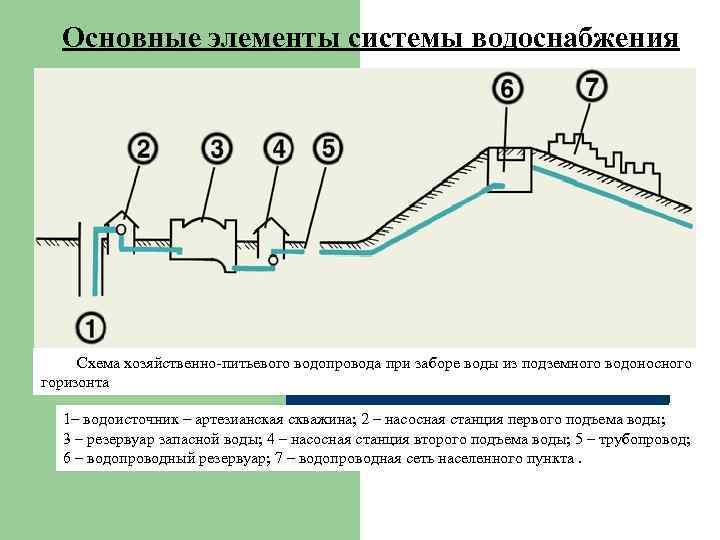

Наружный водопровод включает комплекс сооружений, необходимых для очистки и хранения воды, а также для обеспечения бесперебойной работы насосов. Вода фильтруется в самом заборе и в наружной сети.

По назначению воды наружная сеть подразделяется на три разновидности:

• Техническая. Используется для эксплуатации на производственных объектах. Чтобы сэкономить, применяют частичную фильтрацию и впоследствии снова используют отработанную жидкость.
• Бытовая. Предназначена для очистки и транспортировки питьевой воды в жилые объекты.
• Пожарная. Применяется для организации систем пожаротушения. Кроме основных сооружений система включает спецтехнику и гидранты. Пожарную сеть делают тупиковой, чтобы можно было объединять ее с другими водопроводами.

Водопровод — замкнутая система, состоящая из различных сооружений, предназначенных для добычи, очистки и транспортировки воды до потребителя.

Система состоит из наружных и внутренних сетей. В зависимости от предназначения воды используют разные виды водопроводов. При проектировании водопровода для подачи питьевой воды используют двухэтапную систему очистки

. В производственные объекты подают жидкость, прошедшую частичную обработку, и впоследствии ее снова используют.

Для бытовых и производственных целей используют индивидуальную систему. Пожарные сооружения можно объединять с другими.

Варианты монтажа водопроводных труб для загородных участков

Установка труб может быть выполнена двумя распространёнными методами:

1. Последовательное подключение потребителей.
2. Коллекторное соединение.

Как правило, первый вариант подходит для небольшого дачного дома. Для загородных домов, в которых постоянно проживают люди, первый вариант не подойдёт. При последовательном подключении каждый переход способствует потере напора. В таком случае необходимостью является коллекторная проводка, которая предполагает отвод трубы от магистрального коллектора до потребителя. Таким образом, напор воды для каждого потребителя будет одинаковым.

Вода, как правило, берётся из колодца или скважины. От колодца закрытым методом (в земле) прокладывается труба. Такая труба подключается к насосной аппаратуре, но перед этим в неё необходимо установить обратный клапан, который будет регулировать направление движения воды и не позволит ей передвигаться в обратную сторону. Водопроводная труба, которая осуществляет транспортировку горячей воды, должна быть соединена с соответствующим водонагревателем.

Внутренние водопроводы и канализационные системы подчиняются определённым правилам, которые установлены компетентными государственными учреждениями. Соблюдение этих правил не только рекомендуется, но и является обязательным пунктом при монтаже этих коммуникаций.

Прокладка водопроводной сети

Правильно найденное место прокладки сети упрощает установку водопровода и снижает стоимость всей конструкции. Различают несколько способов прокладки конструкции элементов водоснабжения и канализации.

1. Открытый или наружный. Трубы прокладываются вне зданий, различных сооружений.
2. Закрытый способ. Используется чаще всего, так как позволяет скрыть проложенные коммуникации под землей.
3. Внутренний водопровод. Расположен внутри сооружений.

В зависимости от назначения здания применяется тот или иной способ. Открытая укладка труб чаще всего применяется в промышленных зданиях, на заводах, фермах. Закрытый метод нужен в зданиях, где требования к отделке помещения повышены.

Классификация систем внутреннего бытового водоснабжения.

Рейтинг:   / 0

Подробности

Родительская категория: Инженерные коммуникации

Категория: Водоснабжение

Классификация систем внутреннего бытового водоснабжения.

Границей между внутренней и наружной сетью водоснабжения является водосчётчик, точнее линия, проходящая через устройство измерения расхода воды. Системы внутреннего водоснабжения предназначены для бесперебойной подачи воды из наружной водопроводной сети и распределения её между потребителями внутри здания. Потребители – это человек или устройство, использующее воду в своей работе.

• водоснабжение индивидуальных домов
• водоснабжение многоквартирных домов
• водоснабжение школ, детских садов, больниц
• водоснабжение предприятий бытового обслуживания

В зависимости от температуры подаваемой воды различают системы горячего 50 – 70 оС и холодного водоснабжения <30 оС.В общем виде системы водоснабжения можно разделить на:

• хозяйственно-питьевые,
• противопожарные,
• поливочные и промывочные,
• производственные.

Система хозяйственно-питьевого водоснабжения (бытовая водопроводная сеть).

Система хозяйственно-питьевого водоснабжения распределяет и подаёт питьевую воду потребителям для бытовых нужд (уборка, стирка, умывание, приготовление пищи и т.д.). Вода для данных систем должна удовлетворять требованиям ГОСТ Р 51232-98 “Вода питьевая. Общие требования к организации и методам контроля качества” Данный стандарт распространяется на питьевую воду, производимую и подаваемую централизованными системами питьевого водоснабжения, и устанавливает общие требования к организации и методам контроля качества питьевой воды. Контроль качества воды проводят в местах водозабора из источника водоснабжения, перед поступлением ее в распределительную водопроводную сеть, а также в точках распределительной сети.В большинстве случаев вода, поступающая из бытовой водопроводной системы, нуждается в дополнительной очистке по таким показателям, как взвешенные вещества, содержание железа, цветность, мутность, запах, привкус.

Система противопожарного водоснабжения (противопожарный водопровод).

Под противопожарным понимается такое водоснабжение, которое кроме удовлетворения хозяйственно-питьевых и производственных нужд полностью обеспечивает подачу воды в любое время суток в количестве, необходимом для тушения пожара, как снаружи, так и внутри зданий и сооружений. Противопожарное водоснабжение может быть осуществлено от водопровода, объединенного с хозяйственно-питьевым и производственным водопроводом, или от самостоятельного противопожарного водопровода. Противопожарные водопроводы в зависимости от расположения подразделяют на наружные и внутренние, а по величине напора — на водопроводы низкого и высокого давления.


Поливочный и промывочный водопровод

Система поливочного водопровода подаёт воду для поливки зелёных насаждений вокруг здания, уборки прилегающей территории (тротуаров, дорожек, фасадов зданий) и внутренней уборки (мойка полов, стен, оборудования…).

Рекомендации по монтажу системы внутреннего водоснабжения

Монтаж системы внутреннего водоснабжения в здании является важным этапом строительства или ремонта. Правильное выполнение работ обеспечит надежную и безопасную подачу воды внутрь помещений. В данной статье представлены основные рекомендации по монтажу системы внутреннего водоснабжения, которые помогут достичь качественного результата.

Подбор материалов: При выборе материалов для системы водоснабжения необходимо учитывать их качество и долговечность. Рекомендуется использовать металлические трубы из нержавеющей стали или меди, так как они обладают высокой стойкостью к воздействию агрессивных сред и не подвержены коррозии.

Прокладка труб: Трубы следует прокладывать вдоль стен или потолков, избегая их прохождения внутри помещений или подвесных потолков. Рекомендуется использовать гибкую трубу для подвода воды к сантехническим приборам, так как она обеспечивает удобство и позволяет избежать протечек.

Установка фильтров и клапанов: В системе внутреннего водоснабжения необходимо смонтировать фильтры и клапаны. Фильтры позволят задерживать механические примеси, а клапаны будут контролировать расход воды. Такой подход позволит обеспечить более качественную и надежную работу системы.

Использование герметиков: При монтаже соединений труб необходимо использовать герметики или фумленту, чтобы предотвратить возможные утечки воды

При этом следует обратить внимание на правильность смазки резьбовых соединений, чтобы исключить их поломку.

Использование арматуры: В системе внутреннего водоснабжения рекомендуется использовать арматуру, такую как краны, смесители и душевые гарнитуры. Она позволяет легко регулировать подачу воды и облегчает использование сантехнических приборов.

Тестирование: После завершения монтажа системы водоснабжения необходимо провести ее тестирование

Для этого следует закрыть соответствующие клапаны и проверить наличие утечек. В случае обнаружения проблемы необходимо их устранить перед окончательной эксплуатацией системы.

Следуя данным рекомендациям, можно уверенно приступить к монтажу системы внутреннего водоснабжения

Важно помнить, что качественное выполнение работ гарантирует надежность и долговечность системы, а также обеспечивает удобство использования сантехнических приборов и сохранение качества воды

Проектные работы

Состоят из нескольких этапов:

• Расстановка пожарных кранов на плане каждого этажа здания, отметки строительного сооружения таким образом, чтобы обеспечить подачу, требуемого нормами количества струй, в удаленные места всех помещений, пожарных секций, отсеков.
• Выполнение гидравлического расчета ВПВ в режиме тушения пожара, определение расходов на разных участках трубопроводной системы.
• Производство окончательного конструирования схемы ВПВ, состоящее из выбора сортов, марок, диаметров магистральных, разводящих трубопроводов, запорно-пусковой арматуры, устройств КИПиА; расчета мощности насосной станции.

Канализация и требования к этой системе

Внутренние канализационные системы принято делить на:

1. Бытовую. Эта система канализации осуществляет отвод сточных вод от различных сантехнических приборов, которые располагаются в предназначенных для проживания постройках.
2. Производственную. Для вывода вод на предприятиях разнообразной направленности.
3. Объединённую. Представляет собой совокупность двух вышеупомянутых систем.
4. Внутренние водостоки. Нужны для отвода жидких атмосферных осадков с крыш построек.

На производствах имеется возможность осуществлять объединение сразу нескольких типов канализации. Приспособления для гигиенических целей, а также для приёма отходов, которые были получены в процессе производства, должны быть оснащены гидравлическими затворами. Это обязательное мероприятие. Оснащение канализационных конструкций всеми специальными приборами должно соответствовать нормам и порядкам и выполнятся с соблюдением техники безопасности.

Канализационные системы также обустраиваются в соответствии с санитарными нормами

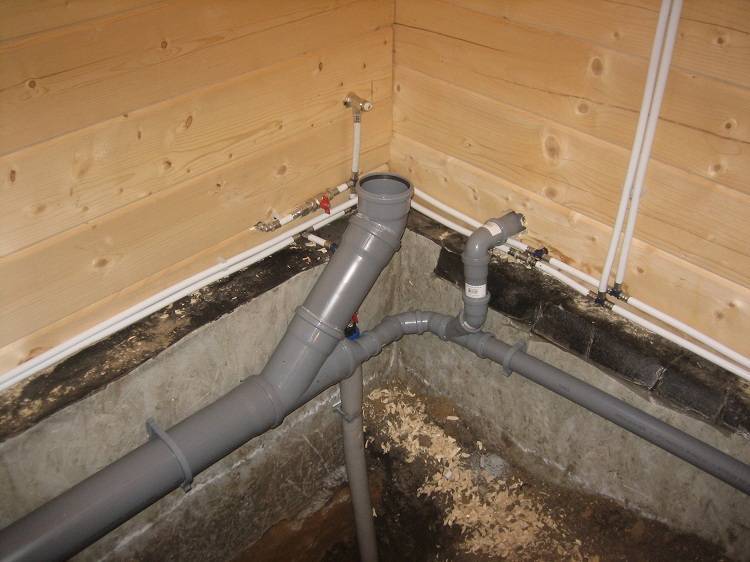

Внутренняя канализация

По СНиП — трубопроводы, которые выполняют функцию транспортировки сточных вод от сантехнических приборов должны быть закрытого типа.

Как правило, составляющие канализационных магистралей монтируются прямолинейно. Для того, чтобы изменять форму общей конструкции канализационных систем, применяют специальные соединительные устройства. Участок отводного трубопровода, расположенного в горизонтальном направлении, не подлежит смене уклона.

Для того, чтобы прикрепить отводящие детали к расположенному в подвале или другом помещении технического типа стояку, используют крестовины и тройники (содержащие четыре и три ответвления соответственно). Прикрепление отводной трубы от ванны к стояку должно осуществляться с помощью косых крестовин. В горизонтальной плоскости не разрешается применять крестовины прямого типа.

Для канализационных конструкций предусматриваются трубы, обладающие определёнными техническими характеристиками: прочность, сопротивляемость к коррозийным воздействиям, а также экономической рентабельностью. По всем этим показателям выбирают такие типы труб:

• для конструкций с самотечным отводом жидкости применяют трубы из чугуна, асбестоцементного материала, бетона, железа;
• для напорных конструкций подходят трубы: напорные из чугуна, железобетонные, пластмассовые, асбестоцементные.

Детали, с помощью которых происходит объединение отдельных составляющих трубопроводов между собой, необходимо применять соблюдая технические нормы, действующие в данный момент.

Напорная канализация внутреннего типа может быть смонтирована из пластиковых труб

Типы монтажа внутренних канализационных систем

• открытый. При таком типе канализационная магистраль проходит: под полом, в подвалах и других помещениях технической направленности;
• скрытый. Этот тип подразумевает монтаж специальных перекрытий, которые скрывают трубы. К таким перекрытиям относятся: панели, борозды стен (штробы), колонны и т. д.

При необходимом расчёте рабочих нагрузок на трубы, допускается прокладка изделий из пластмассы под полом здания.

Насосные конструкции

Согласно пункту 12.1 по СП внутреннего водопровода — если напор воды в трубах слабее, чем нужно, системы водопоставки оснащают насосными установками. Тип такого оборудования выбирают, руководствуясь техническими и экономическими соображениями для каждого случая. Насосные конструкции в жилых зданиях размещают в котельных или бойлерных помещениях. Оборудование насосного типа для предприятий размещается, как правило, прямо в цехах и отграничивается от остальной площади защитными ограждениями.

Пункт 12.21 повествует, что насосные конструкции, которые применяют в системах противопожарного оборудования, проектируются с возможностью ручного управления или дистанционного. Трубы для насосных станций должны быть стальными и соединяться с помощью сварки и фланцевых деталей.

Что понадобится кроме труб и фитингов

Эффективная система не может безопасно функционировать без:

• коренного крана вводной запорной арматуры;
• фитрационной станции многоступенчатой очистки;
• устройств регулировки и настройки рабочих параметров;
• контрольно-измерительных приборов контроля расхода;
• приспособлений защиты от последствий аварий;
• другое дополнительное оборудование.

Каждый из этих элементов необходим, чтобы система работала безотказно, контролировалась, настраивалась, и была защищена.

Коренной кран, вводная запорная арматура

Это устройство, которое работает в двух положениях (открыто, закрыто). Задача – отсечь подачу воды от стояка при необходимости произвести ремонт или в случае длительного отсутствия жильцов квартиры. Альтернатива – вентили, плавно регулирующие напор воды, которые работают в промежуточном положении. Но такие краны стоят дороже, чем обычные шаровые.

Фильтрующие устройства

Минимальный комплект – это фильтры двух видов:

Грубой очистки

Устанавливается на входе после шарового отсечного крана. Задача фильтра – улавливать крупные твердые загрязнения (ржавчину, окалину и т.д.).

Тонкой очистки

Абсорбирует мелкие твердые взвешенные частицы. В качестве фильтрующих элементов используются специальные картриджи с волокнистым наполнителем.

Каждый из фильтров требует периодического обслуживания. При грубой очистке частицы удерживает металлическая сетка, которую нужно вынимать и промывать. Есть модели фильтров, оснащены системой самостоятельной очистки. Картриджи тонкой очистки приходится покупать новые.

Регулирующие устройства

Задача стабилизирующего редуктора заключается в поддержании комфортного давления в трубах разводки — это от 3 до 4 бар. Так же можно использовать электронный вариант -это реле давления, которое исключит возможность гидроудара. Резкий скачок давления способен вывести из строя стиральную сантехнические приборы и элементы разводки.

К категории регулирующих устройств относятся и обратные клапаны. Они нужны, если предполагается подключение бойлеров, и предохраняют систему от самопроизвольного стека воды из бака в стояк при отключении водоснабжения.

Приборы учета

Использование моделей счетчиков регламентируется ГОСТом. Установить его мало, приборы учета расхода должны быть откалиброваны, опломбированы. Этим занимаются специальные службы водоканала. Устройство комплектуется сетчатым фильтром и обратным клапаном. При монтаже с двух сторон должны быть прямые патрубки. Это исключит погрешность при измерении.

Аварийные устройства

Это «умный электро клапан» — это устройство защищает разводку от порывов и утечек, а квартиру от потопа. Если лопнет шланг или труба, давление резко снизится, прибор немедленно отсечет подачу воды.

Прочие вспомогательные устройства сантехнического шкафа

Правильно организованная сантехническая разводка квартиры позволяет контролировать рабочие параметры в процессе эксплуатации системы водоснабжения. Для этого применяют манометры, которые измеряют давление воды в трубах. Когда их несколько, наличие перепада указывает на засор, который можно устранить.

Коллектор-распределитель – отдельный элемент, который задействован при распределении потока. Число выходов зависит от количества приборов-потребителей. В идеале каждая отходящая ветка комплектуется шаровым отсечным или обратным клапаном, в зависимости от потребности. Здесь же монтируются манометры и аварийные устройства защиты.

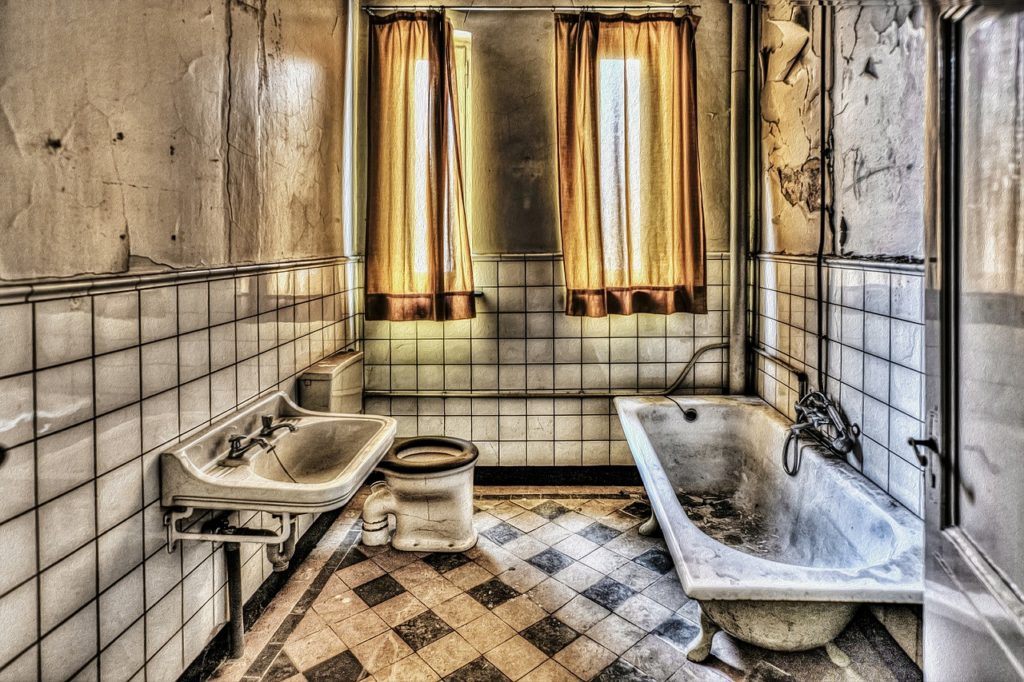

Преимущества и недостатки совмещенного и раздельного санузла

Санузел – территория сантехники. Конечно, ведь именно здесь сосредоточено преобладающее её количество, помогающее нам справлять естественные физиологические потребности организма, проводить гигиенические или хозяйственные процедуры. Все эти процессы протекают при непосредственном использовании воды, с последующим её отведением. Поэтому понимание принципов построения конфигураций санузлов будет неотъемлемой частью успешного воплощения в жизнь разводки квартирного водопровода.

Структура среднестатистического жилья включает санузлы двух типов – совмещенные или раздельные. Отдавая предпочтение совмещенному типу, вы получаете одно целевое помещение оборудованное, как минимум, унитазом, рукомойником, ванной или душевой кабиной. Если же санузел раздельный, то туалет и ванная комната обособляются, имея свои раздельные входы.

На выбор конфигурации помещения (помещений) оказывает влияние ряд факторов, и в первую очередь – субъективный. Однако следует знать, что с точки зрения элементарной санитарии, близость отхожего места к зоне осуществления гигиенических процедур в совмещенных санузлах не относится к правильному планировочному решению. Представьте, что микроскопическая пыль в процессе спуска нечистот, разлетаясь на многие метры вокруг, оседает на ваших мочалках, зубных щетках, полотенцах. Получается не очень оптимистичная картина.

«Совмещенка» логически оправдана в нескольких случаях:

• при объединении слишком тесных ванной комнаты и туалета, чтобы добиться создания хоть какого-то свободного пространства. При таком решении иногда удается даже поставить дополнительное оборудование, например биде или стиральную машину;
• если площадь общего помещения изначально немаленькая (около 10 м2 и больше);
• когда санузлом пользуется ограниченный круг лиц. Например, в квартире проживает 1-2 человека или имеется второй гостевой СУ, а первый обслуживает только спальню хозяев.

Для чего нужен

Назначение, цели проектирования, создания внутреннего противопожарного водопровода обусловлены необходимостью обеспечения защищаемых строительных объектов эффективным средством подавления пожаров на начальных стадиях развития, которым после непродолжительного обучения, проведения практических занятий может использовать дневной, сменный, дежурный персонал организаций, члены ДПД.

Наличие внутреннего противопожарного водоснабжения на объектах защиты позволяет оперативно, минимальными силами, средствами, ликвидировать очаги воспламенения, не допустить развитие, распространение огня до прибытия сотрудников пожарных подразделений, формирований, которые тоже могут использовать ПК в ходе разведки места возникновения возгорания, для тушения пожара.

Обеспечение внутреннего противопожарного водоснабжения строительных объектов от взрывопожароопасных производственных объектов, складских комплексов до общественных, административных зданий, высотных многоквартирных домов, его правильная эксплуатация, применение в случаях ЧП позволяет спасти жизни, сохранить товароматериальные ценности, имущество.

Определение, принципы работы

Система водоснабжения — это комплекс инженерных сооружений и мероприятий, направленных на обеспечение населения и промышленности питьевой, технической и промышленной водой.

Основными принципами работы системы водоснабжения являются:

1. Источник воды. Источником водоснабжения может служить поверхностная вода (реки, озера, водохранилища) или подземные воды (скважины, артезианские колодцы).
2. Очистка воды. Вода из источника проходит через процесс очистки с помощью различных физико-химических и биологических методов, чтобы удалить механические примеси, соли, органические вещества и другие загрязнения.
3. Накопление воды. Очищенная вода накапливается в водохранилищах или специальных баках для последующего использования.
4. Распределение воды. Вода поступает в систему подачи, которая состоит из трубопроводов различного диаметра. Она распределяется по домам, предприятиям и другим объектам потребления.
5. Контроль качества воды. В течение всего цикла водоснабжения проводится контроль качества воды с помощью лабораторных анализов и мониторинга, чтобы обеспечить безопасность потребителей.

Системы водоснабжения делятся на два основных типа:

• Централизованные системы водоснабжения. В таких системах вода поступает от одного или нескольких источников и распределяется по всей территории с помощью сети водопроводных труб.
• Децентрализованные системы водоснабжения. В этом случае вода поступает от источника непосредственно к потребителю, без использования общей сети водопроводных труб. К таким системам относятся скважины на частных участках или специальные системы водоснабжения для отдельных зданий или предприятий.

Принципы работы системы водоснабжения основаны на надежной подаче качественной воды потребителям, обеспечении стабильного давления в системе, предотвращении утечек и контроле за качеством воды. Для этого используются современные технологии очистки, автоматические системы управления и мониторинга, а также проводится постоянная техническая эксплуатация системы.

Заключение

Внутренние системы водоснабжения и водоотведения являются важной частью инфраструктуры зданий и сооружений. Они обеспечивают поступление чистой питьевой воды в помещения и эффективное удаление сточных вод

Компоненты этих систем включают в себя трубопроводы, краны, сантехнические приборы и другие элементы. Работа систем основана на принципах гравитационного потока и использования насосов. Важно соблюдать требования к проектированию и эксплуатации систем, чтобы обеспечить их надежность и безопасность. Внутренние системы водоснабжения и водоотведения имеют свои преимущества и недостатки, их техническое обслуживание и ремонт также требуют внимания. Современные тенденции в развитии этих систем направлены на повышение эффективности и экологической устойчивости.
