Подключение импульсного реле для управления освещением

Устройство и принцип действия

В общем смысле слова реле – это электротехнический механизм, который замыкает или разрывает электрическую цепь, исходя из определенных электрических или иных параметров, которые на него воздействуют.

Его не коммутационная конструкция была изобретена еще в 1831 году Дж. Генри. А через два года стали применять для обеспечения функционирования телеграфа С. Морзе.

Можно выделить две основные группы: электромеханические и электронные. В первом типе устройства работу осуществляет механизм, а во втором за все отвечает печатная плата с микроконтроллером. Его работу удобно рассмотреть на примере электромеханического реле, которое является импульсным.

При выборе режима работы реле необходимо руководствоваться частотой включений, родом и величиной тока, характером испытываемых нагрузок

Конструктивно его можно представить следующим образом:

1. Катушка – это медный провод, намотанный на основание из немагнитного материала. Он может быть в тканевой изоляции или покрывается лаком, не пропускающим электричество.
2. Сердечник, содержащий железо и приходящий в действие при прохождении электрического тока через витки катушки.
3. Подвижный якорь – это пластина, которая крепится к якорю и оказывает воздействие на замыкающие контакты.
4. Контактная система – непосредственно переключатель состояния цепи.

В основе работы реле лежит явление электромагнитной силы. Она появляется в ферромагнитном сердечнике катушки, когда через нее пускается ток. Катушка в этом случае является втягивающим устройством.

Сердечник в ней связан с подвижным якорем, который и приводит в действие силовые контакты, осуществляя коммутацию. Они могут быть нормально открытого/нормально закрытого типа. Иногда блок контактов может содержать одновременно разомкнутые и замкнутые виды соединения.

При включении цепи механизм фиксирует это положение, которое меняется при повторной подаче импульса и снова фиксируется до следующего изменения

К катушке дополнительно может подключаться резистор, увеличивающий точность срабатывания, а также полупроводниковый диод, ограничивающий перенапряжение на обмотке. Кроме этого, в конструкции может присутствовать конденсатор, установленный параллельно контактам, для уменьшения искрения.

Более понятно работу устройства можно представить, разбив его на несколько блоков:

• исполняющий – это контактная группа, которая замыкает/размыкает электрическую цепь;
• промежуточный – катушка, сердечник и подвижный якорь задействуют исполняющий блок;
• управляющий – в этом реле преобразует электрический сигнал в магнитное поле.

Так как для переключения положения контактов необходим однократный электрический импульс, то можно сделать вывод о том, что эти приборы потребляют напряжение только в момент переключения. Это значительно экономит электроэнергию, в отличие от обычных проходных выключателей.

Второй разновидностью импульсного реле является электронный тип. За работу в нем отвечает микроконтроллер. Промежуточным блоком здесь служит катушка или полупроводниковый ключ. Использование в схеме таких элементов, как программируемые логические контроллеры, позволяет дополнить реле, например, таймером.

В устройстве этого вида нет механических подвижных элементов. Работу осуществляет датчик, распознающий сигнал управления и твердотельная электроника, которая коммутирует цепь

С какой целью применяются импульсные прерыватели электрической цепи

Особенность данных устройств – их можно фиксировать в конкретном положении, после того как на его контакты поступает электрический импульс. Данная двухпозиционная стабильность электронного прибора удобна в организации управления многими механизмами. В бытовых условиях часто реле используют в схемах включения светильников.

Главным достоинством импульсного прибора является его способность «запоминания» последней позиции контактов. Это обеспечивается даже тогда, когда полностью обесточивается электрическая сеть. Другое значимое преимущество импульсного устройства заключается в том, что для его запуска подходит низкое напряжение. За счет этого выключатель можно устанавливать во влажном помещении, например:

• подвале;
• туалете;
• ванной комнате.

Таким образом, удается достичь более высокой степени безопасности в работе электрических систем относительно простых выключателей.

Подключение электроэнергии

• Подключение 220 вольт к дому
• Подключение 380 вольт к дому
• Провести электричество в дом
• Трубостойка под ключ
• Подключение электричества к дому
• Трехфазный ввод электричества в дом
• Подключение электричества на даче
• Ввод электричества в дом
• Ввод электричества в квартиру
• Воздушный ввод электричества в дом
• Установка трубостойки для ввода электричества
• Выполнение техусловий МОЭСК
• Подземный ввод электричества
• Вынос электросчетчика на столб
• Замена электрического ввода
• Установка трансформатора в СНТ
• Строительство ВЛ электропередач
• Электричество в доме
• Электрический столб на участке
• Установка солнечных батарей
• Аренда автовышки

Разновидности

Широкий выбор импульсных реле обеспечивает достаточно большой ассортимент, отличающийся как ценовой политикой, так и предоставляемым функционалом. По принципу действия все модели можно разделить на электромеханические и электронные (рисунок 4).

Рисунок 4. Электронное и электромеханическое реле

Первый вариант предусматривает механическое перемещение элементов импульсного устройства за счет электромагнитного взаимодействия между катушкой и сердечником. Вторая разновидность управляется за счет полупроводниковых элементов и ключей без механически размыкаемых контактов и подвижных частей.

Помимо этого импульсные реле могут отличаться по:

• Номинальной нагрузке – указывает допустимый ампераж, который можно подключать к силовым контактам;
• Количеству полюсов – может иметь различное число входов и выходов для реализации определенных задач;

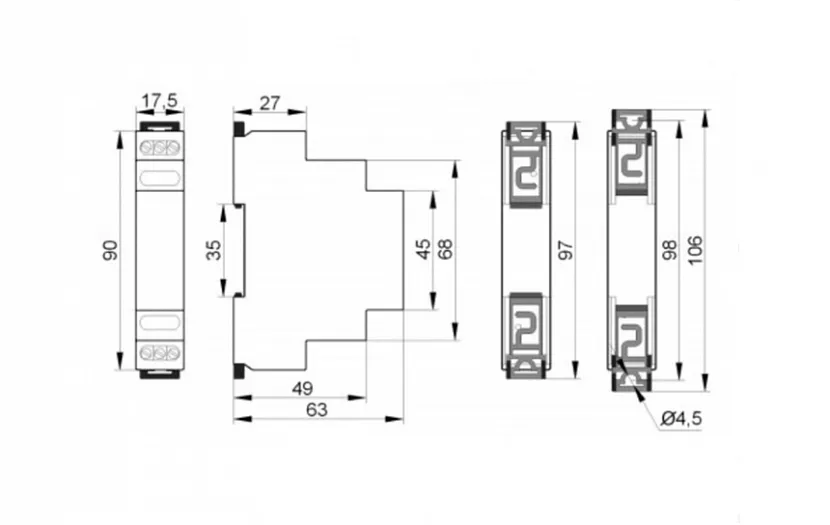

• Способу установки – могут монтироваться на DIN рейку в соответствии с р.1 ГОСТ Р МЭК 60715-2003, кронштейн или другой вариант размещения;
• Назначению – наиболее популярны импульсные реле для контроля освещения, цепей защиты и сигнализации.

Также бистабильные устройства отличаются габаритными размерами, материалами корпуса, наличием или отсутствием сигнальных ламп.

Характеристики реле и их преимущества

В каждом конкретном случае технические характеристики таких устройств будут различаться, в зависимости от их типа и назначения. К основным параметрам относят следующее:

• Количество поддерживаемых выключателей.
• Длительность импульса управления.
• Номинальный ток в силовой цепи.
• Ток срабатывания катушки.
• Номинальное управляющее напряжение.
• Количество и состояние контактов.

Выбор переключателей выполняют исходя из их характеристик, а также общей схемы исполнения устройства и прибора. Можно подобрать как простейшие модели, рассчитанные на управляющий ток в 12 Вольт, так и мощные установки, которые работают с высоким напряжением, оснащенные микроконтроллерами и обеспечивающими максимальную точность работы.

К преимуществам реле относят:

• Простота конструкции.
• Универсальность использования.
• Доступная стоимость.
• Надежность.
• Легкость подключения.

К недостаткам можно отнести разве что их подверженность наводке от силовых цепей и радиоволн. Поэтому такие переключатели следует использовать в приборах и цепях, которые защищены от внешнего воздействия. Если же требуется применять реле в условиях радиоволн и постоянных наводок, то рекомендуется применять механический тип устройства, который отличается повышенной устойчивостью и стабильностью работы.

Всё, что останется сделать, это лишь правильно подобрать модель переключателей, которая будет полностью соответствовать схеме прибора. Только в этом случае можно гарантировать беспроблемность эксплуатации оборудования и систем управления, а техника будет функционировать правильно, без перегрузки и коротких замыканий.

Вопросы и практические советы

Имеет ли значение, какой терминал (A1) или (A2) будет подключать провод фазы управления?

Не имеет значения. Для катушки реле разница в потенциале важна на уровне 220 В, если один провод (который нейтраль) прикрутить к одному терминалу, а фазовый провод (на котором есть потенциал) к другому — между ними будет нормальное напряжение и реле заработает.

Может ли отличаться напряжение на клеммах управления (A1, A2) и на контактных клеммах (1, 2)?

Да. Каждое реле предназначено для определенного управляющего напряжения. В нашем случае это 220 В ( A1, A2 ). Контакт, соединяющий клеммы ( 1, 2 ), является так называемым беспотенциальным. Любой потенциальный уровень задается на терминале ( 1 ), он будет передан на терминал ( 2 ), когда контакт закроется. Благодаря этому мы можем, например, управлять цепью питания 12 В с кнопками, которые передают управляющий сигнал 220 В.

Каждое бистабильное реле подключается так же?

Да, но всегда проверяйте схему подключения и руководство по эксплуатации, прежде чем приступать к сборке. Не каждый производитель использует ту же методологию, количество соединений и стандарт описания. Однако обозначение терминалов ( A1 ) и ( A2 ) популярно практически для всех реле.

В общем управление светом с помощью бистабильного реле, безусловно, стоит рассмотреть. С точки зрения управления из большего числа мест, это более простое решение, чем классическое (клавишными переключателями). К тому же оно имеет большие возможности по беспроводному контролю.

Какие дополнительные аксессуары необходимо приобрести для подключения импульсного реле

Для монтажа схемы потребуются:

• кнопочные выключатели в количестве, соответствующем числу мест управления;
• силовой провод или кабель, выдерживающий основную нагрузку от светильников;
• слаботочная проводка, обеспечивающая параллельное подключение всех кнопок с импульсными реле
• обычный инструмент электрика.

Кнопочные выключатели

Подойдут любые модели, работающие без фиксации нажатого положения с самовозвратом за счет усилия встроенной пружины. Это могут быть:

• сделанные на заказ уникальные изделия с оригинальным дизайном и одной, двумя, тремя клавишами в общем корпусе;
• переделанные выключатели освещения;
• кнопки дверного замка, даже снабженные индикатором подсветки;
• другие аналогичные устройства.

Подобные кнопочные изделия можно удачно вписать в красивый интерьер квартиры.

Функция самовозврата кнопки в отключенное положение встроенной пружиной важна: отдельные производители указывают в описаниях, что время подачи напряжения на катушку не должно превышать одну минуты — иначе может сгореть ее изоляция.

Не располагайте эти кнопки там, где они могут случайно прижаться случайным посторонним предметом (спинка стула, ваза или книга на столе). Да и детям надо объяснить, что долго играться со светом не стоит.

С точки зрения электрика для надежности схемы нас интересует то, что при нажатии на кнопку ее контакт должен замкнуться, а после отпускания надежно вернуться в разомкнутое положение.

Силовой провод для освещения

Для обеспечения условий безопасности и надежности длительной эксплуатации важно правильно рассчитать его характеристики по мощности нагрузки. Облегчить этот процесс призван наш онлайн калькулятор. Слаботочная проводка

Слаботочная проводка

В принципе подойдет любой провод или кабель, но ввиду кратковременного действия очень маленькой нагрузки имеет смысл сэкономить на его стоимости и габаритах, положить обычную медную телефонную «лапшу» или витую пару с определенным количеством жил.

Также можно использовать любой тонкий медный проводник

Основное внимание при его выборе следует уделить всего двум вопросам:

1. состоянию электрической изоляции;
2. механической прочности жил, способных выдерживать нагрузки при монтаже и эксплуатации.

Достоинства и недостатки

Основные типы реле обладают множеством достоинств над полупроводниковыми ключами, такими как:

• относительно низкая стоимость (благодаря недорогим составляющим);
• присутствует мощная изоляция между катушкой и контактной группой;
• не подвержены вредному влиянию перенапряжения, помехам молний, коммутации мощных электрических установок;
• есть управление линиями с нагрузкой до 0,4 кВ (при малом объеме устройства).

Недостатки импульсного реле:

• износ, а также проблемы коммутации индуктивных нагрузок и высоких напряжений (если ток постоянный);
• при включении и выключении цепи происходят радиопомехи, поэтому требуется экранирование;
• относительно долгий период времени срабатывания.

Серьезным минусом можно считать непрерывный износ при коммутации (деформация пружин, окисление контактов, например).

Однако стоит уточнить, что при использовании именно электронных реле, есть такие плюсы как: безопасность, хорошая скорость подключения, доступность на рынке, бесшумная работа, расширенный функционал. А среди минусов: перегрев при коммутации больших токов, нарушение работы при сбоях в электросети, сопротивление в закрытом положении и др.

Тем не менее, электронные реле развиваются достаточно стабильно и быстро. Они популярны благодаря своему функционалу, который можно относительно легко расширить.

Какие недостатки есть у импульсных реле? Некоторые модели отдельных производителей чувствительны к перепадам напряжения.

Еще многих раздражает постоянное клацанье и щелчки при работе реле. Особенно этим грешат эл.механические разновидности. Они состоят из рычажной и контактной системы, катушки, плюс пружины.

Отличить их можно по рычагу с лицевой стороны. С его помощью реле вручную переводится из одного положения в другое.

В электронные встроена плата с микроконтроллером. В них клацать особо нечему, и они менее шумны.

Чтобы было меньше проблем, выбирайте реле от известных и давно зарекомендовавших себя брендов. Таких как — ABB (E-290), Schneider Electric (Acti 9iTL), F{amp}amp;F (Biss) или отечественный Меандр (РИО-1 и РИО-2).

У ABB очень большой выбор по добавлению к основной модели E290 всяких накладок и дополнительных «плюшек».

Для этого данную релюшку нужно перевести в режим №2 и к каждому из входов Y, Y1 и Y2 подключить свой выключатель света (всего 3шт).

В итоге вы получите режим работы перекрестных выключателей на основе обычных одноклавишников. При нажатии любого из них (вкл или выкл), будет изменяться выход и переключаться контакты на самом реле, зажигая или гася лампочку.

Принцип работы

Принцип действия импульсного реле заключается в перемещении контактной группы под воздействием электромагнитного поля катушки, втягивающей сердечник. При этом управление устройством осуществляется через кнопочные каналы. Одно нажатие кнопки подает кратковременный импульс на управляющий вывод, и контакты переходят в устойчивое состояние – подача или отключение напряжения, поэтому его еще называют бистабильным (два устойчивых состояния). В отличии от того же контактора, такое реле управляется одним импульсом, подаваемым за счет кнопки или выключателя с самовозвратом в исходное состояние, отсюда и происходит название импульсное реле.

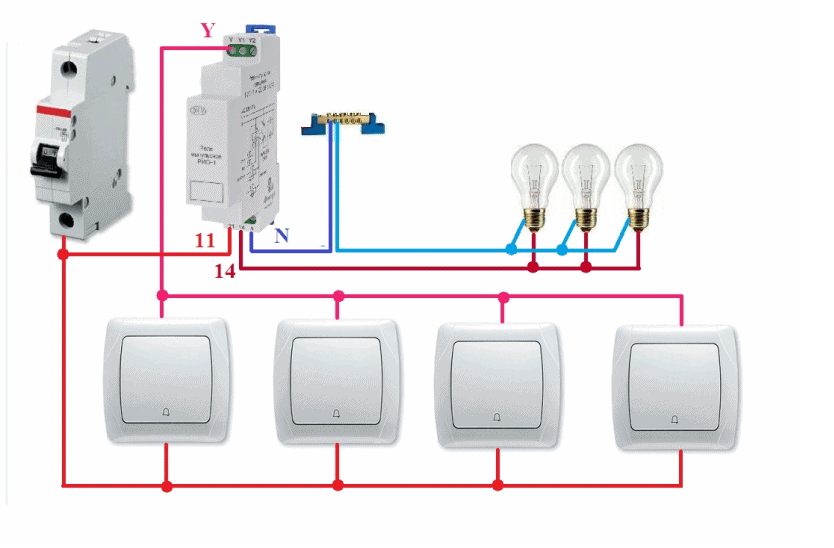

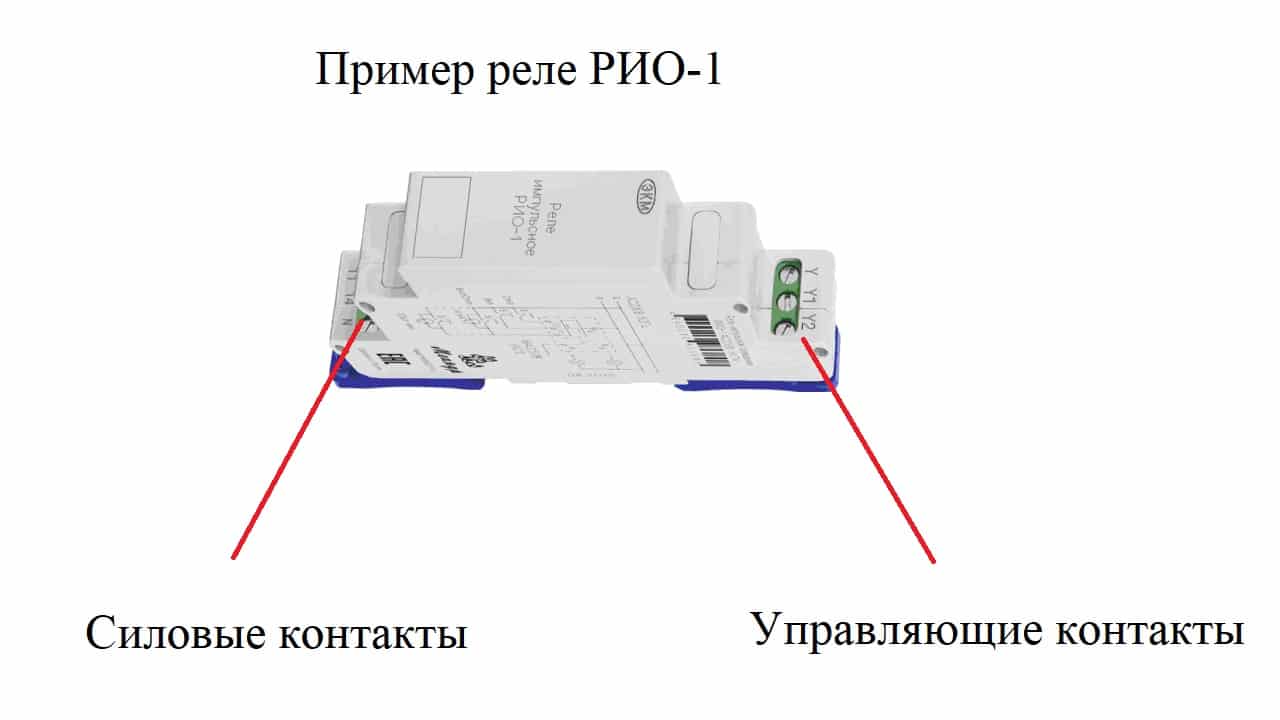

Для примера рассмотрим работу конкретной модели устройства – РИО-1 (см. рисунок 2):

Рис. 2. Принцип работы реле РИО-1

В данном устройстве присутствуют две группы контактов – силовые и управленческие. Силовые контакты представлены клеммами 11, 14 и N, управленческие зажимами Y, Y1, Y2, следует отметить, что в других модификациях импульсных реле маркировка и число контактов будут отличаться. Рассмотрим назначение каждого из вводов по порядку:

• 11 – предназначен для подачи на него питания от электрической сети;
• 14 – используется для выдачи фазы с импульсного реле на подключаемую нагрузку;
• N – клемма подключения нулевого провода от общей шины;
• Y – универсальный вход, при подаче управляющего импульса на который, реле переходит в противоположное состояние – из включенного в выключенное и обратно;
• Y1 – предназначен исключительно для перевода импульсного устройства во включенное состояние, то есть, если контакты уже замкнуты, реле останется в таком же положении, обладает приоритетом перед вводом Y;
• Y2 – переводит импульсный прибор в отключенное состояние, имеет приоритет перед двумя другими выводами.

Отличительной особенностью РИО-1 является разрыв силовой цепи только при переходе синусоиды переменного напряжения через ноль, что существенно повышает срок службы контактной группы. Но при этом время срабатывания отличается на 0,3 с, что необходимо учитывать для проектирования точных электронных схем. Функционирование импульсного реле через подачу сигналов на каждый ввод хорошо отображается на временной диаграмме устройства (смотрите рисунок 3):

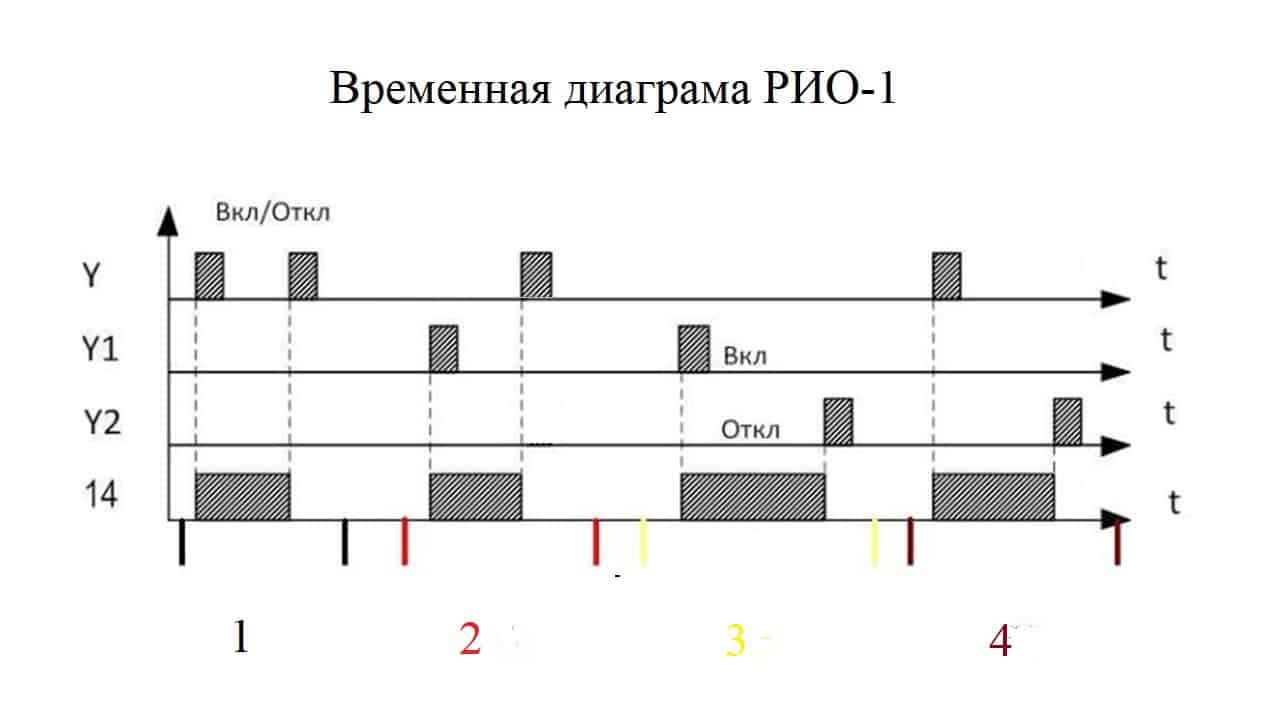

Рис. 3. Временная диаграмма РИО-1

Как видите на рисунке выше, способы включение и отключения импульсного устройства представлены четырьмя периодами взаимодействия:

1. При нажатии кнопки и подаче импульсного сигнала на вход Y с силового выхода будет сниматься рабочее напряжение вплоть до момента подачи второго сигнала на ввод Y. Это простейший вариант управления, к примеру, системой освещения.
2. В отключенном состоянии на ввод Y1 подается импульсное управление, в результате чего на выходе 14 возникает рабочий номинал 220В. При необходимости отключения того же освещения на месте достаточно подать сигнал на Y и питание прекратится.
3. Подачей импульсного сигнала на ввод Y1 происходит замыкание силовой цепи – с выхода 14 снимается потенциал. При подачи потенциала Y2 бистабильное реле отключится и силовая цепь разомкнется.
4. На этом периоде включение производится за счет подачи сигнала на ввод Y. А подачей импульсного сигнала на Y2 контакты коммутатора размыкаются.

Такая логика работы позволяет реализовывать ряд интересных решений, как в бытовых, так и производственных процессах. Что обеспечит приоритетность коммутации определенных объектов и электрооборудования, расположенного в них.

Как действует импульсное реле

На рынке представлено довольно много компаний, выпускающих подобный прибор, а моделей устройства просто огромное количество. Наиболее массово используемыми являются изделия компаний ABB, Legrand, IEK, Schneider, Finder, Меандр и других.

Однако, несмотря на различия, принцип действия и внутреннее устройство каждой из моделей одинаков. Суть действия сводится к следующему:

• кнопка или клавиша выключателя замыкают электрическую цепь, посылая короткий сигнал на катушку реле;
• реле срабатывает, переходя в состояние «включено» — происходит включение освещения;
• если повторно использовать кнопку или клавишу выключателя, на катушку снова поступает сигнал;
• реле снова срабатывает, на этот раз переходя в состояние «выключено» — происходит отключение света.

Как видно из алгоритма работы реле, его действие происходит циклически, то есть первый сигнал приводит к замыканию основной цепи, а следующий — к размыканию. И так по кругу. Благодаря этому схема может содержать любое количество кнопок и выключателей, позволяя управлять одним осветительным прибором из многих точек помещения.

Такая цикличность обеспечивается конструкцией самого реле, в котором положение переключателя блокируется после срабатывания катушки и остается неизменным до поступления следующего сигнала.

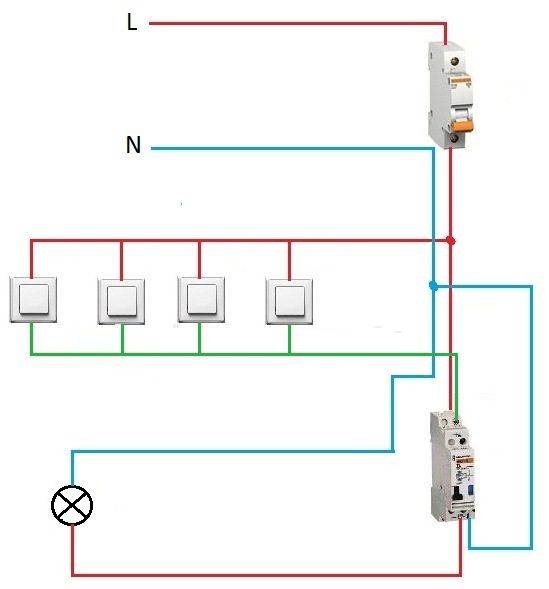

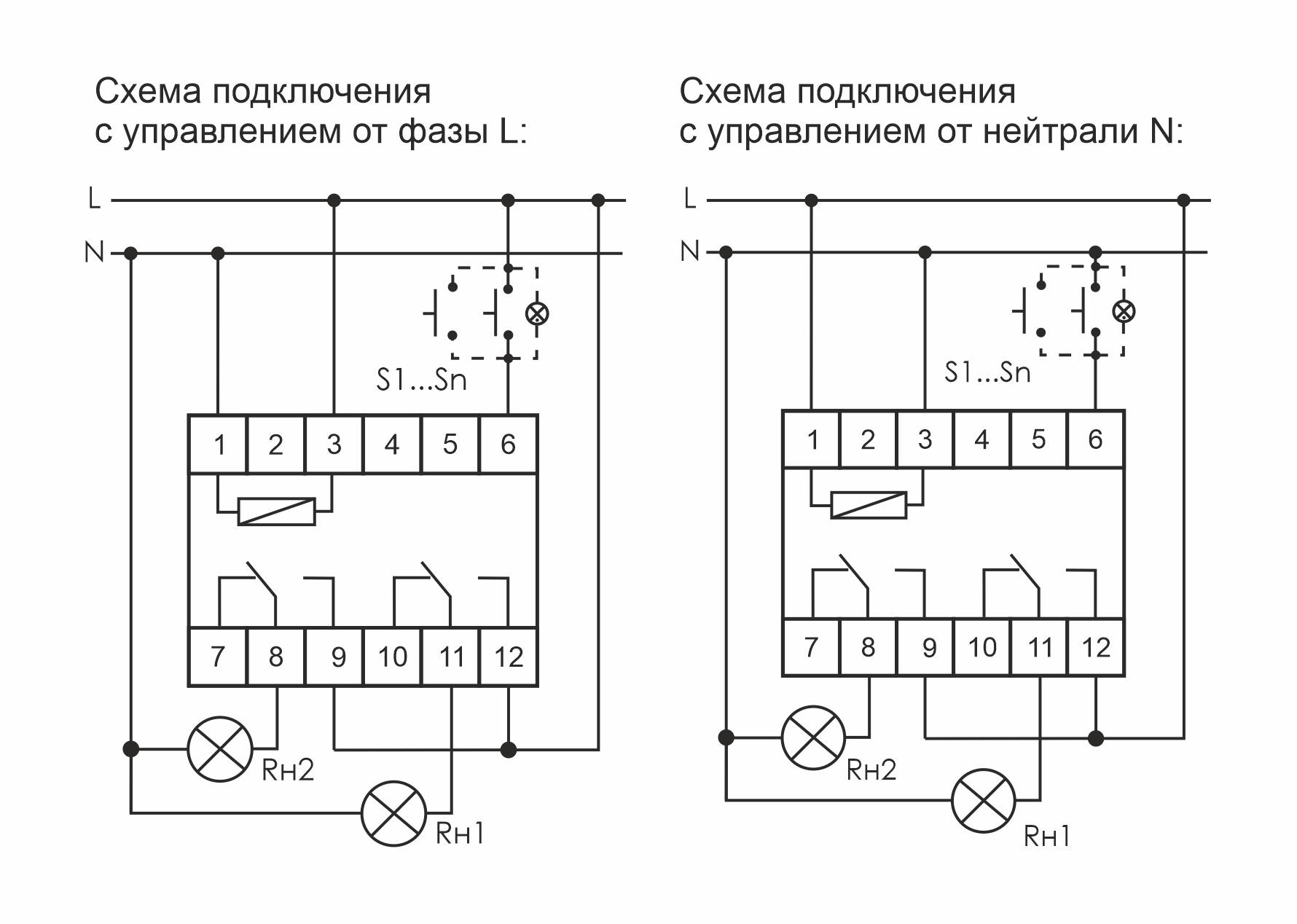

Как подключать импульсные реле для управления несколькими светильниками из разных мест: практические рекомендации

Разберем случай с тремя лампами освещения, хотя их общее количество может быть произвольным. Схема подключения импульсных реле просто увеличится от начальной на число светильников. Сколько ламп, столько и релюшек.

Общее количество кнопок-выключателей выбирается владельцем квартиры по местным условиям.

Главные принципы построения схемы:

1. Потенциал фазы после защитного автомата распределяется по всем кнопкам слаботочным проводом, а от них он направляется на обмотки бистабильных реле (контакт А1). Силовым же проводником он подводится к клемме 1 каждого выходного контакта, а с клеммы 2 подается на свой светильник.
2. Потенциал нуля жестко разводится по всем лампочкам проводом освещения, а слаботочкой может быть заведен на контакт А2 всех обмоток.
3. Каждый светильник работает от силового контакта своего бистабильного реле, которое управляется индивидуальными кнопками.

На первый взгляд здесь ничего сложного нет, но при создании цепочки принудительного отключения от одной кнопки существуют особенности:

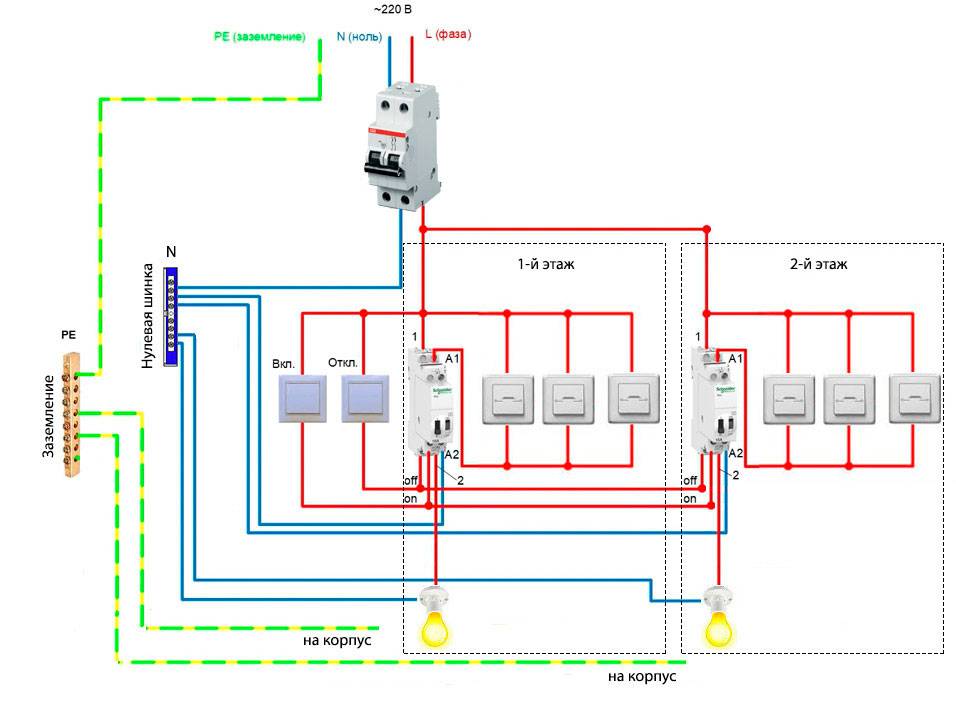

1. внутри квартиры с обычным однофазным питанием для централизованного отключения достаточно параллельными перемычками соединить все контакты OFF и вывести на общую кнопку у входа;
2. в частном доме с трехфазным питанием каждый потребитель может подключаться от разных фаз и собственного автомата. Способ объединения перемычками выводов OFF становится не приемлемым. Здесь следует применить обычное промежуточное реле. Его контакты станут управлять каждым модулем.

Другими словами, в отдельных случаях для централизованного управления потребителями может потребоваться дополнительное реле сброса.

Обозначил его KL и показал на схеме принцип включения обмотки с общей кнопкой от любой фазы, расположенной вблизи (например, L1) и монтажом промежуточных контактов (KL1.1, KL1.2…) в цепочках централизованного отключения всех задействованных светильников.

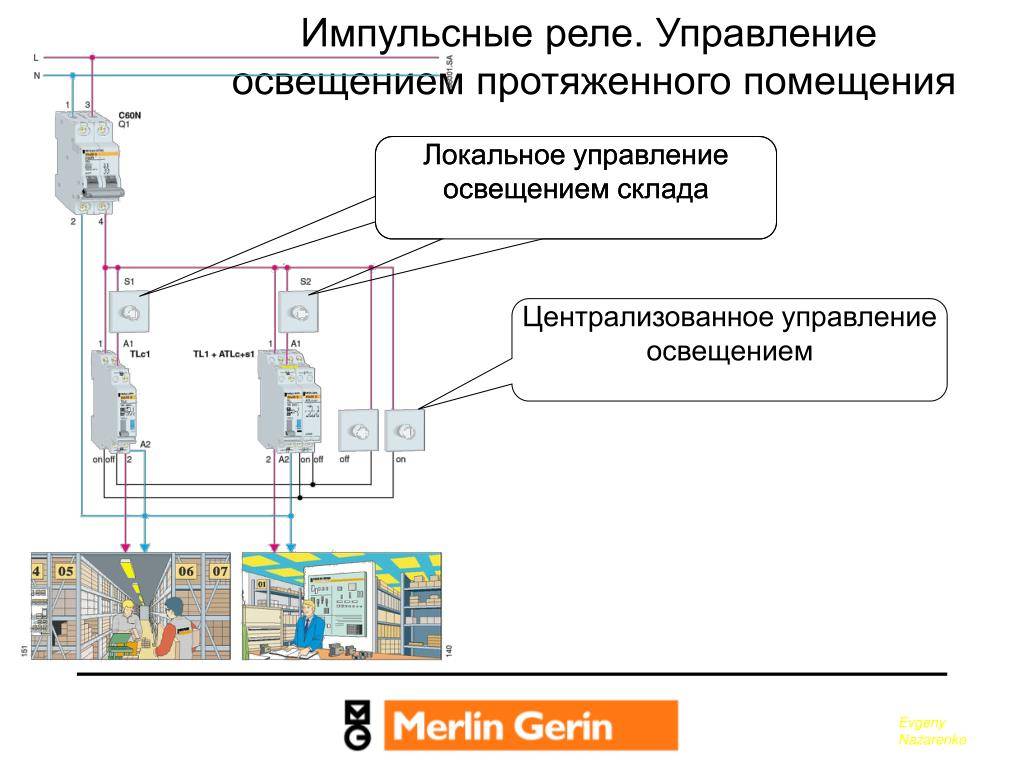

Этот же принцип приемлем для централизованного одновременного включения всех импульсных модулей от одной общей кнопки по контакту OFF. Дабы не загромождать картинку лишними линиями, его просто не показываю.

При таком подключении в квартирном щитке располагаются автоматические выключатели разных групп освещения и импульсные реле. От них придется делать довольно разветвленную разводку к многочисленным кнопкам управления, включая централизованные, и светильникам.

Оптимальным вариантом соединения слаботочных жил и силовых проводов становятся обычные клеммники под винт.

Особенности монтажа двухклавишных кнопок с подсветкой в подрозетниках

Подключение слаботочных цепей кнопочных выключателей выполняется последовательно от одного подрозетника к другому по мере удаления от квартирного щитка. При этом все соединения даже для двух кнопок удобно монтировать следующим образом:

• потенциал фазы, показанный на картинке ниже красным цветом, соединяется от каждых отрезков кабелей по верхним контактам всех клемм кнопок перемычками;
• жилы управления, идущие на общий контакт управления, соединяются шлейфом ниже на кнопках (для примера показал коричневым и зеленым цветом);
• остальные не используемые жилы кабеля в этом выключателе, включая РЕ-проводник, монтируем на миниатюрном двухконтактном Wago.

Этот способ позволяет удобно выполнить компактное подключение скрытой проводки даже в малом объеме подрозетника.

Одновременно здесь удобно перемонтировать назначение любой кнопки. Для этого достаточно отсоединить нижний не нужный провод с кнопки и подключить от другого светильника, а разорванную цепь соединить освободившемся Ваго.

Отличительные особенности различных моделей

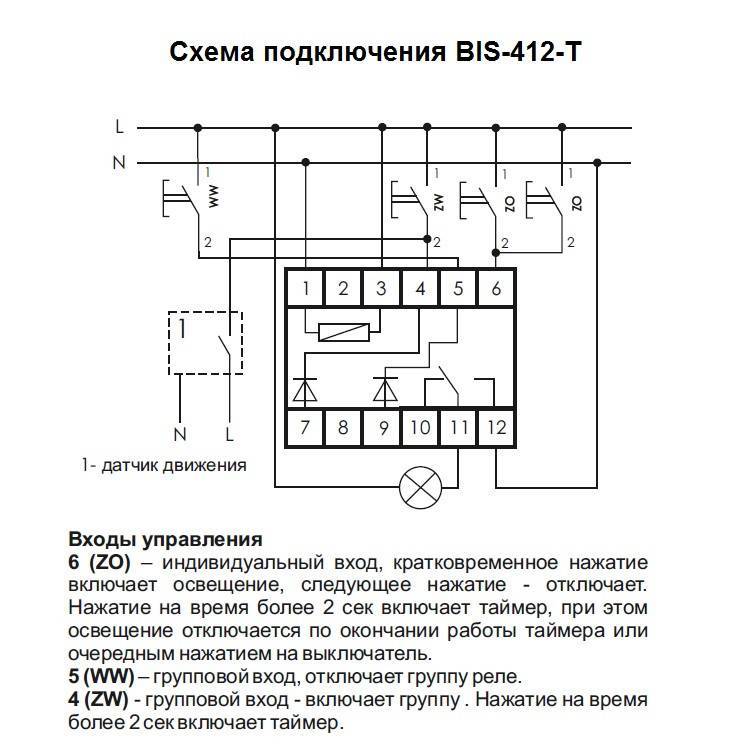

Отдельные производители выпускают импульсные модули в корпусах, предназначенных не только для управления одним светильником из разных точек, но и несколькими, как показано ниже на примере продукции от Шнайдер.

Компания ABB пошла иным путем. Она стала выпускать к своим модулям дополнительный блок централизованного управления, который позволяет выполнить те же функции. Его просто устанавливают на DIN рейку рядом с основным изделием.

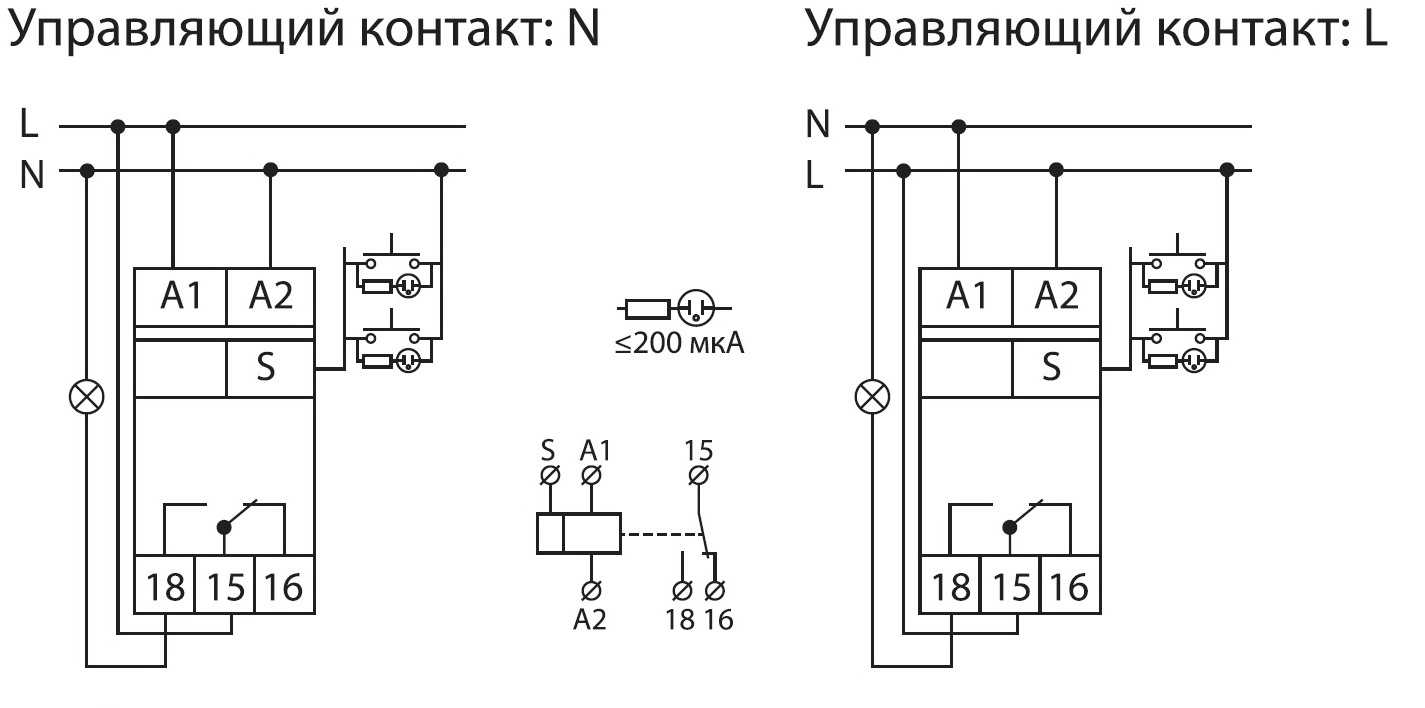

Схема подключения таких устройств приведена на корпусе и в сопроводительной документации. Уточняйте ее особенности у каждого производителя.

Компания Меандр производит модули РИО-2, приспособленные для работы в трех режимах:

1. обычного импульсного;
2. трех перекрестных переключателей;
3. автоматического таймера.

Они могут работать с местным и централизованным управлением. Показываю схему подключения производителя двух модулей с общими функциями.

Как видите, для каждого изделия может быть разработана своя заводская схема. Ее следует уточнить.

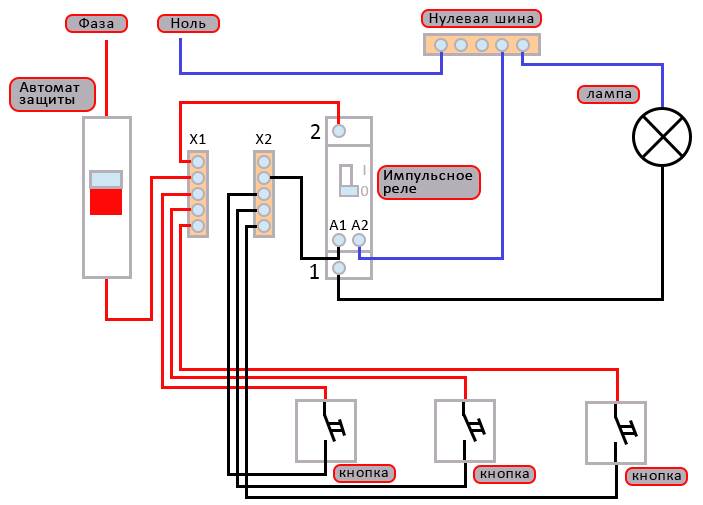

Практическое подключение реле

Перед началом работ обязательно отключаем напряжение в электро цепи и проверяем с помощью тестера наличие потенциала 220 В на проводах, с которыми будем работать.

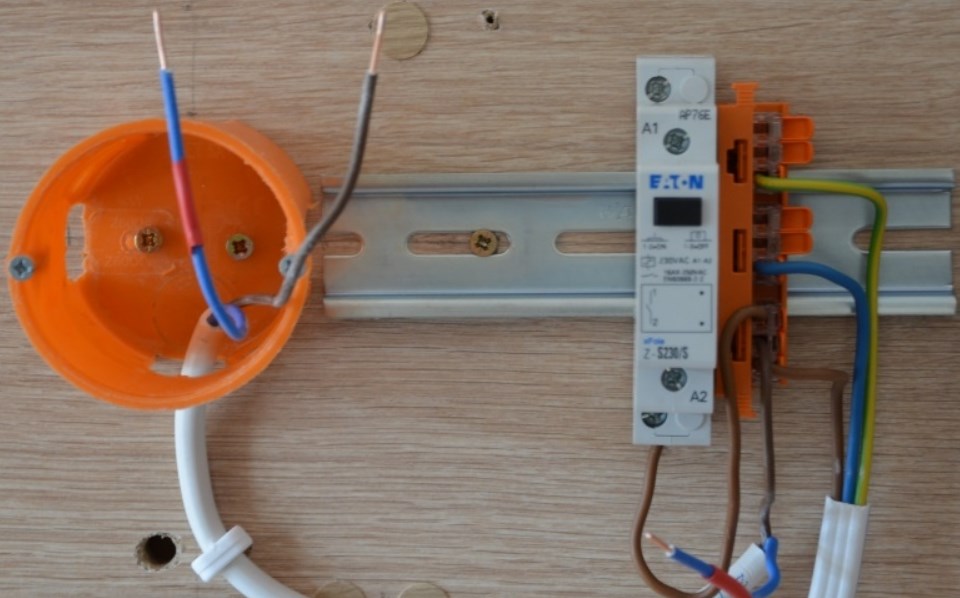

Подключите кабель питания ( 2 ) к разъему фазного провода.

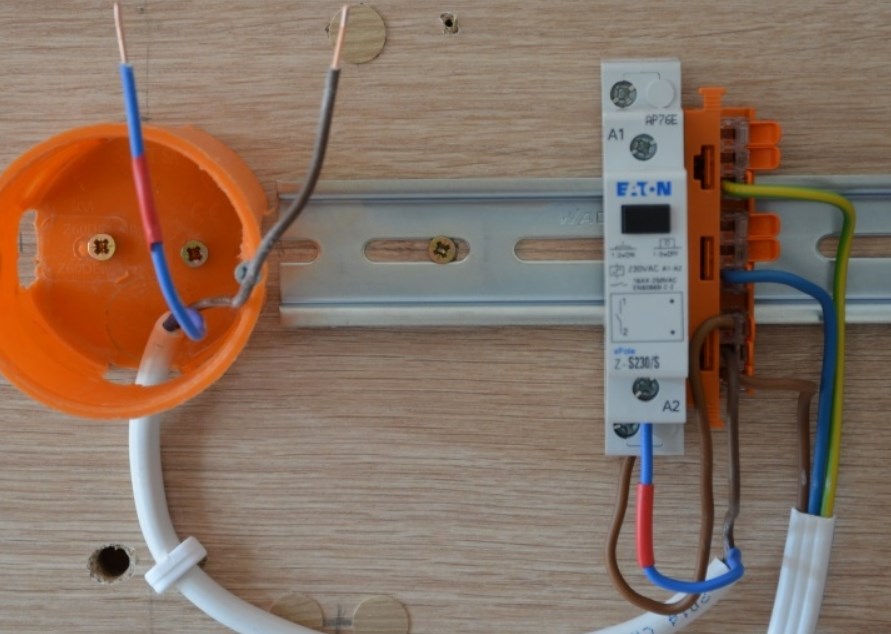

Между коробом и реле проведем двухпроводный кабель. Коричневый провод подключим к разъему, чтобы могли нажать внешнюю кнопку.

Второй провод — синий, на нем будет потенциал. Подключим его к управляющему контакту ( A2 ) реле.

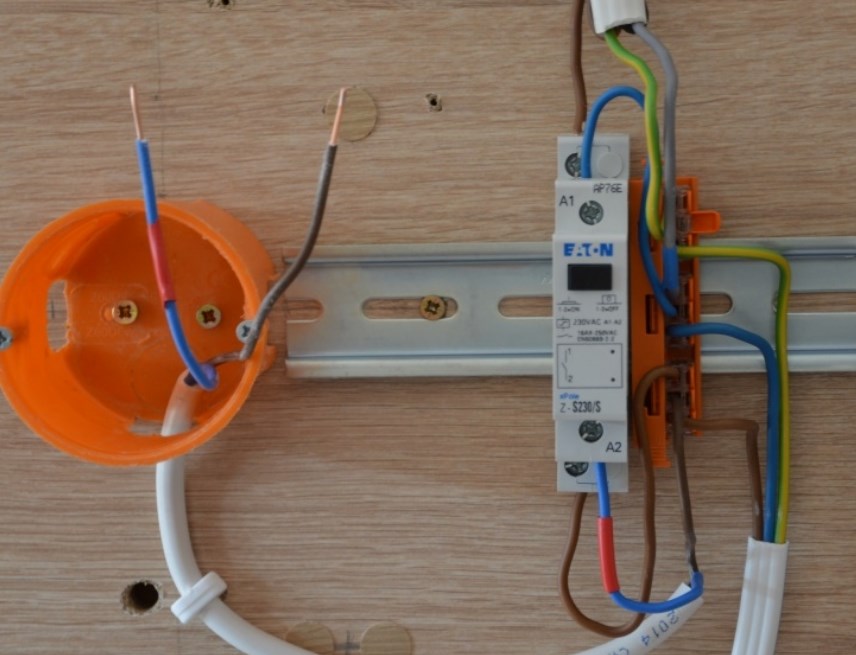

Следующий шаг — соединить зажим ( A1 ) с разъемом нейтрального провода, а также подключить провода к лампе. Проводники и защита нейтрали подключаются к соответствующим разъемам, а коричневый провод (фаза) к клемме ( 1 ) реле так, чтоб оно работало получая потенциал, подаваемый на зажим ( 2 ).

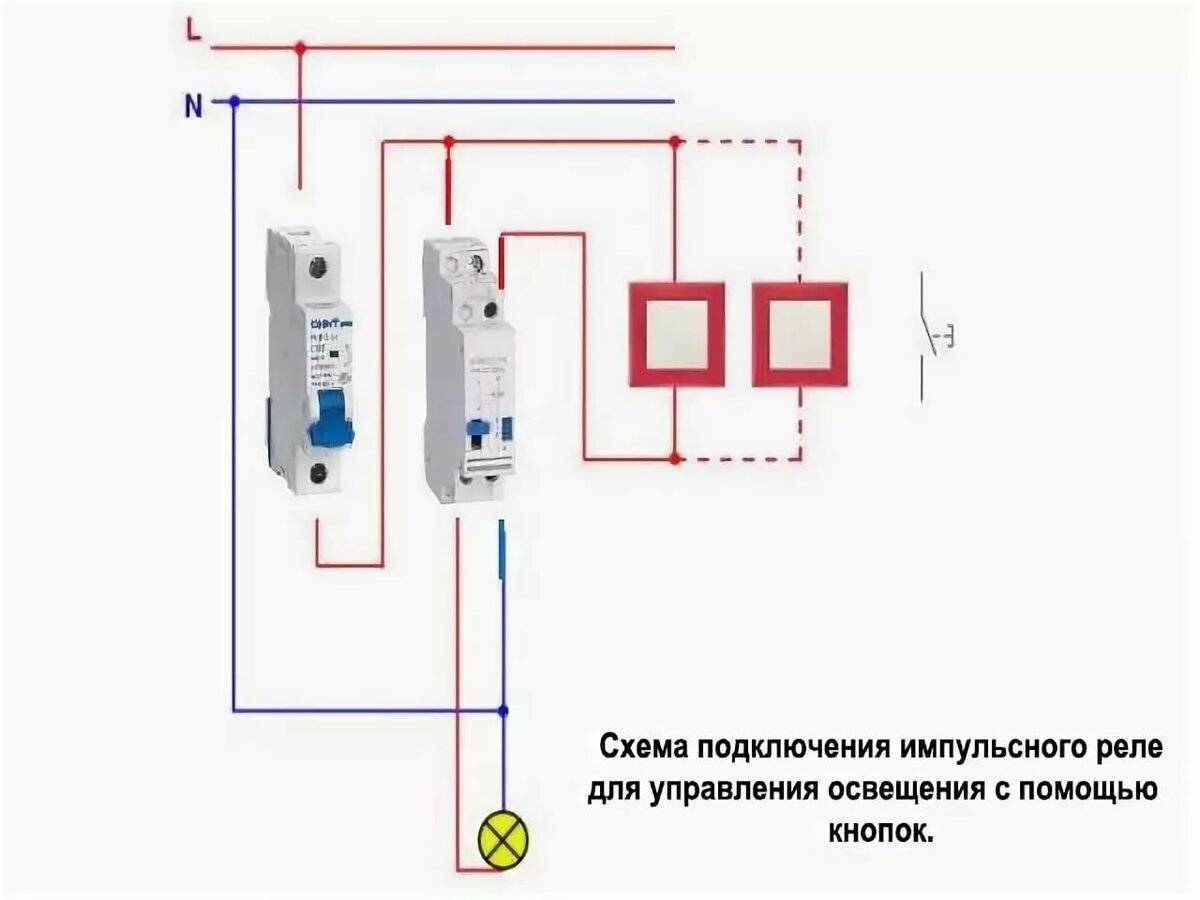

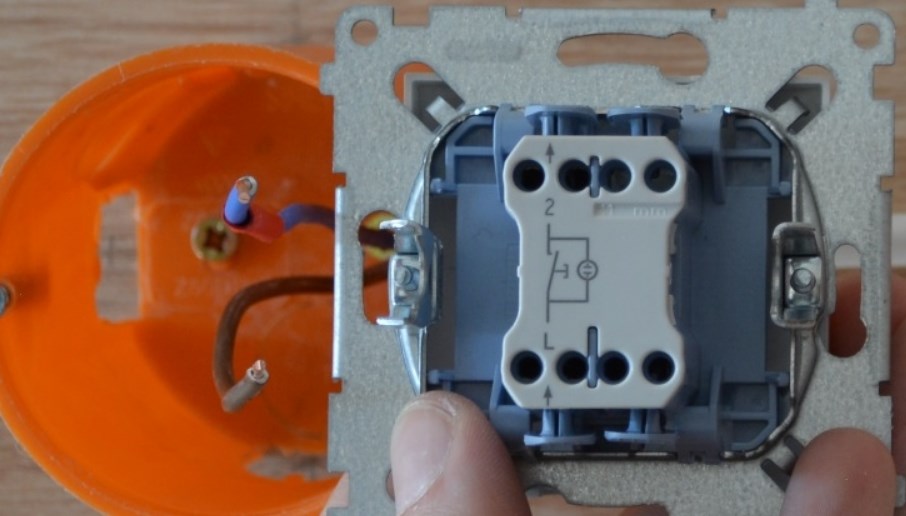

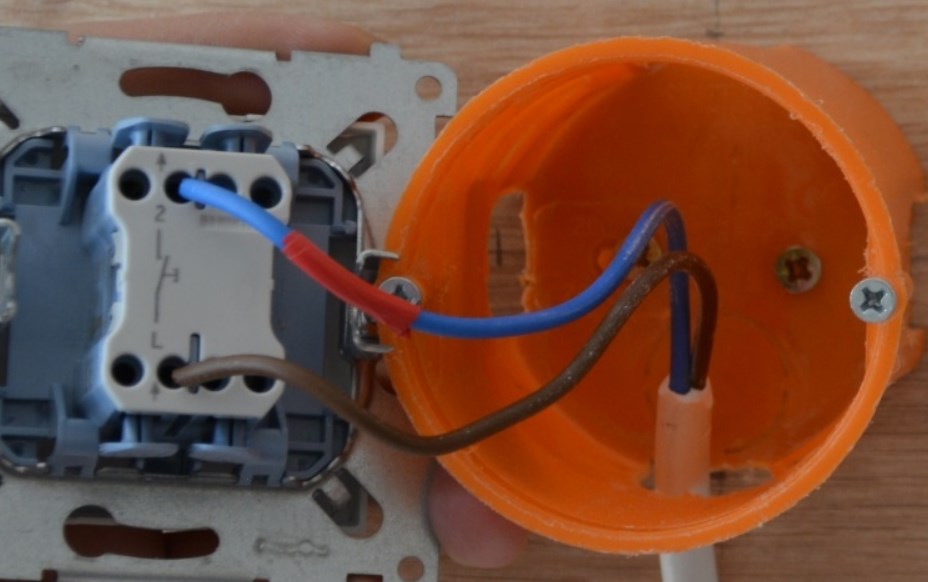

Соединение кнопки классическое. Подключите шнур питания к клемме ( L ) и к клемме ( 2 ) провода, с помощью которого передадим короткие импульсы управления реле.

Затем присоединяем к схеме еще одну кнопку. Для этого проведем двухпроводный кабель между двумя коробками.

Во второй можем установить кнопку звонка с подсветкой чтоб видеть изменения потенциала на ней. Метод подключения аналогичен. Соединяем провода по цвету также, как и в первой кнопке.

Всё готово — понажимайте и проверьте работу тестовой системы.

Система удаленного управления светом рио-1

Этим видом устройства пользуются для управления светильниками из 2-х и больше участков. В отличие от схемы, в которой присутствуют перекрестные или проходные выключатели, для работы РИО -1 выбираются приборы звонкового типа. Они не фиксирующиеся. Выключателей может быть установлено в цепи до 10 штук, подключаются параллельно друг к другу.

РИО-1 состоит из первых букв составляющих:

• Р — реле;
• И — импульсное;
• О — для освещения (управляет цепью);
• 1 — серия.

При подсоединении реле, применяемом для управления освещением, вся проводка ведется кабелями одинакового диаметра, поскольку через осветительные приборы идет ток нагрузки проходя по всей цепи выключателей. РИО-1 монтируется в электрощите на рейке DIN, иногда устанавливают просто на гладкий участок стены.

Схема подключения импульсного реле РИО-1:

11-14 — стандартно открытый контакт для замыкания цепи.

Силовые контактные элементы рассчитаны на ток до 16 А при коммутации только активной нагрузки. Такой величины для цепей освещения достаточно. Если не будет хватать, то устанавливается еще контактор.

• Y — вход «Вкл./Откл» импульсного реле;
• Y1 — вход «Вкл.»;
• Y2 — вход «Откл»;
• N — нулевой проводник.

Особенности схемы:

• Фаза с автомата красным проводом идет ко всем кнопочным элементам, а также на силовую клемму прибора (11).
• Фазный оранжевый кабель с приборов выключения света отходит на соединение (Y).
• На контакт (N) подсоединяется ноль с силовой шины (N).
• На элемент (14) приходит оранжевая фаза, которая затем уходит на осветительные приборы.

Ноль для источников освещения поступает с шинного контакта (N).

Как избежать ошибок на 3 уровнях при подключении ИР к электрощиту

Уровень 1: Выбор импульсного реле

Перед выбором импульсного реле, необходимо убедиться в его соответствии параметрам освещения и электрощита. Не спешите выбирать самое дешевое устройство, так как это может стоить вам неполадок в будущем.

Совет: обратите внимание на допустимую мощность и напряжение устройства, а также на количество каналов. Это может влиять на эффективность его работы и на вашу экономию

Уровень 2: Монтаж импульсного реле

Монтаж ИР должен осуществляться при выключенных проводах, чтобы избежать короткого замыкания и повреждения проводки

Важно также понимать, какие провода подходят к данному устройству и как они должны быть подключены

Совет: перед подключением ИР к электрощиту, изучите инструкцию к устройству и удостоверьтесь в правильности подключения проводов. Неправильно подключенное устройство может стать причиной пожара или порчи электроприборов.

Уровень 3: Тестирование импульсного реле

После окончательной установки ИР, необходимо проверить его работоспособность. Для этого, включите электропитание и проверьте, как реле реагирует на переключение освещения. В случае некорректной работы, отключите электропитание и повторите монтаж.

Совет: для надежности, проверьте работоспособность устройства несколько раз, возможно также провести его тестирование под нагрузкой.

Для чего применяют импульсные реле?

С помощью данных приборов легко организовать включение осветительных приборов из нескольких мест, например, подойдут для этих целей:

• длинные коридоры;
• лестницы многоэтажных зданий;
• подъезды домов.

Можно установить реле где угодно без ограничений по количеству. Соединяются выключатели света параллельно друг другу с помощью тонких 2-х жильных проводов. Вся схема подключается к входному контакту блока управления импульсного реле.

Благодаря внедрению данной системы больше нет необходимости:

• путаться в коммутационных схемах;
• заморачиваться с выключателями проходного типа;
• мучиться с подключением переключателей;
• прокладывать 3 – 4-х жильные кабели.

Не нужны действия, имевшие место в классической схеме управления осветительными приборами из нескольких мест.

Схемы подключения импульсных реле

Средства автоматики могут применяться как для управления освещением в отдельных помещениях, так и для всего здания (квартиры, офиса, прочее). Конечно, схемы подключения будут иметь отличия, но принцип действия всей системы сохранится – управление происходит от электрического импульса.

Разница будет заключаться в количестве осветительных групп (для каждой свое реле) и наличии общих для всех помещений кнопок включения и отключения.

Простейшая схема для одиночных помещений

Самым простым способом подключения импульсного реле является приведенная ниже схема:

Примерная схема подключения импульсного реле с управлением через три кнопки

В данном варианте управление производится через фазный провод L. Но если кнопки подключить к нулевому проводнику N, а клемму устройства А1 замкнуть на фазу, схема сохранит свою работоспособность.

Данная схема идеально подходит для отдельных комнат или кабинетов, не имеющих нужды в централизованном управлении. Количество кнопочных выключателей не влияет на результат, монтаж усложняется только на прокладку проводов для их подключения.

Схема, предусматривающая общее управление

Данный способ подключения позволяет осуществлять контроль над работой нескольких импульсных реле из одного места. То есть можно одной кнопкой активировать несколько групп освещения и точно так, другой кнопкой отключить их все сразу.

Схема подключения нескольких импульсных реле с централизованным управлением

Клавишей «Вкл» напряжение с фазного провода подается на клеммы Y1 всех импульсных реле, производя замыкание силовых контактов 11-14. Далее управление каждой группой происходит посредством местных кнопок. Для общего отключения осветительной сети, нужно нажать клавишу «Откл», которая передаст электрический импульс на клеммы Y2.

Важно знать, что повторная подача сигнала на клеммы Y1 и Y2 не даст обратного эффекта и кнопкой «Вкл» невозможно произвести отключение схемы, как нельзя ее включить клавишей «Откл». Обычно элементы централизованного управления устанавливают возле входной двери, чтобы иметь возможность одним движением включить/выключить свет на всем объекте. Обычно элементы централизованного управления устанавливают возле входной двери, чтобы иметь возможность одним движением включить/выключить свет на всем объекте

Обычно элементы централизованного управления устанавливают возле входной двери, чтобы иметь возможность одним движением включить/выключить свет на всем объекте.

Схема подключения электронного импульсного реле

Данная схема мало отличается от подключения электромеханических моделей. Размер изделия позволяет поместить его не только в электрощит, но и в распределительную коробку непосредственно в обслуживаемом помещении. Это обеспечит дополнительную экономию на прокладывании электропроводки.

Схема подключения светильника через электронное импульсное реле

Подобная схема подключения в обязательном порядке прилагается в описании изделия, либо непосредственно на его корпусе. Это хорошо видно на приведенном ниже фото:

Изображение электрической схемы на корпусе электронного реле

Согласно данному руководству синий и черный проводники идут на подключение светильника, а красный и коричневый – на кнопки управления.
