Как подключить сенсорный выключатель к светодиодной ленте

Подключение и монтаж

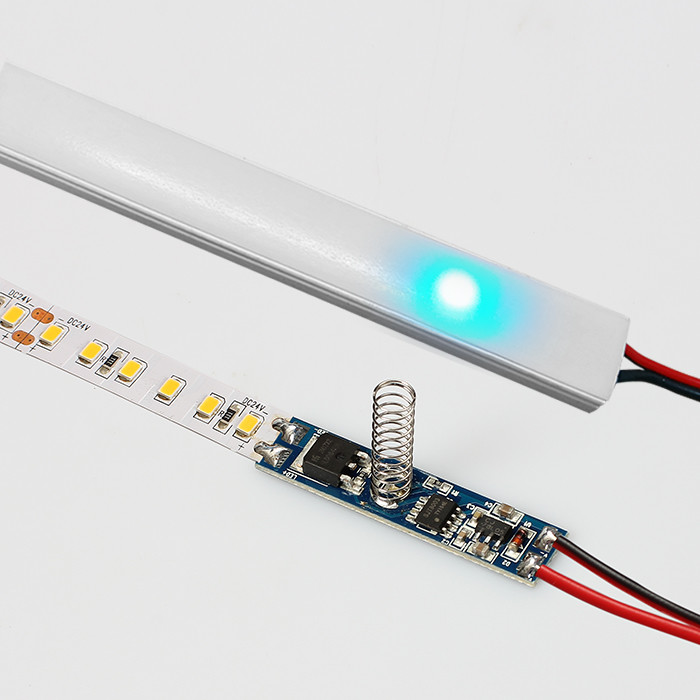

Как они подключаются? Давайте рассмотрим на примере уже почти готовой подсветки. Допустим, у вас есть алюминиевый профиль, с проложенной Led лентой внутри.

Для начала
отщелкиваете заглушку и рассеиватель.

Чтобы добраться до проводов, срезаете термоусадку. Готовые комплекты Led подсветки, как раз таки идут уже с припаянными проводами и выведенным коннектором.

Так как
модуль выключателя занимает определенное место, один сегмент ленты придется
отрезать.

Далее переходим к паяльным работам.

Выбираете паяльник малой мощности (до 40Вт) и выпаиваете провода.

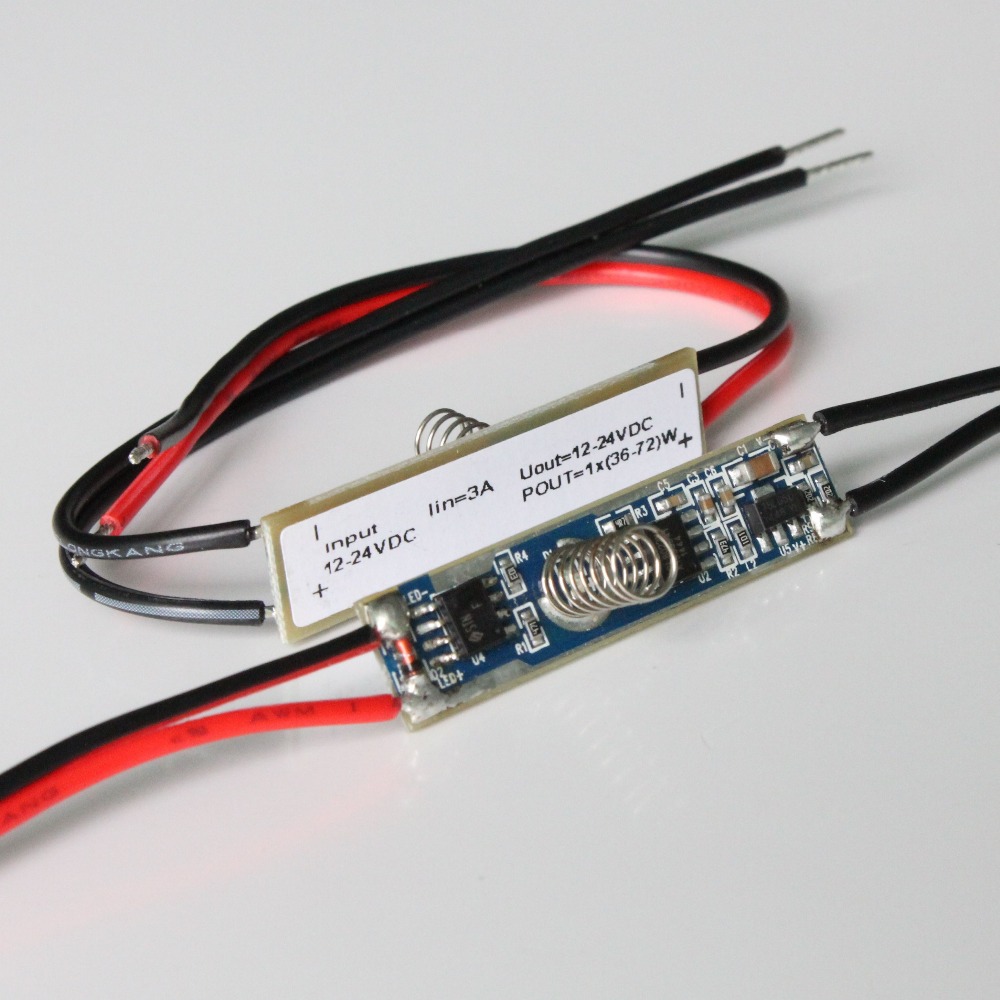

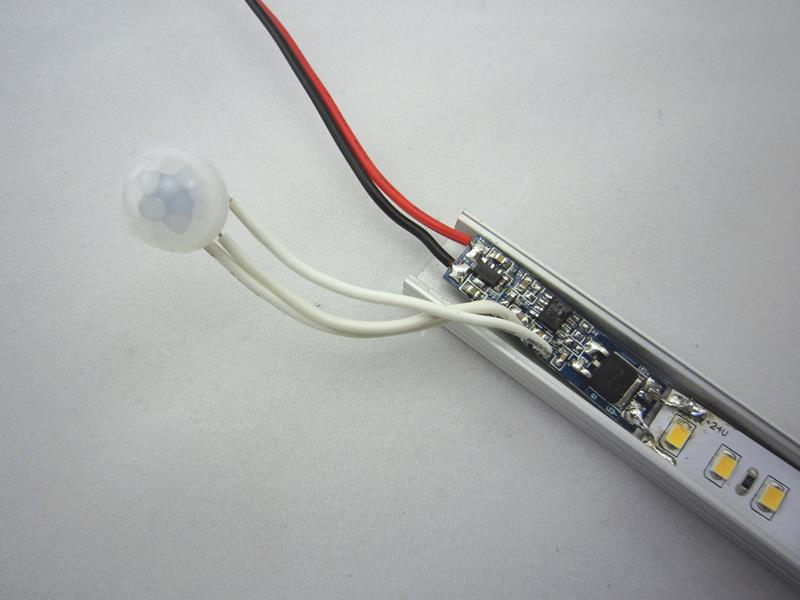

Теперь нужно правильно расположить модуль. Какие провода, куда должны подключаться?

На задней стороне ищите соответствующие подсказки и надписи. Например:

GND (-) и VCC (+) – это основное питание с блока

Led (-) и led (+) – выход на нагрузку

Если никаких
надписей нет или они стерлись, то ориентируйтесь следующим образом. На дальние
контакты от кнопки подается питание 12-24В, а ближние идут на саму ленту.

При таком расположении модуля (фото вверху), нижние контакты будут минусовыми, а верхние – плюсовыми.

Сначала припаиваете провода от блока питания.

После этого обязательно изолируйте соединения термоусадкой, чтобы исключить случайное замыкание внутри алюминиевого профиля на его корпус.

Далее жилками сечением 0,5-0,75мм2 соединяете лед ленту. Только не перепутайте плюс с минусом.

Зачастую
приходится делать подключение крест-накрест, дабы соблюсти полярность.

Эти провода также в обязательном порядке изолируются. Сам модуль выключателя приклеивается к поверхности короба на двухсторонний скотч.

Способы устранения проблемы

Светильник может не отключаться полностью месяцами. В это время кристалл стареет, уменьшается его яркость, вырабатывается ресурс. Разобравшись, почему после выключения света светодиодные лампочки тускло горят, можно попробовать устранить проблему самостоятельно. Для этого потребуются элементарные знания электротехники и умение пользоваться инструментами. При отсутствии навыков лучше вызвать электрика.

Что делать с подсветкой выключателя

Шунтирующий резистор

Если лампу невозможно полностью отключить из-за выключателя со светодиодной подсветкой, первый совет – заменить устройство. Модель без дополнительных функций не вызовет свечения. Устройство с LED-элементом устанавливают в другом месте, где оно не создаст трудностей. Другой выход из положения – удаление подсветки. Корпус выключателя раскручивают, провод к чипу перерезают инструментом. До начала электромонтажных работ отключают питание сети на щитке.

Если светодиод необходим, ищут конструктивное решение.

• Заменить в светильнике один из светодиодных приборов лампой накаливания. Она заберет свободный ток. Такой способ подойдет только для приборов с несколькими рожками. Минус метода – уменьшается энергосберегающий эффект освещения.
• Более трудоемкий вариант – установить в схему параллельно лампе резистор. Его сопротивление должно быть до 50 кОм. Ток будет уходить на резистор, конденсатор останется без заряда. Радиодеталь приобретают в специализированном магазине. При монтаже ножки детали фиксируют на клемме с проводами.

Устранение неисправности проводки

Проблема с проводкой решается заменой участка с некачественной изоляцией. Для поиска поврежденного места потребуется специальный прибор – мультиметр. При открытом монтаже кабелей найти испорченную изоляцию не составит труда. Скрытое размещение проводов потребует демонтажа декоративного покрытия или штукатурки. В зависимости от состояния коммуникаций проводится замена отдельного участка или всего провода. После монтажа штробы заделывают гипсовым раствором.

Преимущества

Одно из главных качеств светодиодных источников света — длительный срок эксплуатации. Лампы способны служить в течение многих лет (30 – 50 тысяч часов).

Еще одно преимущество диодов — экономичность. К примеру, метровая лента с 60 светодиодами нуждается в мощности на 5 Вт. В результате месячное потребление для ленты не превысит 1,2 кВт/ч. Подсчитано, что использование ленты позволяет сэкономить до 90 % электроэнергии.

Другие преимущества светодиодных лент:

1. Отсутствие мерцания. Благодаря этому качеству светодиоды не перегружают своим светом человеческое зрение.
2. Удобство использования. Ленты размещают в любом желаемом месте.
3. Отсутствие перегрева. Светодиоды не склонны к чрезмерному нагреву, что позволяет устанавливать их на поверхностях из почти любых материалов.
4. Незначительный вес.
5. Простота управления.
6. Надежность конструкции. Лента достаточно прочная, чтобы противостоять механическим воздействиям.
7. Несложный монтаж. Этим светодиодные ленты радикально отличаются от всех остальных осветительных приборов. Любой человек — даже несведущий в электрике — сможет установить ленту.

При выборе ленты следует иметь ввиду цель приобретения. Существует несколько типов светодиодного освещения, отличающихся техническими характеристиками:

• уличные;
• внутренние;
• периферийные.

Дополнительный функционал сенсора: 5 важных пунктов

В таком приборе есть разнообразные активации. Ещё в нём могут быть дополнительные возможности. При определённых навыках, хорошим спектром функций можно наделить и самодельный сенсор. На сегодняшний день подобные выключатели выпускаются с такими версиями добавленных функций:

1. Пульт дистанционного управления. Он существенно облегчает контроль над световым спектром многоцветной ленты. В этом случае обязательно применение контроллера. Иначе пульт не заработает. Также отмечается хорошая эффективность пульта при контроле над бра. А при подключении к ленте, пульт необходимо подбирать в тандеме с контроллером.
2. Таймер. Благодаря такому устройству можно устроить существенную экономию электричества. В таймере можно задать то время выключения света, когда ни в помещении, ни в доме не будет людей.
3. Объёмный отклик. Это изделие отвечает реакцией даже на лёгкий контакт. Часто данное устройство изготавливается самостоятельно и дополняет таймер.
4. Вид без контакта. Реакция этих приборов происходит, когда в помещении как-нибудь меняется обстановка. Это могут быть разные движения, меняться температура и освещённость.
5. Диммер. Любые обозначенные устройства для сенсорной ленты можно оснащать диммером. Это дополнение позволяет контролировать яркость света в помещении.

Оптимально для жилой квартиры – это 1 светодиодный светильник netxt с сенсорным выключателем. Но не запрещается работать над современной электрикой своими руками. Об этом ниже.

Особенности сенсорных выключателей для светодиодных лент

Сенсорные выключатели для светодиодных лент – это удобное и современное решение, которое позволяет управлять подсветкой без необходимости использования традиционных выключателей. Они позволяют включать и выключать свет, регулировать его яркость и цвет, а также использовать различные режимы работы, все это с помощью сенсорного сенсорного выключателя.

Виды сенсорных выключателей

Существует несколько видов сенсорных выключателей для светодиодных лент, которые отличаются по форме, цвету, типу монтажа и функционалу. В зависимости от потребностей и особенностей интерьера, можно выбрать подходящую модель.

1. Сенсорные выключатели в форме панели – это самый распространенный тип сенсорных выключателей. Они имеют прямоугольную или квадратную форму и монтируются на стену. Такие выключатели могут быть различных цветов и текстуре, что позволяет подобрать модель, которая будет гармонировать с интерьером.
2. Сенсорные выключатели в форме пульта – это компактные устройства, которые можно держать в руке и использовать для управления подсветкой из любой точки комнаты. Такие выключатели обычно имеют несколько кнопок или сенсорных панелей, которые позволяют выбрать нужный режим работы.
3. Умные сенсорные выключатели – это современные устройства, которые подключаются к умной системе домашней автоматизации. Они позволяют не только управлять подсветкой, но и создавать сценарии работы, настраивать таймеры и многое другое.

Особенности установки и подключения

При выборе сенсорного выключателя для светодиодных лент необходимо учитывать особенности монтажа и подключения. В зависимости от модели, могут быть различные требования и возможности.

• Некоторые сенсорные выключатели могут быть установлены непосредственно на стену или поверхность, а другие требуют врезки в стену.
• Для подключения сенсорных выключателей могут использоваться провода или радиочастотные модули. При использовании радиочастотных модулей не требуется проводная прокладка, что значительно упрощает монтаж.
• Умные сенсорные выключатели требуют подключения к умной системе домашней автоматизации, поэтому необходима совместимость с выбранной системой.

Применение и особенности работы

Сенсорные выключатели для светодиодных лент могут быть использованы в различных сферах – домашнем интерьере, офисах, магазинах и других помещениях. Они обеспечивают удобное управление освещением и позволяют создавать различные эффекты и настроение.

Особенности работы сенсорных выключателей могут варьироваться в зависимости от модели. Некоторые выключатели позволяют выбирать из нескольких режимов подсветки, менять цвет и яркость, а другие могут иметь дополнительные функции, такие как таймеры, датчики движения и др.

Выводы

Сенсорные выключатели для светодиодных лент – это удобное и современное решение, которое позволяет управлять подсветкой с помощью сенсорного выключателя. Они отличаются различными моделями, подсветкой, цветом, текстурой и функционалом, что позволяет выбрать подходящий выключатель для своего интерьера. Они также отличаются способом монтажа и подключения, учитывая которые можно обеспечить удобство и эффективность работы выключателя. Особенности работы сенсорных выключателей также могут варьироваться в зависимости от модели, но в целом они обеспечивают удобное управление освещением и возможность создания различных эффектов и настроений.

Разновидности светодиодной ленты на 220 В

ЛЕД ленты на 220 В делятся на несколько разновидностей. В них используются светодиоды:

Также имеется более мощные образцы — SMD 5630. Самой большой популярностью пользуются ленты 3528 или 5050. Их достаточно просто приобрести в российских магазинах. А вот остальные модели придётся приобретать через интернет-сайты у китайцев. Но профессионалы подобные модели приобретать не советуют, поскольку покупателей могут обмануть. Дело в том, что внешне диоды очень похожи на обычные Но на них печатается маркировка, где обозначается напряжение, в котором лента может работать.

Особенностью конструкции считается то, что лента на 220 В нарезается только по одному метру или 50 см, также есть вариант на 200 см. То есть отрезок 80 или 30 см получить не получится.

Как устроен прибор

Чтобы сделать выключатель сенсорного типа своими руками или правильно его установить в алюминиевый профиль, необходимо знать его устройство и принцип действия.

Любая модель будет содержать четыре элемента:

• лицевая часть. Это внешняя часть изделия. Иногда за ней производители устанавливают подсветку;
• сенсорный датчик. От вида датчика зависит то, на что он, собственно, будет реагировать;
• коммутационная схема. С ее помощью происходит преобразование сигнала в электрический ток, который и приводит в действие осветительный прибор, подключенный к нему (светодиодная лента или любой другой источник света);
• корпус. Он бывает встроенным или накладным. В зависимости от его типа монтаж будет отличаться. Корпус либо нужно будет монтировать внутрь стен или просто наложить его.

От качества всех компонентов устройства зависит длительность работы прибора. Поэтому старайтесь подбирать модели, у которых цена и качество находятся в идеальном соотношении.

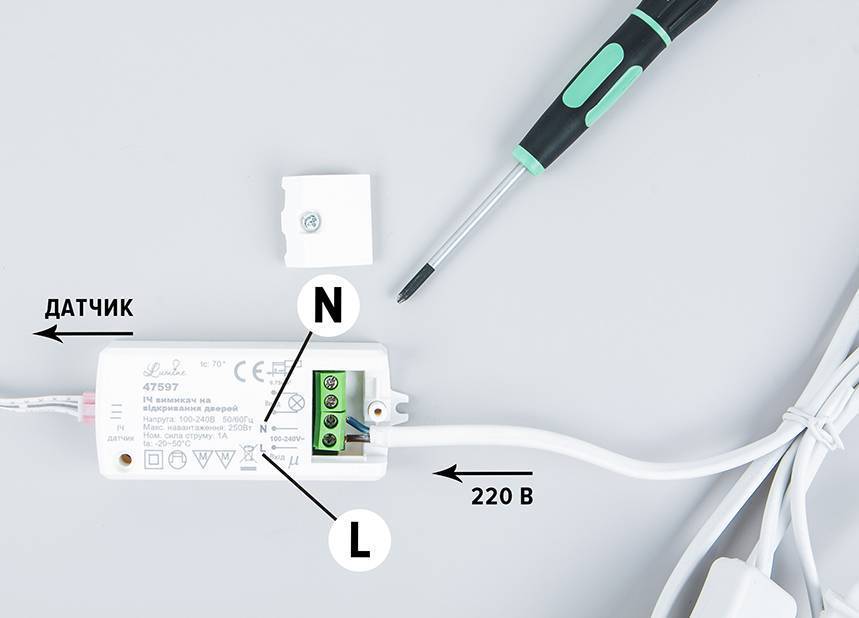

Как подключить устройство

Каких-либо технических особенностей установки сенсорных выключателей в сети 220 вольт не существует. Могут меняться требования к выбору места. Например:

• Если устройство поддерживает функцию управления пультом ДУ, то он должен быть виден с зоны отдыха
• Модели, реагирующие на изменение температуры, не следует располагать возле радиатора отопления

Отличаться может схема подключения выключателя для светодиодной ленты

Важно помнить правила безопасности при работе с электричеством, отключать счетчик. Необходимо закрывать все оголенные провода с помощью изоляционной ленты

Если прибор накладной, для его установки не придется делать углубление в стене. Процесс подключения такого устройства довольно прост. Каждый может сделать это своими руками.

Виды светорегуляторов

Ленты, как ты знаешь, бывают монохромными и многоцветными. Самые распространенные варианты многоцветных лент – RGB (красный, зеленый синий) и RGB+W (красный, зеленый синий, белый). Отличие обычной RGB от RGB+W в том, что в первом случае в ленте используются отдельные светодиоды различных цветов, расположенные одиночно или группами, но поочередно: R-G-B-R-G…

RGB лента, собранная из светодиодов разных цветов

В RGB+W ленте используются четырёхцветные светодиоды, состоящие из нескольких расположенных в одном приборе кристаллов. Активируя те или иные кристаллы, можно добиться появления множества дополнительных цветов, включая белый. Также можно выделить трёхцветные трёхкристальные светодиоды RGB 5050, работающие также по принципу смешивания цветов.

Для многоцветных вариантов лент, естественно, нужны специальные типы диммеров, способные независимо управлять тремя каналами.

Дополнительно диммеры для светодиодных лент различают по:

• методу управления;
• способу монтажа и расположению;
• дополнительным функциям.

Метод управления

По методу управления светодиодной лентой диммеры можно разделить на следующие четыре группы:

поворотные. Регулировка яркости ленты в таких диммерах производится при помощи обычной поворотной ручки. При этом включение/выключение может производиться как поворотом ручки, так и нажатием на нее;

Купить

кнопочные. В таких приборах регулировка яркости освещения производится при помощи обычных клавиш, как на выключателе, или механических кнопок;

Настенный и мини-диммеры с управлением механическими кнопками

Купить

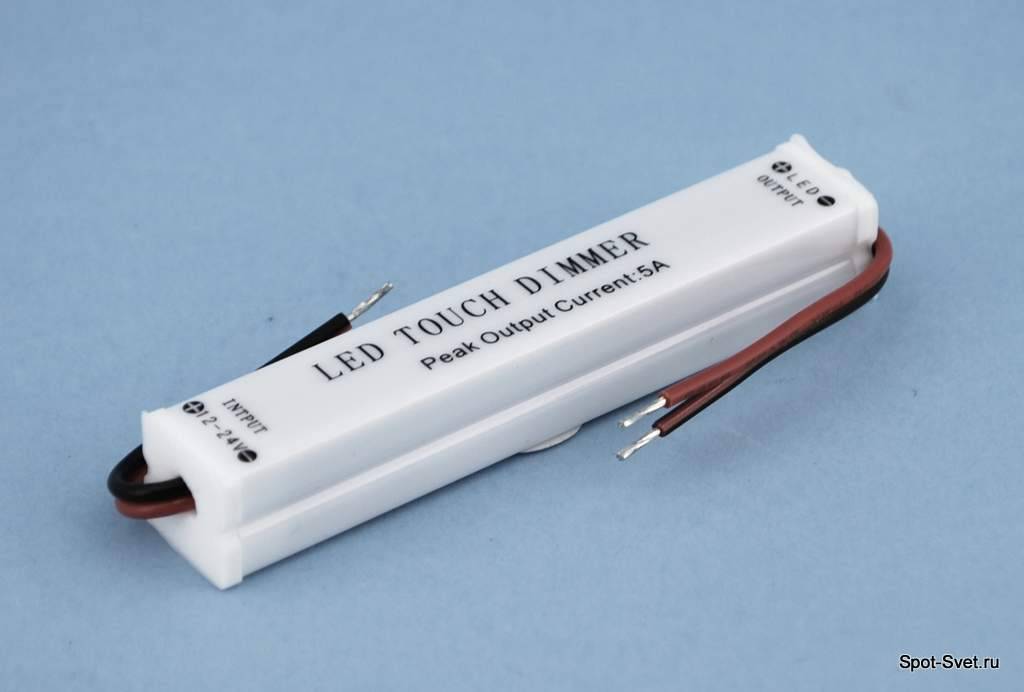

сенсорные. Управление прибором производится сенсорными кнопками. На них не нужно нажимать, достаточно к ним просто прикоснуться;

Купить

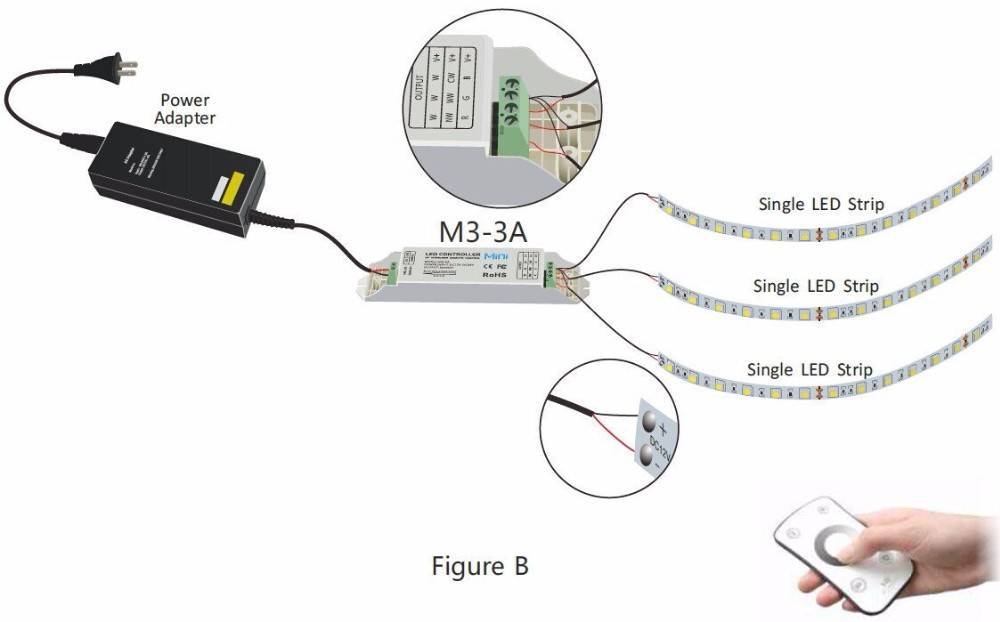

дистанционно управляемые. Установка необходимого уровня освещенности у этой категории регуляторов производится дистанционно при помощи беспроводного ИК или радиопульта. Некоторые подобные устройства имеют встроенный модуль Wi-Fi или микрофон. Первыми можно управлять с мобильного устройства, вторыми – голосом.

Одноцветный и RGB светорегуляторы c пультом ДУ

Способ монтажа и расположения

Выпускаемые сегодня диммеры для лент имеют различное конструктивное исполнение. В зависимости от поставленных задач и дизайнерской задумки ты можешь выбрать наиболее подходящую тебе конструкцию.

Для монтажа на стену

Обычно (но необязательно) такие устройства имеют вид и типоразмеры обычного выключателя. Они утапливаются в стену либо имеют накладную конструкцию. Очень удобный вариант при организации освещения или подсветки жилых комнат.

Для скрытого монтажа около ленты

Иногда настенной конструкцией пользоваться неудобно или установить ее проблематично (к примеру, не хочется делать повторный ремонт). В этом случае диммер можно разместить возле ленты или в любом удобном месте. К примеру, скрыть за элементами интерьера или в межпотолочном пространстве. Тут отлично подойдет прибор для скрытого монтажа. Управлять таким устройством придется дистанционно: при помощи проводного или беспроводного пульта.

Дополнительные функции

Современные диммеры, кроме своей основной задачи по регулировке яркости, могут выполнять огромное количество дополнительных функций. С появлением микроконтроллеров это перестало быть дорогим удовольствием. Обычно такие диммеры называют контроллерами светодиодной ленты, поскольку светорегуляторами их назвать уже сложно.

Наиболее интересные из функций, выполняемых контроллерами:

1. Включение по таймеру (имитация присутствия хозяина).
2. Создание световых эффектов (бегущий свет, периодическое затухание, смена цвета и пр.).
3. Режим светомузыки (используется встроенный микрофон).
4. Интеграция в умный дом или подключение к ПК по проводному интерфейсу.
5. Входы для подключения внешних датчиков (тревожных, света и пр.).
6. Возможность самостоятельного программирования.

Этот контроллер для светодиодных лент уже не назовешь диммером: он выполняет несколько десятков дополнительных функций, может программироваться и интегрироваться в умный дом

Подсветка кухни

На кухне пользоваться переключателями света особенно неудобно, так как руки могут быть вымазаны маслом и другими пищевыми компонентами. Световые датчики становятся особенно актуальными.

Подключение rgb светодиодной ленты через контроллер

Для самостоятельной реализации схемы освещения понадобятся следующие компоненты:

• датчик движения;
• розетка с классом защиты от IP44 (датчик будет подводить к ней напряжение);
• розетка-тройник на 220 В;
• адаптер на 12 В и 1 – 1,5 тыс. мА (включается в розетку и применяется для электропитания ленты);
• материнский разъем (используется для подключения адаптера к источнику света);
• диодная лента на 12 В нужной длины;
• акустический прозрачный плоский кабель (с его помощью питается осветительный прибор);
• силовой кабель (две жилы по 0,75) для стыковки вилки с датчиком и розеткой.

Типовая схема подключения на кухне отображена рисунке внизу.

Суть схемы состоит в подключении к кухонной розетке датчика. Коммутируемая прибором линия направляется в розетку. Прямо к розетке присоединяется адаптер, питающий осветительное устройство.

В ходе пайки акустического кабеля к ленте и материнскому разъему следует особое внимание уделить полярности. В случае неправильного определения плюса и минуса источник света не будет работать

Какой выбрать

Большой выбор сенсорных выключателей доставляет определенные трудности при подборе оптимального варианта. Подобные изделия представляют собой платы со средними размерами 40×10×2 мм, позволяющими поместиться в LED профиль, внешние модули, помещенные в пластиковый корпус либо контроллер, оснащенный пультом.

Чтобы выбрать подходящий вариант, следует сначала определиться с разновидностью светодиодного выключателя. После этого стоит учесть технические характеристики

Внимание заслуживает значение:

• Напряжения, которое подается на вход устройства и создается на его выходе;
• Сила тока, протекающего через устройство в режиме ожидания, и образующего в момент подключения нагрузки;
• Мощность.

Если решено установить монохромную LED полосу, стоит определиться с принципом работы размыкателя. Производители предлагают устройства:

• Емкостные, внутри которых находится пружина, плотно прилегающая к пластине. При прикосновении руки к выключателю она создает вибрацию. В результате замыкается контакт, и включается освещение. Однако, решив сделать выбор в пользу подобного устройства, стоит учесть, что при толщине рассеивателя из оргстекла более 1 мм можно столкнуться с отсутствием срабатывания. Это доставит серьезные неудобства в процессе эксплуатации;
• Инфракрасные, срабатывающие каждый раз, когда на расстоянии 10 см от поверхности окажется предмет, от которого сигнал отразиться и вернется на приемный элемент. Если зазор между защитным экраном и чувствительным элементом превышает 5 мм, придется использовать профиль меньшей глубины либо позаботиться о наличии в светорассеивающей линзе отверстия.

Если выбор сделан в пользу модели с диммером, стоит также определиться с принципом работы. Такие сенсорные выключатели чаще всего включаются/выключаются от кратковременного касания. Для изменения яркости надо дольше задержать руку на панели управления.

У некоторых моделей принцип работы несколько отличается. Они могут иметь несколько заранее запрограммированных режимов работы. Подобный устройства подходят для RBG лент. Они комплектуются пультом управления, оснащенным сенсорным кольцом. Для изменения оттенка свечения надо плавно двигать пальцем по спектральному кругу. В результате в работу будут включаться диоды выбранного цвета либо их комбинация.

Сенсорные выключатели(С.В.): 1 выключатель на все

Для начала нужно знать, что такое сенсор. Он выглядит как кристаллическая пластина. На ней есть специальная маркировка. Бытовые варианты рассчитаны на сеть 220 В.

Эти светильники — идеальное решение для светодиодной ленты на кухне. Функциональная зона освещается мощно и качественно. Выключатель, подключенный к ленте, значительно облегчает работу в вечернее и ночное время. Но есть выключатель и для проблемных зон.

К такому выключателю можно подключить настенные светильники. Он также помогает управлять освещением в многоэтажных перекрытиях. Конечно, при условии, что используются одноцветные или многоцветные полосы. Такой системой также удобно управлять с помощью пульта дистанционного управления.

Независимо от того, как используется выключатель, схема подключения может быть разной.

При использовании пульта дистанционного управления есть некоторые вариации в проводке.

Выключатель может быть активным. Активируйте свет, прикасаясь к нему различными способами. Устройство также может реагировать:

Профили

В своем случае я использовал алюминиевый профиль KLUS, а так же совместимые с ним аксессуары. Все дальнейшее описание будет учитывать особенности конструкции именно этого профиля. Рекламировать магазин где я его покупал намеренно не буду. Скажу только что найти эти профили не составляет проблемы, в Москве есть очень много поставщиков, достаточно загуглить — “алюминиевый профиль KLUS” и все у вас получится

Дам только ссылку на сайт самого производителя. Там вы сможете найти все схемы и инструкции по монтажу этого профиля и аксессуаров http://www.klusdesign.com/

Так же никто вам не мешает использовать любой другой профиль.

Весь комплект состоит из следующих компонентов:

550 руб./метр Рассеиватель матовый

250 руб./метр Заглушка

60 руб./шт

Выключатель (ВАЖНО. ограничение по суммарной мощности 48 ватт, для ленты 12V)

Как подключить сенсорную кнопку к светодиодной ленте

Если вы хотите добавить интерактивность к своей светодиодной ленте, вы можете подключить сенсорную кнопку, чтобы управлять ее работой. Это позволит вам включать и выключать свет, а также менять его режимы, прикоснувшись к кнопке.

Для начала, вам понадобятся следующие материалы:

• Светодиодная лента: выберите ленту нужной длины и цвета, которую вы хотите управлять.
• Сенсорная кнопка: выберите кнопку, которая подходит для ваших потребностей. Вы можете выбрать кнопку с разными функциями, например, одинарным нажатием, удерживанием или сенсорным управлением.
• Провода: используйте провода, чтобы подключить светодиодную ленту и сенсорную кнопку.
• Паяльник и припой: понадобятся для пайки проводов.

Теперь, когда у вас есть все необходимые материалы, вы можете начать процесс подключения:

1. Подключите светодиодную ленту к питанию: используйте провода для подключения светодиодной ленты к выходу питания. Убедитесь, что провода правильно подключены к «+» и «-» контактам светодиодной ленты.
2. Подключите сенсорную кнопку: используйте провода для подключения сенсорной кнопки к контактам входа. Обычно кнопка имеет три контакта: «+», «-» и «S» (сигнальный контакт). Подключите «+», «-» контакты сенсорной кнопки к питанию, а «S» контакт подключите к цифровому входу вашего контроллера (например, Arduino).
3. Напишите программу для вашего контроллера: использование программного обеспечения типа Arduino позволит вам контролировать работу светодиодной ленты при нажатии на сенсорную кнопку. Вам нужно будет настроить пины контроллера как входные и выходные, а также определить, какие функции выполнять при нажатии на кнопку.
4. Загрузите программу на контроллер: подключите ваш контроллер к компьютеру и загрузите программу на него. Убедитесь, что все провода правильно подключены перед загрузкой программы.
5. Тестируйте вашу систему: после загрузки программы на контроллер, вы можете начать тестировать вашу систему. Прикоснитесь к сенсорной кнопке и убедитесь, что светодиодная лента реагирует на ваши действия. Вы можете использовать разные режимы работы, включая разные цвета или интенсивность свечения.

Теперь вы знаете, как подключить сенсорную кнопку к светодиодной ленте и управлять ее работой. Эта простая процедура позволит вам добавить интерактивность к вашему освещению и создать уникальную атмосферу в вашем доме или офисе.

Выводы и полезное видео по теме

Интересный обзор выключателей беспроводного типа. Наглядное и подробное описание конструкционных особенностей. Принцип работы и правила использования оборудования.

Руководство по установке беспроводного устройства включения/выключения света и некоторые интересные особенности этой работы.

https://youtube.com/watch?v=MiBZridAgsw

Правила выбора и покупки беспроводных контроллеров. На что обязательно смотреть перед приобретением, а где можно пойти на уступки. Полезные советы домашнего мастера из личного опыта

Обустраивая в домашних условиях осветительную систему, стоит оснастить ее беспроводным выключателем. Установка прибора не потребует демонтировать внешнюю отделку помещения, проделывать в стенах штробы и прокладывать новую проводку.

Монтажные работы займут небольшое количество времени и обеспечат хозяевам возможность управлять домашними осветительными приборами в максимально удобном для себя режиме.

Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы и публикуйте фото по теме статьи. Расскажите, как вы выбирали беспроводное выключающее устройство. Поделитесь полезной информацией и ориентирами, на основании которых вы определились с оптимальной для вас моделью.
