Как сделать разводку электропроводки в квартире своими руками

Разметка под электрику

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

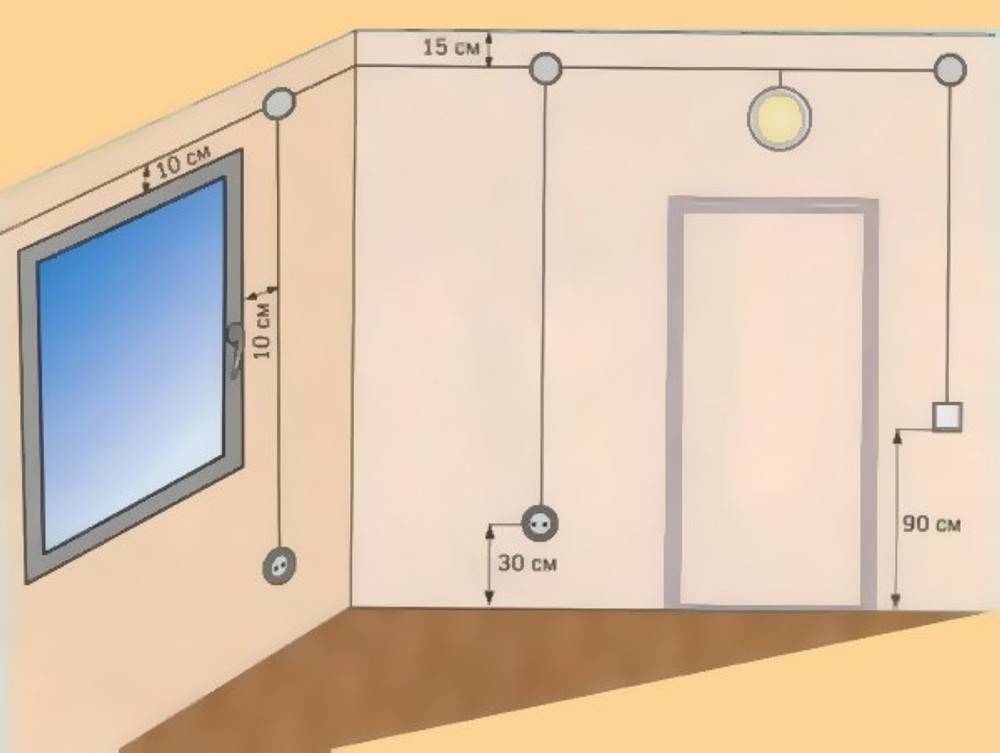

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

для розеток – 30см от пола

для выключателей света – 60-90см

все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Общие требования

Данные требования касаются размещения элементов проводки: счетчиков, коробок разветвительных, розеток, выключателей и размещения электрических проводов.

Коробки разветвительные, выключатели и розетки, электросчетчики размещаются в местах, доступных для их обслуживания (при этом все токоведущие части закрываются). Выключатели целесообразно размещать в каждой комнате с одной стороны от двери. Высота размещения – 1,5 метра от уровня чистого пола (напольного покрытия)

Обратите внимание: при открывании двери в комнату выключатель должен оставаться досягаемым. Розетки монтируются на высоте 0,5 – 0,8 м от уровня чистого пола

Места их расположения определяются планируемой расстановкой электрического оборудования. Существуют требования и на количество розеток в квартире: согласно правилам пожарной безопасности их устанавливают не менее одной на шесть квадратных метров

На кухне, независимо от ее площади, их должно быть смонтировано не менее трех. Во влажных помещениях – туалетах и ванных комнатах – устанавливать розетки запрещено. Но здесь есть один нюанс: для подключения фенов и электробритв допускается монтировать в ванных розетки, которые питаются от разделительных трансформаторов с двойной изоляцией. Не допускается устанавливать розетки ближе, чем на полметра от заземленных батарей отопления, газовых плит, стальных трубопроводов и прочих металлических устройств. Розетки на межкомнатной перегородке целесообразно устанавливать в одной точке с каждой стороне перегородки. Они в этом случае подключаются параллельно через сквозное отверстие в стене. Все ответвления и соединения электрических проводов в квартире выполняются только в ответвительных и соединительных коробках.

Чтобы в дальнейшем при ремонтах не было проблем с повреждением электропроводки, провода следует прокладывать только горизонтально и вертикально. Причем необходимо план прокладки сети хранить. Есть общепринятые нормы размещения проводов:

• горизонтальные участки размещаются на расстоянии 50 – 100 мм от балок и карнизов и на 150 мм от потолка и плинтуса (в последнем случае допускается расстояние 200 мм);
• вертикально расположенные участки электросети должны быть отнесены от углов комнаты и дверных и оконных проемов минимум на 100 мм. При этом соприкосновение провода с металлическими конструкциями здания (если таковые имеются) не допускается;
• если рядом с проводкой расположены трубы отопления или горячей воды, ее необходимо защитить асбестовыми прокладками. Еще один допустимый вариант – применение провода с термозащитным покрытием;
• если провод размещается параллельно газовой трубе (или трубопроводу с любым другим горючим веществом), расстояние между ними должно быть не менее 0,4 метра;
• в квартире запрещено прокладывать электропровода пучками. Также недопустимо располагать их с зазором менее 3 мм.

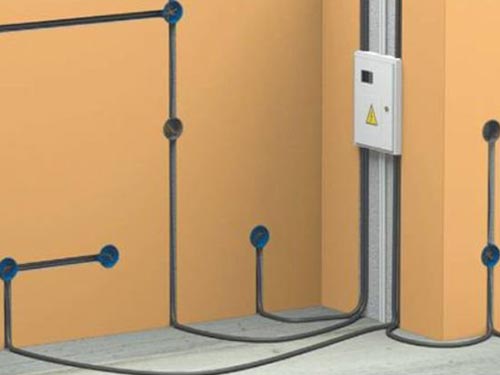

Схема правильной электропроводки в доме

Жилы проводов зануления и заземления соединяются между собой сваркой. Электроприборы, подлежащие защите, присоединяются к защитным проводам посредством болтовых соединений.

Для зануления стационарных электроплит от квартирного счетчика прокладывается отдельный проводник. Его сечение должно быть равно сечению провода фазы. Присоединяется этот проводник перед электросчетчиком к защитному проводнику сети электропитания. Заземляющие и зануляющие проводники не должны иметь выключателей или предохранителей. Это правило необходимо соблюдать, иначе в момент срабатывания защиты все бытовые приборы окажутся в зоне воздействия опасного потенциала сети.

Все вышеперечисленные требования относятся к области электробезопасности.

Какая должна быть мощность электрического подключения?

Приступая к замене электроустановки, в первую очередь, вместе с проектировщиком или электриком следует внимательно осмотреть существующую установку и узнать о ее основных элементах.

Лучше всего начать с электрического подключения, называемого кабельным разъемом (сокращенно ZK — так маркируются блоки питания), а также измерителем потребления энергии. Это может быть на улице или дома. Электрический шкаф имеет кабель, соединяющий его с электросетью, который может быть проложен в земле, через внешние стены или через воздушную линию.

Заявка на увеличение мощности электрического подключения. Также стоит ознакомиться с договором, заключенным с поставщиком электроэнергии. В нем содержится информация о заказанной мощности нашего соединения

Это очень важно, так как может оказаться, что после ремонта количество электрических устройств увеличится или им потребуется большая мощность (например, индукционная плита, накопительный нагреватель. ). В такой ситуации вам следует обратиться в местную энергокомпанию для получения дополнительной мощности

После получения разрешения может потребоваться реконструкция соединения, например, замена кабеля питания на более крупный

В такой ситуации вам следует обратиться в местную энергокомпанию для получения дополнительной мощности. После получения разрешения может потребоваться реконструкция соединения, например, замена кабеля питания на более крупный.

Если мы не получаем больше мощности (часто максимальное выделение составляет 12-15 кВт), то планы по оснащению дома дополнительными устройствами придется изменить. Мы также должны подать заявку на распределение электроэнергии, когда в старом доме не установлен счетчик, но мы часто можем сделать временное электрическое подключение, чтобы можно было свободно проводить ремонтные работы.

Каждый, кто ремонтирует старый дом, должен заняться электромонтажными работами. Начать стоит с определения мощности подключения, т. е. Максимальной активной мощности, потребляемой от сети. В идеале его стоимость должен оценить электрик.

Почему стоит обратиться к профессионалам?

Проект электрики любого помещения должен соответствовать:

• ПУЭ;
• ПТЭЭП;
• требованиям Ростехнадзора;
• Государственной пожарной службы.

Самостоятельное проведение работ по электрификации жилого дома, или же выполняемое рабочими без необходимой квалификации может привести к серьезному ущербу и опасности для здоровья.

В профессиональной среде электриков бытует грустная шутка о том, что «правила устройства электроустановок написаны кровью». Это только больше доказывает необходимость обратиться к специалистам в данном вопросе.

В целом, любой электропроект можно рассматривать как совокупность следующих взаимосвязанных этапов:

1. Расчет и разработка проекта электроснабжения;
2. Согласование с электроснабжающей организацией (подключение к электричеству без разрешения запрещено);
3. Приемо-сдаточные и эксплуатационные испытания;
4. Получение разрешительной документации;
5. Электромонтажные работы;
6. Сдача объекта;
7. Оформление электрического «паспорта» объекта.

В процессе испытаний участвует передвижная электролаборатория, оперативно и в должном объеме измеряющей все необходимые параметры для сдачи объекта в эксплуатацию:

1. замеры сопротивления;
2. проверку изоляции кабелей и проводов, заземления;
3. проверку срабатывания устройств защитного отключения,
4. устройство молниезащиты дома и т д.

Все необходимые замеры производятся высокоточным электронным оборудованием, сертифицированным в РФ, а также проверенным и освидетельствованным в Государственной метрологической службе. Расчет сметы проекта осуществляется после утверждения схем и составляет только затраты на материалы, необходимые для монтажа разводки.

Преимущество работы с профессионалами также заключается в том, что гарантии надежности, безопасности и бесперебойности электроснабжения дома закладываются изначально при проектировании системы, и поддерживаются в дальнейшем измерительным контролем и техническим обслуживанием квалифицированного персонала.

Купить монтажные, распределительные коробки

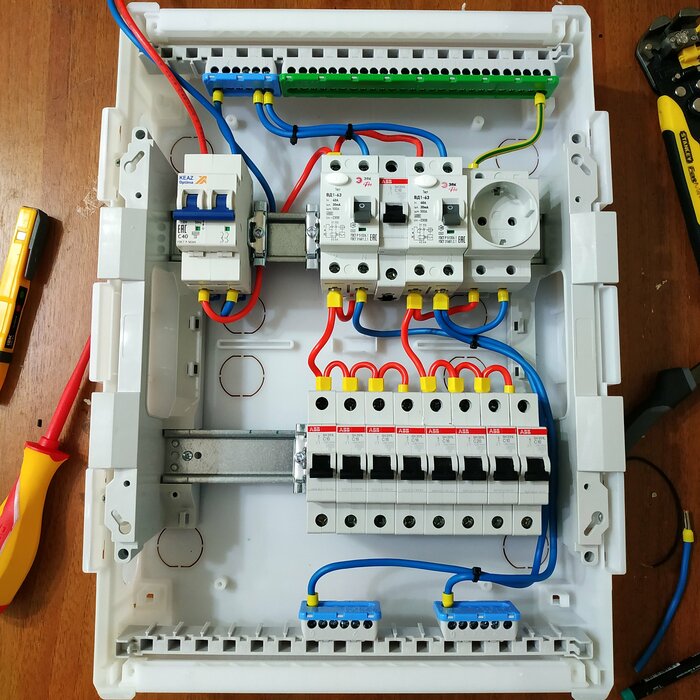

Сборка щита

Один из самых ответственных моментов — это сборка щита. Если вы используете мягкий кабель, то перед вставкой провода в автомат его необходимо обжать (для увеличения площади контакта). В одномодульные автоматы вставляются только фазные провода (маркировка фазы L — могут быть любого цвета кроме синего и желтого), все остальные (ноль N синий цвет, земля PEN желто-зеленый) вставляются в свои шины. При использовании УЗО или дифавтоматов (автомат и УЗО «в одном флаконе»), нулевой провод вставляется в свой паз (маркировка N – нейтраль, синий цвет. Общая фаза соединяет все автоматы между собой, для этого вместо перемычек из проводов, лучше и надежнее использовать специальные гребенки.

Разводка проводов своими руками

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

• Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
• Все точки соединения должны располагаться в распределительных коробках.
• Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов

Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно. С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины

Надежный контакт обеспечивается за счет пружины

С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины

Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.

Watch this video on YouTube

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

Особенности крепления проводки

При закреплении проводки на стенах с использованием только алебастра есть один недостаток. Раствор быстро сохнет и приходиться постоянно замешивать свежий. Скобы удерживают провод не недостаточно прочно и могут отваливаться в процессе ремонтных работ. Гвозди в процессе крепления способны незаметно для монтажника повредить провод и вызвать короткое замыкание.

Разводку проводов на кухне лучше крепить, используя скобы и дополнительно замазывать алебастром или шпатлевкой. В этом помещении обычно прокладываются тяжелые кабели, рассчитанные на большую нагрузку, поэтому между скобами нужно делать расстояние поменьше.

Иногда нужно штробить как стены, так и пол

Порядок монтажа электропроводки пошагово

В этой главе будет рассмотрен вопрос о том, как правильно следует прокладывать провода при проведении всего комплекса электромонтажных работ. Как правило, монтаж электропроводки начинается с подготовки имеющихся в доме помещений к ее прокладке.

Монтаж скрытой электропроводки на видео

Подробно о монтаже электропроводки в квартире

Монтаж электропроводки своими руками. Подробная инструкция по замене проводки в панельном доме

Монтаж скрытой проводки в частном доме с использованием современного оборудования.

Как провести скрытую электропроводку. Видеоинструкция

При выборе следует ориентироваться на основные положения ПУЭ, в которых оговариваются возможности применения того или иного варианта. Так, п.7.1.39 этого документа накладывает ограничения в плане применения открытой прокладки кабеля в местах где готовится пища (на кухне, в частности). Для этих целей в этой части помещения должен монтироваться скрытый в толще стен жгут с проводниками.

На всех остальных участках кухонного пространства допускается применять тот же способ прокладки проводки, что и во всех других жилых помещениях. Исключение составляют особые комнаты с повышенной влажностью воздуха (ванны, душевые и им подобные).

Общий порядок монтажа описывается следующей последовательностью действий:

1. Сначала согласно подготовленной монтажной схеме на стенах комнат делается разметка трассы прохождения кабеля или жгута (в зависимости от выбранного способа прокладки).
2. При скрытом способе на размеченных участках проводится штробление канавок, для чего используются либо болгарка, либо специальный инструмент – штроборез.
3. Затем в штробы укладываются отрезки проводного жгута или заранее отмеренного по длине кабеля ВВГ, концы которого на конечных участках разделаны и выведены наружу.
4. При заделывании мест соединения проводов с клеммами электроустановочных изделий традиционно применяются специальные изолирующие средства (изолента, например).
5. После того, как проводники зафиксированы в канавках специальными скобками или алебастром можно переходить к заделке штроб под электропроводку.
6. Для этого используется заранее подготовленная отделочная штукатурка.

Устройство штроб (канавок) для укладки и крепления электропроводки

Для крепления кабеля существует множество различных крепежных изделий, внешний вид которых представлен ниже.

Хомут-стяжка, универсальный крепежный элемент для фиксации проводников

Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях

Скоба металлическая для крепления кабеля

Скоба пластиковая для крепления кабеля

Изолятор электрический для крепления ретро проводки

Дюбель стяжка для крепления проводниковой или кабельной продукции

Дюбель-хомут для крепления плоского и круглого кабеля

Самодельный крепеж из стальной ленты

Самодельный крепеж из кусков провода

Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы

Пластиковый кабель-канал

По завершении работы с проводами (кабелем) можно переходить к монтажу электроустановочных изделий (распределительных коробок, выключателей и розеток)

При их установке важно строго следовать монтажной схеме, в которой четко отражено их взаимное расположение.Перед тем как установить распределительную коробку, например, важно проследить, чтобы она располагалась строго над розеткой и по возможности ближе к осветительному прибору (люстре). Если все делать правильно (согласно монтажной схеме) вопросов о том для чего нужна распределительная коробка, как правило, не возникает. Установка подрозетников и штробление стен на видео

Установка подрозетников и штробление стен на видео

Установка подрозетников в бетонной/кирпичной/газобетонной стене. Обзор коронок.

Штробление стен

Кроме того, в этих комнатах обязательна установка УЗО. По завершении монтажа всех электроустановочных изделий останется только подключить их к ранее выведенным концам жгутов или кабельных разделок.

Сборка схемы электропроводки и соединение проводов на видео

Электромонтаж. Часть 1 — Схемы проводки для «Чайников»

Электромонтаж. Часть 2 — Способы соединения проводников

Электромонтаж. Часть 3 — Сварка проводников

Монтаж электропроводки в ванной комнате

Раньше строительными нормами размещение розеток в ванных комнатах было запрещено. Это было связано с наличием высокой влажности, наличием множества токопроводящих труб, а так же наличием стальной ванной. Все это повышало риск получить электротравму.

В настоящее время наличие розетки в ванной комнате – это необходимость. Установка розеток стала возможным благодаря появлению устройства защитного отключения (УЗО). Это устройство имеет функцию защиты от тока утечки.

Если планируется установка розетки, то следует соблюсти следующие правила:

• розетки должны быть размещены на расстоянии не менее 60 см от источника воды. Это может быть водопроводный кран, душевая лейка или душевая кабина. Высота размещения не менее 140 см от пола;
• электропроводка обязательно должна иметь заземляющий контакт. Он обозначается как TN-S, защитный ноль;
• кабельная трасса подключается только через УЗО. Его ток срабатывания должен быть не выше 30 мА;
• розетка желательно должна быть во влагозащищенном исполнении. Она отличается наличием шторки на контактах или самом гнезде розетки;
• светильники должны быть во влагозащищенном исполнении.

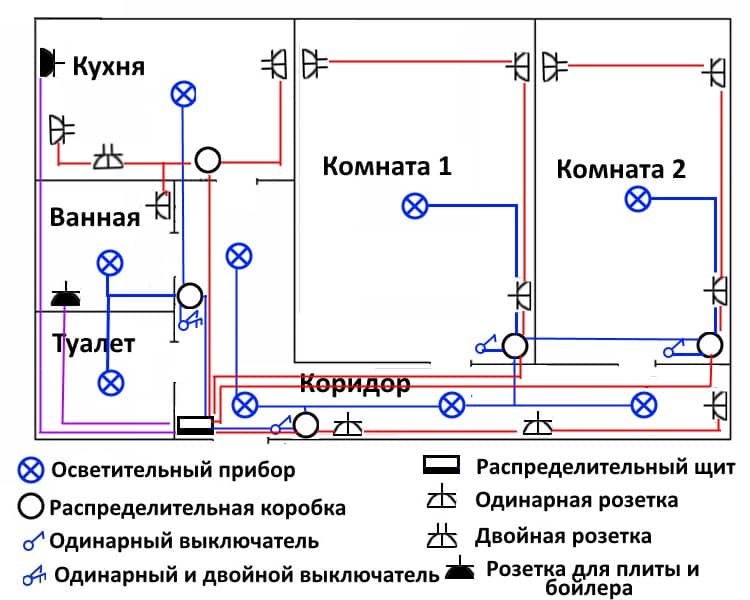

Пример плана электропроводки в квартире

Вне зависимости от способа составления плана разводки, общие принципы построения остаются неизменными. На плане необходимо показать расположение основных элементов, при этом сделать это нужно максимально точно.

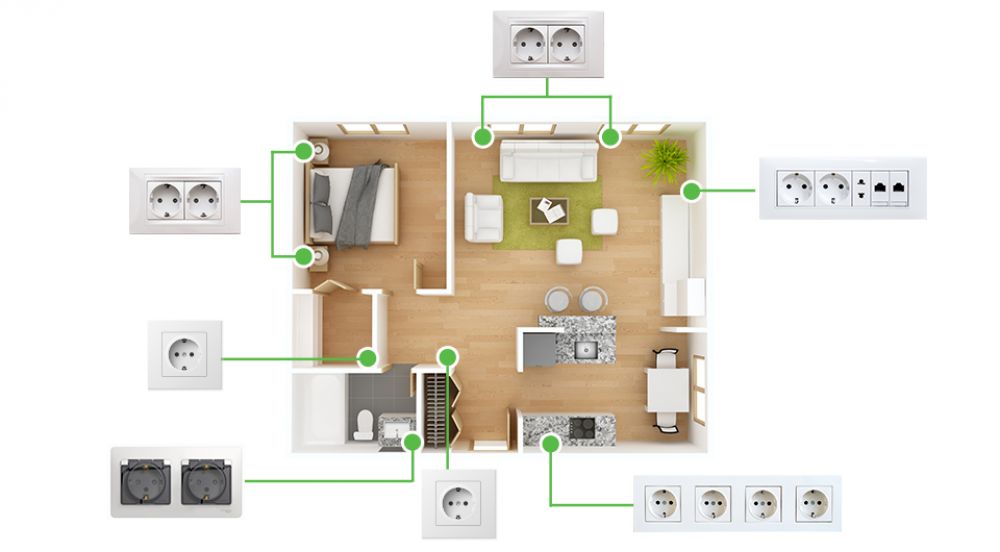

Розетки

При расположении розеток необходимо соблюдать следующие правила и рекомендации:

• расстояние от оконных проемов и дверных косяков — 20 см;
• расстояние от тепловых труб, радиаторов отопления и газопровода — 40 см;
• расстояние от пола — не менее 30 см.

В соответствии со своим дизайн проектом розетки размещаются как можно ближе к бытовым приборам, чтобы минимизировать количество видимых проводов. Так же чтобы не ошибиться в количестве устанавливаемых розеток воспользуйтесь правилом – 1 розетка на 6 кв.м.

Осветительные приборы

Стандартное расположение основного источника света – центральная часть комнаты. Как правило зачастую здесь располагается большая люстра. Дополнительные источники света, такие как бра, торшеры, точечные светильники, располагают в выделенных зонах. Например, у отдельно стоящих кресел или журнального столика. Вариантов расположения и источников света огромное множество. Главное при расположении не забыть протянуть провод.

Выключатели

Если источник света не имеет встроенного выключателя, необходимо предусмотреть его монтаж. При расположении выключателя необходимо ориентироваться на рост проживающих. Встаньте у стены, опустите руки вниз и оцените, на каком расстоянии удобнее пользоваться выключателем. Как правило, выключатели располагают справой стороны, на расстоянии 90 см от пола. Так же не необходимо учесть заливку пола и напольное покрытие.

Пути прокладки кабелей

Кабель необходимо прокладывать вертикально. Ломанные линии, зигзаги и прочие отклонения недопускаются. При укладке внутри стен, не забывайте отступить от перекрытий или проемов 20 см.

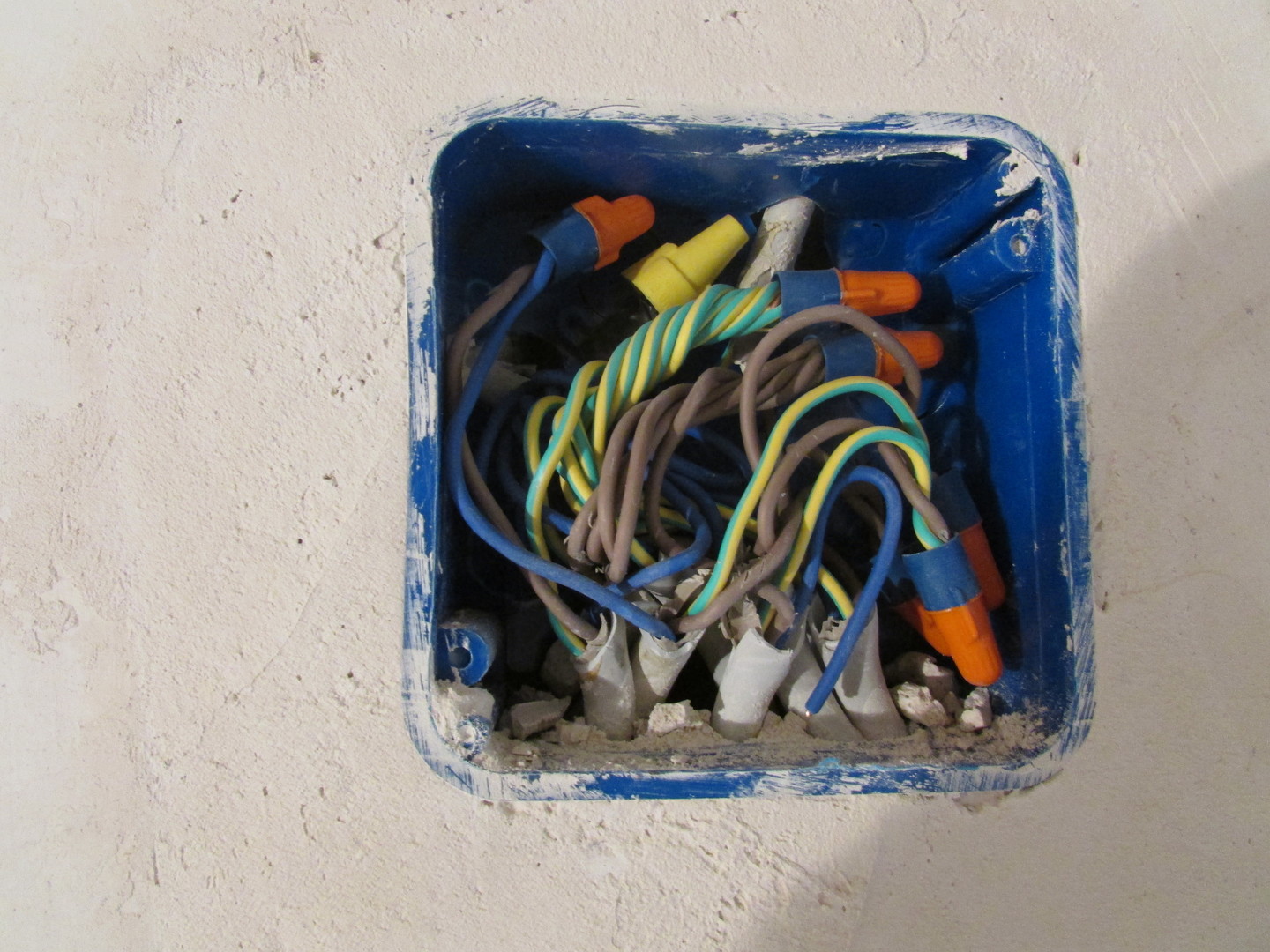

Распределительные коробки

Они предназначены для создания точки соединения кабелей в помещении и являются одним из важнейших элементов, поэтому требуют обязательного отображения на плане. На одну комнату помещения обычно монтируют 1-2 коробки.

Распределительный щиток

Щиток располагается на лестничной площадке или в коридоре квартиры. Распределительный щиток это основной элемент электрической сети квартиры. В нем располагаются такие важные элементы как автоматы, УЗО, шинки и электрический счётчик.

Осуществляем разметку плана

Данную процедуру можно разбить на несколько основных этапов:

• на стенах отображаются основные электромонтажные элементы – розетки, выключатели и выводы для бытовой техники;
• отображаются линии под кабельные каналы, штробы на стенах;
• в зависимости от расположения кабелей и точек их соединений, на плане отображаются распределительные коробки;
• на плане указывается место установки распределительного щитка;
• указывается прохождения кабеля от щитка до распределительных коробок (кабельные трассы).

При составлении плана можно оценить объем выполняемой работы, удобство расположения электроустановочных элементов и выявить ошибки, такие как пересечение кабельных трасс, ошибочное расположение розеток или выключателей и много другое. Именно на начальном этапе планирования, основную массу недоработок можно устранить. Это позволит в дальнейшем сэкономить не только время и финансы, но и так же обезопасить себя от более серьезных неприятностей, таких как возникновения пожара в случае перегрева кабеля при большой нагрузке.

Технология устройства электропроводки

Для начала работ потребуется схема электропроводки, на которой будут показаны места крепления розеток, выключателей, распределительных коробок, линии, по которым будут прокладываться провода. Также указываются параметры и характеристики проводки. Схема разрабатывается с учетом требований к будущей отделке помещений, так как некоторые решения при проектировании проводки, будут зависеть от материала конструкций и отделочных материалов.

https://youtube.com/watch?v=7OLwAuBexOg

Удобное расположение

Расположение электроустановочных приборов должно отвечать потребностям будущих владельцев новостройки, требованиям эргономики. При этом схема должна учитывать минимальные расстояния удаленности элементов проводки от сантехнических приборов, газопроводов. По согласованию со службами Энергонадзора возможна установка внутри квартир новостройки коммунальных щитков со счетчиками потребленной электроэнергии. Их расположение также должно быть отражено на схеме.

В соответствии со схемой, в квартирах новостройки размечают расположение будущей электропроводки, и устанавливают корпуса розеток, выключателей, распределительных коробок, распределительных щитов. Гнезда и ниши под них могут быть выполнены в стенах. При этом корпуса распределительных щитов должны быть выполнены из металла и заделаны в конструкции с использованием строительного раствора марки М150.

Прокладка проводов

Далее все розетки, выключатели и места установки осветительных приборов соединяются ПВХ трубками в соответствии со схемой подключения. Трубки эти заглубляются в конструкции стен. При этом в несущих стенах из железобетонных панелей штробление не допускается. Трубки монтируются под слоем штукатурки. По потолкам проводка выполняется в трубах, замоноличенных в железобетон перекрытия, либо проводится в пустотах плит перекрытия. Если трубы не были замоноличены в перекрытия на стадии возведения коробки здания, то они также скрываются слоем штукатурки либо за конструкциями будущих подвесных или натяжных потолков в новостройке. На каждом участке трубки должны быть целыми, без стыков.

Соединение и подключение защиты

На следующем этапе работ все будущие распределительные коробки, розетки и выключатели соединяются между собой и с местами монтажа осветительных приборов кабелями указанного в схеме типа и сечения, протягиваемыми в трубках с использованием специальных протяжек. Концы кабелей помечаются, чтобы избежать путаницы при подключении.

Далее производится соединение проводов в распределительных коробках. Делать соединения вне распределительных коробок, а также в установочных коробках и корпусах розеток и выключателей не допускается.

В распределительных щитах устанавливаются автоматические выключатели для защиты каждой отдельной цепи. Для цепей во влажных помещениях устанавливаются устройства защитного отключения (УЗО) или дифференциальные автоматы.

Составляем схему электропроводки

Как и любое дело, монтаж электропроводящих систем в помещении следует начинать с проектирования. Специалисты советуют нанести на стены разметку, которая укажет, где будут расположены провода, осветительные приборы, соединяющие проводники и розетки

Помимо собственных предпочтений в планировании , следует принимать во внимание индивидуальные особенности помещения и следующие правила:

• Токопроводящие кабели располагаются строго горизонтально или вертикально;
• Повороты кабелей формируются под прямым углом;
• Расстояние между пучками кабелей и перекрытиями составляет 150-200 мм;
• Расстояние между пучками кабелей и проёмами окон или дверей составляют не менее 100 мм;
• Выключатели света размещаются со стороны ручки двери на высоте 0,8 метра или 1,5 метра от пола;
• Электрические розетки располагаются на любой удобной пользователю высоте;
• Количество розеток обычно рассчитывается из соотношения 1 элемент на 4 погонных метра стены;
• Расположение розеток в соседних комнатах в смежных углублениях допустимо;
• Распределительные щиты рекомендуется располагать близко к месту ввода кабелей питания на уровне 1500-1700 мм от пола;
• Обязательно предусмотреть возможность подключать защитное заземление к корпусу щитка.

Когда вы определились с местами прокладки кабелей и монтажа электрических элементов, сделайте схему электропроводки своими руками на бумаге, соблюдая масштаб относительно размеров помещения. Это пригодится вам в будущем, при необходимости ремонта электропроводки.

Основные виды монтажа электропроводки

Монтаж электрических проводов и кабелей в квартире или в частном доме можно выполнять разными способами.

Виды электропроводки:

1. Открытый. Применяется в случае невозможности использования скрытой проводки. Такую проводку еще можно встретить в старых помещениях квартир и домов. В настоящее время, данный тип монтажа используется только в качестве ретро проводки в частных домах.
2. Скрытый. В этом случае, укладка проводов производится в стены. Данный вариант наиболее распространен в большинстве помещений.
3. Комбинированный. Данный способ предусматривает укладку проводов в специальные рукава, короба или каналы, закрепляемые на поверхностях стен. Больше всего этот тип прокладки подходит для административных и офисных помещений, позволяя в короткие сроки обеспечить электропитание.

Таким образом, для квартир и домов, чаще всего используется скрытая проводка, которую необходимо рассмотреть более подробно.

В панельных домах

При наличии кирпичных стен, под укладку проводки могут делаться штробы, или же она укладывается поверх стены и скрывается под слоем цементно-песчаного штукатурного раствора.

Необходимые материалы и инструменты для монтажа

Перед тем как прокладывать кабель для электропроводки в квартире, нужно подготовить все необходимые материалы. В этот перечень входят:

• УЗО-автоматы или дифавтоматы;
• кабель: силовой, слаботочный, осветительный;
• клеммники;
• ответвительные короба;
• розетки и выключатели;
• гипсовый раствор;
• подрозетники;
• клей;
• монтажные средства: саморезы, шурупы;
• картон электротехнический;
• профиль или трубка для защиты кабеля.

Кроме того, понадобятся такие инструменты:

• угловая шлифмашинка с алмазными дисками;
• насадка-зубило;
• перфоратор и шуруповерт;
• молоток
• нож и ножницы;
• рулетка;
• мелкий шпатель;
• пассатижи.

Кабель для проводки в квартире закупается в объемах, учитывающих общую протяженность кабельных трасс согласно плану плюс 15 см в каждой точке соединения элементов, например со щитком или розеткой. Количество розеток и выключателей также определяется согласно разработанной схеме. Материал для коробов, подрозетников и им подобных элементов должен быть из негорючего или самозатухающего полимера с минимальной электропроводностью.

Способы разводки проводов и кабелей

Выбор способа распределения проводов в домашней электрической сети очень серьезное и ответственное мероприятие. От этого во многом зависит, как в дальнейшем будет функционировать все электрооборудование квартиры.

Наиболее популярным способом разводки проводов считается подключение всех составляющих электрической сети через распределительные коробки. Такая монтажная схема предусматривает электрический щиток, устанавливаемый вне квартиры на лестничной площадке. В нем устанавливается электросчетчик и автоматические выключатели. Далее, от щитка прокладывается кабель с определенным сечением, который заводится в квартиру. От него с помощью распределительных коробок провода разводятся в каждое помещение по заранее составленной схеме.

Другой способ предполагает соединение звездой. При таком подключении каждая точка – розетка или осветительный прибор – питаются от отдельной кабельной линии. Каждая линия включается непосредственно в щиток, в большинстве случаев, совместно с отдельным автоматическим выключателем. Данный тип разводки отличается значительным увеличением количества проводов и кабелей, а также трудозатрат по их обустройству. В конечном итоге проект становится дороже. Однако, если полностью учесть все положительные и отрицательные стороны, то можно сделать вывод, что такая система значительно надежнее обычной и позволяет контролировать каждый элемент в электрической цепи.

Более дешевым подключением считается система «шлейф». Она похожа на вариант «звезда» и отличается возможностью подключения к одному кабелю сразу нескольких потребителей. Такой способ применяется в соответствии с индивидуальными особенностями помещений и всей квартиры. В любом случае, каждый из этих способов редко используется в чистом виде. Как правило в схемах применяются комбинированные варианты, что позволяет получить максимально эффективную и безопасную разводку домашней электропроводки.
