Чтобы определить световой поток, сначала умножьте спектральную плотность мощности облучения на значение относительной спектральной световой эффективности монохроматического излучения Vλи затем умножить в видимом диапазоне длин волн (т.е. от 380 до 780 нм). Полученный результат (Φeизмеряемая в Вт) должна быть умножена на фотометрический эквивалент излучения (Kmконстанта=683 лм/Вт)) .
nm> Phi_.V_lambda , mathrmламбда”. width=”” height=”” />
Например: если источник света излучает свет 1200 кд в направлении, перпендикулярном поверхности, на расстоянии 3 метров от этой поверхности, освещенность (Er) в точке, где свет достигает поверхности, составит 1200/32 = 133 люкс. Если поверхность находится на расстоянии 6 м от источника света, освещенность составит 1200/62= 33 лк. Это соотношение называется “законом обратного квадрата”.
Соотношение люкса и люмена
Несмотря на важность и информативность показателя, люмены редко применяют в качестве основной величины для оценки яркости светильника. Главной причиной является то, что люмены показывают весь рассеянный свет. Вследствие этого, у широкого луча нередко фиксируется такой же показатель интенсивности потока, как у более фокусированного
Более информативной величиной в этом плане является люкс. Он показывает интенсивность освещения на одном квадратном метре. Для сравнения величин, 1 люкс равен освещённости одного квадратного метра при направленном падении на него светового потока в 1 лм. Так, если на квадратный метр направить 10 лм, освещённость участка будет равна 10 люкс. Если тот же световой поток в 10 лм отправить на площадь в 10 метров, освещённость будет равна 1 люмену. Наглядная иллюстрация соотношения люменов к люксам представлена на картинке.
Вследствие этого, у широкого луча нередко фиксируется такой же показатель интенсивности потока, как у более фокусированного. Более информативной величиной в этом плане является люкс. Он показывает интенсивность освещения на одном квадратном метре. Для сравнения величин, 1 люкс равен освещённости одного квадратного метра при направленном падении на него светового потока в 1 лм. Так, если на квадратный метр направить 10 лм, освещённость участка будет равна 10 люкс. Если тот же световой поток в 10 лм отправить на площадь в 10 метров, освещённость будет равна 1 люмену. Наглядная иллюстрация соотношения люменов к люксам представлена на картинке.
Мощность и прогресс светодиодных ламп
По мере развития технологии производства лед-светильников совершенствовалась их энергоэффективность. Наряду с ростом мощности улучшался и ее удельный коэффициент, иначе называемый косинусом фи. Для расчета его величины применяется формула:
cosφ=P/S
Где P – реальная величина потребляемой нагрузки (затраченной на полезную работу), а S – полная мощность (по паспортным данным). Чем она выше, тем больше коэффициент КПД источника света, а, следовательно, и его энергоэффективность. Его значение в зависимости от экземпляра светильника может варьироваться в широких пределах от 0 до 1. У лучших светодиодных ламп он может достигать 0,95 и выше.
Не затраченная на полезную работу электроэнергия носит название реактивной мощности (в противоположность коэффициенту фи). Как правило, это обычные теплопотери. Например, у стандартной лампы накаливания этот параметр может достигать 95%. Это значит, что всего лишь 5% потребляемой мощности преобразуется в световое излучение, а основная – тратится на нагрев окружающего пространства!
Совершенно иная картина у светодиодных светильников. Их коэффициент мощности начинается как минимум с 0,85. Благодаря этому для достижения заданной яркости, сравнимой со стандартной лампой накала, потребляемую мощность можно снизить на порядок (наглядно это будет показано в ниже приводимых таблицах). Помимо этого показателя, среди их наиболее явных преимуществ выделяются:
- Срок службы до 100 тыс. часов.
- Максимальная энергоэффективность.
- Пожаробезопасность.
- Высокое качество цветопередачи.
- Широкий спектр температуры цвета.
- Экологичность.
Однако, чтобы параметры светодиодных светильников, в том числе коэффициент мощности, соответствовали принятым стандартам, производители должны строго соблюдать технологии изготовления. Поэтому распространенные многочисленные подделки и дешевые изделия фирм-однодневок не могут характеризоваться высоким качеством.
Расчет освещенности светодиодными светильниками
Необходимый уровень освещенности в помещениях зависит от высоты и площади. На показатели также влияет тип освещения – основной, локальный, резервный. Государственные стандарты четко определяют уровень освещенности для помещения разной площади и назначения. Их можно узнать из отраслевых справочников или по данным калькулятора расчета светодиодного освещения на нашем сайте.
Зная рекомендуемый уровень освещенности помещения и световой поток одной лампы, легко рассчитать число необходимых светильников.
Методы расчета параметров led-освещенности на производственном объекте:

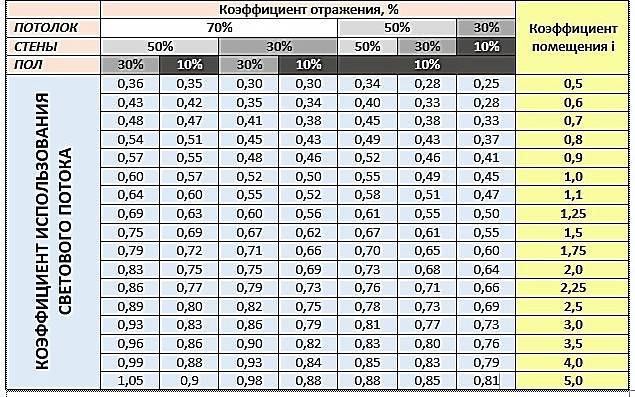

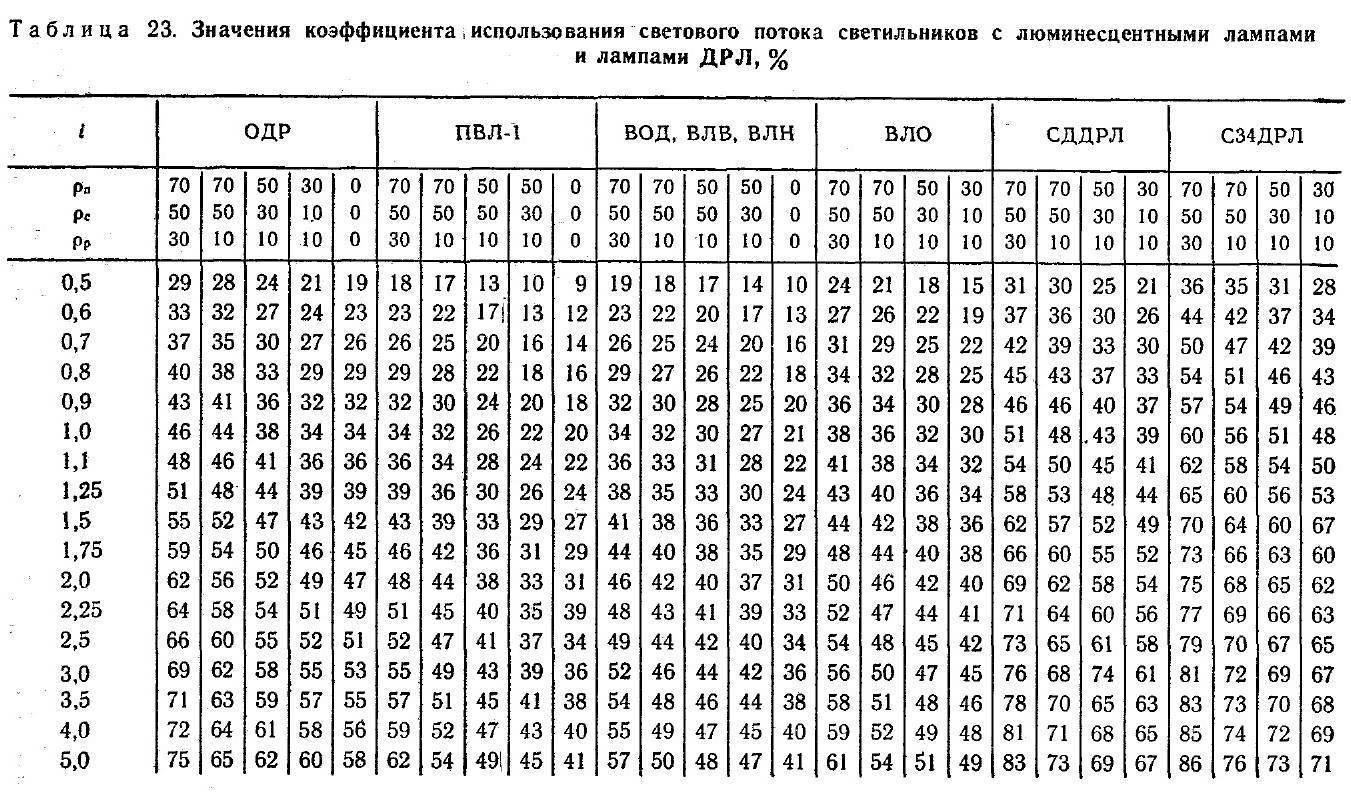

- Метод коэффициента использования светового потока. Применяют при использовании всех типов светильников для расчета равномерного освещения горизонтальной поверхности.
- Удельной мощности. С помощью метода предварительно определяют мощность установки для освещения.
- Точечный метод используют для расчета освещения при установке светильников прямого света.
Простой способ быстро рассчитать количество светильников без сложных формул –воспользоваться калькулятором на сайте «Центра светодиодного освещения». Для определения числа приборов достаточно знать размеры помещения, его тип, выбрать подходящий светильник на сайте. Система самостоятельно рассчитает нужное количество осветительных приборов, исходя из установленных норм освещенности и характеристик светильников.
Как выбрать светодиодные светильники для помещения
При самостоятельном выборе осветительных приборов нужно учитывать параметры оборудования, которые влияют на качество света. Основные характеристики светильников:
- Тип рассеивателя влияет на интенсивность и равномерность распределения света. Он может быть матовым или прозрачным. Матовый создает мягкий рассеянный свет, но снижает интенсивность. Его лучше использовать для установки на рабочих местах и в небольших комнатах. Прозрачный не задерживает световой поток и подходит для освещения больших площадей.
- Цветовая температура. Её часто обозначают маркировкой: W-белый, WW-теплый белый, CW-холодный белый. Теплый свет светодиодов используют для зон отдыха, нейтральный белый подходит для работы, холодный белый для складов, промышленных зон, ресторанов, кухонных помещений, санузлов.
- Величина светового потока зависит от количества светодиодов, их эффективности и потребляемой мощности. При использовании ламп холодного света обычно эффективность выше, чем в приборах с теплым светом.
Чтобы создать комфортное равномерное освещение в помещении, нужно продумать расположение led-светильника исходя из его светового потока. Чем выше этот показатель, тем дальше должны располагаться друг от друга приборы. Эффективный угол освещения светодиодов – около 120 градусов. Монтировать оборудование нужно таким образом, чтобы свет был равномерным и без перепадов.
Возможные неточности и погрешности при расчете освещенности

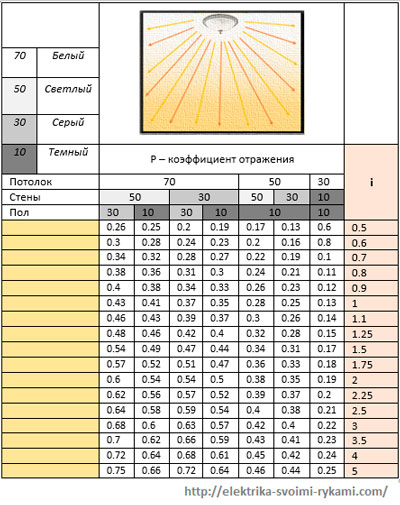

После самостоятельной замены классических светильников на светодиодные может оказаться, что света недостаточно. Качество света ухудшается, когда стены, потолок и пол в помещении окрашены в разные цвета. Темный фон уменьшает интенсивность светового потока, поэтому при расчетах светодиодного освещения нужно учитывать коэффициент отражения. Его показатели:
- 0% – черный фон;
- 10% – темный фон;
- 30% – серый фон;
- 50% – светлый фон;
- 70% – белый фон.
Существуют таблицы для определения освещенности поверхности при разном типе поверхностей. Её величина соответствует нормам и стандартам для конкретного помещения.
Расчет освещенности объекта в «Центре светодиодного освещения»
Компания помогает оснастить светильниками любые офисы и бизнес-центры, крупные торговые центры, промышленные цеха. Для этого специалист готов бесплатно выехать на объект, произвести осмотр и предварительные замеры. На их основе инженер готовит светотехнический расчет, в котором учитывается тип помещения, назначение, архитектурные особенности. После расчета освещенности определяется место размещения, вид светодиодных светильников и их количество.
Мы гарантируем эффективность выбранного оборудования и качественную установку светильников. В процессе эксплуатации осветительные приборы не теряют своих качеств, обеспечивают равномерный свет, который соответствует всем стандартам.
Определение нормированного значения освещенности на рабочем месте
Даже за последние годы нормы освещенности рабочего места сильно изменились. Это связано с появлением и улучшением новых видов светильников и регулирования освещения, а также с новейшими исследованиями в сфере здоровья. Подробнее о нормах освещенности тут.
Показатели, которые нужно учитывать:
- яркость светового потока;
- освещенность;
- сила света;
- коэффициент отражения поверхности;
- теплота цвета.
Первый показатель определяется световым ощущением человека из-за воздействия на глаза лучистой энергии
Чтобы подобрать подходящую яркость светового потока, необходимо обратить внимание на число люменов, на которые рассчитана лампа
Освещение рабочего места напрямую влияет на работоспособность
Освещенность определяется как рассеянная плотность светового потока. Она измеряется в люксах и высчитывается как отношение светового потока к площади, на которую падает освещение. В рамках гигиенических норм выделяют 8 типов помещений:
- для чертежных работ;
- большие по площади;
- общего назначения (в них используются компьютеры);
- для конференций;
- лестницы, эскалаторы;
- архивы, библиотеки;
- кладовые хранилища.
Обычно осветительные приборы обладают неравномерным распределением света. Поэтому для определения освещенности нужно знать силу светового потока, направленного на освещаемую плоскость. В процессе определения освещенности важным показателем становится и коэффициент отражения, который показывает степень яркости конкретной поверхности. Он характеризуется тем, насколько светлым оказывается материал или покрытие освещаемых плоскостей, выражается в нитах и является отношением количества отраженного светового потока к общему количеству света от ламп. Стоит дополнительно учитывать освещенность от компьютера и окон.
Кроме показателей осветительных приборов, внимание уделяют самому характеру работы
В первую очередь важно определить степень травматичности и уровень точности труда. Основным фактором является минимальный размер обрабатываемых объектов. Например:
Например:
Основным фактором является минимальный размер обрабатываемых объектов. Например:
- точки для бухгалтеров, писателей, копирайтеров и т.д.;
- толщина самой тонкой линии для чертежников и художников;
- наименьшие детали (транзисторы, гайки и пр.) для инженеров и других конструкторских профессий.
В местах с работой наивысшей точности освещенность может достигать 1250 Лк и зависит от того, производится ли на месте постоянная работа или она имеет периодических характер либо же только выражается в общем наблюдении за процессами.
При работе с мелкими деталями требует повышенная освещенность
Расчет освещения производственного помещения калькулятор производит по специальным таблицам с указанием необходимых коэффициентов (использования, отражения, рекомендуемого уровня освещенности) следующим образом:
- нужно знать длину, ширину и высоту помещения;
- учесть коэффициент отражения пола, потолка и стен;
- отметить нормы соответствия размерам комнаты, цеха и выполняемой в них работе;
- знать мощность, яркость светового потока лампы и ее тип (при этом учитывается безопасность использования конкретного светильника в необходимых условиях.
Что нужно учитывать при расчете?
Прежде чем проводить любые расчеты, следует определиться, какая именно лампа будет использоваться. На данный момент доступные варианты ламп:
- Накаливания.
- Галогенная.
- Люминесцентная: компактная или линейная.
- Светодиодная: лампы, ленты или прожекторы. В случае со светодиодной лентой важна плотность размещения светодиодов. Узнать этот параметр можно, рассмотрев ленту внимательно.
Оказывает влияние также и тип осветительного прибора, в первую очередь на рассеивание света, место использования. Любой из этих источников света характеризуется такими параметрами, которыми можно измерить световой поток. Конкретно:
- Мощность. Это количество энергии, которое потребляет лампа, единица измерения Вт.
- Световой поток. Как уже упоминалось это количество света, что излучается.
- Нагревание корпуса – применяется для ламп накаливания и галогенных.
- Цветопередача. В этот параметр включены: цветовая температура и оттенок. Первый пункт – от красного до синего (1800–16000 Кельвинов). Оттенок для современных ламп теплый или холодный. Именно он задает общее восприятие освещенности.
Цветопередача разных типов ламп:
- Лампа накаливания – от 2200 до 3000 Кельвинов (К).
- Галогенная – 3000 К.
- Люминесцентная лампа (теплый свет) – 3000К.
- Люминесцентная лампа (белый свет) – 3500 К.
- Дневная люминесцентная лампа – 5600–7000К.
Важно! Чем меньше цветовая температура, тем ближе к красному, чем больше, тем ближе к синему. Еще два важных параметра: световой поток и световая отдача. Первое – это количество света, что излучает лампа, второе – отношение светового потока к мощности – лм/Вт, то есть насколько эффективна она и экономична
Первое – это количество света, что излучает лампа, второе – отношение светового потока к мощности – лм/Вт, то есть насколько эффективна она и экономична
Еще два важных параметра: световой поток и световая отдача. Первое – это количество света, что излучает лампа, второе – отношение светового потока к мощности – лм/Вт, то есть насколько эффективна она и экономична.
При подборе той или иной лампы и расчетах важно учитывать такие факторы:
- Расположение светильника. Варианты – потолок или стена.
- Высота монтажа в случае с настенным монтажом.
- Прозрачность плафонов и наличие декоративных элементов на них.
- Направленность света: вверх, вниз, в сторону.
- Цвет стен, мебели: светлый отражают свет, темные поглощают.
Сравнительная характеристика лампы накаливания и светодиодной
Разница «в возрасте» этих типов ламп составляет почти сотню лет. Тем не менее, «старушка» с вольфрамовой нитью в колбе до сих пор остается самой востребованной на рынке.
Светодиодные лампы Navigator Filament
Давайте проведем небольшой сравнительный анализ основных технических характеристик двух типов ламп – накаливания и светодиодной. Ведь не только мощностью отличаются равные по световому потоку изделия.
Светоотдача
Светоотдача лампы определяется как отношение светового потока к мощности. Измеряется этот параметр в Лм/Вт. Светоотдача лампы накаливания колеблется в пределах 8-10 Лм/Вт. Ее светодиодный сородич имеет диапазон 90-110 Лм/Вт. Следовательно, эффективность последнего явно выше.
Цветовая температура
При проектировании освещения дома или офиса специалисты рекомендуют руководствоваться следующей таблицей:
| Площадь помещения, кв. м | Требуемая мощность лампы, Вт | |
Накаливания | Светодиодная | |
| Менее 6 | 150 | 18 |
| 10 | 250 | 28 |
| 12 | 300 | 33 |
| 20 | 500 | 56 |
| 30 | 700 | 80 |
Теплоотдача
Не менее важной характеристикой, подлежащей сравнению, является теплоотдача от изделия. Лампы накаливания могут разогреваться до 250 градусов
Лампы накаливания могут разогреваться до 250 градусов.
Правда, в основном этот параметр держится в пределах 170 градусов.
Разогретая стеклянная колба является потенциальным источником пожара, поэтому при монтаже осветительной сети в деревянном доме использовать традиционную лампочку не рекомендуют.
В этом плане светодиодная ламп находится в более выигрышном положении: она может нагреться не выше 50 градусов. Следовательно, никаких ограничений в ее применении не существует.
В этой статье речь идет об общих случаях. Для помещений категории повышенной взрыво-пожароопасности выпускаются соответствующая продукция, имеющая высокую степень защищенности.
Срок службы
Светодиодные лампы характеризуются отменной живучестью. Производители утверждают, что прослужить их изделие может более 50 тысяч часов. Лампы накаливания живут намного меньше – всего 1000 часов. Поэтому гораздо выгоднее один раз купить дорогую лампочку, которая прослужит несколько лет, чем каждые 3 месяца менять дешевую.

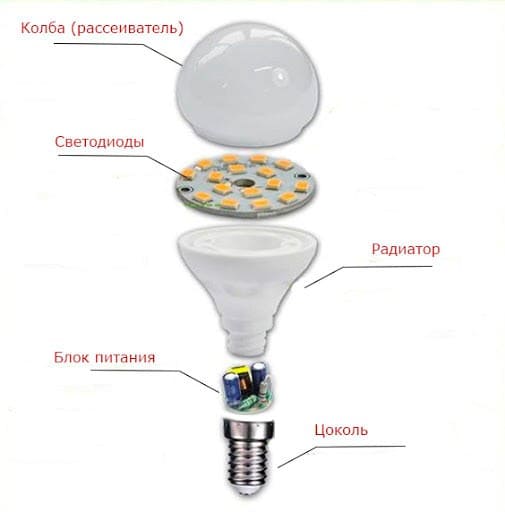

Типы светодиодных ламп
Однако долговечность светодиода не отражает одного прискорбного факта: со временем интенсивность его свечения снижается. Примерно через 4000 часов работы свет от него заметно потускнеет.
Деградация светодиода тем выше, чем ниже его качество. Много нареканий в этом плане возникает у потребителей к китайской продукции.
КПД
Коэффициент полезного действия ламп освещения говорит о том, какой процент потребленной электроэнергии превращается в свет, а какой – в тепловую энергию. КПД светодиодов составляют примерно 90%, лампа накаливания может похвастаться лишь семью-девятью процентами.
Thomson Filament — светодиодные лампы нового поколения
Цена
В интернете бурно спорят противники и сторонники светодиодов. Предмет их спора – стоимость. Ведь стоят светодиодные лампы более чем в 10 раз выше обычных. В пользу первых говорит малая мощность, а, следовательно, низкое энергопотребление.
Для наглядности сведем показатели экономичности ламп разного типа в таблицу:
| Наименование показателя | Лампа накаливания | Люминесцентная | Светодиодная |
| Мощность, Вт | 60 | 12 | 5 |
| Стоимость изделия, руб. | 30 | 150 | 300 |
| Энергопотребление за год, кВт*ч | 175 | 35 | 14 |
| Стоимость потребленной энергии*, руб./год | 526 | 105 | 44 |
Таблица составлена на основе следующих исходных данных: в среднем лампочка горит около 8 часов в сутки или 8 х 365 = 2920 часов; стоимость 1 кВт*ч принята за 3 рубля.
Из таблицы видно, что даже без учета долговечности ламп светодиодная по сравнению с лампой накаливания занимает явно выигрышное положение.
Прочие характеристики
- силе тока;
- механической прочности;
- цветовой температуре и некоторым другим показателям.
Давайте сравним две лампы:
- светодиодную мощностью 9 Вт;
- накаливания на 60 Вт.
Результаты сравнения сведем в таблицу:
| Наименование параметра | Светодиодная, 9 Вт | Накаливания, 60 Вт |
| Сила тока, А | 0,072 | 0,27 |
| Эффективность светоотдачи, Лм/Вт | 53,4 | 10,3 |
| Световой поток, Лм | 454,2 | 612 |
| Цветовая температура, К | 5500-7000 | 2800 |
| Рабочая температура, С | 70 | 180 |
| Чувствительность к низким температурам | отсутствует | Присутствует у некоторых ламп |
| Чувствительность к влажности | отсутствует | Присутствует у некоторых |
| Механическая прочность | Высокая – можно трясти | Низкая – при сотрясении может оборваться нить или лопнуть стекло |
| Тепловое излучение, БТЕ/ч | 3,4 | 85 |
Все вышеприведенные таблицы позволяют составить общее представление о преимуществах и недостатках светодиодов и лампочек накаливания.
Как определить световой поток светодиодной и люминесцентной ламы
Существует простой метод определения светового потока для оценки общего освещения этих двух типов ламп.
Он состоят из двух этапов:
- Расчёт сплошного светового потока. Он нужен для освещения помещения.
- Определение количества светильников.
Формула расчёта: X*Y*Z.
X – показатель степени освещённости для помещения. Y – площадь помещения. Z – корректирующий коэффициент при учёте высоты потолка.
Показатель освещённости различных помещений измеряется в Люксах (Лк):
- Прихожая и коридор: 50-75 Лк.
- Стандартная жилая комната, гостиная: 150 Лк
- Кладовая: 50 Лк.
- Кузня: 150 Лк.
- Детская комната: 200 Лк.
- Кабинет: 300 Лк.
- Сауна: 100 Лк.
- Санузел (ванная и туалет): 50 Лк.
Затем нужно узнать, сколько светильников требуется. Как правило, световой поток каждой лампы указан на её упаковки или в инструкции. Например, у обычной LED-лампы с мощностью 8-10 Вт световой поток составляет примерно 900-1100 Лм.
У люминесцентной лампы 18 Вт световой поток составляет 1080 Лм. Классическим примером является PHILIPS TL-D 18Вт/54-765 G13 T8. У другой люминесцентной лампы 36 Вт световой поток уже составляет 2600 Лм. Пример – L 36ВТ/765 OSRAM BASIC T8.
Тем не менее светодиоды лидируют по качеству света и по мощности светового потока. По мере возрастания их популярности они подтверждают это, что световой поток 4000 Лм является одним из самых высоких показателей. Хорошим примером может служить LED Cree XLamp XHP70 с мощностью 32 Вт, где поток света достигает 4022 Лм.
Для расчёта нужно подставить числовые в формулу:
- Комната с площадью 30 кв. м.
- Высота потолков – 4 м.
- Мощность лампы – 10 Вт.
(Х)150*(Y)30*(Z)3.5 = 15750 Лм
Один люмен светового потока при 555 нм соответствует излучаемой мощности 1/680 Вт, а при 400 нм 3.5 Вт излучаемой мощности равны 1 люмену. Эта взаимосвязь между ваттом и просветом важна, поскольку можно рассчитать световой поток, который будет генерировать конкретная лампа, с учетом излучаемой мощности на каждой длине волны и соответствующей чувствительности глаза (как определено СИ) на этой длине волны. Это можно сделать математически или с помощью специально откорректированных фотоэлементов с реакцией, соответствующих СИ.
Например, натриевая лампа низкого давления излучает практически весь свет на длинах волн 589 и 589,6 нм. Поскольку это очень близко к пиковой светочувствительности глаза, оно очень эффективно с учётом количества люменов, производимых на каждый ватт мощности. Поэтому, если это возможно, то лучше всего использовать лампу, которая будет производить 160 люмен на каждый ватт мощности. Однако если лампа имеет монохромный тип света, результаты чаще всего будут неудовлетворительными.
Световые величины и единицы
Световой поток — мощность светового излучения, т. е. видимого излучения, оцениваемого по световому ощущению, которое оно производит на глаз человека. Световой поток измеряется в люменах.
Например лампа накаливания (100 Вт) излучает световой поток, равный 1350 лм, а люминесцентная лампа ЛБ40 — 3200.
Один люмен равен световому потоку, испускаемому точечным изотропным источником, c силой света равной одной канделе, в телесный угол, величиной в один стерадиан (1 лм = 1 кд·ср).
Полный световой поток, создаваемый изотропным источником, с силой света одна кандела, равен 4π люменам.
Существует и другое определение: единицей светового потока является люмен (лм), равный потоку, излучаемому абсолютно черным телом с площади 0,5305 мм 2 при температуре затвердевания платины (1773° С), или 1 свеча·1 стерадиан.
Сила света — пространственная плотность светового потока, равная отношению светового потока к величине телесного угла, в котором равномерно распределено излучение. Единицей силы света является кандела.
Освещенность — поверхностная плотность светового потока, падающего на поверхность, равная отношению светового потока к величине освещаемой поверхности, по которой он равномерно распределен.
Единицей освещенности является люкс (лк), равный освещенности, создаваемой световым потоком в 1 лм, равномерно распределенным на площади в 1 м 2 , т. е. равный 1 лм/1 м 2 .
Яркость — поверхностная плотность силы света в заданном направлении, равная отношению силы света к площади проекции светящейся поверхности на плоскость, перпендикулярную тому же направлению.
Единица яркости — кандела на квадратный метр (кд/м 2 ).
Светимость (светность) — поверхностная плотность светового потока, испускаемого поверхностью, равная отношению светового потока к площади светящейся поверхности.
Единицей светимости является 1 лм/м 2 .
Единицы световых величин в международной системе единиц СИ (SI)
| Наименование величины | Наименование единицы | Выражение через единицы СИ (SI) | Обозначение единицы | |
| русское | между- народное | |||
| Сила света | кандела | кд | кд | cd |
| Световой поток | люмен | кд·ср | лм | lm |
| Световая энергия | люмен-секунда | кд·ср·с | лм·с | lm·s |
| Освещенность | люкс | кд·ср/м 2 | лк | lx |
| Светимость | люмен на квадратный метр | кд·ср/м 2 | лм·м 2 | lm/m 2 |
| Яркость | кандела на квадратный метр | кд/м 2 | кд/м 2 | cd/m 2 |
| Световая экспозиция | люкс-секунда | кд·ср·с/м 2 | лк·с | lx·s |
| Энергия излучения | джоуль | кг·м 2 /с 2 | Дж | J |
| Поток излучения, мощность излучения | ватт | кг·м 2 /с 3 | Вт | W |
| Световой эквивалент потока излучения | люмен на ватт | кд·ср·с 3 | ||
| кг·м 2 |
лм/Вт lm/W Поверхностная плотность потока излучения ватт на квадратный метр кг/с 3 Вт/м 2 W/m 2
Энергетическая сила света (сила излучения) ватт на стерадиан кг·м2/(с 3 ·ср) Вт/ср W/sr
Энергетическая яркость ватт на стерадиан-квадратный метр кг/(с 3 ·ср) Вт/(ср·м 2 ) W/(sr·m 2 )
Энергетическая освещенность (облученность) ватт на квадратный метр кг/с 3 Вт/м 2 W/m 2
Энергетическая светимость (излучаемость) ватт на квадратный метр кг/с 3 Вт/м 2 W/m 2
Примеры:
| Тип лампы | Мощность, Вт | Световой поток, лм | Примерная сила света, кд |
| Свеча | 1 | ||
| Лампа накаливания Б235-245-100 | 100 | 1380 | 100 |
| Лампа люминесцентная ЛБ 40 | 40 | 2800 | |
| Ртутная лампа высокого давления ДРЛ 250 | 250 | 13000 | |
| Обычный светодиод | 0,015 | 0,001 | |
| Сверхяркий светодиод | 5 | 3 |
ЭЛЕКТРОТЕХНИЧЕСКИЙ СПРАВОЧНИК» Под общей ред. профессоров МЭИ В.Г. Герасимова и др. М.: Издательство МЭИ, 1998
Источник
Что такое световой поток?
Световой поток — это мощность лучистой энергии.
Эта величина оценивается по световому ощущению, производимому ею.
Энергия излучения представляет собой совокупность квантов, испускаемых в пространство излучателем.
Измеряется лучистая энергия в джоулях.
Падая на тело, световой поток распределяется на три составные:
- пропущенную телом;
- отраженную им;
- поглощенную телом.
Мощность светодиодной лампы и ее световой поток находятся в прямой зависимости: чем больше первая, тем выше второй.
За единицу измерения потока света принят люмен (Лм).
Светодиоды излучают электромагнитные волны, различающиеся по длине. Световой поток является суммой световых волн, видимых глазом, и невидимых – инфракрасных и ультрафиолетовых.
Нормируемые показатели искусственного освещения помещений жилых зданий
В данном пункте справочно приведем данные из СанПиН 2.2.1/2.1.1.1278–03, а также рассмотрим группировку ламп освещения по мощности и типу.
Нормы искусственного освещения:
| Помещения | Освещенность рабочих поверхностей, Лк |
| 1) Жилые комнаты, гостиные, спальни | 150 |
| 2) Жилые комнаты общежитий | 150 |
| 3) Кухни, кухни-столовые | 150 |
| 4) Детские | 200 |
| 5) Кабинеты, библиотеки | 300 |
| 6) Внутриквартирные коридоры, холлы | 50 |
| 7) Кладовые, подсобные | 30 |
| Гардеробные | 75 |
| 9) Сауна, раздевалки | 100 |
| 10) Бассейн | 100 |
| 11) Тренажерный зал | 150 |
| 12) Биллиардная | 300 |
| 13) Ванные комнаты, уборные, санузлы, душевые | 50 |
| 14) Помещение консьержа | 150 |
| 15) Лестницы | 20 |
| 16) Поэтажные внеквартирные коридоры, вестибюли, лифтовые холлы | 20 |
| 17) Колясочные, велосипедные | 20 |
| 18) Тепловые пункты, насосные, электро-щитовые, машинные помещения лифтов, венткамеры | 20 |
| 19) Основные проходы технических этажей, подполий, подвалов, чердаков | 20 |
| 20) Шахты лифтов | 5 |
Значения светового потока ламп разной мощности и типа:
| Световой поток, Лм | Лампа накаливания, Вт | Галогеновая лампа, Вт | Люминесцентная лампа, Вт | Светодиодная лампа, Вт |
| 400 | 40 | 29 | 10 — 13 | 4 — 5 |
| 750 | 60 | 43 | 15 — 16 | 6 — 9 |
| 900 | 75 | 53 | 18 — 20 | 10 — 12 |
| 1200 | 100 | 72 | 23 — 30 | 13 — 15 |
| 1800 | 150 | 150 | 40 — 50 | 18 — 20 |
Подведем краткий итог. Выбрав простой способ расчета освещения по нормам освещенности, для определения нужного количества ламп вам достаточно использовать представленные табличные данные и формулу освещенности 1 Лк = 1 Лм ⁄ 1м². Соответственно требуемое количество ламп для помещений с высотой потолков от 2,5 до 2,7 метров = (освещенность по норме, Лк × площадь помещения, м²) ⁄ световой поток одной лампы, Лм.
Определение уровня освещенности
Рассмотрим, как рассчитать интенсивность свечения для конкретной комнаты. Формула выглядит следующим образом: Ф = R * S * L, где:
- R – освещенность на 1 кв. м;
- S – площадь помещения;
- L – коэффициент запаса.
Для примера рассмотрим расчет интенсивности свечения в спальне площадью 8 кв. м. Освещенность (R) берется из списка выше (глава «Нормы освещенности комнат»).
В качестве примера можно рассмотреть расчет светодиодного освещения спальни:
Ф = 200 * 8 * 1,1 = 1760 лм
Исходя из полученного значения, приходим к выводу: суммарная величина светового потока всех используемых источников света должна быть приближена к 1760 лм. Напоминаем о негативном влиянии как избыточного, так и недостаточного освещения.
Принцип работы
LED светильники, пришедшие на замену предыдущим альтернативам, более энергоэффективны, но строение их значительно сложнее.
На фото показана структура светодиодной лампы
Строение светодиодной лампы
Принцип работы устройств данного типа заключается в физических процессах, протекающих в полупроводниках. Когда электрический ток проходит в месте соприкосновения полупроводников «p» и «n» формируется свечение. В полупроводниках «p» и «n» собираются положительно заряженные ионы в одном и отрицательно заряженные ионы в другом.
Действие полупроводников пропускает ток только в одном направлении. По этой причине подключение светодиодов выполняется в определенном порядке с соблюдением полярности.
Цветовая температура LED-устройств – это еще один показатель, который выражается в кельвинах. Параметр также учитывается при необходимости выбора устройств.
Цветовой показатель температуры
